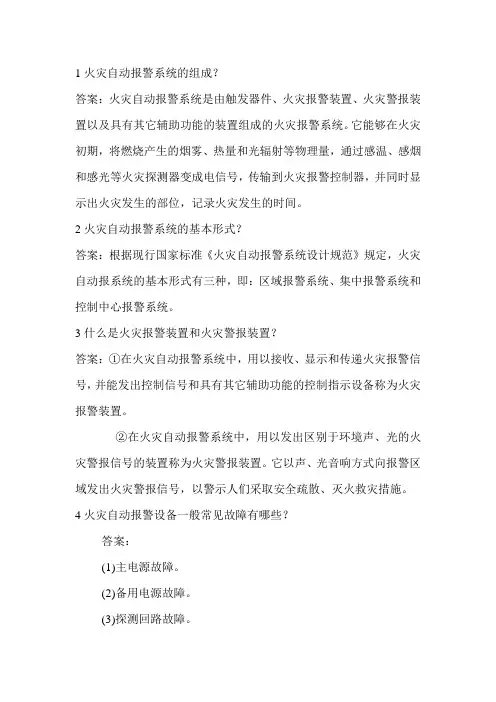

火灾自动报警系统的组成及基本形式
火灾自动报警系统的组成
1火灾自动报警系统的组成？答案：火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。
它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
2火灾自动报警系统的基本形式？答案：根据现行国家标准《火灾自动报警系统设计规范》规定，火灾自动报系统的基本形式有三种，即：区域报警系统、集中报警系统和控制中心报警系统。
3什么是火灾报警装置和火灾警报装置？答案：①在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。
②在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。
它以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。
4火灾自动报警设备一般常见故障有哪些？答案：(1)主电源故障。
(2)备用电源故障。
(3)探测回路故障。
(4)误报火警。
5消防监控员定期检查主要工作有哪些？答案：①每日查报警控制器的功能，并填写系统运行和控制器日检登记表。
②每季度应检测和试验报警系统的下列功能，并填写季检表。
③每年对火灾自动报警系统的功能，应作下列检查和试验，并填写年检表。
④探测器投入运行二年后，应每隔三年全部清洗一遍，并作响应阈值及其它必要的功能试验，合格的方可继续使用，不合格的严禁重新安装使用。
6消防系统的分类？答案：①水消防系统②气体消防系统③泡沫灭火系统7火灾自动报警系统的误报的种类？答案：误报分为危险性误报和安全性误报两种，所谓危险性误报是指火灾发生时生产大量的烟、温而不能使系统发生报警信号者，又称不报。
所谓安全性误报是指无火灾的情况下报警，又称虚报。
8火灾自动报警系统减少误报的方法？答案：为防止误报的产生，使火灾报警系统准确地显示、记录火灾地点，并及时发生各种声、光信号和各消防设备的联动指令，除提高制造行业技术水平和产品功能外，在设计、施工和维护使用管理方面，各道工序均应注意把关。

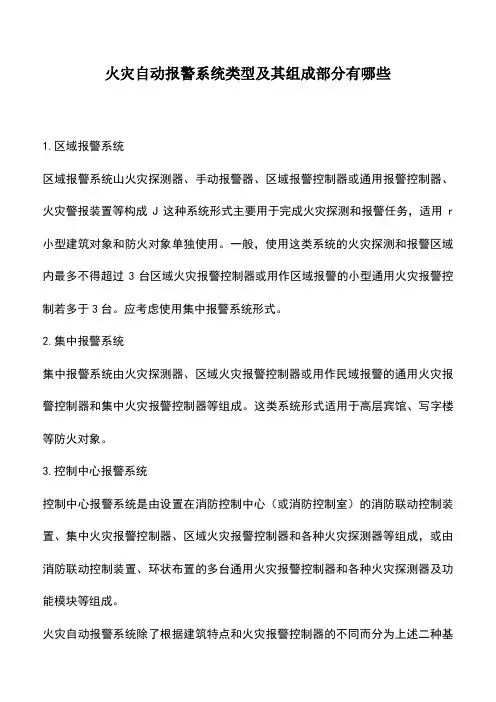

火灾自动报警系统类型及其组成部分有哪些
火灾自动报警系统类型及其组成部分有哪些
1.区域报警系统
区域报警系统山火灾探测器、手动报警器、区域报警控制器或通用报警控制器、火灾警报装置等构成J这种系统形式主要用于完成火灾探测和报警任务，适用r 小型建筑对象和防火对象单独使用。
一般，使用这类系统的火灾探测和报警区域内最多不得超过3台区域火灾报警控制器或用作区域报警的小型通用火灾报警控制若多于3台。
应考虑使用集中报警系统形式。
2.集中报警系统
集中报警系统由火灾探测器、区域火灾报警控制器或用作民域报警的通用火灾报警控制器和集中火灾报警控制器等组成。
这类系统形式适用于高层宾馆、写字楼等防火对象。
3.控制中心报警系统
控制中心报警系统是由设置在消防控制中心（或消防控制室）的消防联动控制装置、集中火灾报警控制器、区域火灾报警控制器和各种火灾探测器等组成，或由消防联动控制装置、环状布置的多台通用火灾报警控制器和各种火灾探测器及功能模块等组成。
火灾自动报警系统除了根据建筑特点和火灾报警控制器的不同而分为上述二种基
本设计形式之外，还可按照所采用的火灾探测器、各种功能模块和楼层显示器等与火灾报警控制器的连接方式。
分为多线制和总线制两种系统应用形式；并且根据火灾探测器本身的结构设计和电子线路设计，以及火灾探测器一与报警控制器间的信号传输处理方式的不同，在总线制系统基础上进一步分为二总线制和多总线制系统应用形式。
此外，根据火灾报警控制器实现火灾模式识别方式的不同，火灾自动报警系统还可以分为集中智能和分布智能两种系统类型。
火灾自动报警系统操作教程
区域报警系统 区域报警系统，其原理框图为：
（二）
火灾探测器 区域火灾 报警控制器 手 动 报警按钮
火灾警报装置
输出接点 （控制模块）
电源
集中报警系统
（一）
集中报警系统是由火灾报警控制器、区域报警控制器、 声光报警装置及火灾探测器、控制模块（控制消防联动设备） 等组成。 集中报警控制系统应有一台集中报警控制器（或通用报 警控制器）和两台以上区域报警控制器（或楼层显示器）， 其系统框图如图：
煤气火灾探测器
天燃气火灾探测器等
火灾探测器种类
4、 感光探测器：
自动感测探测器安装点警戒范围内火焰燃烧的光 照强度和火焰的闪烁频率，根据这些参数自动判别是 否发生火灾的探测器，如
紫外火焰探测器
红外火焰探测器等
火灾探测器种类
5、 线型感烟火灾探测器：
自动感测探测器某一连续线路警戒范围内的火灾 参数，根据这些参数进行自动判别是否发生火灾的探 测器，如
K1 K2 K3 K4 K5 K6
AC、AC：动作反馈信号输入端 与被控设备交流220V返回信 号连接
K1、K2、K3：模块的一组常开常闭输出端子 K1、K2为常闭触点，K2、K3为常开触点 K4、K5、K6：模块的一组常开常闭输出端子 K4、K5为常闭触点，K5、K6为常开触点
远动控制模块
工作电压：
交流220V
24V DC ； ＋10%－－15% ≤500； ≤2mA；
本身带有编码电路，通过二总线连接到报警控制器。
手动报警按钮
P+ L
报警 指示灯 报警 指示灯 报警 指示灯
报警总线
火警
在此压碎玻璃
J-SAP-3100

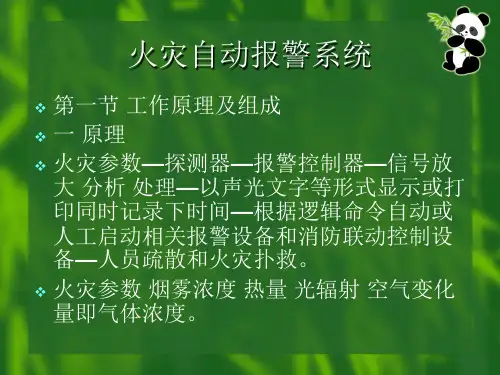

1火灾自动报警系统基本原理组成
第三节火灾自动报警系统设计
❖ 一:一般规定 ❖ 1：报警区域的划分 按﹛警戒范围﹜防防分区或
楼层划分的单元，一个报警区域宜有一个或同楼 层相邻的几个防火区域组成。 ❖ 2：探测区域的划分 ❖ 探测区域时将报警区域探测火灾的部位划分的单 元。划分要求：⑴按独立房﹛套﹜间划分。①区 域面积不超500㎡②从入口可看清内部且面积不 大于1000㎡③红外光束型其探测长度不宜超过 100m④缆式感温长度不宜超过200m⑤空气管差 温长度不宜超过20-100m.
火灾自动报警系统
❖ 二 组成 ❖ 1 触发部件：火灾探测器 ；手动报警按钮。 ❖ 2 火灾报警装置：报警控制器。 ❖ 3 火灾警报装置：声光报警器，警铃，讯
响器。 ❖ 4 电源及其他辅助装置：消防电源，备用
电源，蓄电源。
火灾自动报警系统
❖ 1：火灾探测器包括 感烟，感光，感温， 可燃气体，复合式。
火灾探测器
❖ ⑹新型火灾探测器及探测技术 ❖ ①co探测器 响应快，成本高。 ❖ ②气味探测器 可靠度高，提高误报率。 ❖ ③光纤探测器 用于防爆及强电磁干扰的场所。 ❖ ④高灵敏度探测器报警系统。更能用于防爆及强
电磁干扰的场所，用pvc塑料管。 ❖ ⑤模拟量探测技术： 响应阈值自动浮动式模拟
量 ❖ ⑥分布职能探测技术
❖ 1.特级保护对象 高度大于100米的高层民 用建筑。构架式电视塔，纪念式或标志性 的构架式和塔类，以及工业厂房的烟囱·高 炉冷却塔·化学反应塔·石油裂解塔不属于。
保护对象分级
❖ 2：一级保护对象 ❖ 3：二级保护对象见p55-p56.
火灾探测器设置位置
❖ 按不同保护对象加以区分，详见p56-p58
二 火灾探测器的分类，原理
❖ 1：分类 ❖ ⑴按结构形式分点型，线型。 ❖ ⑵按火灾参数分感烟，感温 ，感光，可燃

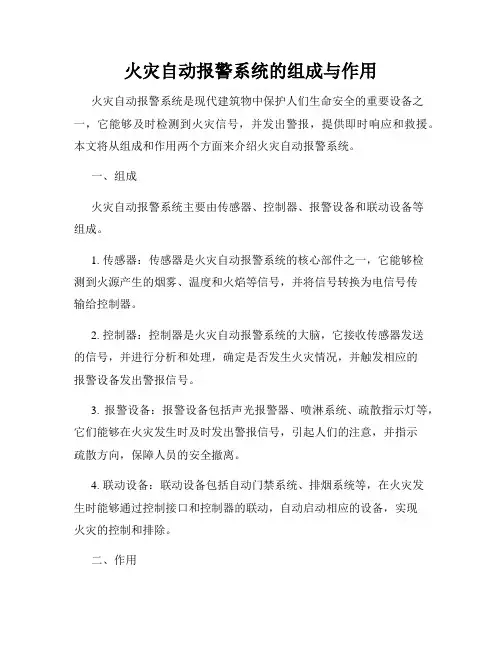

火灾自动报警系统的组成与作用
火灾自动报警系统的组成与作用火灾自动报警系统是现代建筑物中保护人们生命安全的重要设备之一，它能够及时检测到火灾信号，并发出警报，提供即时响应和救援。
本文将从组成和作用两个方面来介绍火灾自动报警系统。
一、组成火灾自动报警系统主要由传感器、控制器、报警设备和联动设备等组成。
1. 传感器：传感器是火灾自动报警系统的核心部件之一，它能够检测到火源产生的烟雾、温度和火焰等信号，并将信号转换为电信号传输给控制器。
2. 控制器：控制器是火灾自动报警系统的大脑，它接收传感器发送的信号，并进行分析和处理，确定是否发生火灾情况，并触发相应的报警设备发出警报信号。
3. 报警设备：报警设备包括声光报警器、喷淋系统、疏散指示灯等，它们能够在火灾发生时及时发出警报信号，引起人们的注意，并指示疏散方向，保障人员的安全撤离。
4. 联动设备：联动设备包括自动门禁系统、排烟系统等，在火灾发生时能够通过控制接口和控制器的联动，自动启动相应的设备，实现火灾的控制和排除。
二、作用火灾自动报警系统具有以下几个作用：1. 及时报警：火灾自动报警系统能够及时检测到火源产生的信号，通过报警设备发出强烈的声光信号，第一时间向人们发出火灾警报，提供紧急响应。
2. 快速反应：一旦火灾发生，火灾自动报警系统能够快速反应，触发相应的联动设备，如自动启动排烟系统、关闭门禁系统等，为火灾扑灭和人员疏散提供必要的条件和支持。
3. 精确定位：火灾自动报警系统能够通过分布在建筑各处的传感器检测火源，实现对火灾位置的精确定位，指导救火人员进行有针对性的救援和灭火。
4. 联动控制：火灾自动报警系统与其他相关设备通过联动控制，如冷却系统、喷淋系统等，能够实现对火灾扩散的控制和抑制，提高火灾灭火的效果。
5. 提供数据支持：火灾自动报警系统能够记录和存储火灾发生时的相关数据，如火灾点、烟雾密度、温度等信息，为事故原因的追查和分析提供有力的支持。
综上所述，火灾自动报警系统是建筑物中不可或缺的安全设备，它的组成和作用决定了其在保护人们生命安全方面的重要性。

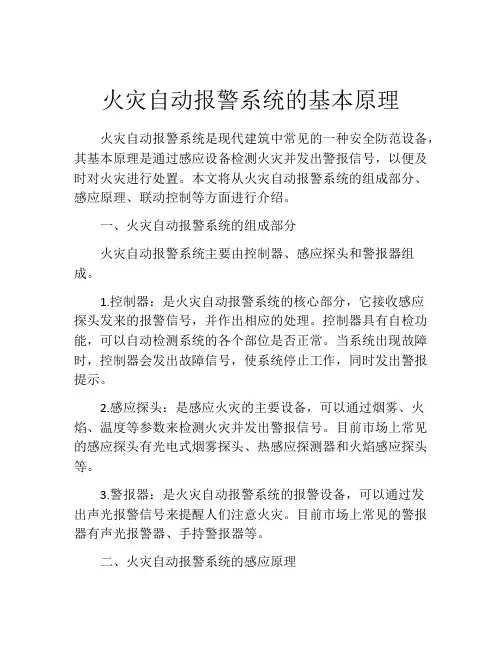

火灾自动报警系统的基本原理
火灾自动报警系统的基本原理火灾自动报警系统是现代建筑中常见的一种安全防范设备，其基本原理是通过感应设备检测火灾并发出警报信号，以便及时对火灾进行处置。
本文将从火灾自动报警系统的组成部分、感应原理、联动控制等方面进行介绍。
一、火灾自动报警系统的组成部分火灾自动报警系统主要由控制器、感应探头和警报器组成。
1.控制器：是火灾自动报警系统的核心部分，它接收感应探头发来的报警信号，并作出相应的处理。
控制器具有自检功能，可以自动检测系统的各个部位是否正常。
当系统出现故障时，控制器会发出故障信号，使系统停止工作，同时发出警报提示。
2.感应探头：是感应火灾的主要设备，可以通过烟雾、火焰、温度等参数来检测火灾并发出警报信号。
目前市场上常见的感应探头有光电式烟雾探头、热感应探测器和火焰感应探头等。
3.警报器：是火灾自动报警系统的报警设备，可以通过发出声光报警信号来提醒人们注意火灾。
目前市场上常见的警报器有声光报警器、手持警报器等。
二、火灾自动报警系统的感应原理1.光电式烟雾探头：其工作原理是通过光电技术来检测烟雾的浓度。
探头内装有发光二极管和光敏电阻，发光二极管发出光线，经过烟雾的散射后被光敏电阻接收，当烟雾浓度达到一定程度时，光线的强度降低，光敏电阻就会发出报警信号。
2.热感应探测器：其工作原理是通过检测环境温度的变化来判断是否发生火灾。
热感应探测器内装有灵敏的热敏电阻，当环境温度超过一定温度时，热敏电阻就会发出报警信号。
热感应探测器的检测范围比较广，可以覆盖比较大的区域。
3.火焰感应探头：其工作原理是通过检测火焰发出的光线来判断是否发生火灾。
火焰感应探头内装有敏感的光电二极管，当火焰发出光线时，光电二极管就会感应到光线的存在，并发出报警信号。
火焰感应探头主要用于检测明火，比较适合在容易发生明火的场所使用。
三、火灾自动报警系统的联动控制火灾自动报警系统的联动控制是指控制器对报警信号进行自动处理，通过与其他设备的联动来及时处置火灾。
火灾自动报警系统组成及原理
火灾自动报警系统组成及原理一、引言火灾自动报警系统是一种用于检测、报警和扑灭火源的自动化系统。
它通过探测器、报警控制器、联动控制器和灭火器等设备，实现对火灾的早期发现和及时处理，保障人们的生命财产安全。
本文将详细介绍火灾自动报警系统的组成及原理。
二、探测器探测器是火灾自动报警系统的核心部分，负责检测火灾产生的烟雾、温度、火焰等信号。
根据不同的火灾类型，探测器可分为感烟探测器、感温探测器、火焰探测器等。
感烟探测器通过检测烟雾颗粒浓度来判断是否发生火灾；感温探测器则通过检测温度变化来识别火灾；火焰探测器则通过检测火焰的光、热辐射来识别火灾。
三、报警控制器报警控制器是火灾自动报警系统的控制中心，负责接收探测器的信号，并根据预设的阈值判断是否发生火灾。
一旦确定火灾发生，报警控制器会发出声光报警信号，提示人员疏散，并启动联动控制器，进行灭火操作。
报警控制器通常具备人机交互界面，方便人员操作和监控。
四、联动控制器联动控制器是火灾自动报警系统的重要组成部分，负责实现与其他消防设备的联动控制。
当火灾发生时，联动控制器会根据预设的程序，自动启动相应的消防设备，如消防泵、喷淋系统、排烟系统等，以最大程度地降低火灾造成的损失。
此外，联动控制器还可以通过与其他消防系统的连接，实现火情的远程监控和报警。
五、灭火器灭火器是火灾自动报警系统的重要辅助设备，用于在火灾初期进行灭火操作。
根据不同的火灾类型和场景，灭火器可分为干粉灭火器、泡沫灭火器、二氧化碳灭火器等。
在使用灭火器时，应遵循正确的操作方法，确保安全有效地扑灭火源。
六、总结火灾自动报警系统是一种重要的消防设备，通过探测器、报警控制器、联动控制器和灭火器等设备的协同工作，实现对火灾的早期发现和及时处理。
在使用和维护火灾自动报警系统时，应遵循相关规范和操作要求，确保系统的正常运行和可靠性。
同时，定期对系统进行检查和维护也是保障系统正常运行的重要措施。
火灾自动报警系统组成
火灾自动报警系统组成
火灾初期所产生的烟和少量的热被火灾探测器接受，火灾信号传输给区域报警掌握器，发出声、光报警信。
区域（或集中）报警掌握器的输出外控接点动作，自动向失火层和有关层发出报警，及联动掌握信号并按程序对各消防联动设备完成启动、关停操作（也可由消防人员手动完成）。
主要组成部分：
1）火灾探测器：感烟式；感温式；感光式
2）报警掌握器：区域报警器；集中报警器
3）联动模块
4)掌握装置
1.感烟探测器
物质燃烧时生成物中含有大量的微粒。
通常，把直径＞0.01 μm 并散布、悬浮在空气中的微粒称为“烟”。
当微粒直径小于0.01 μm时，烟粒子因亲附作用而彼此分散形成较大的颗粒，其中大于l μm 的颗粒由于重力作用而下沉，只有直径在0·01~0·l μm 范围内的颗粒凝聚和分散速率都不快，受重力作用也很小，悬浮在空气中，又称为烟雾气溶胶。
试验证明，对直径0·01~0·l μm 的烟雾离子，感烟探测器探测效果最佳;而对直径大于0·l μm 的烟雾，光电感烟探测器灵敏度更高。
2.感温探测器
感温探测器是对监视范围内某一点或某一线段四周的温度参数(特别高温或特别升温速率)敏感响应的一种火灾探测器。
3.火焰探测器
是用来探测火焰燃烧所产生的光辐射能量(火焰光照度)和火焰的闪耀频率的。
并且能从四周环境中存在的自然光和人工光中鉴别动身生火灾时的辐射光束。
目前采纳的是鉴别红外火焰和紫外火焰。
火灾自动报警系统的组成及基本形式
火灾自动报警系统的组成及基本形式集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-火灾自动报警系统是人们为了早期发现通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是人们同火灾作斗争的有力工具。
一、系统的组成火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。
它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温。
感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的装置。
(一)触发器件在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发件，主要包括火灾探测器和手动火灾报警按钮。
火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。
按响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。
不同类型的火灾探测器适用于不同类型的火灾和不同的场所。
手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。
(二)火灾报警装置在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。
火灾报警控制器就是其中最基本的一种。
火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。
是火灾报警系统中的核心组成部分。
火灾自动报警系统的工作原理
火灾自动报警系统的工作原理火灾自动报警系统是一种用于检测并报告火灾的设备。
它是一个自动化、电子化的系统，能够在火灾发生时发出警报，确保及时疏散人员，同时防止火灾蔓延，及时采取适当的措施以减少损失。
这篇文档将对火灾自动报警系统的工作原理进行详细讲解。
1. 火灾自动报警系统的组成火灾自动报警系统主要由六部分组成：1.1 检测器：安装在建筑物内，用来检测环境是否有火灾。
检测器的种类有光电感应式、热敏感应式、气体感应式等，根据不同的场合进行选择。
1.2 控制中心：是系统的核心，对检测器进行检测和操作。
当发生火灾时，控制中心会指挥喷淋泵开始工作，并发出声光报警。
1.3 喷淋泵：是一个重要的组成部分，主要负责向火源地区输送水源。
喷淋泵可以根据需要安装多个。
1.4 喷淋器：也称为喷头，在火源附近安装。
当检测器检测到火灾时，喷淋泵会向喷淋器输送水源，将水雾喷洒到火灾的区域。
1.5 报警器：在控制中心收到报警后发出声光警报，通知人们及时疏散。
1.6 监控系统：一些大型火灾自动报警系统还包括监控设备，如摄像机、安保人员等等。
2. 火灾自动报警系统的工作原理火灾自动报警系统的工作原理非常简单，其基本流程为：2.1 环境检测：火灾自动报警系统安装在室内，可以对环境进行实时监测，包括温度、烟雾等其他参数。
当温度或烟雾等环境参数发生异常时，就会触发火灾自动报警系统。
2.2 系统报警：接收到环境监测数据后，火灾自动报警系统会自动进入报警状态，向外界发出警报。
同时系统内的报警器会发出声光信号，以便及时引起人们的注意，及时采取逃生措施。
2.3 通知消防部门：火灾自动报警系统可将火灾报告发送至消防部门，以便他们能够及时处置火灾。
2.4 遥控喷淋泵：出现火灾之后，火灾自动报警系统会自动启动喷淋泵，向火源地区输送水源。
通过遥控喷淋泵的工作状态，喷淋器可以将水雾喷洒到适当的位置，灭火同时避免水源过多损失。
3. 优缺点3.1 优点火灾自动报警系统具有响应速度快、功能齐全、稳定性好等优点。
火灾自动报警系统构建
火灾自动报警系统构建一、引言火灾是一种常见但危险的自然灾害，造成了不计其数的人员伤亡和财产损失。
为了及时探测火灾并迅速采取救援措施，建立一套可靠的火灾自动报警系统是至关重要的。
二、火灾自动报警系统的基本组成1. 火灾探测器火灾探测器是火灾自动报警系统的核心设备之一。
常见的火灾探测器包括烟感探测器、温感探测器和可燃气体探测器。
通过感知环境中的烟雾、温度和可燃气体浓度的变化，及时警示火灾的发生。
2. 控制中心控制中心是火灾自动报警系统的指挥中枢，负责监测探测器的信号并根据预设的规则进行分析和判断。
当检测到火灾信号时，控制中心将触发警报和启动其他相关设备。
3. 警报设备警报设备包括声光警报器和语音广播系统。
声光警报器通过发出大声的警报声和闪烁的警示灯来引起人们的注意。
语音广播系统可以向人们提供详细的逃生指示和应急信息。
4. 手动报警按钮手动报警按钮通常安装在易发生火灾的区域，如厨房、实验室等。
一旦有人发现火灾，只需按下按钮即可触发报警系统，从而迅速通知到控制中心和其他人员。
5. 联动控制设备联动控制设备与火灾自动报警系统相互配合，实现自动联动控制。
比如，联动控制设备可以与自动喷水灭火系统、自动排烟系统等进行联动，实现火灾扑灭和烟雾排散。
三、火灾自动报警系统的构建流程1. 需求分析在构建火灾自动报警系统之前，需要进行需求分析。
根据需要保护的区域大小、人员流动情况、相关法规标准等因素，确定系统的规模和功能。
2. 设计方案根据需求分析的结果，设计合适的火灾自动报警系统方案。
选择适当的探测器、控制中心和警报设备，并合理布局，以最大程度提高系统的灵敏度和响应速度。
3. 施工安装根据设计方案进行具体的施工和安装工作。
确保探测器的安装位置合理、警报设备接线正确，并进行必要的调试和测试，以保证系统的正常运行。
4. 运行维护一旦火灾自动报警系统正常运行，就需要进行定期的运行维护工作。
包括探测器的检测和清洁、警报设备的功能测试和维修等，以确保系统始终处于良好的工作状态。
火灾自动报警系统的原理及组成
火灾自动报警系统的原理及组成火灾自动报警系统是一种用于检测和报警火灾的安全系统。
其原理是通过一系列传感器、控制器和报警设备来监测火灾的迹象并及时发出警报，以便人们可以采取适当的措施来保护生命和财产。
以下是火灾自动报警系统的主要组成部分：1. 传感器：火灾自动报警系统使用各种传感器来检测火灾迹象。
常见的传感器包括烟雾传感器、热传感器、火焰传感器和气体传感器。
这些传感器能够感知烟雾、温度升高、明火或有毒气体等火灾迹象。
2. 控制器：控制器是火灾自动报警系统的核心部分，负责接收传感器的信号并做出相应的处理。
它可以是一个中央控制面板或分布式控制器。
控制器分析传感器的输入并根据预设的规则判断是否存在火灾。
一旦控制器确定火灾发生，它将触发相应的报警装置。
3. 报警装置：报警装置用于发出火灾警报，通知人们火灾的发生。
常见的报警装置包括声音报警器、光闪烁器和语音报警器。
这些装置能够通过声音、闪光或语音来吸引人们的注意并警示他们有火灾发生。
4. 通信设备：火灾自动报警系统通常与其他系统或机构进行联网，以便及时传输火灾警报和相关信息。
这些通信设备可以是电话线路、无线通信或网络连接。
通过与监控中心或消防部门的通信，系统可以更及时地向相关人员发送火灾报警信息。
5. 备用电源：火灾自动报警系统通常需要具备备用电源以确保在电力中断时能够继续运行。
备用电源可以是电池组、发电机或UPS （不间断电源）系统，以确保系统的可靠性和持久性。
通过传感器的检测、控制器的判断和报警装置的警示，火灾自动报警系统能够快速、准确地检测到火灾并发出警报，帮助人们及时采取逃生和灭火措施，从而最大程度地保护生命和财产安全。
火灾自动报警系统基本原理-附图解
2、火灾显示盘
火灾显示盘（又称复示盘或楼层显示器 ）用于接收火灾报警控制器发出的信号，显 示发出火警部位或区域，通常设置于经常有 人员存在或活动而没有设置火灾报警控制器 的现场区域。
火灾显示盘根据显示方式的不同可以分 为汉显式、数显式、图形显示型。
（二）火灾报警装置
（二）火灾报警装置：火灾报警控制器，火灾显示盘 是指在火灾自动报警系统中，用以接收、显示和传递火灾报警信号
，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警 装置。火灾报警控制器就是其中最基本的一种。
1、火灾报警控制器
在火灾自动报警系统中，火灾报警控制 器用以接收、显示和传递火灾报警信号，并 能发出控制信号和具有其他辅助功能。它担 负着为火灾探测器等外设提供稳定的工作电 源，监视外设及系统自身的工作状态，接受 、转换、处理火灾探测器输出的报警信号， 进行声光报警，指示报警的具体部位及时间 ，同时执行相应的辅助控制等诸多任务，是 火灾报警系统中的核心组成部分。
火灾自动报警系统由触发装置、火灾报警装置、火灾警报装置 、电源及其有其他辅助控制功能的联动装置组成。
提供火灾报 警的条件
触发 装置
保证系统正 常的供电
接收、显示传 递火警信号
警报
火灾
ห้องสมุดไป่ตู้
装置
报警
装置
联动
装置
电源
以声、光形 式警示现场 人员注意
联合外部 设备动作
（一）触发装置
（一）触发装置：火灾探测器，手动报警按钮 火灾探测器是火灾自动报警系统的重要组成部分，是整个系统
火灾显示盘
（三）火灾警报装置
火灾警报装置是在火灾自动报警系统中 ，用以发出区别于环境声、光的火灾警报信 号的装置称为火灾警报装置。声光报警器就 是一种最基本的火灾警报装置，它以声、光 方式向报警区域发出火灾警报信号，以提醒 人们展开安全疏散、灭火救灾等行动。
简述消防自动报警系统的组成及工作原理!
消防自动报警系统是一种通过自动监测、报警和控制功能来实现火灾报警和灭火的安全设备。
它由多个部件组成，其中包括探测器、控制器、报警器和触发器等。
这些部件相互配合，通过检测烟雾、温度和火焰等火灾迹象，实现对火灾的及时报警和控制。
一、消防自动报警系统的组成1. 探测器探测器是消防自动报警系统的核心部件之一，其作用是通过监测空气中的烟雾、温度或火焰等火灾指标，一旦发现异常就会立即发出信号并传输给控制器。
常见的探测器有光电式烟感探测器、热感探测器、红外线感烟探测器等。
2. 控制器控制器是消防自动报警系统的中枢部件，它接收来自探测器的信号并进行处理，根据预先设定的条件判断是否触发报警和灭火装置。
控制器还可以对系统的运行进行监控和管理，确保系统的正常运行和灵敏性。
3. 报警器报警器是消防自动报警系统的输出部件，主要作用是在发生火灾时向人员发出警报信号，提醒人们尽快疏散。
报警器通常包括声光报警器、语音报警器等，可以根据需要进行选择。
4. 灭火设备灭火设备是消防自动报警系统的重要组成部分，其作用是在火灾发生后，根据控制器的指令及时开启并进行灭火。
常见的灭火设备有自动喷水灭火系统、气体灭火系统、泡沫灭火系统等。
二、消防自动报警系统的工作原理消防自动报警系统通过以上组成部件的协同工作，实现对火灾的及时监测、报警和控制，其工作原理可分为以下几个步骤：1. 监测火灾信号当空气中出现烟雾、温度升高或出现明火等火灾迹象时，探测器会立即感知并将信号传输给控制器。
2. 处理信号控制器接收到来自探测器的信号后，会根据预设的参数对信号进行处理，判断是否属于火灾报警条件。
3. 触发报警器如果控制器判断出现火灾报警条件，就会触发报警器发出警报信号，提醒人员疏散并采取应对措施。
4. 启动灭火设备控制器还会根据火灾的位置和程度，触发相应的灭火设备进行灭火，尽可能控制并扑灭火灾。
消防自动报警系统通过以上工作原理，能够在火灾发生时实现快速检测、报警和控制，起到了非常重要的作用。
火灾自动报警系统PPT课件
1）集中报警系统中可以有二台及以上火灾报警控 制器和消防联动控制器，但是只能设置或必须指定
其中的一台控制器，具有集中报警功能和集中控制
功能，其余控制器只作为附属设备。
2）对于水泵、风机等消防设施的专线手动控制必 须由起集中控制作用的控制器实现；对于水泵、风
机、电动排烟阀、挡烟垂壁等自动消防设施的总线 联动控制，可根据实际情况由其他相应的控制器实
现。
.
13
控制中心报警系统的组成
➢1）设置了两个及以上消防控制室； ➢2）设置了两个及以上集中报警系统。
.
14
控制中心系统的组成示意图
.
15
控制中心系统的组成示意图
.
16
控制中心报警系统消防控制室的设计要求
➢1）设置两个及以上消防控制室时，应确定一 个主消防控制室；
➢2）主消防控制室应能显示所有火灾报警信号 和联动控制状态信号，并应能控制重要的消防 设备；
➢2 任一台消防联动控制器地址总数或火灾报警控制 器（联动型）所控制的各类模块总数不应超过1600， 每一联动总线回路连结设备的总数不宜超过100，且
应留有不少于额定容量10％的余量。
.
23
控制器控制范围的设定
➢高度超过100米的建筑，除消防控制室 内设置的控制器外，每台控制器直接控 制的火灾探测器、手动火灾报警按钮和 模块等设备不应跨越避难层。
火灾自动报警系统
.
1
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消 防联动控制、电气火灾监控系统和可燃气体 探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警 系统又被称为火灾预警探测报警。
.
2
火灾探测报警系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火灾自动报警系统是人们为了早期发现通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是人们同火灾作斗争的有力工具。
一、系统的组成
火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。
它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温。
感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的装置。
(一)触发器件
在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发件，主要包括火灾探测器和手动火灾报警按钮。
火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。
按响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。
不同类型的火灾探测器适用于不同类型的火灾和不同的场所。
手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。
(二)火灾报警装置
在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。
火灾报警控制器就是其中最基本的一种。
火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。
是火灾报警系统中的核心组成部分。
在火灾报警装置中，还有一些如中断器、区域显示器、火灾显示盘等功能能不完整的报警装置，它们可视为火灾报警控制器的演变或补充。
在特定条件下应用，与火灾报警控制器同属火灾报警装置。
火灾报警控制器的基本功能主要有：主电、备电自动转换，备用电源充电功能，电源故障监测功能，电源工作状态指标功能，为探测器回路供电功能，控测器或系统故障声光报警，火灾声、光报警、火灾报警记忆功能，时钟单元功能，火灾报警优先报故障功能，声报警音响消音及再次声响报警功能。
(三)火灾警报装置
在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。
它以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。
(四)消防控制设备
在火灾自动报警系统中，当接收到火灾报警后，能自动或手动启动相关消防设备并显示其状态的设备，称为消防控制设备。
主要包括火灾报警控制器，自动灭火系统的控制装置，室内消火栓系统的控制装置，防烟排烟系统及空调通风系统的控制装置，常开防火门，防火卷帘的控制装置，电梯回降控制装置，以及火灾应急广播、火灾警报装置、消防通信设备、火灾应急照明与疏散指示标志的控制装置等控制装置中的部分或全部。
消防控制设备一般设置在消防控制中心，以便于实行集中统一控制。
也有的消防控制设备设置在被控消防设备所在现场，但其动作信号则必须返回消防控制室，实行集中与分散相结合的控制方式。
(五)电源
火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电采用蓄电池。
系统电源除为火灾报警控制器供电外，还为与系统相关的消防控制设备等供电。
二、火灾自动报警系统的基本形式
(一)基本形式
根据现行国家标准《火灾自动报警系统设计规范》规定，火灾自动报系统的基本形式有三种，即：区域报警系统、集中报警系统和控制中心报警系统。
1．由区域火灾报警控制器和火灾探测器等组成，或由火灾的控制器和火灾探测器等组成，功能简单的火灾自动报警系统
称为区域报警系统，适用于较小范围的保护。
2．由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统统称为集中报警系统。
适用于较大范围内多个区域的保护。
3．由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统称为控制中心报警系统。
系统的容量较大，消防设施控制功能较全，适用于大型建筑的保护。
(二)报警区域与探测区域
火灾自动报警系统的保护对象形式多样，功能各异，规模不等。
为了便于早期探测、早期报警，方便日常的维护管理，在安装的火灾自动报警系统中，人们一般都将其保护空间划分为若干个报警区域。
每个报警区域又划分了若干个探测区域。
这样这可以在火灾时，能够迅速、准确地确定着火部位，便于有关人员采取有效措施。
因此，所谓报警区域就是人们在设计中将火灾自动报警系统的警戒范围按防火分区或楼层划分的部分空间，是设置区域火灾报警控制器的基本单元。
一个报警区域可以由一个防火分区或同楼层相邻几个防火分区组成，但同一个防火分区不能在两个不同的报警区域内；同一报警区域也不能保护不同楼层的几个不同的防火分区。
探测区域就是将报警区域按照探测火灾的部位划分的单
元，是火灾探测器部位编号的基本单。
一般—个探测区域对应系统中具有一个独立的部位编号。
根据我国现行国家标准《火灾自动报警系统设计规范》规定，探测区域的划分应符合下列要求：
(1)探测区域应按独立房(套)间划分。
一个探测区域的面积不宜超过500m2；从主要人口能看清其内部，且面积不超过1000m2的房间，也可划分为一个探测区域。
红外光束型感烟火灾探测器的探测区域长度不宜超过l00m。
缆式感温火灾探测器的探测区域长度不宜超过200m。
空气管差温火灾探测器的探测区域长度宜在20m—l00m之间
这是探测区域划分的基本依据。
(2)符合下列条件之一的二级保护对象也可将几个房间划为一个探测区域。
①相邻房间不超过5间，总面积不超过400m2，并在门口设有灯光显示装置。
②相邻房间不超过10间，总面积不超过1000m2，在每个房间门口均能看清其内部，并在门口设有灯光显示装置。
(3)下列场所应分别单独划分探测区域：
①敞开或封闭楼梯间；
②防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室；
③走道、坡道、管道井、电缆隧道；
④建筑物闷顶、夹层。
