配电箱规格及参数

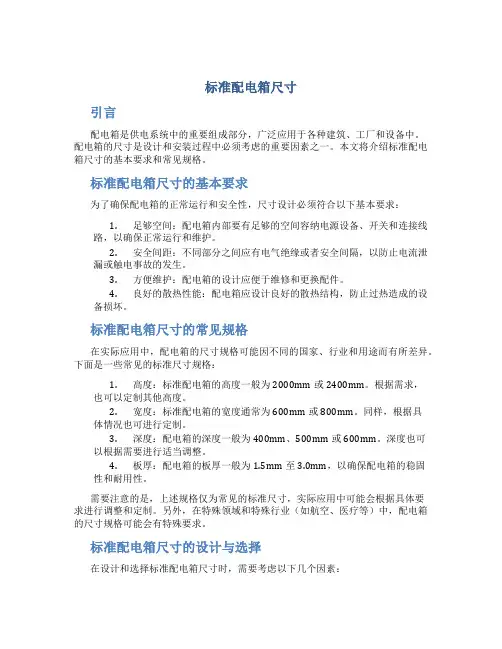

标准配电箱尺寸
标准配电箱尺寸引言配电箱是供电系统中的重要组成部分，广泛应用于各种建筑、工厂和设备中。
配电箱的尺寸是设计和安装过程中必须考虑的重要因素之一。
本文将介绍标准配电箱尺寸的基本要求和常见规格。
标准配电箱尺寸的基本要求为了确保配电箱的正常运行和安全性，尺寸设计必须符合以下基本要求：1.足够空间：配电箱内部要有足够的空间容纳电源设备、开关和连接线路，以确保正常运行和维护。
2.安全间距：不同部分之间应有电气绝缘或者安全间隔，以防止电流泄漏或触电事故的发生。
3.方便维护：配电箱的设计应便于维修和更换配件。
4.良好的散热性能：配电箱应设计良好的散热结构，防止过热造成的设备损坏。
标准配电箱尺寸的常见规格在实际应用中，配电箱的尺寸规格可能因不同的国家、行业和用途而有所差异。
下面是一些常见的标准尺寸规格：1.高度：标准配电箱的高度一般为2000mm或2400mm。
根据需求，也可以定制其他高度。
2.宽度：标准配电箱的宽度通常为600mm或800mm。
同样，根据具体情况也可进行定制。
3.深度：配电箱的深度一般为400mm、500mm或600mm。
深度也可以根据需要进行适当调整。
4.板厚：配电箱的板厚一般为1.5mm至3.0mm，以确保配电箱的稳固性和耐用性。
需要注意的是，上述规格仅为常见的标准尺寸，实际应用中可能会根据具体要求进行调整和定制。
另外，在特殊领域和特殊行业（如航空、医疗等）中，配电箱的尺寸规格可能会有特殊要求。
标准配电箱尺寸的设计与选择在设计和选择标准配电箱尺寸时，需要考虑以下几个因素：1.电源负载：根据电源负载和需求进行合理的尺寸选择，确保配电箱能够承受预期的电流和功率。
2.空间限制：根据安装场所的实际空间大小和限制，选择合适的尺寸。
3.安装环境：考虑配电箱的安装环境，如室内、室外、恶劣环境等，选用符合环境要求的尺寸和材质。
4.扩展性和未来需求：在设计和选择配电箱尺寸时，需要考虑今后的扩展需求，以避免频繁更换或升级。
配电箱技术规格书
配电箱技术规格书
1、产品概述
配电箱是一种电力安全装置，主要由室内外抽头、母线、开关及电气元件组成，用于安装插座、开关和电源设备等，它对家庭、工厂、学校以及其他公共场所的电源安全起着至关重要的作用。
2、技术数据和参数
2.1 尺寸：宽度600mm、高度900mm、深度450mm;
2.2额定电压：220V/380V;
2.3额定频率：50Hz/60Hz;
2.4室外抽头：400A三相抽头;
2.5母线：全铜制黄铜母线;
2.6开关：机械式，防水，耐腐蚀，耐高压;
2.7其它电气元件：按钮、调节装置、计数器、热继电器、保险管等;
2.8密封性能：IP54；
2.9绝缘性能：满足国家电网标准要求。
3、产品安装
3.1安装前准备：安装场地平整，周围空旷，并有足够的空间；
3.2安装钻探：安装前需要先钻探和凿岩；
3.3安装材料：安装用的材料主要包括玻璃纤维墙板、电子元件、接线柱等；
3.4安装方法：安装组件需要紧固、连接，并进行检测。
4、产品质量
4.1工艺质量：按照国家质量标准要求，严格控制工艺，以保证产品的性能；
4.2检验检测：严格按照通用技术要求和安全技术要求，进行质量检测与试验；。
配电箱技术规格书
配电箱技术规格书一、概述本项目名龙城房建工程。
配电箱主要为新建建筑物各房间提供电源。
安装方式：内嵌。
设计规模：照明、动力、信号、控制、插座等配电箱。
二、技术要求主要技术参数：主回路额定电压： 380V /220V辅助回路额定电压： 220V额定频率： 50HZ额定绝缘电压： 660V工频耐压：主回路2500V防护等级： IP3X具有防潮、防尘、防霉、耐腐蚀能力。
1、断路器、接触器：1.1、MCCB塑料外壳式断路器1）MCCB断路器须符合并按GB14048-2、IEC60947-2之规定进行定型试验。
具有手动及电动操作附脱扣装置，其额定电流及分断容量依各变电站低压系统图低一级。
2）MCCB断路器应具有反时限的三段（或二段）保护式热-磁脱扣器（或电子式脱扣器），具有过载长延时保护和短路保护。
其分励脱扣功能详见设计系统图要求。
具有快速合、分、自动脱扣性能。
3）漏电断路器：前端应具有漏电动作电流可调连续（或分档）功能。
4）分励功能断路器：分励工作电压：~220V1.2、MCB微型断路器：分断能力：参见设计图图纸负荷。
1.3、接触器：作产品转换时，优先选用节能产品，对长时间运行部分提倡使用节能无声运行产品。
2、双投电源开关：PC级，一体化式，符合GB/T14048.11《自动转换开关电器》-2002。
3、电源浪涌保护器（SPD）：该级冲击容量≤45KA，使用单相并联模块化结构，便于安装及更换。
按照设计图纸，不同界面采用80KA或40KA等级4、导体：4.1、母线1）、配电母线(垂直母线)材质为电解一级电工铜，组装在阻燃塑料功能板中,与主母线联接。
2）、柜内设有独立的PE接地系统和N中性导体 ,各回路接地或接零都可就近联接,框架结构件全采用自功螺丝钉联接,具有较高的接地可靠性。
3）、母线须安装牢固,能承受短路故障时的机械应力，各相有字母和颜色标志。
4）、构成部分装置的母线,母线联接线的载流量和温度必须符合IEC标准和GB/T 5585.1-2005要求。
配电箱尺寸标注标准
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数墙体留洞尺寸为箱体尺寸加10mm；分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
本箱体进线断路器为63A,进线截面不大于25mm2；分路断路器每极宽度为18 mm；墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
墙体留洞尺寸为箱体尺寸加10mm；PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
配电箱参数Pe,Kx,Pjs
Cos=0.85 功率因数，
Qc=55.8Kw 无功负荷，
Lc=99.74A 无功电流
pe是设备功率，即铭牌上功率
kd是需要系数
Pjs是计算功率，即计算电流用的功率。等于pe乘以kd。
Ijs是计算电流，用来选择开关、线缆规格用。由Pjs得来。
2.空调设备需要系数和功率因数
用电设备
1.配电箱系统图中Pe,Kx,Pjs,Ijs什么意思：
Pe有功功率、Kx需要系数、Pjs计算功率、Ijs计算电流。 还有CosΦ表示功率因数。
它们之间的关系如下：
Pjs=Kx*Pe.
Ijs=Pjs/(1.732*Ue*cosφ) ,Ue=380V为额定电压。
配电箱规格Pn=62kw代表这个配电箱的安装容量62kw，
水泵（17kw以上）
0.6~0.7
0.87
需要系数Kd
cosφ
风机、空调器
0.7~0.8
0.8
恒温空调箱
0.6~0.7
0.95
冷冻机
0.85~0.9
0.8
集中式电热器
1
1
分散式电热器（20kw以下）
0.85~0.95
1
分散式电热器（100kw以上）
0.75~ቤተ መጻሕፍቲ ባይዱ.85
1
小型电热设备
0.3~0.5
0.95
水泵（15kw以下）
0.75~0.8
0.8
配电箱尺寸标注标准
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
配电箱标准尺寸
配电箱标准尺寸配电箱是每家每户用电都必须安装的一种设备，没有配电箱家庭用电就会无法进行。
配电箱的尺寸有很多种，可以分为工业用配电箱和家庭用配电箱。
本文妈网编辑将带你去看一下家庭配电箱的标准尺寸，以及配电箱的选购注意事项等知识。
1、家用配电箱尺寸家用配电箱尺寸与一般的工业配电箱尺寸相差较大，家用配电箱一般采用PZ30型号的箱子，家用配电箱尺寸大小有110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm*370mm*9mm、280mm*420mm*9mm、280mm*460mm*9mm、470mm*210mm*9mm、470mm*370mm*9mm、470mm*420mm*9mm、580mm*370mm*9mm、390mm*630mm*9mm等众多尺寸，可根据实际需要进行选择。
2、家用配电箱种类随着家用配电箱被大量使用，现在市面上家用配电箱尺寸和种类众多，可以根据家庭实际需要进行适当选择，家用配电箱种类中的固定式面板开关柜，也被称为开关板或配电屏。
固定式面板开关柜在结构上正面有防护作用，但背面和侧面仍能触及带电部分，防护等级较低，这种结构的家用配电箱尺寸一般较小。
家用配电箱中的防护式开关柜，除安装面外，其它侧面都被封闭起来在安全性上更佳。
3、家用配电箱结构家用配电箱的结构制作，对于家用配电箱尺寸有着巨大的影响，一般情况下家用配电箱尺寸较大，那么它的结构也会相对更加复杂。
在我们日常中使用的家用配电箱一般包括：配电箱、配电柜、配电屏、配电盘、电器柜等部件，家用配电箱集中安装开关、仪表等设备等成套装置。
随着社会不断进步，使得现在的家用配电箱尺寸规格更加繁多，在日常使用中可根据实际需要进行适当选择。
4、家用配电箱选择随着科技进步，人们日常用电系统也更加复杂，现在的家用配电箱尺寸型号众多，由于家用配电箱柜体结构、技术参数等都有所不同。
PZ20、30配电箱参数
外壳
材料
额定
电压
（V）
负载总电流
（A）总单元数额定短路 Nhomakorabea电流分断能力
（KA）
外壳防护
等级
外壳允许温升
（K）
单排
三相
全 塑
220/380
100
32，63
2,4.5,6,9,12,15,18,24,36
20
IP30
IP40
40
金 属
6,9,12,15,18,24,36,45,54
6,12,18,24,36
41
直开门
（上下开）
全塑
PZ20S/J
6,12,18,24,36
塑面铁底
PZ20S0
2,4,4.5,6
30
无门
全塑
PZ30J
6,9,12,15,18,24,30,36,45,54
30
直开门
（上下开）
钢
PZ30H
6,9,12,15,18,24,30,36,45,54
30
不锈钢
PZ-20.30模数化终端配电箱
PZ20、PZ30模数化终端组合电器适用于交流50Hz、220V或380V，负载电流不超过100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制、配电，对线路的过载、短路、漏电、欠电压起保护作用，可广泛用于现代宾馆、商业、工矿企业和民用住宅等建筑物中。技术数据：
PZ30S
6,9,12,15
全塑
PZ30S/J
6,9,12,15,18
塑面铁底
30
上塑下铁
6,9,12,15,18
30
PZ20、PZ30模数化终端组合电器的品种规格
配电箱参数配置
说明：一级配电箱漏电断路器剩余动作电流150毫安，分断时间0.2秒。分配电箱漏电断路器剩余动作电流 100毫安，不动作电流50毫安，分断时间0.1秒。开关箱漏电断路器剩余动作电流30毫安，不动作电流15毫 安分断时间0.1秒。
备
注
Байду номын сангаас
户外型双开门
透明盖式
铜条 铜条 户外型双开门 透明盖式 铜条 铜条 户外型双开门 透明盖式 透明盖式
达鑫江滨新城临时用电电箱材料配置单
序号 名 称 配 置 电箱 总熔断器开关 三相四线漏电断路器 1 1号总配电箱（630A）1个 电流表、电压表 接零端子七位 接地端子十位 电箱 总熔断器开关 2 2号总配电箱（630A）1个 三相四线漏电断路器 电流表、电压表 接零端子七位 接地端子十位 电箱 熔断器开关 三相四线漏电断路器 3 人货电梯分级配电箱 （250A）3个 三相四线漏电断路器 接线排五位 接零端子五位 接地端子七位 绝缘板 电箱 熔断器开关 三相四线漏电断路器 4 钢筋场分级配电箱（100A）1 个 接线排五位 接零端子五位 接地端子七位 绝缘板 电箱 熔断器开关 三相四线漏电断路器 5 钢筋场分级配电箱（250A）1 个 接线排五位 接零端子五位 接地端子七位 绝缘板 电箱 熔断器开关 三相四线漏电断路器 6 塔吊分级配电箱（250)3个 1000X600X250 HR6/250A DZ20L160A DZ20L100A 100A 100A 100A 950X550X10 1000X600X250 HR6/100A DZ20L40A 60A 60A 60A 950X550X10 1000X600X250 HR6/250A DZ20L100A 100A 100A 100A 950X550X10 1000X600X250 HR6/250A DZ20L160 1000X1900X700 630A DZ20L250A 型 号 单位 个 个 个 个 条 条 个 个 个 个 条 条 个 个 个 个 个 个 个 块 个 个 个 个 个 个 个 块 个 个 个 个 个 个 块 个 个 个 个 个 数量 1 1 6 3 1 1 1 1 4 3 1 1 1 1 1 3 4 1 1 1 1 1 4 4 1 1 1 1 1 4 4 1 1 1 1 1 1 1000X1900X700 630A DZ20L250A
配电箱规格及参数
配电箱规格及参数本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜； GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱； ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱； JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释： (1)PXT明装配电箱，暗装加（R） (2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入 (5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱 PXT01 PXT01 dq系列 2 CZ 插座箱 PXT02 PXT02 dq系列 3 ZM 照明箱 PXT03 PXT03 dq系列 4 DL 动力箱 PXT04 PXT04 dq系列 5 JC 计量插座箱 PXT05 PXT05 dq系列 6 JZ 计量照明箱 PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱 PXT08 PXT08 dq系列 9 DC 动力插座箱 PXT09 PXT09 dq系列 10 DZ 动力照明箱 PXT10 PXT10 dq系列 11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH 高压计量柜 AM 高压配电柜AA 高压电容柜 AJ 低压电力配电箱柜 AP低压照明配电箱柜 AL 应急电力配电箱柜 APE 应急照明配电箱柜 ALE 低压负荷开关箱柜 AF 低压电容补偿柜 ACC或ACP 直流配电箱柜 AD 操作信号箱柜 AS 控制屏台箱柜 AC 继电保护箱柜 AR 计量箱柜 AW 励磁箱柜 AE 低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM 刀开关箱柜 AK 电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱 ADD 信号放大器箱 ATF 分配器箱 AVP接线端子箱 AXT举例说明吧 GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱尺寸标注标准
配电箱尺寸标注标准(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*120 TD28大型（铁）300*200*120 TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
配电箱尺寸标注标准
表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用1.2~1.5mm钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*1 20TD28大型（铁）300*200*1 20TD28中型（铜）180*120*7 0TD28中型（铁）180*120*7 0TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。
配电箱型号及规格
配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱命名及参数
配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP 直流配电箱柜AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT 举例说明吧GCK 第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD 第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
