protel99se习题1

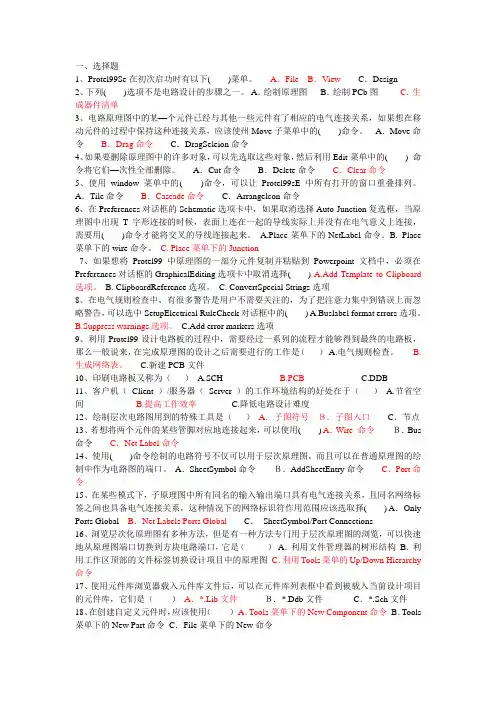

Protel试题集(X答案)
![Protel试题集(X答案)](https://img.taocdn.com/s3/m/1c9d9de319e8b8f67c1cb926.png)
一、选择题1、Protel99Se在初次启功时有以下( )菜单。
A.File B.View C.Design2、下列( )选项不是电路设计的步骤之一。
A.绘制原理图B.绘制PCb图C.生成器件清单3、电路原理图中的某—个元件已经与其他一些元件有了相应的电气连接关系,如果想在移动元件的过程中保持这种连接关系,应该使州Move子菜单中的( )命令。
A.Move命令B.Drag命令C.DragSeleion命令4、如果要删除原理图中的许多对象,可以先选取这些对象,然后利用Edit菜单中的( ) 命令将它们—次性全部删除。
A.Cut命令B.Delete命令C.Clear命令5、使用window菜单中的( )命令,可以让Protel99sE中所有打开的窗口重叠排列。
A.Tile命令B.Cascade命令C.Arrangelcon命令6、在Preferences对话框的Schematic选项卡中,如果取消选择Auto-Junction复选框,当原理图中出现T字形连接的时候,表面上连在一起的导线实际上并没有在电气意义上连接,需要用( )命令才能将交叉的导线连接起来。
A.Place菜单下的NetLabel命令。
B. Place 菜单下的wire命令。
C. Place菜单下的Junction7、如果想将Protel99中原理图的一部分元件复制并粘贴到Powerpoint文档中,必须在Preferences对话框的GraphicalEditing选项卡中取消选择( ) A.Add Template to Clipboard 选项。
B. ClipboardReference选项。
C. ConvertSpecial Strings选项8、在电气规则检查中,有很多警告是用户不需要关注的,为了把注意力集中到错误上而忽略警告,可以选中SetupElectrical RuleCheck对话框中的( ) A.Buslabel format errors选项。

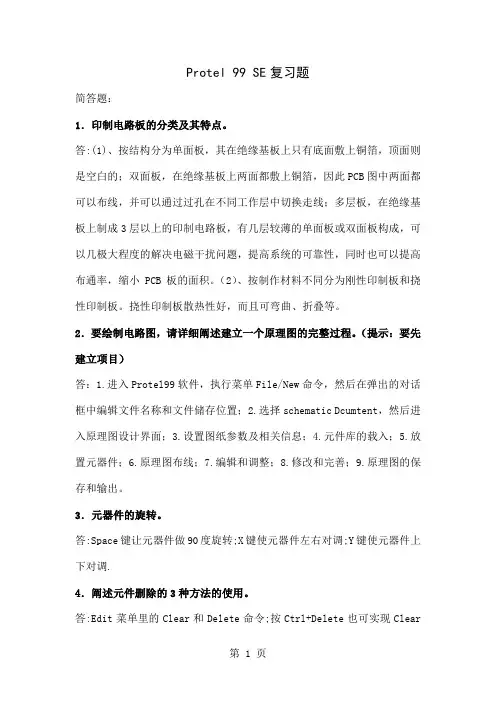

Protel99SE复习题共29页word资料
![Protel99SE复习题共29页word资料](https://img.taocdn.com/s3/m/066c5bcd3b3567ec102d8abd.png)
Protel 99 SE复习题简答题:1.印制电路板的分类及其特点。
答:(1)、按结构分为单面板,其在绝缘基板上只有底面敷上铜箔,顶面则是空白的;双面板,在绝缘基板上两面都敷上铜箔,因此PCB图中两面都可以布线,并可以通过过孔在不同工作层中切换走线;多层板,在绝缘基板上制成3层以上的印制电路板,有几层较薄的单面板或双面板构成,可以几极大程度的解决电磁干扰问题,提高系统的可靠性,同时也可以提高布通率,缩小PCB板的面积。
(2)、按制作材料不同分为刚性印制板和挠性印制板。
挠性印制板散热性好,而且可弯曲、折叠等。
2.要绘制电路图,请详细阐述建立一个原理图的完整过程。
(提示:要先建立项目)答:1.进入Protel99软件,执行菜单File/New命令,然后在弹出的对话框中编辑文件名称和文件储存位置;2.选择schematic Dcumtent,然后进入原理图设计界面;3.设置图纸参数及相关信息;4.元件库的载入;5.放置元器件;6.原理图布线;7.编辑和调整;8.修改和完善;9.原理图的保存和输出。
3.元器件的旋转。
答:Space键让元器件做90度旋转;X键使元器件左右对调;Y键使元器件上下对调.4.阐述元件删除的3种方法的使用。
答:Edit菜单里的Clear和Delete命令;按Ctrl+Delete也可实现Clear功能;快捷键Delete也可以实现删除.5.元件属性的编辑。
在编辑之前,用鼠标单击元器件并按住鼠标左键不放,同时按下Tab键,或用鼠标双击元器件,也可以利用Edit\Change,就可以出现元器件属性编辑框对其属性进行编辑.6.阐述制作下面元件库中元件的详细步骤。
7.制作PCB板,请详细阐述步骤。
答:1.规划PCB,在开始绘制之前,要规划好PCB的尺寸;2.设置参数,主要设置工作层参数,PCB编辑器的工作参数,布线参数等;3.装入网络表及元器件封装;4.元器件布局,可以自动布局,也可以手动布局;5.布线,根据网络表在Protel99se的提示下,完成布线;6.调整,在自动布线完成之后,需要手动调整一些布线;7.PCB的输出,将调整好的印制电路板保存,并打印输出.8.各工作层面的含义,用处。

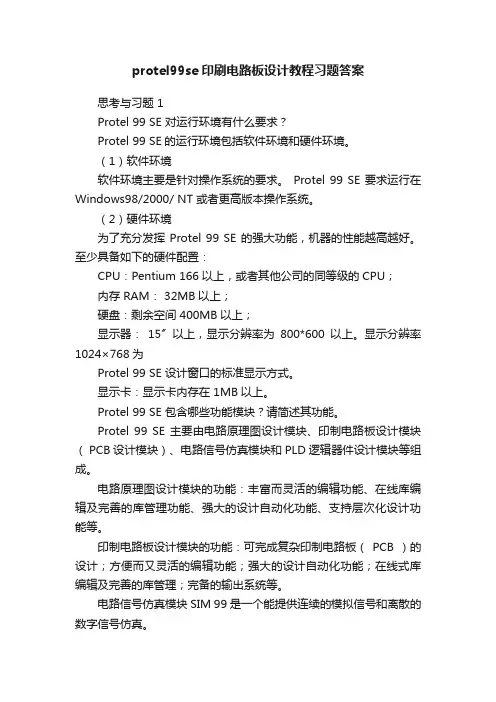

protel99se印刷电路板设计教程习题答案
![protel99se印刷电路板设计教程习题答案](https://img.taocdn.com/s3/m/6e7161f0ac51f01dc281e53a580216fc700a5311.png)
protel99se印刷电路板设计教程习题答案思考与习题 1Protel 99 SE 对运行环境有什么要求?Protel 99 SE的运行环境包括软件环境和硬件环境。
(1)软件环境软件环境主要是针对操作系统的要求。
Protel 99 SE 要求运行在Windows98/2000/ NT 或者更高版本操作系统。
(2)硬件环境为了充分发挥 Protel 99 SE 的强大功能,机器的性能越高越好。
至少具备如下的硬件配置:CPU:Pentium 166以上,或者其他公司的同等级的CPU;内存 RAM: 32MB以上;硬盘:剩余空间 400MB以上;显示器:15〞以上,显示分辨率为800*600以上。
显示分辨率1024×768为Protel 99 SE 设计窗口的标准显示方式。
显示卡:显示卡内存在 1MB以上。
Protel 99 SE 包含哪些功能模块?请简述其功能。
Protel 99 SE 主要由电路原理图设计模块、印制电路板设计模块( PCB 设计模块)、电路信号仿真模块和 PLD 逻辑器件设计模块等组成。
电路原理图设计模块的功能:丰富而灵活的编辑功能、在线库编辑及完善的库管理功能、强大的设计自动化功能、支持层次化设计功能等。
印制电路板设计模块的功能:可完成复杂印制电路板(PCB )的设计;方便而又灵活的编辑功能;强大的设计自动化功能;在线式库编辑及完善的库管理;完备的输出系统等。
电路信号仿真模块 SIM 99 是一个能提供连续的模拟信号和离散的数字信号仿真。
PLD 99 可将相同的逻辑功能做成物理上不同的元器件。
1.3 请简述 Protel 99 SE如何进行文件管理和编辑。
文件管理主要通过“ File ”菜单的各命令来实现。
“ File ”菜单的各选项的功能如下:( 1 ) New :新建一个空白文件;( 2 ) New Design :新建立的一个设计库;( 3 ) Open :打开已存在的设计库;( 4 ) Close :关闭当前已经打开的设计文件。

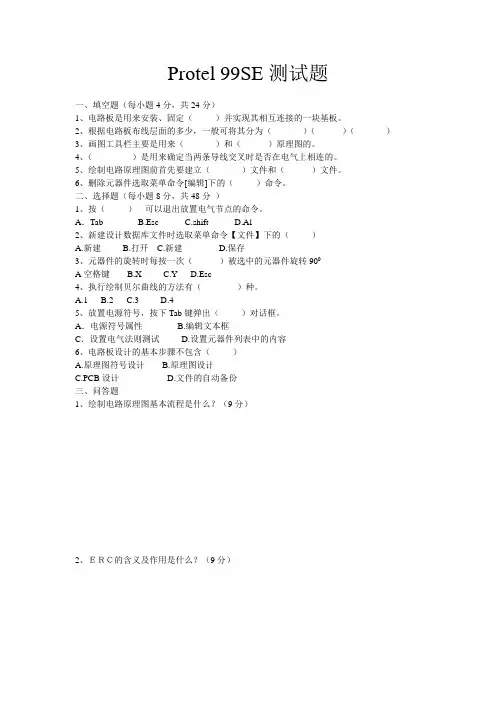

Protel99SE试卷
![Protel99SE试卷](https://img.taocdn.com/s3/m/3608a60e76c66137ee0619f9.png)
Protel 99SE测试题
一、填空题(每小题4分,共24分)
1、电路板是用来安装、固定()并实现其相互连接的一块基板。
2、根据电路板布线层面的多少,一般可将其分为()()()
3、画图工具栏主要是用来()和()原理图的。
4、()是用来确定当两条导线交叉时是否在电气上相连的。
5、绘制电路原理图前首先要建立()文件和()文件。
6、删除元器件选取菜单命令[编辑]下的()命令。
二、选择题(每小题8分,共48分)
1、按()可以退出放置电气节点的命令。
A.Tab B.Esc C.shift D.Al
2、新建设计数据库文件时选取菜单命令【文件】下的()
A.新建
B.打开
C.新建-----
D.保存
3、元器件的旋转时每按一次()被选中的元器件旋转900
A空格键 B.X C.Y D.Esc
4、执行绘制贝尔曲线的方法有()种。
A.1
B.2
C.3
D.4
5、放置电源符号,按下Tab键弹出()对话框。
A.电源符号属性 B.编辑文本框
C.设置电气法则测试 D.设置元器件列表中的内容
6、电路板设计的基本步骤不包含()
A.原理图符号设计
B.原理图设计
C.PCB设计
D.文件的自动备份
三、问答题
1、绘制电路原理图基本流程是什么?(9分)
2、ERC的含义及作用是什么?(9分)
3、放置总线的操作步骤?(11分)
4、放置工具栏中放置电气节点的按钮是什么?电气节点的作用是什么?(11分)。

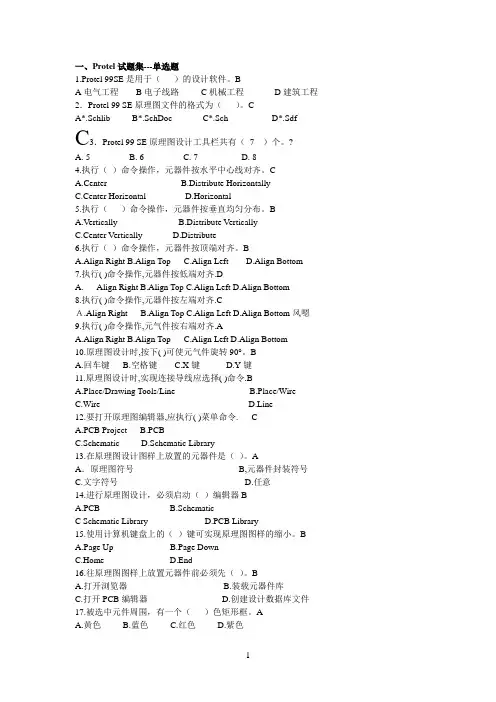

Protel99SE选择、填空和简答试题及答案
![Protel99SE选择、填空和简答试题及答案](https://img.taocdn.com/s3/m/52576c90fd0a79563c1e72c5.png)
一、Protel试题集---单选题1.Protel 99SE是用于()的设计软件。
BA电气工程B电子线路C机械工程D建筑工程2.Protel 99 SE原理图文件的格式为()。
CA*.Schlib B*.SchDoc C*.Sch D*.Sdf C3.Protel 99 SE原理图设计工具栏共有(7 )个。
?A. 5B. 6C. 7D. 84.执行()命令操作,元器件按水平中心线对齐。
CA.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行()命令操作,元器件按垂直均匀分布。
BA.V erticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行()命令操作,元器件按顶端对齐。
BA.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.DA. Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.CA.Align Right B.Align Top C.Align Left D.Align Bottom风嗯9.执行( )命令操作,元气件按右端对齐.AA.Align RightB.Align TopC.Align LeftD.Align Bottom10.原理图设计时,按下( )可使元气件旋转90°。
BA.回车键B.空格键C.X键D.Y键11.原理图设计时,实现连接导线应选择( )命令.BA.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12.要打开原理图编辑器,应执行( )菜单命令. CA.PCB ProjectB.PCBC.SchematicD.Schematic Library13.在原理图设计图样上放置的元器件是()。

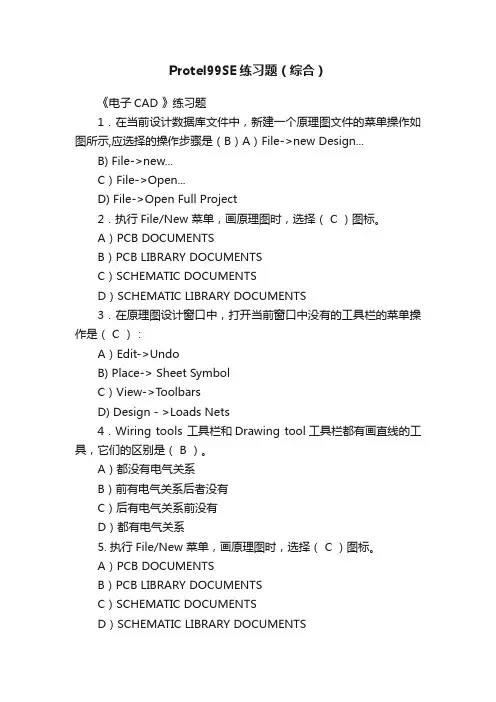

Protel99SE练习题(综合)
![Protel99SE练习题(综合)](https://img.taocdn.com/s3/m/7a678366ff4733687e21af45b307e87101f6f8f3.png)
Protel99SE练习题(综合)《电子CAD 》练习题1.在当前设计数据库文件中,新建一个原理图文件的菜单操作如图所示,应选择的操作步骤是(B)A)File->new Design...B) File->new...C)File->Open...D) File->Open Full Project2.执行File/New 菜单,画原理图时,选择( C )图标。
A)PCB DOCUMENTSB)PCB LIBRARY DOCUMENTSC)SCHEMATIC DOCUMENTSD)SCHEMATIC LIBRARY DOCUMENTS3.在原理图设计窗口中,打开当前窗口中没有的工具栏的菜单操作是( C ):A)Edit->UndoB) Place-> Sheet SymbolC)View->T oolbarsD) Design->Loads Nets4.Wiring tools 工具栏和Drawing tool工具栏都有画直线的工具,它们的区别是( B )。
A)都没有电气关系B)前有电气关系后者没有C)后有电气关系前没有D)都有电气关系5. 执行File/New 菜单,画原理图时,选择( C )图标。
A)PCB DOCUMENTSB)PCB LIBRARY DOCUMENTSC)SCHEMATIC DOCUMENTSD)SCHEMATIC LIBRARY DOCUMENTS6. 禁止布线框画在( A )A)禁止布线层B)顶层C)底层D)丝印面7. 在PCB板中,一般将放置元器件的面称为( D )A)焊接面B)丝印面C)禁止布线层D)元件面8.被选中元件周围,有一个( A )色矩形框A)黄色B) 蓝色C)红色D) 紫色9.SCH 不可以完成的工作( A )A)自动布线B)画导线C)插入文字标注D)元件移动10.SCH系统中不可以改变元件放置方向的功能键是( B )。
Protel99 SE试题汇编
![Protel99 SE试题汇编](https://img.taocdn.com/s3/m/9bb3f512a21614791711288b.png)
计算机辅助设计(Protel平台)Protel 99SE试题汇编(绘图员级)(精编版)电子与电气工程学院2008.11目录第一单元原理图环境设置 (2)1.1 第1题 (2)1.2 第2题 (3)1.3 第3题 (4)1.4 第4题 (5)1.5 第5题 (6)第二单元原理图库操作 (7)2.1 第1题 (7)2.2 第2题 02.3 第3题 02.4 第4题 02.5 第5题 0第三单元原理图设计 (2)3.1 第1题 (2)3.2 第2题 (4)3.3 第3题 (5)3.4 第4题 (7)3.5 第5题 (9)第四单元检查原理图及生成网络表 (11)4.1 第1题 (11)4.2 第2题 (12)4.3 第3题 (13)4.4 第4题 (14)4.5 第5题 (15)第五单元印刷线路板(PCB)环境设置 (16)5.1 第1题 (16)5.2 第2题 (17)5.3 第3题 (18)5.4 第4题 (19)5.5 第5题 (20)第六单元 PCB库操作 (21)6.1 第1题 (21)6.2 第2题 (23)6.4 第4题 (27)6.5 第5题 (29)第七单元 PCB布局 (31)7.1 第1题 (31)7.2 第2题 (33)7.3 第3题 (34)7.4 第4题 (35)7.5 第5题 (36)第一单元原理图环境设置1.1 第1题【操作要求】1.图纸设置:在考生文件夹中创建新原理图文件,命名为X1-01.sch。
设置图纸大小为A4,水平放置,工作区颜色为233号色,边框颜色为63号色。
2.栅格设置:设置捕捉栅格为5mil,可视栅格为8mil。
3.字体设置:设置系统字体为Tahoma、字号为8、带下划线。
4.标题栏设置:用“特殊字符串”设置制图者为Motorola、标题为“我的设计”,字体为华文彩云,颜色为221号色,如样图1-01所示。
保存操作结果。
【样图1-01】【操作要求】1.图纸设置:在考生文件夹中创建新文件夹,命名为X1-02.sch。
protel99试题及答案
![protel99试题及答案](https://img.taocdn.com/s3/m/f5dd74dfc0c708a1284ac850ad02de80d4d80692.png)
protel99试题及答案Protel99理论试题库一、填空题1、软件环境要求运行在Window98/2000/NT或者__________操作系统下。
硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上,显示分辨率为__________.2、Protel99SE主要由原理图设计模块(Schematic模块),印制电路板设计模块(PCB设计模块),__________模块和__________模块组成。
3、文件管理,Protel9SE的各菜单主要是进行各种文件命令操作,设置视图的显示方式以及编辑操作。
系统包括File,Edit,__________,__________和Help共5个下拉菜单。
4、Protel99SE提供了一系列的工具来管理多个用户同时操作项目数据库。
每个数据库默认时都带有设计工作组(DeignTeam),其中包括Member,Permiion,Seion3个部分。
Member自带两个成员:系统管理员(Admin)和__________。
系统管理员可以进行修改密码,增加__________,删除设计成员,修改权限等操作。
5、Protel99SE主窗口主要由标题栏,菜单栏,工具栏,设计窗口,__________,__________,状态栏以及命令指示栏等部分组成。
6、原理图设计窗口顶部为主菜单和主工具栏,左部为设计管理器(DeignManager),右边大部分区域为__________,底部为状态栏和命令栏,中间几个浮动窗口为常用工具。
除__________外,上述各部件均可根据需要打开或关闭。
7、图纸方向:设置图纸是纵向和横向。
通常情况下,在__________时设为横向,在__________时设为纵向。
10、原理图设计工具包括画总线、画总线进出点、__________、放置节点、放置电源、__________、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。
Protel 99 SE练习题(多选题)
![Protel 99 SE练习题(多选题)](https://img.taocdn.com/s3/m/e9f73282e53a580216fcfeeb.png)
Protel试题集---多选题1.Protel 99 SE 由()设计系统组成。
A.SchematicB.PCBC.FPGAD.VHDL2.Protel 99 SE 可以直接创建和打开()文件。
A.PCBB.PCB LibraryC.PCB ProjectD.Text Document3.使用()操作,可以实现Protel 99 SE图样放大与缩小控制。
A.View菜单命令B.键盘按键C.鼠标移动D.工具栏按钮4.往原理图编辑平面上放置元器件的方法主要有()A.执行Place/partB.从元器件库管理器面板中选取C.使用常用元器件工具命令按钮D.连线工具栏上放置元器件按钮5.元器件Properties(属性)操作框中设置的内容主要有()A.DesignatormentC.Library refD.Parameters list6.原理图设计选择元器件的方法有()A.鼠标直接选择B.主工具栏中的按钮C.菜单命令D.键盘快捷按键7.Protel 99 SE实现选择元器件的复制命令有()A.Edrt/CopyB.Ctrl+CC.E+CD.任意键8.Protel 99 SE实现选择元器件的剪切命令有()A.Edit/CutB.Ctrl+XC.E+TD.任意键9.Protel 99 SE实现选择元器件的粘贴命令有()A.Edit/PasteB.Ctrl+VC.E+PD.任意键10.Protel 99 SE为原理图设计提供的导线(Wire)模式有()A.90B.45C.自动布线D.任意11.Proetel 99 SE 为原理图设计提供的绘制直线(line)模式有()A.90B.45C.自动布线D.任意12.初始状态的设置有( )途径。
A.“.IC”设置B.“.NS”设置C.定义元器件属性D.仿真类型13.要对电路图进行仿真分析,应使其包含()必要信息。
A.仿真器模型B.激励信号源C.网络标号D.初始条件14.当电路仿真完成后,仿真器输出()文件。
Protel 99se题库
![Protel 99se题库](https://img.taocdn.com/s3/m/c2e34db8960590c69ec376d1.png)
Protel 99SE题库1、Protl99具有什么新功能?2、Protl99包含哪几个基本组件?分别说明其功能。
3、Protl99对运行环境有什么要求?4、Protl99文档管理采用设计数据库文件管理方式有什么好处?5、说明Protl99的主窗口界面的基本组成部分的含义。
6、说明设计管理的功能及使用方法。
7、如何对设计文档设置密码和修改密码?8、如何进行文档的导出和导入?9、如何调出原理图编辑器?10、试新建一个原理图编辑文件,并画一张简单电路原理图。
11、为什么放置元件前应先打开原理图元件库?怎样打开原理图元件库?12、说明放置元件,连线、节点的操作方法。
13、画出原理图编辑的流程图。
14、理图设计工具栏有哪几个?如何打开/关闭工具栏?15、说明原理图编辑主工具栏各按钮的意义。
16、“Wiring Tools”工具栏和“Drawing Tools”工具栏都可以画直线,二者在性质上有何区别?17、画面区显示状态调整有几种操作方法?具体操作时有什么区别?18、说明图样参数设置的步骤。
19、在原理图编辑平面上放置元件的方法有几种?为什么在放置元件前要先打开相应的元件库?20、说明打开原理图元件库的方法。
21、如何对放置的元件进行属性编辑?22、如何对元件位置进行移动调整?23、如何对设计平面上的图形元件进行排列?24、说明连接线路的方法。
一般连线和总线的区别在哪里?25、如何放置端口?如何放置节点?26、什么叫层次原理图?说明层次原理图的设计步骤。
27、说明原理图电气法则测试步骤。
28、为什么要将原理图生成各种报表文件?网络表文件有什么用途?29、说明用打印机打印原理图的设置方法。
30、说明进入元件库编辑器主窗口的方法步骤。
31、浏览管理器由哪些部分组成?32、试创建一个晶闸管元件,并将其放置到原理图编辑器的编辑区中。
33、将上题所创建的晶闸管元件重新命名,并存入另一元件库中。
34、启动PCB编辑器后,热键不起作用,如何处理?如何打开和关闭放置工具栏?35、怎样设置光标形状?如何改变公、英制单位制?要求显示焊盘号,如何设置?36、简述印制电路板的基本结构及各个层面的作用。
最新Protel99SE选择、填空和简答试题及答案资料
![最新Protel99SE选择、填空和简答试题及答案资料](https://img.taocdn.com/s3/m/1b0848075a8102d276a22fa7.png)
一、Protel试题集---单选题1.Protel 99SE是用于()的设计软件。
BA电气工程B电子线路C机械工程D建筑工程2.Protel 99 SE原理图文件的格式为()。
CA*.Schlib B*.SchDoc C*.Sch D*.Sdf C3.Protel 99 SE原理图设计工具栏共有(7 )个。
?A. 5B. 6C. 7D. 84.执行()命令操作,元器件按水平中心线对齐。
CA.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行()命令操作,元器件按垂直均匀分布。
BA.V erticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行()命令操作,元器件按顶端对齐。
BA.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.DA. Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.CA.Align Right B.Align Top C.Align Left D.Align Bottom风嗯9.执行( )命令操作,元气件按右端对齐.AA.Align RightB.Align TopC.Align LeftD.Align Bottom10.原理图设计时,按下( )可使元气件旋转90°。
BA.回车键B.空格键C.X键D.Y键11.原理图设计时,实现连接导线应选择( )命令.BA.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12.要打开原理图编辑器,应执行( )菜单命令. CA.PCB ProjectB.PCBC.SchematicD.Schematic Library13.在原理图设计图样上放置的元器件是()。
PROTEL99 SE 软件设计 样题
![PROTEL99 SE 软件设计 样题](https://img.taocdn.com/s3/m/668bbbe49b89680203d82513.png)
PROTEL99 SE 软件设计样题-1单选题1: 以下哪一个是印制电路板图的常用库文件?A:Advpcb.ddbB:TI Databooks.ddbC:Simulation Models.ddbD:Intel Databooks.ddb答案 :A2: 在 Protel 99 SE 的设计环境中,刷新视图的快捷键为:A:HomeB:EndC:Page UpD:Page Down答案 :B3: 在画印制电路板图时,编辑焊盘属性中,哪一项为焊盘序号?A:ShapeB:Hole SizeC:DesignatorD:Layer答案 :C4: 进入电路原理图设计环境的方法:A: 从 Windows 资源管理器点击 .EXE 文件B: 快捷键C: 双击电路原理图 .SCH 文档D: 从 Protel 99 SE 的菜单进入答案 :C5: 绘制电路原理图时,放置元器件的快捷键为:A:Alt + P, PB:Alt + P, OC:Alt + P, Windows 98D:Alt + P, N答案 :A6: 编辑印制电路板图时,放置铜箔走线的工具为 Place 菜单下的哪一项命令?A:TrackB:PartC:WireD:Component答案 :A7: 电路原理图设计步骤首先进行:A: 设置电路原理图设计环境B: 创建元器件库C: 放置元器件D: 电路原理图布线答案 :A多选题8: 画印制电路板图时,放置元器件封装命令有以下几种途径?A: 菜单命令: Place\ComponentB: 使用快捷键: Alt+P, FC: 使用快捷键: Alt+P, CD: 单击工具栏上的 PlaceComponent 按钮答案 :ACD9: 画电路原理图时,放置节点命令有以下几种途径?A: 菜单命令: Place\ JunctionB: 菜单命令: Place\ PortC: 使用快捷键: Alt+P, JD: 使用快捷键: Alt+P, B答案 :AC10:Protel99 SE 中支持的电路分析类型有 :A: 静态工作点分析B: 交流小信号分析C: 瞬态分析D: 参数扫描分析答案 :ABCD11: 画电路原理图时不规范的连线,造成印制板图与原理图不相符,有一些网络没有连上。
Protel99se复习题
![Protel99se复习题](https://img.taocdn.com/s3/m/f299200fb5daa58da0116c175f0e7cd18425188b.png)
Protel99se复习题Protel 99 SE复习题简答题:1.印制电路板的分类及其特点。
2.要绘制电路图,请详细阐述建立一个原理图的完整过程。
(提示:要先建立项目)3.元器件的旋转。
4.阐述元件删除的3种方法的使用。
5.元件属性的编辑。
6.阐述制作下面元件库中元件的详细步骤。
7.制作PCB板,请详细阐述步骤。
8.各工作层面的含义,用处。
9.如何修改PCB中电源线的宽度为30mil。
(要求修改后的影响要尽可能小)10.封装库的制作。
11. 全局修改1.将原理图中的元件及电气连接关系转到印制板文件中有几种方法?如何实现?答:2种,网络表方式和更新方式①网络表方式——完成原理图编辑后,执行Design\Create Netlist…,可得到网络表文件(.net); 在PCB编辑器窗口内,执行Design\Load Netlist…\Browse…,在“Select”(选择)窗口内当前设计文件包中找出并单击网络表文件,然后单击“OK”返回,可看到装入的元件、焊盘等信息。
②更新方式——SCH编辑器状态下,执行Design\Update PCB…,在“Update Design”(更新设计)窗口内指定有关内容;单击“Preview Change”(变化预览),可观察更新后发生的改变。
2、印制电路板有哪些类型?简述它们的特点。
(不完整哈)答:单面板:一面敷铜(焊锡面),另一面空白(元件面),工作频率低双面板:两面敷铜,金属化过孔多层板:面积小,工作频率高纸质覆铜箔层压板玻璃布覆铜箔层压板。
3、写出常用电阻、电容、极性电容的封装名称。
答:AXIAL0.3~AXIAL1.0;RAD0.1~RAD0.4;RB.2/.4~RB.5/1.04.在元件属性中,Lib Ref、Footprint、Designator、PartType 分别代表什么含意?5.原理图中元件的全局替换6.向图纸上放置R1-R5 5个电阻值为10k的电阻,要求放到图纸上后不能再修改。
Protel99 SE上机练习册
![Protel99 SE上机练习册](https://img.taocdn.com/s3/m/d9a295a7284ac850ad02426e.png)
Protel99 SE 上机练习一[练习1]试关闭和显示画图工具按钮、绘图工具按钮和电源地线工具按钮。
提示 执行菜单view /Too1 bars /Wiring Tools 、View /Tool bars /Drawing Tools 、Power 0bjects 。
[练习2]向原理图中放置阻值为3.2k 的电阻、容量为l 微法的电容、型号为1N4007的二极管、型号为2N2222的三极管、单刀单掷开关和4脚连接器。
注意修改属性。
提示 电阻(RES2)、电容(CAP )、二极管(DIODE )、三极管(NPN )、单刀单掷开关(SW SPST )和4脚连接器(CON4)都在 Miscellaneous Devices .Lib 元件库中。
[练习3]在练习2的基础上练习:(l )选择3.2k 电阻,复制井粘贴该电阻,然后取消选择。
(2)删除二极管,并用恢复按钮将二极管恢复。
(3)删除三极管。
(4)删除电容,然后粘贴该电容。
(5)用鼠标选择几个元件,然后删除这些被选择的元件。
(6)将该电路图存盘。
[练习4]试关闭和使能电气捕捉栅格功能,观察电气栅格在连线时具有的作用。
[练习5]试关闭和使能电气连接点,观察画“丁”字连线时的区别。
[练习6]放置网络标记,试更改字型和字号,并连续放置D1- D9十个网络标记。
[练习7]从TI Databook \TI TTL Logic 1988(Commercia1.lib )元件库中取出74LS273和74LS373,按照如图1.1所示电路,练习放置总线接口、总线和网络标记。
....图1.1[练习8]选取电源和地线工具,试更改它们的形状和标记。
[练习9]试画出如图1.2所示的两级放大器电路。
....图1.2Protel99 SE上机练习二[练习1] 集成三端稳压器电路如图2.1所示,试画出它的原理图。
元件见下表。
图2.1[练习2]信号源电路如图2.2,画出它的原理图。
protel 99se选择题及答案
![protel 99se选择题及答案](https://img.taocdn.com/s3/m/f09add5f2cc58bd63086bd8b.png)
1. Protel99SE是用于()的软件。
A. 电气工程B. 电子线路C. 机械工程D. 建筑工程2. Protel99SE的设计数据库文件扩展名是()。
A. SchB. LibC. PcbD. Ddb3. Protel99SE中的杂元件库是()。
A. SimB. Miscellaneous DevicesC. Inter DataBooksD. Nsc Databooks4. Protel99SE使用英制单位,下列英制单位值与公制之间关系正确的是()。
A. 1mil=0.2254mmB. 1inch=25.4mmC. 1mm=4milD. 1inch=100mil5. 下列关键词中哪个是捕获栅格()。
A. GridB. Electrical GridC. Visiable GridD. Snap Grid6.如果删除原理图中的许多对象,可以先选取这些对象,然后利用Edit菜单中的()命令将它们一次性全部删除。
A. CutB. DeleteC. ClearD. Copy7. Protel99SE中放置元件应使用Place菜单中哪个选项()。
A. PortB. Power PortC. PartD. Wire8.Protel99SE中属于模板文件的是()。
A. B. C. D.9.印刷电路板又称为()。
A.SCH B. PCB C. DDB D. Lib10. Protel99SE原理图设计中清除被选中对象按钮是()。
A. B. C. D.11.软件在PCB板编辑器自动装入原理图图中的网络连接及元件封装需要()。
A.在项目文件下进行 B. 不在项目文件下进行C. 在原理图文件下进行D. 不在原理图文件下进行12. Protel中二极管的名称是()。
A. RESB. CAPC. DIODED. SW13.下列属于电阻封装的是()。
A. B. AXIAL0.3 C. SIP4 D. RES414. 绘制层次电路图用到的特殊工具是()。
protel99se印制电路板设计题库
![protel99se印制电路板设计题库](https://img.taocdn.com/s3/m/cb97a41204a1b0717ed5dd6d.png)
印制电路板设计练习题011.建立Protel设计数据库文件,文件名为设计者姓名(汉字)。
将文件保存在D 盘根目录下。
2.新建元件电气图形符号库文件,文件名为1.lib。
a)在1.lib中新建图1所示电气图形符号。
图1b)设置此元件名称为TS;默认标号为S?。
3.新建电路图文件,文件名为2.sch。
a)设置图纸选项:图纸大小为A4、水平放置、工作区颜色为233;用“特殊字符串”设置图纸标题为“开关电源”,字体为仿宋_GB2312,字号为二号,颜色为5。
b)绘制如图2所示电路图。
地线的网络标号为GND。
图纸中元件及封装名按表1定义。
表1:编号元件元件标号PCB封装1 CON3 J1 SIP32 CON2 J2 SIP23 RES2 R14 INDUCTOR L15 CAP C16 TRANS1 T1 EI-167 TS S1 DIP48 DIODE D19 OPTOISO1 U1 DIP410 ELECTRO1 C2图2c)对电路图执行电气规则检查,各选项采用默认值。
保存检查报告,文件名为默认。
d)生成此电路图的PCB网络表,格式为Protel。
保存网络表,文件名为默认。
4.新建PCB元件封装库文件,文件名为3.lib。
按图3尺寸设计变压器T的封装图,将此封装命名为EI-16。
焊盘直径为160mil,内孔直径为40mil。
图3中的尺寸线起标注的作用。
图35.新建PCB文件,文件名为4.PCB。
a)用PCB向导新建PCB文件。
PCB形状如图4所示,外框为机械层4,内框为禁止布线层。
尺寸线的单位为mil。
在板的两个角添加螺钉安装孔,安装孔半径为1.55mm,孔中心距边缘200mil。
图4b)可能用到的PCB元件封装库有Advpcb和包含自制变压器封装的库等。
6.PCB元件布局。
a)载入PCB网络表,将元件合理布局。
b)隐藏全部元件的参数;元件标号放在元件的左上方或其它恰当的地方。
元件标号的字体高度设为50,宽度为6。
protel99 SE理论测验单选题
![protel99 SE理论测验单选题](https://img.taocdn.com/s3/m/124f25431711cc7931b71696.png)
一、单选题1.Protel99SE是一个()A.操作系统B.高级语言C.EDA软件D.办公应用软件2.Protel中1mil等于多少毫米?()A.0.01mm B2.54mm. C.40mm D.0. 0254mm3.Protel中1mm约等于多少mil?()A.40milB.0.0254milC.1milD.2.54mil4.计算机辅助设计软件的英文缩写为:()A.CAMB.CADC.EDAD.CAE5.电路原理图的电器规则检查的英文缩写为:()A.ERCB.PCBC.DRCD.PLD6.在Protel中,同一个元件允许有多个不一致的电气符号与之对应,这反映了设计的()A.兼容性B.普适性C.灵活性D.逻辑性7.在原理图环境设计中,【电气栅格】选项可以设置()A.可视栅格B.跳跃栅格C.捕捉栅格D.标题栏8.主窗口的标签分布在()A.左边B.右边C.下面D.以上都有可能9.用Protel中,电路原理图设计步骤首先进行()A.设置电路原理图设计环境B.创建元器件库C.放置元器件D.电路原理图布线10.在我们用Protel绘制电路原理图时,首先须进行文档设置,即设定图纸大小.方向.套用图纸模板等操作,能实现上述操作的是()A.Edit\ChangeB.Design\Document OptionsC.Tool\Schematic PreferencesD.Project\Project Options11.电路原理图设计的结果不产生()A.电路原理图B.PCB库C.元器件列表D.网络表12.网络标识符中不包括哪一项()A.电路连线B.网络标号C.总线入口D.元器件引脚13.在画电路原理图时,编辑电路对象的属性中,哪些不是地线的符号?()A.BarB.Power GroundC.Signal GroundD.EARTH14.Protel电路原理图中,将元件在水平方向上翻转,要用到下面哪个键:()A.X键B.Y键C.Shift键D.Space键15.Windows目录的文件结构是()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
项目一: Protel 99 SE电路设计基础任务一:Protel 99 SE的基本操作一、任务目的Protel 99 SE的基本操作主要包括文件的建立,导入导出,为文件进行加密,创建工作组及设置成员权限等操作。
本训练的目的主要让学生掌握这些基本操作。
二、任务内容与步骤:1、启动Protel 99 SE,在D盘建立名为Protel的文件夹,并在文件夹中建立名为lx1.ddb设计数据库文件。
2、在上题数据库中建立一个名为小信号功率放大器电路的原理图文件(Schematic Document)、一个名为小信号功率放大器电路的印刷电路板文件(PCB Document),并打开。
然后将小信号功率放大器电路.SCH, 小信号功率放大器电路. PCB导出到桌面上。
3、选择适当的菜单命令,将上题打开的文件窗口进行水平分割、垂直分割及平铺。
4、在Protel的文件夹中建立名为lx2.ddb设计数据库文件,文件类型Windows File System。
5、在Protel的文件夹中建立名为lx3.ddb设计数据库文件,文件类型MS Access Database,并对数据库进行加密,密码为student。
观察Windows File System及MS Access Database两种类型的区别。
6、在Protel的文件夹中建立名为lx4.ddb设计数据库文件,将步骤2中桌面上的小信号功率放大器电路.SCH, 小信号功率放大器电路. PCB导入。
7、在Protel的文件夹中建立名为lx5.ddb设计数据库文件,创建两个设计组成员(Guest)zhanghong和waangyan,分别输入密码。
设置工作权限,admin的权限为(Read)、写(Write)、删除(Delete)、创建(Create),Guest的权限为(Read)、写(Write).项目二:电路原理图设计基础任务一:原理图的环境设置一、任务目的使用Design/Options和Tools/Preferences1这两个菜单设置设计环境。
二、实训环境1、WINDOWS98/2000/XP环境2、PROTEL 99 SE软件三、任务内容与步骤:1、启动Protel 99 SE,在D盘建立名为Protel的文件夹,在Protel 的文件夹中建立名为student.ddb设计数据库文件,新建原理图文件,命名为Lx1.sch。
设置图纸大小为A4,水平放置,工作区颜色为220号色,边框颜色为45号色。
标题栏设置:用“特殊字符串”设置制图者为tianjin、标题为“攻放”,字体为华文彩云,颜色为121号色。
次开发2、在student.ddb中创建原理图文件,命名为LX2.sch。
自定义图纸大小:宽度为850、高度为450,垂直放置,工作区颜色为299号色。
网格设置:SnapOn为10 mil,Visible为10 mil。
字体设置:系统字体为仿宋体、字号为8,字形为斜体。
可视网格为点状,取消重复操作次数为60次。
设置系统字体:将Use Client System Font For All Dialogs复选框取消选择。
标题栏设置:用“特殊字符串”设置文档编号为“1-10”、标题为“稳压电源”,字体为华文行楷,颜色为238号色,不显示图纸的参考边框。
3、在student.ddb中创建原理图文件,命名为LX3.sch。
标题栏设置:标题栏显示方式为ANSI,用“特殊字符串”设置地址为Mining Street,Washington,10 张原理图中的第一张。
不显示图纸的参考边框。
把光标设置成大十字45度。
4、在student.ddb中创建原理图文件,命名为LX5.sch电路原理图文件。
练习打开及关闭Main Tools(主工具栏)、Wiring Tools(布线工具栏)、 Drawing Tools(绘图工具栏)、 Power Objects(电源及接地工具栏)、 Digital Objects (常用器件工具栏)、 Simulation Sources(信号仿真源工具栏)、 PLD Toolbar (PLD工具栏),放大及缩小原理图。
项目三:原理图设计任务一:简单原理图的绘制与编辑一、任务实施目的1、熟悉画原理图工具2、掌握画原理图基本操作,绘制原理图二、实训环境1、WINDOWS98/2000/XP环境2、PROTEL 99 SE软件三、任务的内容与步骤:[练习1] 在原理图中放置阻值10k的电阻、容量为10微法的电解电容、型号为IN4001的二极管、型号为2N2222三极管、单刀单掷开关和2脚连接器。
注意修改属性。
[练习2] 在练习1的基础上,练习:(1)选择10k电阻,复制并粘贴该电阻,然后取消选择;(2)删除二极管,并用恢复按钮将二极管恢复。
(3)删除三极管。
(4)删除电容,然后粘贴该电容。
(5)用鼠标选择几个元件,然后删除这些被选择的元件。
(6)将该电路图存盘。
[练习3] 试关闭和使能电气捕捉栅格,观察电气栅格在连线时具有的作用。
[练习4] 试关闭和使能电气连接点,观察画"丁"字连线时的区别。
[练习5] 放置网络标记,试更改字型和字号,并连续放置D1-D9十个网络标记。
[练习6] 选取电源和地线工具,试更改它们的形状和标记。
[练习7] 按照下图画一个共发射极放大电路,电路中的元件都取自Miscellaneous Devices.lib库。
(1)要求图纸尺寸为A4,去掉标题栏,关闭显示栅格,使能捕捉栅格和电气栅格,使能自动连接点。
(2)画完电路后,要按照图中元件参数逐个设置元件属性,但是元件要自动编号,并进行电气规则检查。
(2)最后形成该电路的网络表。
任务二:直流稳压电源的设计(1)一、任务目的1、熟悉画原理图工具2、掌握画原理图基本操作,绘制原理图二、实训环境1、WINDOWS98/2000/XP环境2、PROTEL 99 SE软件三、任务要求:1、建立设计数据文件,文件名为设计者.DDB。
所有文件均保存在E:\ 练习的根目录下。
2、新建原理图元件库,文件名设计者.lib。
3、新建原理图文件,文件名为直流稳压电源的设计(1).SCH。
四、任务内容与步骤:[练习1] 稳压电源电路原理如下,原理如图1所示,试画出它的原理图。
1.直流稳压电源的作用及组成:电子设备都需要稳定的直流电源。
功率较小的直流电源大多数都是将50Hz的交流电经过整流、滤波和稳压后获得。
整流电路用来将交流电压交换为单项脉动的直流电压;滤波电路用来滤除整流后单向脉冲电压中的交流成分,变成平滑的直流电压;稳压电路的作用是当输入交流电压波动时、负载和温度变化时,维持输出直流电压的稳定。
小功率直流电源有电压变压器、整流、滤波电路和稳压电路组成。
随着人们对电的要求水平的提高,对直流电源的主要要求是输入电压变化以及负载变化时,输出电压应保持稳定,即使直流的电压调整及输出电阻越小越好,同时也要求纹波电压要小。
2.电路图220v市电经变压器输出9v交流,经桥式整流,大电容滤波得到9v电压,再加一个0.1uf小电容滤除电源中的高频分量。
考虑到制作过程中电源空载使得电容放电,可在输出电容并上1KW大功率电阻,另外还要给7805来获得5v电压,万一输出短路,大电容会使稳压块由于反电流冲击而破坏,加一个二极管可使反向电流流向输入端,从而起到保护作用。
3.整流部分此实验的整流部分主要采用桥式电路,即由四个二极管交叉而成。
但使用二极管时应注意以下问题:1) 最大整流电路 If指二极管长期运行允许通过的最大正向平均电流。
若使用时超过此值,有可能烧坏二极管。
2) 最高反向工作电压Urm指允许施加在二极管两端的最大方向电压通常为击穿电压的一半。
3) 反向电流Ir指二极管未击穿时的反向电流值。
其值会随温度的升高而急剧增加,其值越小,二极管的单向导电性越好。
但是反向电流值会随温度的上升而显著增加。
4) 最高工作频率f指保证二极管单向导电时的最高导电频率。
当工作频率超过其限度时,二极管的单向导电性能就会变差。
其实桥式整流电路相当于理想二极管,即正偏时导通,电压降为零,相当于理想开关闭合;反偏时截止,电流为零,相当于理想开关断开。
整流电路包括单向半波整流电路和桥式整流电路。
半波整流电路结构简单,使用元件少,但整流效率低,输出电压脉动大。
因此,它只适用于要求不高的场合。
为了克服半波整流的缺点,常采用桥式整流电路。
4.滤波部分整流电路将交流电变为脉动直流电,但其中含有大量的交流成分(称为纹波电压)。
为了获得平滑的直流电压,应在整流电路的后面加接滤波电路,以滤去交流部分。
此电路采用的是电容滤波电路,即在桥式整流电路输出端与负载之间并联一个大电容。
原理如下:在整流电路采用电容滤波后使二极管得到的时间缩短,由于电容C充电的瞬时电流较大,形成了浪涌电流,容易损坏二极管,故在选择二极管时,必须留有足够的电流裕量,以免烧坏。
5.稳压部分稳压器采用78L05系列即输出电压值5伏,属于三段固定输出集成稳压,两边输入输出中间接地。
为了防止电流或电压过大用二极管并联稳压器,当电流、电压过大时二极管起到开关作用对其进行保护。
[练习2]画好图后:(1)请进行电气规则检查(选择Tools/ERC菜单)。
(2)请做元件表(选择Report/Bill of Material或Edit/Export to Spread 菜单)(3)请做网络表(选择Design/Create Netlist)任务三、直流稳压电源的设计(2)一、任务目的1、熟悉画原理图工具2、掌握画原理图基本操作,绘制原理图二、实训环境1、WINDOWS98/2000/XP环境2、PROTEL 99 SE软件三、任务要求:1、建立设计数据文件,文件名为设计者.DDB。
所有文件均保存在E:\ 练习的根目录下。
2、新建原理图元件库,文件名设计者.lib。
3、新建原理图文件,文件名为稳压电路.SCH。
四、任务实施内容与步骤:[练习1]稳压电源电路如图1所示,试画出它的原理图。
VC CGND[练习2]画好图后:(1)请进行电气规则检查(选择Tools/ERC菜单)。
(2)请做元件表(选择Report/Bill of Material或Edit/Export to Spread 菜单)(3)请做网络表(选择Design/Create Netlist)任务三:调光灯电路原理图的设计一、任务目的1、熟悉画原理图工具2、掌握画原理图基本操作,绘制原理图二、实训环境1、WINDOWS98/2000/XP环境2、PROTEL 99 SE软件三、任务要求:1、建立设计数据文件,文件名为设计者.DDB。
所有文件均保存在E:\ 练习的根目录下。
2、新建原理图元件库,文件名设计者.lib。
