第一章测试1.封装会使芯片包裹的更加紧实，因此提供散热途径不是芯片封装要实现的功能。
（）A:对B:错答案:B2.按照封装中组合使用的集成电路芯片的数目，芯片封装可以分为单芯片封装和多芯片封装两类。
（）A:错B:对答案:B3.按照针脚排列方式的不同，针栅排列可以提供较高的封装密度，其引脚形式为（）。
A:背部引脚形态B:周边引脚形态C:底部引脚形态D:中心引脚形态答案:C4.针栅阵列式封装的引脚分布形态属于（）。
A:底部引脚B:单边引脚C:四边引脚D:中心引脚答案:A5.集成电路的零级封装，主要是实现（）。
A:芯片内部器件的互连B:芯片内部不同功能电路的连接C:打码D:键合引线答案:AB第二章测试1.硅晶圆可以直接用来制造IC芯片而无需经过减薄处理工艺。
（）A:错B:对答案:A2.当金-硅的质量分数为69%和31%时能够实现共熔，且共熔温度最低。
（）A:错B:对答案:B3.玻璃胶粘贴法仅适用于（）。
A:塑料封装B:陶瓷封装C:金属封装D:玻璃封装答案:B4.以下芯片互连方式，具有最小的封装引线电容的是（）。
A:WB键合B:FC焊接C:Hot-WB键合D:TAB键合答案:B5.集成电路芯片封装的工序一般可分为（）。
A:前道工序B:第二工序C:第一工序D:后道工序答案:AD第三章测试1.轴向喷洒涂胶工艺的缺点为成品易受到水气侵袭。
（）A:对B:错答案:A2.碳化硅是半导体，因此它不能作为陶瓷封装的材料。
（）A:错B:对答案:A3.陶瓷封装工艺首要的步骤是浆料的制备，浆料成分包含了无机材料和（）。
A:玻璃粉末B:有机材料C:塑料颗粒D:陶瓷粉末答案:B4.金属封装所使用的的材料除了可达到良好的密封性之外，还可提供良好的热传导及（）。
A:抗腐蚀B:保护C:电屏蔽D:支撑答案:C5.降低密封腔体内部水分的主要途径有以下几种（）。
A:采取合理的预烘工艺B:抽真空工艺C:尽量降低保护气体的湿度D:避免烘烤后管壳重新接触室内大气环境答案:ACD第四章测试1.双列直插封装的引脚数可达1000以上。
微电子封装的技术ppt
后段封装流程
划片
装片
将制造好的半导体芯片从晶圆上分离出来， 成为独立的个体。
将独立的半导体芯片按照一定的顺序和方式 装入封装壳内。
引线键合
打胶
通过金属引线将半导体芯片的电极与封装壳 的引脚相连，实现电路连接。
用环氧树脂等材料将半导体芯片和引线进行 固定和密封，以保护内部的电路。
封装测试流程
功能测试
信号完整性
高速信号传输过程中需要考虑信号完整性，包括 信号幅度、时间、相位等因素。
时序优化
高速信号传输需要优化时序关系，确保信号传输 的稳定性和可靠性。
高性能化趋势
多核处理器
采用多核处理器技术，提高计 算速度和性能。
GPU加速
采用GPU加速技术，提高图像处 理、人工智能等应用的性能。
存储器集成
将存储器与处理器集成在同一封装 内，提高数据处理速度和性能。
陶瓷材料
具有高导热、高绝缘、高强度和化学稳定性等特点，是微电子封装中应用最广泛 的材料之一，包括氧化铝、氮化硅和碳化硅等。
塑料材料
具有成本低、易加工和重量轻等特点，是微电子封装中应用最广泛的材料之一， 包括环氧树脂、聚酰亚胺和聚醚醚酮等。
最新封装设备
自动测试设备
用于检测芯片的性能和质量，包括ATE(Automatic Test Equipment)和ETE(Electronic Test Equipment)等。
其他领域
医疗设备
微电子封装技术可以实现医疗设备的信号传输和处理，提高医 疗设备的性能和稳定性。
航空航天
微电子封装技术可以实现航空航天设备的信号传输和处理，提高 航空航天的性能和稳定性。
智能家居
微电子封装技术可以实现智能家居设备的信号传输和处理，提高 智能家居的性能和稳定性。
微电子封装技术

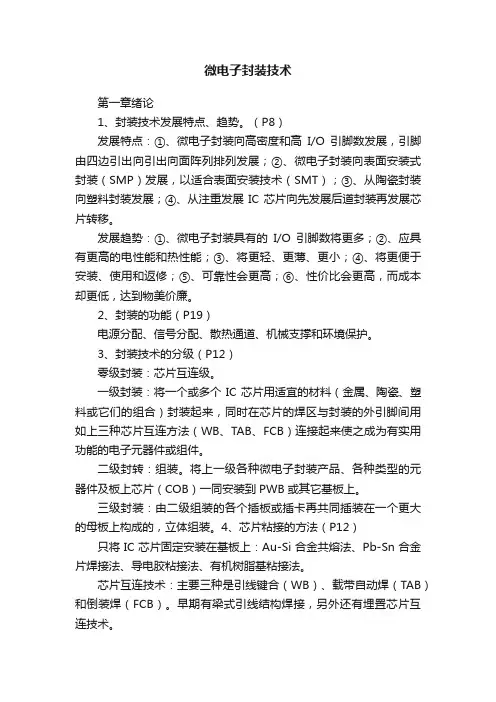

微电子封装技术第一章绪论1、封装技术发展特点、趋势。
（P8）发展特点：①、微电子封装向高密度和高I/O引脚数发展，引脚由四边引出向引出向面阵列排列发展；②、微电子封装向表面安装式封装（SMP）发展，以适合表面安装技术（SMT）；③、从陶瓷封装向塑料封装发展；④、从注重发展IC芯片向先发展后道封装再发展芯片转移。
发展趋势：①、微电子封装具有的I/O引脚数将更多；②、应具有更高的电性能和热性能；③、将更轻、更薄、更小；④、将更便于安装、使用和返修；⑤、可靠性会更高；⑥、性价比会更高，而成本却更低，达到物美价廉。
2、封装的功能（P19）电源分配、信号分配、散热通道、机械支撑和环境保护。
3、封装技术的分级（P12）零级封装：芯片互连级。
一级封装：将一个或多个IC芯片用适宜的材料（金属、陶瓷、塑料或它们的组合）封装起来，同时在芯片的焊区与封装的外引脚间用如上三种芯片互连方法（WB、TAB、FCB）连接起来使之成为有实用功能的电子元器件或组件。
二级封转：组装。
将上一级各种微电子封装产品、各种类型的元器件及板上芯片（COB）一同安装到PWB或其它基板上。
三级封装：由二级组装的各个插板或插卡再共同插装在一个更大的母板上构成的，立体组装。
4、芯片粘接的方法（P12）只将IC芯片固定安装在基板上：Au-Si合金共熔法、Pb-Sn合金片焊接法、导电胶粘接法、有机树脂基粘接法。
芯片互连技术：主要三种是引线键合（WB）、载带自动焊（TAB）和倒装焊（FCB）。
早期有梁式引线结构焊接，另外还有埋置芯片互连技术。
第二章芯片互连技术（超级重点章节）1、芯片互连技术各自特点及应用引线键合：①、热压焊：通过加热加压力是焊区金属发生塑性形变，同时破坏压焊界面上的氧化层使压焊的金属丝和焊区金属接触面的原子间达到原子引力范围，从而使原子间产生引力达到键合。
两金属界面不平整，加热加压可使上下金属相互镶嵌；加热温度高，容易使焊丝和焊区形成氧化层，容易损坏芯片并形成异质金属间化合物影响期间可靠性和寿命；由于这种焊头焊接时金属丝因变形过大而受损，焊点键合拉力小（＜0.05N/点），使用越来越少。
微电子封装技术讲义06.07[1]
![微电子封装技术讲义06.07[1]](https://img.taocdn.com/s3/m/8423da2c5acfa1c7aa00ccc4.png)
二、集成电路(IC)
集成电路: 半导体晶片经过平面工艺加工制造成
元件、器件和互连线、并集成在基片表面、 内部或之上的微小型化电路或系统。
通常所说的“芯片”是指封装好的集 成电路。 如果不能生产芯片， 就好像我 们盖房子的水平已经不错了,但是，盖房子 所用的砖瓦还不能生产一样，要命的是， 这个“砖瓦”还很贵。一般来说，“芯片” 成本最能影响电子产品整机的成本。
5、环境保护：半导体器件和电路的许多参数， 以及器件的稳定性、可靠性都直接与半导体表面的状 态密切相关。半导体器件和电路制造过程中的许多工 艺措施也是针对半导体表面问题的。半导体芯片制造 出来后，在没有将其封装之前，始终都处于周围环境 的威胁之中。在使用中，有的环境条件极为恶劣，必 须将芯片严加密封和包封。所以，微电子封装对芯片 的环境保护作用显得尤为重要。
用墨点标注的芯 片（随机和无功 能的芯片）
光刻对 准标记
用墨点标注的芯 片（边缘芯片和 无功能的芯片）
测试芯片
分离芯片 的划片线
边缘芯片 （100mm直径晶 圆片留6mm）
硅圆片的规格
直径小于150MM的圆片，要在晶锭的整个长度上沿 一定的晶向磨出平边，以指示晶向和掺杂类型：直径更 大的圆片，在边缘磨出缺口。
（2） 锯片法：厚晶片的出现使得锯片法的发展成 为划片工艺的首选方法。此工艺使用了两种技术， 并且每种技术开始都用钻石锯片从芯片划线上经过。 对于薄的晶片，锯片降低到晶片的表面划出一条深 入1/3晶片厚度的浅槽。芯片分离的方法仍沿用划片 法中所述的圆柱滚轴加压法。第二种划片的方法是 用锯片将晶片完全锯开成单个芯片。
三、 光刻
光刻：指用光技术在晶圆上刻蚀电路，IC生产 的主要工艺手段。
四、 前道工序
微电子封装技术
微电子封装技术1. 引言微电子封装技术是在微电子器件制造过程中不可或缺的环节。
封装技术的主要目的是保护芯片免受机械和环境的损害，并提供与外部环境的良好电学和热学连接。
本文将介绍微电子封装技术的发展历程、常见封装类型以及未来的发展趋势。
2. 微电子封装技术的发展历程微电子封装技术起源于二十世纪五十年代的集成电路行业。
当时，集成电路芯片的封装主要采用插入式封装（TO封装）。
随着集成度的提高和尺寸的缩小，TO封装逐渐无法满足发展需求。
在六十年代末，贴片式封装逐渐兴起，为微电子封装技术带来了发展的机遇。
到了二十一世纪初，球栅阵列（BGA）和无线芯片封装技术成为主流。
近年来，微电子封装技术的发展方向逐渐向着三维封装和追求更高性能、更小尺寸的目标发展。
3. 常见的微电子封装类型3.1 插入式封装插入式封装是最早使用的微电子封装技术之一。
它的主要特点是通过将芯片引线插入封装底座中进行连接。
插入式封装一开始使用的是TO封装，后来发展出了DIP（双列直插式封装）、SIP（单列直插式封装）等多种封装类型。
插入式封装的优点是可维修性高，缺点是不适合高密度封装和小尺寸芯片。
3.2 表面贴装封装表面贴装封装是二十世纪六十年代末期兴起的一种封装技术。
它的主要原理是将芯片连接到封装底座上，再将整个芯片-底座组件焊接到印刷电路板（PCB）上。
表面贴装封装可以实现高密度封装和小尺寸芯片，适用于各种类型的集成电路芯片。
常见的表面贴装封装类型有SOIC、QFN、BGA等。
3.3 三维封装三维封装是近年来兴起的一种封装技术。
它的主要原理是在垂直方向上堆叠多个芯片，通过微弧焊接技术进行连接。
三维封装可以实现更高的集成度和更小的尺寸，同时减少芯片间的延迟。
目前，三维封装技术仍在不断研究和改进中，对于未来微电子封装的发展具有重要意义。
4. 微电子封装技术的未来发展趋势随着科技的不断进步，微电子封装技术也在不断发展。
未来，微电子封装技术的发展趋势可以总结为以下几点：1.高集成度：随着芯片制造工艺的不断进步，集成度将继续提高，将有更多的晶体管集成在一个芯片上，这将对封装技术提出更高的要求。

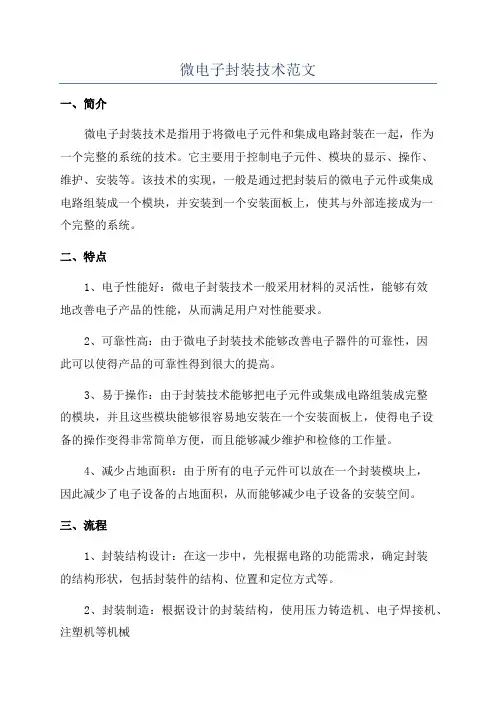

微电子封装技术范文
