用单片机来控制交通灯
用单片机控制交通灯源程序代码及流程图
用单片机控制交通灯传统的交通灯控制电路一般由数字电路构成，电路复杂、体积大、成本高。
采用单片机控制交通灯不但可以解决上述问题，而且还具有时间显示功能，非常方便。
下面介绍一种用单片机控制交通灯的方法。
一、硬件硬件电路如附图。
ＡＴ８９Ｃ２０５１的Ｐ１．７～Ｐ１．５和Ｐ１．３～Ｐ１．１直接驱动红、黄、绿灯，利用单片机的串口和二片７４ＬＳ１６４串／并转换移位寄存器实现时间显示，七段数码管为共阴管，硬件电路极为简单。
二、软件交通灯有红、黄、绿三种。
红灯亮，停止通行；绿灯亮，允许通行；黄灯亮，作过渡。
红灯亮６０秒，绿灯亮５５秒，黄灯亮５秒。
每组灯的亮暗状态以２分钟为周期循环，故程序采用主、子程序方式，循环结构。
另外，为了简化电路，红、黄、绿灯采用低电平点亮。
源程序清单如下：ＯＲＧ００００ＨＳＴＡＲＴ：ＭＯＶＤＲＴＲ，＃ＴＡＢＭＯＶＳＣＯＮ，＃００ＨＭＯＶＰ１，＃６ＣＨ；点亮红、绿灯ＭＯＶＲ０，＃０；Ｒ０清零ＬＥＦＴ：ＩＮＣＲ０ＣＪＮＥＲ０，＃５５，ＬＰ０；Ｒ０＜５５，转ＬＰ０ＭＯＶＰ１，＃６ＡＨ；Ｒ０＝５５，点亮红、黄灯ＬＪＭＰＬＰ１ＬＰ０：ＣＪＮＥＲ０，＃６０，ＬＰ１；Ｒ０＜６０，转ＬＰ１ＭＯＶＰ１，＃０Ｃ６Ｈ；Ｒ０＝６０，点亮绿、红灯ＬＪＭＰＲＩＧＨＴＬＰ１：ＬＣＡＬＬＤＢＤＢＬＣＡＬＬＤＩＳＰＬＪＭＰＬＥＦＴ；２０Ｈ为１，转ＬＥＦＴＲＩＧＨＴ：ＤＥＣＲ０ＣＪＮＥＲ０，＃５，ＬＰ２；Ｒ０＞０，转ＬＰ２ＭＯＶＰ１，＃０Ａ６Ｈ；Ｒ０＝５，点亮黄、红灯ＬＪＭＰＬＰ３ＬＰ２：ＣＪＮＥＲ０，＃０，ＬＰ３ＭＯＶＰ１，＃６ＣＨ；Ｒ０＝０，点亮红、绿灯ＬＪＭＰＬＥＦＴＬＰ３：ＬＣＡＬＬＤＢＤＢＬＣＡＬＬＤＩＳＰＬＪＭＰＲＩＧＨＴＤＢＤＢ：ＭＯＶＡ，Ｒ０ＭＯＶＢ，＃１０ＤＩＶＡＢＭＯＶＲ１，ＡＭＯＶＲ２，ＢＲＥＴＤＩＳＰ：ＭＯＶＡ，Ｒ２ＭＯＶＣＡ，＠Ａ＋ＤＰＴＲＭＯＶＳＢＵＦ，ＡＪＮＢＴＩ，$；查ＴＩ位ＣＬＲＴＩＭＯＶＡ，Ｒ１ＭＯＶＣＡ，＠Ａ＋ＤＰＴＲＭＯＶＳＢＵＦ，ＡＪＮＢＴ１，$ＣＬＲＴＩＬＣＡＬＬＤＥＡＬＹＲＥＴＤＥＬＡＹ：ＭＯＶＲ３，＃０９ＨＫ１：ＭＯＶＲ４，＃１００Ｋ２：ＭＯＶＲ５，＃２５０Ｋ３：ＤＪＮＺＲ５，Ｋ３ＤＪＮＺＲ４，Ｋ２ＫＪＮＺＲ３，Ｋ１ＲＥＴＴＡＢ：ＤＢ３ＦＨ，０６Ｈ，５ＢＨＤＢ４ＦＨ，６６ＨＤＢ６ＤＨ，７ＤＨ，０７ＨＤＢ７ＦＨ，６ＦＨ三.实验电路及连线四.实验说明1.因为本实验是交通灯控制实验，所以要先了解实际交通灯的变化规律。
8单片机交通灯远程控制系统设计和制作
8单片机交通灯远程控制系统设计和制作单片机交通灯远程控制系统是一种利用单片机技术和无线通信技术实现对交通灯的远程控制的系统。
本文将详细介绍该系统的设计和制作。
设计思路：1.系统整体架构：系统由交通灯控制器、无线通信模块、远程控制终端和交通灯组成。
其中，交通灯控制器通过单片机控制交通灯的开关，无线通信模块负责和远程控制终端建立连接并传输控制指令。
2.硬件设计：a.交通灯控制器：使用单片机作为控制核心，通过IO口输出控制信号控制交通灯的亮灭。
可以使用基于AVR、STM32等单片机的开发板。
b.无线通信模块：选择一种合适的无线通信模块，如WiFi模块、蓝牙模块或者射频模块，用于和远程控制终端进行通信。
c.远程控制终端：可以是一台电脑、智能手机或者单片机终端设备。
通过用户界面发送控制指令给交通灯控制器。
3.软件设计：a.单片机控制程序：编写单片机上的控制程序，根据接收到的命令控制交通灯的亮灭状态。
可以使用C语言或者汇编语言编写。
b.无线通信程序：编写无线通信模块上的程序，用于建立和维持与远程控制终端的通信连接，并将接收到的控制指令传送给单片机控制程序。
c.远程控制终端程序：编写远程控制终端上的程序，用于发送控制指令给交通灯控制器。
可以选择适合的编程语言和界面设计工具。
4.制作过程：a.制作交通灯控制器：根据设计思路，选择合适的单片机和开发板，连接交通灯，并编写控制程序，完成交通灯控制器的制作。
b.制作无线通信模块：选择合适的无线通信模块，根据其提供的开发文档进行接线和程序编写，完成无线通信模块的制作。
c.制作远程控制终端：根据设计要求，制作远程控制终端，安装相应程序，并实现与交通灯控制器的通信。
d.进行整体测试：将交通灯控制器、无线通信模块和远程控制终端进行连接，测试系统的功能是否正常，并对系统进行调试和优化。
5.系统功能：a.远程控制交通灯的亮灭状态：用户可以通过远程控制终端向交通灯控制器发送控制指令，实现对交通灯的开关操作。
基于单片机的智能交通红绿灯控制系统设计
基于单片机的智能交通红绿灯控制系统设计智能交通红绿灯控制系统是一种基于单片机的电子设备，用于智能化控制交通信号灯的工作。
本文将详细介绍如何设计一套基于单片机的智能交通红绿灯控制系统。
首先，我们需要选择适合的单片机作为控制器。
在选择单片机时，我们需要考虑其功能、性能和价格等因素。
一些常用的单片机型号有8051、AVR、PIC等。
我们可以根据具体的需求选择合适的单片机型号。
接下来，我们需要设计硬件电路。
智能交通红绿灯控制系统的硬件电路主要包括单片机、传感器、继电器和LED等组件。
传感器可以用来感知交通流量和车辆信息，继电器用于控制交通灯的开关，LED用于显示交通灯的状态。
在硬件设计中，我们需要将传感器与单片机相连接，以便将传感器获取的信息传输给单片机。
同时，我们还需要将单片机的控制信号传输给继电器和LED，以实现对交通灯的控制。
在软件设计中，我们需要编写相应的程序代码来实现智能交通红绿灯的控制逻辑。
首先，我们需要对传感器获取的信息进行处理，根据交通流量和车辆信息来确定交通灯的状态和切换规则。
例如，当交通流量较大时，可以延长绿灯亮起的时间；当有车辆等待时，可以提前切换到红灯。
此外，我们还可以在程序中添加自适应控制算法，用于根据交通流量动态调整交通灯的周期和切换时间，以进一步提高交通流量的效率和道路通行能力。
最后，我们需要将程序代码烧录到单片机中，并进行调试和测试。
在测试过程中，我们可以模拟不同的交通流量和车辆信息，以验证智能交通红绿灯控制系统的正常运行和控制效果。
综上所述，基于单片机的智能交通红绿灯控制系统设计主要包括硬件设计和软件设计两个方面。
通过合理的硬件电路设计和程序编写，可以实现对智能交通红绿灯的智能化控制，提高交通流量的效率和道路通行能力，实现交通拥堵的缓解和交通安全的提升。
交通灯实验报告——单片机

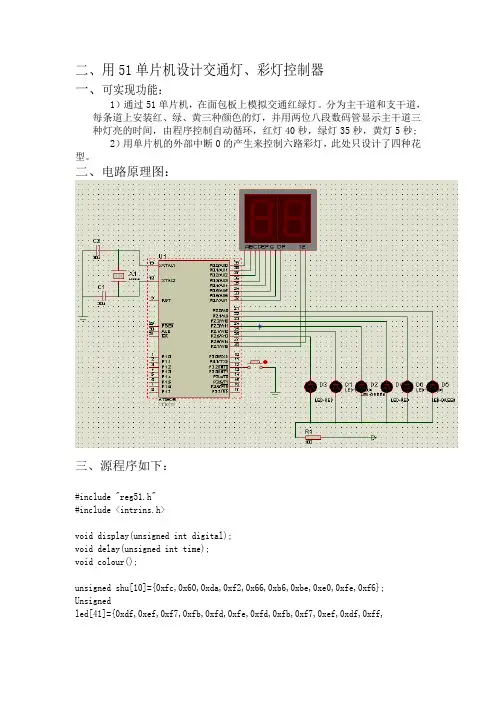

二、用51单片机设计交通灯、彩灯控制器一、可实现功能：1）通过51单片机，在面包板上模拟交通红绿灯。
分为主干道和支干道，每条道上安装红、绿、黄三种颜色的灯，并用两位八段数码管显示主干道三种灯亮的时间，由程序控制自动循环，红灯40秒，绿灯35秒，黄灯5秒;2）用单片机的外部中断0的产生来控制六路彩灯，此处只设计了四种花型。
二、电路原理图：三、源程序如下：#include "reg51.h"#include <intrins.h>void display(unsigned int digital);void delay(unsigned int time);void colour();unsigned shu[10]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6}; Unsignedled[41]={0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xff,0xdf,0xcf,0xc7,0xc3,0xc1,0xc0,0xc1,0xc3,0xc7,0xcf,0xdf,0xff, 0xf3,0xe1,0xc0,0xe1,0xf3,0xff,0xde,0xcc,0xc0,0xcc,0xdf,0xff, 0xdb,0xed,0xf6,0xed,0xdb,0xff,0xc0,0xff,0xc0,0xff,0xc0,0xff};sbit a=P2^6;sbit b=P2^7;sbit G=P2^0;sbit Y=P2^1;sbit R=P2^2;sbit g=P2^3;sbit y=P2^4;sbit r=P2^5;int flag=0;//全局变量，当它为1时显示彩灯，当它为0时，显示交通灯#define state_1 G=0;Y=1;R=1;g=1;y=1;r=0//主干道绿，支干道红#define state_2 G=1;Y=0;R=1;g=1;y=1;r=0//主干道黄，支干道红#define state_3 G=1;Y=1;R=0;g=0;y=1;r=1//主干道红，支干道绿#define state_4 G=1;Y=1;R=0;g=1;y=0;r=1//主干道红，支干道红void main(void){unsigned int i;EA=1; //首先开启总中断EX0=1; //开启外部中断 0IT0=1; //设置触发方式为下降沿触发while(1){while(flag==0){state_1;for(i=35;i>0;i--)delay(1);state_2;for(i=5;i>0;i--){delay(i);y1=~y1;}state_3;for(i=20;i>0;i--)delay(i);state_4;for(i=5;i>0;i--){delay(i);y2=~y2;}}while(flag==1) colour();}}//显示子程序，实现用两位数码管显示灯亮的时间void display(unsigned int digital){ unsigned int k;unsigned int ge=digital%10,shi=digital/10;//将十位与个位分离for(k=0;k<30000;k++){ a=1;b=0;P0=shu[ge];P0=0;a=0;b=1;P0=shu[shi];P0=0;}}//实现彩灯控制void colour(){ P1=0xff;P3=0x00;P2=0xff;while(1){ unsigned int j;for(j=0;j<41;j++)//循环程序演示四种花型{ P2=led[j];delay(1);} delay(5);}}//中断函数void key_scan() interrupt 0 //关键字"interrupt" ,这是C语言的中断函数表示法，,单片机有6个中断口，外部中断0的优先级最高，在程序里我们只用外部中断0 {flag++;if(flag==2) flag=0;}//延时程序void delay(unsigned int time) //参数time大小决定延时时间长短{ unsigned int j,k;time=time*5;for(j=0;j<time;j++)for(k=0;k<10000;k++);}四、源程序分析1、在电路设计时我用了共阴极八段数码管来显示时间：unsigned shu[10]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6};数组中十个数分别表示0到9十个数；2、在设计彩灯时，我直接利用交通灯的主干道和支干道的六个灯设计彩灯：unsignedled[48]={0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xff,0xdf,0xcf,0xc7,0xc3,0xc1,0xc0,0xc1,0xc3,0xc7,0xcf,0xdf,0xff,0xf3,0xe1,0xc0,0xe1,0xf3,0xff,0xde,0xcc,0xc0,0xcc,0xdf,0xff,0xdb,0xed,0xf6,0xed,0xdb,0xff,0xc0,0xff,0xc0,0xff,0xc0,0xff};数组中的48个数共演示了四种花型3、void display(unsigned int digital){ unsigned int k;unsigned int ge=digital%10,shi=digital/10;//将十位与个位分离for(k=0;k<30000;k++){ a=1;b=0;P0=shu[ge];P0=0;a=0;b=1;P0=shu[shi];P0=0;}}显示子程序中将时间的十位与个位分离，用a、b来选择数码管将个位与十位分时输出。
单片机控制交通灯
单片机控制交通灯要实现单片机控制交通灯，首先需要了解交通灯的工作原理和控制方式。
一般的交通灯控制有三种状态：红灯、黄灯和绿灯。
红灯表示停车，黄灯表示准备停车或准备起步，绿灯表示行驶。
下面是一个基本的单片机控制交通灯的程序示例：```c#include<reg52.h>//定义LED端口sbit redLight = P1^0;sbit yellowLight = P1^1; sbit greenLight = P1^2;//定义延时时间#define delayTime 1000void delay(unsigned int ms){ unsigned int i,j;for(i=ms;i>0;i--)for(j=110;j>0;j--);}void init(){//清零redLight = 0;yellowLight = 0;greenLight = 0;}void mn(){init(); //初始化while(1){//红灯redLight = 1;yellowLight = 0; greenLight = 0; delay(delayTime);//黄灯redLight = 0;yellowLight = 1; greenLight = 0; delay(delayTime);//绿灯redLight = 0;yellowLight = 0; greenLight = 1; delay(delayTime); }}```上面的代码使用了8051单片机的开发环境，通过定义三个LED端口，分别控制红、黄、绿三种交通灯的状态。
通过设置不同的IO口状态来控制交通灯的亮灭。
在`init()`函数中，先将所有LED端口设置为低电平，即熄灭状态。
在`mn()`函数中，使用循环控制交通灯额亮灭状态。
先点亮红灯，延时一段时间后熄灭。
然后点亮黄灯，延时一段时间后熄灭。
最后点亮绿灯，延时一段时间后停止。
单片机控制交通灯
单片机控制交通灯标题：单片机控制交通灯交通信号灯作为城市交通管理的重要组成部分，通过控制红绿灯的变化来引导车辆和行人的通行，起到维护交通秩序、提高交通效率的作用。
在现代城市中，越来越多的交通信号灯采用了单片机技术来进行控制，本文将介绍单片机控制交通灯的原理和实现方法。
一、交通灯控制原理交通信号灯一般采用红、黄、绿三种颜色，分别表示停止、警告和通行。
在单片机控制下，交通信号灯的控制可以通过三个IO口实现。
其中，一个IO口控制红灯，一个IO口控制黄灯，一个IO口控制绿灯。
通过控制这三个IO口的高低电平状态，可以实现交通灯的变化。
二、单片机控制交通灯的实现方法为了实现交通灯的自动切换，可以使用定时器中断和状态机两种方法。
1. 定时器中断方法定时器中断方法是通过设置一个定时器，在规定的时间间隔内触发中断，从而实现交通灯的切换。
具体实现步骤如下：（1）初始化定时器：设置定时器的工作模式和计数值，使其在固定时间内触发一次中断。
（2）设置中断优先级：为了确保定时器中断能够正常执行，需要设置中断优先级。
（3）编写中断服务函数：中断服务函数中通过改变IO口的电平状态，来控制交通灯的切换。
2. 状态机方法状态机方法是通过一个状态机来记录当前交通灯的状态，并根据一定的规则不断切换状态，实现交通灯的自动切换。
具体实现步骤如下：（1）定义状态枚举：定义一个枚举类型，用于表示交通灯的不同状态，例如红灯、黄灯、绿灯。
（2）初始化状态机：将状态机的初始状态设置为红灯。
（3）编写状态切换规则：根据交通灯的切换规则，编写代码来实现状态的切换。
（4）控制交通灯：根据状态机的当前状态，通过改变IO口的电平状态，来控制交通灯的切换。
三、单片机控制交通灯的优势相比传统的交通灯控制方法，单片机控制交通灯具有以下几个优势：1. 精确控制：单片机具有较高的计算精度和处理能力，可以精确控制交通灯的时间和变化方式。
2. 灵活性：通过编程修改程序和参数，可以很容易地调整交通灯的控制策略，适应不同的交通状况。
单片机交通信号灯控制技术应用
单片机交通信号灯控制技术应用随着城市交通的日益繁忙，交通信号灯在维护交通秩序和保障行车安全方面起到了至关重要的作用。
在传统的交通信号灯控制中，电路复杂、成本高、操作维护困难等问题使得传统交通信号灯的使用受到了一定的限制。
而单片机作为一种应用广泛的集成电路，具有结构简单、体积小、功耗低等优点，成为了交通信号灯控制技术中不可或缺的一环。
本文将介绍单片机交通信号灯控制技术的应用。
一、单片机交通信号灯控制的原理单片机交通信号灯控制技术基于单片机的程序控制和时间控制。
通过对单片机的编程，可以使交通信号灯按照一定的时间间隔、信号灯顺序进行切换，以实现交通流量的有效控制。
二、单片机交通信号灯控制的电路设计在单片机交通信号灯控制技术中，需要设计一个包含红、黄、绿三个信号灯的电路。
电路的设计需要考虑到交通信号灯的亮灭控制、时间控制等因素。
通过单片机的控制，可以实现各个信号灯的控制逻辑，使其按照规定的顺序和时间进行切换。
三、单片机交通信号灯控制的程序编写在编写单片机交通信号灯控制程序时，需要根据实际需要编写相应的逻辑代码。
通过编写适当的程序，可以使单片机按照规定的时间和顺序控制各个信号灯的亮灭状态，从而实现交通信号灯的正常工作。
四、单片机交通信号灯控制的应用案例单片机交通信号灯控制技术在城市交通中得到了广泛应用。
利用单片机的高效控制能力，可以实现交通信号灯的精确控制，提高交通效率和安全性。
这种技术的应用不仅可以提高交通的通行能力，还可以减少交通事故的发生，有效缓解交通拥堵问题。
五、单片机交通信号灯控制的未来发展随着科技的不断进步，单片机交通信号灯控制技术也在不断发展。
未来，随着智能交通系统的兴起，单片机交通信号灯控制技术将更加智能化和自动化。
通过与其他智能设备的连接和数据交互，交通信号灯的控制将更加精确和高效。
六、结语单片机交通信号灯控制技术的应用为城市交通管理带来了革命性的改变。
通过采用单片机控制，交通信号灯可以实现精确的控制和高效的运行，提高了交通的通行能力和安全性。
单片机控制交通灯(内含程序和实物图)
摘要随着经济发展，汽车数量急剧增加，城市道路日渐拥挤，交通拥塞已成为一个国际性的问题。
因此，设计可靠、安全、便捷的多功能交通灯控制系统有极大的现实必要性。
根据交通灯在实际控制中的特点，结合单片机的控制功能，提出了一种用单片机自动控制交通灯的简易方法。
设计中包括硬件电路的设计和程序设计两大步骤，对单片机学习中的几个重要内容都有涉足。
单片机的应用正在不断深入，单片机可以用来仿真各个系统。
在自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。
十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。
那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。
交通信号灯控制方式很多。
本系统采用单片机STC89C52为中心器件来设计交通灯控制器，实现了通过P1口设置红、绿灯燃亮时间的功能；红绿灯循环点亮，倒计时剩5秒时黄灯闪烁警示（交通灯信号通过P1口输出，显示时间通过P0口输出至双位数码管）。
本系统设计周期短、可靠性高、实用性强、操作简单、维护方便、扩展功能强。
关键词：单片机交通灯数码管Microcontroller to control traffic lights Abstract: With economic development, a sharp increase in the number of cars, increasingly crowded city roads, traffic congestion has become an international problem. Therefore, the design of reliable, safe, convenient and versatile traffic light control system of great practical necessity.According to the characteristics of the traffic lights in the actual control, combined with the microcontroller control functions, and easy with Auto Control traffic lights. The design includes two steps of the hardware circuit design and programming have to get involved in several important single-chip learning.The application of microcontroller is the deepening of the Microcontroller can be used to simulate systems. In the automatic control of microcomputer application system, the Microcontroller is often used as a core component to use only Microcontroller knowledge is not enough, but also according to the specific hardware architecture hardware and software, to be improved.Crossroads shuttle vehicles, pedestrians bustling Dealers lane, walkways, and orderly. Rely on to achieve this orderly order? Rely on automatic command system of traffic lights. Traffic signal control. The system uses the Microcontroller STC89C52-centric devices to design the traffic signal controller to achieve a set of red, green light to kindle through the P1 port function of time; traffic light cycle lights, countdown 5 seconds left flashing yellow warning (traffic light signals through the P1 the output port, and displays the time through the P0 port output to double-digit LED). The system design cycle, high reliability, practical, simple operation, easy maintenance, strong extensions.Key words：microcontroller traffic light digital tub目录第1章前言 (1)1.1交通灯发展概述 (1)1.2 课题背景及意义 (2)1.3课题任务及主要实现内容 (3)1.4 原理分析 (4)1.4.1交通灯显示时序的理论分析 (4)1.4.2 交通灯显示的理论分析 (5)第2章设计方案分析 (6)2.1 单片机与外围接口部件 (6)2.2 倒计时显示界面 (7)2.3 交通灯 (7)第3章硬件系统设计 (8)3.1 单片机的选择 (8)3.2 硬件电路实现 (11)3.2.1 最小系统设计 (11)3.2.2 显示设计 (13)3.2.3 发光二极管模拟红绿灯 (15)3.2.4 按键模块 (16)第4章软件电路设计 (17)4.1 软件编译环境测试 (17)4.1.1 C语言介绍 (17)4.1.2 Keil uVision4介绍 (17)4.2软件总体设计 (17)第5章电路检测 (21)结论 (24)致谢 (25)参考文献 (26)附录： (27)源程序： (29)第1章前言单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。
基于单片机交通灯智能控制系统
03 交通灯控制系统 设计
系统需求分析
功能需求
交通灯控制系统应具备对交通 路口的车辆和行人进行指挥的 功能，同时具有实时性、可靠
性和智能性。
性能指标
系统的性能指标应包括反应时间、 稳定性、耐用性和维护性等。
用户需求
用户应能够方便地设置交通灯的亮 灭时间，同时系统应具备自动调整 功能以适应不同的交通状况。
交通流量的变化等。
因此，研究一种基于单片机的智 能交通信号灯控制系统，具有非 常重要的理论意义和实践价值。
研究内容与方法
研究内容
本课题主要研究一种基于单片机的智能交通信号灯控制系统，通过实时检测交通流量和车辆速度等参数，动态调 整信号灯的灯光时序和配时方案，提高交通效率，减少交通拥堵。
研究方法
采用理论分析和实验验证相结合的方法，首先进行需求分析和系统设计，然后进行硬件选型和软件开发，最后进 行实验测试和效果评估。具体的研究方法包括硬件电路设计、单片机程序设计、交通流量和车辆速度检测算法研 究、系统调试与测试等。
系统架构
采用模块化设计方法，将 系统划分为各个功能模块 ，如主控模块、检测模块 、显示模块等。
算法设计
根据需求，设计合理的控 制算法和调度策略，如模 糊控制、神经网络等。
04 系统功能与实现
交通灯控制功能
定时控制
根据预设的时序，控制交 通灯的灯光显示，实现定 时切换。
感应控制
通过红外感应器检测车辆 和行人的流量，根据需求 自动调整交通灯的灯光时 序。
测试结果与分析
测试数据
通过专业仪器和设备收集交通灯智能控制系统的 各项指标数据。
结果分析
对收集到的数据进行详细分析，包括平均等待时 间、通行效率等，以评估系统的实际表现。
单片机实验设计----交通信号灯控制
实验十交通信号灯控制一、实验目的：（1）掌握外部中断源的扩展方法；（2）掌握编程控制交通信号灯的方法；（3）掌握用Keil实现软件调试的方法；（4）掌握用Proteus实现电路设计，程序设计和仿真的方法。
二、实验内容：P1口做输出口控制交通信号灯，P3口做输入口接三只控制开关，设计一个交通信号灯控制系统。
晶振频率6MHZ。
设计要求如下：A车道与B车道交叉组成十字路口，A是主道，B是支道；正常情况下，A，B两车道轮流放行。
具体放行时间如下：（1）A车道放行50s，其中绿灯亮44s，绿灯闪烁3s（用于警告），黄灯常亮3s（用于警告）。
（2）B车道放行30s，其中绿灯常亮24S，绿灯闪烁3s（用于警告），黄灯常亮3s（用于警告）。
在交通繁忙时，交通信号灯控制系统应有的手控开关，可人为地改变信号灯的状态，以缓解交通拥挤状况，控制要求如下：（1）在B车道放行期间，若A车道有车而B车道无车，按下开关使A车道放行15s。
（2）在A车道放行期间，若B车道有车而A车道无车，按下开关使B车道放行15s。
（3）有紧急车辆通过时，按下开关使A,B车道均为红灯，禁行15s。
三、实验参考电路：用发光二极管替代交通信号灯，P1口接发光二极管的阴极，P1口的管脚输出低电平时对应的发光二极管点亮；控制开关的信号全部通过P3口送人单片机，控制系统实验电路如下图：四、实验参考程序：ORG 0000HLJMP MAIN 转向主程序；ORG 0003HLJMP INT00 转向紧急车辆中断服务程序；ORG 0013HLJMP INT11 转向有车车道放行中断服务程序；ORG 0030HMAIN: SETB PX0 置外部中断0为高优先级中断；MOV TCON,#00H 置外部中断0,1为电平触发；MOV IE,#85H 开CPU中断，外部中断0,1中断；LOOP: MOV P1,#0F3H A道绿灯亮，B道红灯亮；MOV R1,#88 44s延时的循环次数；AP1: LCALL DELAY 调用0.5s延时子程序；DJNZ R1,AP1 44s不到，继续循环；MOV R1,#6 3s延时的循环次数AP2: CPL P1.2 A道绿灯闪烁LCALL DELAYDJNZ R1,AP2 3s未到，继续循环；MOV P1,#0F5H A道黄灯亮，B道红灯亮；MOV R1,#6AP3: LCALL DELAYDJNZ R1,AP3 3s未到，继续循环；MOV P1,#0DEH A道红灯亮，B道绿灯亮；MOV R1,#48BP1: LCALL DELAYDJNZ R1,BP1 24s未到，继续循环；MOV R1,#6BP2: CPL P1.5 B道绿灯闪烁；LCALL DELAYDJNZ R1,BP2 3s未到，继续循环；MOV P1,#0EEH A道红灯亮，B道黄灯亮；MOV R1,#6BP3: LCALL DELAYDJNZ R1,BP3 3s未到，继续循环；SJMP LOOP 循环；ORG 0200HINT00: PUSH P1 保护P1口数据；MOV P1,#0F6H A道红灯亮，B道红灯亮；MOV R2,#30 15s延时的循环次数；DELAY0: LCALL DELAYDJNZ R2,DELAY0 15s未到，继续循环；POP P1 恢复P1口数据；RETI 返回主程序；ORG 0300HINT11: CLR EA 关中断；PUSH P1 保护现场；PUSH 04HPUSH 05HPUSH 06HSETB EA 开中断；JNB P3.0,AP0 A道无车，转向判断B道；MOV P1,#0F3H A道绿灯亮，B道红灯亮；SJMP DEL1 转向15s延时程序；AP0: JNB P3.1,EXIT B道无车。
用单片机实现交通灯的控制
用单片机实现交通灯的控制1 系统设计1.1系统设计要求（1）正常情况下，A、B道（A、B道交叉组成十字路口，A是主道，B 是支道）轮流放行，A 道放行60s（其中5s 用于警告），B 道放行30s（其中5s 用于警告）。
（2）一道有车而另一道无车（用按键开关s1、s2 模拟）时，使有车车道放行。
（3）有紧急车辆通过（用按键开关so模拟）时，A、B均为红灯。
1.2系统硬件电路实现（见图1）1.3软件设计（1）软件设计任务：主程序采用查询方式定时，由R2寄存器确定调用0．5s 延时子程序的次数，从而获得交通灯的各种时间。
子程序采用定时器1 方式1 ，查询式定时，定时器定时50ms，R3 寄存器确定50ms循环10次，从而获取0.5s的延时时间。
一道有车另一道无车的中断服务程序首先要保护现场，因需用到延时子程序和P1 口，帮需保护的寄存器有R3、P1、THI 和TL1，保护现场时还需关中断，以防止高优先级中断（紧急车辆通过所产生的中断）出现时导致程序混乱。
然后，开中断，由软件查询P3.0 和P3.1 口．判别哪一道有车，再根据查询情况执行相应的服务。
待交通灯信号出现后，保持5s 的延时，然后关中断，恢复现场，再开中断，返回主程序。
紧急车辆出现时的中断服务程序也需要保护现场，但无需关中断(因其为高优先级中断) ，然后执行相应的服务，待交通灯信号出现后延时20s，确保紧急车辆通过，然后恢复现场，返回主程序。
(2) 源程序设计ORG 0000HAJMP MAINORG 0003HAJMP AAOORG 0013HAJMP AA1ORG0100HMAIN：SETB PXOMOV TCO，N#00HMOV TMO，D#10HMOV IE，#85HDISP：MOV P1，#0F3HMOV R，2 #6EHDISPl ：ACALL DELAYDJNZ R2，DISP1 MOV R，2 #06H WARN：l CPL P1.2 ACALLDELAY DJNZ R2，WARN1 MOV Pl，#0F5H MOV R，2 #04HYEL1：ACALL DELAY DJNZ R2，YEL1 MOV P1，#0DEH MOV R，2 #32H DISP2：ACALL DELAY DJNZ R2，DlSP2 MOV R，2#06H WARN：2 CPL P1.5 ACALL DELAY DJNZ R2，WARN2 MOV P1，#0EEH MOV R，2 #04H YEL2：ACALL DELAY DJNZ R2，YEL2 AJMP DISPAA0：PUSH P1PUSH 03HPUSH TH1PUSH TL1MOV P1，#0F6HMOV R，5 #28HDELAY：O ACALL DELAYDJNZ R5，DELAYOPOP TL1POP TH1POP 03HPOP P1RETIAA1：CLR EAPUSH P1PUSH 03HPUSH TH1PUSH TL1SETB EAJNB P3.0 ，BPMOV P1，#0F3HSJMP DELAY1BP：JNB P3.1 ，EXIT MOV P1，#ODEH DELAY：1 MOV R，6 #OAH NEXT：ACALL DELAY DJNZ R6，NEXT EXIT：CLR EAPOP TL1POP TH1POP 03HPOP P1 SETB EARETIDELAY：MOV R3，#0AH MOV TH，1 #3CHMOV TL1，#0BOHSETB TR1LP1：JBC TF1，LP2SJMP LP1LP2：MOV TH，1 #3CH MOV TL1．#OBOH DJNZ R3，LP1RETEND2 结束语用单片机控制的交通灯控制系统比模拟电路有明显优势，即不用对电路有大改动就可以适应新的工作条件，升级也很方便，只需对CPU重新刷写一次程序就可以了。
单片机控制交通灯应用设计说明
单片机控制交通灯应用设计说明交通灯是城市交通管理的重要组成部分，准确可靠的交通灯控制系统对于保障交通秩序、减少事故、提高交通效率至关重要。
本文将详细介绍一种基于单片机的交通灯控制系统的设计说明。
一、设计目标与功能本设计的目标是设计一套基于单片机的交通灯控制系统，实现交通流量的自动检测与控制。
具体功能如下：1.实时对交通流量进行检测：通过传感器检测不同方向的车辆数量，判断交通流量情况。
2.自动控制交通灯转换：根据交通流量的情况，自动控制交通灯的转换，使交通流量合理分配，提高交通效率。
3.手动控制交通灯模式：提供手动模式，允许交警或操作员手动选择交通灯模式。
4.实时显示交通灯状态：将交通灯状态显示在LED显示屏上，方便交警或操作员查看。
二、方案设计与实现步骤1.系统硬件设计：（1）主控单片机选择：选择一种性能较好的单片机，具备足够的输入输出引脚，能够满足交通灯控制系统的需求。
常用的单片机有STM32系列、PIC系列等。
（2）传感器选型：根据实际情况选择合适的传感器，用于检测交通流量。
常用的传感器有光电传感器、磁敏传感器等。
（3）LED显示屏选型：选择合适的LED显示屏，用于显示交通灯状态。
常用的LED显示屏有数码管、点阵屏等。
2.系统软件设计：（1）交通流量检测算法设计：根据传感器的信号，设计合适的算法实现交通流量的检测与统计。
（2）交通灯控制算法设计：根据交通流量的情况，设计合适的算法实现交通灯的自动控制。
可以根据交通流量的多少来决定不同道路的红绿灯时间配比。
（3）交通灯状态显示设计：将交通灯状态用LED显示屏实时显示出来，方便交警或操作员查看。
3.系统调试与测试：（1）硬件连接：将单片机、传感器和LED显示屏按照设计连接好，确保电路正常工作。
（2）软件调试：将软件程序烧录到单片机中，通过调试工具对程序进行调试，确保程序正常运行。
（3）功能测试：对交通流量检测、交通灯控制和状态显示进行功能测试，确保系统的可靠性和稳定性。
基于单片机交通控制灯的设计与实现含有程序
基于单片机交通控制灯的设计与实现含有程序交通控制是城市道路交通管理的重要组成部分，而交通控制灯作为交通信号系统的重要组成部分，对交通流量、行车速度和安全等方面起着重要的作用。
针对目前交通量不断增加的问题，为保障交通安全，本文设计了一款基于单片机的交通控制灯。
一、系统概述本系统主要由单片机、红绿灯、显示器和按键等部分组成。
系统运行时，通过单片机的控制，控制红绿灯的闪烁，实现对车辆和行人的交通控制。
同时，为了方便系统设置和监测状态，设计了显示器和按键。
二、硬件设计2.1 单片机选择在本系统中，采用了AT89C51单片机，它是一款高性能、低功耗的8位CISC微控制器，具有较高的运算速度和存储能力，能够满足本系统的要求。
2.2 红绿灯设计本设计中，采用了两个红绿灯，用于控制汽车和行人的通行。
红绿灯采用了LED灯，其亮度高，功耗低，寿命长，且易于控制。
2.3 显示器和按键设计本设计中，采用了4位7段LED数码管作为显示器，可以显示系统的状态信息。
并且设计了两个用于检测按键的开关，实现对系统的设置和控制。
三、软件设计3.1 系统流程本系统主要分为四个阶段，分别是：红灯亮、红灯闪、绿灯亮、绿灯闪。
系统运行时，通过单片机的控制，不断重复这四个阶段，实现控制信号的切换。
3.2 程序实现在AT89C51单片机上，我们使用C语言编写了控制程序。
具体过程如下：(1)定义变量：为了方便控制，定义了所有需要使用的变量，如计时器、开关状态等；(2)初始化：将所有需要使用的设备初始化，如LED灯，数码管，按键等；(3)主程序：程序的主要功能是实现四个阶段的运行，通过控制红绿灯的亮灭和闪烁，控制车辆和行人的行车流量。
(4)控制：通过控制变量的状态，控制系统的运行和信号的切换。
四、实验结果与分析通过对系统的实验验证，可以看出，本系统能够有效地控制车辆和行人的交通流量，具有较高的实用性和可靠性。
结果表明，当车辆红灯亮时，车辆应该停止行驶，行人可以穿过马路；当红灯闪时，车辆可以先行，但需要车速缓慢；当绿灯亮时，车辆可以自由行驶，行人需要等待；当绿灯闪时，车辆可以加速行驶，行人不得穿过马路。
基于单片机的智能交通信号灯控制系统设计
基于单片机的智能交通信号灯控制系统设计智能交通信号灯控制系统是一种基于单片机的智能交通管理系统，它能够实时感知交通流量、调整信号灯的运行状态，以最大化提高交通效率和减少交通事故。
本系统设计的目标是通过利用单片机的计算和控制能力，实现智能化的交通信号灯控制，包括交通流量检测、信号灯状态转换和交通信号灯的显示等功能。
首先，在本系统中，需要利用传感器对交通流量进行检测。
可以采用多种传感器来实现不同交通流量的检测，例如车辆探测器、红外线传感器等。
通过这些传感器，系统能够实时感知各个方向的交通流量。
其次，在信号灯状态转换方面，系统需要根据当前交通流量情况来决定信号灯的状态转换。
一般来说，我们可以通过设置不同的阈值，根据检测到的交通流量来判断是否需要进行信号灯状态的转换。
例如，当一条道路上的车辆数量超过一定的阈值时，系统可以判断当前方向的交通拥堵，从而改变信号灯的状态，增加对该方向的绿灯时间。
最后，在交通信号灯的显示方面，系统需要根据当前信号灯的状态来进行显示。
可以通过LED灯或其它显示设备来实现信号灯的显示。
根据不同的交通流量，系统可以控制不同方向的信号灯的显示状态，如红灯、绿灯或黄灯。
此外，为了提高系统的稳定性和可靠性，还可以在系统中添加一些自检和故障处理机制。
例如，可以设置系统定时进行自检，判断传感器和其他外部设备是否工作正常。
同时，可以设置故障处理机制，当系统检测到一些传感器或其他设备出现故障时，及时进行报警或采取其他措施来处理。
综上所述，基于单片机的智能交通信号灯控制系统设计考虑了交通流量检测、信号灯状态转换和交通信号灯的显示等功能，以实现交通信号灯的智能化控制。
通过优化交通流量的调度，本系统能够提高交通效率，减少交通事故的发生。
在实际应用中，还可以根据具体的情况进行功能的扩展和优化，以适应不同的交通环境和需求。
基于单片机的交通灯设计报告
基于单片机的交通灯设计报告交通灯是指示交通流动规则的电子设备，它在道路交叉口上起到了至关重要的作用。
为了更好地控制交通流量，减少交通事故的发生，本文介绍了一个基于单片机的交通灯设计。
首先，整个系统采用STM32单片机作为控制器，具有较强的处理能力和稳定性。
该单片机集成了丰富的外设资源，包括GPIO口、定时器和串口等，能够实现交通灯的各种功能。
系统中的交通灯分为红、黄、绿三种信号灯，分别代表停车、准备出发和通行的指示。
这三种信号灯按照交通信号灯的规定顺序进行切换，使司机和行人能够清晰地知晓当前的交通状态。
为了实现交通灯的控制，系统采用了定时器中断来实现定时切换信号灯。
通过设置定时器，可以控制每种信号灯亮的时间，从而模拟真实道路上的交通流动。
在每个定时器中断中，通过改变GPIO口的电平来控制信号灯的亮灭。
在交通灯系统中，还加入了对交通流量的检测，并根据流量大小来调整信号灯的显示时间。
通过设置红、黄、绿灯的显示时间来平衡各个方向上的交通流量，保证交通流畅和安全。
此外，系统还具备手动控制的功能，可以通过串口或者按键来手动切换信号灯。
这样在特殊情况下，如施工、事故等，交通灯可以手动控制，提高路面的通行效率。
在设计交通灯系统时，还要考虑到系统的稳定性和可靠性。
通过设置合适的硬件电路和软件程序，防止因噪声、干扰和其他因素引起的系统故障和误操作。
总之，基于单片机的交通灯设计可以实现有效的交通流控制，提高交通安全和通行效率。
在实际应用中，还可以加入更多的功能和优化算法来适应不同的交通场景。
这种设计不仅仅可以用于道路交通，还可以应用于地铁、机场、停车场等各种交通场所。
单片机实例--交通灯信号控制(DOC)
按住ctrl并鼠标单击这里学习更多优质的单片机视频课程实例A 交通灯信号控制本章在交通灯信号控制设计中，综合利用了单片机的定时器功能和多种中断功能。
A.1 采用定时器延时功能说明：利用单片机内的定时器功能进行延时，使接在P1.5引脚上的LED点亮后连续亮10s再熄灭，熄灭3s后再被点亮，不断循环。
A.1.1 硬件设计图A.1 实验电路║14 51单片机开发入门与典型实例（第2版）单片机实验电路的左侧部分为单片机最小系统电路：5V直流电源、单片机时钟电路和自动复位电路。
右侧P1端口中P1.5引脚接有LED用作程序功能显示。
A.1.2 程序设计1．工作原理（1）首先设置定时器工作模式。
TMOD = 0x01; /*设定T0为模式1 */（2）设置定时器初始值。
当定时器定时时间为50ms时，其初始值如下。
TH0 = -(50000/256); /*定时初始值为50000 */TL0 = -(50000%256);（3）启动定时器。
TR0 = 1;（4）检测定时器溢出标志TF0。
while(TF0! = 1); /* TF0为1则表示定时时间到了*/每次定时时间为50 ms，定时20次延时的时间为1s。
2．程序C51语言编写的使用定时器延时源程序JT 21-1.c代码如下：01 #include <AT89X51.H> /*头文件*/02 void delay50ms(unsigned int i); /*声明延时函数delay50ms() */03 /* ----------------- 主函数 -----------------*/04 main( ) /*主函数*/05 {06 TMOD = 0x01; /*设定T0为模式1 */07 for(; ;) /*无限循环*/08 {09 P1 = 0xdf; /*输出*/10 delay50ms(200); /*调用延时函数，延时10s */11 P1 = 0xff; /*输出*/12 delay50ms(60); /*调用延时函数，延时3s */13 }14 }15 /* ----------------- 延时函数 ----------------- */16 void delay50ms(unsigned int i) /*延时时间为50ms i */17 {18 TR0 = 1; /*启动定时器*/实例A 交通灯信号控制15║19 while(i! = 0) /*执行i次循环*/20 {21 TH0 = -(50000/256); /*定时器初始值50000 */22 TL0 = -(50000%256);23 while(TF0! = 1); /*等待计数终了*/24 TF0 = 0; /*清除TF0 */25 i--; /*循环数-1 */26 }27 TR0 = 0; /*关闭定时器*/28 }A.1.3 代码详解01：头文件。
交通灯工作原理单片机控制
交通灯工作原理单片机控制
交通灯的工作原理主要是通过单片机控制的。
首先，交通灯系统中会有一个单片机主控制器。
该主控制器负责接收来自传感器等输入设备的信号，并根据预设的逻辑控制交通灯的信号显示。
具体来说，单片机主控制器会通过一系列的输入/输出口与外部设备进行连接。
例如，它可以接收来自车辆和行人传感器的信号，以便了解当前交通流量和行人行走情况。
基于接收到的信号，单片机主控制器会根据交通规则预设的逻辑进行判断和计算。
它会根据当前交通流量和行人行走情况，判断哪些方向需要停车，哪些方向可以通行。
然后，主控制器将相应的信号输出到交通灯的显示器上。
通过控制输出信号的状态，单片机主控制器可以控制交通灯显示红灯、绿灯或黄灯等不同的状态。
这样，交通灯就可以根据实际情况来合理地引导交通流动，确保道路安全。
总的来说，交通灯工作原理的核心是通过单片机控制器接收传感器的信号，根据预设的逻辑判断交通流量和行人行走情况，然后控制交通灯的显示状态，以实现安全有序的交通流动。
单片机交通信号灯控制系统
目录单片机交通信号灯控制系统设计 (1)一、设计目的与意义 (1)二、设计内容和要求 (1)三、常见交通信号灯系统概述： (1)四、系统硬件设计方案 (2)五、原理图设计 (2)1、硬件设计框图： (2)2、最小系统原理图： (2)3、电源电路： (3)4、交通灯电路图： (3)5、倒计时显示电路： (4)6、拨码开关电路： (5)7、整个系统的电路图： (6)六、软件设计方案 (6)七、程序及注释 (7)八、设计心得 (10)单片机交通信号灯控制系统设计一、设计目的与意义1、通过用51单片机控制交通灯的课程设计，熟练51单片机的编程方法。
2、通过本课程的设计，进一步掌握I/O接口设计和常用程序设计技术，掌握单片机控制系统的设计的一般方法，能根据系统设计要求，完成应用系统的硬件和软件设计。
3、通过本课程设计将理论用于实践，提高动手能力。
二、设计内容和要求交通灯控制系统控制东西、南北两个方向信号灯，每个方向设置两组红绿灯，红灯禁止通行，绿灯允许通行。
每个方向的通行时间各由两位LED数码显示，通行时间可设置，绿灯向红灯转换前绿灯闪烁三次共3秒钟，红灯向绿灯过渡时不闪烁。
系统上电时的初始状态为东西、南北两个方向均为红灯，持续2秒后为东西方向绿灯，南北方向红灯，之后以定时方式控制两个方向的汽车轮流通行。
三、常见交通信号灯系统概述：交通信号灯是交通信号中的重要组成部分，是道路交通的基本语言。
交通信号灯由红灯（表示禁止通行）、绿灯（表示允许通行）、黄灯（表示警示）组成。
绿灯信号是准许通行信号。
按《交通安全法实施条例》规定：绿灯亮时，准许车辆、行人通行，但转弯的车辆不准妨碍被放行的直行车辆和行人通行。
红灯信号是绝对禁止通行信号。
红灯亮时，禁止车辆通行。
右转弯车辆在不妨碍被放行的车辆和行人通行的情况下，可以通行。
红灯信号是带有强制意义的禁行信号，遇此信号时，被禁行车辆须停在停止线以外，被禁行的行人须在人行道边等候放行；机动车等候放行时，不准熄火，不准开车门，各种车辆驾驶员不准离开车辆；自行车左转弯不准推车从路口外边绕行，直行不准用右转弯方法绕行。
单片机控制的交通灯设计
单片机控制的交通灯设计
一、引言
交通灯是控制交通流量的有效途径，它能有效减少交通拥堵，提高交
通安全。
现代交通灯基本要求有简单的控制逻辑，因此可以利用单片机来
控制交通灯。
单片机控制的交通灯由单片机、绿灯、黄灯、红灯和控制电
路等组成，可以根据设定的定时、定周期等各种状态开关控制，从而有效
控制交通流量，提高交通安全。
本文重点介绍了单片机控制的交通灯原理、构成、工作原理和应用，为实现对交通灯的自动化控制提供依据。
二、单片机控制的交通灯原理
单片机控制的交通灯是以单片机为核心，由绿灯、黄灯和红灯这三个
部件为标志牌，以及智能控制电路为辅助构成的一套交通灯系统。
其原理
简单说来，就是将一定的信号变成一定的控制信号来控制交通灯的开关信号，以达到自动化控制的效果。
三、单片机控制的交通灯构成
单片机控制的交通灯由单片机、绿灯、黄灯、红灯和控制电路等组成。
单片机作为核心，用于接收输入信号，并将信号转换为相应的控制信号；
绿灯、黄灯和红灯分别为标志牌，用以指示车辆前行、慢行或停止；控制
电路用于控制绿黄红灯的亮灭，实现整套交通灯的控制。
四、单片机控制的交通灯工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
