无梁楼盖简介及设计方法
地下室底板无梁楼盖的结构设计
地下室底板无梁楼盖的设计地下室在民用建筑中应用越来越广泛（特别是高层建筑），一般用作地下商场、停车场以及人防设施。
在多雨的广东地区，地下室底板经常承受水浮力作用，防水抗渗要求地下室底板板厚比较厚，板厚不少于250mm, 无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系，楼面荷载直接由板传给柱及柱下基础。
无梁楼盖的特点是板厚比较厚，楼盖比较重，有利于提高结构的抗浮能力，在施工方面，采用无梁楼盖结构形式有省砖模、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，无梁楼盖在地下室底板的应用越来越广泛了，本文主要针对地下室底板无梁楼盖的设计，结合结构设计软件08版PKPM-SLABCAD，谈谈自己的一些设计心得。
一．由抗渗等级、设防水位、地下室侧壁壁厚初步定底板板厚1.由地下室的埋置深度确定防水混凝土的设计抗渗等级，根据《地下工程防水技术规程》第4.1.4条3.侧壁与底板（基础）连接，底板（基础）视为侧壁的固定支承时，底板（基础）的厚度必须大于池壁，可根据地基的土质情况取1.2～1.5倍侧壁厚度，并将底板（基础）外挑；当侧壁与底板板厚一样时，底板可视为侧壁的弹性支座，对于外墙为悬臂式挡土墙，一般都按底板为池壁的固定支承，故相应部份的底板板厚需为侧壁厚度的1.2～1.5倍。
工程实例：工程概况：某工程位于中山东区，一层地下室车库，室外地面标高-0.100m,地下室底板板面标高-3.300m,设防水位为-0.300m.楼梯间在首层±0.00m处无楼板，楼梯间外墙为悬臂构件。
暂定底板板厚300mm。
工程埋置深度H约为（-0.100）-（-3.3-0.300）＝3.5m,根据表4.1.4，底板的防水抗渗等级为P6；水头高度H1=(-0.300)-（-3.3-0.300）＝3.3m,根据表1，H1/t≤10,t≥330mm,暂取板厚t=350mm 楼梯间外墙的计算模型为一端固端一端由的悬臂构件，通过构件计算得楼梯间外墙的合理壁厚为350mm,故与楼梯间外墙相连的底板的板厚取1.2~1.5倍侧壁壁厚，由于该工程地基土质较好，故该部份底板板厚t取450mm.二．板面荷载计算1、底板强度挠度裂缝主要受两种荷载工况控制，向下力（自重、一般使用活荷载）控制和向上力（浮托力）控制两种主要工况。
无梁楼盖的结构设计
无梁楼盖的结构设计无梁楼盖是由楼板、柱和柱帽组成的板柱结构体系，楼面荷载直接由板传给柱及柱下基础。
因此这种结构缩短了传力路径，增大了楼层静空，并且节约了施工模板。
但楼板较厚，楼盖材料用量较多；楼盖的抗弯刚度较小，柱子周边的剪应力集中，可能会引起板的冲切破坏。
由于无梁楼盖结构改善了采光、通风和卫生条件，常用于冷库、商场、仓库、书库等建筑。
在地震作用下无梁楼盖体系中板柱节点将产生不平衡弯矩，这种不平衡弯矩的反复作用将严重影响节点的承载力，因此无梁楼盖体系中板柱节点是抗冲切和抗震的薄弱环节，节点的破坏是导致结构倒塌的主要原因。
由于板柱节点在剪力和不平衡弯矩作用下的受力性能和破坏机理非常复杂，目前对这一问题的研究不够深入，我国目前的抗震规范、混凝土结构设计规范等技术标准中只有板节点的抗冲切验算方法，没有节点在不平衡弯矩作用下的分析和设计方法，因此，对其如何进行工程设计的研究具有一定的实际意义。
同济大学对此进行了大比例尺试验研究，解决了工程实际中的问题，详细内容可参考有关资料。
无梁楼盖的类型：按楼面结构形式分为平板式和双向密肋式；也可在双向密肋的空隙内，填以轻质块材。
按有无柱帽分为无柱帽轻型无粱楼盖和有柱帽无梁楼盖。
按施工程序分为现浇式无梁楼盖和装配整体式无梁楼盖。
采用升板法施工的无梁楼盖是装配整体式的一种。
按平面布置可分为边缘设置悬臂板和不设置悬臂板的。
有悬臂板的可减少边跨跨中弯矩和柱的不平衡弯矩，同时也减少了柱帽类型。
一、一般规定（1） 无梁楼盖的柱网通常布置成正方形或矩形，以正方形更为经济。
（2） 无梁楼盖每个方向不宜少于三跨，以保证有足够的侧向刚度。
当楼面活荷载在 5kN/㎡以上时，跨度不宜大于6m 。
（3） 无梁楼盖的楼板通常采用等厚平板，板厚由受弯、受冲切计算确定，并不宜小于区格长边的1/35~1/32，也不小于150mm 。
（4） 为改善无梁楼盖的受力性能，节约材料，方便施工，可将沿周边的板伸出边柱外侧，伸出长度（从板边缘至外柱中心）不宜超过板缘伸出方向跨度的0.4倍。
无梁楼盖两种计算模式结果对比
无梁楼盖两种计算模式结果对比无梁楼盖是指楼板上不设置梁的一种结构形式。
在建筑设计中，无梁楼盖可以采用两种计算模式，即孤立柱法和连续柱法。
本文将详细介绍这两种计算模式的具体原理和结果对比。
一、孤立柱法孤立柱法是指将无梁楼盖的计算问题分解为楼板和柱子分别进行计算的方法。
具体来说，将楼板以无梁矩形板进行计算，然后再将弯矩集中到四个柱子上，利用单片楼板与四个孤立柱之间的协同作用来进行计算。
孤立柱法的计算步骤如下：1.首先进行楼板的计算，采用垂直荷载法进行计算，根据楼板所受到的荷载大小进行受力分析，计算楼板所受到的弯矩和剪力；2.然后将计算出的楼板弯矩集中到四个孤立柱上，根据楼板受力点的位置和弯矩大小，计算出每个孤立柱所受到的弯矩和剪力；3.最后，根据孤立柱所受到的荷载大小和弯矩大小，进行孤立柱的计算，计算出孤立柱的截面尺寸和受力性能。
使用孤立柱法进行无梁楼盖的计算，其优点是计算简单、直观，可以通过分析单个孤立柱的截面尺寸来确定整个楼盖的结构设计。
然而，孤立柱法忽略了楼板和孤立柱之间的连续性，未能充分利用楼板和柱子之间的共同协作效应。
因此，在一些结构设计中可能存在不足之处。
二、连续柱法连续柱法是指将无梁楼盖的计算问题看作是楼板和柱子之间的连续体系进行计算的方法。
具体来说，将楼板和柱子看作是一个整体，利用连续性原理来进行受力分析和计算。
连续柱法的计算步骤如下：1.首先进行楼板和柱子之间的连续体系模型的建立，将楼板和柱子连接起来，考虑楼板和柱子之间的连续性；2.然后进行楼板的计算，采用垂直荷载法进行计算，根据楼板所受到的荷载大小进行受力分析，计算楼板所受到的弯矩和剪力；3.接下来，进行柱子的计算，根据连续体系的受力平衡和变形条件，计算出每个柱子所受到的荷载大小和弯矩大小；4.最后，根据柱子所受到的荷载大小和弯矩大小，进行柱子的计算，计算出柱子的截面尺寸和受力性能。
使用连续柱法进行无梁楼盖的计算，其优点是能够充分考虑楼板和柱子之间的连续性，利用楼板和柱子之间的共同协作效应，提高结构的整体性能。
无梁楼盖简介及设计方法
一.构造要求
4.抗震设计时， 沿两个主轴方向 通过柱截面的板 底连续钢筋的总 截面面积
As NG / f y
5.柱帽或托板内 应布置构造钢筋。
一.构造要求
6.无梁楼盖板的开洞 a.柱帽范围、暗梁范围内不开 洞； b.柱上板带相交区域、柱上板 带、跨中板带相交区域、跨 中板带相交区域开单个洞的 大小要符合下图要求。同一 部位开多个洞时，各个洞宽 之和不应大于单个洞的允许 宽度。洞边均应设置等量补 强钢筋。
5.一般规定 无梁楼盖，柱网尺寸宜接近方形，两个方向的跨度比不宜大于 1.5，否则经济性较差； 平板时跨度不宜大于7m，有柱帽时不宜大于9m。不宜采用不规 则程度较大（非矩形）柱网； 板厚不应小于150mm，荷载较大时板厚适当加厚。
一 无梁楼盖简介
6.柱帽形式
一 无梁楼盖简介
7.计算方法 经验系数法：只能计算竖向荷载作用情况，是等代框架法在较规则情 况下的特例，见《技术措施》9.2.3~9.2.6 等代框架法：可以计算水平、竖向荷载作用情况，各种教科书。
一 无梁楼盖简介
1.无梁楼盖是指由板直接把力传给竖向构件的一种楼盖结构。由 于刚度要求这种楼盖板厚较大，可承受较大荷载。在荷载较大 时柱顶往往设柱帽，荷载较小时也可以不设柱帽。 2.无梁楼盖适用于楼面荷载较大的多层民用或工业建筑，如书库、 仓库、冷藏库、没有嵌固要求的地下室顶板等。
一 无梁楼盖简介
二.无梁楼盖平法施工图及构造详图
1.无梁楼盖平法施工图示例
二.无梁楼盖平法施工图及构造详图
2.柱帽平法施工图示例
二.无梁楼盖平法施工图及构造详图
3.柱上板带ZSB纵向钢筋构造
二.无梁楼盖平法施工图及构造详图
4. 跨中板带KZB纵向钢筋构造
用PKPM进行无梁楼盖结构设计
用PKPM进行无梁楼盖结构设计PKPM（平面梁模型）是一种常用的工程结构分析和设计软件，可以用于无梁楼盖结构的设计。
本文将介绍无梁楼盖结构的设计过程，并使用PKPM进行结构分析和设计。
无梁楼盖结构是指楼板直接承受荷载，无需设置梁作为承载结构的一种楼盖结构。
这种结构的主要特点是构造简单、施工方便、节省工程成本，并且可以提供较大的使用空间。
下面是无梁楼盖结构的设计过程：1.确定加载条件：首先，需要确定加载条件，包括楼板自重、可变荷载和其他荷载（如风荷载、地震荷载等）。
根据建筑使用要求和设计规范，确定相应的加载标准。
2.制定楼板布局：基于建筑的功能需求和使用要求，制定楼板的布局方案。
在制定布局方案时，要考虑楼板结构的连续性和整体稳定性。
3.设计楼板厚度：根据加载条件和楼板跨度，确定楼板的厚度。
楼板的厚度应满足承载能力和挠度控制的要求，同时考虑材料成本和施工工艺。
4.确定楼板钢筋配筋：根据加载条件和楼板的厚度，确定楼板的钢筋配筋。
配筋要满足强度和刚度的要求，也要考虑施工过程中的操作性。
5.进行结构分析：使用PKPM进行结构分析，计算楼板的受力情况。
结构分析包括静力分析和动力分析，以确定结构的强度、刚度和稳定性。
6.进行结构设计：根据结构分析的结果，对结构进行设计，包括截面尺寸、配筋尺寸等。
设计要满足加载条件和强度要求，同时考虑构造的可行性和施工工艺。
7.完成施工图设计：基于结构设计结果，完成施工图设计，包括楼板平面布置图、构造图、钢筋图等。
施工图应符合相关规范和标准。
以上是无梁楼盖结构的设计过程。
接下来，我们将使用PKPM进行结构分析和设计。
首先，打开PKPM软件，选择“新建工程”，给工程命名，并选择材料和荷载。
然后，按照楼盖结构的布局方案，绘制楼板的几何形状，设置楼板厚度和边界条件。
接下来，进行静力分析。
选择“结构分析”功能，设置加载条件和边界条件，进行荷载组合和组合计算。
PKPM将根据加载条件和边界条件，计算楼板的受力情况，并输出相关结果。

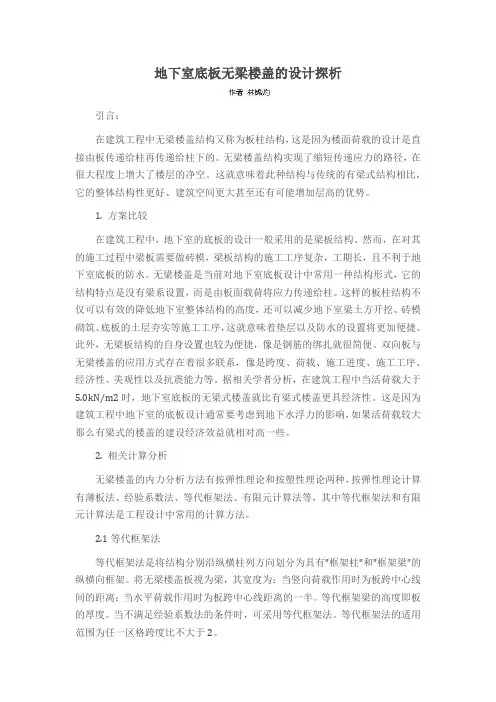

地下室底板无梁楼盖的设计探析
地下室底板无梁楼盖的设计探析引言：在建筑工程中无梁楼盖结构又称为板柱结构，这是因为楼面荷载的设计是直接由板传递给柱再传递给柱下的。
无梁楼盖结构实现了缩短传递应力的路径，在很大程度上增大了楼层的净空。
这就意味着此种结构与传统的有梁式结构相比，它的整体结构性更好、建筑空间更大甚至还有可能增加层高的优势。
1. 方案比较在建筑工程中，地下室的底板的设计一般采用的是梁板结构。
然而，在对其的施工过程中梁板需要做砖模，梁板结构的施工工序复杂，工期长，且不利于地下室底板的防水。
无梁楼盖是当前对地下室底板设计中常用一种结构形式，它的结构特点是没有梁系设置，而是由板面载荷将应力传递给柱。
这样的板柱结构不仅可以有效的降低地下室整体结构的高度，还可以减少地下室梁土方开挖、砖模砌筑、底板的土层夯实等施工工序，这就意味着垫层以及防水的设置将更加便捷。
此外，无梁板结构的自身设置也较为便捷，像是钢筋的绑扎就很简便。
双向板与无梁楼盖的应用方式存在着很多联系，像是跨度、荷载、施工进度、施工工序、经济性、美观性以及抗震能力等。
据相关学者分析，在建筑工程中当活荷载大于5.0kN/m2时，地下室底板的无梁式楼盖就比有梁式楼盖更具经济性。
这是因为建筑工程中地下室的底板设计通常要考虑到地下水浮力的影响，如果活荷载较大那么有梁式的楼盖的建设经济效益就相对高一些。
2. 相关计算分析无梁楼盖的内力分析方法有按弹性理论和按塑性理论两种，按弹性理论计算有薄板法、经验系数法、等代框架法、有限元计算法等，其中等代框架法和有限元计算法是工程设计中常用的计算方法。
2.1等代框架法等代框架法是将结构分别沿纵横柱列方向划分为具有"框架柱"和"框架梁"的纵横向框架。
将无梁楼盖板视为梁，其宽度为：当竖向荷载作用时为板跨中心线间的距离；当水平荷载作用时为板跨中心线距离的一半。
等代框架梁的高度即板的厚度。
当不满足经验系数法的条件时，可采用等代框架法。
无梁楼盖建模设计(一)讲解
无梁楼盖设计（一）无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成，而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作，是融入其它结构设计之中的。
大致流程是：在建模中布置无梁楼盖的虚梁（或暗梁）和柱帽；在上部结构计算中采用弹性板3或弹性板6模型，弹性板荷载计算方式应选择有限元方式；计算结果中补充了柱的冲切计算；在楼板设计中采用楼板有限元计算，并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。
一、在建模中布置虚梁和柱帽对无梁楼盖，仍按照普通楼层的建模方式，在全楼中，无梁楼盖可能只占几个楼层，或者楼层中的某一部分为无梁楼盖，其余部分仍为普通楼盖。
对无梁楼盖部分主要是输入虚梁、暗梁以及柱帽，有时还有加腋板。
1、布置虚梁指示板带位置无梁楼盖没有梁，柱之间需布置虚梁或者暗梁。
这里梁的第一个作用是生成楼板，第二个作用是指定柱上板带的布置位置，软件自动生成的柱上板带就是沿着虚梁或者暗梁布置的。
软件对虚梁本身不会做设计和配筋，虚梁本身的刚度很小，对整体计算没什么影响。
2、布置暗梁暗梁就是指有一定的宽度、但高度与板厚相同的梁。
在无梁楼盖设计中，暗梁首先可以起到虚梁同样的作用，即生成房间楼板和确定柱上板带的布置位置。
暗梁按照普通梁方式输入即可。
《高规》8.2.4：“板柱-剪力墙结构中，板的构造应符合下列规定：1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及两侧各1.5倍板厚之和，暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%，并应全跨拉通，按梁下部钢筋应不小于上部钢筋的1/2。
”因此，暗梁的尺寸可按高规的要求输入。
在上部结构计算时，对无梁楼盖板应选择按照弹性板3或者弹性板6计算，这种计算模式将使楼板和梁变形协调，共同承担荷载，我们输入的暗梁尺寸适当，其暗梁的配筋结果就基本可用。
暗梁本身有一定的刚度，在楼板施工图模块的有限元计算时，考虑到它的刚度和楼板的刚度是重合的，因此软件自动忽略了暗梁的刚度，以保证计算的准确性。
无梁楼盖计算分析与设计
无梁楼盖计算分析与设计当前，很多项目在地下空间的设计过程中，大量采用无梁楼盖结构体系，目前该结构体系的设计依据较少。
根据本人近几年在该体系的设计经验，对该结构体系设计过程中提出部分设计建议供参考。
标签：无梁楼盖;柱帽;托板;消防车荷载;冲切;不平衡弯矩无梁楼盖结构体系，在空间利用上有绝对的优势，近几年无梁楼盖结构体系大量用于地下室楼盖。
同时因设计不成熟、施工不重视，导致该体系在施工过程中事故频发。
本人结合近些年的设计经验及对规范的理解对无梁楼盖结构体系提出以下个人设计建议。
1、柱帽、托板类型无梁楼盖柱帽、托板类型有以下几种类型，见图1：类型一及类型三适合用于荷载相对较小的情况，如地下室中间层楼盖。
地下室顶板等作用荷载较大的情况通常采用类型二（柱帽+托板）的形式。
2、截面尺寸取值楼板板厚的取值，首先需要满足柱帽或者托板对它的冲切，建议控制冲切系数不大于0.75。
除了控制柱帽或托板对它的冲切外，还应该重视配筋的选取。
无梁楼盖配筋均为双层双向配筋后柱帽位置再附加短钢筋，建议附加短钢筋与拉通钢筋的级差不超过三级。
如计算出来的结果导致拉通钢筋与附加钢筋级差较大时应适当的加厚楼板。
柱帽及托板厚度取值取决于冲切、受弯计算，建议控制冲切计算时冲切系数不大于0.75，受弯计算时需反复调试托板厚度以达到同上a条控制附加短钢筋与拉通钢筋的级差。
托板宽度取值，主要也是根据配筋率及拉通筋与附加筋的级差控制。
建议取值可参考按照1＼3～1＼4柱跨度取值，当楼板厚度较厚大于400mm时托板宽度可取小值，当楼板厚度较薄小于300mm时托板宽度可取大值。
3、无梁楼盖的传力在普通的梁板结构体系中，梁刚度远大于楼板的平面外刚度，我们一般假定楼板平面内刚度无限大，平面外刚度为0，同时采用“梁刚度放大系数”来弥补楼板的面外刚度，这样楼板荷载传递到梁再传递给竖向构件，传力路径简单清晰。
但在无梁楼盖结构体系中，因没有明显梁的作用，所以楼板荷载是直接传递到竖向构件的，计算应考虑楼板的平面内和平面外刚度，软件计算中楼板按弹性楼板6考虑。
浅谈无梁楼盖结构设计要点和构造要求
浅谈无梁楼盖结构设计要点和构造要求1、无梁楼盖的基本构造无梁楼盖结构主要是由板和柱构成，由于柱顶处平板直接将荷载传递给柱，因此会在柱顶形成集中受力区域，产生柱头对板的冲切破坏，为了防止这种破坏的发生，往往在柱顶设置柱帽，以增大柱头与楼板的接触面积，有利于荷载的合理分布。
无梁楼盖结构中的板可分为柱上板带和跨中板带。
为了提高结构的抗震性能，应在柱上板带设置暗梁，以提高结构的整体性。
无梁楼盖的构造要求可参考为：混凝土等级不宜低于C30；板最小厚度不应小于150mm；柱帽边长不宜小于板跨度的1/6，厚度不宜小于1/4板的厚度；柱截面边长不应小于400mm，剪跨比不应小于2，高宽比不宜大于3；暗梁宽度可取柱宽加上柱宽度以外各1.5倍板厚。
2、无梁楼盖的内力计算无梁楼盖既可按弹性理论计算，也可以按塑性理论计算。
通常在进行无梁楼盖设计时，可以采用三种方法：等代框架法、经验系数法、精确计算法。
2.1 等代框架法。
该法也是手工近似计算的方法之一，计算宽度取垂直于计算跨度方向两相邻区格的中心间距，计算中纵横两方向均应承担全部荷载。
在垂直荷载作用下，板柱结构的平板和密肋板可采用等代框架法。
计算其内力：①等代框架的计算宽度，取垂直于计算跨度方向的两个相邻平板中心线的间距；②有柱帽的等代框架梁、柱的线刚度，可按现行规范GBJ130-90《钢筋混凝土升板结构技术规程》的有关规定确定；③计算中纵向和横向的等代框架均应承担全部作用荷载；④计算中宜考虑活荷载的不利布置。
按等代框架计算垂直荷载作用下板的弯矩，当平板与密肋板的任一区格的长短边比≤2 时，可分配给柱上板带和跨中板带支座负弯矩分别为75%和24%，跨中正弯矩分别为55%和45%；有柱帽时，其支座负弯矩应取刚域边缘处的值，除边支座弯矩和边跨中弯矩外，分配到各板带上的弯矩均应乘以0.8的系数。
等代框架法与经验系数法的主要区别在于，等代框架法先分别算出等代框架的支座弯矩和跨中弯矩，再按上述系数分配到柱上板带和跨中板带。
无梁楼盖
无梁楼盖无梁楼盖是由瑞士设计师于1910年发明的，无梁楼盖不设梁，是一种双向受力的板柱结构。
由于没有梁，钢筋混凝土板直接支承在柱上，故与相同柱网尺寸的肋梁楼盖相比，其板厚要大些，但无梁楼盖的建筑构造高度比肋梁楼盖小，这使得建筑楼层的有效空间加大，同时，平滑的板底可以大大改善采光、通风和卫生条件，故无梁楼盖常用于多层的工业与民用建筑中，如商场、书库、冷藏库、仓库等，水池顶盖和某些整板式基础也采用这种结构形式。
无梁楼盖根据施工方法的不同可分为现浇式和装配整体式两种。
无梁楼盖也采用升板施工技术，在现场逐层将在地面预制的屋盖和楼盖分阶段提升至设计标高后，通过柱帽与柱整体连接在一起，由于它将大量的空中作业改在地面上完成，故可大大提高进度。
其设计原理，除需考虑施工阶段验算外，与一般无梁楼盖相同。
此外，为了减轻自重，也可用多次重复使用的塑料模壳，形成双向密肋的无梁楼盖。
目前，我国在公共建筑和住宅建筑中正在推广采用现浇混凝土空心无柱帽无梁楼盖，板中的空腔宜是双向的，可由预制的薄壁盒作为填充物构成。
无梁楼盖因没有梁，抗侧刚度比较差，所以当层数较多或有抗震要求时，宜设置剪力墙，构成板柱—抗震墙结构。
根据以往经验，当楼面活荷载标准值在5kN／m2以上，柱网为6m~6m时，无梁楼盖比肋梁楼盖经济。
无梁楼盖是在对于建筑物净空与层高限制较严格的建筑物经常使用的楼盖形式。
无梁楼盖的结构组成与传力无梁楼盖结构体系包括楼板、柱帽两大部分，其中多数无梁楼盖的楼板中还会有由钢筋加强板带形成的暗梁，保证受力的整体性。
无梁楼盖的传力路经比较简单，荷载一般按以下路径传递：楼板_ 柱帽_ 柱_ 基础_ 地基。
由于柱顶处平板直接将荷载传递给柱，因此会在柱顶形成集中受力区域，产生柱头对于楼板的冲切破坏。
为了防止这种破坏的发生，往往在柱顶设置柱帽，以增大柱头与楼板的接触面积，有利于荷载的合理分布。
当然，当荷载不太大时，也可不用柱帽。
常用的矩形柱帽有无帽顶板的、有折线顶板的和有矩形顶板的三种型式。
无梁楼盖施工方案
无梁楼盖施工方案1. 简介无梁楼盖是一种常用的建筑结构形式，也是现代建筑中常见的选项之一。
与传统的梁柱结构相比，无梁楼盖具有更大的空间灵活性、更好的视觉效果和更高的建筑品质。
本文将介绍无梁楼盖的施工方案。
2. 施工材料2.1 混凝土混凝土是无梁楼盖中最常用的施工材料之一。
它具有良好的抗压强度和耐久性，能够承受楼盖荷载并提供稳定的结构支撑。
混凝土可以根据具体施工要求选择不同的配合比，以满足强度、耐久性等要求。
2.2 钢筋钢筋通常被用于加固混凝土结构，提高其抗弯和抗拉性能。
在无梁楼盖的施工过程中，钢筋主要用于加固楼盖的支撑点和连接节点。
根据设计要求，选择合适规格的钢筋，如HRB400等。
2.3 膨胀螺栓膨胀螺栓是一种可靠的连接元件，常用于无梁楼盖的施工中。
它通过在连接处形成膨胀力，使两个构件之间产生摩擦力，从而实现可靠的连接。
在无梁楼盖的施工过程中，膨胀螺栓被广泛应用于楼盖的支撑点和连接节点。
3. 施工步骤3.1 地基处理在施工前，需要对地基进行处理，以确保其承载力满足设计要求。
首先，清理地表杂物，清除浮土和软弱土层。
然后，根据设计要求，进行加固处理，如加厚填土、灌注桩等。
3.2 模板安装模板是无梁楼盖施工过程中的重要组成部分，用于支撑混凝土浇筑。
根据楼盖的几何形状，制作适应的模板。
安装模板时要注意其稳定性和准确性，确保模板不会变形或移位。
3.3 钢筋布置在模板安装完成后，根据设计要求，在模板上布置钢筋。
钢筋的布置应按照设计要求进行，包括主筋、箍筋等。
钢筋的连接点应采用膨胀螺栓或焊接等可靠的连接方式。
3.4 混凝土浇筑在钢筋布置完成后，开始进行混凝土的浇筑。
混凝土的浇筑过程应注意以下几个方面：控制浇筑速度，保证一致性；避免空鼓和漏浆现象；避免引入杂质和水泥渣滓；采取震动措施，保证混凝土的密实性。
3.5 养护混凝土浇筑完成后，需要进行养护以确保其强度和耐久性。
养护包括：保湿、覆盖防晒、控制温度等。
根据混凝土的种类和施工环境，确定合适的养护方法和时间。
《无梁楼盖》课件
BIG DATA EMPOWERS TO CREATE A NEW
ERA
• 无梁楼盖简介 • 无梁楼盖的结构设计 • 无梁楼盖的施工方法 • 无梁楼盖的工程实例 • 无梁楼盖的发展趋势与未来展望
目录
CONTENTS
01
无梁楼盖简介
BIG DATA EMPOWERS TO CREATE A NEW
根据不同的荷载组合和效应，对无梁 楼盖的结构设计进行优化和调整。
荷载分布
分析无梁楼盖的荷载分布情况，优化 结构布置，提高整体结构的承载能力 。
03
无梁楼盖的施工方法
BIG DATA EMPOWERS TO CREATE A NEW
ERA
施工流程
模板安装
按照设计要求安装模板，确保 模板的平整度和稳定性。
应用，满足大跨度、大空间的建筑需求。
工业与商业建筑
03
在工业和商业建筑中，无梁楼盖将发挥其优势，提高建筑的承
载力和空间利用率。
板带设计
板带划分
根据无梁楼盖的跨度和荷 载分布情况，合理划分板 带，以提高整体结构的承 载能力。
板带受力分析
对板带进行详细的受力分 析，确保板带能够有效地 传递和分布荷载。
板带构造
根据受力分析结果，设计 合理的板带构造，以满足 板带承载力和传力的要求 。
荷载传递与分布
荷载传递路径
荷载组合与效应
明确无梁楼盖的荷载传递路径，确保 荷载能够有效地从楼面传递到柱子和 基础。
无梁楼盖的应用场景
总结词
无梁楼盖主要应用于大跨度、大空间的建筑中，如体育场馆、会展中心、工业厂房等。
详细描述
由于无梁楼盖能够提高楼层净高，降低建筑物的整体造价，因此在一些大跨度、大空间 的建筑中得到了广泛应用。例如，在体育场馆、会展中心等大型公共建筑中，无梁楼盖 可以满足观众席、展位等大面积、高净空的要求。在工业厂房中，无梁楼盖可以适应各
无梁楼盖板厚取值标准
无梁楼盖板厚度取值标准研究一、引言无梁楼盖是一种新型楼板结构，具有简洁、美观、大空间等优点，在建筑领域得到了广泛应用。
板厚度是无梁楼盖设计中的关键参数，取值合适与否直接影响结构的承载能力、刚度和使用寿命。
因此，本文旨在系统探讨无梁楼盖板厚取值标准，为工程设计提供科学依据。
二、无梁楼盖概述无梁楼盖，顾名思义，是在楼板结构中不设置横梁的一种构造方式。
它通过增加楼板的厚度和钢筋配筋量，使楼板自身具备足够的承载能力和刚度。
无梁楼盖具有空间利用率高、视觉效果好、施工方便等优点，特别适用于大跨度、高层建筑等场景。
三、影响无梁楼盖板厚取值的因素1. 荷载：楼板的荷载是影响板厚取值的主要因素，包括恒荷载（如自重）、活荷载（如人流、家具等）以及风荷载、雪荷载等。
板厚需满足承载能力要求，保证结构安全。
2. 跨度：楼板的跨度越大，所需的板厚也越大，以保证足够的刚度。
3. 材料：楼板的材料性能，如混凝土强度等级、钢筋等级等，直接影响板厚的取值。
高性能材料可以降低板厚，节约材料成本。
4. 构造要求：楼板的构造要求，如抗震、抗裂、防水等，也会对板厚取值产生影响。
需要满足相关规范和标准的要求。
四、无梁楼盖板厚取值方法1. 经验公式法：根据大量工程实践经验，总结出一些经验公式，通过输入相关参数，可以快速估算出板厚。
这种方法简单易用，但精度有限。
2. 数值模拟法：利用有限元等数值模拟方法，建立楼板的结构模型，进行承载力、刚度等性能分析，从而确定合适的板厚。
这种方法精度较高，但需要专业知识和技能。
3. 规范查表法：根据国家和行业相关规范，查找对应荷载、跨度等条件下的板厚推荐值。
这种方法具有权威性，但可能无法覆盖所有工况。
五、无梁楼盖板厚取值标准建议基于以上分析，本文提出以下无梁楼盖板厚取值标准建议：1. 在满足承载力和刚度要求的前提下，尽量减小板厚，以节约材料成本和减轻结构自重。
2. 根据荷载、跨度等关键因素，结合经验公式、数值模拟和规范查表等方法，综合确定板厚取值。
无梁楼盖计算方法
无梁楼盖计算方法
无梁楼盖是一种常用的结构形式，其特点是没有横梁作为支撑，主要
由由砖、砂浆和钢筋组成的楼板板材直接承受楼层荷载，并将荷载传递到
墙体上。
无梁楼盖的计算方法主要包括楼板荷载计算、楼板设计和墙体设计三
个方面。
首先，根据楼层设计要求和使用情况，确定楼板的荷载。
楼板的荷载
可以分为自重荷载、活荷载和设备荷载。
自重荷载是指楼板自身的重量，
可以由楼板材料的密度和厚度来计算。
活荷载是指人员和设备在楼板上活
动造成的荷载，在国家标准中有详细的要求。
设备荷载是指楼层内设置的
特殊设备引起的荷载，需要根据设备的重量和分布情况进行计算。
其次，根据楼板的荷载计算结果，确定楼板的设计参数。
楼板设计参
数包括楼板的净跨度、楼板的截面尺寸和楼板的钢筋布置。
楼板的净跨度
是指除去墙体厚度后的实际自由跨度，需要根据楼层布置和结构限制进行
确定。
楼板的截面尺寸和钢筋布置需要根据楼板的强度和刚度要求进行设计，可以采用模型分析和受力平衡原理来确定，通常需要根据经验和规范
进行调整。
最后，根据楼板的设计参数，进行墙体的设计。
无梁楼盖的墙体设计
主要包括墙体厚度、墙体的自重荷载、楼板与墙体的连接、墙体与楼板的
受力传递等方面。
墙体的厚度需要根据楼板的截面尺寸和荷载要求来确定，一般可以采用经验公式进行计算。
楼板与墙体的连接可以采用悬挑钢筋、
连接板等方式来实现。
墙体与楼板的受力传递需要通过墙体的竖向钢筋和
楼板的横向钢筋来实现，需要满足受力平衡和变形要求。
(第5部分)无梁楼盖、装配式梁板结构设计
整个无梁楼盖在纵横两个方向包括四种类型的板带：
柱上板带 跨中板带
计算单元
纵横两个方向计算跨度：
lx
l0x
2c 3
ly
l0 y
2c 3
控制截面:支座在柱帽c/3处，跨内在最大弯矩出
弯矩系数法步骤
• 按公式1.4.1~1.4.3计算每个区格两个方向的总弯矩。 • 每一方向的总弯矩分别分配柱上板带和跨中板带的支
§1.4 整体式无梁楼盖
一 、无梁楼盖的结构组成 二、 无梁楼盖的内力计算 三、 柱帽及板受冲切承载力计算 四、 了解截面设计与构造要求
1.4.1概述
1. 结构组成 无梁பைடு நூலகம்盖不设梁，属于板柱结构体系。 为了提高柱顶处平板的受冲切承载力以及减小板
的计算跨度，往往在柱顶设置柱帽。
无梁楼盖结构类型： ①有柱帽无梁楼盖；②有柱帽无梁楼盖；③板梁式无梁楼盖； ④密肋式无梁楼盖。
1．5．4 铺板式楼盖的连接 前述，对于装配式楼盖来说保证其整体性是很重要的，良好
的整体性对于水平荷载的有效传递，以及对竖向荷载的均匀传递
均有十分重要影响，连接主要指板与板、板与墙（梁）、梁与柱 等的连接构造措施。另外，抗震区的连接比非抗震区要求更高。
1．非抗震区的连接 （1）板与板的连接；
在板与板口形缝之间用＞C15 用石砼灌浆。 （2）板与支承墙或支承梁的连接（靠支承处坐浆和一定支承长度 来实现）；
• 等效框架梁：
宽：竖向荷载作用时取板跨中心线间的距离，水平荷载作 用时取板跨中心线间距离的一半；
高：板的厚度；
跨度：在两个方向分别取为
lx
l0x
2c 3
其中 c 为柱帽的宽度。
无梁楼盖施工方案
无梁楼盖施工方案
无梁楼盖施工方案
无梁楼盖是一种钢筋混凝土结构，在设计上省去了传统梁的设置，直接将楼板板材作为承重构件。
无梁楼盖工程具有结构简洁、施工方便等优点，并且能够提高建筑使用空间的利用率。
下面是一个无梁楼盖的施工方案。
1. 施工前准备：
- 确定无梁楼盖的设计方案，并获得相关设计文件；
- 准备好施工所需的人力、材料、机械设备等资源；
- 搭建好临时工棚和施工所需的安全防护措施；
- 检查施工区域的地基稳定性和平整度，必要时进行修整。
2. 钢筋安装：
- 根据设计要求，将楼板钢筋按照规格剪断、弯曲和折弯，并
通过电焊等方式进行连接；
- 将钢筋根据设计图纸和标高要求放置在楼板位置，并进行初
步调整和固定。
3. 模板安装：
- 确认楼板区域的尺寸和施工平面，选择适当的模板进行安装；- 按照设计要求，安装水平板、竖直板和倾斜板等模板，并进
行必要的固定和支撑。
4. 混凝土浇筑：
- 在钢筋安装和模板安装完成后，进行混凝土浇筑；
- 根据设计要求和施工计划，分段进行混凝土浇筑，将混凝土倒入模板中，并通过振捣、均匀铺摊和抹平等方式进行浇筑。
5. 养护与拆模：
- 混凝土浇筑完成后，进行适当的养护，保湿和保温等措施，以确保混凝土的强度和耐久性；
- 在混凝土达到设计强度要求后，进行拆模并进行清理，以准备下一阶段的施工。
总结：无梁楼盖的施工方案主要包括钢筋安装、模板安装、混凝土浇筑、养护和拆模等工作。
在施工过程中，应严格按照设计要求和施工计划进行操作，确保施工质量和安全。
同时，还需要合理调配资源，提高工作效率，保证施工进度和质量的要求。
地下车库的无梁楼盖设计
地下车库的无梁楼盖设计地下车库作为城市建设中的重要配套设施，承担着停放车辆的功能。
其结构设计对于保证车库的安全、稳定和高效利用空间具有重要意义。
其中无梁楼盖作为地下车库的常见设计方案之一，具有可操作性强、空间利用率高、施工周期短等优点，下面将对地下车库无梁楼盖设计进行详细探讨。
一、无梁楼盖概述无梁楼盖，顾名思义就是指在地下车库中取消横梁的设计方案。
传统的横梁结构会占用一定空间，并对车库停车位的布置造成限制，而无梁楼盖则有效降低了占有空间，提高了整个车库的空间利用率。
无梁楼盖可以采用钢筋混凝土或预制板等材料进行施工，具体取决于车库的具体结构要求和使用功能。
二、无梁楼盖设计原则1.承载能力：无梁楼盖作为车库的一部分，在设计时需考虑到其承载能力，以确保车库在正常使用时不会发生结构破坏或塌陷。
2.空间利用率：无梁楼盖的设计应最大化利用空间，尽可能减少结构对于车库停车位布置的限制。
在设计上可以合理的设置柱网结构，减少结构的跨度，提高整个车库的停车位数量。
3.施工周期：无梁楼盖相对于传统的横梁结构来说，可以采用预制板等方式进行施工，这样可以大大缩短施工周期，提高施工效率。
4.造价控制：无梁楼盖的材料选取、结构设计等都应符合经济性原则，既满足结构的稳定和安全性要求，又能够在可接受的成本范围内完成整个车库的建设。
三、无梁楼盖设计具体实施1.理论分析：根据车库的使用要求和结构类型，进行无梁楼盖的理论分析。
通过对车库地下室空间结构的计算和分析，确定无梁楼盖的具体设计参数。
2.结构选择：在理论分析的基础上，根据车库的特点和使用要求，确定无梁楼盖的结构形式。
可以选择钢筋混凝土、预制板、钢结构等材料进行设计，具体取决于实际情况。
3.材料选取：根据无梁楼盖的结构形式和承载要求，选择适当的材料进行施工。
钢筋混凝土材料需符合相关国家标准，预制板需要满足强度和耐久性要求。
4.施工技术：无梁楼盖的施工过程需要严格按照设计要求进行，保证施工质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.无梁楼盖是指由板直接把力传给竖向构件的一种楼盖结构。由 于刚度要求这种楼盖板厚较大，可承受较大荷载。在荷载较大 时柱顶往往设柱帽，荷载较小时也可以不设柱帽。
2.无梁楼盖适用于楼面荷载较大的多层民用或工业建筑，如书库、 仓库、冷藏库、没有嵌固要求的地下室顶板等。
一 无梁楼盖简介
3.优点 a.整体性好、楼层净空较高，有利于减小建筑的总高度。 b.施工支模简单、钢筋绑扎方便，施工快。方便管线布置、
《抗震》14.3.2 （单建式）地下建筑的顶板、底板和楼板宜采用梁板结 构。当采用板柱-抗震墙结构时，应在柱上板带中设构造暗梁，其构 造要求与同类地面结构的相应构件相同。
二 运用PKPM软件进行无梁楼盖计算分析
• 一 SATWE结构整体的空间结构分析。 在PMCAD人机交互输入中，在柱网上布置截面尺寸100x100的虚 梁（或按柱上板带的宽度和偏心输入等代梁）； 再在特殊构件补充定义中定义弹性楼板6或3； 用SATWE进行三维整体分析计算，算法选择“总刚分析方法”。
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
• 2.弹性楼板的选择 《高规》5.3.3 对平板无梁楼盖，在计算中应考虑板的平面外刚度影 响，其面外刚度可按有限元方法计算或近似将柱上板带等效为框架梁 计算。 刚性楼板：假定平面内无限刚，平面外刚度为零。主要用于楼板形状 比较规则的结构。 弹性板6：假定可以同时考虑楼板的平面内刚度和平面外刚度。主要 用于板柱体系或板柱-剪力墙结构和带斜屋面的结构。 弹性板3：假定楼板平面内刚度无限大，平面外刚度有限刚。主要用 于厚板转换层结构和板厚比较大（大于1米）的板柱体系或者板柱-抗 震墙体系。 注：采用弹性板3模式进行设计时，与厚板相邻的上下层的层高应包 含厚板厚度的一半。
பைடு நூலகம்
一 SATWE结构整体的空间结构分析
• 3.侧刚分析方法：配合刚性楼板选用。 总刚分析方法：配合弹性楼板、错层结构选用。
二 SLABCAD有限元分析计算
• 2.SLABCAD前处理
二 SLABCAD有限元分析计算
• 2.SLABCAD前处理
二 SLABCAD有限元分析计算
• 2.SLABCAD前处理
一 无梁楼盖简介
8.由无梁楼板和柱组成的板柱承受竖向作用的结构。适用于多层非抗震 计的建筑；
由无梁楼板和柱组成的板柱框架与剪力墙共同承受竖向和水平作用的 结构。适用于多层、高层非抗震设计以及抗震设防烈度不超过8度的 建筑（9度区不能用）。
一 无梁楼盖简介
9《抗震》6.1.14 地下室顶板作为上部结构的嵌固部位时，在地上结构相 关范围内（不大于20m，地下一层侧向刚度大于地上一层的2倍）应 采用现浇梁板结构。相关范围以外宜采用梁板结构（可以采用无梁楼 盖）。
（1）为SATWE或PMSAP软件提供板的边界条件； （2）传递上部结构的竖向荷载。对于厚板转换结构中不落地 的剪力墙，只有在该剪力墙下布置虚梁，才能将该剪力墙引起 的竖向荷载传递下来。 （3）为弹性楼板单元的划分提供必要条件。因此，设计人员 应重复利用本层柱网和上层墙、柱节点网格来布置虚梁。
一 SATWE结构整体的空间结构分析
二 SLABCAD有限元分析计算
• 2.SLABCAD前处理
二 SLABCAD有限元分析计算
• 2.SLABCAD前处理
二 SLABCAD有限元分析计算
• 3.SLABCAD有限元计算
二 SLABCAD有限元分析计算
• 4.SLABCAD后处理
二 SLABCAD有限元分析计算
• 4.SLABCAD后处理
二 SLABCAD有限元分析计算
• 5.板带交互设计及验算
三 无梁楼盖设计构造要求
一.构造要求
1.混凝土强度等级不宜低于C30； 2.板厚不应小于150mm； 3.暗梁构造
a.抗震设计时无柱帽，应在柱上板带设置暗梁，抗震设计时有帽 时以及非抗震设计时无柱帽，宜在柱上板带设暗梁。
b暗梁宽度：不大于bc+2x1.5hb(取2/3的柱帽宽度合适) c.暗梁支座上部纵向钢筋面积不小于柱上板带上部钢筋总截面面积 的 50%，下部钢筋不宜小于上部钢筋的50%，纵向钢筋应全跨拉通； 直径宜大于暗梁以外板钢筋直径，但不大于柱截面相应边长的1/20， 间距不宜大于300mm。 d.暗梁箍筋的布置，构造配箍时，直径不应小于8mm，间距不宜 大于3h0/4，肢距不宜大于2h0；计算配箍时，直径不应小于10mm， 间距不宜大于h0/2，肢距不宜大于1.5h0。
• 二 SLABCAD无梁楼盖本身的分析计算。 补充输入各种建模信息，如洞口、注明、荷载等； 有限元方法计算节点内力并进行节点配筋； 输出节点内力、挠度、节点配筋结果； 板带交互设计及验算（柱上、跨中板带内力、配筋计算及柱帽冲 切、板带裂缝、挠度验算）。
一 SATWE结构整体的空间结构分析
• 1.虚梁（100x100）在结构设计中是一种无刚度、无自重的梁， 不参与结构计算。
6.柱帽形式
一 无梁楼盖简介
一 无梁楼盖简介
7.计算方法 经验系数法：只能计算竖向荷载作用情况，是等代框架法在较规则情 况下的特例，见《技术措施》9.2.3~9.2.6 等代框架法：可以计算水平、竖向荷载作用情况，各种教科书。
有限元分析法：软件有PKPM的SLABCAD,STRAT，Ansys，Sap等。
设备安装。
4.缺点 a.板柱结构抗震性能差，用于抗震区时需要增加剪力墙形
成板柱剪力墙结构。 b.不能充分使用钢筋强度，只有在荷载较大的情况下才可
能有造价上的优势。
一 无梁楼盖简介
5.一般规定 无梁楼盖，柱网尺寸宜接近方形，两个方向的跨度比不宜大于 1.5，否则经济性较差； 平板时跨度不宜大于7m，有柱帽时不宜大于9m。不宜采用不规 则程度较大（非矩形）柱网； 板厚不应小于150mm，荷载较大时板厚适当加厚。
