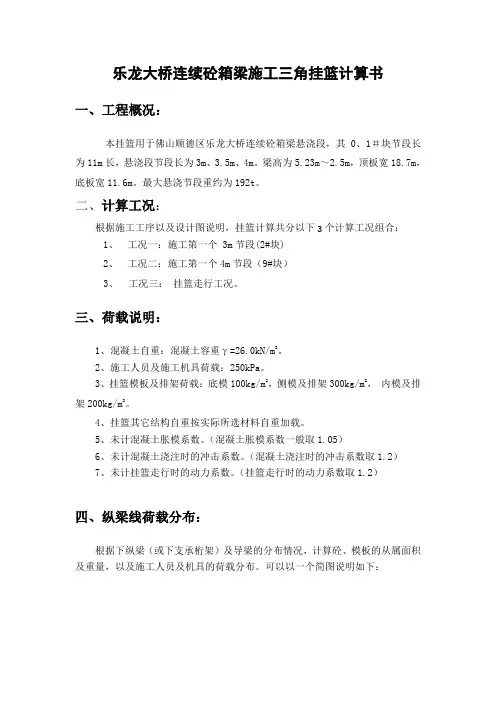

某挂篮计算书
乐龙大桥连续砼箱梁施工三角挂篮计算书一、工程概况：本挂篮用于佛山顺德区乐龙大桥连续砼箱梁悬浇段，其0、1＃块节段长为11m长，悬浇段节段长为3m、3.5m、4m。
梁高为5.23m～2.5m，顶板宽18.7m，底板宽11.6m。
最大悬浇节段重约为192t。
二、计算工况：根据施工工序以及设计图说明，挂篮计算共分以下3个计算工况组合：1、工况一：施工第一个 3m节段(2#块)2、工况二：施工第一个4m节段（9#块）3、工况三：挂篮走行工况。
三、荷载说明：1、混凝土自重：混凝土容重γ=26.0kN/m3。
2、施工人员及施工机具荷载：250kPa。
3、挂篮模板及排架荷载：底模100kg/m2，侧模及排架300kg/m2，内模及排架200kg/m2。
4、挂篮其它结构自重按实际所选材料自重加载。
5、未计混凝土胀模系数。
（混凝土胀模系数一般取1.05）6、未计混凝土浇注时的冲击系数。
（混凝土浇注时的冲击系数取1.2）7、未计挂篮走行时的动力系数。
（挂篮走行时的动力系数取1.2）四、纵梁线荷载分布：根据下纵梁（或下支承桁架）及导梁的分布情况，计算砼、模板的从属面积及重量，以及施工人员及机具的荷载分布。
可以以一个简图说明如下：下平台共设14道纵梁，均为H型钢30b。
各组纵梁在各种工况下所受的线荷载如下：工况一内导梁承受顶板荷载，受荷宽度3.05m，q砼+q施+q内模=35KN/m，外导梁承受翼缘板荷载，受荷宽度4.25m，q砼+q施+q内模=50KN/m；工况二走行各构件仅承受结构自重，荷载软件自动添加不做详细写明。
五、建模计算：采用sap2000有限元分析软件对挂篮结构进行建模、约束边界条件、加载。
挂篮悬浇时模型如上图（计算图未示挂篮顶板导梁、模板及排架）：六、计算结果及结果分析（计算结果见后附挂篮计算表）：浇注混凝土时,挂篮最大变形为23mm(向下),出现在前下横梁跨中和后下横梁两端,前上横梁跨中为15mm。
走行时, 后下横梁跨中最大变形为39mm(向下), 前下横梁跨中最大变形为45mm(向下)。
三角形挂篮计算书
三角形挂篮计算书1.三角形挂篮结构形式，主要性能参数及特点1.1.挂篮总体结构挂篮由三角形主桁架、底模平台、模板系统、悬吊系统、锚固系统及走行系统六大部分组成。
图1挂篮总体结构主桁架：主桁架是挂篮的主要受力结构。
由2榀三角主桁架、横向联结系组成。
2榀主桁架中心间距为6.22米，每榀桁架前后节点间距分别为4.85m、4.1m，总长9.67m，主桁架杆件采用槽钢焊接的格构式，节点采用承压型高强螺栓联结。
横向联结系设于两榀主桁架的竖杆上，其作用是保证主桁架的横向稳定,并在走行状态悬吊底模平台后横梁。
图2 主桁架底模平台：底模平台直接承受梁段混凝土重量，并为立模，钢筋绑扎，混凝土浇筑等工序提供操作场地。
其由底模板、纵梁和前后横梁组成。
底模板采用大块钢模板；其中纵梁采用双[32槽钢和单I32工字钢，横梁采用双[36b槽钢，前后横梁中心距为5.1m，纵梁与横梁螺栓联接。
图3 底模平台模板系统:外侧模的模板采用大块钢模板拼组，内模采用组合钢模板拼组。
外模板长度为4.3m。
内模板为抽屉式结构,可采用手拉葫芦从前一梁段沿内模走行梁整体滑移就位。
图4 外侧模图5 内模悬吊系统：悬吊系统用于悬吊底模平台、外模和内模。
并将底模平台、外模、内模的自重、梁段混凝土重量及其它施工荷载传递到主构架和已成梁段上。
悬吊系统包括底模平台前后吊杆、外模走行梁前后吊杆、内模走行梁前后吊杆、垫梁、扁担梁及螺旋千斤顶。
底模前后横梁各设4个吊点，采用双Φ25精轧螺纹钢筋。
底模平台前端悬吊在挂篮前上横梁上，前上横梁上设有由垫梁、扁担梁和螺旋千斤顶组成的调节装置，可任意调整底模标高。
底模平台后端悬吊在已成梁段的底板上和翼缘板上。
外模走行梁和内模走行梁的前后吊杆均采用单根Φ25精轧螺纹钢筋。
其中外模走行梁前吊点与走行梁销接，以避免吊杆产生弯曲次应力。
锚固系统：锚固系统设在2榀主桁架的后节点上，共2组，每组锚固系统包括2根后锚扁担梁、2根后锚横梁、6根后锚杆。
三角型现浇箱梁挂篮计算书
三原机械厂三角型挂篮计算书技术研发中心2008.5.26目录一、计算依据 ................................................... - 2 -二、计算内容 ................................................... - 2 -（1）底模纵梁计算........................................ - 2 - （2）后下横梁........................................... - 13 - （3）前下横梁........................................... - 16 - （4）滑梁计算........................................... - 18 - 1）侧向模板设计计算................................. - 18 -2）滑梁计算......................................... - 21 - （5）前上横梁........................................... - 25 - （6）三角架计算......................................... - 27 - 1）强度和刚度检算................................... - 28 -2）压杆稳定计算..................................... - 31 -3）销轴计算......................................... - 33 -一、计算依据根据机械厂提供的<疏解线特大桥施工图>、<路桥施工计算手册>,计算手段采用有限元方法。
三角形挂篮受力计算书
三角形挂篮受力计算书一、挂篮主桁架计算1、计算说明：该挂篮主桁架为焊接组合构造，每幅挂篮有二片主桁架，主桁架由槽钢制作而成，材质主要为A 3钢。
A 3钢容许应力值按[σ]=145Mpa 计算，弹性模量值为E=2.1×105Mpa ，在进行强度计算时，不均匀系数 1.2。
但在变形计算时，不考虑不均匀系数，即按二片主桁架均匀受力计算。
2、计算图式：单片主桁架计算图式如图一所示：P图一为简化计算，忽略结构本身附加弯矩值，并将各结点均看作铰于一点的理想铰接点，简化后的计算图式如图二所示：图二45.6°76.25图中L1=4.20m，L2=4.20m，L3=3.26m，L4=2.52m，L5=3.26，L6=4.50m，L7=4.41m，查型钢表可知各杆件横截面积：A1=2×28.83=57.7cm2，A2=2×60.89=121.8cm2，A3=2×28.83=57.7cm2，A4=2×48.7=97.4cm2，A5=2×28.83=57. 7cm2，A6=2×60.89=121.8cm2，A7=2×28.83=57.7cm2。
3、主桁架受力计算：主桁架L1、L2、L3、L4、L5、L6、L7分别对应力N1、N2、N3、N4、N5、N6、N7。
令P=1，计算得各杆件内力值为：N1=+1.499，N2=-1.049，N3=-1.164，N4=+1.500，N5=-1.085，N6=-1.079，N7=+1.471P值计算：P=（G 1+G2）/4式中G1为挂篮自重，包括前上横梁，前下横梁，底模，侧模及内模等作用到主桁架前端的荷载，经计算：G1=12T。
G2为施工时节段梁体重量分配到主桁架上的荷载值。
根据各分段长度及每节段重量可知，当节段长度为 3.5m 1#块时，主桁架受力最大，此时G2=112.3/2=56.2T于是：P=（G1+G2）/4=（12+56.2）/4=17.05T此时各杆件内力值为：N1=N1×P×1.2=1.499×17.05×1.2=30.67TN2=N2×P×1.2=-1.049×17.05×1.2=-21.46TN3=N3×P×1.2=-1.164×17.05×1.2=-23.82TN4=N4P×1.2=1.500×17.05×1.2=30.69TN5=N5×P×1.2=-1.085×17.05×1.2=-22.20TN6=N6×P×1.2=-1.079×17.05×1.2=-22.08TN7=N7×P×1.2=1.471×17.05×1.2=30.10T各杆件的应力值为：σ1=N1/A1=30.67×104/57.7×102=53.2Mpaσ2=N2/A2=-21.46×104/121.8×102=-17.6Mpaσ3=N3/A3=-23.82×104/57.7×102=-41.3Mpaσ4=N4/A4=30.69×104/97.4×102=31.5Mpaσ5=N5/A5=-22.20×104/57.7×102=-38.5Mpaσ6=N6/A6=-22.08×104/121.8×102=-18.1Mpaσ7=N7/A7=30.10×104/57.7×102=52.2Mpa根据以上计算，各杆件应力值远小于容许应力[σ]=145Mpa，故满足要求。
三角挂篮施工计算书
三角挂篮施工计算书目录1 块段及挂篮信息说明................................................................ 错误!未定义书签。
2 要紧计算依据............................................................................ 错误!未定义书签。
3 要紧力学标准取值.................................................................... 错误!未定义书签。
4 要紧荷载取值............................................................................ 错误!未定义书签。
5 工况分析.................................................................................... 错误!未定义书签。
6 挂篮结构验算............................................................................ 错误!未定义书签。
底篮纵梁验算....................................................................... 错误!未定义书签。
1号块底篮纵梁1验算................................................. 错误!未定义书签。
1号块底篮纵梁2验算................................................. 错误!未定义书签。
1号块底篮纵梁3验算................................................. 错误!未定义书签。
某大桥三角轻型挂篮计算书(附挂篮全套图纸)
XXX 大桥三角轻型挂篮计算书第一部分承重系统检算一、设计依据:以本桥具有代表性的大桥现浇4号块计算为例1．箱梁中心高：取均值=(392.4+362)/2=377.2cm2、底板厚：取均值=(49+44.9)/2=46.95cm3、顶板厚28cm4、腹板厚70cm5、节段长3.5m6、节段体积65m 37、节段重量169t二、浇注砼重量分配从大桥施工过程知道，4号块重量并不是挂篮中的单一构件承担的，是由侧模、内模、底模共同承担的，所以对2重量进行分配。
参照图纸可以将其重量按区域的浇注砼重量分成三个部分：W 侧=9.19×2t W 内=17.16×2t W 底=114.38t AA 三、主构架的计算由挂篮结构图纸，承重系统由三组相同的槽钢，每组槽钢由[]拼焊而成。
（一）、技术参数（1）节段浇注砼重量最大：169t（2）底模重量15t （含下横梁及附件）（3）侧模重量2×6t（4）前横梁4t （含其上附件）（5）内模重量2×5.3t（含行走机构和内滑梁）（6）另加2.5%的施工负载（169+15+12+10.6+4）×2.5%=5.3t 以上重量共计：216t。
这个荷载由构架前端和前节段箱梁端部承受，分别分担总重量的一半，则挂篮前端所承担的重量为216/2=108t，每个三角架前端所承担的重量为108/3=36t=360KN。
（7）双拼40b[]槽钢截面特性为惯性距I=120777cm4截面积A=478.08cm2抗弯截面系数W=5490cm3EI=120777×10-8×2.1×105×106×10-3=253631.7KN.m2EA=2.1×105×106×478.08×10-4×10-3=10039680KN容许弯距[M]=σ容W=1180KN.m容许剪力[V]=τA=5961.6KN（二）、受力分析及计算计算采用清华大学开发的“结构力学求解器”程序软件SMSOLVER。
坑尾大桥三角挂篮计算书
坑尾大桥三角挂篮计算书一．工程概况1.坑尾大桥主跨刚构连续梁为(72m+130m+72m)，双线错跨布置，主墩为双薄壁墩，交界墩为箱型薄壁墩。
2.箱梁节段布置12m+3x3m+6x3.5m+7x4m；边跨现浇段长5.82m；合拢段长2.0m。
3.箱梁截面顶板宽12.25m；底板宽6.25m；梁高7.5~3m；二．计算依据1.坑尾大桥刚构连续梁施工设计图；2.铁路桥梁钢结构设计规范-TB10002.2-2005；3.钢材容许应力见下表因为临时结构，可按其容许值提高20%～30%设计，则：①弯曲应力 [σw]= 1700 kg/cm2=170MPa②轴向应力 [σ] =1600 kg/cm2=160MPa③剪应力 [τ] =1000 kg/cm 2=100MPa④销轴采用40Cr 钢，容许剪应力[τ] =3000 kg/cm 2=300MPa 或贝雷梁销轴材料，剪应力30crMnTi 的容许拉应力、压应力及弯应力按0.85x1300计算，容许剪应力按0.45x1300计算。
三．主桁架计算轻型三角挂篮主构架设计说明：计算简图材料：主梁、立柱采用原菱形挂篮构件2[36a ，局部加强；拉杆采用Φ32精轧钢筋，PBS830，控制拉力[P]=53.4t 。
1.最大压力N3=135t 2[36a截面积A=2x60.9=121.8cm2 i=14cm 自由长度L0=284cm λ=284/14=20 υ=0.97σ=135x103/(0.97x121.8)=1143kg/cm2 <1600kg/cm22.最大拉力N4=112.1t选用3根Φ32精轧钢筋，PBS830，控制拉力[P]=53.4t。
[P]=3x53.4=160.2t>112.1tK=160.2/112.1=1.433.柱头、铰座、销轴承压及抗剪柱头、铰座材料Q235，销轴材料40Cr，销轴直径υ=8cm A=50.26 cm2柱头总板厚Σ=2x6=12cm，铰座总板厚Σ=3x6=18cm。
三角挂篮计算书介绍
绵阳二环路三期绵盐、石马、青义大桥合同段青义涪江大桥现浇箱梁三角挂篮计算书四川公路桥梁建设集团有限公司绵阳二环路三期绵盐、石马、青义大桥合同段项目经理部二○一三年六月十七日一、基本资料绵阳青义涪江大桥为78+138+78m连续刚构，主梁采用单箱单室截面三向预应力混凝土箱梁，箱梁顶板宽16.5m，箱底宽9.1m，单侧悬臂宽度3.7m。
箱梁跨中梁高3.1m，墩顶根部梁高9.0m，单“T”箱梁梁高从跨中至箱梁根部，箱高以1.8次抛物线变化。
箱梁底板厚从箱梁根部截面的125cm厚渐变至跨中或边跨合拢段截面的30cm厚，按2次抛物线变化。
箱梁腹板厚度采用55、75cm二种厚度，厚度变化按直线渐变，均在一个节段内完成(箱梁根部至10号梁段腹板厚75cm，11号梁段腹板厚由75cm渐变为55cm，12号梁段至19号梁段腹板厚55cm。
主梁混凝土为C55。
结合有利施工、缩短悬臂浇注周期、降低施工钢材数量的原则考虑，主梁悬臂浇注梁段长度共划分为3.2m和4.0m二种长度的节段，合拢段长2.0m。
0号段采用托架施工，1号～18号梁段采用挂篮分段对称悬臂浇筑施工，悬臂浇筑梁段最大控制重量2151.5KN。
1-10#节段为3.2m长节段，1#节段最重，砼自重2151.5KN，11-18节段长4.0m，11#块砼最重，混凝土自重1659.6KN，12-18#节段为长节段。
主梁的悬臂施工挂篮采用三角形挂篮。
二、挂蓝受力计算的荷载取值1、三角形挂篮主体、前后横梁以及挂蓝底模平台在计算中自行计入自重。
自重系数取1.15。
2、操作脚手及部分施工荷载约2.5吨，分摊入挂蓝的两侧走道。
内模支架计算顶、底板混凝土中，外侧模架计入翼板混凝土中。
3、侧模系统和内模系统分别按布置位置加载在内外滑梁上。
4、混凝土自重按1.05倍取值，其中，5%为混凝土超大系数。
同时考虑1.1倍安全系数。
因此混凝土荷载按 1.15倍加载。
钢筋混凝土容重按设计图取值，取ρ=26KN/m3。
三角形挂篮设计计算书.doc
三角形挂篮设计计算书目录一、设计计算说明 (56)1.1 设计依据 (56)1.2 工程概况 (56)1.3 挂篮设计 (56)1.3.1 主要技术参数 (56)1.3.2 挂篮构造 (56)1.3.3 挂篮计算对象的确定 (57)二、挂篮设计荷载（3m节段） (57)2.1 截面各部位与挂篮各构件荷载的对应关系 (57)2.2 箱梁自重荷载计算 (59)2.3 模板及人员、机械荷载 (60)三、外模滑梁及吊梁计算（3m节段） (61)3.1 荷载组合 (61)3.2 外模滑梁计算 (61)3.2.1 内力及约束反力计算 (61)3.2.2 截面初选 (62)3.2.3 强度、刚度验算 (62)3.3 外模吊梁计算 (62)四、底纵梁计算（3m节段） (63)4.1 腹板底纵梁受力验算 (64)4.1.1 荷载组合、内反力计算及截面初选 (64)4.1.2 强度、刚度验算 (64)4.2 底板底纵梁受力验算 (65)4.2.1 荷载组合、内反力计算及截面初选 (65)4.2.2 强度、刚度验算 (65)五、前、后下横梁计算（3m节段） (66)5.1 前下横梁受力验算 (66)5.2 后下横梁受力验算 (67)六、内模滑梁计算（3m节段） (68)6.1 荷载组合、内反力计算及截面初选 (68)6.2 强度、刚度验算 (69)七、前上横梁计算（3m节段） (69)7.1 荷载组合及内、反力计算 (69)7.2 强度、刚度及整体稳定性验算 (70)八、中上横梁计算（3m节段） (71)8.1 荷载组合及内、反力计算 (71)8.2 强度、刚度及整体稳定性验算 (72)九、吊杆计算（3m节段） (72)9.1 精轧螺纹钢吊杆抗拉强度计算 (72)9.1.1 前下横梁吊杆抗拉强度 (73)9.1.2 后下横梁吊杆抗拉强度 (73)9.2 伸长量计算 (73)9.2.1 前下横梁最大伸长量 (73)9.2.1 其他吊杆最大伸长量 (73)十、挂篮主桁架计算（3m节段） (74)10.1 挂篮三角架计算 (74)10.2 后锚力计算 (75)10.3 抗倾覆安全系数 (76)十一、4m长节段挂篮验算 (76)11.1 荷载的确定 (76)11.1.1 8号块自重荷载 (76)11.1.2 其他荷载 (77)11.2 底纵梁计算（4m节段） (77)11.2.1 腹板底纵梁 (77)11.2.2 底板底纵梁 (77)11.3 外模滑梁（4m节段） (78)11.4 内模滑梁（4m节段） (79)十二、一套挂篮重量一览表 (80)xx特大桥主桥三角形挂篮设计计算书一、设计计算说明1.1 设计依据①、xx至xx高速公路xx至xx段第15合同段两阶段施工图设计；②、《公路桥涵施工技术规范》JTJ041-2000；③、《钢结构设计规范》GB50017-2003；④、《路桥施工计算手册》；⑤、《桥梁工程》、《结构力学》、《材料力学》；⑥、其他相关规范手册。
三角挂篮计算书
跨董岗保庄圩大堤连续梁三角挂篮计算书中铁十七局集团第三工程有限公司2014年11月目录一、计算简介 (1)1.1工程概况 (1)1.2计算内容 (2)1.3计算依据 (3)1.4计算参数 (3)二、模板计算 (5)2.1底篮模板 (5)2.2侧模计算 (6)2.3内模计算 (7)三、主要结构计算 (9)3.1荷载分析 (9)3.2结构计算模型 (10)3.3计算结果 (12)3.4结果分析 (18)四、其他结构验算 (19)五、结论 (21)一、计算简介1.1 工程概况主桥桥跨布置（45+80+45）m，为预应力混凝土连续梁桥，主梁采用单箱单室箱形截面，三向预应力体系，采用挂篮悬臂浇筑施工，箱梁顶板宽13.12m，底板宽7.125m，悬浇2～12#段，为节段长度有二种：3.0m、4.0m，边跨及中跨合拢段长度均为2m。
本桥施工挂篮采用三角挂篮，由主桁承重系、底篮、悬吊系统、锚固系统、行走系统、平台系统及模板系统等部分组成。
如图1和图2所示。
图1 挂篮立面图图2 挂篮正面图1.2 计算内容为了保证挂篮施工期间的结构安全，确保挂篮的强度、刚度及稳定性满足施工要求，对本桥施工挂篮进行结构验算。
验算主要内容如下：1）挂篮主桁在混凝土浇筑时的强度、刚度和稳定性；2）挂篮底篮、悬吊系统和锚固系统在混凝土浇筑时的强度和刚度；3）挂篮底模和侧模的强度和刚度；4）主桁节点板和销轴的强度；5）挂篮走行时后锚可靠性及结构的稳定性。
其中前两项和最后一项采用MIDAS/Civil软件建立空间杆系有限元模型进行分析，三、四项参考相应施工手册手算校核。
1.3 计算依据⑴《公路桥涵施工技术规范》（JTJ 041-2000）⑵《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）⑶《路桥施工计算手册》⑷《九标-两阶段施工图设计文件第二册》⑸《挂篮施工图设计》1.4 计算参数1）材料参数挂篮主桁、前后横梁、底纵梁、前托梁、后托梁、内滑梁及模板等均采用Q235B组合型钢，吊杆υ32精轧螺纹粗钢筋，销子采用40Cr钢，锚固构件采用υ32精轧螺纹粗钢筋。
三角挂篮计算书
三角挂篮计算书一、计算说明该三角形挂篮结构形式简单、操作方便、传力较明确。
浇注混凝土时挂篮的传力过程如图1。
图1 浇注混凝土时挂篮的传力过程从图1中可以看出该挂篮主要杆件之间的传力过程。
挂篮各主要构件的检算采用容许应力法。
二、设计参数（1）取最重悬浇段1号段（86t）为最不利工况；（2）混凝土容重取26kN/m3；（3）考虑箱梁混凝土浇注时胀模等因素的超重系数取1.05；（4）浇注混凝土时的动力系数取1.2；（5）挂篮空载行走时的冲击系数取1.3；（6）浇注混凝土和挂篮行走时的抗倾覆稳定系数取2；（7）吊带及精轧螺纹钢筋吊杆的安全系数不小于2。
三、设计荷载箱梁荷载：浇注箱梁的最大重量为860kN，考虑浇注混凝土时动力因素和挂篮施工安全方面的重要性，控制设计最大荷载w=860×1.2＝1032kN；箱梁模板、脚手架及施工机具、人群荷载等：150 kN；挂篮自重：335 kN；混凝土偏载：箱梁两侧腹板浇注最大偏差取5m3混凝土，自重约130 kN；四、荷载组合荷载组合I：混凝土重量+动力附加荷载+挂篮自重+施工机具和人群重；荷载组合Ⅱ：混凝土重量+挂篮自重+混凝土偏载+施工机具和人群重；荷载组合Ⅲ：混凝土重量+挂篮自重+风载；荷载组合Ⅳ：混凝土重量+挂篮自重+施工机具和人群重；荷载组合V ：挂篮自重十冲击附加荷载+风载。
荷载组合I～Ⅲ用于主桁承重系统强度和稳定性计算，由组合1控制设计；荷载组合Ⅳ用于刚度计算；荷载组合V用于挂篮行走验算。
五、主要杆件计算该挂篮主要对三角主桁、前上下横梁、后上下横梁、底模纵梁、吊带(杆)、锚杆等计算。
计算主要采用ansys通用有限元软件，并结合手算来完成。
设计计算采用容许应力法。
计算模型见图1。
图1 挂篮计算模型1、吊带（杆）计算由于箱梁截面横向的非匀质性，各吊杆受力大小不一。
吊带及吊杆所受的最大拉力为：前吊带：373040N；后吊带：364780N；吊杆：210140N吊带有效面积A=20*200-20*50=3000mm2σmax=N/A=373040/3000=124Mpa<[σ]=140Mpaφ32吊杆的截面面积为804.2 mm2σmax=N/A=210140/804.2=261.3Mpa<[σ] =750Mpa2、下横梁计算下横梁为I56b加强型工字钢，I=71944cm4 , W=2569 cm3。
三角形挂篮设计计算(DOC)
白鹤滩水电站对外交通工程武家小河沟大桥三角挂篮设计计算书编制：复核：审核：批准：中铁隧道集团有限公司宁南县葫白公路一标项目经理部目录第1章设计计算说明 (1)1.1 设计依据 (1)1.2 工程概况 (1)1.3.1 主要技术参数 (2)1.3.2 挂篮构造 (2)1.3.3 挂篮计算设计荷载及组合 (2)第2章挂篮底模系统及吊杆计算 (3)2.1 底模板面板计算荷载 (4)2.2底模板横肋计算 (5)2.2.1. 预压荷载作用下底模横肋计算 (5)2.2.2. 浇筑混凝土时底模板横肋的计算 (7)2.3底模纵梁计算 (9)2.3.1. 预压荷载作用下底模纵梁计算 (9)2.3.2. 浇筑1#段混凝土时底模纵梁的计算 (12)2.3.3. 浇筑4#段混凝土时底模纵梁的计算 (15)2.3.4. 浇筑8#段混凝土时底模纵梁的计算 (19)2.4底模后横梁计算 (22)2.4.1. 预压荷载作用下底模后横梁计算 (22)2.4.2. 浇筑混凝土时底模后横梁的计算 (26)2.5底模前横梁与前上横梁计算 (28)2.5.1. 预压荷载作用下底模前横梁与前上横梁计算 (28)2.5.2. 浇筑混凝土时底模前横梁与前上横梁的计算 (31)2.6底模后锚杆、前吊杆计算 (36)2.6.1.预压状态下后锚杆计算 (36)2.6.2.浇筑混凝土状态下后锚杆计算 (36)2.6.3.预压状态下前吊杆计算 (37)2.6.4.浇筑混凝土状态下前吊杆计算 (37)第3章挂篮主桁计算 (38)3.1 荷载组合Ⅱ(混凝土重量+超载+动力附加荷载+挂篮自重+施工荷载) (38)3.1.1荷载计算 (38)3.1.2 荷载组合I作用下主桁计算 (38)3.2 荷载组合IV(挂篮自重+冲击荷载) (42)3.2.1计算荷载 (42)3.2.2. 锚固筋计算 (43)3.2.3.走行滑道检算 (44)第1章设计计算说明1.1 设计依据①两阶段施工设计图（第二册第三分册）②《公路桥涵施工规范》（TB10203）；③《公路混凝土与砌体工程施工规范》（TB10210）；④《钢结构设计规范》GB50017；⑤《路桥施工计算手册》；⑥《桥梁工程》、《结构力学》、《材料力学》；⑦其他相关规范手册。
桥梁施工项目三角挂篮计算书-29页word资料
杨林塘航道整治工程玖龙桥桥桥梁施工项目（YLT-YL-QL1合同段）三角挂篮计算书编制：复核：审核：江苏省交通工程集团有限公司杨林塘航道整治工程玖龙桥蔡家湾桥桥梁施工项目YLT-YL-QL1标段项目经理部二零一三年六月目录第一部分概述................................................................................................................................. - 1 -1、挂篮计算控制块件....................................................................................................................... - 1 -2、挂篮基本参数............................................................................................................................... - 1 - 第二部分底盘系统计算................................................................................................................. - 4 -1、底盘结构....................................................................................................................................... - 4 -2、底模计算....................................................................................................................................... - 4 -2.1、面板计算.............................................................................................................................. - 4 -2.1.1、荷载............................................................................................................................. - 4 -2.1.2、面板受力计算............................................................................................................. - 7 -2.2、纵肋计算.............................................................................................................................. - 7 -2.3、加劲肋计算.......................................................................................................................... - 7 -2.3.1、计算参数..................................................................................................................... - 7 -2.3.2、受力计算..................................................................................................................... - 7 -3、分配梁计算................................................................................................................................... - 7 -3.1、荷载...................................................................................................................................... - 8 -3.2、受力计算.............................................................................................................................. - 8 -3.2.1、计算图示..................................................................................................................... - 8 -3.2.2、计算结果..................................................................................................................... - 8 -4、纵梁受力计算............................................................................................................................... - 8 -4.1、荷载...................................................................................................................................... - 9 -4.2、计算图示.............................................................................................................................. - 9 -4.3、计算结果.............................................................................................................................. - 9 -5、下横梁计算................................................................................................................................... - 9 -5.1、前下横梁计算...................................................................................................................... - 9 -5.1.1、前下横梁结构............................................................................................................. - 9 -5.1.2、计算工况..................................................................................................................... - 9 -5.1.3、悬浇工况计算............................................................................................................. - 9 -5.1.4、升降工况计算........................................................................................................... - 12 -5.1.5、结论........................................................................................................................... - 12 -5.2、后下横梁计算.................................................................................................................... - 12 -5.2.1、后下横梁结构........................................................................................................... - 12 -5.2.2、计算工况................................................................................................................... - 12 -5.2.3、悬浇工况计算........................................................................................................... - 13 -5.2.4、移动工况计算........................................................................................................... - 13 -5.2.5、结论........................................................................................................................... - 14 -6、悬吊系统计算............................................................................................................................. - 14 -6.1、荷载.................................................................................................................................... - 14 -6.2、吊耳计算............................................................................................................................ - 14 -6.2.1、抗拉计算................................................................................................................... - 14 -6.2.2、孔壁承压计算........................................................................................................... - 14 -6.3、吊杆计算............................................................................................................................ - 14 - 第三部分侧模系统计算............................................................................................................... - 14 -1、侧模结构..................................................................................................................................... - 14 -2、荷载 ............................................................................................................................................ - 14 -2.1、模板侧压力........................................................................................................................ - 14 -2.2、翼板处荷载........................................................................................................................ - 15 -3、面板计算..................................................................................................................................... - 15 -3.1、计算参数............................................................................................................................ - 15 -4、楞木计算..................................................................................................................................... - 15 -5、骨架计算..................................................................................................................................... - 15 -5.2、计算图示............................................................................................................................ - 15 -5.3、计算结果............................................................................................................................ - 15 -5.3.1、杆件........................................................................................................................... - 15 -5.3.2、拉杆........................................................................................................................... - 15 -6、导梁计算..................................................................................................................................... - 16 -6.1、荷载.................................................................................................................................... - 16 -6.2、计算图示............................................................................................................................ - 16 -6.3、计算结果............................................................................................................................ - 16 - 第四部分内模骨架计算............................................................................................................... - 16 -1、内模骨架结构............................................................................................................................. - 16 -2、顶模板计算................................................................................................................................. - 16 -2.1、截面参数............................................................................................................................ - 16 -2.2、荷载.................................................................................................................................... - 16 -2.3、受力计算............................................................................................................................ - 16 -3、内模骨架计算............................................................................................................................. - 17 -3.1、荷载.................................................................................................................................... - 17 -3.2、受力计算............................................................................................................................ - 17 -3.2.1、计算图示................................................................................................................... - 17 -3.2.2、计算结果................................................................................................................... - 17 -4、导梁计算..................................................................................................................................... - 17 -4.1、荷载.................................................................................................................................... - 17 -4.2、受力计算............................................................................................................................ - 17 -4.2.1、计算图示................................................................................................................... - 17 -4.2.2、计算结果................................................................................................................... - 18 - 第五部分上横梁计算................................................................................................................... - 18 - 1、上横梁结构................................................................................................................................. - 18 -1.1、前上横梁............................................................................................................................ - 18 -1.2、后上横梁............................................................................................................................ - 18 -2、计算工况..................................................................................................................................... - 18 -3、前上横梁计算............................................................................................................................. - 18 -3.1、荷载.................................................................................................................................... - 18 -3.2、受力计算............................................................................................................................ - 21 -3.2.1、计算图示................................................................................................................... - 21 -3.2.2、计算结果................................................................................................................... - 21 -3.2.3、结论........................................................................................................................... - 21 -4、后上横梁计算............................................................................................................................. - 21 -4.1、后上横梁结构.................................................................................................................... - 21 -4.2、计算工况............................................................................................................................ - 21 -4.3.、荷载................................................................................................................................... - 21 -4.4、受力计算............................................................................................................................ - 21 -4.4.1计算图示...................................................................................................................... - 21 -4.4.2、计算结果................................................................................................................... - 21 -4.4.3、结论........................................................................................................................... - 22 - 第六部分承载桁架计算............................................................................................................... - 22 -1、承载桁架结构............................................................................................................................. - 22 -2、主桁架计算................................................................................................................................. - 22 -2.1、主桁架参数........................................................................................................................ - 22 -2.2、荷载.................................................................................................................................... - 22 -2.3、计算图示............................................................................................................................ - 22 -2.4、计算结果............................................................................................................................ - 22 -2.5.1、荷载........................................................................................................................... - 23 -2.5.2、销子抗剪承载力....................................................................................................... - 23 -2.5.3、孔壁承压................................................................................................................... - 23 -3、锚杆计算..................................................................................................................................... - 23 - 第七部分挂篮前移状态锚固力计算........................................................................................... - 23 -1、荷载 ............................................................................................................................................ - 23 -2、受力计算..................................................................................................................................... - 24 -2.1、计算图示............................................................................................................................ - 24 -2.2、计算结果............................................................................................................................ - 24 - 第八部分挂篮最大挠度计算....................................................................................................... - 24 - 1、荷载 ............................................................................................................................................ - 24 -1.1、侧模及其翼板混凝土荷载................................................................................................ - 24 -1.2、内模骨架及其顶板混凝土荷载........................................................................................ - 24 -1.3、前上横梁自重.................................................................................................................... - 24 -1.4、底盘自重............................................................................................................................ - 24 -1.5、底盘前吊杆承担的混凝土自重........................................................................................ - 24 -2、最大挠度计算............................................................................................................................. - 24 -2.1、计算图示............................................................................................................................ - 24 -2.2、计算结果............................................................................................................................ - 24 - 第九部分挂篮预压荷载计算....................................................................................................... - 25 -1、荷载 ............................................................................................................................................ - 25 -2、计算图示..................................................................................................................................... - 25 -3、计算结果..................................................................................................................................... - 25 -玖龙桥三角挂篮计算书第一部分概述1、挂篮计算控制块件本挂篮以2#悬浇段做控制计算。
三角形挂篮设计计算书
第 1 页/共 22 页三角形挂篮设计计算书一、概述FK0+302.101匝道桥第二联为变截面延续箱梁，箱梁根部梁高4.5m ，高跨比为1/17.78，跨中梁高2.0m ，高跨比为1/40，箱梁顶板宽11.0m 底板宽6.0m 翼缘板悬臂长为2.5m ，箱梁高度按二次抛物线变化，箱梁采用三向预应力体系。
主桥箱梁1号至9号梁段均采用挂篮悬臂现浇法施工，箱梁纵向分段长度为4×3. 5m+5×4.0m ，0号块长10.0m ，中、边跨合拢段长度为2.0m ，边跨现浇段长度为4.0m 。
挂篮浇注梁段中1#块梁长3.5m ，梁重102.3t ，8#块梁长4.0m ，梁重103.8t 。
1#~9#块段采用三角形挂篮施工。
三角形挂篮具有性能可靠、稳定性好、操作容易、分量轻、受力明确等特点。
三角形挂篮由三角桁架、提吊系统、锚固系统、底模板组成：如图：挂篮工作原理：底模随三角桁架向前移动就位后，分块吊装安装梁段底板和腹板钢筋、安装底腹板预应力筋和管道，然后安装内模，待内模安装完毕，绑扎安装顶板钢筋、预应力筋与管道，然后浇注梁段砼，新梁段预应力筋张拉和压浆作业结束后，挂篮再向前移动，举行下一梁段的施工，如此循环，直至梁段悬灌完工。
554078601026984700634451645166893354516451655675205335515070010001010390365092044623270380470450450050047053500立柱（双根槽36）主梁（双根工45）中横梁（双根槽36）后下横梁（2根槽36）前下横梁（2根槽36）底板纵梁（2根槽30）上前横梁（双根槽36）前吊带（20*200mm 钢板）后吊带（20*200mm 钢板）后锚系统挂篮设计取1#块为设计根据，1#块顶板宽11.0m，底板宽6.0m，腹板宽65cm，梁高3.99m,底板厚为52.9cm-47.4cm，翼板根部厚60cm。
三角挂篮计算单
郑州~西安铁路客运专线渭河特大桥三角挂篮计算单设计参数1、2、3、4、5、6、7、8、取最重段：4#段重量（）为最不利工况；碌超重系数取;冲击系数取;钢筋混凝土容重取m3 ;钢材弹性模量E=210GPa;杆件承担碌重的弹性挠度取构件跨度的1/400;杆件承担挂篮白重的弹性挠度取构件跨度的应力取值:A3钢:16Mn 钢:45#钢:主要杆件检算1、底模纵梁检算①边腹板底纵梁边腹板底纵梁采用截面模量：I_ _ ____ 3W x 534 3 1602 cm3145MPa200MPa210MPa145MPa210MPa220MPa3片I28b工字钢组合面74801/250;85MPa3 22440cm4 A 61.004120MPa125MPa3 183.012cm24#段梁高H1=3.786m, 腹板L1=0.80m,底板厚D1=0.598m,顶板厚D1=0.40m S1=x =3.029m2倒角处S2=/2X x =0.135m2, S3=/2X x =0.09m2S=S1+S2+S3=3.254m腹板每米碌重Gi=x 1 x x =m单根纵梁每米白重q2=m施工荷载m 内模m施工时施工荷载及内模共取m, 施工冲击系数底模系统t/m腹板碌由两根纵梁承担，均布荷载q 1. =+/2x =m=m（长度4.25 米）q 1. =x 2+ x =m=m （长度1.4 米）由中连续梁程序得：后下横梁前下横梁支座支座图1支反力：R后=,R前=1.29cmM maxMmax = maxW_ 3211.3 101602 10 3132MPa 145MPa②底板纵梁检算底板纵梁用2片I 28b 工字钢组合截面，单根纵梁白重 截面模量：I x 7480 2 14960cm 4一 ______22A 61.004 2 122.0cm W 534 2 1068cm每米碌重 G=+x 1 x x =m每米梁白重 G 2=, q 2=m 施工荷载m 内模m施工时施工荷载及内模等取 m 均布荷载 q=++x x 2+7X/7=m=m 由中连续梁程序得：前下横梁 支座支反力：R 前=38KN ,R 后=44KNMmax=max3M max64.4 10------------- 60.3MPa 145MPa 可 W 1068 10 6f max3.9mm后下横梁 支座由中连续梁程序得:R1 = 124KN, R2=294KN, R3=294KN, R4=124KN, M max =374.4 10 ---------------- 6 1.2 42MPa 145MPa 口」 2139.1 10f max 0.3mm2、前下横梁检算前下横梁由槽钢2 截面模量:前下横梁每米白重 1 f 1 1368 l 400[36及上下S =10mm 钢板组成 1 3 2 4 (11900 衫 24.6 13 24.6 1 18.52) 2 40643cm 440643 32139.1cm38/2q i =m=m; 边腹板底模纵梁支反力 R 前=x 2 + =m; 底板纵梁支反力R 前=38x + =mM maxmaxW空载检算:底模模板: G1= , q1==mG2=+x Z2X 10=60KN q2=60/=8. 96KN/m 由中连续梁程序得：R B =,f max 4.0mm3、后下横梁检算1 f 27860l1 400底模纵梁：X 6X 26X = 前下横梁：x =1346.5kg=Mmax=maxM max W70.8 103 ---------------- 6 33MPa 145MPa 口」 2139.1 10f max4. 0 l 83581 20891 250后下横梁由槽钢2 [36,上下S =10mm 钢板组成. 截面模量:40643cm 4W 2139.1cm 3梁白重 q i =m;边腹板底模纵梁支反力 R 后=x 2 + =m; 底板纵梁支反力 R 后=44X + =m由中连续梁程序得：支反力:f max 3.9mm f max 3.91 f l 151003872 l400空载检算: 由中连续梁程序得 q 1=mmaxR i =,R 2=, R 3 = ,Mmax=138.6 103 2139.1 10 64.8MPa 145MPa 可q2=60/=8. 96KN/mq=8.96KN/m图12Mmax= max 183.1 10 86MPa < 145MPa 可2139.1 f max 41.1mm f max41.1 1 f 1 l14000 341 l 250 4、侧模滑梁检算侧模滑梁由槽钢 截面模量：I W - b 侧模用0 #的模板单侧模板和桁架每米重：< 15t/=m 滑梁白重：1500Kg q1=1500/=m 翼缘碌重： q2=x =m施工荷载：0.5t/m 滑梁受力： 1）施工状态计算[36a 及上下8 =10mm 钢板组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三角挂篮计算书
1 计算依据
⑴《大渡河特大桥（40+2×64+40）m 预应力混凝土连续梁梁部设计图》；
⑵《钢结构设计规范》（GB50017-2003）；
⑶《路桥施工计算手册》人民交通出版社；
⑷《MIDAS/civil》计算软件。
2 工程概况
成贵铁路大渡河特大桥（40+2×64+40）m 预应力混凝土连续梁（D2K10+820.6），上部结构采用四跨预应力混凝土变截面连续箱梁，为三向预应力结构，全长203m。
桥梁采用单箱单室直腹板截面，中支点梁高6.5m，边支点和中跨跨中梁高3.5m，箱梁底板呈抛物线变化，箱梁标准段顶宽12.2m，底宽6.7m，外侧挑臂长2.75m，腹板厚0.48m～0.80m，顶板厚0.40m～0.5m，底板厚0.40～0.90m。
墩顶设置横梁，中横梁厚为2.4m、端横梁厚为1.25m。
箱梁两侧腹板与顶底板相交处外侧均采用圆弧倒角过渡。
全桥共设置两个主跨合龙段和两个边跨合龙段。
0#块段长10.0m，合龙段长2.0m，1#～5#段长3.0m，6#～9#段长3.5m，11#（边跨直线段）节段长9.75m，最重悬臂浇注段为1#段，其重量约为150.43t。
3 施工方案综述
在0#段顶面对称拼装好挂篮后，即进行1#段的悬臂浇筑施工。
挂篮施工时，底模、外侧模随主桁向前移动就位后，按照以下程序施工：
⑴绑扎底板、腹板钢筋网和波纹管。
⑵将内模架就位并调整好标高。
⑶绑扎顶板钢筋和预应力管道。
⑷浇筑混凝土。
⑸养护、穿束。
⑹张拉，压浆。
⑺脱模。
当所浇梁段张拉后，挂篮再往前移动进行下一节段施工，如此循环推移，直至完成最后一节悬臂梁段施工。
图3-1 悬臂浇筑段施工工艺框图
4 挂篮计算
4.1挂篮设计
挂篮结构形式为三角挂挂篮，主桁采用2[40b工字钢，上横梁采用2I45b，下横梁采用2[36b，外膜导梁采用2[32b，内膜导梁采用2[36b，底纵梁采用I32b，侧模骨架采用型钢桁片结构，底模采用加工的定型钢模，横肋采用[10，面板采用6mm厚钢板。
挂篮吊杆采用φ32精轧螺纹钢，主桁片利用箱梁竖向预应力束进行锚固。
图4.1-1 挂篮前、后吊点位置正面组装图
图4.1-2 挂篮1#块组装立面图
图4.1-3 挂篮2～9#块组装立面图表4.1-1 材料设计参数表
表4.1-2 钢材设计强度值（N/mm2）
4.2工况分析
表4.2-1 梁段分段情况
根据梁段分析，取A1(B1) 混凝土浇筑、A6(B6) 混凝土浇筑及挂篮走行三个工况进行计算。
4.3荷载分析 4.3.1 荷载类型
①模板、挂篮自重 ②新浇筑混凝土自重
③施工人员、材料及机具等施工荷载（2.5KN/m ） ④倾倒混凝土产生的冲击荷载（2KN/m ） ⑤振捣混凝土产生的荷载（2KN/m ）
4.3.2 荷载组合
（1）荷载组合I （用于强度计算）：
)(4.1)(2.1⑤④③②①q Ⅰ++++＝
（2）荷载组合II （用于刚度计算）： )(2.1②①q Ⅱ+＝
（3）荷载组合III （用于挂篮走行计算） ③①q Ⅲ4.12.1+＝
4.3.3 荷载计算
工况一：A1(B1)混凝土浇筑
13-13 截面 12-12 截面
1#块荷载计算表
工况二：A6(B6)混凝土浇筑
6#块荷载计算表
8-8 截面 7-7 截面
4.4建模计算
分别按照1#块强度和刚度、6#块强度和刚度及挂篮走向荷载组合进行受力分析。
工况一：A1(B1)混凝土浇筑
a整体变形
整体变形为mm
＝。
25
f4.
b 主桁
最大组合应力MPa MP 215][a 1.99＝σσ≤=，强度满足要求。
c 主桁桁架
最大组合应力MPa MP 215][a 7.18＝σσ≤=，强度满足要求。
d 后锚梁
最大组合应力MPa MP 215][a 4.112＝σσ≤=，强度满足要求。
e 前上横梁
最大组合应力MPa MP 215][a 3.88＝σσ≤=，强度满足要求。
f 前下横梁及后下横梁
最大组合应力MPa MP 215][a 3.110＝σσ≤=，强度满足要求。
g 内膜导梁
最大组合应力MPa MP 215][a 5.110＝σσ≤=，强度满足要求。
h 外膜导梁
最大组合应力MPa MP 215][a 1.109＝σσ≤=，强度满足要求。
i 底模纵梁
最大组合应力MPa MP 215][a 0.158＝σσ≤=，强度满足要求。
j 吊杆
吊杆采用Φ32的PSB785的精轧螺纹钢，截面积为232804.25A mm =。
最大组合应力MPa MP 750][a 8.484＝σσ≤=，强度满足要求。
工况二：A6(B6)混凝土浇筑 a 整体变形
整体变形为mm f 4.17＝。
b 主桁
最大组合应力MPa MP 215][a 7.81＝σσ≤=，强度满足要求。
c 主桁桁架
d 后锚梁
最大组合应力MPa MP 215][a 3.91＝σσ≤=，强度满足要求。
e 前上横梁
f 前下横梁及后下横梁
最大组合应力MPa MP 215][a 3.82＝σσ≤=，强度满足要求。
g 内膜导梁
最大组合应力MPa MP 215][a 9.22＝σσ≤=，强度满足要求。
h 外膜导梁
最大组合应力MPa MP 215][a 8.116＝σσ≤=，强度满足要求。
i 底模纵梁
最大组合应力MPa MP 215][a 6.115＝σσ≤=，强度满足要求。
j 吊杆
吊杆采用Φ32的PSB785的精轧螺纹钢，截面积为232804.25A mm =。
最大组合应力MPa MP 750][a 3.358＝σσ≤=，强度满足要求。
工况三：挂蓝行走稳定性计算
挂篮空载走行最不利工况为主桁架前移就位时：挂篮走行方式为一次走行。
利用后端反扣轮组进行锚固。
由图知：后锚作用力：RA=46.1+46.1+23.6+23.6=139.46KN
a反扣轮组联接螺栓计算：
每组反扣轮由24个M24螺栓连接，M24螺栓的额定抗拉力为[F]=43.75KN，每组螺栓实际受力F=RA/10=139.4/24=5.8KN
[F]/F=43.75/5.7=7.5＞2.0 满足要求
b轴承计算：
8只312轴承的额定动负荷为8×48.5KN=388KN，
388kN/RA =2.78＞2 满足要求。
每套反扣轮组中有4根固定轴，直径为φ60mm，假设4根固定轴只有2根轴受力，则1根轴所受的剪切力为τ=RA/2/（(D/2)2π）=(172.6/2)/（(0.06/2)2π）=30.54Mpa<[τ]=85Mpa 满足要求。
综上所述可知挂篮空载前移时抗倾覆稳定性可靠。
