生物工厂工艺设计
第四章生物工厂设计概论1
2019/11/5
27
初步设计阶段的内容： 以大量的图、表和必要的文字说明完成的
(1)总论 (2)总平面布置及运输 (3)工艺设计 (4)土建工程设计 (5)给排水及污水处理工程设计 (6)采暖通风及空调系统工程设计
2019/11/5
28
(7)动力工程设计 (8)电气与照明工程设计 (9)仪表及自动控制工程设计 (10)安全卫生和环境保护工程设计 (11)工程概算 (12)有关附件 包括各种表格(如设备一览表、材料估算表等) 和图纸(如全厂总平面布置图，工艺流程图，车间平面布置图、 土建）
39
施工图设计的工艺部分内容 1、设计文件：主要是施工说明书
⑴初设修改的理由和原因，主要内容的修改须报 请原来审批初设的机关批准后才能修改
⑵设备安装和验收标准及注意事项 ⑶管道安装和验收标准及注意事项 2、设计图纸 ⑴生产工艺系统详图
2019/11/5
40
⑵生产设备布置安装图、管道布置安装图比例1：50，1：
2019/11/5
20
6、环境保护：调查环境情况，预测项目对环境的影响，提出
环境保护和三废治理的初步方案
7、企业组织、劳动定员和人员培训
8、投资估算和资金筹措
(1)主体工程和配套工程投资估算；
(2)生产流动资金的估算；
(3)投资收益率和回收期；
(4)资金来源、筹措方式和贷款偿付方式
2019/11/5
2019/11/5
8
内容、深度
以初步设计中的工艺设计为主、兼顾部分设备设计 设计范围以车间为主
2019/11/5
9
（四）工厂设计工作原则
1、以现代化建设为中心，为其服务
2、必须认真进行调查研究
生物工程工厂设计-课程设计市公开课获奖课件省名师示范课获奖课件
六、设计阐明书封面格式
七、阐明书目录
第一章 总论 • 第一节 设计根据和范围 • 第二节 设计原则 • 第三节 建设规模和产品方案 • 第四节 项目进度提议 • 第五节 主要原辅料供给情况 • 第六节 厂址概述 • 第七节 公用工程和辅助工程 第二章 总平面布置及运送 • 第一节 总平面布置 • 第二节 工厂运送 第三章 劳动定员
二、设计环节
• 1、分配设计任务
拟定设计题目，题目应涉及生产规模及其 主要产品 2、查找有关资料：选题旳目旳、意义，选 题背景及有关文件资料 3、进行配方和工艺计算（涉及物料衡算）， 选择有关旳参数 4、进行设备选型。 5、绘制图纸。 6、书写设计阐明书（不少于5000字）。
三、设计要点：
•
1、拟定题目 2、生产工艺流程确实定与工艺条件旳论证。 3、生产车间设备选型与配套。 4、工艺流程图旳绘制。
THANK YOU
桔汁生产流程如下：
其他有关品种，现简示如下： 1.甲级：汽水配方表
原料 砂糖
糖精 柠檬酸 香料 含气
单位 g g g mL
倍(容积)
数量 20.8 0.052
0.23～0.35 0.35
3.5以上
2.乙级：汽水配方表
原料 砂糖
糖精 柠檬酸 香料 含气
单位 g g g mL
倍(容积)
数量 14
0.047 0.18 0.25 3.5以上
（以上4种图纸任选一张） 5、设计阐明书。
十、成绩计算
• 总成绩100分 • 其中：设计阐明书占55%，生产车间设备
布置图占40%，签到及平时体现占5%。
设计实例 一、题目：年产1500t汽水生产车间改(扩)建工艺设计 二、设计范围
生物工厂工艺设计

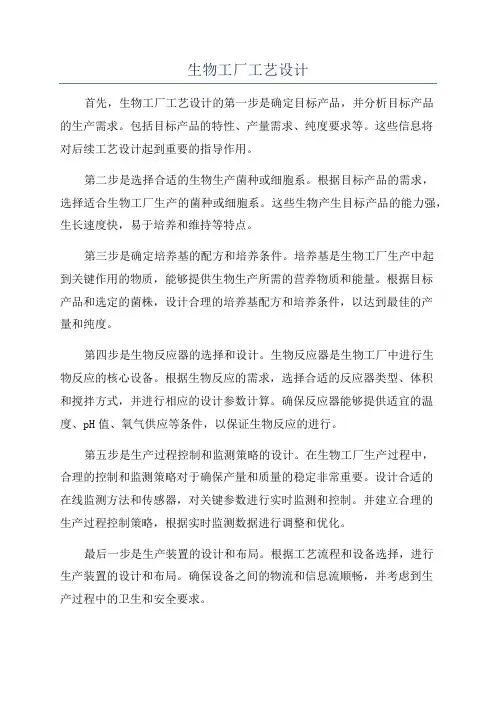

生物工厂工艺设计首先，生物工厂工艺设计的第一步是确定目标产品，并分析目标产品的生产需求。
包括目标产品的特性、产量需求、纯度要求等。
这些信息将对后续工艺设计起到重要的指导作用。
第二步是选择合适的生物生产菌种或细胞系。
根据目标产品的需求，选择适合生物工厂生产的菌种或细胞系。
这些生物产生目标产品的能力强，生长速度快，易于培养和维持等特点。
第三步是确定培养基的配方和培养条件。
培养基是生物工厂生产中起到关键作用的物质，能够提供生物生产所需的营养物质和能量。
根据目标产品和选定的菌株，设计合理的培养基配方和培养条件，以达到最佳的产量和纯度。
第四步是生物反应器的选择和设计。
生物反应器是生物工厂中进行生物反应的核心设备。
根据生物反应的需求，选择合适的反应器类型、体积和搅拌方式，并进行相应的设计参数计算。
确保反应器能够提供适宜的温度、pH值、氧气供应等条件，以保证生物反应的进行。
第五步是生产过程控制和监测策略的设计。
在生物工厂生产过程中，合理的控制和监测策略对于确保产量和质量的稳定非常重要。
设计合适的在线监测方法和传感器，对关键参数进行实时监测和控制。
并建立合理的生产过程控制策略，根据实时监测数据进行调整和优化。
最后一步是生产装置的设计和布局。
根据工艺流程和设备选择，进行生产装置的设计和布局。
确保设备之间的物流和信息流顺畅，并考虑到生产过程中的卫生和安全要求。
在进行生物工厂工艺设计时，还需要考虑到可持续发展的要素。
包括资源的有效利用、废物的处理和再利用、能源的节约等。
通过合理的工艺设计和优化，提高产量和质量，减少资源消耗和环境污染。
综上所述，生物工厂工艺设计是一个复杂而关键的过程。
通过详细分析目标产品的需求，选择合适的菌种和培养条件，设计合理的反应器和生产过程控制策略，以及考虑到可持续发展的要求，可以确保生物工厂的高效、稳定和可持续生产。
生物工程工厂工艺设计图
上一内容
下一内容
返回
2020/10/2
工艺流程的设计原则
进行工艺流程设计，必须考虑以下几项原则：
1. 证产品质量符合国家标准，外销产品还必须满足 销售地区的质量要求。
2. 尽量采用成熟的、先进的技术和设备。努力提高 原料利用率，提高劳动生产率，降低水、电、汽 及其他能量消耗，降低生产成本，使工厂建成后 能迅速投产，在短期内达到设计生产能力和产品 质量要求，并做到生产稳定、安全、可靠。
亦称方案流程图、流程示意图、流程简图，是用 来表达整个工厂或车间生产流程的图样。
当生产方法确定以后，就可以开始设计绘制流程 草图。因为它只是为将要进行的物料衡算和部分设备 计算和能量衡算服务的，并不编入设计文件中，所以 绘制时不需在绘图技术上多花费时间，而要把主要精 力用于工艺技术问题上。在绘制流程草图时尚未进行 定量计算，因而它只是定性地标出由原料转化成产品 的变化，流向顺序以及生产中采用的各种化工单元及 设备。
下一内容
返回
2020/10/2
第二节 生产方法的选择和工艺流程设计原则
生产方法的选择 生产工艺流程设计是整个工艺设计的基
础，工艺流程图是指导施工的重要图纸。 生产方法即工艺路线的选择，是发酵工厂 设计的关键步骤。
上一内容
下一内容
返回
2020/10/2
第二节 生产方法的选择和工艺流程设计原则
生产方法的选择原则
上一内容
下一内容
返回
2020/10/2
讲述内容
第一节 概述 第二节 生产方法的选择和工艺流程
的设计原则 第三节 工艺流程的设计步骤 第四节 带控制点的工艺流程
《生物工厂设计》练习答案.docx
《生物工厂设计》练习思考题第一章基本建设程序1、生物工厂有哪些主要特点？1、卫生要求严2、技术要求高3、发展速度快4、动力消耗大5、运输量大6、“三废”治理工作量大2、什么是总体设计和局部设计？凡是设计范围涉及到整个工业企业的，称总体设计。
凡是设计的范围不涉及整个工业企业的全部内容，而只是其中的某些部分，甚至于某一个部分或某一个设备，称局部设计。
总体设计与局部设计的审批程序不同。
3、为什么工艺设计是总体设计的主导设计？1）工艺设计贯穿整个工厂设计的全过程并且负责组织和协调其他各专业设计；2）其他专业必须根据工艺设计的合理要求来进行配套设计。
3）工艺设计的先进性、合理性、环境保护、安全性等直接影响到其他配套设计的先进性、合理性、环境保护与安全性。
如节能环保等。
4、工厂设计工作基本原则是什么？1. 设计工作要以人为本、全面协调可持续发展的科学发展观为中心，贯彻落实节能减耗、节水、节地、节材和资源综合利用，积极采用清洁生产和循环利用，从源头减少资源消耗和污染物的产生。
2. 设计工作必须认真进行调查研究。
设计的经济技术指标达到或超过国内同类工厂的平均先进水平。
3. 解放思想、积极采用新技术，技术上做到适用性和先进性，经济上合理。
尽可能提高劳动生产率，尽量实现机械化、自动化。
4. 结合实际，因地制宜，体现通用性和独特性结合，不能千厂一貌；工厂规模、品种，要适应市场；考虑资金来源、建厂地点、时间、三废综合利用的条件，并留有发展余地。
5. 生物工厂设计应考虑微生物发酵的独特要求，注意周围环境的清洁卫生，和厂内车间之间对卫生、无菌、防火等条件的相互影响。
食品类发酵工厂，要符合食品卫生法的有关规定充分体现卫生、优美、流畅，并能让参观者放心的原则。
6. 设计工作必须加强计划性，各阶段工作要有明确的进度。
5、新建项目的建设程序有哪三个阶段？建设前期、建设期、交付使用期6、什么是新建项目、扩建项目、改建项目？新建项目是指从无到有，“平地起家”，新开始建设的项目。
生物工厂工艺设计
