陶瓷材料断裂韧性的测定
结构陶瓷断裂韧性测试方法的研究
结构陶瓷断裂韧性测试方法的研究结构陶瓷是一种新型的复合材料，它具有许多优点，如耐热性，耐腐蚀性，耐冲击性等。
因此，结构陶瓷作为重要的工程材料被广泛应用到工业和军事领域。
然而，结构陶瓷的断裂韧性应该加以关注。
要准确地定量评价结构陶瓷断裂韧性，需要辨识合理的研究方法，以满足多种工程需求。
由于断裂韧性是结构陶瓷材料断裂行为和加载性能的关键指标，因此结构陶瓷的断裂韧性测试是评价结构陶瓷性能的重要手段之一。
现已有多种断裂韧性测试方法，如飞溅射线断裂韧性测试，磨粒压痕断裂韧性测试，空腔断裂韧性测试，激光断裂韧性测试等。
这些方法都具有其特有的优缺点，却无法充分满足结构陶瓷工程应用的要求。
在结构陶瓷断裂韧性测试方法的研究过程中，应该研究对结构陶瓷材料的应力和温度参数的影响，以确定最佳的断裂韧性测试参数。
在测试实验中，应尽量减少材料的热应力，以降低干扰及改善测试精度。
同时，利用现代数据处理设备，开发出可靠、高效、仪器可操作的结构陶瓷断裂韧性测试方法。
另外，在结构陶瓷断裂韧性测试方法的研究中，还应考虑结构陶瓷材料表面处理以及接触制动器的参数效应，以便更准确地估算试样的断裂韧性。
结构陶瓷材料的表面处理条件应尽可能简单，以便提高断裂韧性的测试效率。
此外，接触制动器的结构应设计简单，方便快速安装，以保证测试结果的准确性。
总之，结构陶瓷断裂韧性测试方法的研究和开发是保证结构陶瓷性能试验工作高效进行的基础。
在探索结构陶瓷材料断裂韧性的同时，还应深入研究断裂韧性和应变特性的关系，这样可以更好地把握和提升结构陶瓷断裂韧性测试方法的研究水平。
经过多年的发展，结构陶瓷作为一种重要的工程材料，得到了广泛的应用。
结构陶瓷断裂韧性测试方法的研究是评价结构陶瓷材料性能、预测断裂行为的重要手段，也是结构陶瓷安全使用的重要保障。
本文概括了结构陶瓷断裂韧性测试方法的研究内容，指出了结构陶瓷断裂韧性测试方法的优缺点和发展方向，旨在为结构陶瓷材料的性能试验提供参考。
材料的韧性与断裂韧性研究
材料的韧性与断裂韧性研究引言：材料的韧性和断裂韧性是评价材料性能的重要指标，也是材料科学和工程领域中的热门研究课题。
本文将探讨材料的韧性和断裂韧性的概念、研究方法以及应用领域。
一、材料的韧性韧性是指材料在受力时能够承受塑性变形和吸收冲击能量的能力。
它通常用断裂前的应变能量密度来衡量，也可以用断裂韧性来描述。
韧性高的材料具有良好的延展性和抗冲击性，有利于避免材料的突然断裂和破裂。
二、断裂韧性的研究方法研究材料的断裂韧性可以采用多种方法。
其中，最常用的是断裂韧性试验。
这种试验通常通过施加恒定的力或应变加载材料，观察材料的断裂行为，从而得到材料的断裂韧性参数。
常用的断裂韧性试验方法有缺口冲击试验、拉伸试验和压缩试验等。
三、材料的韧性与应用领域1.金属材料金属材料通常具有较高的韧性和断裂韧性，广泛应用于工程领域。
例如，航空航天领域对金属材料的韧性要求较高，以确保航空器在遭受风险和外界环境冲击时保持结构完整。
2.高分子材料高分子材料在韧性方面具有一定的优势。
其中，聚合物材料是最常见的高分子材料，具有较高的韧性和断裂韧性。
这使得聚合物材料广泛应用于制造塑料制品、橡胶制品以及复合材料中。
3.陶瓷材料陶瓷材料一般具有较高的强度但韧性较低。
很多陶瓷材料在受到外力时很容易产生裂纹，并最终导致破裂。
因此，研究如何提高陶瓷材料的韧性和断裂韧性是陶瓷领域的重要课题。
结论：材料的韧性和断裂韧性是评价材料性能的重要指标，对于提高材料的工程应用性能至关重要。
通过研究材料的韧性和断裂韧性，可以为材料设计和材料工程提供更准确的理论基础和实验依据。
不同类型的材料在韧性和断裂韧性方面存在差异，因此需要根据应用需求进行选择和改进。
结构陶瓷断裂韧性测试方法的研究
结构陶瓷断裂韧性测试方法的研究随着新材料技术的发展，陶瓷材料正在广泛应用于各种结构、功能和性能要求高的领域，例如航空航天、电子信息、机械制造和冶金等领域。
结构陶瓷，特别是复合材料结构陶瓷，在许多领域具有重要的潜在应用价值。
然而，在结构应用中，陶瓷普遍存在较低的断裂韧性。
因此，准确测定结构陶瓷断裂韧性成为进一步发挥其潜在价值和应用潜力的关键步骤。
断裂韧性是衡量断裂物质在断裂时所承受的塑性变形能力的重要指标。
根据断裂物质的不同性质，可以采用不同的测试方法。
现有的结构陶瓷断裂韧性测试大多数采用动态剪切、三点弯曲和拉伸等静态试验方法进行测试，但是这些方法都有较大的试验误差和较低的测试效率。
另一方面，有许多研究人员提出了以瞬态激励力学实验和加载速度作为基础的动态断裂韧性测试方法，其结果表明，动态断裂韧性测试可以准确测定结构陶瓷断裂韧性，且具有较高的测试效率。
本文主要研究了结构陶瓷断裂韧性测试方法。
首先，本文综述和分析了多种断裂韧性测试方法的原理、优点和缺点，讨论了动态断裂韧性测试在结构陶瓷断裂韧性测试中的研究状况和发展趋势；其次，本文针对所采用测试方法的不同特性，设计和实现了结构陶瓷断裂韧性测试系统，系统包括动态激励信号发生器、瞬态力学实验装置、加速度信号检测器和数据处理系统；第三，本文通过大量实验，对结构陶瓷断裂韧性测试系统进行优化，表明系统的测量精度和重复性良好；最后，本文用实验数据拟合得出不同结构陶瓷样品的断裂韧性曲线，并对断裂性能参数进行了估计，得到了比较精确的结果。
本研究为进一步探究结构陶瓷断裂韧性提供了一种新的测试方法，有助于改善陶瓷材料的性能特性和进行有关的力学性能分析。
今后的研究将聚焦于更多元材料的动态断裂韧性模型，更加精确地分析结构陶瓷的断裂行为以及断裂强度极限。
以上就是《结构陶瓷断裂韧性测试方法的研究》文章的内容，共3000字。
单边切口梁法测量建筑陶瓷砖的断裂韧性
有助于评估材料服役性能及可靠性能。对于结构陶瓷
面、台面、柜 面 等
。 陶 瓷 岩 板 作 为 一 种 板 材,在 实
[
2~3]
际应用中往往需要 经 过 切 割、钻 孔、倒 角、开 槽 等 后 续
机械加工
。只有具有较高韧性的陶瓷岩板才能满足
[
4]
这些后加工的要求,而 目 前 缺 少 对 陶 瓷 岩 板 的 断 裂 韧
增大。这种情况在前人对精细陶瓷的研究报道中屡见
不鲜 [13~15]。SENB 法用直通切口 模 拟 自 然 裂 纹,根 据
断 裂 力 学 理 论 ,裂 纹 越 尖 锐 ,所 测 得 的 KIC就 越 接 近
表 2 1# 样品不同方式加工的切口和断裂韧性比较
切口加工方式
直通口宽度(mm)
直通口底部
等效圆半径(mm)
i
ngCen
t
e
ro
f
j
Qua
l
i
t
t
r
o
l
ogy,
Guangdong,
Fo
shan,
528225,
Ch
i
na)(
2Schoo
lo
f Ma
t
e
r
i
a
l
sSc
i
enc
eand Hyd
r
ogenEne
r
Fo
shan
yand Me
gy,
Un
i
ve
r
s
i
t
Guangdong,
Fo
shan,
528225,
Ch
近几年建筑陶瓷 砖 中 出 现 了 新 品 类—陶 瓷 岩 板,由 于

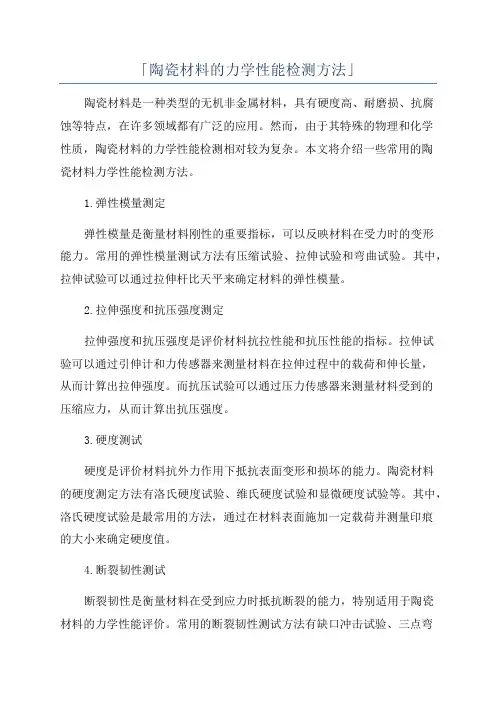

「陶瓷材料的力学性能检测方法」
「陶瓷材料的力学性能检测方法」陶瓷材料是一种类型的无机非金属材料，具有硬度高、耐磨损、抗腐蚀等特点，在许多领域都有广泛的应用。
然而，由于其特殊的物理和化学性质，陶瓷材料的力学性能检测相对较为复杂。
本文将介绍一些常用的陶瓷材料力学性能检测方法。
1.弹性模量测定弹性模量是衡量材料刚性的重要指标，可以反映材料在受力时的变形能力。
常用的弹性模量测试方法有压缩试验、拉伸试验和弯曲试验。
其中，拉伸试验可以通过拉伸杆比天平来确定材料的弹性模量。
2.拉伸强度和抗压强度测定拉伸强度和抗压强度是评价材料抗拉性能和抗压性能的指标。
拉伸试验可以通过引伸计和力传感器来测量材料在拉伸过程中的载荷和伸长量，从而计算出拉伸强度。
而抗压试验可以通过压力传感器来测量材料受到的压缩应力，从而计算出抗压强度。
3.硬度测试硬度是评价材料抗外力作用下抵抗表面变形和损坏的能力。
陶瓷材料的硬度测定方法有洛氏硬度试验、维氏硬度试验和显微硬度试验等。
其中，洛氏硬度试验是最常用的方法，通过在材料表面施加一定载荷并测量印痕的大小来确定硬度值。
4.断裂韧性测试断裂韧性是衡量材料在受到应力时抵抗断裂的能力，特别适用于陶瓷材料的力学性能评价。
常用的断裂韧性测试方法有缺口冲击试验、三点弯曲试验和压瓷强度试验等。
其中，缺口冲击试验被广泛应用于陶瓷材料的断裂韧性测试，通过在标准试样上制造缺口并施加冲击载荷来测定材料的断裂韧性。
5.耐磨试验耐磨性是评价材料抗磨损能力的指标。
常用的耐磨试验方法有滑动磨损试验、砂轮磨损试验和磨料磨损试验等。
这些试验方法均通过在材料表面施加一定的磨损载荷并测量磨损量来评估材料的耐磨性能。
总之，陶瓷材料的力学性能检测方法是多样化且复杂的，需要根据具体材料的特性和使用环境的需求来选择合适的测试方法。
以上介绍的几种方法是其中常用的方法，可以为陶瓷材料的力学性能评价提供一定的参考。
陶瓷材料的断裂行为与强度分析
陶瓷材料的断裂行为与强度分析近年来，陶瓷材料在工业、家居等领域得到了广泛应用。
然而，陶瓷材料的脆性特性使其容易发生断裂，导致产品的损坏和无法使用。
因此，深入研究陶瓷材料的断裂行为和强度分析具有重要意义。
首先，我们需了解陶瓷材料的断裂行为。
陶瓷材料的断裂行为可以通过应力-应变曲线来揭示。
在材料受力作用下，会先出现线弹性阶段，即应变与应力成正比。
随后，会进入非线性弹性阶段，应变增大但应力增长较为缓慢。
最后，在达到某个应变值后，材料会突然断裂。
断裂前的应变称为断裂应变，而断裂前的应力称为断裂强度。
对于陶瓷材料来说，其断裂行为主要受到两个因素的影响：内在缺陷和外部应力。
内在缺陷是指材料内部的微观缺陷，如裂纹、气泡等。
这些内在缺陷会导致应力集中，从而促使断裂发生。
而外部应力则是指作用在材料上的外界力量，如拉力、压力等。
当外部应力超过材料的抗弯强度时，就会发生断裂。
通过强度分析可以求得陶瓷材料的抗弯强度和抗拉强度等参数。
其中，抗弯强度是指材料在受到弯曲作用时能够承受的最大应力。
抗拉强度则是指材料在受到拉伸作用时能够承受的最大应力。
通过测定这些强度参数，可以评估陶瓷材料的质量和可靠性，并在实际应用中指导产品的设计和使用。
此外，断裂韧性也是评估陶瓷材料性能的重要指标之一。
断裂韧性描述了材料在断裂前的抗拉伸能力，即材料能够吸收多少能量才能破坏。
断裂韧性越高，代表材料越能够抵抗断裂，具有更好的耐用性。
因此，通过对陶瓷材料的断裂韧性进行分析和研究，可以进一步了解其性能特点和适用范围。
然而，陶瓷材料的断裂行为和强度分析也面临一些挑战。
首先，由于陶瓷材料的脆性特性，其断裂过程往往是迅速而突然的，难以进行实时观察和测试。
其次，在实际应用中，陶瓷材料通常处于多种应力的综合作用之下，如拉力、压力、扭力等，这增加了对其断裂行为和强度的分析难度。
因此，研究者们一直在努力寻找更准确的测试方法和分析模型，以进一步提高陶瓷材料的强度分析水平。
陶瓷材料断裂韧性的测量标准刍议
断裂韧性是衡量陶瓷材料抵抗裂纹扩展能力大小的基本力学参数，是材料发生断裂前应力场强度临界值[1]。
对于Ⅰ型断裂该临界值即为KⅠC。
断裂韧性是材料的本征属性，可以衡量材料对裂纹扩展的抵抗能力大小[2]，反映外部载荷和裂纹尺寸对材料断裂失效的影响。
陶瓷材料断裂韧性的准确测量有助于评估材料服役性能及可靠性能。
目前，用于结构陶瓷材料断裂韧性的测试方法有很多，根据裂纹制备的类型可以分为两大类：宏观开口槽法和微观缺陷法。
宏观开口槽法主要包括：单边预裂纹梁法（Single Edge Precrack Beam，SEPB）[3]、单边切口梁法（Single Edge Notched Beam，SENB）[4]、单边V型切口梁法（Single Edge V-Notched Beam，SVENB）[5]等。
制备微观缺陷测试结构陶瓷材料断裂韧性的方法主要有：压痕法（Indentation Method，IM）[6]和表面裂纹弯曲法（SurfaceCrack in Flexure，SCF）[7]。
在实际应用中，目前最为常用的结构陶瓷材料断裂韧性的测试方法为：单边预裂纹梁法（SEPB）[8,9]和单边V型切口梁法（SEVNB）[10-13]。
这两种方法有较为详细的标准可以作为参考，获得的测定结果较为准确。
目前陶瓷材料现行的主要测试标准有：国际标准化组织标准ISO23146-2016[14]（以下简称ISO）、美国材料与试验协会标准ASTM C1421-18[15]（以下简称ASTM）和中国国家标准GB/T23806-2009[16]（以下简称GB）。
本文对比分析了以上三种现行标准中SEPB和SEVNB两种测量方法的异同点，为陶瓷断裂韧性的测量提供参考。
ASTM C1421-18（Standard Test Methods for Determi-nation of Fracture Toughness of Advanced Ceramics at Am-bient Temperature）中除了SEPB法外，还提供了其它几种断裂韧性的测试方法，本文仅限于讨论其中SEPB法部分内容。
陶瓷材料力学性能的检测方法
陶瓷材料力学性能的检测方法为了有效而合理的利用材料，必须对材料的性能充分的了解。
材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。
物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。
化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。
工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。
机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。
而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。
1.弯曲强度弯曲实验一般分三点弯曲和四点弯曲两种，如图1所示。
四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。
而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。
但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。
图1 三点弯曲和四点弯曲示意图由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M，该截面对中性轴的惯性矩为I，那么距中性轴距离为y点的应力大小为：zzI My=σ 在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为：=•⎪⎭⎫⎝⎛•=zI y a P max max 21σ⎪⎩⎪⎨⎧圆形截面 16矩形截面 332DPa bh Pa π 其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。
因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。
而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为：=•⎪⎭⎫⎝⎛•=zI y a P l max max 4σ⎪⎩⎪⎨⎧圆形截面 8矩形截面 2332DPl bh Pl π 式中l 为两个支点之间的距离（也称为试样的跨度）。
材料力学中的断裂韧性研究
材料力学中的断裂韧性研究材料力学是研究物质的性质和力学行为的学科，而断裂韧性则是材料在断裂过程中所能吸收的能量的度量。
在材料科学和工程中，断裂韧性是一个关键的性能指标，它对于材料的使用和应用具有重要的意义。
本文将探讨材料力学中的断裂韧性研究，并介绍一些相关的实验方法和应用。
断裂是材料在受力作用下发生破坏的过程。
在工程领域中，材料的断裂可能引发严重的事故和损失。
因此，研究材料的断裂行为以及评估其断裂韧性具有重要的工程背景和应用价值。
断裂韧性常常通过断裂韧度（fracture toughness）来度量。
断裂韧度可以由KIC、GIC等参数来表示。
KIC是指应力强度因子，即在压裂或屈服前，材料的最大应力因子。
而GIC是指断裂能量耗散率，即材料在单位面积上承受的能量消耗。
在断裂韧性研究中，有很多实验方法可以用来评估材料的断裂性能。
其中最常见的是张开模型实验（Opening Mode Experiment）。
这种实验方法通过施加张开力来产生断裂，在此过程中测量断裂前后的延伸长度，并计算断裂韧度。
另外，还有剪切模型实验（Shear Mode Experiment）、剥离模型实验（Peel Mode Experiment）等多种实验方法可用于研究材料的断裂性能。
这些不同的实验方法可以使研究者更全面地了解材料在不同载荷情况下的断裂行为和韧性。
断裂韧性的研究不仅适用于金属材料，也适用于陶瓷、复合材料等其他类型的材料。
例如，陶瓷材料在高温高应力下容易发生断裂。
因此，研究陶瓷材料的断裂行为和韧性对于提高其使用性能和安全性至关重要。
除了实验方法外，数值模拟方法也被广泛应用于断裂韧性研究。
通过建立合适的断裂力学模型和材料参数，可以在计算机上模拟材料断裂过程，并计算其断裂韧度。
这种数值模拟方法具有成本低、效率高和可重复性好等优点，为断裂韧性的研究提供了一种有效的手段。
断裂韧性的研究对于材料工程和结构设计具有重要的指导意义。
结构陶瓷断裂韧性测试方法的研究
结构陶瓷断裂韧性测试方法的研究陶瓷是一种特殊材料，它具有良好的力学性能，耐高温、耐磨损、耐腐蚀、耐电性等优势。
因此，它在航空航天、船舶制造、电子元器件、医疗器械等行业得到了广泛应用。
它的断裂韧性是陶瓷工程中一个重要的特性，也是判断陶瓷应用性能的关键指标。
因此，研究和改进陶瓷断裂韧性测试方法，以提高可靠性和经济性是现代陶瓷工程技术面临的重要问题。
结构陶瓷断裂韧性是指陶瓷在特定的外力作用下断裂的能力，研究陶瓷的断裂韧性，通常使用三轴拉伸机来测试陶瓷的断裂韧性，这种方法可以获得陶瓷的断裂韧性参数和断裂形状的视觉表现。
在实际的陶瓷工程应用中，陶瓷的断裂韧性参数是由结构参数(如材料的组成、烧结温度、烧结时间、抗拉强度等)以及测试参数(如三轴拉伸速度、温度、湿度等)共同决定的。
基于以上研究，可以结合实际应用，针对某种特定的陶瓷材料，探究断裂韧性测试方法技术创新探索，提高断裂韧性测试方法的可靠性和经济性。
首先，在实验室内应进行多种断裂韧性测试方法的实验，通过实验测试来评估某种陶瓷材料的断裂韧性指标，并得出满足实际应用的测试参数。
其次，进行一系列模拟实验，找出断裂韧性的特性和变化规律，完善和改进断裂韧性测试方法。
此外，还可以通过检测来探究陶瓷断裂韧性影响因素，提高断裂韧性理论研究的可靠性。
基于结构陶瓷断裂韧性测试方法的研究，需要解决几个关键技术问题。
首先，如何更有效地评估陶瓷断裂韧性的参数，即在实验室内如何设计更合理的实验参数，以快速准确地测量出陶瓷断裂韧性指标;其次，如何改进断裂韧性测试方法，以提高测试可靠性、精度和经济性，例如利用智能传感技术自动采集陶瓷断裂韧性测试数据;最后，如何更准确地预测陶瓷断裂韧性，以改善陶瓷应用性能。
通过以上研究，可以更好地掌握陶瓷断裂韧性测试方法，有效地改进陶瓷断裂韧性测试的可靠性、精度和经济性，更好地研究和应用结构陶瓷，为现代陶瓷工程技术提供有力的技术支持。
综上所述，研究结构陶瓷断裂韧性测试方法，对于提高陶瓷断裂韧性测试可靠性和经济性、改善陶瓷应用性能具有重要意义。
陶瓷材料断裂韧性的Vickers压入测试方法综述
陶瓷材料断裂韧性的Vickers压入测试方法综述作者：王立志来源：《山东工业技术》2017年第21期摘要：陶瓷材料具有高硬度、耐磨性好等诸多优点，因此其被广泛应用于各个领域中。
但其本身有一个致命的缺点即脆性，其脆性影响机械加工效率与质量，同时还会制约工作时的可靠性。
断裂韧性可以表征陶瓷材料的脆性，因此国内外学者对陶瓷材料的断裂韧性压入测试方法进行了深入细致的研究。
关键词：陶瓷材料；断裂韧性；Vickers压头DOI：10.16640/ki.37-1222/t.2017.21.0200 引言陶瓷材料具有硬度高、耐磨性好、摩擦系数低、热膨胀系数小等优点，其被广泛应用于机械制造、航空航天、汽车工业等领域，但其脆性影响陶瓷零件的机械加工效率与质量及工作可靠性，而断裂韧性可以表征陶瓷材料的脆性，因此国内外学者对陶瓷材料的断裂韧性进行了大量研究工作。
陶瓷材料的断裂韧性有许多测试方法，其中方法简便并且容易操作的测试方法是仪器化压入测试方法。
1 Vickers压入测试方法国外研究现状Lawn等[1]将陶瓷材料压痕下方存在的弹塑性应力场分为不可变形的残余应力场和可变形的弹性应力场，认为残余应力是导致裂纹开裂以及扩展的驱动力，于是将该驱动力进一步假设为点力模型，同时根据Hill的膨胀穴理论建立了著名的L-E-M数学计算模型。
Anstis等[2]通过对一系列陶瓷材料进行双悬臂梁法实验，通过将其断裂韧性测试结果带入L-E-M公式进行分析，最终得到了著名的Anstis公式。
Laugier[3]认为Hill膨胀穴理论中提到的（E/H）m指数应该为2/3，根据以上假设并利用Anstis等的压入试验数据，建立了断裂韧性计算公式。
Amador等[4]利用压痕法对陶瓷材料断裂韧性的三维有限元模型进行仿真计算，并采用叠加原理与量纲分析对仿真数据回归分析，建立了针对RC裂纹的断裂韧性计算公式，该方法只针对RC裂纹开裂的陶瓷材料断裂韧性，没有充分考虑到HPC裂纹以及过渡裂纹的断裂韧性。
第五章 陶瓷材料的力学性能11
陶瓷材料的力学性能
引言
陶瓷广泛应用于我们的日常生活中，如建筑材料、饮 食餐具等以及国家战略战备设施，如武器装备、航天领 域上。 传统的陶瓷制品以天然粘土为原料，通过混料、成型、 烧结而成，性能特点是强度低，脆性高。 目前研究的陶瓷分为结构陶瓷和功能陶瓷。
结构陶瓷
主要利用的是材料的耐高温、强度、硬度、韧性、耐磨
（2）相变增韧
必要条件 有亚稳的四方氧化锆颗粒存在
t相的晶粒尺寸是影响 t-m相变的一个重要因素，Ms点随 晶粒尺寸的减少而降低。氧化锆的室温组织存在一个临 界粒径dc，ddc的晶粒室温下已经转变成m相；ddc的晶 粒冷却到室温仍保留为 t 相。所以只有 ddc 的晶粒才有 可能（但不一定）产生相变韧化作用。 当裂纹尖端应力场最高值一定的情况下，应力诱发 t-m 相变存在一个临界晶粒直径d1。只有d1ddc的晶粒才会 应 力 诱 发 相 变 （ stress induced phase transformation），即这部分晶粒才对相变韧化有贡献。
• 表5.2（P111）给出了试验规程及计算公式。 • 表5.4（P111）是劳氏硬度和维氏硬度的对比情况。
三、克劳维尔硬度
四、硬度与其它性能之间的关系
• 图5.5
五、陶瓷材料的表面接触特性
• 1、与金属材料相同，陶瓷材料表面也存在 局部微凸起，其外侧常有水蒸气或碳-氢化 合物形成的表面层，陶瓷材料表面加工还 可以产生显裂纹或其他缺陷。
• 图5.20。
（2）共价键型陶瓷材料
• 图5.21。
3、加载速率对陶瓷强度的影响
• 图5.22。
第五节 陶瓷材料的断裂韧性
一、陶瓷材料的断裂韧性
一、陶瓷材料的断裂韧性
二、陶瓷材料的断裂韧性的测定
陶瓷材料的断裂韧性测试方法
陶瓷材料的断裂韧性测试方法陶瓷材料的断裂韧性是指其在受力作用下能够抵抗破裂的能力，它是评价材料强度和耐久性的重要指标之一。
因此，了解并准确测量陶瓷材料的断裂韧性对于材料的设计和应用具有重要意义。
本文将介绍一种常用的陶瓷材料断裂韧性测试方法。
一、单颗粒破裂试验法单颗粒破裂试验法是一种简单而有效的测试方法，它主要适用于颗粒状陶瓷材料的断裂韧性测量。
具体步骤如下：1. 样品制备：将陶瓷材料研磨成粉末，并筛选出合适的颗粒大小作为试样。
2. 实验装置：将试样放置在试验装置中，通常为一个夹持装置，可以固定住试样并施加负载。
3. 施加负载：在试样上施加逐渐增加的负载，直至试样破裂。
负载的增加可以通过设计一个逐步增大的加载系统来实现。
4. 记录数据：监测加载过程中的载荷值和位移变化。
一旦试样破裂，记录下负载值，并计算出材料的断裂韧性。
单颗粒破裂试验法的优点在于简单易行，并且可以得到较为准确的断裂韧性数值。
然而，该方法只适用于颗粒状陶瓷材料，对于其他形态的材料可能不适用。
二、缺口悬臂梁试验法缺口悬臂梁试验法是一种广泛应用于评价陶瓷材料断裂韧性的方法，它可以适用于不同形态的陶瓷材料。
以下是该方法的具体步骤：1. 制备悬臂梁样品：根据需要，选取陶瓷材料，加工成悬臂梁样品，通常采用切割或加工的方式获得所需形状和尺寸。
在悬臂梁的一侧切割出一个缺口，用于产生应力集中。
2. 安装样品：将制备好的悬臂梁样品固定在试验机上，并调整合适的测试条件，例如加载速率等。
3. 施加负载：通过试验机施加逐渐增大的力加载在悬臂梁的自由端，直至样品发生断裂。
负载的增加可以通过试验机的控制系统进行自动或手动实现。
4. 记录数据：在加载过程中，记录下载荷值和悬臂梁的挠度数据。
当样品断裂后，通过计算和分析这些数据，可以得到陶瓷材料的断裂韧性参数。
缺口悬臂梁试验法的优点在于适用性广泛、可靠性高，并且能够测量多种形态的陶瓷材料的断裂韧性。
然而，该方法在试验过程中需要确保样品的制备和安装准确无误，以避免试验结果的误差。
陶瓷材料的力学性能分析
陶瓷材料的力学性能分析引言：陶瓷材料是一种被广泛应用于工业和日常生活中的材料。
与金属材料相比，陶瓷材料具有优异的抗腐蚀性、绝缘性能和高温稳定性。
然而，由于其脆性和低韧性，陶瓷材料在受力时容易发生破裂。
因此，对陶瓷材料的力学性能进行分析非常重要，既有助于优化其设计和优化，又能提高其可靠性和耐用性。
1. 弹性模量的分析：弹性模量是衡量材料在受力时的刚度的物理量。
对于陶瓷材料来说，其分子结构通常较密，键合力较强。
因此，陶瓷材料通常具有高弹性模量。
例如，氧化铝在室温下的弹性模量约为380 GPa，而钢的弹性模量则约为200 GPa左右。
这说明，相同荷载下陶瓷材料通常会产生更小的变形，表现出更好的刚度。
2. 抗弯强度的分析：抗弯强度是衡量材料抵抗弯曲破坏的能力。
由于陶瓷材料的脆性特性，其抗弯强度相较于金属材料较低。
陶瓷材料在弯曲时容易出现裂纹扩展，导致材料的破坏。
因此，设计陶瓷结构或组件时需要注意避免过大的应力集中和裂纹扩展。
3. 硬度的分析：硬度是衡量材料抵抗局部变形或划痕的能力。
陶瓷材料通常具有较高的硬度，这是由于其结构中离子键的特性决定的。
离子键通常具有较高的键能量，使得陶瓷材料表现出较高的硬度。
通常采用维氏硬度测试来评估陶瓷材料的硬度。
4. 破裂韧性的分析：破裂韧性是衡量材料在受到应力时不发生破坏的能力。
陶瓷材料由于其脆性特性，破裂韧性较低。
破裂韧性的分析包括测量陶瓷材料的断裂韧性，研究材料的断裂过程等。
改善陶瓷材料的破裂韧性是提高其可靠性和耐久性的关键。
5. 应力分析与模拟：应力分析与模拟是通过对陶瓷材料施加特定荷载，进行力学性能分析的一种方法。
通过模拟不同应力条件下的材料行为，可以精确地预测材料的破坏点以及应力分布等。
这有助于设计出更优越的陶瓷材料结构。
结论：陶瓷材料的力学性能分析对于材料的设计和应用具有重要意义。
通过分析弹性模量、抗弯强度、硬度和破裂韧性等参数，我们可以更好地理解陶瓷材料在受力时的行为，并采取相应的措施来改善其性能。
精细陶瓷 断裂阻力试验方法 压痕(IF)法-最新国标
精细陶瓷断裂阻力试验方法压痕（IF）法1范围本文件规定了压痕法测定块体陶瓷断裂阻力的试验方法。
该方法适用于宏观上均匀的块体陶瓷和晶须或颗粒增强的陶瓷材料，不适用于轴承球用块体氮化硅陶瓷和连续纤维增强的陶瓷基复合材料。
本文件可用于材料的开发、比对、质量评估、表征，并获得其可靠性数据。
本文件定义的压痕断裂阻力K I,IFR，不等同于其他试验方法测定的断裂韧性，如K ISC和K IPB。
注：K I,IFR是材料抵抗压痕裂纹扩展的阻力，和耐磨性、滚动接触疲劳及加工过程相关，因为这些性能受局部损伤区域抗裂纹扩展能力的控制[1-3]。
相比之下，断裂韧性K ISC和K IPB是材料的固有特性，与宏观和灾难性断裂并伴随产生的长裂纹相关，而与微观和连续损伤累积引起的短裂纹不相关。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3505产品几何技术规范（GPS）表面结构轮廓法术语、定义及表面结构参数（GB/T 3505—2009，ISO4287:1997，IDT）GB/T4340.2金属材料维氏硬度试验第2部分：硬度计的检验与校准（GB/T4340.2—2012，ISO 6507-2:2005，MOD）GB/T4340.3金属材料维氏硬度试验第3部分：标准硬度块的标定（GB/T4340.3—2012，ISO 6507-3:2005，MOD）GB/T16534精细陶瓷室温硬度试验方法（GB/T16534—22009，ISO14705:2008，MOD）JC/T2172精细陶瓷弹性模量、剪切模量和泊松比试验方法脉冲激励法3术语和定义下列术语和定义适用于本文件。
3.1断裂阻力fracture resistance压痕裂纹扩展阻力程度的度量。
3.2断裂阻力值fracture resistance valueK I,IFR压痕法测得的裂纹扩展阻力值。
陶瓷材料断裂韧性的测定(优选材料)
实验陶瓷材料断裂韧性的测定一、前言脆性材料的破坏往往是破坏性的，即材料中裂纹一旦扩展到一定程度，就会立即达到失稳态，之后裂纹迅速扩展。
材料的断裂韧性可以用来衡量它抵抗裂纹扩展的能力，亦即抵抗脆性破坏的能力。
它是材料塑性优劣的一种体现，是材料的固有属性。
裂纹扩展有三种形式：掰开型(I型)、错开型(II型)、撕开型(III型)，其中掰开型是最为苛刻的一种形式，所以通常采用这种方式来测量材料的断裂韧性，此时的测量值称作K IC。
在平面应变状态下材料K IC 值不受裂纹和几何形状的影响。
因此，K IC值对了解陶瓷这一多裂纹材料的本质属性，具有非常重要的意义。
目前，断裂韧性的测试方法多种多样，如：单边切口梁法(SENB)、双扭法（DT)、山形切口劈裂法、压痕法、压痕断裂法等。
其中，有些方法技术难度较高，不太容易实现大规模实用化；有些方法会出现较大测量误差，应用起来存在一定困难。
相对而言，比较普遍采用的SENB法，该方法试样加工较简单，裂纹的引入也较容易。
本实验采用SENB法进行。
但是，这种方法存在裂纹尖端钝化、预制裂纹宽度不易做得很窄等缺陷；另外，它适用于粗晶陶瓷材料，对细晶陶瓷其所测的K IC值偏大。
二、仪器测试断裂韧性所需仪器如下：1.材料实验机对测试材料施加载荷，应保证一定的位移加载速度，国标规定断裂韧性测试加载速度为0.05mm/min。
2.内圆切割机用于试样预制裂纹，金刚石锯片厚度不应超过0.20mm。
3.载荷输出记录仪输出并记录材料破坏时的最大载荷，负荷示值相对误差不大于1。
本实验在材料实验机上配置了量程为980N的称重传感器输出载荷，采用电子记录仪记录断裂载荷。
4.夹具保证在规定的几何位置上对试样施加载荷，试样支座和压头在测试过程中不发生塑性变形，材料的弹性模量不低于200GPa。
支座和压头应有与试样尺寸相配合的曲率半径，长度应大于试样的宽度，与试样接触部分的表面粗糙度R a（根据规定不大于1.6μm）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验陶瓷材料断裂韧性的测定
一、前言
脆性材料的破坏往往是破坏性的，即材料中裂纹一旦扩展到一定程度，就会立即达到失稳态，之后裂纹迅速扩展。
材料的断裂韧性可以用来衡量它抵抗裂纹扩展的能力，亦即抵抗脆性破坏的能力。
它是材料塑性优劣的一种体现，是材料的固有属性。
裂纹扩展有三种形式：掰开型(I型)、错开型(II型)、撕开型(III型)，其中掰开型是最为苛刻的一种形式，所以通常采用这种方式来测量材料的断裂韧性，此时的测量值称作K IC。
在平面应变状态下材料K IC 值不受裂纹和几何形状的影响。
因此，K IC值对了解陶瓷这一多裂纹材料的本质属性，具有非常重要的意义。
目前，断裂韧性的测试方法多种多样，如：单边切口梁法(SENB)、双扭法（DT)、山形切口劈裂法、压痕法、压痕断裂法等。
其中，有些方法技术难度较高，不太容易实现大规模实用化；有些方法会出现较大测量误差，应用起来存在一定困难。
相对而言，比较普遍采用的SENB法，该方法试样加工较简单，裂纹的引入也较容易。
本实验采用SENB法进行。
但是，这种方法存在裂纹尖端钝化、预制裂纹宽度不易做得很窄等缺陷；另外，它适用于粗晶陶瓷材料，对细晶陶瓷其所测的K IC值偏大。
二、仪器
测试断裂韧性所需仪器如下：
1.材料实验机
对测试材料施加载荷，应保证一定的位移加载速度，国标规定断裂韧性测试加载速度为0.05mm/min。
2.内圆切割机
用于试样预制裂纹，金刚石锯片厚度不应超过0.20mm。
3.载荷输出记录仪
输出并记录材料破坏时的最大载荷，负荷示值相对误差不大于1。
本实验在材料实验机上配置了量程为980N的称重传感器输出载荷，采用电子记录仪记录断裂载荷。
4.夹具
保证在规定的几何位置上对试样施加载荷，试样支座和压头在测试过程中不发生塑性变形，材料的弹性模量不低于200GPa。
支座和压头应有与试样尺寸相配合的曲率半径，长度应大于试样的宽度，与试样接触部分的表面粗糙度R a（根据规定不大于1.6μm）。
试样支座为两根二硅化钼发热体的小圆柱，置于底座两个凹槽上。
压头固定在材料实验机的横梁上。
5.量具
测量试样的几何尺寸和预制裂纹深度，精度为0.0lmm，需使用游标卡尺和读数显微镜。
三、试样的要求
试样的形状是截面为矩形的长条，试样表面要经过磨平、抛光处理，对横截面垂直度有一定的要求，边棱应作倒角。
在试样中部垂直引入裂纹，深度大约为试样高度的一半，宽度应小于0.2mm。
试样尺寸比例为：
c/W=0.4～0.6
L/W=4
B≈W/2
式中：c－裂纹深度；
W－试样高度；
L －跨距；
B －试样宽度。
试样长度应保证试样伸出两个支座之外均不少于3mm ，横截面尺寸根据有关规定应为3mmX6mm 或2.5mmX5mm 。
四、K IC 的计算公式
在三点弯曲受力下，K IC 值的计算公式由美国ASTME399－74给出为
3/2(/)IC PL K f c W BW
σ== 1/2MPa m ⋅ 1/23/25/27/29/2(/) 2.9(/) 4.6(/)21.8(/)37.6(/)38.7(/)f c W c W c W c W c W c W -+-+式中：＝
五、实验步骤
1. 试样制备
按照上述对试样的要求制备试样(图2.7)。
可以单独压制烧成试条，也可以从圆片或其他形状部件上切取试条，经磨平、抛光、倒角等处理，用内圆切割机在试样中部预制裂纹。
金刚石锯片厚度不应超过0.20mm ，裂纹深度为高度一半左右。
本实验采用由实验室提供的试条进行测试，尺寸大致为25mmX2.5mmX5mm ，所以裂纹深度应为2.5mm 左右。
图2.7单边切口梁法测断裂韧性示意图
2. 试样尺寸测量
用游标卡尺在试样中部测量并记录其宽度和高度，精确至0.0lmm 。
试样压断后，在读数显微镜下量取裂纹深度。
3. 仪器调试
本实验采用SJ －lA 型三轴剪力仪进行材料断裂韧性测试，仪器采用齿轮调速。
由于仪器没有0.05mm/min 这一调速档，取最接近的0.055mm/min 这一加载速度进行测试。
变速箱齿轮换档手柄为3－I 组合。
测试前需将压头调整对中并与支座平行，将仪器上加载方式调钮置于手动。
旋转右边手动转轮使底座上升至适当高度，测量支点与负荷点之间的距离，调整材料实验机横梁的定位螺母，使压头处于支座中间位置，符合要求。
注意观察支座和压头是否平行，旋转底座使之平行。
之后稍稍降低底座高度，并合上电源开关。
4. 调整记录仪
打开记录仪电源，信号显示方式为“跟踪”，将信号调零。
然后改变信号显示方式为峰值，这样才能保留断裂载荷数值的精度。
5.安装试样
把试样放在支座上，试样摆放应使两端露出部分的长度相等，并与支座垂直，切口要置于己对中的压头正下方。
缓慢旋转手动转轮使底座上升至试样接近压头(留大约0.5mm左右空隙即可)。
6.加载
将材料实验机上加载方式调钮置于“自动”，按上升按钮，电机转动，底座按预设速度上升。
当试样碰到压头时，记录仪便开始显示当时载荷数值。
试样压断后，记录仪保持显示最大载荷，在记录表上记下该载荷。
为了加快测量速度，开始时可改变齿轮配合，使之以较快速度上升，并仔细观察记录仪，一旦加上载荷，应迅速将加载速度调回3－I组合。
7.重复测试
重新将加载方式变为手动，下降底座；然后重复步骤(5)和(6)，进行下一根试条测试。
其间应将记录仪调零，加载后千万注意信号显示方式为峰值。
由于材料的断裂韧性也存在一定分散性，为了能客观地反映材料的断裂韧性，要求测试足够多试样，这样平均值就比较接近真实值。
但从经济的角度来看，不允许测试太多试样。
一般一种材料每批最少需测3根试条。
六、数据处理
根据上面公式计算每根试样的断裂韧性值，并计算这批试样断裂韧性平均值和标准偏差。
如果标准偏差为平均值的10％以内，则这批数据有效。
如果标准偏差超过平均值的10％，则数据无效。
七、思考题
1.断裂韧性分散的原因是什么?
2.断裂韧性测试数据的有效性如何判定?
3.在实验过程中主要注意事项有哪些?
4.加载速度过低或过高对测试结果有什么影响?。
