螺纹联接考试复习与练习题
机械设计题库螺纹连接
B. 6 MPa
C. 8 MPa
D. 0. 8 MPa
7. 下列四种螺纹中，自锁性能最好的是 B 。
A. 粗牙普通螺纹
B. 细牙普通螺纹
C. 梯形螺纹
D. 锯齿形螺纹
8. 用于联接的螺纹多为普通螺纹，这是因为普通螺纹 C 。
A、传动效率好；
B、防振性能好；
C、牙根强度高，自锁性能好； D、自锁性能差。
A、拉力； B、扭矩；
C、压力； D、拉力和扭矩；
二、 填空题
12.
13. 在螺纹联接中最常用的螺纹牙型是 三角形
螺纹。
14. 采 用 凸 台 或 沉 头 座 孔 作 为 螺 栓 头 或 螺 母 的 支 承 面 是 为 了 减 小 和 避 免
螺栓受附加弯曲应力
。
15. 普通螺栓连接的凸缘联轴器是通过
4. 简述螺栓组连接的四种典型受载情况。（4 分） 答：1，受横向载荷的螺栓组连接；2，受转矩的螺栓组连接；3，受轴向载荷的 螺栓组连接；4，受翻转力矩的螺栓组连接。
5. 简述螺纹连接的基本类型及各自应用场合。（4 分） 答：1，螺栓连接：用于被连接件不太厚和两边有足够的装配空间的场合；2， 双头螺柱连接：适用于结构上不能采用螺栓连接且需要经常装拆时的场合；3， 螺钉连接：多用于受力不大，不需要经常装拆的场合；4，紧定螺钉连接：用于 固定两个零件的相对位置，并传递不大的力或转矩的场合。
（ ×） 6. 横 向载 荷的铰制 孔 精配 螺栓联 接，螺 栓的抗拉强 度不需要进 行计算。
（√ ）
四、 简答题
1. 简述螺纹连接为什么要防松及放松方法。（4 分） 答：在冲击、振动或变载荷的作用下，螺旋副间的摩擦力可能减小或瞬间消失， 这种现象多次重复后，就会使联接松脱。在高温或温度变化较大的情况下，由 于螺纹联接件和被联接件的材料发生蠕变和应力松弛，也会使联接中的预紧力 和摩擦力逐渐减小，最终导致联接失效。因此螺纹联接需要防松。 放松方法：摩擦防松，机械防松，破坏螺纹副的相对转动放松（永久放松）。
机械设计题库螺纹连接(25题)

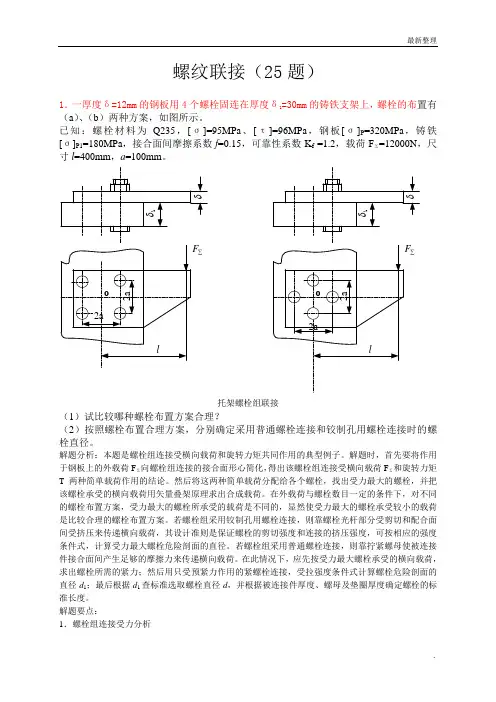

螺纹联接（25题）1．一厚度δ=12mm的钢板用4个螺栓固连在厚度δ=30mm的铸铁支架上，螺栓的布置有1（a）、（b）两种方案，如图所示。
已知：螺栓材料为Q235，[σ]=95MPa、[τ]=96MPa，钢板[σ]P=320MPa，铸铁[σ]P1=180MPa，接合面间摩擦系数f=0.15，可靠性系数K f =1.2，载荷FΣ=12000N，尺寸l=400mm，a=100mm。
托架螺栓组联接（1）试比较哪种螺栓布置方案合理？（2）按照螺栓布置合理方案，分别确定采用普通螺栓连接和铰制孔用螺栓连接时的螺栓直径。
解题分析：本题是螺栓组连接受横向载荷和旋转力矩共同作用的典型例子。
解题时，首先要将作用于钢板上的外载荷FΣ向螺栓组连接的接合面形心简化，得出该螺栓组连接受横向载荷FΣ和旋转力矩T两种简单载荷作用的结论。
然后将这两种简单载荷分配给各个螺栓，找出受力最大的螺栓，并把该螺栓承受的横向载荷用矢量叠架原理求出合成载荷。
在外载荷与螺栓数目一定的条件下，对不同的螺栓布置方案，受力最大的螺栓所承受的载荷是不同的，显然使受力最大的螺栓承受较小的载荷是比较合理的螺栓布置方案。
若螺栓组采用铰制孔用螺栓连接，则靠螺栓光杆部分受剪切和配合面间受挤压来传递横向载荷，其设计准则是保证螺栓的剪切强度和连接的挤压强度，可按相应的强度条件式，计算受力最大螺栓危险剖面的直径。
若螺栓组采用普通螺栓连接，则靠拧紧螺母使被连接件接合面间产生足够的摩擦力来传递横向载荷。
在此情况下，应先按受力最大螺栓承受的横向载荷，求出螺栓所需的紧力；然后用只受预紧力作用的紧螺栓连接，受拉强度条件式计算螺栓危险剖面的直径d1；最后根据d1查标准选取螺栓直径d，并根据被连接件厚度、螺母及垫圈厚度确定螺栓的标准长度。
解题要点：1．螺栓组连接受力分析（1）将载荷简化将载荷F Σ向螺栓组连接的接合面形心O 点简化，得一横向载荷F Σ=12000N 和一旋转力矩T=F Σl =12000×400=4.8×106N ·mm （图解一）。
(完整版)螺纹连接练习题
螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是A。
A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是D。
A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用A。
A、螺栓连接8、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用B。
人、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。
A、螺栓联接B、螺钉联接^双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。
A、螺栓联接B、螺钉联接二双头螺柱联接D、紧定螺钉联接7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如C。
A、增加拧紧力B、增加扳手力臂C、使用指针式扭力扳手或定力矩扳手8、螺纹联接防松的根本问题在于C。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度9、螺纹联接预紧的目的之一是A。
A、增强联接的可靠性和紧密性B、增加被联接件的刚性C、减小螺栓的刚性10、.常见的连接螺纹是C。
CA.左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹A。
A.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.自锁性能差12、标注螺纹时___A___。
A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明13、管螺纹的公称直径是指D。
DA.螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A。
A.好B.差C.相同D.不一定15、用于薄壁零件连接的螺纹，应采用A。
A.三角形细牙螺纹B.梯形螺纹£r锯齿形螺纹D.多线的三角形粗牙螺纹16、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是C。
螺纹联接复习试题
螺纹联接一、是非题N 1、受预紧力和轴向工作载荷的螺栓，其总拉力为预紧力与工作拉力之和。
N 2、在螺栓工作拉力与残余预紧力不变的情况下，增加螺栓和被联接件的刚度,可以收到提高螺栓疲劳强度的效果。
N 3、在螺栓工作拉力和剩余预紧力不变的情况下，增加螺栓的刚度和减少被联接件的刚度，都可以收到提高螺栓疲劳强度的效果。
N 4、联接受轴向载荷后，螺栓的总拉力等于预紧力与工作拉力之和。
N 5、为提高联接螺栓的疲劳强度，可以加大螺栓直径。
N 6、受横向载荷的普通螺栓所受的载荷是工作载荷加剩余预紧力。
N 7、在受轴向变载荷的螺栓联接中，为了提高螺栓的疲劳强度，可采用增大螺栓刚度的办法来实现。
N 8、受横向变载荷的普通螺栓中，螺栓所受力为静载荷。
Y 9、对受轴向载荷的普通螺栓联接适当预紧可以提高螺栓的抗疲劳强度。
N 10、铰制孔用螺栓适用于承受轴向载荷的联接。
Y 11、在λ相同的前提下，梯形螺纹较三角螺纹的传动效率高。
N 12、紧螺栓联接的螺栓强度公式中，1.3是安全系数。
Y 13、对于受轴向载荷的紧螺栓联接，当螺栓、被联接件刚度和预紧力都不变时，增大工作载荷，残余预紧力必然减小。
Y 14、振动冲击较大地方应采用机械防松。
N 15、细牙普通螺纹，牙细不耐磨，容易滑扣，所以自锁性能不如粗牙普通螺纹。
N 16、受交变横向载荷作用的普通螺栓联接，在正常工作时螺栓杆所受到的拉力不变。
N 17、受横向载荷普通螺栓连接，是靠螺栓受剪切和挤压平衡外载荷。
N 18、粗牙螺纹的螺距和升角较大，所以容易自锁。
N 19、在承受轴向变载荷的紧螺栓连接中，采用空心杆螺栓的作用是减轻连接的重量。
Y 20、对于受扭矩作用的螺栓组连接，螺栓布置得越远离螺栓组中心越好。
二、选择题1、采用凸台或沉头座作为螺栓头或螺母的支承面，是为了 A 。
A、避免螺栓受弯曲应力B、便于防止垫圈C、减少预紧力D、减少挤压应力2、通常螺纹联接采用 A 。
A、单线右旋三角形螺纹B、单线左旋三角形螺纹C、单线右旋梯形螺纹D、单线右旋矩形螺纹3、联接螺纹一般采用三角形螺纹是因为其 D 较好。
(完整版)螺纹联接练习试题与答案9
螺纹连接练习第一节 螺纹基础知识1、标记为螺栓GB5782-86 M16×80的六角头螺栓的螺纹是 形，牙形角等于 60 度，线数等于 1 ，16代表 公称直径 ，80代表 螺栓长度 。
2、双头螺柱的两被联接件之一是 螺纹 孔，另一是 光 孔。
3、采用螺纹联接时，若被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 B 。
A 、螺栓联接B 、双头螺柱联接C 、螺钉联接4、螺纹副在摩擦系数一定时，螺纹的牙型角越大，则 D 。
A 、当量摩擦系数越小，自锁性能越好B 、当量摩擦系数越小，自锁性能越差C 、当量摩擦系数越大，自锁性能越差D 、当量摩擦系数越大，自锁性能越好5、螺纹的公称直径是指螺纹的 大 径，螺纹的升角是指螺纹 中 径处的升角。
螺旋的自锁条件为 ϕ< ϕv ，拧紧螺母时效率公式为)tan(tan v ϕϕϕ+。
6、三角形螺纹主要用于 连接 ，而矩形、梯形和锯齿形螺纹主要用于 传动 。
（1）普通螺栓连接1)螺栓安装方向不对，装不进去，应掉过头来安装；2)普通螺栓连接的被联接件孔要大于螺栓大径，而下部被连接件孔与螺栓杆间无间隙；3)被连接件表面没加工，应做出沉头座并刮平，以保证螺栓头及螺母支承面平整且垂直于螺栓轴线，避免拧紧螺母时螺栓产生附加弯曲应力；4)一般连接；不应采用扁螺母；5)弹簧垫圈尺寸不对，缺口方向也不对；6)螺栓长度不标准，应取标准长z=60 mm；7)螺栓中螺纹部分长度短了，应取长30 mm。
(2)螺钉连接主要错误有：1)采用螺钉连接时，被连接件之一应有大于螺栓大径的光孔，而另一被连接件上应有与螺钉相旋合的螺纹孔。
而图中上边被连接件没有做成大于螺栓大径的光孔，下边被连接件的螺纹孔又过大，与螺钉尺寸不符，而且螺纹画法不对，小径不应为细实线；2)若上边被连接件是铸件，则缺少沉头座孔，表面也没有加工。
(3)双头螺柱连接主要错误有：双头螺柱的光杆部分不能拧进被连接件的螺纹孔内，M12不能标注在光杆部分；锥孔角度应为120。
螺纹连接重要习题.
《螺纹连接练习题》一、单选题(每题1分)1. 采用凸台或沉头座其目的为。
A 便于放置垫圈B 避免螺栓受弯曲力矩C 减少支承面的挤压应力D 增加支承面的挤压应力2. 联接螺纹要求自锁性好，传动螺纹要求。
A 平稳性B 效率高C 螺距大D 螺距小3. 连接用的螺纹，必须满足条件。
A 不自锁B 传力C 自锁D 传递扭矩4. 单线螺纹的螺距导程。
A 等于B 大于C 小于D 与导程无关5. 同一螺栓组的螺栓即使受力不同，一般应采用相同的材料和尺寸，其原因是。
A 便于装配B 为了外形美观C 使结合面受力均匀 D 减少摩损6. 用于联接的螺纹，其牙形为。
A 矩形B 三角形C 锯齿形D 梯形7. 螺纹的标准是以为准。
A 大径B 中径C 小径D 直径8. 螺纹的危险截面应在上。
A 大径B 小径C 中径D 直径9、在常用的螺旋传动中，传动效率最高的螺纹是__________。
A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹10、在常用的螺纹联接中，自锁性能最好的螺纹是__________。
A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹11、当两个被联接件不太厚时，宜采用__________。
A双头螺柱联接B螺栓联接C螺钉联接D紧定螺钉联接12、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用__________。
A螺栓联接B螺钉联接C双头螺柱联接D紧定螺钉联接13、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。
A螺栓联接B螺钉联接C双头螺柱联接D紧定螺钉联接14、普通螺纹的牙型角α为60o，当摩擦系数μ＝0.10时，则该螺纹副的当量摩擦系数μv＝__________。
A0.105 B 0.115 C 0.1115 D 0.10415、在拧紧螺栓联接时，控制拧紧力矩有很大方法，例如__________。
A增加拧紧力B增加扳手力臂C使用测力矩扳手或定力矩扳手16、螺纹联接防松的根本问题在于__________。
机械设计 螺纹联接和螺旋传动题库及答案
螺纹联接和螺旋传动题库及答案一、 思考题（略） 二、 习题1、如图所示为某受轴向工作载荷的紧螺栓联接的载荷变形图：（1）当工作载荷为2000N 时，求螺栓所受总拉力及被联接件间残余预紧力。
（少？解：（1）145tan =︒=c k ，由图知预紧力N 40000＝F 。
螺栓所受总拉力N 32472000157735.057735.040000=⨯++=++=E c b b a F k k k F F 被联接件间剩余预紧力N 27322000157735.0140000=⨯+-=+-=E c b c R F k k k F F a F 和R F 图示如下：（2）被联接件不出现缝隙，需00≥+-=E cb cR F k k k F F N .4630940001157735.00max =⨯+=+F k k k F c c b E ≤2．受轴向力紧螺栓联接，已知螺栓刚度N/mm104.0k 6b⨯=，被联接件刚度N/mm 106.1k 6c⨯=，螺栓所受预紧力N 80000=F ，螺栓所受工作载荷为N 0004E=F 。
要求：（1）按比例画出螺栓与被联接件受力-变形图（比例尺自定）。
（2）在图上量出螺栓所受的总拉力a F 和剩余预紧力R F ，并用计算法求出此二值，互相校对。
（3）若工作载荷在0～4000 N 之间变化，螺栓的危险截面面积为96.6mm 2，求螺栓的应力幅σa 和平均应力σm （按计算值F 0等求σm 、σa ，不按作图求值)。
预紧后螺栓变形mm 20.0104.08000k F 6b 00=⨯==b δ 被联接件变形mm 005.0106.18000k 6c 00=⨯==F c δ（1）4000NF aF E F R。
螺纹联接复习精彩试题
螺纹联接一、是非题N 1、受预紧力和轴向工作载荷的螺栓，其总拉力为预紧力与工作拉力之和。
N 2、在螺栓工作拉力与残余预紧力不变的情况下，增加螺栓和被联接件的刚度,可以收到提高螺栓疲劳强度的效果。
N 3、在螺栓工作拉力和剩余预紧力不变的情况下，增加螺栓的刚度和减少被联接件的刚度，都可以收到提高螺栓疲劳强度的效果。
N 4、联接受轴向载荷后，螺栓的总拉力等于预紧力与工作拉力之和。
N 5、为提高联接螺栓的疲劳强度，可以加大螺栓直径。
N 6、受横向载荷的普通螺栓所受的载荷是工作载荷加剩余预紧力。
N 7、在受轴向变载荷的螺栓联接中，为了提高螺栓的疲劳强度，可采用增大螺栓刚度的办法来实现。
N 8、受横向变载荷的普通螺栓中，螺栓所受力为静载荷。
Y 9、对受轴向载荷的普通螺栓联接适当预紧可以提高螺栓的抗疲劳强度。
N 10、铰制孔用螺栓适用于承受轴向载荷的联接。
Y 11、在λ相同的前提下，梯形螺纹较三角螺纹的传动效率高。
N 12、紧螺栓联接的螺栓强度公式中，1.3是安全系数。
Y 13、对于受轴向载荷的紧螺栓联接，当螺栓、被联接件刚度和预紧力都不变时，增大工作载荷，残余预紧力必然减小。
Y 14、振动冲击较大地方应采用机械防松。
N 15、细牙普通螺纹，牙细不耐磨，容易滑扣，所以自锁性能不如粗牙普通螺纹。
N 16、受交变横向载荷作用的普通螺栓联接，在正常工作时螺栓杆所受到的拉力不变。
N 17、受横向载荷普通螺栓连接，是靠螺栓受剪切和挤压平衡外载荷。
N 18、粗牙螺纹的螺距和升角较大，所以容易自锁。
N 19、在承受轴向变载荷的紧螺栓连接中，采用空心杆螺栓的作用是减轻连接的重量。
Y 20、对于受扭矩作用的螺栓组连接，螺栓布置得越远离螺栓组中心越好。
二、选择题1、采用凸台或沉头座作为螺栓头或螺母的支承面，是为了 A 。
A、避免螺栓受弯曲应力B、便于防止垫圈C、减少预紧力D、减少挤压应力2、通常螺纹联接采用 A 。
A、单线右旋三角形螺纹B、单线左旋三角形螺纹C、单线右旋梯形螺纹D、单线右旋矩形螺纹3、联接螺纹一般采用三角形螺纹是因为其 D 较好。
5-4 螺纹连接与螺旋传动练习题(三)
5-4 螺纹连接与螺旋传动练习题（三）班级姓名学号一，填空题1、螺纹联接有种基本类型，当需要固定两个零件的相对位置，并可以传递不大的力和力矩时往往采用连接；当需要连接两个较溥零件时，又往往采用连接，这种连接的被连接件上不必切制；如果其中一个被连接件较厚，又需要经常拆卸时，通常采用连接，相反如果很少拆卸，则可采用连接。
2、螺纹连接防松的实质是。
3，双头螺柱联接的两被联接件之一是孔，另一是孔。
4，螺纹连接是利用螺纹零件构成的的固定连接。
5，螺纹连接在没有承受工作载荷之前，预先受到的力的作用叫做。
6，预紧的目的在于增加螺钉头、螺母、垫片和连接件之间的。
7，常用的防松措施有和两大类。
二，判断题（）1，螺钉连接用于被连接件为盲孔，且不经常拆卸的场合。
（）2，安装双头螺柱时，应把螺纹较长的一端旋紧在被联接件的螺孔内，拆卸时，也必须拆下双头螺柱。
（）3，由于联接件厚度较大，不宜作通孔，且需经常装拆时可使用螺钉联接。
（）4，双头螺柱装配时，允许螺柱的轴线和被联接件的表面不垂直。
三，单项选择题1，当被联接件之一较厚，不宜制作通孔，且不需经常装拆时，可采用（）。
A，螺栓 B，双头螺柱 C，螺钉 D，紧定螺钉2，当联接件的厚度不大，并能够从两面进行装置，可采用（）。
A，螺栓 B，双头螺柱 C，螺钉 D，紧定螺钉3，在螺纹连接的防松方法中，弹簧垫圈属于（）A，机械防松 B，增大摩擦力防松 C，粘结防松4，为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（）A，螺栓联接 B，双头螺柱联接 C，螺钉联接 D，紧定螺钉联接5，螺纹连接件常用材料的牌号有（）A，Q235 B，15Cr C，W18Cr4V D,30CrMnSi6，螺纹联接是一种（）A，不可拆联接 B，可拆联接 C，具有自锁性能的不可拆联接 D，具有防松装置的可拆联接7、图所示中的三种螺纹联接，依次为（）。
A. 螺栓联接、螺柱联接、螺钉联接B. 螺钉联接、螺柱联接、螺栓联接C. 螺钉联接、螺栓联接、螺柱联接D. 螺柱联接、螺钉联接、螺栓联接8、螺纹连接时，弹簧垫圈的作用是为了（）。
螺纹联接与螺旋传动_题目与答案
螺纹联接与螺旋传动一、简答题(1)为什么螺纹联接常需要防松？防松的实质是什么？有哪几类防松措施？ 试指出普通螺栓联接、双头螺栓联接和螺钉联接的结构特点，各用在什么场合？ (2)试指出普通螺栓联接、双头螺栓联接和螺钉联接的结构特点，各用在什么场合？ (3)一螺栓联接预紧后，受轴向变载荷作用，在最大工作载荷max F 及剩余预紧力不变的情况下，试问提高这种螺栓疲劳强度的具体措施有哪些？(4)为提高螺栓的疲劳强度，欲减小螺栓的应力幅，请举出一个措施，并用螺栓受力—变形协调图来说明。
(5)螺栓的主要失效形式有哪些？(6)拧紧螺母与松退螺母时的螺纹副效率如何计算？哪些螺纹参数影响螺纹副的效率？ 二、填空（1）螺纹的公称直径是指螺纹的 径，螺纹的升角是指螺纹 径处的升角。
螺纹的自锁条件为 ，拧紧螺母时效率公式为 。
（2）螺纹联接常用的防松原理有， ， ， 。
其对应的防松装置有 ， ， 。
（3）三角形螺纹主要用于 ，而矩形、梯形和锯齿形螺纹主要用于 。
（4）标记为螺栓GB5782—86 M16×80的六角头螺栓的螺纹是 形，牙形角等于度，线数等于 ，16代表 ，80代表 。
（5）若螺纹的直径和螺纹副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的导程S和牙形角。
（6）为了提高螺栓强度，防止螺栓的疲劳破坏，通常采用的方法之一是减小 刚度或增大 刚度。
（7）有一单个紧螺栓连接，已知该螺栓所受预紧力N Q 10000=，所受轴向工作载荷N Q l 500=，螺栓的相对刚度系数2.0=+cb bK K K ，则螺栓所受的总拉伸载荷 ，残余预紧力 ；为保证结合面不出现缝隙，则该联接允许的最大轴向工作载荷 。
（需注明式中各符号的意义） （8）受轴向载荷的紧螺栓所受的总拉力是 与 之和。
（9）压力容器的紧螺栓联接中，若螺栓的预紧力和容器的压强不变，而仅将凸缘间的铜垫片换成胶垫片，则螺栓所受的总拉力b Q 和联接的紧密性 。
【合集】螺纹连接练习题及答案9
(1)确定受力最大螺栓的轴向工作载荷。首先确定在轴向载荷Px作用下，每个螺栓受到的轴向工作载荷
然后确定在倾覆力矩M的作用下，每个螺栓受到的轴向工作载荷由公式（11-33）P273为
显然，上部螺栓受力最大，其轴向工作载荷为
A．σa增大，F’应适当减小B．σa增大，F’应适当增大
C．σa减小，F’应适当减小D．σa减小，F’应适当增大
[题24]在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔，其目的是( )。
A.避免螺栓受附加弯曲应力作用B．便于安装
C．为安置防松装置
二、填空题
[题1]三角形螺纹的牙型角=__________________，适用于__________________，而梯形螺纹的牙型角=____________________，适用于_________________。
故常选用( )。
A．升角小，单线三角形螺纹D．升角大，双线三角形螺纹
C．升角小，单线梯形螺纹D．升角大，双线矩形螺纹
[题5]用于薄壁零件连接的螺纹，应采用( )。
A．三角形细牙螺纹B．梯形螺纹
C.锯齿形螺纹D．多线的三角形粗牙螺纹
[题6]当螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓( )。
式中[σ]p——托架材料的许用挤压应力，[σ]p= 60MPa；
其它参数同前。
所以
综合以上三方面计算，取F' = 11000 N。
2．计算螺栓的总拉力F0
这是受预紧力F'作用后又受轴向工作载荷F作用的紧螺栓连接，故螺栓的总拉力F0为
3．确定螺栓直径
式中[σ]——螺栓材料的许用拉伸应力。
螺纹联接复习题参考答案
第五章螺纹联接复习题妙考答案1.选择题3-1D；3-2C；3-3A；3-4B：3-5B：3-6C：3-7A；3-8A；3-9C；3-10C：3-11B：3-12D；3-13A；3-14D；3-15C；3-16D；3-17A：3-18B：3-19D；3-20A；3-21B；3-22D：3-23A：3-24D：3-25D；3-26C：3-27D；3-28A；3-293-30D：2.填空题3-31 60°联接30°传动3-32螺旋升角小于当量摩擦角3-33防止螺纹副相对转动3-34剩余预紧力工作拉力3-35拉扭剪1析裂（拉断或拉扭断）3-36剪切挤压（螺杆被）剪断（工作而被）压溃3-37线数升角3-38弯曲凸台沉头座3-39摩擦机械破坏螺纹副关系3-40磨损3.简答题（仅供参考）3-41.答：1）改变材料，提髙螺栓、螺母的强度级别。
2）改用钱制孔螺栓联接。
3）在被联接件之间加入减载零件，如减载销，减灾套等。
3-42.答：细牙螺纹螺距小、螺纹升角小、自琐性好，强度髙，但不耐磨损、易滑脱。
用于粗牙对强度影响较大的零件（如轴和管状件）、受冲击振动和变载荷的联接、薄壁零件的联接、微调机构等等。
3-43.答：常用的螺纹联接有4种类型：（1）螺栓联接：用于被联接件不太厚有足够的装配空间的场合。
（2）双头螺栓联接：用于被联接件之一很厚，又经常拆装的场合。
（3）螺钉联接：用于被联接件之一很厚，又不经常拆装的场合。
（4）紧钉螺钉联接：用于固左两被联接件的相对位置，并且传动力和力矩不大的场合。
3-44.答：装配时拧紧的螺纹联接为紧联接，反之为松联接。
3-45.答：有3种。
（1）摩擦防松：靠维持螺纹牙间不变的正压力来保证足够的摩擦力，如双螺母。
（2）机械防松：用机械固泄的方法使螺纹副之间无相对运动。
如止动垫圈。
（3）破坏螺纹副：使螺纹副破坏，如冲点法。
3-46.答：因为在拧紧螺栓时，螺栓是受拉伸和扭转复合作用，要考虑扭转力的作用,还要考虑补充拧紧，所以要轴向拉力加大30札2/73-47.答：普通螺栓靠被联接件接合而的摩擦力传递载荷，较制孔螺栓靠螺栓杆部被 挤压和剪切来传递载荷。
螺纹连接练习题
螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是A。
A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是D。
A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用A。
A、螺栓连接B、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用____B____。
A、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。
A、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。
A、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接.7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如____C_____。
A、增加拧紧力B、增加扳手力臂C、使用指针式扭力扳手或定力矩扳手8、螺纹联接防松的根本问题在于____C____。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度9、螺纹联接预紧的目的之一是____A____。
A、增强联接的可靠性和紧密性B、增加被联接件的刚性C、减小螺栓的刚性10、.常见的连接螺纹是____C_____。
CA.左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹A。
A.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.自锁性能差12、标注螺纹时___A___。
A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明13、管螺纹的公称直径是指___D___。
DA.螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径.14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A。
机械原理螺纹连接题库
机械设计试卷试卷号：39学校：齐齐哈尔大学院系：专业：年级：班级：学号：姓名：考试时间：120分钟试卷总分：100（请考生注意，本试卷共49页）大题一二三四五六七成绩一.是非题：正确的在（）中写“ + ”，错误的在（）中写“一”（本大题共20小题，每小题-5分，总计-100分）1、一个双线螺纹副，螺距为4mm,则螺杆相对螺母转过一圈时，它们沿轴向相对移动的距离应为4mm。
（）2、三角形螺纹由于当量摩擦系数大，强度高，所以是常用的联接螺纹。
（）3、采用螺纹联接时，若被联接件总厚度较大，且材料较软，强度较低，但不需要经常装拆，宜采用双头螺柱联接。
（）4、普通螺栓联接的强度计算，主要是计算螺栓的剪切强度。
（）5、对受轴向变载荷的普通螺栓联接适当增加预紧力可以提高螺栓的抗疲劳强度。
（）6、图示螺纹副为右旋，螺杆只转不移，螺母只移不转，当螺杆按图示方向旋转时，螺母向左移动。
（）7、 只要螺纹副具有自锁性，即螺纹升角小于当量摩擦角，则在任何情况下都无需考虑防松。
（）8、 双螺母防松结构中，如两螺母厚度不同时，应先安装薄螺母，后安装厚螺母。
（）9、 受横向载荷的螺栓组联接中的螺栓必须采用有铰制孔的精配合螺栓。
（）10、 受轴向载荷的紧螺栓联接的螺栓所受的总拉力是预紧力与工作拉力之和。
（） 11、 设计外载荷是轴向变载荷的紧螺栓联接， 除考虑螺栓的静强度外，还必须根据螺栓的最大应力幅来验算其疲劳强度。
（）12、 螺纹副在摩擦系数一定时，增加螺纹的牙型角，则当量摩擦系数减小，自锁性能变坏。
（ ）13、 在受轴向变载荷的紧螺栓联接中，使用柔性螺栓，其主要作用是降低螺栓的应力幅。
（ ）14、 受翻转（倾覆）力矩作用的螺栓组联接中，螺栓的位置应尽量远离接合面的几何形心。
（ ）15、 对受横向变载荷的普通螺栓联接适当增加预紧力可以提高螺栓的抗疲劳强度。
（）16、 在受轴向变载荷的紧螺栓联接结构中，在两个被联接件之间加入橡胶垫片，可以提高螺栓疲劳强度。
机械设计复习参考题(第5章螺纹联接)
第5章 螺纹联接与螺旋传动重要基本概念1．常用螺纹有哪几类？哪些用于联接，哪些用于传动，为什么？哪些是标准螺纹？常用的有：三角螺纹，矩形螺纹，梯形螺纹和锯齿形螺纹。
三角螺纹用于联接，其余用于传动。
因三角螺纹自锁性好，其它螺纹传动效率高。
除矩形螺纹外，其余均为标准螺纹。
2．何谓螺纹联接的预紧，预紧的目的是什么？预紧力的最大值如何控制？螺纹联接的预紧是指在装配时拧紧，是联接在承受工作载荷之前预先受到预紧力的作用。
预紧的目的是增加螺纹联接的刚度、保证联接的紧密性和可靠性（防松能力）。
拧紧后，预紧应力的大小不得超过材料屈服极限σS 的80%。
3．螺纹联接有哪些基本类型？适用于什么场合？螺纹联接有4中基本类型。
螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。
螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。
双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。
紧定螺钉联接：用于传递力和力矩不大的场合。
4．紧螺栓联接的强度也可以按纯拉伸计算，但须将拉力增大30%，为什么？ 考虑拧紧时的扭剪应力，因其大小约为拉应力的30%。
5．提高螺纹联接强度的措施有哪些？1）改善螺纹牙间的载荷分配不均；2）减小螺栓的应力幅；3）减小螺栓的应力集中；4）避免螺栓的附加载荷（弯曲应力）；5）采用合理的制造工艺。
6．为什么螺母的螺纹圈数不宜大于10圈（使用过厚的螺母不能提高螺纹联接强度）？因为螺栓和螺母的受力变形使螺母的各圈螺纹所承担的载荷不等，第一圈螺纹受载最大，约为总载荷的1/3，逐圈递减，第八圈螺纹几乎不受载，第十圈没用。
所以使用过厚的螺母并不能提高螺纹联接强度。
7．联接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
螺纹连接重要习题资料
《螺纹连接练习题》一、单选题（每题1分）1.采用凸台或沉头座其目的为______________ 。
A便于放置垫圈B避免螺栓受弯曲力矩C减少支承面的挤压应力D增加支承面的挤压应力2.联接螺纹要求自锁性好，传动螺纹要求____________ 。
A平稳性B效率高C螺距大D螺距小3.连接用的螺纹，必须满足__________ 条件。
A 不自锁B传力C自锁D传递扭矩4.单线螺纹的螺距_________ 导程。
A等于B 大于C 小于D 与导程无关5.同一螺栓组的螺栓即使受力不同，一般应采用相同的材料和尺寸，其原因是__________________ 。
A 便于装配B 为了外形美观C 使结合面受力均匀D 减少摩损6、用于联接的螺纹，其牙形为_________ 。
A 矩形B 三角形C 锯齿形D 梯形7、螺纹的标准是以________ 为准。
A 大径B 中径C 小径D 直径8、螺纹的危险截面应在_______ 上。
A 大径B 小径C 中径D 直径9、在常用的螺旋传动中，传动效率最高的螺纹是______________ A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹10、______________________________________________________ 在常用的螺纹联接中，自锁性能最好的螺纹是___________________ A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹11、当两个被联接件不太厚时，宜采用____________ 。
A双头螺柱联接B螺栓联接C螺钉联接D紧定螺钉联接12、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用A 螺栓联接B 螺钉联接C 双头螺柱联接D 紧定螺钉联接13 、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用________________ 。
A 螺栓联接B 螺钉联接C 双头螺柱联接D 紧定螺钉联接14、普通螺纹的牙型角a为60。
第五章螺纹连接习题
第五章螺纹连接习题螺纹连接练习题一、选择题：1．下列哪种螺纹主要用于联接？A. 矩形螺纹B. 梯形螺纹C. 锯齿形螺纹D. 三角形螺纹2．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。
3、在确定紧螺栓联接的计算载荷时，预紧力F0比一般值提高30%，这是考虑了。
A．螺纹上的应力集中； B. 螺栓杆横截面上的扭转应力；C.载荷沿螺纹圈分布的不均匀性；D.螺纹毛刺的部分挤压。
4、在螺栓联接的结构设计中，被联接件与螺母或螺栓头接触表面处需要加工，这是为了。
A. 不致损伤螺栓头和螺母；B.增大接触面积，不易松脱；C. 防止产生附加偏心载荷；D. 便于装配。
5.公称尺寸相同的细牙螺纹和粗牙螺纹相比，因其螺距小，内径大，故细牙螺纹——。
（）A.自锁性好，强度低； B。
自锁性好，强度高；C。
自锁性差，强度低； D. 自锁性差，强度高。
6、在实际应用中，用于联接的是螺纹。
A．矩形 B．梯形 C．三角形 D．锯齿形7、仅受预紧力F0的螺栓，其强度计算式为σ= 4*1.3 F0 / (π*d12)≤[σ]，其中系数1.3是考虑。
A．拧紧时有拉扭联合作用的影响 B．强度储备C．因预紧力F0不宜控制而引入的安全系数8、螺栓强度等级为 5.6级，则该螺栓材料的屈服极限约为__ __。
A．500MPa B．600 MPa C．300 MPa D．6 MPa9、受横向转矩的螺栓组采用铰制孔时，每个螺栓所受的载荷是。
①相等的；②与到几何中心距离成正比；③与到几何中心距离成反比；④都不变10、设计螺栓组时常把螺栓布置成轴对称的均匀的几何形状，这主要是为了。
①美观；②受力最小；③联接方便；④接合面受力较均匀。
二．判断题：1.普通螺纹用于联接时，一般多用粗牙螺纹。
2.螺纹的螺旋升角越小，或当量摩擦角越大，则螺纹的自锁性能越好，效率越高。
三、填空题：1.设计螺栓组时常把螺栓布置成轴对称的均匀的几何形状，这主要是为了。
2.螺栓联接防松的实质是为了防止螺纹副发生___________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹联接习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。
A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。
A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 螺纹。
A. 升角小，单线三角形B. 升角大，双线三角形C. 升角小，单线梯形D. 升角大，双线矩形5 用于薄壁零件连接的螺纹，应采用 。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。
A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。
A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。
A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 要求。
A. 对螺栓材料的强度B. 对螺栓的制造精度C. 对螺栓材料的刚度D. 对螺栓材料的耐腐蚀性13 螺栓强度等级为6.8级，则螺栓材料的最小屈服极限近似为 。
A. 480 MPaB. 600 MPaC. 800 MPaD. 680 MPa14 不控制预紧力时，螺栓的安全系数选择与其直径有关，是因为 。
A. 直径小，易过载B. 直径小，不易控制预紧力C. 直径大，材料缺陷多D. 直径大，安全15 对工作时仅受预紧力F ′作用的紧螺栓连接，其强度校核公式为e σ≤4/3.121d F π'≤[σ]，式中的系数1.3是考虑 。
A. 可靠性系数B. 安全系数C. 螺栓在拧紧时，同时受拉伸与扭转联合作用的影响D. 过载系数16 紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加到原来的1.3倍，这是考虑的 影响。
A. 螺纹的应力集中B. 扭转切应力作用C. 安全因素D. 载荷变化与冲击17 预紧力为F '的单个紧螺栓连接，受到轴向工作载荷F 作用后，螺栓受到的总拉力F 0 F '+FA. 大于B. 等于C. 小于D. 大于或等于18 一紧螺栓连接的螺栓受到轴向变载荷作用，已知F min =0，F max =F ，螺栓的危险截面积为A C ，螺栓的相对刚度为K C ，则该螺栓的应力幅为 。
A. c c a A F K )1(-=σ B. c c a A F K =σ C. c c a A F K 2=σ D. c c a A F K 2)1(-=σ19 在受轴向变载荷作用的紧螺栓连接中，为提高螺栓的疲劳强度，可采取的措施是 。
A. 增大螺栓刚度C b ，减小被联接件刚度C mB. 减小C b ，增大C mC. 增大C b 和C mD. 减小C b 和C m20 若要提高受轴向变载荷作用的紧螺栓的疲劳强度，则可 。
A.在被连接件间加橡胶垫片B. 增大螺栓长度C. 采用精制螺栓D. 加防松装置21 有一单个紧螺栓连接，要求被连接件接合面不分离，已知螺栓与被连接件的刚度相同，螺栓的预紧力为F '，当对连接施加轴向载荷，使螺栓的轴向工作载荷F 与预紧力F '相等时，则 。
A. 被连接件发生分离，连接失效B. 被连接件将发生分离，连接不可靠C. 连接可靠，但不能再继续加载 D. 连接可靠，只要螺栓强度足够，可继续加载，直到轴向工作载荷F 接近但小于预紧力F '的两倍。
22 对于受轴向变载荷作用的紧螺栓连接，若轴向工作载荷F 在0～1 000 N 之间循环变化，则该连接螺栓所受拉应力的类型为 。
A. 非对称循环应力B. 脉动循环变压力C. 对称循环变应力D. 非稳定循环变应力23 对于紧螺栓连接，当螺栓的总拉力F 0和残余预紧力F ″不变，若将螺栓由实心变成空心，则螺栓的应力幅a σ与预紧力F '会发生变化， 。
A. a σ增大，F '应适当减小B. a σ增大，F '应适当增大C. a σ减小，F '应适当减小D. a σ减小，F '应适当增大24 在螺栓连接设计中，若被连接件为铸件，则有时在螺栓孔处制作沉头座孔或凸台，其目的是 。
A. 避免螺栓受附加弯曲应力作用B. 便于安装C. 为安置防松装置D. 为避免螺栓受拉力过大二、填空题25 三角形螺纹的牙型角α= ，适用于 ，而梯形螺纹的牙型角α= ，适用于 。
26 螺旋副的自锁条件是 。
27 常用螺纹的类型主要有 、 、 、 和 。
28 传动用螺纹（如梯形螺纹）的牙型斜角比连接用螺纹（如三角形螺纹）的牙型斜角小，这主要是为了 。
29 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 和 。
30 螺纹连接的拧紧力矩等于 和 之和。
31 螺纹连接防松的实质是 。
32 普通紧螺栓连接受横向载荷作用，则螺栓中受 应力和 应力作用。
33 被连接件受横向载荷作用时，若采用普通螺栓连接，则螺栓受 载荷作用，可能发生的失效形式为 。
34 有一单个紧螺栓连接，已知所受预紧力为F '，轴向工作载荷为F ，螺栓的相对刚度为C b /（C b +C m ），则螺栓所受的总拉力F 0= ，而残余预紧力F ″= 。
若螺栓的螺纹小径为d 1，螺栓材料的许用拉伸应力为[σ]，则其危险剖面的拉伸强度条件式为 。
35 受轴向工作载荷F 的紧螺栓连接，螺栓所受的总拉力F 0等于 和 之和。
36 对受轴向工作载荷作用的紧螺栓连接，当预紧力F ′和轴向工作载荷F 一定时，为减小螺栓所受的总拉力F 0，通常采用的方法是减小 的刚度或增大 的刚度。
37 采用凸台或沉头座孔作为螺栓头或螺母的支承面是为了 。
38 在螺纹连接中采用悬置螺母或环槽螺母的目的是 。
39 在螺栓连接中，当螺栓轴线与被连接件支承面不垂直时，螺栓中将产生附加 应力。
40 螺纹连接防松，按其防松原理可分为 防松、 防松和 防松。
三、问答题41 常用螺纹按牙型分为哪几种?各有何特点?各适用于什么场合?42 拧紧螺母与松退螺母时的螺纹副效率如何计算?哪些螺纹参数影响螺纹副的效率?43 螺纹连接有哪些基本类型?各有何特点?各适用于什么场合?44 为什么螺纹连接常需要防松?按防松原理，螺纹连接的防松方法可分为哪几类?试举例说明。
45 螺栓组连接受力分析的目的是什么?在进行受力分析时，通常要做哪些假设条件?46 有一刚性凸缘联轴器，用材料为Q235的普通螺栓连接以传递转矩T。
现欲提高其传递的转矩，但限于结构不能增加螺栓的直径和数目，试提出三种能提高该联轴器传递转矩的方法。
47 提高螺栓连接强度的措施有哪些?这些措施中哪些主要是针对静强度?哪些主要是针对疲劳强度?48 为了防止螺旋千斤顶发生失效，设计时应对螺杆和螺母进行哪些验算?49 对于受轴向变载荷作用的螺栓，可以采取哪些措施来减小螺栓的应力幅σa?50 为什么对于重要的螺栓连接要控制螺栓的预紧力F′?控制预紧力的方法有哪几种?四、分析计算题51 有一受预紧力F'和轴向工作载荷F=1 000 N作用的紧螺栓连接，已知预紧力F'=1 000N，螺栓的刚度C b与被连接件的刚度C m相等。
试计算该螺栓所受的总拉力F0和残余预紧力F″。
在预紧力F'不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷F max为多少?52 题4-52图所示为一圆盘锯，锯片直径D=500 mm，用螺母将其夹紧在压板中间。
已知锯片外圆上的工作阻力Ft=400N，压板和锯片间的摩擦系数f=0.15，压板的平均直径D0=150mm，可靠性系数K s=1.2，轴材料的许用拉伸应力[σ]=60MPa。
试计算轴端所需的螺纹直径。
（提示：此题中有两个接合面，压板的压紧力就是螺纹连接的预紧力。
）53 题4-53图所示为一支架与机座用4个普通螺栓连接，所受外载荷分别为横向载荷F R=5 000N，轴向载荷F Q=16 000N。
已知螺栓的相对刚度C b/（C b+C m）=0.25，接合面间摩擦系数，f=0.15，可靠性系数K s=1.2，螺栓材料的机械性能级别为8.8级，最小屈服极限σmin=640MPa，许用安全系数[S]=2，试计算该螺栓小径d1的计算值。
题4-52图题4-53图54 一牵曳钩用2个M10（d l=8.376 mm）的普通螺栓固定于机体上，如题4-54图所示。
已知接合面间摩擦系数f=0.15，可靠性系数K s=1.2，螺栓材料强度级别为 6.6级，屈服极限σs=360MPa，许用安全系数[S]=3。
试计算该螺栓组连接允许的最大牵引力F Rmax。
55 题4-55图所示为一凸缘联轴器，用6个M10的铰制孔用螺栓连接，结构尺寸如图所示。
两半联轴器材料为HT200，其许用挤压应力[σ]P1=100MPa，螺栓材料的许用切应力[τ]=92MPa，许用挤压应力[σ]P2=300MPa，许用拉伸应力[σ]=120MPa。
试计算该螺栓组连接允许传递的最大转矩T max。
若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓小径d l的计算值（设两半联轴器间的摩擦系数f=0.16，可靠性系数K s=1.2）。
题4—54题图56 有一提升装置如题4-56图所示。
（1）卷筒用6个M8（d1=6.647mm）的普通螺栓固连在蜗轮上，已知卷筒直径D=150mm，螺栓均布于直径D0=180mm的圆周上，接合面间摩擦系数f=0.15，可靠性系数K s=1.2，螺栓材料的许用拉伸应力[σ]=120MPa，试求该螺栓组连接允许的最大提升载荷W max。
（2）若已知W max=6 000N，其他条件同（1），试确定螺栓直径。
