2020年二级建造师《机电》核心考点汇总
2020年二级建造师《机电实务》重要考点汇总
2020年二级建造师《机电实务》重要考点汇总第一章机电工程施工技术2H311010机电工程常用材料1.黑色金属材料P1分类类型及使用范围铁生铁炼钢生铁、铸造生铁铸铁在火电站中，灰铸铁多用于制造低中参数汽轮机的低压缸和隔板。
钢（按化学成分和性能分）碳素结构钢碳素结构钢≤Q275；型钢、钢筋、钢丝——碳素结构钢，优质的碳素钢——钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。
合金结构钢合金结构钢≥Q345。
600MW超临界电站锅炉汽包—Q460型钢；起重机—Q345型钢制造特殊性能低合金高强度钢耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。
2.通用塑料P5分类特性举例聚乙烯（PE）强度较低、耐热性不高（通常<80℃）,但具有优良的耐蚀性和电绝缘性，耐低温冲击、易加工。
低压聚乙烯（压力小于5M Pa）常用于制造容器、通用机械零件、管道和绝缘材料等。
聚丙烯（P P）强度、硬度、刚度和耐热性（150℃不变形）均优于低压聚乙烯常用于制造容器、贮罐、阀门、高性能管材等。
聚氯乙烯（PVC）强度、刚度比聚乙烯好硬质聚氯乙烯：制作化工耐蚀的结构材料及管道、电绝缘材料等。
聚苯乙烯（PS）良好的刚性材料，但质脆而硬，不耐冲击，耐热性低主要用来生产注塑产品，如用于制作仪表透明罩板、外壳等。
2H311020机电工程常用工程设备3.泵的分类P10分类方式名称特点泵设备安装工程类别离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮油泵、真空泵等离心式泵效率高，结构简单，适用范围最广泵的工作原理和结构形式容积式泵根据运动部件运动方式不同分为往复泵和回转泵两类，往复泵有活塞泵、柱塞泵等；回转泵有齿轮泵、螺杆泵和叶片泵等。
叶轮式泵根据泵的叶轮和流道结构特点的不间，叶轮式泵分为离心泵、轴流泵和旋涡泵。
按照输送介质清水泵、杂质泵、耐腐蚀泵按照吸入方式单吸泵和双吸泵按照叶轮数目单级泵和多级泵4.电动机的分类P13按工作电源：直流电动机、交流电动机。

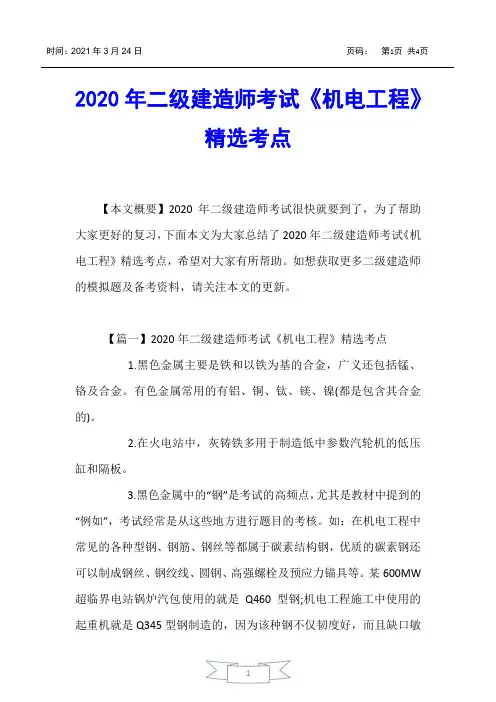

【二级建造师考试】2020年二级建造师考试《机电工程》精选考点
2020年二级建造师考试《机电工程》精选考点【本文概要】2020年二级建造师考试很快就要到了，为了帮助大家更好的复习，下面本文为大家总结了2020年二级建造师考试《机电工程》精选考点，希望对大家有所帮助。
如想获取更多二级建造师的模拟题及备考资料，请关注本文的更新。
【篇一】2020年二级建造师考试《机电工程》精选考点1.黑色金属主要是铁和以铁为基的合金，广义还包括锰、铬及合金。
有色金属常用的有铝、铜、钛、镁、镍(都是包含其合金的)。
2.在火电站中，灰铸铁多用于制造低中参数汽轮机的低压缸和隔板。
3.黑色金属中的“钢”是考试的高频点，尤其是教材中提到的“例如”，考试经常是从这些地方进行题目的考核。
如：在机电工程中常见的各种型钢、钢筋、钢丝等都属于碳素结构钢，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。
某600MW 超临界电站锅炉汽包使用的就是Q460型钢;机电工程施工中使用的起重机就是Q345型钢制造的，因为该种钢不仅韧度好，而且缺口敏感性也较碳素结构钢大。
中、低压锅炉的汽包材料常为专用的锅炉碳素钢，高压锅炉的汽包材料常用低合金钢制造。
4.有色金属中“铜及铜合金”是考试的侧重点。
铜的特点：导电、导热好，抗蚀、抗磁。
黄铜(锌)，白铜(镍)。
锰含量高的锰白铜可制作热电偶丝。
5.聚乙烯(PE)具有优良的耐蚀性和电绝缘性，耐低温冲击、易加工。
6.聚氯乙烯(PVC)强度、刚度比聚乙烯好。
硬质聚氯乙烯常用于制作化工耐蚀的结构材料及管道、电绝缘材料等。
软质聚氯乙烯主要用于电线电缆的套管、密封件等。
7.非金属风管是考试的常考点，需要重点关注，尤其是这几种风管的适用环境能够准确与风管类型相匹配。
8.聚乙烯塑料管，无毒，用于输送生活用水。
ABS工程塑料管，耐腐蚀、耐温、耐冲击(三耐)。
9.电线电缆主要就是掌握符号的含义。
K表示电缆用途，为控制电缆，绝缘材料：X为橡胶绝缘，Y为聚乙烯绝缘，V为聚氯乙烯绝缘;护套屏蔽类型：V为聚氯乙烯护套，Q为铅套，Y为聚乙烯护套，P为编织屏蔽;后面两位数字中的第一位中的2为钢带铠装(能承受机械外力作用)，3为细圆钢丝铠装(能够承受相当大的拉力)，第二位中的2为聚氯乙烯外护层、3为聚乙烯外护层，铜芯符号省略。
2020最新二级建造师机电工程重要考点
2020二级建造师机电工程重要考点第一章第一部分机电工程常用材料及工程设备★2～3分黑色金属材料；有色金属；非金属材料的类型；机电工程中常用的非金属材料使用范围；导线；电缆；母线槽；绝缘材料；泵的分类和性能；风机的分类和性能；压缩机的分类和性能；连续输送设备的分类和性能；专用设备的分类；专用设备的性能；电动机的分类和性能；变压器的分类和性能；高压电器及成套装置的分类和性能；电工测量仪器仪表的分类和性能。
第一章第二部分机电工程专业技术★★5～6分工程测量的要求；工程测量的原理；工程测量的程序和方法；机电工程中常见的工程测量；水准仪；经纬仪；全站仪；其他测量仪器；起重机械与吊具的分类；起重机械与吊具的使用要求；常用的吊装方法；吊装方案；流动式起重机的参数及应用；焊接工艺的选择；焊接工艺评定；焊接质量的检测基本知识；焊接前检验；焊接过程检验；焊接后检验。
第一章第三部分工业机电工程安装技术★★★25～28分机械设备安装的一般程序；机械设备安装的一般要求；影响设备安装精度的因素；设备安装精度的控制方法；电气安装程序；电气设备的施工技术要求；电力架空线路施工要求；电力电缆线路的施工要求；母线和封闭母线安装；工业管道的分类；工业管道的组成；工业管道工程的施工程序；工业管道施工的技术要求；管道系统试验；管道的吹扫与清洗；汽轮发电机系统主要设备；汽轮机的安装技术要求；发电机的安装技术要求；锅炉系统主要设备；锅炉系统主要设备的安装技术要求；锅炉热态调试与试运转；光伏与风力发电设备的组成；光伏与风力发电设备的安装程序；光伏与风力发电设备安装技术要求；钢制焊接常压容器；压力容器；固体料仓；储罐；气柜；静置设备的检验试验要求；钢结构制作；工业钢结构安装工艺技术；自动化仪表安装的施工准备；自动化仪表安装主要施工程序；自动化仪表安装施工要求；自动化仪表设备的安装要求；自动化仪表取源部件的安装要求；防腐蚀基础标准；防腐蚀施工技术；绝热层施工技术要求；防潮层施工技术要求；保护层施工技术要求；工业炉窑的分类；耐火材料的分类及性能；炉窑砌筑前工序交接的规定；耐火砖砌筑的施工程序；耐火砖砌筑施工技术要求；耐火浇注料施工技术要求；耐火喷涂料施工技术要求；耐火陶瓷纤维施工技术要求；冬期施工的技术要求；烘炉的技术要求。
2020年二级建造师考试《机电》核心考点
载荷、 履带接地最大比压和抗风能力。 2.流动式起重机的选用步骤
知识点七：机械设备安装的一般程序 施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装 就位→设 备安装调整→设备固定与灌浆→设备零部件清洗与装配→润滑与设备加油→ 设备试运转→ 工程验收。 黄金记忆口诀：想放茶点就调浆，不加食盐 知识点八：垫铁设置 通过调整垫铁高度来找正设备的标高和水平。通过垫铁组把设备的重量、工作载荷和固定设 备的地脚螺栓预紧力，均匀传递给基础。
2020 年二级建造师考试《机电》核心考点
知识点一：非金属风管
黄金记忆口诀：粉（酚醛）的低中潮，聚德鸭（压）全死（湿），玻璃中下档， 英剧（硬聚） 要节（洁）俭（酸碱） 知识点二：通用设备的分类和性能
黄金记忆口诀：杨工比小刘拽 黄金记忆口诀：笑容犀牛牌照 黄金记忆口诀：萝莉真滚 知识点三包括以下步骤：设备基础位置的确认，设备基础放线，标 高基准 点的确立，设备基础标高测量。 （二）连续生产设备安装的测量 1.安装基准线的测设：中心标板应在浇灌基础时，配合土建埋设，也可待基础养 护期满后 再埋设。放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、 横中心线并标 注在中心标板上，作为设备安装的基准线。设备安装平面基准线不少于 纵、横两条。 2.安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点 一般有两种：一种是简单的标高基准点；另一种是预埋标高基准点。采用 钢制标高基准点， 应是靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的 基础表面。 3.连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。 （三）管线工程的测量 1.测量方法 （1）根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。 （2）主点（木桩标定）：管线的起点、终点及转折点。 2.地下管线工程测量 回填前，测量出起、止点，窨井的坐标和管顶标高。 （四）长距离输电线路钢塔架（铁塔）基础施工的测量 1.可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩， 其直线投点 允许偏差和基础之间的距离丈量允许偏差应符合规定。 2.钢塔架基础中心标桩测定后，一般采用十字线法或平行基线法进行控制。 3.当使用钢尺量距时，其丈量长度：20～80m。（钢尺量距是利用具有标准长度的 钢尺直接 量测地面两点间的距离，又称为距离丈量） 4.一段架空送电线路，其测量视距长度，不宜超过 400m。 5.大跨越档距测量方法：电磁波测距法、解析法。 黄金记忆口诀：打垮慈禧 知识点四：吊装方案管理 起重吊装及起重机械安装拆卸工程划分范围表
备考2020年二级建造师《机电实务》重要考点汇总
热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
2H312020建筑电气工程施工技术一、建筑电气工程由三大部分构成： 1.电气装置指的是变压器、高低压配电柜及控制设备等； 2.布线系统指的是以380V／220V为主的电缆、电线及桥架、线槽和导管等；主要起输送电力的作用。
3.用电设备电气部分指的是电动机、电加热器和照明灯具等直接消耗电能部分。
二、建筑电气工程的使用特点：建筑电气工程是用电工程。
三、电气装置的施工程序1、成套配电柜（开关柜）安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。
2、变压器施工顺序：设备开箱检查→变压器二次搬运→变压器稳装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。
四、建筑电气工程施工特点和质量要求（重点）建筑电气工程施工质量要求：1、带接头或节电的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。
对有绝缘层的导体连接后应恢复绝缘护层，绝缘强度应不低于原来的绝缘强度。
1、凡是非带电的裸露可接近的金属部分均必须接地。
接地的末端支线不允许串联连接。
2、整个建筑物的接地系统可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。
如整个建筑物共用一个接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值的要求为准。
（09年）3、交接试验是对建筑电气工程安装结束全面检验测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。
交接试验的主要内容为整定各类保护值、检测绝缘强度、控制系统模拟动作、测量与智能化工程的接口通道等。
4、为满足建筑电气工程施工质量的要求，施工中应加强质量控制，例如： （1）电气设备搬运或吊装要参阅产品说明书的要求，避免不当的方法导致破损；吊装就位要确定设备的重量和绳索（千斤）的吊点及张角，防止设备发生变形现象。
2020年二级建造师考试《机电实务》必背知识点集合
2020年二级建造师考试《机电实务》必背知识点集合1.设备安装过程中，测量时应注意：使用一个水准点作为高程起算点。
2.安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
3.安装标高基准点的测设：标高基准点一般有两种，一种是简单的标高基准点，另一种是预埋标高基准点。
例如，简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。
4.管线中心定位的测量方法：定位时可根据地面上已有建筑物实行管线定位，也可根据控制点实行管线定位。
例如，管线的起点、终点及转折点称为管道的主点。
5.水准仪的应用：用来测量标高和高程，主要应用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量;用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。
6.经纬仪的应用：用来测量纵、横轴线(中心线)以及垂直度的控制测量等;光学经纬仪(如光J2经纬仪等)，主要用于建立安装测量控制网并在安装全过程实行测量控制。
7.全站仪的应用：采用全站仪实行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。
8.常见的激光测量仪器：激光准直仪和激光指向仪、激光垂线仪、激光经纬仪、激光水准仪、激光平面仪。
9.吊装载荷：指被吊物(设备或构件等)在吊装状态下的重量和吊索具重量的总和。
例如，履带起重机的吊装荷载包括：起重机的净起重量即被吊设备和吊索(绳扣)重量、吊钩滑轮组重量和从臂架头部垂下的起升钢丝绳重量的总和。
10.动荷载系数(动载系数)：是起重机在吊装重物的运动过程中所产生的对起吊机具负载的影响而计入的系数，k1=1.1。
【篇二】2020年二级建造师考试《机电实务》必背知识点集合1.压缩机：按照压缩机气体方式分容积型和速度型两大类;按照结构形式和工作原理，容积型压缩机可分为往复式(活塞式、膜式)、回转式(滑片式、螺杆式、转子式);速度型压缩机可分为轴流式、离心式、混流式。
2020年二建《机电》重要考点汇总(重点推荐)
2020年二建《机电》重要考点汇总P2-4 1.黑色金属1）黑色金属材料按含碳量不同进行分类低中参数汽轮机的低压缸和隔板采用灰铸铁制造。
2）钢按化学成分和性能不同进行分类碳素结构钢、合金结构钢、特殊性能低合金高强度钢；起重机-Q345 型钢；某 600MW 超临界电站锅炉气包-Q460 型钢。
3）机电工程中常用的钢材种类①电站锅炉钢架立柱采用宽翼缘 H 型钢制造；②炉墙上的刚性梁一般每隔 3m 左右装设一层，大部分采用强度足够的工字钢制造。
P4-5 2.有色金属有色金属材料包括铜、锌、镍、铝、镁、钛及其合金；2H311020 机电工程常用工程设备P11-12 1.通用设备的分类和性能1）泵、风机、压缩机的性能1种类性能参数泵流量、扬程、功率、效率、转速、比转数气体空气、氮气、二氧化硫、六氟化硫液体变压器油、断路器油、电容器油、电缆油2）高压电器及成套装置3）电工测量仪器仪表1）分类：指示仪表、比较仪表2）电工测量仪器仪表的性能由被测量对象决定。
P15-16 2.专用设备的分类和性能1）石油化工设备的分类2H312000 机电工程专业技术2H312010 机电工程测量技术P17-18 1.工程测量的原理1）水准测量①水准测量是利用水准仪和水准标尺，根据水平视线原理测定两点高差的方法，测定待测点高程的方法有高差法和仪高法。
2）基准线测量①基准线测量是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线，测定待定点位的方法有水平角测量和竖直角测量。
P18-19 2.机电工程中常见的工程测量1）设备安装基准线和标高基准点的测设①安装基准线的测设中心标板应在浇灌基础时配合土建埋设，也可待基础养护期满后再埋设；（什么时候埋设）放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵横中心线并标注在中心标板上，作为设备安装的基准线；（根据……按……标注在……）②标高基准点的测设标高基准点的埋设位置：基础边缘且便于观测的位置标高基准点的分类及适用范围2）管线工程的测量①管线中心定位是将主点位置测设到地面并用木桩标定，主点包括起点、终点、转折点；②地下管线回填前，测量出起止点、窨井坐标、管顶标高。
2020年二级建造师《机电》核心考点汇总
2020年二级建造师《机电》核心考点汇总P2 质量等级C、D属于优质碳素结构钢厚钢，主要用于对韧性和焊接性能要求较高的钢结构。
P3 过热器和再热器使用的无缝钢管；结构用焊接钢管主要用于管桩、脚手架、桥梁等。
P4 镍合金按其特性和应用领域分为耐腐蚀镍合金、耐高温镍合金和功能镍合金三类。
P5 聚酰胺(PA) 聚酰胺常用于代替铜及其他有色金属。
P9 阻燃型仪表电缆(ZR) ：阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V 及以下的数字信号和模拟信号，兼有阻燃等特点。
P10 按照《建设工程分类标准》可分为：离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮油泵、真空泵等。
其中离心式泵效率高，结构简单，适用范围最广。
按照泵的工作原理和结构形式可分为: 容积式泵、叶轮式泵。
P12 电力设备包括：火力发电设备、核电设备、风力发电设备、光伏发电设备等。
P14 按每相绕组数的不同分为双绕组变压器、三绕组变压器和自耦变压器等。
P17 连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。
地下管线工程测量必须在回填前，测量出起、止点窨井的坐标和管顶标高。
P18原理仪器测设内容测设位置分类及应用激光水准仪, 两点经纬仪(激光、成一坡面) 、全站仪线纵横中心线( 两条)平面控制网中心标板( 依建筑物定位轴线)控制、地形和施工放样测设角度(水平、竖直角、铅垂度) 除具有普通水准仪的功能外，尚可作准直导向之用。
P22 臂架型起重机：门座起重机和半门座起重机、塔式起重机、流动式起重机、铁路起重机、桅杆起重机、悬臂起重机等。
流动式起重机：履带起重机、汽车起重机、轮胎起重机、全地面起重机、随车起重机。
(2)Qj= φ2×P Q；Φ2=1.1P23(1) 在选用起重机和滑车的定型产品时，可不考虑起升动载系数φ2；(2) 在选用卷扬机、吊索和卸扣的定型产品时，计入起升动载系数φ2；(3) 对于自行设计的载承结构、承载机构、吊具、吊索等，则必须计入起升动载系数的影响，按起升计算载荷进行设计。
2020年二级建造师《机电》重要考点汇总
编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。
小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
2、附件检验阀门安装前，应做强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。
3、管道系统试验 试验的类型主要分为压力试验、灌水试验和通球试验等。
（一）压力试验实施要点 民用建筑中的给水管道系统、消防系统和室外给水管网系统的水压试验必须符合设计要求。
当设计未注明时，试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
（二）灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。
（三）通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。
二、高层建筑给水管道安装要求 管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径＞100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节的间距不得大于4m。
三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
2H312020建筑电气工程施工技术一、建筑电气工程由三大部分构成： 1.电气装置指的是变压器、高低压配电柜及控制设备等； 2.布线系统指的是以380V／220V为主的电缆、电线及桥架、线槽和导管等；主要起输送电力的作用。
3.用电设备电气部分指的是电动机、电加热器和照明灯具等直接消耗电能部分。
备考2020年二级建造师《机电实务》重要考点汇总
备考2020年二建《机电实务》重要考点汇总2H311010机电工程测量一、工程测量的原理1、水准测量、基准线测量测量仪器测量原理测量内容测量方法水准测量水准仪、水准标尺水平视线原理高程、高差高差法、仪高法基准线测量经纬仪、检定钢尺两点成一线基准线水平角测量、竖直角测量2、当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
所以，在工程测量中仪高法被广泛地应用。
3、保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
量距精度以两测回的差数与距离之比表示。
4、平面安装基准线不少于纵横两条。
5、沉降观测采用二等水准测量方法。
二、工程测量的程序和方法（重点）1、平面控制测量、高程控制测量测量方法测量仪器仪器主要功能光学经纬仪纵横轴线（中心线）、垂直度平面控制测量三角、导线、三边测量法全站仪水平距离水准测量法（常用）光学水准仪标高、沉降观测高程控制测量电磁波测距三角高程测量法2、三角测量的网（锁）布设，应符合下列要求：·各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。
（07年）·加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸。
3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点。
4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。
三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。
四、连续生产设备安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
备考2020年二级建造师《机电实务》重要考点汇总
热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
2H312020建筑电气工程施工技术一、建筑电气工程由三大部分构成： 1.电气装置指的是变压器、高低压配电柜及控制设备等； 2.布线系统指的是以380V／220V为主的电缆、电线及桥架、线槽和导管等；主要起输送电力的作用。
3.用电设备电气部分指的是电动机、电加热器和照明灯具等直接消耗电能部分。
二、建筑电气工程的使用特点：建筑电气工程是用电工程。
三、电气装置的施工程序1、成套配电柜（开关柜）安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。
2、变压器施工顺序：设备开箱检查→变压器二次搬运→变压器稳装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。
四、建筑电气工程施工特点和质量要求（重点）建筑电气工程施工质量要求：1、带接头或节电的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。
对有绝缘层的导体连接后应恢复绝缘护层，绝缘强度应不低于原来的绝缘强度。
1、凡是非带电的裸露可接近的金属部分均必须接地。
接地的末端支线不允许串联连接。
2、整个建筑物的接地系统可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。
如整个建筑物共用一个接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值的要求为准。
（09年）3、交接试验是对建筑电气工程安装结束全面检验测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。
交接试验的主要内容为整定各类保护值、检测绝缘强度、控制系统模拟动作、测量与智能化工程的接口通道等。
4、为满足建筑电气工程施工质量的要求，施工中应加强质量控制，例如： （1）电气设备搬运或吊装要参阅产品说明书的要求，避免不当的方法导致破损；吊装就位要确定设备的重量和绳索（千斤）的吊点及张角，防止设备发生变形现象。
2020年二级建造师《机电实务》重要知识点汇总
2020年二级建造师《机电》重要知识点汇总2H311010机电工程测量一、工程测量的原理1、水准测量、基准线测量2、当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
所以，在工程测量中仪高法被广泛地应用。
3、保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
量距精度以两测回的差数与距离之比表示。
4、平面安装基准线不少于纵横两条。
5、沉降观测采用二等水准测量方法。
二、工程测量的程序和方法（重点）1、平面控制测量、高程控制测量2、三角测量的网（锁）布设，应符合下列要求：·各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。
（07年）·加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸。
3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点。
4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。
三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。
四、连续生产设备安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
五、管线工程测量1.定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2.为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。
3.地下管线工程测量必须在回填前，测量出起点、止点、窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。
六、长距离输电线路钢塔架（铁塔）基础施工的测量1.长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年二级建造师《机电》核心考点汇总P2质量等级C、D 属于优质碳素结构钢厚钢，主要用于对韧性和焊接性能要求较高的钢结构。
P3过热器和再热器使用的无缝钢管；结构用焊接钢管主要用于管桩、脚手架、桥梁等。
P4镍合金按其特性和应用领域分为耐腐蚀镍合金、耐高温镍合金和功能镍合金三类。
P5聚酰胺(PA)聚酰胺常用于代替铜及其他有色金属。
P9阻燃型仪表电缆(ZR)：阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V 及以下的数字信号和模拟信号，兼有阻燃等特点。
P10按照《建设工程分类标准》可分为：离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮油泵、真空泵等。
其中离心式泵效率高，结构简单，适用范围最广。
按照泵的工作原理和结构形式可分为:容积式泵、叶轮式泵。
P12电力设备包括：火力发电设备、核电设备、风力发电设备、光伏发电设备等。
P14按每相绕组数的不同分为双绕组变压器、三绕组变压器和自耦变压器等。
P17连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。
地下管线工程测量必须在回填前，测量出起、止点窨井的坐标和管顶标高。
P18激光水准仪,除具有普通水准仪的功能外，尚可作准直导向之用。
P22臂架型起重机：门座起重机和半门座起重机、塔式起重机、流动式起重机、铁路起重机、桅杆起重机、悬臂起重机等。
流动式起重机：履带起重机、汽车起重机、轮胎起重机、全地面起重机、随车起重机。
(2)Qj=φ2×P Q ；Φ2=1.1P23(1)在选用起重机和滑车的定型产品时，可不考虑起升动载系数φ2；(2)在选用卷扬机、吊索和卸扣的定型产品时，计入起升动载系数φ2；(3)对于自行设计的载承结构、承载机构、吊具、吊索等，则必须计入起升动载系数的影响，按起升计算载荷进行设计。
多台起重机联合起吊的额定起升载荷：必须采用能够固定载荷分配比例的捆绑吊挂方法。
P24选用卷扬机的主要参数有额定载荷、容绳量和额定速度。
P25反映流动式起重机的起重能力随臂长、工作半径的变化而变化的规律和反映流动式起重机的起升高度随臂长、工作半径变化而变化的规律的曲线称为起重机的特性曲线。
P29仪器原理分类及应用测设位置测设内容点两一成线经纬仪(激光、坡面)、全站仪纵横中心线(两条)中心标板(依建筑物定位轴线)控制、地形和施工放样测设角度(水平、竖直角、铅垂度)平面控制网P30焊接参数：焊接电流、焊接电压、焊接速度、接线能量等的总称。
P31焊缝形式按施焊时焊缝在空间所处位置：分为平焊缝、立焊缝、横焊缝、仰焊缝。
有延迟裂纹倾向的钢材，一般都要求焊后及时热处理，以防止延迟裂纹的产生；若不能及时热处理，则应在焊后立即后热200-350℃保温缓冷。
P32(1)焊后热处理：为改善焊接接头的焊后组织和性能或消除残余应力而进行的热处理。
例如，非合金钢管道壁厚大于19mm时，焊接后应进行消除应力热处理。
(2)非合金钢(碳素钢)：含碳量的多少决定了非合金钢的可焊性。
含碳量大0.25％(中高碳钢)的钢材不应用于制造锅炉、压力容器的承压元件。
P34管道切割加工应以其工艺方法的适用性为原则。
对淬硬倾向较大的合金钢，氧乙炔火焰或等离子弧切割等热切割方法容易产生表面淬硬层，表面淬硬层的厚度与切割方法、切割速度、管道材质、结构状况及环境条件有关。
(1)非合金钢坡口加工可采用机械加工或火焰切割方法；(2)低温镍钢、合金钢及不锈钢复合钢坡口加工宜采用机械加工方法；(3)不锈钢、镍及镍合金、铝及铝合金坡口加工应采用机械加工或等离子切割方法；(4)钛及钛合金坡口加工应采用机械加工方法。
P36公用管道(GB类)和工业管道(GC类)焊缝检查规定为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低。
3.火电厂锅炉焊接和动力管道(GD类)、汽水管道对接接头按《压力管道规范动力管道》GB/T32270-2015中规定，检查类别分为Ⅰ、Ⅱ、Ⅲ3个等级。
钢结构：焊缝质量等级分为:一级、二级、三级其影响因素包括:钢结构的重要性、载荷特性、焊缝形式、工作环境及应力状态等。
P37焊接缺欠可根据其性质、特征分为六个种类(大类)，包括:裂纹、空穴、固体夹杂、未熔合(未焊透)、形状和尺寸不良、其他缺欠。
焊接缺陷:按缺陷的形态可分为:平面型缺陷(如裂纹、未熔合等)；体积型缺陷(如气孔、夹渣等。
P39对有延迟裂纹倾向的接头(如：低合金高强钢、铬钼合金钢)，无损检测应在焊接完成24h后进行。
P42对于与其他设备无机械联系的机械设备，其定位基面、线或点与安装基准线的允许偏差为±20mm与安装基准点的允许偏差为-10～+20mm。
对于与其他设备有机械联系的机械设备，其定位基面、线或点与安装基准线的允许偏差为±2㎜，与安装基准点的允许偏差为±1㎜。
P48步骤编方案、组织单位参与单位考核内容安装后调试施工施工各系统单独模拟调试合格无负荷单体试运转施工建设、设计、监理机械部分，顺序：先手动后电动；先点动后连续；先低速后中高速负荷单体试运转建设施工、设计、监理无负荷联动试运转施工建设、设计、监理电气连锁负荷联动试运转建设施工、设计、监理设备安装工程质量、性能和生产能力影响设备安装精度的因素：1.设备基础.2垫铁埋设3.设备灌浆4.地脚螺栓5.测量误差6.设备制造与解体设备的装配。
P49设备基准件的安装精度。
包括标高差、水平度、铅垂度、直线度、平行度等，将直接影响设备各部件间的相互位置精度和相对运动精度。
如龙门刨床的床身导轨的直线度和导轨之间的平行度将影响工作台的直线运动精度。
P50轴心径向位移：高温端(汽轮机、干燥机)低于低温端(发电机、鼓风机、干燥机)。
电气装置安装的一般施工程序：埋管→埋件→设备安装→电线、电缆敷设→回路接通→检查、试验、调试→通电试运行→交付使用P51绝缘油应经严格过滤处理，其电气强度及介质损失角正切值和色谱分析等试验合格后才能注入设备。
暂时不使用的电流互感器二次线圈应短路后再接地。
基础型钢露出最终地面高度宜为10mm，但手车式柜体的基础型钢的露出地面高度应按产品技术说明书执行。
基础型钢的两端与接地干线应焊接牢固。
P52柜体间及柜体与基础型钢的连接应牢固，不应焊接固定。
同一功能单元、同一种型式的高压电器组件插头的接线应相同，能互换使用。
P53供电系统试运行的条件(1)电气设备安装完整齐全，连接回路接线正确、齐全、完好。
(2)供电回路应核对相序无误，电源和特殊电源应具备供电条件。
(3)电气设备应经通电检查，供电系统的保护整定值已按设计要求整定完毕。
(4)环境整洁，应有的封闭已做好。
P60电缆保护管明配：(1)钢结构上不得焊接支架和热熔开孔。
(2)在无设计要求时，电缆管支持点间距，不宜超过3m；在管子弯头中点处、距管子终端或箱盘柜边缘150～500mm内应设置固定管卡(3)硬塑料管直线长度超过30mm时，宜加装伸缩节。
P65母线制作，用木槌捶打以使其得到平直。
母线钻孔，螺孔间中心距离的误差，允许为±O.5mm螺孔的直径不应大于螺栓1mm。
母线铿磨与加工：加工后母线的截面积的减少值规定为:铜母线不可超过原截面的3%，铝母线不可超过原截面的5%。
(1)母线在加工后并保持清洁的接触面上涂以电力复合脂。
(2)母线连接时，必须采用规定的螺栓规格。
当母线平置时，螺栓应由下向上穿，在其余情况下，螺母应置于维护侧。
(3)螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。
(4)母线的螺栓连接必须采用力矩扳手紧固。
P66母线搭接面处理的要求:1)铜与铜的连接，在室外、高温且潮湿或对母线有腐蚀性气体的室内必须搪锡，在干燥的室内可直接连接。
2)铝与铝直接连接。
3)铜与铝在干燥的室内，铜端应搪锡；室外或空气相对温度接近100%的室内应采用铜铝过渡板，铜端应搪锡。
P681.管道组成件,管道组成件是用于连接或装配管道的元件。
包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、疏水器、过滤器、管路中的节流装置和分离器等。
P69工业管道工程的施工程序施工准备→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。
铬钼合金钢、含镍合金钢、镍及镍合金、不锈钢、铁及铁合金材料的管道组成件，应采用光谱分析或其他方法对材质进行复查，并做好标识。
P72(1)套管长度补得小于墙体厚度。
(3)穿过楼板的套管应高出楼面50mm。
(4)穿过屋面的管道应设置防水肩和防雨帽(5)管道与套管之间应填塞对管道无害的不燃材料。
P75P77(1)油清洗实施要点1.润滑、密封、控制系统的油管道，应在机械设备及管道酸洗合格后，系统试运转前进行油冲洗。
不锈钢油系统管道宜采用蒸汽吹净后进行油清洗。
(2)每8h 应在40~70℃内反复升降油温2—3次，并及时更换或清洗滤芯。
P79安装质量控制点：(1)基础检验，划线垫铁安装:复查基础的标高、平面尺寸、孔洞尺寸，保证基础表面平整，无缺陷及垫铁位置合理。
(2)台板、汽缸、轴承座安装(3)油润滑、油循环系统。
P80(1)转子安装可以分为:转子吊装、转子测量和转子、汽缸找中心。
(2)转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索，否则应进行200%的工作负荷试验(时间为lh)。
P84水冷壁的作用：(1)吸收炉膛内的高温辐射热量以加热工质(2)烟气得到冷却，保护炉墙，减轻炉墙结构重量。
(3)水冷壁比采用对流管束节省钢材。
P85汽包的安装技术要点:汽包运至其吊装位置后进行卸车(注意安装方向)，并检验合格；汽包下方放置有马鞍座，依靠吊车的配合将汽包翻身转正。
使用吊装机械吊装汽包到位，再将汽包吊杆就位，安装其垫板、螺母等附件，调整找正位置将其固定受热面安装的技术要点：受热面管子应进行通球试验，合金材质应进行光谱复查。
P87烘炉的种类：根据现场的条件和锅炉的结构形式，可分别采用火焰烘炉、蒸汽烘炉、蒸汽和火焰混合烘炉。
P88煮炉的目的,是利用化学药剂在运行前清除锅内的铁锈、油脂和污垢、水垢等，以防止蒸汽品质恶化，并避免受热面因结垢而影响传热和烧坏。
锅炉试运行：(1)锅炉试运行必须是在烘炉煮炉合格的前提下进行。
(2)在试运行时使锅炉升压:在锅炉启动时升压应缓慢，升压速度应控制，尽量减小壁温差以保证锅筒的安全工作。
(3)认真检查人孔、焊口、法兰等部件，如发现有泄漏时应及时处理。
(4)仔细观察各联箱、锅筒、钢架、支架等的热膨胀及其位移是否正常。
(5)试运行完毕后，按规定办理移交签证手续。
系统试验试验介质试验压力注意事项液压试验洁净水(氯离子含量≤25ppm)内压钢管及有色金属管——1.5倍设计压力；埋地钢管——1.5倍设计压力，且≥0.4MPa 试验前，排尽气体；环境温度不低于5℃管道≤设备，按管道，试验压力试压管道＞设备＞77％管道，按设备风力发电设备主要包括塔筒、机舱、发电机、轮毂、叶片、电气设备等。
