广厦基础设计桩基础设计
浅谈建筑结构中桩基础设计

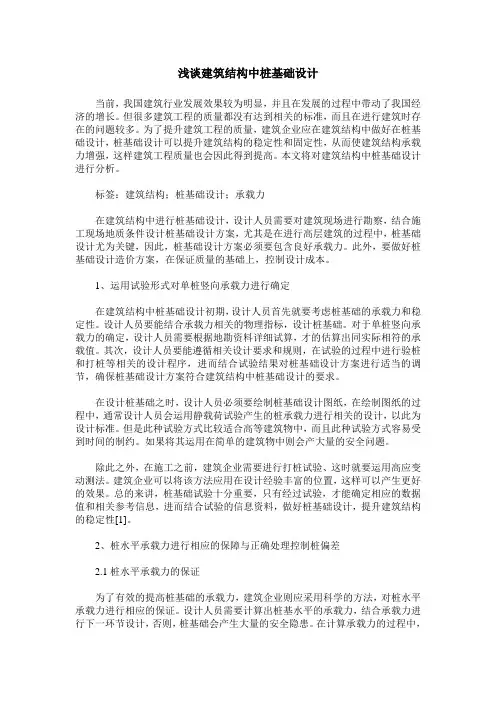

浅谈建筑结构中桩基础设计当前，我国建筑行业发展效果较为明显，并且在发展的过程中带动了我国经济的增长。
但很多建筑工程的质量都没有达到相关的标准，而且在进行建筑时存在的问题较多。
为了提升建筑工程的质量，建筑企业应在建筑结构中做好在桩基础设计，桩基础设计可以提升建筑结构的稳定性和固定性，从而使建筑结构承载力增强，这样建筑工程质量也会因此得到提高。
本文将对建筑结构中桩基础设计进行分析。
标签：建筑结构；桩基础设计；承载力在建筑结构中进行桩基础设计，设计人员需要对建筑现场进行勘察，结合施工现场地质条件设计桩基础设计方案，尤其是在进行高层建筑的过程中，桩基础设计尤为关键，因此，桩基础设计方案必须要包含良好承载力。
此外，要做好桩基础设计造价方案，在保证质量的基础上，控制设计成本。
1、运用试验形式对单桩竖向承载力进行确定在建筑结构中桩基础设计初期，设计人员首先就要考虑桩基础的承载力和稳定性。
设计人员要能结合承载力相关的物理指标，设计桩基础。
对于单桩竖向承载力的确定，设计人员需要根据地勘资料详细试算，才的估算出同实际相符的承载值。
其次，设计人员要能遵循相关设计要求和规则，在试验的过程中进行验桩和打桩等相关的设计程序，进而结合试验结果对桩基础设计方案进行适当的调节，确保桩基础设计方案符合建筑结构中桩基础设计的要求。
在设计桩基础之时，设计人员必须要绘制桩基础设计图纸，在绘制图纸的过程中，通常设计人员会运用静载荷试验产生的桩承载力进行相关的设计，以此为设计标准。
但是此种试验方式比较适合高等建筑物中，而且此种试验方式容易受到时间的制约。
如果将其运用在简单的建筑物中则会产大量的安全问题。
除此之外，在施工之前，建筑企业需要进行打桩试验、这时就要运用高应变动测法。
建筑企业可以将该方法应用在设计经验丰富的位置，这样可以产生更好的效果。
总的来讲，桩基础试验十分重要，只有经过试验，才能确定相应的数据值和相关参考信息，进而结合试验的信息资料，做好桩基础设计，提升建筑结构的稳定性[1]。
广厦基础设计第章桩筏和筏板基础设计

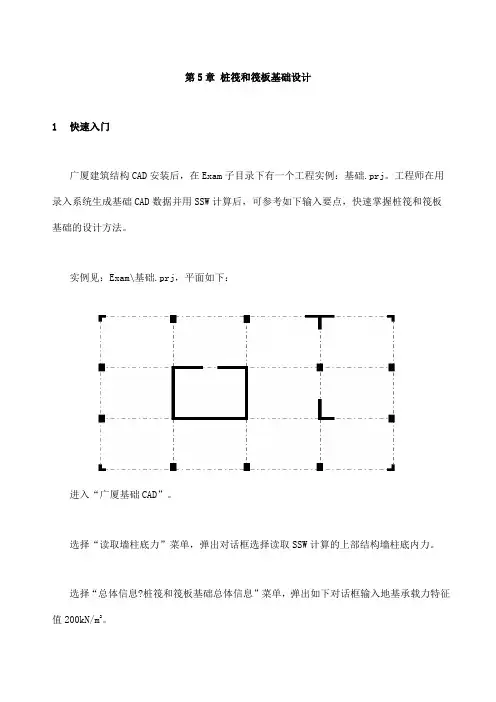

第5章桩筏和筏板基础设计1快速入门广厦建筑结构CAD安装后，在Exam子目录下有一个工程实例：基础.prj。
工程师在用录入系统生成基础CAD数据并用SSW计算后，可参考如下输入要点，快速掌握桩筏和筏板基础的设计方法。
实例见：Exam\基础.prj，平面如下：进入“广厦基础CAD”。
选择“读取墙柱底力”菜单，弹出对话框选择读取SSW计算的上部结构墙柱底内力。
选择“总体信息?桩筏和筏板基础总体信息”菜单，弹出如下对话框输入地基承载力特征值200kN/m2。
1.1平板式筏基设计点按“基础设计─桩筏和筏板基础布置和计算─角点定边”，弹出如下对话框输入边界挑出长度1000mm。
确认后，光标点选点①、②、③和④，回车结束选择角点。
绘图板上出现：点按“基础设计─桩筏和筏板基础布置和计算─划分单元”，弹出如下对话框：确认后，绘图板上出现：点按“基础设计─桩筏和筏板基础布置和计算─计算筏板”，光标点选所要计算的筏板。
点按“基础设计─桩筏和筏板基础布置和计算─计算简图”，光标选择“板节点正最大挠度线”，显示最大挠度等值线。
点按“基础设计─桩筏和筏板基础布置和计算─文本结果”，显示剪力墙下的地梁计算结果和柱对筏板的冲切验算结果，同时输出桩筏和筏板基础总体信息。
剪力墙下没有地梁时CAD自动布置地梁，在计算时剪力墙底各工况轴力作为梁荷载参与计算，各工况弯矩作为梁两端节点弯矩参与计算，工程师可增加梁高以考虑剪力墙刚度对筏板的影响。
柱对筏板的冲切验算不满足时，可局部加柱帽或加大板厚。
点按“基础设计─桩筏和筏板基础布置和计算─贯通板筋”，光标点选点①和②确定贯通板面筋和底筋的两端点，输入面筋D14@200和底筋D12@150，再点选点③和④确定标注起点和终点，最后点选点⑤指定文字标注的位置，输入标注值，回车即可，绘图板上出现：同理布置垂直方向的贯通板筋，绘图板上出现：1.2梁式筏基础设计点按“基础设计─桩筏和筏板基础布置和计算─角点定边”，弹出如下对话框输入边界挑出长度1000mm。
桩基础设计(计算书、图纸)工程计算书
基础工程计算书桩基础设计1．1设计资料 1．1．1上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。
底层层高3.4m （局部10m ，内有10t 桥式吊车），其余层高3.3m ，底层拄网平面布置及柱底菏载见图2.1。
1．1．2建筑物场地资料拟建建筑场地位于市区内，地势平坦，建筑平面位置见图2.2。
建筑场地位于非地震区，不考虑地震影响。
图2.2建筑物平面位置示意图单位：m场地地下水类型为潜水，地下水位离地表 2.1m，根据已有的分析资料，该场地底下水对混凝土无腐蚀性。
建筑地基的土层分布情况及其各土层的物理、力学指标见表2.1表2.1地基各土层物理、力学指标1．2选择桩型、桩端持力层、承台埋深1．2．1选择桩型因框架跨度大而且极不均匀，柱底荷载大，不宜采用浅基础。
根据施工场地、地基条件以及场地周围的环境条件，选择桩基础。
因钻孔灌注桩水泥排泄不便，为了减小对周围环境的污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备及材料供应也为采用静压桩提供了可能性。
1.2.2选择桩的几何尺寸及承台埋深依据地基土的分布，第④层土是较合适的桩端持力层。
桩端全断面进入持力层1.0m(＞d2),工程桩进土深度为23.1m。
承台底进入第②层土0.3m，所以承台的埋深为2.1m，桩基的有效长度即为21m。
桩截面尺寸选用450m m×450m m，由施工设备要求，桩分为两节，上段长11m，下段长11m（不包括桩尖长度在内），实际桩长比有效桩长大1m，这是考虑持力层可能有一定的起伏以及桩需嵌入承台一定长度而留有的余地。
桩基及土层分布示意图见图2.3. 1.3确定单桩极限承载力标准值本设计属二级建筑桩基，采用经验参数法和静力触探法估算单桩承载力标准值。
根据单桥探头静力触探资料s P 按图1.2确定桩侧极限阻力标准值。
广夏cad基础第08章
第8章 基础计算原理1扩展基础计算方法布置扩展基础时，所有标准组合内力参与承载力计算，所有基本组合内力参与冲切，剪切和抗弯计算。
1.1 基础底压力的计算方法单柱和条形基础下扩展基础底压力计算方法：WMA G F p ±+=F--上部结构传至基础顶面的竖向力； G--基础自重和基础上的土重； A--基础底面面积。
M--作用于基础底面的力矩值（M=M 柱+VH 考虑柱底剪力产生的力矩）； W--基础底面的抵抗矩（W=ba 2/6，a,b 为基础长宽）； 计算标准组合内力作用下的轴心受压应力时，不考虑力矩。
墙和多柱下扩展基础底压力计算方法：采用通用有限元的方法来计算：划分承台单元网格，采用3和4节点板单元模拟承台，单元刚度见筏板基础计算方法章节中的介绍，根据作用面积和基床反力系数形成弹簧单元来模拟地基作用，墙柱荷载自动布置在不同的节点上，精确求解复杂基础的底压力。
标准组合内力作用下的轴心受压应力取4边中点平均压力。
1.2 地基承载力特征值的修正f a =f ak +ηb γ(b -3)+ηd γm (d-0.5) 式中：f a --修正后的地基承载力特征值； f ak --地基承载力特征值；ηb 、ηd --基础宽度和埋深的地基承载力修正系数，按基底下土的类别查下表； γ--基础底面以下土的重度，地下水位以下取浮重度；b--基础底面宽度(m)，当基宽小于3m 按3m 取值，大于6m 按6m 取值； γm --基础底面以上土的加权平均重度，地下水位以下取浮重度；d--基础埋置深度(m)，一般自室外地面标高算起。
在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。
对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独注：1.强风化和全风化的岩石，可参照所风化成的相应土类取值；其他状态下的岩石不修正；2.地基承载力特征值按建筑地基基础设计规范附录D深层平板载荷试验确定时ηd取0。
桩基础课程设计
桩基础课程设计一、设计资料1、地形拟建建筑场地地势平坦, 局部堆有建筑垃圾。
2.工程地质条件自上而下土层依次如下:(号土层: 素填土, 层厚约1.5m, 稍湿, 松散, 承载力特性值fak=95kPa(号土层: 淤泥质土, 层厚3.3m, 流塑, 承载力特性值fak=65kPa。
(号土层: 粉砂, 层厚6.6m, 稍密, 承载力特性值fak=110kPa。
(号土层：粉质黏土, 层厚4.2m, 湿, 可塑, 承载力特性值fak=165kPa。
(号土层：粉砂层, 钻孔未穿透, 中密-密实, 承载力特性值fak=280kPa。
3.岩土设计技术参数岩土设计参数如表3.1和表3.2所示.表3.1 地基岩土物理力学参数土层编号土的名称孔隙比e含水量W（%液性指数I L标准贯入锤击数N压缩模量Ｅs（MPa）素填土－－－－ 5.0 淤泥质土 1.04 62.4 1.08 － 3.8 ●粉砂0.81 27.6 －14 7.5 ❍粉质黏土0.79 31.2 0.74 －9.2 ⏹粉砂层0.58 －－31 16.8表3.2 桩的土的名称桩的侧阻力qsk桩的端阻力qpk土层编号土的名称桩的侧阻力qsk桩的端阻力qpk（1）拟建场区地下水对混凝土结构无腐蚀性。
（2）地下水位深度: 位于地表下3.5m。
5.场地条件建筑物所处场地抗震设防烈度为7度, 场地内无可液化砂土、粉土。
6.上部结构资料拟建建筑物为六层钢筋混凝土结构, 长30m, 宽9.6m。
室外地坪标高同自然地面, 室内外高差450mm。
柱截面尺寸均为400mm×400mm, 横向承重, 柱网布置如图3.1所示。
图3.1 柱网布置图7、上部结构作用上部结构作用在柱底的荷载效应标准组合值如表3.3所示, 该表中弯矩MK 、水平力VK 均为横向方向。
上部结构作用在柱底的荷载效应基本组合值如表3.4所示, 该表中弯短M、水平力V均为横向方向。
表3.3 柱底荷载效应标准组合值题号FK（kN）MK（ kN.m）VK（kN）A轴B轴C轴A轴B轴C轴A轴B轴C轴1 1256 1765 1564 172 169 197 123 130 1122 1350 1900 1640 185 192 203 126 135 1143 1650 2050 1810 191 197 208 132 141 1204 1875 2160 2080 205 204 213 139 149 1345 2040 2280 2460 242 223 221 145 158 1486 2310 2690 2970 275 231 238 165 162 1537 2568 3225 3170 293 248 247 174 179 1658 2670 3550 3410 299 264 256 183 190 1709 2920 3860 3720 304 285 281 192 202 19110 3130 3970 3950 323 302 316 211 223 230题号FK （kN）MK（ kN.m）VK（kN）9、混凝土强度等级为C25～C30, 钢筋采用HPB235.HRB335级。
桩基础设计程成
基础工程课程设计（桩基础）-、桩基基本参数的确定1、设计采用钢筋混凝土预制方桩，断面400mmΧ400mm，以第四层粉质粘性土作为持力层。
承台埋深1.5m 。
承台高度1m，桩顶伸入承台0.05m。
钢筋保护层取70mm。
承台有效高度为：h0=1-0.07=0.93m=930mm。
2、桩长设计按照桩基规范，持力层为粉质粘土时，预制桩桩端入持力层深度不小于2倍桩径=2Χ400mm=800mm。
桩长：L=10m。
进入持力层2150mm ＞800mm。
3、材料桩：混凝土强度等级C30，配置HRB335级钢筋。
承台：混凝土强度等级C20，配置HRB335级钢筋。
4、单桩竖向承载力设计值R a的确定查阅相关文献规范，可知：对于淤泥质粘土q sik=10KPA；粘土q sik=40KPA，q pk=2000KPA；粉质粘土q sik =45KPA。
取桩打穿到粉质粘性土IV层，打穿深度为10m。
由公式Ra= q pk×Ap+U p∑q sik×Li=2000×0.4×0.4+4×0.4×（10×4.6+40×2.2+45×2.15）=689KN 5、桩数及平面布置1.确定桩的数量，间距和布置方式。
初步选桩根数为，F k=F/1.35=3000/1.35=2222n> F k /Ra=2222/689=3.22则取n=4根，按两排，每排两根桩布置，为方形承台布置。
桩距按《基础工程》表4—9查得，桩距S=3.0×bp=3.0×0.4=1.2 m承台边长：a=2×400+1200=2000mm承台埋深1.5m 。
承台高度1m，桩顶伸入承台0.05m。
钢筋保护层取70mm。
承台有效高度为：h0=1-0.07=0.93m=930mm。
二、验算桩基的承载力（1）承载力验算Q k=（F k+G k）/n=(2222+20Χ2Χ2Χ1.5)/4=620KN<689kNQ kmax=Q k+=620+(320/1.35+0.9Χ50/1.35) Χ1.2/(4Χ1.2Χ1.2)=676KN<1.2R aQ kmin= Q k-=620-(320/1.35+0.9Χ50/1.35) Χ1.2/(4Χ1.2Χ1.2)=563KN>0H1k=H k/n=50/1.35/4=9.25kN<R ha(2)沉降计验算。
广厦基础设计第07章内力组合
广厦基础设计第07章内力组合第7章内力组合基础CAD 根据需要在程序运行的4个地方自动进行了内力组合：（1）读取上部结构墙柱底单工况内力后；(2) 修改墙柱底单工况内力后；（3）计算单工况荷载下弹性地基梁内力后；（4）计算单工况荷载下筏板内力后。
规范要求的所有标准组合内力和基本组合内力都参与扩展基础、桩基础、弹性地基梁和筏板基础计算，以保证设计安全。
1 总原则1.1 承载能力极限状态设计荷载效应组合为了贯彻执行强制性条文，计算模块的荷载基本组合公式统一采用荷载规范第3.2.3条的组合规则。
组合公式如下：活载控制的组合按《建筑结构荷载规范》的第3.2.3-1条：∑=++=ni Qik Ci Qi k Q Q Gk G S S S S 211ψγγγ其中：符号说明见《建筑结构荷载规范》的第3.2.3-1条。
恒载的分项系数当不利时取1.2，有利时取1.0 ,倾覆、滑移验算取0.9；活荷载和风荷载的分项系数取1.4；活荷载和风荷载的组合系数分别取0.7和0.6。
恒载控制的组合按《建筑结构荷载规范》的第3.2.3-2条：∑=+=ni Qik Ci Qi Gk G S S S 1ψγγ其中：γG 取1.35，符号说明见《建筑结构载荷规范》的第3.2.3-2条。
地震荷载的组合按《建筑抗震设计规范》的第5.4.1条: wk w w Evk Ev Ehk Eh G E G S S S S S γψγγγ+++= 其中：符号说明见《建筑结构荷载规范》的第5.4.1条。
1.2 正常使用极限状态设计荷载效应组合标准组合（短期效应组合）按《建筑结构载荷规范》的第3.2.8条：Qikni Ci k Q Gk S S S S ∑=++=21ψ其中：符号说明见《建筑结构载荷规范》的第3.2.8条。
准永久组合（长期效应组合）按《建筑结构载荷规范》的第3.2.10条：Qikni qi Gk S S S ∑=+=1ψ其中：符号说明见《建筑结构载荷规范》的第3.2.10条。
广厦基础设计
桩筏和筏板基础设计
桩筏和筏板基础设计的流程（以AutoCAD基础 软件为例）：
生成基础数据 读取基础数据 填写桩 筏和筏 板基础 信息 （总体 信息）
确定筏板边界
进行桩筏和筏 板基础设计 计算筏基
布置荷载
划分单 元
查看结果
桩筏和筏板基础设计
【桩筏和筏板基础总体信息】
【板的变形方式（0柔性，1刚性）】0为柔性板，板按弹 性变形计算；1为刚性板，板按刚性板变形计算，满足平面外
桩基础设计
桩基础设计功能：
适用的桩基础包括：单柱（矩形柱、异形柱等）下的桩基 础、多柱下的桩基础、墙下的桩基础、多墙柱下联合桩基础和 基础承台上的墙柱之间可以布置拉梁。 采用墙柱底组合后内力计算，单柱下桩基础的单桩轴力采 用《基础规范》 8.5.4条计算，其他类型桩基础的单桩轴力采 用通用有限元的方法计算。 自动根据承台上墙柱的荷载中心来确定承台中心，通过迭 代求桩数和承台厚度 ，并自动生成桩基础平面图、承台大样 表和文本计算结果。 可进行沉降计算，并考虑基之间的影响。
【基底以下土的重度】用于 承载力修正公式，地下水位以下 取浮重度。 【基底以上土的加权平均重 度】用于承载力修正公式，地下 水位以下取浮重度。
扩展基础设计
【基础宽度和深度地基承载力修正系数ηb和ηd 】，可以查看 基础规范5.2.4条：
扩展基础设计
地基承载力修正公式可以查看基础规范5.2.4条：
弹性地基梁设计
弹性地基梁设计功能：
适用于弹性地基梁结构，梁杆件的截面形式可为矩形、 T形和倒T形。 利用文克儿假定导出弹性地基梁的单元刚度矩阵，用矩 阵位移法计算弹性地基梁在上部单工况荷载作用下的位移和内 力，单工况内力组合后计算截面配筋。 可选择按图形方式或者文本方式输出计算结果，自动生 成平法表示的梁平面施工图 可进行沉降和回弹计算。
广厦说明1
广厦基础CAD概述 1第1章广厦基础CAD概述1功能简介在“录入系统”中选择菜单“生成计算数据−生成基础CAD数据”，生成基础CAD所需要的剪力墙和柱的定位图，退出录入系统后，在“基础CAD”中选择菜单“读取墙柱底力”读取上部结构墙柱底内力后，可进行扩展基础、桩基础、弹性地基梁、桩筏和筏板基础的计算和设计出图。
墙柱底内力采用的原则：根据墙柱底所有标准组合内力来进行地基承载力或单桩承载力计算，根据墙柱底所有基本组合内力来进行冲切、剪切和抗弯计算，根据墙柱底准永久组合内力来进行沉降和回弹计算。
1.1扩展基础设计功能简介适用的扩展基础包括：单柱（矩形柱、异形柱等）下的扩展基础、多柱下的扩展基础、墙下的扩展基础、多墙柱下联合扩展基础和墙肢下条形基础，基础承台上的墙柱之间可以布置拉梁。
采用墙柱底组合后内力计算，单柱下扩展基础和墙肢下条形基础的基础底面压力采用《建筑地基基础设计规范》GB50007-2002（5.2.2-2）式计算，其它类型扩展基础的基础底面压力采用通用有限元的方法来计算。
自动根据承台上墙柱的荷载中心来确定承台中心，通过迭代求承台长宽、厚度和台阶尺寸，并自动生成扩展基础平面图、扩展基础表和文本计算结果。
可进行沉降和回弹计算，并考虑基础之间的影响。
1.2桩基础设计功能简介适用的桩基础包括：单柱（矩形柱、异形柱等）下的桩基础、多柱下的桩基础、墙下的桩基础和墙柱下桩基础，基础承台上的墙柱之间可以布置拉梁。
采用墙柱底组合后内力计算，单柱下桩基础的单桩轴力采用《建筑地基基础设计规范》GB50007-2002（8.5.3-2）公式计算，其它类型桩基础的单桩轴力采用通用有限元的方法来计算。
自动根据承台上墙柱的荷载中心来确定承台中心，通过迭代求桩数和承台厚度，并自动生成桩基础平面图、承台大样表和文本计算结果。
可进行沉降计算，并考虑基础之间的影响。
1.3弹性地基梁设计功能简介适用于弹性地基梁结构，梁杆件的截面形式可为矩形、⊥形和T形。
广厦 第六章 基础计算与设计
第七章基础计算与设计录入系统建模完成后，选择【生成计算数据】菜单，弹出对话框，选择【生成基础CAD数据】，当进入【基础CAD】后才能显示平面图形。
进入【基础CAD】后，选择【读取墙柱底力】菜单，弹出对话框，选择读取GSSAP计算的上部结构产生的墙柱底内力。
图7—1 基础平面图窗口广厦基础CAD能处理如下扩展基础、桩基础、弹性地基梁以及桩筏、筏板基础。
7.1扩展基础设计扩展基础可以设计单、多柱扩展基础、墙下扩展基础、墙下条形基础、墙柱下扩展基础和联合扩展基础成台上的梁。
扩展基础设计流程：1、【读取墙柱底力】；2、填写扩展基础【总体信息】；3、【基础设计】选择扩展基础设计：确定基础形式——单柱阶式、单柱锥式、多柱阶式、多柱锥式或墙下条基，弹出基础参数对话框，填写对话框参数；4、布置扩展基础；5、查看文本计算结果。
7.1.1扩展基础总体信息首先点按屏幕上方的【总体信息】弹出对话框，进入【扩展基础总体信息】图7—2 扩展基础总体信息【地基承载力特征值】输入修正前的承载力，可进行宽度和深度修正；若输入修正后的承载力，则宽度和深度修正系数值填为零。
【基底以下土的重度】用于承载力修正公式，地下水位以下取浮重度。
【基底以上土的加权平均重度】用于承载力修正公式，地下水位以下取浮重度。
【基础宽度和深度地基承载力修正系数ηb和ηd】地基承载力修正系数表表7—1土的类别ηbηd淤泥和淤泥质土0 1.0 人工填土e或I L大于等于0.85的粘性土0 1.0红粘土含水比αw>0.8含水比αw≤0.80.151.21.4大面积压实填土压实系数大于0.95,粘粒含量ρc≥10%的粉土最大干密度大于2.1t/m3的级配砂石1.52.0粉土粘粒含量ρc≥10%的粉土粘粒含量ρc<10%的粉土0.30.51.52.0e及I L均小于0.85的粘性土粉砂、细砂(不包括很湿与饱和时的稍密状态)中砂、粗砂、砾砂和碎石土0.32.03.01.63.04.4注：1 强风化和全风化的岩石，可参照所风化成的相应土类取值；其他状态下的岩石不修正；2 地基承载力特征值按《建筑地基基础设计规范》附录D深层平板载荷试验确定时ηd取0。
桩基础设计
桩基础设计一、设计资料 1、地形拟建建筑场地地势平坦，局部堆有建筑垃圾。
2、工程地质条件自上而下土层依次如下：①号土层：素填土，层厚1.5m ，稍湿，松散，承载力特征值kPa f ak 95=。
②号土层：淤泥质土，层厚3.3m ，流塑，承载力特征值kPa f ak 65=。
③号土层，粉砂，层厚6.6m ，稍密，承载力特征值kPa f ak 110=。
④号土层，粉质黏土，层厚4.2m ，湿，可塑，承载力特征值kPa f ak 165=。
⑤号土层，粉砂层，厚度未揭穿，中密—密实，承载力特征值kPa f ak 280=。
地基岩土物理力学参数如表3.1和表3.2所示。
表3.2 桩的极限侧阻力标准值sk q 和极限端阻力标准值pk qkPa拟建建筑物为六层钢筋混凝土框架结构，室外地坪标高同自然地面，室内外高差mm 450。
柱截面尺寸均为mm mm 400400⨯，横向承重，地下水位深度：位于地表下 3.5m 。
同时拟建场区地下水对混凝土结构无腐蚀影响。
柱网布置如下图所示。
上部结构作用在柱底的荷载效应标准组合值：kN F k 1900=，m kN M k .192=，kNV k 135=；上部结构作用在柱底的荷载效应基本组合值：kN F 2800=，m kN M .210=，kN V 145=图3.1 柱网平面布置图4、混凝土的强度等级C25~C30，钢筋采用HPB235、HRB335级。
二、预制桩基的设计建筑物基础设计方案采用混凝土预制桩，具体设计方案如下：室外地坪标高同自然地面，室内外高差mm 450。
柱截面尺寸均为mm mm 400400⨯，该建筑拟采用截面为mm mm 350350⨯的混凝土预制方桩，以④号土层粉质黏土层为持力层，桩尖伸入持力层m 3.1，设计桩长m 14,初步设计承台高m 8.0，承台底面埋置深度为m 7.1，桩顶伸入承台mm 50。
1、单桩承载力计算1.1单桩竖向极限承载力标准值 单桩竖向极限承载力标准按下式计算：pk p i sik pk sk uk q A l q u Q Q Q +=+=∑式中：uk Q ——单桩竖向极限承载力标准值，kN ； sk Q ——单桩总极限侧阻力标准值，kN ；pkQ ——单桩总极限端阻力标准值，kN ；u ——桩身周长，m ；sik q ——桩侧第i 层土的极限侧阻力标准值，kPa ；i l ——桩周第i 层土的厚度，m ；p A ——桩端面积，2m ；pkq ——桩端极限端阻力标准值，kPa ；由于kNQ uk 77.100890035.0)603.4456.6281.3(35.042=⨯+⨯+⨯+⨯⨯⨯=1.2桩基竖向承载力特征值承台底部地基土为较松软的填土，压缩性大，因此本工程不考虑承台土效应，即0=c η，则有kNKQ R R uk s 39.504277.1008====2、确定桩数及布桩根据上部荷载初步估计桩数为86.51.1*33.539.5042690====R F n k则取设计桩数为6根，取桩距m d s 05.135.033=⨯==，按矩形布置如图所示。
桩基础工程施工设计方案
桩基础工程施工设计方案桩基础工程施工设计方案是为了确保工程施工质量和工期安全，合理利用和配置施工资源，减少施工风险和成本，在施工过程中完成工程设计目标的详细计划。
以下是一个桩基础工程施工设计方案的示例，包括施工组织设计、施工方法、施工材料和设备、质量安全控制措施等。
一、施工组织设计1.项目概况：包括施工地点、周边环境、工程规模、工期等重要信息。
2.施工组织架构：确定施工队伍构成，明确各个职责和任务。
3.施工进度计划：根据工程规模和工期，拟定详细的施工进度计划，设定工作目标和时间节点。
4.施工资源配置：根据实际情况，合理配置施工人员、设备、材料等资源，确保施工进度和质量。
二、施工方法1.桩基础施工方法选择：根据工程需求和地质条件，选择合适的桩基础施工方法，如钻孔灌注桩、挤土桩、钢筋混凝土桩等。
2.施工工艺流程：详细描述每个施工工艺的步骤和要求，包括桩基础的制作、安装、测量等。
3.施工技术要点：根据具体施工方法，列出施工中需要注意的技术要点，如灌注桩浆的浆液配比、挤土桩的土壤压实度要求等。
三、施工材料和设备1.材料选择：根据工程要求和规范，选择合适的桩基础施工材料，如钢筋、混凝土、桩身保护材料等。
2.设备清单：列出所需的施工设备清单，并确保设备达到工作要求和安全标准。
3.材料和设备管理：制定材料和设备的采购、使用、储存和检验等管理措施，确保材料和设备的质量和安全。
四、质量安全控制1.质量控制措施：根据施工工艺要求，制定质量控制措施，包括材料检验、工艺检验、强度检验等。
2.安全控制措施：列出施工过程中的安全风险和控制措施，包括安全文明施工、安全检查、安全防护等。
3.质量、安全目标与评估：设定质量和安全目标，并制定评估标准和方法，对施工过程和结果进行评估和监控。
五、环境保护措施1.环境影响评价：针对施工过程可能对周边环境造成的影响，进行环境影响评价，并提出相应的保护措施。
2.施工废弃物处理：对施工过程中产生的废弃物进行分类、收集和处理，确保环境卫生和资源利用。
广厦基础设计第06章沉降和回弹计算
第6章沉降和回弹计算1沉降和回弹计算概述扩展基础、桩基础、弹性地基梁或筏板基础布置完成后，输入地质资料，根据准永久组合内力（恒载+0.5活载）作用下的土压力来进行沉降计算。
1.1扩展基础沉降和回弹计算1)求准永久组合内力作用下的平均土压力；2)根据《建筑地基基础设计规范》GB50007-2002（5.3.5），采用角点法求基础中心的沉降；3)考虑相邻基础对本基础沉降的影响；4)根据《建筑地基基础设计规范》GB50007-2002（5.3.6），验算变形深度；5)根据《建筑地基基础设计规范》GB50007-2002（5.3.9），计算回弹变形。
1.2桩基础沉降计算1)求准永久组合内力作用下的桩顶轴力；2)根据《建筑地基基础设计规范》GB50007-2002（附录R）明德林公式，求基础中心的沉降；3)考虑相邻基础桩对本基础沉降的影响；1.3弹性地基梁沉降和回弹计算1)求准永久组合内力作用下的节点反力；2)根据《建筑地基基础设计规范》GB50007-2002（5.3.5），采用角点法求柱定位点和墙内点下矩形区域中心的沉降；3)考虑相邻弹性地基梁对本区域中心沉降的影响；4)根据《建筑地基基础设计规范》GB50007-2002（5.3.6），验算变形深度；5)根据《建筑地基基础设计规范》GB50007-2002（5.3.9），计算回弹变形。
1.4筏板基础沉降和回弹计算1)求准永久组合内力作用下的节点反力；2)根据《建筑地基基础设计规范》GB50007-2002（5.3.5），把筏板划分为多个矩形区域，采用角点法求柱定位点和墙内点下的沉降；3)考虑相邻区域对本点沉降的影响；4)根据《建筑地基基础设计规范》GB50007-2002（5.3.6），验算变形深度；5)根据《建筑地基基础设计规范》GB50007-2002（5.3.9），进行回弹计算。
2详细功能2.1布置地质资料孔点菜单位置：基础设计─沉降回弹计算─点布孔点功能：布置1个孔点地质资料命令： AddEarthMat弹出如下对话框，输入土层厚度、压缩模量和回弹模量，不计算回弹量时，回弹模量任意填写:指定要布置地质资料的点 <退出>：选择1输入点扩展基础、弹性地基梁和筏板基础的土层厚度从基础底算起，桩基础的土层厚度从桩底算起。
广厦杯基础设计课程设计
广厦杯基础设计课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握广厦杯基础设计的相关概念、原理和方法，能够运用所学知识分析和解决实际问题。
技能目标要求学生具备广厦杯基础设计的动手能力，能够运用所学技能进行简单的广厦杯基础设计。
情感态度价值观目标要求学生培养对广厦杯基础设计的兴趣和热情，增强创新意识和团队合作精神。
二、教学内容本课程的教学内容主要包括广厦杯基础设计的原理、方法和应用。
首先，学生将学习广厦杯基础设计的基本概念和原理，了解其在我国建筑领域的重要地位。
然后，学生将学习广厦杯基础设计的具体方法，包括设计原理、设计流程和设计技巧。
最后，学生将通过实际案例学习广厦杯基础设计的应用，提高实际操作能力。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法。
主要包括讲授法、讨论法、案例分析法和实验法。
讲授法用于向学生传授广厦杯基础设计的理论知识，使学生掌握基本概念和原理。
讨论法用于引导学生深入思考广厦杯基础设计的问题，培养学生的创新意识和团队合作精神。
案例分析法用于分析实际案例，使学生了解广厦杯基础设计的应用和实际操作。
实验法用于培养学生的动手能力，使学生能够在实际操作中掌握广厦杯基础设计的方法。
四、教学资源为了支持教学内容和教学方法的实施，本课程将选择和准备适当的教学资源。
教材将是主要的教学资源，用于向学生传授广厦杯基础设计的理论知识。
参考书将为学生提供更多的学习资料，帮助他们深入理解广厦杯基础设计。
多媒体资料将用于丰富教学手段，使学生更加直观地了解广厦杯基础设计的方法和技巧。
实验设备将是学生动手实践的重要工具，使他们能够在实际操作中掌握广厦杯基础设计的方法。
五、教学评估本课程的评估方式将包括平时表现、作业和考试等。
平时表现将根据学生在课堂上的参与度、提问和回答问题的表现进行评估。
作业将包括练习题和案例分析报告，以巩固学生对广厦杯基础设计的理解和应用。
广厦结构CAD-2011-部分资料
***扩展和桩基础CAD模块1．进入扩展和桩基础CAD，标题栏自动显示文件名*.FOD 2．总体信息设置：1）天然基础总体信息2）桩基础总体信息3．工程—读取墙柱底内力（自动完成）：最大轴力组，最大弯矩组，最大剪力组，竖向荷载下内力4．工程—读取地梁数据（*.jb）：自动形成基础结构平面图5．工程—读取柱号数据（*.cn）：自动形成柱编号6．广厦扩展和桩基础CAD 的适用条件：1）仅适用于单柱下基础；不适用于群柱桩基；2）适用于桩径d≤800毫米的桩基承台；3）同一承台下的桩径相同、对称布置；F2功能键：计算基础前，在基础平面图上显示对应最大轴力的那组柱底内力即Nmax和相应的M、V；计算基础后，在基础平面图上显示控制计算结果的那组柱底内力一、天然地基基础设计GSCAD是在用户给定地基承载力特征值和设定埋深的条件下，求基础的长、宽、高，并按相应内力配筋！！！1．读取墙柱底内力2．天然基础总体信息：设置地基承载力标准值等总体信息。
3．选择“窗口”下“基础平面图”，并使平面图窗口最大化。
4．选择“天然地基基础”，点按“参数设置”，设置天然地基基础参数：基础埋深、基础高度、基顶标高、基础长、宽初始值，钢筋直径初始值等信息。
5．点按“单柱阶式”，在基础平面图上块状选择柱，自动计算并布天然地基基础和填写天然地基基础表。
6．点按“自动归并”。
7．点按“强行归并”。
8．点按“修改基础”，查阅或修改计算结果：可查阅或修改基础类型、柱截面、基础尺寸和配筋。
9．显柱底力：第一层柱底最大轴力对应的内力可在此查询！10．选择“平面施工图”下的“轴线编辑”，点按“读取轴线”（*.axs）读取一、二级轴线11．点按“基础尺寸”，标注基础尺寸12．点按“工程”下的“DWG输出”，生成基础平面图的DWG文件13．关闭基础平面图，打开天然地基基础表窗口，选择“工程”下的“DWG输出”，生成天然地基基础表的DWG文件14．生成基础设计的结果文件15．选择“工程”下的“退出”，退出广厦基础CAD二、桩基础设计GSCAD是在用户设定桩径、桩距和单桩承载力特征值的条件下，求承台的桩数和高度，并按相应内力配筋！！！1．读取墙柱底内力2．桩基础总体信息：设置桩身信息、桩受力形式（端承桩、摩擦桩、端承摩擦桩）、承台信息等总体信息3．选择“窗口”下“基础平面图”，并使平面图窗口最大化4．选择“桩基础”，点按“参数设置”，设置桩基础参数，设置单桩承载力设计值，桩径、桩长、桩类型（桩数），桩中心距、承台厚度初始值、承台标高和方向等信息（桩尖嵌固，桩顶铰接，不考虑承台重量，不计算桩身）5．点按“单柱阶式”，在基础平面图上块状选择柱，自动计算并布桩基础和填写桩基础表6．点按“自动归并”7．点按“强行归并”8．点按“修改基础”，查阅或修改计算结果：可查阅或修改基础类型、柱截面、基础尺寸和配筋。
洛阳广厦·中州国际地基基础方案决策
部 ４层 ， 下 １层 ， 架结 构 ， 柱 竖 向最 大荷 载 标 准 值 地 框 单
３６０ｋ 。地下 车库 室内地面埋深 一 ．０ｍ。 ０ Ｎ ５６
表 １ 地 基 土 的 物 理 力 学性 质 指 标 及 设 计 参 数 地 层 名 称 地层 地 层 编 号 成 因 土 层 厚 承 载力 特 征 值 压 缩 模 量 ＥＢ＿ ２ 侧 阻 力 特 征值 Ｃ Ｇ桩 桩 端 墩 基 础桩 端 端 桩 筏 基 础 桩 端 端 １ Ｆ 度（ 阻力 特 征 值 阻 力 特征 值 阻 力 特 征 值 ｍ） （ Ｐ ） （ 形 模 量 ） （ ａ ｑｉ（Ｐ ） ｋ ａ 变 Ｅｏ ＭＰ ） ｋ ａ ｑ ｋ ａ （ Ｐ ） ｐ ｑ。 ｋ ａ （Ｐ） ｐ ｇ ｋ ａ （ Ｐ ）
洛 阳广 厦 ・中 州 国 际地 基 基础 方 案 决 策
徐 将 李 泽 泽 曹 炜 ， ，
（． 津市地 质工 程勘察 院 ， １天 天津 ３ ０９ ；． 国建筑 西南 勘察设 计研 究 院 ， ０ １１２ 中 四川 成都 ６０ ８ ） １０ １
【 摘 要】 ． １广厦 中州 国际主要 建筑物地基 条件 不能满足采 用天然地基 的要 求 ， ；ｒ ６ｎ ． 需要进行 地基 处理
【 文献标识码 】 Ａ
该场 地位 于洛 阳盆地西端 ， 所属地貌单元为 洛河 二级 阶
地。场地 开阔 ， 地形平坦 ， 根据地质资料 ， 不存在全新 活动断 裂、 滑坡 、 崩塌 、 泥石 流 、 陷等 不 良地 质作用 。场 地地基 土 震 分布稳定 ， 除湿陷性 黄土及填 土外 无其它 特殊性 岩土 ， 适宜 建筑 。 抗震设防烈度为 ７度 ， 震分组 属第一组 ， 计基 本地 抗 设 震加速度值为 ０ １ｇ 场地特 征周期 值为 ０ ３ 。场 地土属 ．０ ， ．５ ｓ
广厦基础设计桩基础设计
第3章桩基础设计1快速入门广厦建筑结构CAD安装后，在Exam子目录下有一个工程实例：基础.prj。
工程师在用录入系统生成基础CAD数据并用SSW计算后，可参考如下输入要点，快速掌握桩基础的设计方法。
实例见：Exam\基础.prj，平面如下：进入“广厦基础CAD”。
选择“读取墙柱底力”菜单，弹出对话框，选择读取SSW计算的上部结构墙柱底内力。
选择“总体信息 桩基础总体信息”菜单，弹出如下对话框，输入桩基础总体信息。
1.1单柱下桩基础设计点按“基础设计─桩基础设计─单柱桩基”，弹出如下对话框输入单桩竖向抗压承载力特征值500kN和单桩竖向抗拉承载力特征值400kN。
确认后，光标窗选柱1和柱11，自动布置和计算柱1和柱11单柱桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.2墙下桩基础设计光标窗选墙16，自动布置和计算墙16下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.3多柱下桩基础设计点按“基础设计─桩基础设计─多柱桩基”，弹出对话框确认后，光标窗选柱4和柱12，回车，自动布置和计算柱4和柱12下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.4多墙柱下桩基础设计光标窗选柱6和墙17，回车，自动布置和计算柱6和墙17下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.5读取上部结构平法施工图的轴号生成上部结构施工图后，点按“工具─轴号编辑─读取轴号”，自动删除基础平面内的轴号，读取上部结构平法施工图的轴号。
绘图板上出现：1.6标注承台尺寸生成上部结构施工图后，点按“工具─尺寸编辑─标注承台”，弹出对话框取消“承台角点”标注。
窗选或单选要标注承台ZJ2-400。
绘图板上出现：1.7输出文本计算结果点按“基础设计─桩基础设计─文本结果”，自动生成文本形式的桩基础承载力计算、冲切、剪切和抗弯计算的计算过程，便于人工检查，同时输出桩基础总体信息。
1.8DWG格式输出基础平面图和桩承台大样表当前窗口显示基础平面图时，选择菜单“工程─生成当前窗口内容的DWG”，把基础平面图生成DWG文件，文件路径同当前工程路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章桩基础设计1快速入门广厦建筑结构CAD安装后，在Exam子目录下有一个工程实例：基础.prj。
工程师在用录入系统生成基础CAD数据并用SSW计算后，可参考如下输入要点，快速掌握桩基础的设计方法。
实例见：Exam\基础.prj，平面如下：进入“广厦基础CAD”。
选择“读取墙柱底力”菜单，弹出对话框，选择读取SSW计算的上部结构墙柱底内力。
选择“总体信息 桩基础总体信息”菜单，弹出如下对话框，输入桩基础总体信息。
1.1单柱下桩基础设计点按“基础设计─桩基础设计─单柱桩基”，弹出如下对话框输入单桩竖向抗压承载力特征值500kN和单桩竖向抗拉承载力特征值400kN。
确认后，光标窗选柱1和柱11，自动布置和计算柱1和柱11单柱桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.2墙下桩基础设计光标窗选墙16，自动布置和计算墙16下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.3多柱下桩基础设计点按“基础设计─桩基础设计─多柱桩基”，弹出对话框确认后，光标窗选柱4和柱12，回车，自动布置和计算柱4和柱12下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.4多墙柱下桩基础设计光标窗选柱6和墙17，回车，自动布置和计算柱6和墙17下桩基础,并自动填写桩基础承台大样表。
绘图板上出现：1.5读取上部结构平法施工图的轴号生成上部结构施工图后，点按“工具─轴号编辑─读取轴号”，自动删除基础平面内的轴号，读取上部结构平法施工图的轴号。
绘图板上出现：1.6标注承台尺寸生成上部结构施工图后，点按“工具─尺寸编辑─标注承台”，弹出对话框取消“承台角点”标注。
窗选或单选要标注承台ZJ2-400。
绘图板上出现：1.7输出文本计算结果点按“基础设计─桩基础设计─文本结果”，自动生成文本形式的桩基础承载力计算、冲切、剪切和抗弯计算的计算过程，便于人工检查，同时输出桩基础总体信息。
1.8DWG格式输出基础平面图和桩承台大样表当前窗口显示基础平面图时，选择菜单“工程─生成当前窗口内容的DWG”，把基础平面图生成DWG文件，文件路径同当前工程路径。
选择菜单“窗口─桩承台大样表”，当前窗口显示桩承台大样表，再选择菜单“工程─生成当前窗口内容的DWG”，把桩承台大样表生成DWG文件，文件路径同工程路径。
2详细功能2.1桩基础总体信息1)基础上土的重度用于计算土的自重。
2)承台的混凝土强度等级C15到C80，可采用非标准混凝土，如C18，强度自动按插值计算。
3)承台的主钢筋强度级别1为I级钢，强度设计值为210N/mm2，2为II级钢，强度设计值为300N/mm2，3为III级钢，强度设计值为360N/mm2，4)承台的钢筋保护层厚度基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。
5)1号钢筋和2号钢筋的最小配筋率控制两方向全截面的最小配筋率。
6)桩端阻力比和沉降经验系数用于桩基础的沉降计算。
7)桩形式用于基础平面图右下角的说明，与桩基础计算无关。
8)考虑承台重量缺省为不考虑承台重量，桩基础计算时未考虑土对承台的作用，两因素互相抵消，所以可以选择不考虑承台重量。
2.2单柱桩基础菜单位置：基础设计─桩基础设计─单柱桩基功能：窗选墙柱,自动布置和计算单柱桩基础,并自动填写桩承台大样表命令：AColPile弹出对话框输入参数。
1)桩径圆桩为桩直径，方桩为桩边长。
2)X和Y向桩中心距为桩径的倍数。
承台形式中最后一种用到X和Y向桩中心距，其它形式只用到X向桩中心距，当墙柱边线超出初始选择的桩承台时，CAD自动求新的X和Y向桩中心距，使承台包含墙柱边线，这时新的X和Y向桩中心距大于对话框中设置的值。
3)单桩竖向抗压承载力特征值采用地震作用效应标准组合时，地基抗震承载力应取地基承载力特征值乘以地基抗震承载力调整系数计算。
4)单桩竖向抗拉承载力特征值采用地震作用效应标准组合时，地基抗震承载力应取地基承载力特征值乘以地基抗震承载力调整系数计算。
5)单桩抗震承载力调整系数单桩抗震承载力调整系数缺省取1.25。
6)承台厚度最小值迭代求基础高度时的初始基础高度，包括桩伸入承台的100mm。
7)承台上土的厚度承载力计算时用于求土产生的压力。
8)承台面标高用于平面图上标注基础面标高。
9)桩长度用于平面图上标注桩长度。
10)基础与水平夹角桩基础与水平夹角，逆时针为正, 对话框中显示了9桩以下承台角度为零度时的承台形式。
11)1号钢筋直径最小值(mm)和钢筋间距最大值(mm)12)2号钢筋直径最小值(mm)和钢筋间距最大值(mm)13)初始承台形式确定初始承台桩数，迭代时在此基础上增加桩数。
若改变承台，选九桩以上时，还须设定总桩数和列数。
九桩以上承台形式有两种XY向排列方法:矩阵形和交错形。
矩阵形：┌--------------┐交错形：┌--------┐│⊕⊕⊕││⊕││⊕⊕⊕││⊕⊕││⊕⊕⊕││⊕││⊕⊕⊕││⊕⊕│└--------------┘│⊕││⊕⊕││⊕│└--------┘选择要布置单柱桩基础的墙柱<退出>: 点选、窗选或交选墙柱，自动布置和计算单柱桩基础选择要布置单柱桩基础的墙柱<退出>: 回车,退出把承台上墙柱的荷载中心作为承台几何中心后，按如下方法迭代求桩数、承台厚度和内力，并自动生成桩基础平面图和承台剖面图。
1)桩数的计算给定基础初始高度，单柱下桩基础的单桩轴力采用《建筑地基基础设计规范》GB50007-2002（8.5.3-2）公式计算，其它类型桩基础的单桩轴力采用通用有限元的方法来计算，划分承台有限单元网格，桩采用柱单元，对每一组墙柱荷载效应标准组合，求桩的反力。
如果单桩不满足承载要求，增加桩数,调整承台尺寸，迭代求解以满足所有荷载效应标准组合作用下的承载力要求。
2)承台总高度的计算对每一组墙柱荷载效应基本组合，求节点应力。
分别进行墙柱和桩对承台的冲切和剪切验算。
如果不满足验算要求，按0.1m增加承台高度，从承载力验算起始位置重新开始迭代，最后求得承台总高度。
3)承台弯矩和配筋计算分别求承台两方向截面弯矩和配筋，取最大值显示和布筋。
2.3多柱桩基础菜单位置：基础设计─桩基础设计─多柱桩基功能：单选、窗选或交选多个墙柱,自动布置和计算所选墙柱下桩基础,并自动填写桩承台大样表命令：ColsPile弹出对话框输入参数，参数说明和计算过程同单柱桩基础。
选择要布置多柱桩基的墙柱<退出>: 单选、窗选或交选多个墙柱选择要布置多柱桩基的墙柱<布置>: 回车，自动布置和计算所选墙柱下桩基础,并自动填写桩承台大样表2.4桩基础承台上的梁桩基础承台上可以布置地梁，所布置的梁和承台一起采用通用有限元方法来计算内力。
设计步骤是：1)选择“总体信息 弹性地基梁总体信息”菜单，弹出对话框输入梁混凝土强度等级、梁纵筋级别、梁箍筋级别和钢筋保护层厚度。
2)点按“基础设计─弹性地基梁布置和计算─两点地梁”，弹出对话框选择矩形梁，输入梁肋宽和梁高。
3)点按“基础设计─桩基础设计─多柱桩基”，布置带梁的桩基础,并自动填写桩承台大样表。
4)点按“基础设计─弹性地基梁布置和计算─显梁配筋”，第一行显示梁的左中右截面的面筋(cm2)，第二行显示左中右截面的底筋(cm2)和端部箍筋(cm2/0.1m)。
5)点按“基础设计─弹性地基梁布置和计算─显梁内力”，第一行显示梁左中右截面最小弯矩(kN.m)，第二行显示梁左中右截面最大弯矩(kN.m)，第三行显示梁左端剪力/T最大扭矩(kN.m)/右端剪力(kN)。
6)点按“基础设计─弹性地基梁施工图绘制─生成梁图”，自动生成梁的平面图。
2.5桩基础承台的面筋桩基础承台在“基础设计─桩筏和筏板基础布置和计算”菜单中可作为筏基础点按“基础设计─桩筏和筏板基础布置和计算─计算筏板”重新计算，再点按“基础设计─桩筏和筏板基础布置和计算─计算简图”按钮，可显示筏板所有的结果包括筏板的面筋。
2.6自动归并桩基础菜单位置：基础设计─桩基础设计─自动归并功能：桩数和承台相同的基础自动归并,钢筋自动取大值命令：AutoMergePile2.7强行归并桩基础菜单位置：基础设计─桩基础设计─强行归并功能：把被选中的桩基础按桩数相同归并到一起,钢筋取大值命令：MergePile选择承台或[E退出]<归并>: 单选、窗选或交选承台选择承台或[E退出]<归并>: 回车, 把被选中的基础按底面积大的归并到一起，高度和钢筋取大值2.8删除基础菜单位置：基础设计─桩基础设计─删除基础功能：删除基础,并自动删除扩展基础表和桩剖面大样表中内容命令：DelFound选择要删除的承台<退出>: 单选,窗选或交选承台,自动删除所选基础选择要删除的承台<退出>: 回车, 退出也可采用删除图元的Erase命令来删除。
2.9修改桩基础菜单位置：基础设计─桩基础设计─修改基础功能：弹出对话框，修改被选中的基础命令：ModFound单选要修改基础的承台<退出>: 单选承台,弹出如下对话框修改最后一种承台形式有两种XY向排列方法:矩阵形和交错形。
矩阵形：┌--------------┐交错形：┌--------┐│⊕⊕⊕││⊕││⊕⊕⊕││⊕⊕││⊕⊕⊕││⊕││⊕⊕⊕││⊕⊕│└--------------┘│⊕││⊕⊕││⊕│└--------┘2.10修改墙柱底内力菜单位置：基础设计─桩基础设计─改柱底力功能：修改被选中的墙柱在单工况下内力,并自动修改相关的基本组合、标准组合和准永久组合内力命令：ModColForc单选要修改内力的墙柱 <退出>: 单选墙肢或柱，弹出如下对话框修改墙柱单工况内力和选择工况柱弯矩和剪力正向根据柱的局部坐标方向确定，墙肢弯矩和剪力正向根据墙肢的局部坐标方向确定，墙内点I到J为局部坐标的Y方向。
选“录入柱号”时可显示墙内点号。
修改后自动重新进行本墙柱的内力组合。
2.11移动桩基础承台菜单位置：基础设计─桩基础设计─移动基础功能：移动被选中的桩基础。
注意：CAD没有自动重新计算基础命令：MoveFound输入X向和Y向移动距离(mm) <0,0>:500 输入水平移动距离500mm,回车选择要移动的承台或[P移动距离]<退出>: 单选承台, 移动被选中的桩基础当选择“验算基础”和“文本结果”命令时，输出的计算结果为移动后基础的计算结果。
2.12旋转桩基础承台菜单位置：基础设计─桩基础设计─旋转基础功能：旋转被选中的桩基础。
注意：CAD没有自动重新计算基础命令：RotFound输入逆时针旋转角度(度) <0>:30 输入30度,回车选择要旋转的承台或[P旋转角度]<退出>: 选择承台, 旋转被选中的桩基础当选择“验算基础”和“文本结果”命令时，输出的计算结果为旋转后基础的计算结果。
