实训5-水平角测回法观测记录手簿
水平角测量数据记录表[整理版]
![水平角测量数据记录表[整理版]](https://img.taocdn.com/s3/m/d7e115a5a8956bec0875e305.png)

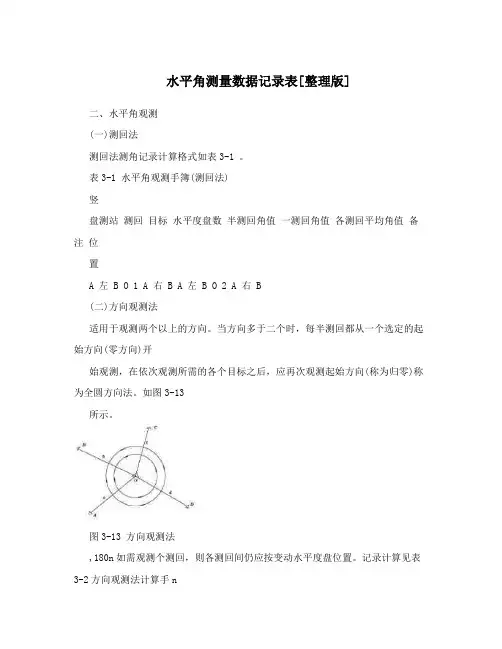

水平角测量数据记录表[整理版]
二、水平角观测
(一)测回法
测回法测角记录计算格式如表3-1 。
表3-1 水平角观测手簿(测回法)
竖
盘测站测回目标水平度盘数半测回角值一测回角值各测回平均角值备注位
置
A 左
B O 1 A 右 B A 左 B O 2 A 右 B
(二)方向观测法
适用于观测两个以上的方向。
当方向多于二个时，每半测回都从一个选定的起始方向(零方向)开
始观测，在依次观测所需的各个目标之后，应再次观测起始方向(称为归零)称为全圆方向法。
如图3-13
所示。
图3-13 方向观测法
,180n如需观测个测回，则各测回间仍应按变动水平度盘位置。
记录计算见表3-2方向观测法计算手n
簿。
表3-2 方向观测法计算手簿
测读数测目各测回归零方略图及回平均读数归零方向值 2C= 站标盘左盘右向值之平均值角值数
A
B 1 C
D
A 0
A
B 2 C
D
A
,2C,盘左读数,(盘右度数,180)手簿中两倍照准误差2C值的计算式为
提示:读数记录顺序。
实验五 水平角观测
工程测量实训水利水电工程技术学期 20 年期20 年月日０目录学生实训守则 ............................................................................. ２实训一水准仪的使用与检验 ................................................ ３实训二普通水准测量.............................................................. ７实训三四等水准测量.............................................................. ９实训四经纬仪的使用...........................................................１２实训五水平角观测...............................................................１３实训六竖直角观测及视距测量 .............................................１７实训七小范围控制测量外业 ...............................................２０实训八控制测量内业工作 ...................................................２２实训九碎部测量外业工作 ...................................................２５实训十碎部测量内业工作 .................................................２７实训十一测设的基本工作 ...................................................２９实训十二圆曲线测设及纵横断面测量................................３０实训十三建筑物的轴线放样 ...............................................３２工程测量综合实训指导书.......................................................３３学生实训守则一、严格遵守各项规章制度与操作规程二、必须在规定的时间内参加实训，原则上不准请假和迟到、早退，实训室必须保持安静，不准高声喧哗，不准乱扔纸屑、杂物。
测回法测水平角的实习报告
实习报告：测回法测水平角一、实习目的与要求1. 掌握测回法观测水平角的观测顺序、记录和计算方法。
2. 熟悉经纬仪的操作方法及水平度盘度数的配置方法。
3. 提高实际操作能力，培养严谨的科学态度和团队协作精神。
二、实习内容与过程1. 实习前的准备：了解DJ6光学经纬仪的基本构造及主要部件的名称与作用，掌握经纬仪的操作方法及水平度盘度数的配置方法。
2. 实习过程：（1）选点和观测目标：选择六个远近适中、易于瞄准、清晰可见的目标建筑，以楼角的棱线为目标。
（2）架设仪器，对中整平：将经纬仪安置在测站点上，调整三脚架高度，使经纬仪水平，并对中整平。
（3）开机开测，用盘左位置标准第一个目标作为初始方向，进行置零，并开始记录：松开照准部和望远镜的制动螺旋，通过望远镜筒上的准星、照门粗略瞄准目标，并使目标的成像位于十字丝附近，旋紧照准部和望远镜的制动螺旋，进行目镜对光和物镜对光。
注意完善调焦，并且注意消除视差。
（4）按顺时针方向瞄准第二个方向，望远镜制动，读书并记录数据，并以此测完第6个点：松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数LB，记入观测手簿。
重复以上步骤，测完其他目标点。
（5）瞄准初始方向的点，进行读书并记录，计算盘左位置的归零差，超出限差重测：松开照准部制动螺旋，逆时针旋转照准部，照准目标A，读取水平度盘读数LA，记入观测手簿。
计算盘左位置的归零差，若超出限差，则重测。
（6）换成盘右位置瞄准初始方向的点，按逆时针方向以此观测6个点，并计算各方向的2C值，检核是否超限，直至完成一个测回：松开照准部制动螺旋和望远镜制动螺旋，纵转望远镜，使经纬仪置于盘右位置。
然后照准目标B读取水平度盘读数RB，记入观测手簿。
逆时针旋转照准部，照准目标C，读取水平度盘读数LC，记入观测手簿。
依次类推，测完其他目标点。
计算各方向的2C值，检核是否超限。
（7）重复步骤（3）-（6）进行第二个测回的观测：按照上述步骤，进行第二个测回的观测。
习题答案【实验5-测回法测量水平角】
习题答案【实验5-测回法测量水平角】《土木工程测量》课程实验报告实验编号： 5实验内容：测回法测量水平角年级专业：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ ______________ ___________ ______________ ___________ ______________ ___________ ______________报告日期：________年_________月________日教师评语：成绩等级：评阅人签名：《土木工程测量》实验任务书实验五：测回法测量水平角一、目的与要求1.掌握测回法观测水平角的观测步骤及计算方法；2.进一步熟悉电子经纬仪的操作。
3.相关精度要求：1)光学对中法对中，对中误差小于1mm；2)上下半测回角值互差不得超过±40″；3)各测回角值互差不得超过±24″；4)观测值的三角形内角和与理论值（180º二、计划与仪器准备1.实验学时：2学时2.主要设备：5″级电子经纬仪 1台三角架1副花杆（辅助瞄准目标用）2根钢钎3根记录板1块三、方法与步骤1.在地面上选取彼此相距20～30m并相互能通视的三点A、B、C，形成一个三角形ΔABC。
然后分别用钢钎（或者记号笔在地面绘划十字）桩定位置；2.按照要求，分别安置、对中、整平经纬仪。
3.水平角观测：（1）上半测回（盘左，正镜）：先瞄左目标，读取水平度盘读数。
顺时针旋转照准部，再瞄右目标，读取水平度盘读数，并计算上半测回各水平角值；（2）下半测回（盘右，倒镜）：先瞄右目标，读取水平度盘读数，逆时针旋转照准部，再瞄左目标，读取水平度盘读数，并计算下半测回各水平角值；（3）检验上下半测回角值互差，并计算一测回角值。
(整理)水平角观测(测回法)记录
建设项目所处环境的敏感性质和敏感程度是确定建设项目环境影响评价类别的重要依据，环境影响评价文件应当就该项目对环境的影响做重点分析。
测站
目标
读数
半测回角度
一测回
角度
各测回平均角度
备注
盘左
盘右
° ′ ″
° ′ ″
° ′ ″
° ″
° ′ ″
2）预防或者减轻不良环境影响的对策和措施。主要包括预防或者减轻不良环境影响的政策、管理或者技术等措施。（2）区域、流域、海域的建设、开发利用规划。环境影响篇章或说明水平角观测(测回法)记录
1）规划实施可能对相关区域、流域、海域生态系统产生的整体影响。
一、环境影响评价的发展与管理体系、相关法律法规体系和技术导则的应用安全评价的原理可归纳为四个基本原理，即相关性原理、类推原理、惯性原理和量变到质变原理。天气温度日期项目名称观测者
福建建筑测量实训记录册
福建广播电视大学建筑施工与管理专业建筑测量实训记录册小组成员姓名组别指导教师教学点起止日期实训任务一（个人完成）变仪高法测量两点之间的高差班级学号姓名要求：在地面任取两个有高差的点，将仪器放置在两点之间，注意仪器到标尺之间的距离不超过100m，采用变仪高法来测量这两点之间的高差，以熟悉DS3水准仪的使用。
实训记录手薄实训名称：变仪高法测两点之间的高差___ 年 ___月 ___日天气 _____ 姓名__________测站点号后视读数／m 前视读数／m高差／mh均／mm备注仪高(1)仪高(2)实训任务二（个人完成）测回法测量水平角班级学号姓名要求：在地面上任选三个点，在其中一点安置经纬仪，采用测回法测量该点与其他两点连线之间的水平角，以熟悉经纬仪的使用。
实训记录手薄实训名称：水平角测量___ 年 ___月 ___日天气 _____ 姓名__________测站目标竖盘位置平盘读数’ ”半测回角值’ ”一测回角值’ ”备注左右左右实训任务三（小组完成）图根平面控制班级学号姓名要求：每组在预定范围内选定5点，组成闭合导线，并对导线点进行标志和编号。
按图根导线测量的技术要求进行测角和量边，最后算出各导线点的平面坐标。
实训记录手薄实训名称：闭合导线各点平面坐标测量___ 年 ___月 ___日天气 _____ 姓名__________实训任务四（小组完成）图根高程控制班级学号姓名要求：取一水准点作为高程控制点（给该水准点假定一高程值），在预定范围内选定4点，组成闭合导线，按照水准测量的技术要求进行闭合水准测量，最后算出各水准（导线）点高程。
并对所取的水准点进行附图。
实训记录手薄实训名称：闭合导线各水准点高程测量___ 年 ___月 ___日天气 _____ 姓名__________。
测回法观测水平角实验报告
测回法观测水平角实验报告
实验报告：测回法观测水平角
一、实验目的
通过测回法观测水平角实验，掌握使用测回仪测水平角的方法，了解测回仪的原理，并掌握误差分析方法。
二、实验原理
1. 测回法概述
测回法是常用于测量水平角的方法，通过在测回仪上设置灯牌
和视度筒，可以精确地测量水平角。
测回仪的使用要求平稳平面、视线开放和保持测站的稳定。
2. 实验步骤
（1）设置测站。
将测站设置在平稳平面上，保证视线开放。
（2）设置测回仪。
安装测回仪，使其水平放置。
同时设置灯
牌和视度筒。
（3）进行测量。
通过观察灯牌和视度筒，来测量角度。
三、实验结果与分析
在本次测回法观测水平角实验中，我们进行了多次测量，并对
测量结果进行了分析。
通过分析，我们可以得出以下结论：
1. 在实验中，我们发现测回法能够比较准确地测量水平角，但
也存在一些误差。
2. 在使用测回仪进行测量时，需要保证测站的平稳性和视线的
开放性，以保证测量的准确性。
3. 在进行测量时，还需要注意测量误差的分析，以找出误差点，避免误差对测量结果的影响。
四、实验总结与思考
通过本次实验，我们对测回法测量水平角的方法和原理有了更深入的理解。
同时，我们也发现了在使用测回仪进行测量时需要注意的一些细节问题，并学会了误差分析的方法。
该实验对我们今后进行相关实验研究有着重要的意义。
测回法观测水平角记录
测回法观测水平角记录
水平角观测法是指水准仪测量考虑一定精度要求下，以水准仪作工直线水平线来测量
某一点沿遥感斜面线、各水力学特征线等坡向曲线等表面的延续的朝向的测量方法。
从水准仪发出的水平线上，从两端投射至同位置的垂线，当两垂线投射朝向接近时，
垂线在水平仪上的角度形成为水平角，零值时表示水准仪上水平线没有倾斜，最大值时表
示水准仪上水平线与垂线完全呈90°角。
水平角在水准仪实验时的测量和量取，仪器是水准仪。
在此测量实验中，要求使用调
瞄棱准水准仪，棱角仪分及1′以内，用高、低视角和宽放大两个倍率，通过双眼观测棱
柱仪的视野仪读取角值，水准仪被调整到非读数条件下。
采用此法，仪器读数在1″以内
间隔可能在检定中得到准确读数，确保实验结果准确。
水平角测量时，须在合适的光照情况下，以被测物体的不变部分作为观测点，安装水
准仪上事先调整好的中心台，以水准仪正面的水平线垂直于被测物体，以角柱仪的两个眼
睛穿过中心台，观测被测物体的两端，当两个视线不再变化，拧好检定支承上的松紧螺栓，停止观察时，在两点沿水平仪上表面所形成的锐角为水平角。
根据角度参数不同，实验结
果也就有所变化；在水准仪角度读取结束后，需要将水准仪调整至无读数条件，然后逐步
收回水准仪，以保持观测精度。
《工程测量》实习各种记录表格指导
导线水平角观测(测回法)测站点号目标点号竖盘位置水平角观测备注水平度盘读数半测回角值一测回角值º′″º′″º′″导线距离测量记录线段距离观测往测返测往返差(m)距离平均值(m)相对精度分段观测值(m)总长(m)分段观测值(m)总长(m)附表三:闭合导线坐标计算表点号观测角(°′″)改正数(°′″)改正角(°′″)坐标方位角a(°′″)距离D(m)增量计算值改正后增量坐标值点号△x (m) △y (m) △x (m) △y (m) x (m) y (m)1====== == ==12 23 34 4 1 1 2计算略图总和辅助计算附表四:地形碎部测量手簿测站: 后视点: 仪器高: 组别: 测站高程:照准点号下丝读数上丝读数视距间隔中丝读数v竖盘读数L垂直角α水平距离D高差h高程H附表五:变动仪器高法水准测量记录表格日期仪器编号观测天气地点记录测站测点后视读数前视读数高差(m) 平均高差(m) 高程(m) 备注计算检核略图闭合水准路线成果计算表第组年月日测段编号测点距离L(m)实测高差(m)改正数(m)改正后的高差(m)高程(m) 备注112 23 34 41 ∑辅助计算f h= L= v=―f h/L=f h容= ±40√L=(L为水准路线长度,以公里计)纵断面水准测量记录手簿测站桩号水准尺读值高差仪器视线高程高程后视前视中间视+ —1 2 3 4 5 6 7 8 9 10横断面水准测量记录手簿测站桩号水准尺读值仪器视线高程高程备注后视前视中间视1 2 3 4 5 6 7 8 9 10。
测回法观测水平角实验报告(原创)
测回法观测水平角实验报告实验目的本实验旨在通过测回法观测水平角的方法，来熟悉测量仪器的使用和实际测量技巧，从而提高测量实践能力。
实验原理测回法观测水平角是在望远镜指向参考点方向的同时记录望远镜刻度盘与支架刻度盘的读数，再将望远镜水平转动一定角度后记录望远镜和支架刻度盘的读数，计算两次读数之差，即为转动的水平角。
实验仪器与设备本次实验需要使用的仪器和设备有： - Tiangong Level测量仪 - 测址杆 - 测量笔实验步骤1.确认仪器是否正常，将测址杆放置在即将观测的参考点处。
2.调整水平仪使其水平，记录刻度盘读数A1和A2，分别为望远镜刻度盘和支架刻度盘的读数。
3.调整望远镜将指向参考点，记录刻度盘读数B1和B2。
4.望远镜水平转动一定角度，记录刻度盘读数C1和C2。
5.统计数据，计算水平角，计算公式为：水平角=360(B1+B2-C1-C2)/(2刻度值)，其中刻度值为仪器的最小刻度值。
6.对计算结果进行比较和分析，讨论存在的误差和改进方法。
实验结果与分析本次实验共进行了3次观测，计算出的水平角分别为：23.4°、23.7°和23.5°。
三次测量结果的误差较小，说明实验操作准确，但仍有部分误差可能是由于人为等原因引起。
为减少误差，可以加强观察刻度盘时的精度，同时尽可能采用多次测量求平均值的方法。
通过本次实验，我熟练掌握了测回法观测水平角的方法和技巧，对测量仪器的使用有了更深刻的了解和掌握。
实验结果表明，准确地测量需要仪器的精度和测量人员的经验配合才能达到最佳效果，额外采用多次测量并统计平均值可以有效减小误差。
测回法测量水平角实验报告
测回法测量水平角实验报告测回法测量水平角实验报告一、实验目的本实验旨在通过使用测回法测量水平角的方法，掌握测角仪的使用技巧，了解水平角的测量原理，并通过实际操作来验证测回法的准确性和可行性。
二、实验器材与原理1. 实验器材：- 测角仪：用于测量水平角的仪器，通常由一个旋转的水平盘和一个固定的视线器组成。
- 测量杆：用于测量目标点的高度差。
2. 实验原理：测回法是一种通过测量水平角来确定两个目标点之间的水平距离的方法。
其原理基于以下两点：- 水平角：水平角是指测量点与参考点之间的水平方向的夹角。
- 视线：视线是从测量点通过测角仪视线器所看到的目标点的直线。
三、实验步骤1. 设置参考点：在实验区域内选择一个参考点，可以是一个固定的物体或标志物，并将其标记出来。
2. 测量目标点高度差：使用测量杆测量目标点与参考点之间的高度差，并记录下来。
3. 定位测量点：选择一个目标点作为测量点，并将其标记出来。
4. 测量水平角：将测角仪放置在测量点上，并通过旋转水平盘，使视线器对准参考点。
记录下测量得到的水平角。
5. 计算水平距离：利用测回法的计算公式，根据测量得到的水平角和目标点的高度差，计算出两个目标点之间的水平距离。
四、实验结果与分析在实验过程中，我们选取了一个标志物作为参考点，并选择了两个目标点进行测量。
通过测量杆测量得到的目标点的高度差为2.5米。
在测量水平角时，我们将测角仪放置在测量点上，并通过旋转水平盘，使视线器对准参考点。
最终测得的水平角为30度。
根据测回法的计算公式，我们可以计算出两个目标点之间的水平距离。
根据公式：水平距离 = 高度差 / tan(水平角)，代入实际数值进行计算，得到水平距离为8.66米。
通过与实际测量距离的对比，我们可以看出测回法测量水平角的方法具有一定的准确性和可行性。
然而，在实际操作中，由于测角仪的精度以及人为误差的存在，测量结果可能会有一定的误差。
因此，在实际应用中，需要根据具体情况进行误差分析和修正。
测回法水平角观测步骤
测回法水平角观测步骤
测回法水平角观测步骤如下：
1. 在测站点O 安置经纬仪，在A、B 两点竖立标杆，观测者用望远镜瞄准标杆A，读取水平度盘读数，记入观测手簿。
2. 松开水平制动螺旋，顺时针方向转动照准部，用望远镜瞄准标杆B，读取水平度盘读数。
3. 以上步骤称为上半测回，其观测角值β左=β1。
4. 倒转望远镜，使竖盘位于望远镜的盘左位置。
松开水平制动螺旋，逆时针方向转动照准部，用望远镜瞄准标杆A，读取水平度盘读数。
5. 松开水平制动螺旋，继续逆时针方向转动照准部，用望远镜瞄准标杆B，读取水平度盘读数。
6. 以上步骤称为下半测回，其观测角值β右=β2。
7. 上半测回和下半测回构成一测回，其观测角值β=（β1+β2）/2。
8. 若观测的是多个测回，则应根据测回数n，按180°/n 的差值，变换水平度盘起始位置。
习题答案【实验5-测回法测量水平角】
《土木工程测量》课程实验报告实验编号： 5实验内容：测回法测量水平角年级专业：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ _________________________ _________________________ _________________________ ______________ 报告日期：________年_________月________日《土木工程测量》实验任务书实验五：测回法测量水平角一、目的与要求1.掌握测回法观测水平角的观测步骤及计算方法；2.进一步熟悉电子经纬仪的操作。
3.相关精度要求：1)光学对中法对中，对中误差小于1mm；2)上下半测回角值互差不得超过±40″；3)各测回角值互差不得超过±24″；4)观测值的三角形内角和与理论值（180º。
二、计划与仪器准备1.实验学时：2学时2.主要设备：5″级电子经纬仪 1台三角架1副花杆（辅助瞄准目标用）2根钢钎3根记录板1块三、方法与步骤1.在地面上选取彼此相距20～30m并相互能通视的三点A、B、C，形成一个三角形ΔABC。
然后分别用钢钎（或者记号笔在地面绘划十字）桩定位置；2.按照要求，分别安置、对中、整平经纬仪。
3.水平角观测：（1）上半测回（盘左，正镜）：先瞄左目标，读取水平度盘读数。
顺时针旋转照准部，再瞄右目标，读取水平度盘读数，并计算上半测回各水平角值；（2）下半测回（盘右，倒镜）：先瞄右目标，读取水平度盘读数，逆时针旋转照准部，再瞄左目标，读取水平度盘读数，并计算下半测回各水平角值；（3）检验上下半测回角值互差，并计算一测回角值。
4.分别以A、B、C作为安置仪器点，依次观测ΔABC的三个水平内角∠ABC、∠BCA、∠CAB。
