电路系统施工图纸中的符号解释
电气图纸各符号代表含义
电气图纸各符号代表含义Company number：【0089WT-8898YT-W8CCB-BUUT-202108】一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设FC-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC型号含义：ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/ RVV2* BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS2*24/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为。
电气图纸各符号代表含义
电气图纸各符号代表含义 This manuscript was revised on November 28, 2020一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设FC-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC型号含义：ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/ RVV2* BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS2*24/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为。
33、水电图纸上各种符号的意义
引自电气设计工程师培训班资料水电图纸上各种符号的意义SC: 钢管PC: PVC聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线PE: 接地(黄绿相兼)PEN: 接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红)KV: (电压)千伏BV: 散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内点这免费下载施工技术资料SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上SR-沿钢线槽BE-沿屋架或跨屋架CLE-沿柱或跨柱SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设PR-塑料线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设导线敷设部位的标注AB-沿或跨梁（屋架）敷设BC-暗敷在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设。
T电路系统施工图纸中的符号解释
配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关. 电流互感器型号：电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??DZ47/3P-63A－－－三相整定值为63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA （暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。
水电图纸上各种符号的意义
水电图纸上各种符号的意义分享分享是一种美德关闭水电图纸上各种符号的意义SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

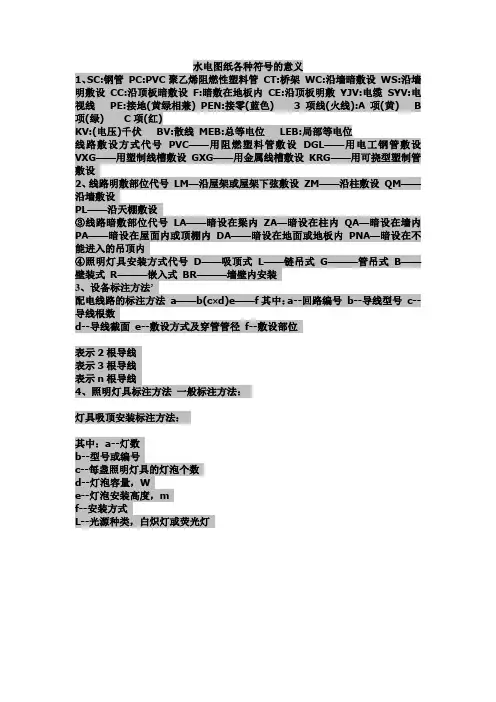

水电图纸各种符号的意义
水电图纸各种符号的意义
1、SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)
KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位
线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设
2、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装
3、设备标注方法’
配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数
d--导线截面e--敷设方式及穿管管径f--敷设部位
表示2根导线
表示3根导线
表示n根导线
4、照明灯具标注方法一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯。
电气图形符号大全 强电系统图符号表示含义汇总
电气图形符号大全强电系统图符号表示含义汇总电气图形符号在电气工程中起到重要的作用，能够精确且简洁地表示不同元件、设备及其功能。
强电系统是电力系统中的一个重要组成部分，涉及高电压、高电流等特点，因此其图形符号的表示意义也相对复杂。
本文将为您介绍电气图形符号的大全，包括强电系统图符号的表示含义汇总。
第一部分：电气图形符号大全在电气工程中，电气图形符号主要用于绘制电路图、电气原理图等，以表示电器元件、电器设备及其功能。
以下是一些常见的电气图形符号：1. 电源：代表电路的能量来源，通常表示为一个圆形或长方形，内部标注正负极。
2. 电池：表示电源的一种常见形式，通常用一个或多个平行线来表示。
3. 开关：用于控制电路通断的元件，通常用一个或多个交叉线来表示。
4. 灯泡：用于表示电路中的光源，常见的图形符号是一个泡形，中间带有线代表灯丝。
5. 电阻器：表示电路中的电阻元件，通常用一个波浪线表示。
6. 电容器：表示电路中的电容元件，通常用两个平行线表示，并在中间加上一个小弯曲线。
7. 电感器：表示电路中的电感元件，通常用一个平行线和一个小弯曲线表示。
8. 传感器：表示能够将某种物理量转换为电信号输出的元件，不同类型的传感器有不同的图形符号。
9. 变压器：用于改变电压大小的元件，通常用两个并排的圆形表示。
10. 发电机：表示能够将机械能转换为电能的设备，通常用一个波浪线表示。
以上仅是电气图形符号大全中的一部分，在实际应用中还有很多其他的符号。
通过合理运用这些符号，可以清晰地表示电路结构、功能关系及设计意图。
第二部分：强电系统图符号表示含义汇总强电系统是指额定电压高于220V的电力系统，包括高压配电系统、发电系统、变电站等。
其图符号的表示含义相对复杂，以下是一些常见的强电系统图符号及其含义：1. 断路器：用于控制电路的开关，能够承受和断开较高电流。
2. 隔离开关：用于隔离或切断电路，通常用于对设备进行维修或检修。
3. 熔断器：用于保护电路和设备，当电流超过额定值时会自动断开。
电气原理图常用符号
电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。
2. 直线：用一条直线表示。
3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。
4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。
5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。
6. 开关：用一个直线连接两条平行线，表示开关的开闭。
7. 电阻：一个平行线与中间相连的直线表示。
8. 电感：两个半圆线和直线相连表示。
9. 电容：两条平行线和中间相连的直线表示。
10. 变压器：两组平行线和相连的直线表示，表示电压的变换。
11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。
12. 三极管：三个箭头方向相反的箭头组成一个三角形。
13. 晶体管：三个箭头方向一致的箭头组成一个三角形。
14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。
15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。
电气图纸符号表示大全
电气图纸符号表示大全电气图纸是电气工程中非常重要的一部分，用于将电气设备及其连接关系以图像的形式表达出来。
而图纸中的符号，则是一种标准化的图形化表示方法，用于表示各种电气元件、设备和电路的特性及其连接方式。
了解和掌握电气图纸中的符号表示对于电气工程师和技术人员来说至关重要。
本文将为您介绍一些常见的电气图纸符号表示，方便您在实际工作中的应用。
一、电源符号1. 直流电源：表示为一条长直线，两端有加号和减号标识。
2. 交流电源：表示为一个波浪线，其中带有峰和谷。
3. 电池：表示为两条平行的线，下面有一个短的垂直线。
二、开关符号1. 单刀单掷开关：表示为一个连接着直线的弯曲箭头。
2. 双刀双掷开关：由两个单刀开关并排而成，中间有一个连接着的直线。
3. 开关按钮：表示为一个长方形中央有一个小圆点，表示按下按钮时闭合。
三、保护装置符号1. 保险丝：表示为一条细线，中间有一个融化的部分。
2. 断路器：表示为一个中间有一个带有刀片开关的圆圈。
3. 接地符号：表示为一个倒三角形，倒三角形内有一条水平线代表大地。
四、传感器符号1. 温度传感器：表示为一个弯曲的弧线，上面有一个带有"T"字母的小圆点。
2. 压力传感器：表示为一个弯曲的弧线，上面有一个带有"P"字母的小圆点。
3. 光传感器：表示为一个弯曲的弧线，上面有一个带有"L"字母的小圆点。
五、电动机符号1. 直流电动机：表示为一个带有集电刷的圆圈，上面有"+"和"-"表示极性。
2. 交流电动机：表示为两个平行的线，上面有一个绕组。
3. 伺服电动机：表示为一个圆圈，里面有一个带有箭头的弯曲线。
六、电阻符号1. 固定电阻：表示为一个螺旋形。
2. 可变电阻：表示为一个带有箭头的螺旋形，箭头表示可调。
七、变压器符号1. 单相变压器：表示为两个相互连接的线圈。
2. 三相变压器：表示为三组相互连接的线圈。
电气施工图中的一些符号解释
电气施工图中的一些符号解释符号解释1、电气图中BV-3*2.5PC20WC-SCE是什么意思？BV指聚氯乙烯绝缘绝缘电线，3*2.5指3根芯线为2.5平方毫米粗的导线，PC20WC指电线穿φ20的硬塑料管在墙内暗敷，SCE指在吊顶内穿金属管敷设。
2、电气施工图配电箱中C65N-2/1P,ie=10A,BV(3*2.5)G15-Wc 分别代表什么意思？C65N-2/1P 表示 1P+N 就是单片两进两出 65ABV(3*2.5)G15-Wc是阻燃铜芯线，导线截面是3*2.5平方，钢管敷设，管径是15；敷设在墙内。
3、电气施工图配电箱中C65N-2/1P,IE=10A BV(2*2.5+1*2.5)G15-WE,BE分别代表什么意思？C65N-2/1P 只有一对接点的施耐德牌微断IE=10A 国标额定电流10ABV(2*2.5+1*2.5)不明白BV为铜塑线2*2.5为两根2.5平的铜塑线 1X1.5指地线的截面积，G15为安装设备型号， WE安装方式，BE 沿屋架或跨屋架敷设。
4、L1 C65N-1P+N16A BV-3*2.5 KBG20 ACC WL1 电气系统中表示什么意思？L1 A相，C65N-1P +N16A 施耐德C65N系列断路器双进双出带漏电保护额定电流16A，BV-3*2.5 3根2.5mm2的聚氯乙烯铜导线，KBG20 穿20的KBG管，ACC暗敷在不能进入的顶棚内，WL1 是回路序号。
5、C65N-C10A/1PWL1 BV-3X2.5mm2 JDG20 WC 什么意思？C65N-C10A/1P 断路器（空开允许65的空气开关,也就是漏电保护），10A是最大通过电流，1P是指有几个位，WL1 回路代号，BV-3X2.5mm2 聚氯乙烯绝缘3相线截面积2.5mm2，JDG20－穿直径20的JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)，wc：暗敷设在墙内。
6、C65N-D16A/2P+vigi l△n=30mA是什么意思啊？C65是型号名称，N表示：分断能力为6000A，D表示：D型脱扣曲线，也就是动力保护，比如电动机之类的，16A表示：额定电流为16A，2P表示：2级可以接2个火线或一火线一零线，vigi l△n=30mA表示漏电保护附件，额定剩余动作电流为30mA。
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
学习水电图纸上各种符号
学习水电图纸上各种符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯CAD快捷键大全L=直线；PL=多段线；U回车=Ctrl+z=后退；D=修改，调整；REC=矩形；C=圆；TR=修剪；O=偏移；XL=放射线；X=分解；CO=复制；M=移动；MI=镜像；BR=打断；POL=多边形；LEN=拉长；S=拉伸；ME=等分；E=删除；E回车ALL回车=全部删除；AR=阵列；RO=旋转；SC=比例缩放；END=端点；MID=中点；PER=垂足；INT=交足；CEN=圆心；QUA=象限点；TAN=切点；SPL=曲线；DIV=块等分；PE=编辑多边线；NOD=节点；F=圆角；CHA=倒角；ST=文字样式；DT=单行文字；T=多行文字；ED=编辑文字；A=弧；H =填充；HE=编辑填充；B=创建临时图块；W=创建永久图块；I=插入图块；LA=图层；MA=吸管加喷枪；（） PAR=平行线；FRO=正交偏移捕捉；SKETCH=徒手画线；DO=圆环；RAY=射线；AL=对齐；REG=面域；AA=求面积周长；SU=减集；UNI=加集；IN=交集；BO=提取轮廓；REV=二维旋转成三维；EXT=拉伸；UCS=三维坐标；ROTATE3D=三维旋转；MIRROR3D=三维镜像；3A=三维阵列；SURFTAB=曲面网格；TXTEXP=分解文字；CTRL+P=打印；（一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令： PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令： CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放： P, *PAN（平移）5、尺寸标注： DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）。
电路系统施工图纸中的符解释完整版
电路系统施工图纸中的符解释标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关 LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关. 电流互感器型号：电流互感器 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思DZ47/3P-63A－－－三相整定值为 63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆 5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。
电工图纸字母符号大全
电工图纸字母符号大全引言：在电气工程设计和电气设备安装过程中，电工图纸是一种重要的工具。
电工图纸使用了一系列的符号和标记来表示不同的电气元件和电气连接。
这些符号和标记的使用使得电工图纸能够清晰地传达电气系统的结构和功能。
在本文中，我们将介绍一些常用的电工图纸字母符号，这些符号可用于表示各种电气元件和连接。
对于电气工程师和电气技术人员来说，熟悉这些符号和标记是非常重要的，因为它们在设计和安装过程中被广泛使用。
一、电气设备符号：1. M：表示电动机。
电动机在电气系统中起到转换电能为机械能的作用。
它是电气设备中最常见的一种。
2. G：表示发电机。
发电机是将机械能转换为电能的设备。
它通常与燃气发动机或柴油发动机配合使用，用于发电站和其他应用中。
3. T：表示变压器。
变压器是将交流电能转换成不同电压的设备。
它在输电和配电系统中起着至关重要的作用。
4. P：表示发电厂。
发电厂是大规模发电的设施，通常由发电机和发电设备组成。
5. R：表示电阻。
电阻是电气元件中常见的一种，用于控制电流和电压。
6. C：表示电容器。
电容器是一种储存电荷并能够释放电荷的设备，它通常用于滤波和限制电流。
7. L：表示电感器。
电感器是一种以磁场存储和释放能量的设备，它在电路中起到滤波和稳定电流的作用。
8. S：表示开关。
开关是控制电路中电流通断的设备，它通常用于控制电气设备的开关。
9. F：表示保险丝。
保险丝是一种用于保护电路的安全装置，当电流超过安全限制时，保险丝会熔断以保护电路和设备。
二、电气连接符号：1. +：表示正极。
正极是电池或电源的电流输出端。
2. -：表示负极。
负极是电池或电源的电流输入端。
3. A：表示安培。
安培是电流单位的缩写，用于表示电流的强度。
4. V：表示伏特。
伏特是电压单位的缩写，用于表示电压的大小。
5. Hz：表示赫兹。
赫兹是频率单位的缩写，用于表示电流或电压的周期性变化。
6. W：表示瓦特。
瓦特是功率单位的缩写，用于表示电路的能量转换。
工程施工电器符号
工程施工电器符号在工程施工中，电气设计图纸是工程师和施工人员共同遵循的重要文件之一。
电气设计图纸上通常会包含各种电气设备和元件的符号，这些符号是根据特定的标准和规范来制定的。
各种电气设备和元件的符号各不相同，但都具有一定的规律和特点，只有掌握了这些规律和特点，才能正确地理解和应用电气图纸上所表示的设备和元件。
1. 开关符号在工程施工电器符号中，开关符号是最为常见的符号之一。
开关通常用来控制电路的通断，是电气系统中的重要元件。
根据不同的开关类型和功能，其符号也有所不同。
常见的开关符号包括单极开关、双极开关、三极开关、按钮开关等。
例如，单极开关符号为一个简单的直线，表示只有一个控制触点，用来控制电路的合闸和分闸。
2. 插座符号插座是供电器插头插入以接通电源用的电气设备。
在工程施工电器符号中，插座符号通常表示为一个带有插头的长方形，用来表示插座的形状和位置。
插座符号可以根据插座类型的不同做出不同的表示，如普通插座、复合插座、地插插座等。
3. 灯具符号灯具是电气设备中的一种，用于照明作用。
在工程施工电器符号中，灯具符号通常表示为一个带有灯泡的圆形或长方形，用来表示灯具的位置和类型。
不同类型的灯具在电气设计图纸上有着不同的符号表示，如LED灯、荧光灯、射灯、节能灯等。
4. 电线符号电线是电气设备中的重要组成部分，用来传输电流。
在工程施工电器符号中，电线符号通常表示为一条直线，用来表示电线的走向和连接方式。
电线符号可以根据电线种类和用途的不同做出不同的表示，如电源线、控制线、信号线等。
5. 电缆符号电缆是将多根电线组合在一起形成的电气传输设备。
在工程施工电器符号中，电缆符号通常表示为一组相连的直线，用来表示电缆的走向和连接方式。
电缆符号也可以根据电缆种类和用途的不同做出不同的表示，如电力电缆、通信电缆、控制电缆等。
6. 电机符号电机是用来转换电能为机械能的电气设备。
在工程施工电器符号中，电机符号通常表示为一个带有转子和定子的圆形，用来表示电机的类型和功率。
水电图纸常用符号解释.
水电图纸常用符号解释.水电图纸常用符号解释一、字符，符号SC:钢管 PC:PVC聚乙烯阻燃性塑料管CT:桥架 WC:沿墙暗敷设WS:沿墙明敷设 CC:沿顶板暗敷设F:暗敷在地板内 CE:沿顶板明敷YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式 L——链吊式 G———管吊式B——壁装式 R———嵌入式 BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数d--导线截面 e--敷设方式及穿管管径 f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数 d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯二、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC:钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE:接地(黄绿相兼)PEN：接零(蓝色）3项线（火线)：A项(黄) B项（绿）C项(红）KV: (电压）千伏BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG--用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL--沿天棚敷设线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA-暗设在墙内PA—-暗设在屋面内或顶棚内DA—-暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a--b（c×d)e--f其中:a--回路编号b-—导线型号c——导线根数d-—导线截面e-—敷设方式及穿管管径f——敷设部位灯具吸顶安装标注方法：其中：a——灯数b-—型号或编号c—-每盏照明灯具的灯泡个数d——灯泡容量,We-—灯泡安装高度，mf-—安装方式L--光源种类,白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看,符号，字母含义等配电系统图上的符号系统图中某线路上标有：ZR-YJV-4＊25+1*16—CT—SC80-ACCZR 表示阻燃YJV——交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4＊25+1＊16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示:暗敷设在不能进人的吊顶内BV(2*6+E6）SC20-C:BV：是聚氯乙烯绝缘电线2＊6+E6）：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20—C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思,185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L—-—-火线、N----零线、G---地线、插座内部有此符号标识。
电气设计图纸中字母符号含义
电气设计图纸中字母符号含义学习电气需要我们进行各种电气图纸的识别。
有人说电气图纸很难识别，各种符号真的傻傻分不清，如果你连最基础的电气符号，都不能够识别清楚，又怎么能够期望自己可以看懂电气图呢所以第一步要做的就是了解熟悉各种电气符号，这篇帖子希望可以帮助大家快速读懂电气图纸！（图片来源于网络）01图纸中AL、AW、HAL、SAL、SBX、AP具体含义如下：1、AL代表照明配电箱2、AW代表电表箱3、HAL代表（EW）DD手车式4、SAL代表引下线与金属物体之间的空气中距离(M)5、SBX代表水表箱6、AP代表动力配电箱。
电气原理图标注：常见的有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT时间继电器、KS速度继电器、FR热继电器、SB按钮、SQ行程开关。
元件技术数据：1、电气元件明细表：元器件名称、符号、功能、型号、数量等。
2、用小号字体注在其电气原理图中的图形符号旁边。
02电气图纸中各个开关含义及字母的意思（1）NHYJV-5X6-CT,SC25-WE,CE,表示型号为5根6平方铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆经电缆桥架敷设，再穿25mm钢管，沿墙，沿顶棚明敷。
（2）DPNVigi-20A,表示型号为DPNVigi，额定电流为20A的漏电断路器。
（3）CPM-R40TA,表示电涌保护器,通流容量40KA；保护水平≤1.8，额定工作电压380V；响应时间25ns，外形尺寸117*71.4*77.5（4）KBO-32C/M23.06MF,表示KBO系列控制与保护开关，意思是KBO—32主体+M型热脱扣器，额定电流23A+06MF型辅助触头。
作用，就地控制非频繁起动的电动机负载，功率为380V/10KW，二次控制电源380V，要求故障信号和等待信号。
03常用的电气、弱电图例电气图例：建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
电路系统施工图纸中的符号解释
配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??DZ47/3P-63A－－－三相整定值为63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电系统图上的符号
系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC
ZR 表示阻燃
YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆
4*25+1*16是线的平方数
SC是表示水煤气钢管
CT是表示电缆桥架敷设
80说的是公称直径既不是外径也不是内径
ACC是表示：暗敷设在不能进人的吊顶内
BV(2*6+E6)SC20-C：
BV：是聚氯乙烯绝缘电线
2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷
“LGJ185/25”
LGJ是钢芯铝绞线的意思，
185是指导线的截面积，
25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路
在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：
转换开关LW5-16 YH3/3 字母和数字分别表示的是:
LW--万能转换开关的"万能"的反拼音;
5--设计序号;
16--开关触头能承受的额定电流;
Y--电压;
H--转换的"换"的拼音首字母;
3--三相;
3--三节.
LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关. 电流互感器型号：
电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：
L--电流互感器;
M--母线穿芯式;
ZJ--浇铸绝缘;
1--设计序号;
0.66--额定电压;
150/5--此电流互感器的变比.
瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：
RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;
C--插入式;
1--设计序号;
10A--额定电流
在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??
DZ47/3P-63A－－－三相整定值为63A的空气开关；
YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；
SC40 －－－－穿规格为40的焊接钢管
FC－－－－－暗敷在地面内
WC－－－－－暗敷在墙内
线路敷设方式标注
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：F
几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）
所以...你提供的字应该这么理解...
YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；
SR/SC40——线槽敷设或穿规格40的钢管敷设；
WC——暗敷设在墙内；
CC——暗敷设在屋面或顶板内。
PE:设备容量，也就是所有设备标牌上的额定功率之和
KX：需要系数，COSφ：功率因数，这俩个值是查表查的见《全国民用建筑工程设计技术措施》表2.5.2-2及表22.2.8
ljs：计算电流Pjs:计算功率
Pjs=Pe X Kx
Ijs=Pjs/1.73/0.38/COSφ （三相负荷）
Ijs=Pjs/0.22/COSφ （单项负荷）
DPNa Vigi C16/2P N1 ZRBV-3X4-PVC20-FC/WC 照明 1.5KW
DPNa 是梅兰日兰的牌子
vigi 漏电开关的意思有的表示漏电开关的方法还有在品牌后面加ELE或者LE,如，DPNaELE 或者DPNaLE 的意思也是漏电开关的意思
有的会在图上用这样表示加个圈
C16/2P表示两相 16A
ZRBV-3X4-PVC20-FC/WC 这个就不说了吧，上面就有 WC墙面敷设
照明就是表示照明
1.5KW 就是这个开关所有连接的灯具功率的最大和值
ZR 阻燃
YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
SC 穿焊接钢管敷设
3*95+2*50 3芯95+2芯50
例子:
W1 CDM7-125M/3P-50A NHYJV-5X16 SC40 CT/CC
W1、W2、W3 回路编号，也可用P1、P2、P3 或者N1、N2、N3…表示
CDM7-125M/3P-50A 德力西CDM7塑壳断路器，（一般这个位置表示断路器品牌型号）。
NHYJV-5X16 耐火型铜芯铠装交联聚氯乙烯绝缘，聚氯乙烯护套电力电缆5根16平方，（一般这个位置表示的是用什么型号的电线）。
SC40 穿DN40焊接钢管敷设，（一般这个位置表示的是电线穿什么管，直径多大）。
CT/CC
例如：S941N-C16 N1-L1-BV-2x2.5-KBG20-FC/ACC
S941N-C16:是断路器的型号
N1不知道什么意思
L1: L是line 线路或回路的意思,1是编号。
BV：是铜芯聚氯乙烯绝缘电线
BVV:表示双层绝缘保护铜芯聚氯乙烯绝缘电线2X2.5：是2根截面为2.5mm2的导线。
KBG20：电线管，直径20
FC：是暗敷设在地面内
ACC：是暗敷设在不能进人的吊顶内
cc:表示暗敷设在能进人的吊顶内
PVC20：直径20mm pvc管。
