设备布置图规定
设备布置图概述
向上由左到右排列,标明标高。如±0.00、 +7.00平面等。
节目录 主菜单
立面图: 表达设备沿高度方向的布置安装情况。 沿着建筑物垂直方向剖切得到的立面剖视图。
要求:在平面图上注明剖切位置,在立面图的下方注明 剖视名称。
节目录
主菜单
三. 设备布置图的标注
设备布置图的标注内容:包括厂房建筑定位轴线的编号, 建(构)筑物及其构件的尺寸,设备的定位尺寸和标高,设备 的位号、名称及其他说明等。
厂房建筑 设备
按土建专业图样要求标注建筑物和构筑物 的轴线号及轴线间尺寸,并标注室内外的 地坪标高。
在平面图上标注设备的定位尺寸
设备标高 在剖面图上标注设备高度方向的尺寸
(一) 设备布置图的一般规定
1. 分区
设备布置图是按工艺主项绘制的,当装置界区范围较大而 其中需要布置的设备较多时,设备布置图可以分成若干个小区 绘制。各区的相对位置在装置总图中表明,分区范围线用双点 画线表示。
节目录 主菜单
1、分区 ——首页图
BJ 170000 N
11区
12区
BJ 0.00E
BJ 86000 N
设备布置图
尺寸和标注
平面图和剖面图中要标注的内容 及一些必要说明
安装方位标
确定设备安装方位的基准,一般画 在图纸的右上方
标题栏
注写图名、图号、比例、设计者等
节目录 主菜单
节目录 主菜单
节目录 主菜单
节目录 主菜单
二. 设备布置图的视图表达
设备布置图应以管道及仪表流程图、土建图、设备表、设 备图、管道走向和管道图及制造厂提供的有关产品资料为依据 绘制。绘制时,设备布置图的内容表达及画法应遵守化工设备 布置设计的有关规定HG 20546-1992。
化工CAD图纸的一般规定
一.制图的一般规定1.图纸规格图纸规格按国家机械制图标准,规定如下:说明:必要时允许将表中幅的一边加长,其加长量应为基本幅面一边边长的1/4倍数;工艺图中应尽量避免采用“0”号图纸,一般采用“1”,“2”号图纸(可加长)。
2.图签规定说明:图签50×180mm;图签中(1)填图名,(2)填工程名称,(3)填图号。
3.图面线条的规定见表格。
二.带控制点工艺流程图的绘制1.图面一般采用1号图,按车间或工段绘制,必要时可加长,加长时按长边的1/4倍数进行。
2.比例设备可采用1:100(1:50),整个图面可不按比例。
3.基本内容1)工艺过程的全部设备。
2)全部物料管道及其阀门,重要的管件如过滤器、阻火器等。
3)辅助管道、公用工程管道,除表示出阀门和管件外,只需标出与设备衔接部分(不必绘总管)。
4)全部控制点符合,调节系统,联锁系统。
4.设备位号的编制带控制点工艺流程图上的设备必须标注设备位号和名称。
其他所有图纸和表格上的设备位号和名称必须与流程图保持一致。
设备的位号编制如下:设备分类号车间代号,由指标教师给出工段(主项)代号,由指标教师给出设备顺序号,取两位数字,如01,02,11,12相同设备的尾号,大写英文字母A、B、C,如P-101A,T-X X XX A(0.9mm)X X 塔设备名称设备分类号5.工艺设备的表示1)一般工艺设备以图例为基础按1:100比例绘制,对于过小或过大的设备或机器可适当放大或缩小,在绘制的工艺设备上方或下方标注设备位号或名称,建议静设备标注在上方,动设备标注在下方。
若设备重叠,反映不清楚,可在设备旁,加注设备位号。
2)设备高度的位置,应按设备布置图上的楼层绘制。
3)对塔类设备(板式塔)应注明塔板数和进出物料的塔板数。
4)设备上支撑件(如支座、裙座、支耳)可不画出,但连接在设备上的仪表控制点,取样阀门需标出。
5)对于技术改造或扩建项目,原有设备和管线需要表示时,用点划线表示。
设备图纸管理制度内容
设备图纸管理制度内容一、总则1. 为规范设备图纸的管理,提高图纸利用效率,保障图纸的安全性和保密性,制定本制度。
2. 本制度适用于公司内所有部门和人员,包括设备图纸的制作、修改、审批、归档、存档等一系列管理行为。
3. 所有相关人员应严格按照本制度执行,不得私自篡改、传播、丢失、泄露公司的设备图纸。
4. 设备图纸的管理主体为公司设备管理部门,设备管理部门负责制定具体实施细则,并对执行情况进行监督和检查。
5. 设备图纸管理制度的最终解释权归公司设备管理部门所有。
二、设备图纸的分类和编号1. 设备图纸按照不同的用途和属性进行分类,主要分为设计图纸、施工图纸、使用说明书等。
2. 设备图纸应根据一定规则进行编号,编号应包含设备名称、图纸类型、版本号等,以便于查找和管理。
三、设备图纸的制作和修改1. 设备图纸的制作应由专业人员进行,确保图纸的准确性和完整性。
2. 设备图纸如需修改,必须经过相应的审批程序,由专人负责记录修改内容,并保留原始图纸的备份。
四、设备图纸的审批和归档1. 设备图纸的审批应按照公司相关规定进行,确保审批程序的透明和规范。
2. 审批通过后的设备图纸应归档妥善保管,标明归档日期和审批人员,便于查询和追溯。
五、设备图纸的存档和保密1. 设备图纸的存档应按照规定的期限进行,过期的图纸应及时销毁或归档转存。
2. 设备图纸的保密性必须得到保障,不得随意外传或放置在无关人员可接触的地方。
六、设备图纸的调阅和管理1. 设备图纸的调阅应由责任人员审批,并进行相应的记录和登记。
2. 设备图纸的管理应定期进行检查和清点,确保图纸的完整性和安全性。
七、设备图纸的使用和处置1. 设备图纸只能按照规定的用途使用,不得私自外传或用于违法活动。
2. 设备图纸的处置应按照公司相关规定进行,包括报废、销毁、归档等处理方式。
八、违规处理对违反设备图纸管理制度的人员,将按照公司相关规定进行处理,包括警告、处罚甚至辞退等措施。

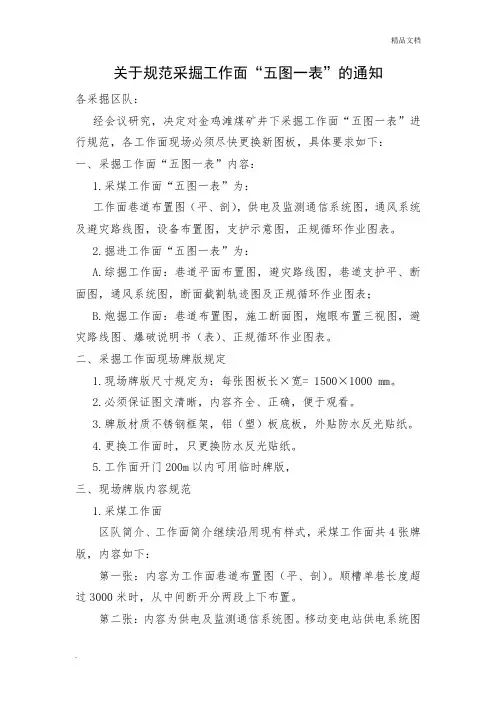

关于采掘工作面五图一表规范的意见
关于规范采掘工作面“五图一表”的通知各采掘区队:经会议研究,决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范,各工作面现场必须尽快更换新图板,具体要求如下:一、采掘工作面“五图一表”内容:1.采煤工作面“五图一表”为:工作面巷道布置图(平、剖),供电及监测通信系统图,通风系统及避灾路线图,设备布置图,支护示意图,正规循环作业图表。
2.掘进工作面“五图一表”为:A.综掘工作面:巷道平面布置图,避灾路线图,巷道支护平、断面图,通风系统图,断面截割轨迹图及正规循环作业图表;B.炮掘工作面:巷道布置图,施工断面图,炮眼布置三视图,避灾路线图、爆破说明书(表)、正规循环作业图表。
二、采掘工作面现场牌版规定1.现场牌版尺寸规定为:每张图板长×宽= 1500×1000 mm。
2.必须保证图文清晰,内容齐全、正确,便于观看。
3.牌版材质不锈钢框架,铝(塑)板底板,外贴防水反光贴纸。
4.更换工作面时,只更换防水反光贴纸。
5.工作面开门200m以内可用临时牌版,三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式,采煤工作面共4张牌版,内容如下:第一张:内容为工作面巷道布置图(平、剖)。
顺槽单巷长度超过3000米时,从中间断开分两段上下布置。
第二张:内容为供电及监测通信系统图。
移动变电站供电系统图(A2)和固定变电站供电系统图(A2)在上,监测通信系统图在下布置。
第三张:内容为通风系统及避灾路线图,巷道中间可打断。
通风系统图在上,避灾路线图在下。
第四张:内容为设备布置图,支护示意图,正规循环作业图表。
设备布置图在上,支护示意图(A2)及正规循环作业图表(A2)在下。
2.掘进工作面A.综掘工作面区队简介继续沿用现有样式,掘进工作面共3张牌版,内容如下:第一张:内容为工作面巷道布置图(平、剖)和工作面简介。
工作面巷道布置图(平、剖)在上,工作面简介在下。
第二张:内容为巷道支护平、断面图,断面截割轨迹图及正规循环作业图表。

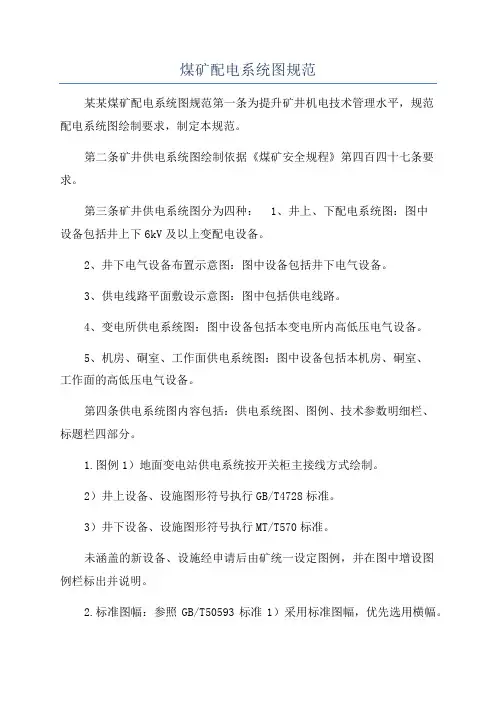

煤矿配电系统图规范
煤矿配电系统图规范某某煤矿配电系统图规范第一条为提升矿井机电技术管理水平,规范配电系统图绘制要求,制定本规范。
第二条矿井供电系统图绘制依据《煤矿安全规程》第四百四十七条要求。
第三条矿井供电系统图分为四种:1、井上、下配电系统图:图中设备包括井上下6kV及以上变配电设备。
2、井下电气设备布置示意图:图中设备包括井下电气设备。
3、供电线路平面敷设示意图:图中包括供电线路。
4、变电所供电系统图:图中设备包括本变电所内高低压电气设备。
5、机房、硐室、工作面供电系统图:图中设备包括本机房、硐室、工作面的高低压电气设备。
第四条供电系统图内容包括:供电系统图、图例、技术参数明细栏、标题栏四部分。
1.图例1)地面变电站供电系统按开关柜主接线方式绘制。
2)井上设备、设施图形符号执行GB/T4728标准。
3)井下设备、设施图形符号执行MT/T570标准。
未涵盖的新设备、设施经申请后由矿统一设定图例,并在图中增设图例栏标出并说明。
2.标准图幅:参照GB/T50593标准1)采用标准图幅,优先选用横幅。
2)必要时可分幅成图,形成图册。
图册选用A3图幅。
4.技术参数明细栏受图幅限制,图中设备不易标注的参数等内容,可在图上另设明细栏集中标注。
明细栏设在标题栏上方,格式可参照所须标注的参数内容自行设计。
第五条图幅与图框尺寸规定:供电系统图使用标准图幅,全矿供电系统图使用A0或A1图幅,各变电所供电系统图使用A2或A3条图幅,配电点、采掘头面供电系统图使用A3图幅。
图框格式执行《GB/T14689技术制图图纸幅面和格式》。
第六条绘图总体要求1.供电系统图设备、设施成排平行布置,表示电缆的连线水平或垂直布置,连线采用单线表示。
2、同一区域内(变电所内、变配电点内、或图纸上)不同电压等级的、不同用途类型的设备应分排布置,不同电压等级的电缆在图中应用不同颜色的连线区分。
3、设备、线路要布局合理、排列整齐、疏密有度、标注清晰,线路尽量避免交叉。
设备布置图规定分解
(4)字号(即为字体高度)参照下表选用:
书写内容
图标中的图名及视图符号 工程名称 图纸中的文字说明及轴线号 图纸中的数字及字母 图名 表格中的文字 表格中的文字(格子小于6mm时)
推荐字号(mm)
7 5 5 3,3.5 7 5 3.5
第二部分
一些常用设备布置的设计规定 HG20546.5—92
设备布置图
(1)所有图线都要清晰光洁、均匀,宽度应符合要求。平行线间距至少 要大于1.5mm,以保证复制件上的图线不会分不清或重叠。 (2)图线宽度 图线宽度分三种:粗线0.9~1.2mm;中粗线0.5~0.7mm;细线 0.15~0.3mm。设备轮廓用粗线,设备支架及设备基础用中粗线,其它用 细线。动设备(机泵等)如只绘出设备基础,图线宽度用0.9mm。 注:凡界区线、区域分界线、图形接续分界线的图线宽度均用0.9mm。 (3)图纸和表格中所有文字(包括数字)书写必须字体端正,笔划清楚, 排列整齐,间距均匀,粗细均匀。应符合国标GB4457.3中的要求。
注1:对于任何架空的输电线路,净空高度至少应为6500mm
返回
标高 HG 20546.2-92
项目 地坪 高点 低点 柱脚的底板底面(基础顶面) 离心泵的底板底面 斜梯和直梯基础 卧式容器和换热器注7 立式容器和特殊设备 桩台基础及连接梁 大泵 中、小泵 顶面 底面 环形底座或支腿底面 顶面 距基准点的高度 (室外)mm 0 -150 150 150 300 100 600(最小) 200 -300 室外标高(m) 100.000注3 99.850 100.150 100.150 100.300注4 100.100 100.300(最小) 100.200 99.700注6 室内标高(m) E注5 100.000 E+0.150 E+0.150 E+0.300 E+0.100 E+0.600(最小) E+0.200
化工装置设备布置设计规定概述
化工装置设备布置设计规定概述一、设计原则1. 安全性原则:设备布置设计应遵循安全第一的原则,确保设备布置在生产过程中不会造成安全事故。
2. 合理性原则:设备布置应结合生产工艺和工艺流程的要求,合理布局设备,使得设备之间的运作更加协调高效。
3. 经济性原则:设备布置应尽可能减少设备之间的距离和管道长度,降低生产成本。
4. 灵活性原则:设备布置应具有一定灵活性,能够适应不同生产条件和要求。
二、设备布置的基本原则1. 设备之间的布置应满足操作的便捷性和维护的方便性。
2. 设备之间的距离和通道的宽度应符合安全操作要求和应急通道的需求。
3. 设备布置时应考虑设备的稳固性和地基的承载能力。
4. 设备布置应考虑设备的运输和装卸。
三、设备布置的基本要求1. 设备之间的布置应考虑生产工艺的流程,使得生产过程更加流畅。
2. 设备之间的布置应保证操作员的工作条件,如灯光、通风等。
3. 设备之间的布置应符合安全、环保、卫生等相关要求。
4. 设备之间的布置应避免相互影响,确保设备运行的稳定和可靠性。
四、设备布置的具体规定1. 生产设备的布置应符合相关的标准和规范,如《化工企业生产设备布置规范》等。
2. 每个设备的布置位置应有明确的标识和指示,方便操作员和维护人员识别。
3. 设备布置时应考虑周围环境的影响,如临近厂区的建筑、风险区域等。
4. 设备布置时应符合相关的安全生产法律法规的要求,如《安全生产法》等。
五、设备布置的审查和验收1. 设备布置设计应经过相关部门的审查,确保设计合理和安全。
2. 设备布置设计完成后应进行相关的验收,确保设备布置符合要求。
六、设备布置的风险评估1. 设备布置时应进行相关的风险评估,评估设备布置可能存在的安全风险和危险源,采取相应的措施降低风险。
2. 设备布置时应考虑可能的灾害和事故,制定相应的应急预案和措施。
七、设备布置的优化和改造1. 对已有设备布置进行优化和改造时,应对原有设备布置进行全面的评估分析,确保改造后设备布置符合要求。
车间设备平面图
车间设备平面图标题:车间设备平面图引言概述:车间设备平面图是指在工业生产车间中,根据实际生产需要,将设备按照一定的布局规划在平面图上的图纸。
通过合理的布局,可以提高生产效率,优化生产流程,确保生产安全。
一、设备布局规划1.1 确定设备类型和数量:根据生产需求确定需要的设备种类和数量,确保生产能够顺利进行。
1.2 考虑设备之间的关联性:设备之间的布局应考虑设备之间的关联性,便于操作人员进行生产作业。
1.3 确定设备布局方式:根据车间的实际情况,确定设备的布局方式,如线性布局、U型布局等。
二、通道和通风布局2.1 确保通道畅通:设备之间应留有足够的通道空间,便于操作人员进行设备维护和维修。
2.2 考虑通风要求:车间设备布局应考虑通风要求,保证车间内空气流通,确保操作人员的健康。
2.3 合理设置通风设备:根据车间的实际情况,合理设置通风设备,确保车间内空气质量。
三、安全考虑3.1 设置安全通道:在设备布局中应设置安全通道,确保操作人员在紧急情况下能够迅速撤离。
3.2 安全标识设置:在平面图上标注安全标识,提醒操作人员注意安全事项。
3.3 考虑防火要求:在设备布局中应考虑防火要求,确保车间内设备布局符合消防安全标准。
四、能源利用4.1 节约能源:在设备布局中应考虑节约能源的问题,合理设置设备,降低能源消耗。
4.2 考虑设备连接方式:设备之间的连接方式应合理布局,减少能源浪费。
4.3 设置能源监控设备:在车间设备布局中应设置能源监控设备,监测能源使用情况,及时调整。
五、未来扩展考虑5.1 留有扩展空间:在设备布局中应留有扩展空间,考虑未来生产需求的扩展。
5.2 考虑设备更新换代:设备布局应考虑设备更新换代的可能性,确保未来设备更换不会影响生产流程。
5.3 定期评估设备布局:定期评估设备布局,根据生产需求和技术发展情况进行调整。
总结:车间设备平面图的合理规划对于生产效率、安全和节能都具有重要意义。
通过设备布局规划、通道和通风布局、安全考虑、能源利用和未来扩展考虑等方面的综合考虑,可以确保车间设备平面图的有效实施,为企业生产提供有力支持。
HG20519.3-2009设备布置
窗 栏杆
M
平面
立面
剖面涂红色或填充灰色
剖面涂红色或填充灰色 剖面涂红色或填充灰色 剖面涂红色或填充灰色 剖面涂红色或填充灰色
99
名称 花纹钢板 篦子板 楼板及混凝土梁
钢梁
楼梯
图例 局部表示网格线
局部表示篦子
下 上
备注
剖面涂红色或填充灰色 剖面涂红色或填充灰色
92
图 3.0.9-1
EL102.500
EL+1.500 EL+1.500
EL+3.000 POS EL+1.000
POS EL+0.500 POS EL+0.500
POS EL+1.200 EL+2.500
2 1 0
XXXX 公司(院)
图纸名称
项目名称
版次
/批准人
专业
93
图 3.0. 9-2
1 0
85
图 2.0.5 ××分区索引
2 1 0
XXXX 公司(院)
图纸名称
项目名称
版次
/批准人
专业
87
3. 设备布置图
3.0.1 概述 1. 本规定适用于化工装置内设备布置图的画法。 2. 设备布置图应包括下列内容: 1) 设备之间的相互关系; 2) 界区范围的总尺寸和装置内关键尺寸,如建、构筑物的楼层标高及设备的相对位置; 3) 土建结构的基本轮廓线; 4) 装置内管廊、道路的布置。
注明“配套”二字。 6. 地脚螺栓、螺栓、螺柱、螺母、垫圈、弹簧垫圈标记方法均按 GB1237 规定执行。 7. 地脚螺栓、螺栓、螺柱、螺母的机械性能等级按 GB3098.1 规定执行。
设备布置图规定
2021/10/10
29
5.2.2 泵的维修与操作通道
5.2.2.1 泵的维修通道的宽度,泵之间和泵至建、构筑物的净距,
见HG20546.2—92;构筑物内泵的布置净距可参照建筑物内部泵的布置净距
进行设计,见HG20546.2-92规定。
5.2.2.2 泵前方的检修通道可考虑用小型叉车搬运零件时所需宽度,一般
说明
道路
主要车行道路(通过大型车辆) 一般道路
铁路
铁路轨顶算起 终端或侧线
通道、走道和检修所需 净空高度
操作通道、平台 管廊下泵区检修通道 两层管廊之间 管廊最下面梁底 斜梯:一个梯段间休息平台的垂直距离 直梯:一个梯段间休息平台的垂直距离 重叠布置得换热器或其它设备法兰之间需要的维修空间 管墩
炉子
0 -150
柱脚的底板底面(基础顶面)
离心泵的底板底面
大泵
中、小泵
斜梯和直梯基础
顶面
卧式容器和换热器注7
底面
立式容器和特殊设备 环形底座或支腿底面
桩台基础及连接梁
顶面
管廊柱子基础和基础 梁注6
顶面
炉子底部平台的底面
侧烧或顶烧
炉底需要操作通道的
炉底需要操作通道的
150 150 300 100 600(最小) 200 -300 -450
1100 2300 1100
鼓风机、往复泵、卧式和立式的压缩机
按需要
室外标高(m)
100.000注3 99.850 100.150 100.150
100.300注4 100.100
100.300(最小) 100.200 99.700注6 99.550注6
101.100 102.300 101.100
4.2设备布置图
解释各尺寸意义
(2)剖视图
( 比较复杂的装置或有多层构筑物的装置须绘制 )
剖切位置及投影方向应按《机械制图》标准或《建筑制图标 准》在平面图上标注清楚。
在剖视图的下方应注明相应的剖视名称 。
剖视图的数量应尽可能少 。
在设备布置图的剖视图中,设备均按不剖绘制。
4. 建筑构件及设备的表示方法
四、建筑施工图的画法与标注
(1)确定视图数量 一般建筑物每层取一个平面图,剖面 图以反映清楚建筑构件的立面构造为原则。 (2)画视图 规定画出。 建筑图的轮廓线用粗实线绘制,建筑构件按
(3)标注 定位轴线编号
(4) 标注平面图尺寸 尺寸。 (5) 标注剖面图尺寸 以毫米为单位标注水平两个方向的 高度以“米”为单位标注标高尺寸。
用粗实线绘制设备的外形轮廓及其安装基础。 外形复杂的设备,只画出基本外形。 同一位号的设备多于三台时,只画出首末两台的外形,中 间的可只画出基础或用双点划线的方框表示。 小型通用设备,如泵、压缩机等,若有相同的多台可画出 一台,其余用粗实线简化画出其基础的矩形轮廓。 当某一平面图上还有局部平面或操作、维修平台时,平面 图上只表示上层的设备外形轮廓,下层的设备外形可用虚 线或局部剖视来表示。若下层的设备图形复杂时,应单独 绘制出局部的平面图。 一台设备穿越多层时,在每层平面图上均要画出该设备的 平面位置。
(5)建筑详图
房屋的细部节点或 有特殊设备的房间,需
特殊装修的房间,以及
构配件的形状、尺寸、 材料及做法,必须采用 较大的比例,详细地表 示出来,称为建筑详图。
平面图
三、建筑施工图的有关规定
由于建筑构件,配件和材料种类较多,且许多内容没必要或不可能以真 实尺寸严格按投影作图。为作图简便起见,《房屋建筑制图统一标准》规定 了一系列的图形符号,来表示建筑构件、配件和材料。可参阅教材表8-1。
化工装置设备布置设计规定 HGT20546.2
化工装置设备布置设计规定HG/T20546.21 总则1.0.1为了提高化工装置工程设计质量,规范设备布置设计,制定本规定的本部分。
1.0.2本部分适用于化工行业新建、扩建或改建的工艺装置的设备布置设计。
石油、石化、轻纺、医药等行业可参照执行。
1.0.3设备布置设计除应符合本部分及本规定的另四个部分(HG/T20546.1、HG/T20546.3 ~ HG/T20546.5)外,尚应符合国家现行的有关标准的规定。
2 布置要点2.1工艺及流程的要求2.1.1设备布置设计应满足工艺流程的要求。
如真空、重力流、固体卸料等,一律按管道及仪表流程图的标高要求布置设备。
对处理腐蚀性、有毒、粘稠物料的设备宜按物料性质紧凑布置,必要时还需采取设隔离墙等措施,还应根据地形、全年最小频率风向等情况布置,以免影响工艺的要求。
例如空气吸入口及循环水冷却塔等。
2.2环境保护、防火、防爆、劳动安全卫生及职业安全卫生的要求2.2.1设备、建筑物、构筑物等的防火间距应严格执行现行的有关防火的法规、规范,工艺装置内如有配套的公用工程及辅助设施,应单独布置成一个小区,且位于爆炸危险区范围之外,与工艺装置之间留有防火间距。
要注意环境保护,对使用、贮存和产生有毒及污染严重的设备宜采取分区布置的方式,对产生噪声的设备宜采取与其他设备隔离布置的方式防止污染及噪声。
火灾、爆炸危险性较大和散发有害气体的装置和设备,应尽可能露天或半敞开布置,以相对降低其危险性、毒害性和事故的破坏性。
应根据危险程度的划分来分区布置设备。
利用电能或电动机的电气设备的布置,应符合国家现行的《爆炸和火灾危险环境电力装置设计规范》GB50028的要求。
装置的集中控制室、变配电室、化验室、办公室等辅助建筑物,应布置在爆炸危险区范围以外,且靠近装置区边缘。
对于有明火的设备及控制室配电室等的位置要考虑全年最小频率风向的问题。
有明火设备的装置宜布置在有可能散发可燃性气体的装置、液化烃和易燃液体储罐区的全年最小频率风向的下风侧。
设备布置图的画法1
设备布置图的画法一、一般规定1、设备布置图一般采用1#图或0#图绘制。
2、常用比例为1:100;1:200;或1:50.,视装置布置的疏密程度情况而定。
3、设备布置图中标注的坐标以米计,其余单位为毫米。
4、设备布置图的标题栏图名一般分两行写“XXXX设备布置图”下行写“EL.XXX平面或X-X剖视”等。
5、每张图都有图号。
二、图面安排及视图要求1、设备布置图一般绘制平面图,对于较复杂的装置或多层建筑构筑物当平面图表示不清楚时,可绘制剖视图。
2、设备布置图一般以联合装置或独立的主项为单元绘制,界区以粗双点画线表示,在界区的外侧标注坐标,一般以界区的左下脚为基准点。
基准点坐标为N、E表示。
同时标出其相当于总图坐标X\Y值。
3、多层构筑物应依次分层绘制各层的设备平面图。
如在同一张上绘制多层时,要从底层开始依次顺序排列,并在图形下方注明“EL.XXX平面”等。
一般情况下,每层只画一个平面图,当有局部操作平台时,在该图上可以只画操作平台下部分设备轮廓,局部平台及平台上的一部分设备单画平面图,如不影响图面清晰,也可以画在一张平面图上,但平台下的设备要画成虚线。
4、图纸的右上角要绘制与建筑图制图北向一致的北向标。
三、设备布置图要表示的内容。
1、轴线号及轴线间的尺寸标注,并标注地坪标高。
2、画出建筑物的门窗、柱子、楼梯、操作平台、管沟、围堰等。
3、用虚线画出预留空间(如换热器的抽管空间)按比例画出,不标注尺寸。
4、非定型设备可以适当简化出其外形,包括附属的操作平台,梯子和支架。
卧式设备,应画出其特征管口或标注固定侧支座。
Page 1 of 1。
设备布置图标注
设备布置图标注1. 引言设备布置图是一种用于显示各种设备在特定场所的位置和配置的图表。
在各个领域中,如建筑设计、工业设备、网络布局等方面,都需要使用设备布置图进行规划和记录。
为了更好地理解和解读设备布置图,人们通常会对图中的各个设备进行标注,以提供更详细的信息。
本文将介绍设备布置图标注的方法和要点,以帮助读者更好地理解和使用设备布置图。
2. 设备布置图标注的目的设备布置图标注的主要目的是提供额外的信息,使阅读者能够更好地理解和使用设备布置图。
通过标注,读者可以获得以下方面的信息:•设备的名称和型号;•设备之间的连接方式;•设备的数量和位置;•设备的功能和用途;•设备之间的距离和角度关系;•设备的重要特性和限制等。
3. 设备布置图标注的方法和要点3.1 使用文本标注设备布置图的标注通常使用文本的形式进行。
在图上用箭头、线条或者其他标注工具指向特定的设备,并在旁边加上文字说明。
标注的文字应当简明扼要,清晰明了地说明设备的信息。
例如,可以使用设备的名称、编号或者特定的关键词进行标注。
3.2 使用颜色标注除了文字标注外,还可以使用颜色来标识设备的不同属性或状态。
不同颜色的标注可以用来表示设备的功率、工作状态、重要程度等。
通过使用不同的颜色,读者可以更直观地了解设备的各种特性和状态。
3.3 使用符号标注在设备布置图中,还可以使用符号来表示设备的不同特性或功能。
例如,可以使用圆圈表示传感器,方块表示机械设备,三角形表示电气设备等。
通过使用符号标注,可以更快速地识别设备的种类和功能。
3.4 使用尺寸标注在设备布置图中,设备之间的距离和尺寸也是非常重要的信息。
为了方便读者的理解,可以使用尺寸标注来表示设备之间的实际距离或尺寸大小。
通过添加适当的尺寸标注,读者可以更准确地了解设备之间的关系和布局。
4. 设备布置图标注的注意事项在进行设备布置图标注时,还需要注意以下事项:•标注应当清晰、易读、与设备布置图相符合;•标注的内容应当简明扼要,重点突出,避免冗余和混乱;•标注的位置应当准确,不与其他标注或图形相冲突;•使用颜色、符号和尺寸的时候要保持一致性,避免混淆;•标注应当符合读者的认知和理解习惯。
化工装置设备布置设计规定
化工装置设备布置设计规定一、设备布置原则1.安全原则:设备布置应考虑操作人员的安全,并保证设备操作的高效、稳定和可靠性。
2.便捷原则:设备布置应使设备操作和维护更加方便,便于清洁和维修。
3.经济原则:设备布置应尽量节约空间和资源,合理利用设备间的空间。
4.合理布局原则:设备布置应考虑设备的工作流程,避免交叉污染和交叉干扰。
5.美观原则:设备布置应考虑美观性和卫生标准,使设备间布局整齐、清晰明了,并易于保持干净。
二、设备布置要求1.合理安排设备间距:设备间应考虑操作员的便利度,保证操作员的工作空间。
2.设备与结构物的距离:设备与结构物的距离应满足安全工程要求,以防止设备操作时对结构物的影响。
3.设备与设备之间的距离:设备与设备之间的距离应根据实际需要,避免设备之间的干扰和交叉感染。
4.设备通风和消防要求:设备布置应保证通风和消防设施的流畅和顺畅。
5.设备运输和安装要求:设备布置要求操作员方便搬运和安装设备,以确保设备布置的顺利进行。
6.设备维护要求:设备布置应方便设备的维护和保养,保证设备的长期稳定运行。
三、设备布置步骤1.根据工艺流程图确定主要设备的布置位置,考虑工艺间的正确的顺序。
2.将设备按照工艺要求分配到不同的区域,根据设备的尺寸、形状和功能来确定设备的位置。
3.根据设备的尺寸和空间要求,确定设备之间的间距和通道位置。
4.根据设备的工作流程,考虑设备的进料和出料位置,以减少操作人员的移动和设备之间的干扰。
5.考虑设备的通风和消防要求,设备布置要保证通风设施的顺畅和消防设备的易于接近。
6.绘制设备布置图和流程图,并在实际工厂中进行调整和安装。
四、设备布置注意事项1.对于易燃、易爆、有毒或有害物质的设备,应考虑设备之间的安全距离和安全防护措施。
2.设备布置要遵循相关法律法规和安全规范,确保操作人员的安全和设备的稳定性。
3.根据设备的使用和维护要求,设备的布置应方便清洁和维修。
4.设备布置应考虑操作人员的工作流程和操作规程,减少操作人员的工作强度和劳动强度。
化工制图 第三章设备布置图
3mm
45°
室内
45°
室外
36
4.250
正向
4.250
反向
3mm h
3.800
3.650
l
3.500
3.250
引出
同一位置注不同标高
3.3 设备布置图的标注
卧式换热器、卧式罐槽:以中心线标高表示
(ΦEL××××)。
立式换热器、板式换热器:以支承点标高表示
上法兰面
38
3.3 设备布置图的标注
3.3.4 设备名称及位号的标注
设备布置图中的所有设备均应标注名称及位号,且该名称及 位号与工艺流程图均应一致。设备名称及位号的注写格式与工 艺流程图中的相同。
注在设备图形的上方或下方
两
种
标
注
方
法
注在设备图形附近,用指引线指引或注在设备图形内
39
3.4 设备布置图的绘制
3.2.1 设备布置图的一般规定
3.2.1.1 分区
设备布置图是按工艺主项绘制的,当装置界区范围较大而 其中需要布置的设备较多时,设备布置图可以分成若干个小区 绘制。各区的相对位置在装置总图中表明,分区范围线用双点 画线表示。
6
分区原则: 界区内小区的总数不得超过9个。如果需要超过9
个小区,应当采用大区和小区相结合的方法进行分区,但大 区的总数同样也不得超过9个,各大区内再分的小区个数仍不 能超过9个。
32
3.3 设备布置图的标注
立式反应器、塔、槽、罐和换热器,标注建筑定位轴 线与中心线间的距离为定位尺寸,如图所示。
立式设备
33
3.3 设备布置图的标注
第九章设备布置图
在操作工不能触的地方或加保温,重的、震动大的设备布置 在底层。
(3)经济合理 在满足工艺、安全的前提下,应合理布置,减少投资。
如:塔、换热器、贮罐应布置在通道两侧,可利用通道作为 检修场地;管廊下方布置一排泵,泵后面做机动车通道等。
栓等相对位置的图样; 是设备制造、安装时确定安装方位的依据。
2、 管口方位图画法
简化出一个能反映设备管口方位的视图(立式设备采用 俯视,卧式设备采用左视或右视)。
粗实线画出设备轮廓、管口、地脚螺栓孔,点划线画出各 管口的中心位置,顺时针标出各管口及有关零件的安装方位角。
各管口用英文大写字母按顺序编写管口号,标题栏中列出 管口表注写各管口的编号、公称直径、公称压力、连接标准、 连接面型及管口用途。
1 、 厂房建筑的标注 定位轴线编号标注: 纵向定位:水平方向从左至右用阿拉伯数字标注; 横向定位:垂直方向用英文大写字母由前至后标注。 平面图:标注在下方和左侧。
尺寸标注:尺寸界线有定位轴线引出,细实线。 尺寸线起止见下图。
6000
4500
单位:mm
标高标注:标高符号采用细实线绘制的等腰直角三角 形,斜边放水平,直角顶点向下。
566
600
○
○
○
8
2×φ18
4×φ18
7 6 5 4 3 2 1序 图号或 号 标准号
明细栏
名称
数 量 材料 备注
标题栏
600
2 设备安装祥图画法
支架、支座、操作平台等按视图标准绘制,螺栓、 螺母等采用简化画法。
图中设备属次要表达内容采用双点划线绘制部分轮廓。
二、管口方位图
化工制图工艺图的画法要求规范
一、工艺流程图
设备的标注 标注的内容
应标注位号及名称 位号由设备分类代号、主项代号、设备顺序号等组成;(如 “FA7502”)如数量不止一台而仅画出一台时,则在位号中 注全,如DA702A-C。 如需注出名称,则需注写在水平线下方,并要反映出设备的 用途。
标注的位置
设备的位号、名称一般标注在相应设备的图形上方或下方, 即在图纸的上端及下端两处,横向基本排成一行。必要时在 设备图形旁边还应标注设备位号(不注名称)。
1、平面图:在各视图下方应注明平面图名称,如 “0.00平面”、“10.00平面”等。 2、剖面图:如“A-A剖视”
二、设备布置图
3.视图表示方法
建筑物及其构件
建筑物及其构件均用中实线画出。 厂房建筑、基本结构,在平面及剖视图上均应按比例采用规定的 表示方法。 与设备安装定位关系不大的门窗等构件,一般只在平面图上画出 其位置,门的开启方向等,在剖视图上则一概不予表示。 对于承重墙、柱等结构,按建筑图要求用细点划线画出其建筑定 位轴线。
4.管路及管件 . 管路布置图中一般应绘制出全部工艺管路和 辅助管路,当管路较复杂时也可分别画出。对 不同的管路必须用表11—1所规定的符号绘制, 11 1 以表达出管路的走向和相互间的位置关系。当 局部管路较密集,表达欠清楚时,可画出其局 部放大图。 管路中的各种类型的管件,必须采用表11—2 和表11—3所规定的符号绘制出来。
二、设备布置图
4.方向标 方向标 方向标用以表示设备安装方位的基准, 方向标用以表示设备安装方位的基准,在设备布 置图的右上角绘制。 置图的右上角绘制。
以粗实线画出直径为20mm的圆圈和水平垂直两轴 的圆圈和水平垂直两轴 以粗实线画出直径为 并分别注以0° 线,并分别注以 °、90°、180°、270°等字 ° ° ° 样;一般以北向或接近北向的建筑轴线为零度方位 基准,并注以“ 字样 字样。 基准,并注以“N”字样。 设计项目中所以表示方位的图样,方位必须统一。 设计项目中所以表示方位的图样,方位必须统一。
设备图纸管理制度
