第14讲-滤波器总结
滤波器基本知识介绍
contents
目录
• 滤波器概述 • 滤波器的工作原理 • 常见滤波器类型 • 滤波器的设计 • 滤波器的应用 • 滤波器的发展趋势与未来展望
01
滤波器概述
滤波器的定义
01
滤波器是一种电子设备，用于将 输入信号中的特定频率成分提取 或抑Biblioteka ，从而改变信号的频谱。02
滤波器通常由电感器和电容器组 成的网络构成，通过调整元件的 参数和连接方式，可以实现对不 同频率信号的选择性处理。
滤波器的传递函数可以通过系统的差分方程来计算，也可以 通过系统的状态方程来计算。传递函数的特性决定了滤波器 的性能和行为，因此在进行滤波器设计时，需要仔细考虑传 递函数的特性，以确保滤波器的性能符合要求。
03
常见滤波器类型
低通滤波器
总结词
允许低频信号通过，抑制高频信号的滤 波器
VS
详细描述
低通滤波器（Low Pass Filter, LPF）是一 种让低频信号通过而抑制高频信号的电路 或系统。其作用是降低信号中的高频噪声， 保留低频或直流分量。在频域上，低通滤 波器表现为一个下凹的频率响应曲线，其 截止频率（f0）是滤波器开始显著降低的 频率点。
带通滤波器
总结词
允许一定频率范围内的信号通过，抑制其他频率信号的滤波器
详细描述
带通滤波器（Band Pass Filter, BPF）是一种允许特定频率范围内的信号通过，抑制该范围外信号的电路或系统。 在频域上，带通滤波器表现为一个有一定带宽和中心频率的频率响应曲线。带通滤波器在通信、雷达、音频处理 等领域有广泛应用。
图像平滑
频域变换
通过滤波器降低图像中的噪声，改善 图像质量。
通过滤波器对图像进行频域变换，实 现图像压缩、加密等处理。
滤波器的基本原理和应用
滤波器的基本原理和应用滤波器是电子领域中常用的一个设备，它具有将特定频率范围的信号通过，而阻塞其他频率范围的信号的功能。
滤波器在通信系统、音频处理、图像处理等领域都有着广泛的应用。
本文将介绍滤波器的基本原理和应用，以帮助读者更好地理解和使用滤波器。
一、滤波器的基本原理滤波器的基本原理是基于信号的频域特性进行筛选和处理。
它通过在不同频率上具有不同的传递特性，来选择性地通过或阻塞信号的特定部分。
滤波器可以根据其频率响应分为低通、高通、带通和带阻四种类型。
1. 低通滤波器（Low-pass Filter）低通滤波器的作用是通过低于截止频率的信号，并阻塞高于截止频率的信号。
它常被用于音频系统和图像处理中，去除高频噪声和细节，保留低频信号和平滑部分。
2. 高通滤波器（High-pass Filter）高通滤波器的作用是通过高于截止频率的信号，并阻塞低于截止频率的信号。
它常用于音频系统和图像处理中，去除低频噪声和背景，保留高频信号和细节。
3. 带通滤波器（Band-pass Filter）带通滤波器的作用是通过特定的频率范围内的信号，并同时阻塞低于和高于该频率范围的信号。
它常被用于通信系统中的频率选择性传输和音频系统中的音乐分析。
4. 带阻滤波器（Band-stop Filter）带阻滤波器的作用是阻塞特定的频率范围内的信号，并同时通过低于和高于该频率范围的信号。
它常被用于滤除特定频率的干扰信号，如电源噪声和通信干扰。
二、滤波器的应用滤波器在电子领域中有着广泛的应用，下面将介绍一些常见的应用场景。
1. 通信系统中的滤波器在通信系统中，滤波器起到了筛选信号和抑制噪声的作用。
接收端常使用低通滤波器，以去除接收到的信号中的高频噪声和干扰。
而发送端常使用高通滤波器，以去除发送信号中的低频噪声和背景。
带通滤波器和带阻滤波器则常用于频率选择性传输，如调频广播、调频电视等。
2. 音频系统中的滤波器在音频系统中，滤波器用于音频信号的处理和音乐分析。
数字滤波器实验总结
数字滤波器实验总结数字滤波器实验总结一、引言数字滤波器是在数字信号处理中广泛应用的一种工具，它可以对信号进行滤波，去除噪声或者选择特定频率范围内的信号。
数字滤波器的设计和实现是数字信号处理课程中重要的一部分。
本次实验通过使用Matlab软件，设计并实现了数字滤波器。
二、实验目的1. 了解数字滤波器的基本原理；2. 熟悉数字滤波器的设计与实现。
三、实验流程1. 设计一个低通滤波器并实现其频率响应函数；2. 利用设计好的低通滤波器对输入信号进行滤波；3. 设计一个高通滤波器并实现其频率响应函数；4. 利用设计好的高通滤波器对输入信号进行滤波。
四、实验结果1. 低通滤波器的设计与实现通过设计巴特沃斯低通滤波器，我成功实现了低通滤波器的频率响应函数。
通过调整滤波器的阶数和截止频率，我可以控制滤波器的响应特性。
在实验中，我将截止频率设置为500Hz，滤波器的阶数为4，实现了对输入信号的低通滤波。
实验结果表明，滤波器可以有效地去除高频噪声，得到了一幅清晰的信号。
2. 高通滤波器的设计与实现通过设计巴特沃斯高通滤波器，我成功实现了高通滤波器的频率响应函数。
通过调整滤波器的阶数和截止频率，我可以控制滤波器的响应特性。
在实验中，我将截止频率设置为200Hz，滤波器的阶数为2，实现了对输入信号的高通滤波。
实验结果表明，滤波器可以有效地去除低频噪声，突出了输入信号的高频成分。
五、实验总结通过本次实验，我对数字滤波器的原理、设计和实现有了深刻的了解。
实验中，我成功设计并实现了一个低通滤波器和一个高通滤波器，并对输入信号进行了滤波处理。
通过调整滤波器的参数，我控制了滤波器的频率响应，实现了不同类型的滤波效果。
实验结果表明，数字滤波器可以有效地去除噪声，提取感兴趣的信号成分，具有较好的滤波效果。
然而，在实验过程中也遇到了一些问题。
首先，我对滤波器的阶数和截止频率的选择不够理智，需要进一步学习理论知识，优化滤波器的设计。
其次，Matlab软件的使用也存在一定的困难，需要加强对软件的学习和理解。
滤波器组个人工作总结
滤波器组个人工作总结
在滤波器组的工作期间，我主要负责滤波器的设计和测试工作。
在这段时间里，我总结出了以下几个方面的经验。
首先，对于滤波器的设计，我学会了如何根据需求和规格参数来选择合适的滤波器类型。
我了解了常见的低通、高通、带通和带阻滤波器的原理，并能根据输入输出的频谱分布来选择合适的滤波器类型。
其次，我熟练掌握了滤波器的设计工具和软件。
我使用Matlab、Python等软件进行滤波器的设计和仿真，能够根据滤
波器的需求参数来确定设计的各个阶段。
同时，我还学会了如何使用实际仪器来测试滤波器的性能。
在测试过程中，我能够使用示波器、信号发生器等仪器来检测滤波器的输入输出响应，包括频率响应、相位响应等。
我还能够根据测试结果来对设计进行调整和改进。
在工作中，我也遇到了一些挑战和问题。
有时候，在设计过程中会出现滤波器不稳定、振荡等问题，我需要仔细分析和调试，找出问题所在，并做出相应的调整。
还有时候，在测试过程中，出现了一些与理论不符的结果，我需要重新检查测试仪器的设置和连接，确保测试正确进行。
同时，我还发现了一些改进的空间。
例如，我可以进一步深入学习滤波器的原理和设计方法，提高自己的设计水平。
我还可以加强与团队的合作和沟通，提高工作效率和质量。
总的来说，滤波器组的工作让我学到了很多东西，不仅提高了我的滤波器设计和测试能力，也使我对工程实践有了更深入的了解。
我相信，在以后的工作中，我会继续不断提升自己，在滤波器的设计和应用领域做出更大的贡献。
滤波器是什么？滤波器知识详细整理,射频工程师必读文档!
滤波器是什么？滤波器知识详细整理，射频工程师必读文档！什么是滤波器？电源滤波器是由电容、电感和电阻组成的滤波电路。
滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。
滤波器，顾名思义，是对波进行过滤的器件。
波是一个非常广泛的物理概念，在电子技术领域，波被狭义地局限于特指描述各种物理量的取值随时间起伏变化的过程。
该过程通过各类传感器的作用，被转换为电压或电流的时间函数，称之为各种物理量的时间波形，或者称之为信号。
因为自变量时间是连续取值的，所以称之为连续时间信号，又习惯地称之为模拟信号（Analog Signal）。
随着数字式电子计算机（一般简称计算机）技术的产生和飞速发展，为了便于计算机对信号进行处理，产生了在抽样定理指导下将连续时间信号变换成离散时间信号的完整的理论和方法。
也就是说，可以只用原模拟信号在一系列离散时间坐标点上的样本值表达原始信号而不丢失任何信息，波、波形、信号这些概念既然表达的是客观世界中各种物理量的变化，自然就是现代社会赖以生存的各种信息的载体。
信息需要传播，靠的就是波形信号的传递。
信号在它的产生、转换、传输的每一个环节都可能由于环境和干扰的存在而畸变，甚至是在相当多的情况下，这种畸变还很严重，以致于信号及其所携带的信息被深深地埋在噪声当中了。
基础知识整理：滤波器是射频系统中必不可少的关键部件之一，主要是用来作频率选择----让需要的频率信号通过而反射不需要的干扰频率信号。
经典的滤波器应用实例是接收机或发射机前端，如图所示：从图中可以看到，滤波器广泛应用在接收机中的射频、中频以及基带部分。
虽然对这数字技术的发展，采用数字滤波器有取代基带部分甚至中频部分的模拟滤波器，但射频部分的滤波器任然不可替代。
因此，滤波器是射频系统中必不可少的关键性部件之一。
滤波器的分类有很多种方法。
例如按频率选择的特性可以分为：低通、高通、带通、带阻滤波器等；按不同的频率响应函数可以分为：切比雪夫、广义切比雪夫、巴特沃斯、高斯、贝塞尔函数、椭圆函数等。

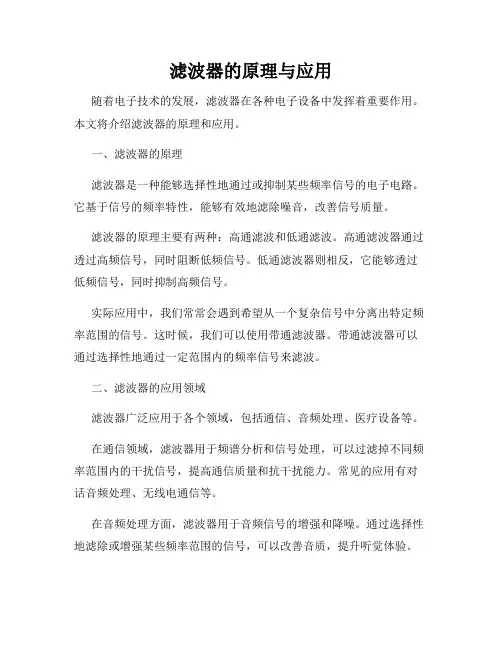

滤波器的原理与应用
滤波器的原理与应用随着电子技术的发展，滤波器在各种电子设备中发挥着重要作用。
本文将介绍滤波器的原理和应用。
一、滤波器的原理滤波器是一种能够选择性地通过或抑制某些频率信号的电子电路。
它基于信号的频率特性，能够有效地滤除噪音，改善信号质量。
滤波器的原理主要有两种：高通滤波和低通滤波。
高通滤波器通过透过高频信号，同时阻断低频信号。
低通滤波器则相反，它能够透过低频信号，同时抑制高频信号。
实际应用中，我们常常会遇到希望从一个复杂信号中分离出特定频率范围的信号。
这时候，我们可以使用带通滤波器。
带通滤波器可以通过选择性地通过一定范围内的频率信号来滤波。
二、滤波器的应用领域滤波器广泛应用于各个领域，包括通信、音频处理、医疗设备等。
在通信领域，滤波器用于频谱分析和信号处理，可以过滤掉不同频率范围内的干扰信号，提高通信质量和抗干扰能力。
常见的应用有对话音频处理、无线电通信等。
在音频处理方面，滤波器用于音频信号的增强和降噪。
通过选择性地滤除或增强某些频率范围的信号，可以改善音质，提升听觉体验。
医疗设备中的滤波器主要用于生物信号的处理。
比如心电图仪器会使用滤波器来去除伪迹和噪音，提取出纯净的心电信号，帮助医生准确诊断。
此外，滤波器还广泛应用于雷达、图像处理、功率电子等领域，为各类电子设备的正常运行和信号处理提供了重要保障。
三、滤波器的种类和特点滤波器根据频率响应的特点可以分为无源滤波器和有源滤波器两种。
无源滤波器是指不包含放大器的滤波器电路，主要由电容、电感和电阻等被动元件组成。
它具有频率选择性好、相位失真小等特点。
常见的无源滤波器有RC滤波器、RL滤波器和RLC滤波器等。
有源滤波器是指包含放大器的滤波器电路，放大器能够提供增益，增强滤波效果。
有源滤波器的特点是增益高、带宽宽等。
常见的有源滤波器有运算放大器滤波器、多级放大器滤波器等。
另外，数字滤波器是一种利用数值运算实现滤波功能的滤波器，具有高精度和易于实现的特点。
四、滤波器的设计和选型滤波器的设计和选型需要根据具体的应用需求和信号特性进行。
滤波器设计与实现方法总结
滤波器设计与实现方法总结滤波器是信号处理中常用的工具，用于降低或排除信号中的噪声或干扰，保留所需的频率成分。
在电子、通信、音频等领域中，滤波器发挥着重要作用。
本文将总结滤波器的设计与实现方法，帮助读者了解滤波器的基本原理和操作。
一、滤波器分类滤波器根据其频率特性可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
它们分别具有不同的频率传递特性，适用于不同的应用场景。
1. 低通滤波器低通滤波器将高频信号抑制，只通过低于截止频率的信号。
常用的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计低通滤波器时，需要确定截止频率、阻带衰减和通带波动等参数。
2. 高通滤波器高通滤波器将低频信号抑制，只通过高于截止频率的信号。
常见的高通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计高通滤波器时，需要考虑截止频率和阻带衰减等参数。
3. 带通滤波器带通滤波器同时允许一定范围内的频率通过，抑制其他频率。
常用的带通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计带通滤波器时，需要确定通带范围、阻带范围和通带波动等参数。
4. 带阻滤波器带阻滤波器拒绝一定范围内的频率信号通过，允许其他频率信号通过。
常见的带阻滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
设计带阻滤波器时，需要确定阻带范围、通带范围和阻带衰减等参数。
二、滤波器设计方法1. 传统方法传统的滤波器设计方法主要基于模拟滤波器的设计原理。
根据滤波器的频率特性和参数要求，可以利用电路理论和网络分析方法进行设计。
传统方法适用于模拟滤波器设计，但对于数字滤波器设计则需要进行模拟到数字的转换。
2. 频率抽样方法频率抽样方法是一种常用的数字滤波器设计方法。
它将连续时间域的信号转换为离散时间域的信号，并利用频域采样和离散时间傅立叶变换进行设计。
频率抽样方法可以实现各种类型的数字滤波器设计，包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
滤波器的基本知识
滤波器的基本知识滤波器的基本知识一、滤波器的功能和类型1、功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
2、类型：按处理信号形式分：模拟滤波器和数字滤波器按功能分：低通、高通、带通、带阻按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器按传递函数的微分方程阶数分：一阶、二阶、高阶二、模拟滤波器的传递函数与频率特性（一）模拟滤波器的传递函数模拟滤波电路的特性可由传递函数来描述。
传递函数是输出与输入信号电压或电流拉氏变换之比。
经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。
这样，任何复杂的滤波网络，可由若干简单的一阶与二阶滤波电路级联构成。
（二）模拟滤波器的频率特性模拟滤波器的传递函数H(s)表达了滤波器的输入与输出间的传递关系。
若滤波器的输入信号Ui是角频率为w的单位信号，滤波器的输出Uo(jw)=H(jw)表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。
频率特性H(jw)是一个复函数，其幅值A(w)称为幅频特性，其幅角∮(w)表示输出信号的相位相对于输入信号相位的变化，称为相频特性。
（三）滤波器的主要特性指标1、特征频率：)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
π①通带截频f p=wp/(2)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
π②阻带截频fr=wr/(2)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc 作为通带或阻带截频。
π③转折频率fc=wc/(2)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。
π④固有频率f0=w 0/(22、增益与衰耗滤波器在通带内的增益并非常数。
①对低通滤波器通带增益Kp一般指w=0时的增益；高通指w→∞时的增益；带通则指中心频率处的增益。
滤波器基本知识介绍研究
滤波器基本知识介绍研究滤波器（Filter）是一种用于信号处理的设备或算法，用于去除或改变信号中的一些频率成分。
在信号处理领域，滤波器是非常重要的工具，用于调整频率响应，降低噪声，去除干扰，改善信号质量等。
本文将介绍滤波器的基本概念、分类和应用。
滤波器可以分为模拟滤波器和数字滤波器两种类型。
模拟滤波器是基于模拟信号进行处理，常见的有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
模拟滤波器一般采用电容、电感和电阻等元件进行搭建，输出信号为连续时间信号。
近年来，随着数字信号处理技术的发展，数字滤波器在信号处理中应用更为广泛。
数字滤波器是用数字计算方法实现的滤波器，输入和输出信号都是离散时间信号。
数字滤波器可以进一步分为时域滤波器和频域滤波器两大类。
时域滤波器是一种基于时间域进行信号处理的滤波器，常见的有移动平均滤波器、中值滤波器和高斯滤波器等。
时域滤波器通过对信号的采样值进行处理，利用不同的窗口函数进行信号平滑、去噪或者增强等。
频域滤波器是一种基于频域进行信号处理的滤波器，常见的有傅立叶滤波器、巴特沃斯滤波器和数字陷波器等。
频域滤波器通常使用傅立叶变换将信号转换到频域，对频谱进行处理后再进行反变换得到滤波后的信号。
在实际应用中，滤波器有广泛的应用，以下是几个典型的应用领域：1.通信系统：滤波器用于基带信号处理、信道等效滤波和射频滤波等，以提高通信质量。
2.音频处理：滤波器用于音频信号去噪、音频增强和音频分析等，以提高听觉体验。
3.传感器信号处理：滤波器用于传感器信号去噪、滤除干扰和提取特征等，以改善信号质量和准确性。
4.图像处理：滤波器用于图像平滑、边缘检测和图像增强等，以达到图像去噪和增强的效果。
总之，滤波器是信号处理领域中一种非常重要的工具，通过去除或改变信号中的一些频率成分，可以实现信号的去噪、平滑、增强等处理效果。
滤波器的种类繁多，根据实际需求选择合适的滤波器类型和参数对信号进行处理，可以提高信号质量和改善应用效果。
调试滤波器个人工作总结
调试滤波器个人工作总结在过去的一段时间里，我担任了滤波器的调试员，通过对滤波器的调试工作，我积累了丰富的经验，也发现了自己的不足之处。
在此，我将对这段时间的工作进行总结，以期在今后的工作中更好地提升自己。
一、工作内容作为滤波器调试员，我的主要工作是根据产品要求，对滤波器进行调试，确保其满足设计指标。
在这个过程中，我需要熟练操作相关仪器设备，对滤波器进行参数测试，并根据测试结果对滤波器进行调整。
此外，我还需要对调试过程中出现的问题进行分析和解决，确保生产进度不受影响。
二、工作成果通过这段时间的努力，我成功调试了一批滤波器产品，这些产品均满足了设计指标，顺利完成了生产任务。
同时，我还对调试过程中出现的问题进行了总结，为今后的工作提供了有益的经验。
三、工作亮点1. 熟练掌握了滤波器调试的相关技能，能够快速准确地完成调试任务。
2. 具备较强的数据分析能力，能够根据测试结果对滤波器进行针对性的调整。
3. 遇到问题时，能够主动寻求解决方案，具有较强的解决问题的能力。
4. 良好的团队协作精神，能够与同事共同完成工作任务。
四、工作不足1. 在调试过程中，对某些滤波器参数的理解不够深入，导致调试效果不尽如人意。
2. 在数据分析方面，还存在一定的不足，需要进一步提高自己的数据分析能力。
3. 遇到问题时，有时会过于依赖同事，应该更加独立地解决问题。
五、未来工作规划1. 深入学习滤波器相关知识，提高自己的专业素养。
2. 加强与其他部门的沟通，提高团队协作能力。
3. 积极参加业务培训，提高自己的技能水平。
4. 深入研究调试过程中出现的问题，总结经验，不断提高自己的工作能力。
总之，通过这段时间的滤波器调试工作，我认识到自己在工作中存在的不足，也收获了许多宝贵的经验。
在今后的日子里，我将继续努力，不断提升自己的专业素养和技能水平，为公司的发展贡献自己的力量。
无源低通滤波器解析总结报告
无源低通滤波器剖析一、研究目的滤波器是一种选择装置，它对输入信号办理，从中选出某些特定信号作为输出。
假如滤波器主要由无源元件R、L、C构成，称为无源滤波器。
滤波器按所经过信号的频段分为低通、高通、带通和带阻滤波器四种。
针对电气专业的实质特色，文中主要对无源低通滤波器进行剖析议论，并希望总结出无源滤波器在实质工程应用中的有关采用原则。
要求:1、剖析议论无源低通滤波器的各基本形式；2、经过仿真测试滤波器实质成效并剖析结果；3、总结滤波器采用原则和领会二、滤波器种类简介无源滤波器往常是以L-C、R-C等无源器件构成的一种只同意经过给定的频带信号而阻挡其余频次信号经过的选频网络。
工业电源中一般把400HZ以下的电源称为工频电源，400-10KHZ的电源称为中频电源，10KHZ以上称为高频电源。
用于沟通电源输入端滤除电源网络中高频扰乱的低通滤波器，整流电路顶用于滤除纹波的光滑滤波器，用于克制放大器产生低频振荡为目的的电源去耦滤波器等，都属于无源滤波器的畴。
而RC电路多用于低频、功率输出较小的场合，LC电路合用于高频应用处合。
按滤波器构造分类，常用的基本形式有L型、倒L型、T型、π型等电路形式。
图1、L型、倒L型、T型、π型电路形式三、滤波元件特征常用元器件低频特征和高频特征：图2、元器件低频特征和高频特征图电感L的基本特征为通直阻交，电路中拥有稳固电流的作用。
高频时电感的阻抗与频次体现以下关系图3、电感高频特征图电容C的基本特征为通交阻直，电路中拥有稳固电压的作用。
按功能可分为1、旁路电容2、去耦电容3、滤波电容。
高频时电容的阻抗与频次体现以下关系：图4、电容高频特征图滤波电容不是理想的低通滤波器，存在ESL和ESR，是以自谐振点为中心的带通滤波器。
同为0805封装的陶瓷电容，0.01μf的电容比0.1μf的电容有更好的高频滤波特征，实质使用中要注意选择适合的电容。
第四章滤波器仿真环境本文的仿真使用电路仿真软件Multisim，图为部分Multisim仿真电路：XSC1R4L1L2ExtTrig+0Ω0.16mH0.16mH_A B+_+_XFG1C10.068μF R1XFG250ΩR2L3XSC20Ω0.32mHExtTrig+_A BC3C2+_+_0.068μF0.068μF R350ΩXFG3XBP2IN OUTXBP1IN OUTXFG4图5、电路仿真部分原理图第五章无源低通滤波器剖析与仿真 滤波器的输出与输入关系经常经过电压转移函数H(S)来描绘，电压转移函数又称为电压增益函数，它的定义为( ) =U o (s ）（ 1-1 ）TsUi (s)式中U O (S)、U i (S)分别为输出、输入电压的拉氏变换。
滤波器学习总结
滤波器学习总结发布时间：2011-02-09 23:04:49技术类别：模拟技术最近学习温习了一下滤波器，做个简单的总结。
滤波器常用参数的定义：截止频率Fc，是指滤波器响应曲线在通带内下降到误差带以外的频率点（在巴特沃斯滤波器中被称作3dB 点）。
阻带频率Fs，是指滤波器响应曲线在阻带内达到最小衰减的频率点。
通带纹波Amax，是指同带内响应的起伏。
最小阻带衰减Amin，是指阻带内最小信号衰减。
关于Fo和Q的理解Fo表示滤波器的的截止频率，通常通常滤波器响应曲线从通带下降3dB的频率点定义为Fo,有时也把频率响应曲线下降到通带外的频率点定义为Fo。
Q表示滤波器的品质因数，如果Q>0.707，滤波器响应曲线中出现尖峰；如果Q<0.707，滤波器响应曲线在截止频率Fo处的滚降会比较快，先是一段平缓下降的斜坡，然后快速滚降。
Q值越高它的相位特性越好，在转折频率出现的剧烈的变化。
在s平面内进行分析：极点跟过度带的关系：极点跟过渡带的关系，极点越多，过渡带越陡峭。
群延时的概念的理解，如果群延时为常数，滤波器就具有最好的相位响应，但是这个时候的幅度分辨力最差。
常用滤波器的比较：巴特沃斯，切比雪夫，贝塞尔巴特沃斯，贝塞尔属于全极点滤波器，换言之就是在通带内没有纹波的滤波器。
贝塞尔滤波器因其通带的线性相位特征，具有优越的瞬态响应特性，这就也意味着它的频率响应性能相对较差（等效为它的幅度分辨力较低）。
切比雪夫滤波器以瞬态响应的恶化为代价提高了幅度响应特性。
巴特沃斯滤波器特性介于切比雪夫和贝塞尔滤波器之间，幅度和相位特性介于两者之间。
一般性的设计时候我选择的是巴特沃斯滤波器。
但是在对相位要求比较严格的时候选择贝塞尔滤波器，贝塞尔滤波器的群延时特性最为优越，但是它的频率分辨力低，幅度随频率变化比较厉害，当不考虑相位的失真的时候使用切比雪夫滤波器，幅度响应特性比较好。
滤波器基本知识介绍
05
陷波滤波器
陷波滤波器的定义
陷波滤波器是一种具有特定频率衰减 特性的滤波器，其主要作用是抑制特 定频率的信号，而允许其他频率的信 号通过。
陷波滤波器通常被用于各种信号处理 系统中，以消除特定频率的噪声或干 扰，或者增强特定频率的信号。
陷波滤波器的分类
根据实现方式的不同，陷波滤波器可以分为模拟陷波滤波器和数字陷波滤波器。
滤波器基本知识介绍
汇报人： 日期:
目录
• 滤波器概述 • 低通滤波器 • 高通滤波器 • 带阻滤波器 • 陷波滤波器 • 均衡滤波器
01
滤波器概述
滤波器的定义
• 滤波器是一种电子设备，它能够通过选择性地允许某些频率通 过，同时阻止其他频率通过，从而对输入信号进行频率选择和 提取。滤波器的主要功能是减小输出信号中的噪声和干扰，同 时保留所需的信号频率成分。
02
低通滤波器
低通滤波器的定义
总结词
低通滤波器是一种允许低频信号通过，同时抑制高频信号的 电子设备。
详细描述
低通滤波器（Low-Pass Filter）是一种频率选择性滤波器， 它对低于某个特定频率的信号提供较小的衰减，而对高于该 特定频率的信号提供较大的衰减。这个特定频率通常被称为 滤波器的截止频率。
均衡滤波器的分类
类型
均衡滤波器根据其频率响应的不同， 可以分为高通滤波器、低通滤波器、 带通滤波器和带阻滤波器。
特点
每种类型的滤波器都有其独特的特点 和应用场景。例如，高通滤波器能够 使高频信号得到提升，而低通滤波器 则能够使低频信号得到保留。
均衡滤波器的应用
应用场景
均衡滤波器广泛应用于各种领域，如通信、雷达、音频处理等。在通信领域，均 衡滤波器常用于补偿信道对信号造成的影响，以提高通信质量。在音频处理领域 ，均衡滤波器则用于调整音频的频谱分布，以达到更好的听觉效果。
滤波器原理及其作用
滤波器原理及其作用
滤波器是一种电子设备或电路，它通过选择性地传递或阻止特定频率范围的信号，来实现信号的处理和改变。
滤波器可以用于各种应用中，包括音频、图像、通信和电力系统等。
滤波器的原理基于信号的频谱特性。
信号可以被分解成不同频率的分量，其中包括直流分量、低频分量和高频分量等。
滤波器通过控制这些频率分量的传递和衰减来实现对信号的处理。
滤波器的作用主要有以下几个方面：
1. 信号增强：滤波器可以增强特定频率范围内的信号分量，使其在输出中更加明显。
例如，在音频系统中，低音的增强可以使音乐的低频部分更加浑厚和有力。
2. 信号衰减：滤波器可以减弱或完全消除特定频率范围内的信号分量，以达到去除噪声或干扰的效果。
例如，在通信系统中，滤波器可以抑制背景噪声，使接收到的信号更加清晰。
3. 频率选择：滤波器可以选择传递或阻止特定的频率范围。
这对于信号处理非常重要，因为它能够使我们只关注感兴趣的频率范围，而忽略其他频率分量。
例如，在图像处理中，高通滤波器可以突出图像的边缘和细节，而低通滤波器可以平滑图像并去除噪点。
4. 频率变换：滤波器还可以将信号从一个频率域转换到另一个频率域。
这在很多应用中都非常常见，例如在音频合成和压缩
中。
通过使用滤波器，我们可以将信号从时间域转换到频率域，以便进一步分析和处理。
总之，滤波器在信号处理中起着至关重要的作用。
通过选择性地传递或阻止特定频率分量，滤波器可以对信号进行处理、清理和变换，从而实现各种应用的需求。
滤波器基本原理汇总
带宽（Bandwidth） 通带的3dB带宽（flow - fhigh） 中心频率 工作频带中心，f0 截止频率 传输系数下降到3dB点频率， fc 止带（stop band或reject band） 又称阻带抑制，对于低通、高通、带通滤波器，指 衰减到指定点（通常选60dB点）的频带。
n：阶数 原型函数极点的数目; 低通原型中电抗性元件的数目。
(b )
电感输入式
椭圆函数低通原型电路结构
g2 … g0 g1 g 2 … gn － 1 gn ＋ 1 或 g n1 gn … g n 1 gn gn ＋ 1
…
(n为偶 数 )
…
(n为奇 数 )
(a )
g1 … g0 g 2 g2 … (n为偶 数 ) … (n为奇 数 ) gn － 1 … g n 1 g n1 gn
功率容量 可调范围
无失真传输条件
关于通过无源线性器件无失真的传输有两个关键问 题
器件的幅度响应必须在使用的带宽内为固定值。这意味 着在带段内的所有信号的衰减是恒等的 器件的相位响应在同样的带宽内必须是线性的。既满足 常数群时延特性，所有谐波有相同的延时时间。
品质因数Q
品质因数Q（quality factor）
阻带边频 阻带内允许通过ห้องสมุดไป่ตู้最小损耗所对应的频率
滤波器技术指标和主要参数
衰减指标：
插入损耗（insertion loss）
当滤波器与设计要求的负载连接，通带中心衰减， 单位：dB Pin 2 IL 10log 10log(1 Gin ) PL 阻带中最大衰减，单位：dB
LA(ω)=10log(Pin/PL)=-log(1-|Γin (ω)|2） (dB)
数字滤波器总结
1数字滤波器的应用领域在信号处理过程中，所处理的信号往往混有噪音，从接收到的信号中消除或减弱噪音是信号传输和处理中十分重要的问题。
根据有用信号和噪音的不同特性，提取有用信号的过程称为滤波，实现滤波功能的系统称为滤波器。
在近代电信设备和各类控制系统中，数字滤波器应用极为广泛，这里只列举部分应用最成功的领域。
(1)语音处理语音处理是最早应用数字滤波器的领域之一，也是最早推动数字信号处理理论发展的领域之一。
该领域主要包括 5 个方面的内容：第一，语音信号分析。
即对语音信号的波形特征、统计特性、模型参数等进行分析计算；第二，语音合成。
即利用专用数字硬件或在通用计算机上运行软件来产生语音；第三，语音识别。
即用专用硬件或计算机识别人讲的话，或者识别说话的人；第四，语音增强。
即从噪音或干扰中提取被掩盖的语音信号。
第五，语音编码。
主要用于语音数据压缩，目前已经建立了一系列语音编码的国际标准，大量用于通信和音频处理。
近年来，这 5 个方面都取得了不少研究成果，并且，在市场上已出现了一些相关的软件和硬件产品，例如，盲人阅读机、哑人语音合成器、口授打印机、语音应答机，各种会说话的仪器和玩具，以及通信和视听产品大量使用的音频压缩编码技术。
(2)图像处理数字滤波技术以成功地应用于静止图像和活动图像的恢复和增强、数据压缩、去噪音和干扰、图像识别以及层析 X 射线摄影，还成功地应用于雷达、声纳、超声波和红外信号的可见图像成像。
(3)通信在现代通信技术领域内，几乎没有一个分支不受到数字滤波技术的影响。
信源编码、信道编码、调制、多路复用、数据压缩以及自适应信道均衡等，都广泛地采用数字滤波器，特别是在数字通信、网络通信、图像通信、多媒体通信等应用中，离开了数字滤波,器几乎是寸步难行。
其中，被认为是通信技术未来发展方向的软件无线电技术，更是以数字滤波技术为基础。
(4)电视数字电视取代模拟电视已是必然趋势。
高清晰度电视的普及指日可待，与之配套的视频光盘技术已形成具有巨大市场的产业；可视电话和会议电视产品不断更新换代。
滤波器组个人工作总结
滤波器组个人工作总结
在过去的一段时间里，我有幸能够参与滤波器组的工作，通过不懈的努力和团队合作，取得了一些成绩。
在这篇文章中，我将对我们的工作进行总结和回顾，展示我们所取得的成就和经验。
首先，我们团队的主要工作是设计和优化滤波器，以满足不同领域的需求。
在这个过程中，我们首先进行了对需求的分析和理解，然后根据具体的要求设计出满足需求的滤波器结构。
在设计过程中，我们充分利用了现代的工具和技术，如MATLAB和Simulink等软件，以及各种模拟和数字滤波器的设计方法。
通过不断的试验和验证，我们最终得到了一些性能优异的滤波器方案。
其次，我们团队在工作中还注重了团队合作和沟通。
在设计过程中，我们会定期进行团队会议，共同讨论和解决遇到的问题，确保每个人都能够充分发挥自己的优势。
在团队合作中，我们不仅仅是一群独立的个体，更是一个紧密合作的团队，共同为项目的成功而努力。
最后，我们团队在工作中也积累了一些宝贵的经验和教训。
通过不断的实践和总结，我们发现了一些设计和优化滤波器的有效方法，也遇到了一些挑战和困难。
通过这些经验和教训，我们更加清晰地认识到了我们的优势和不足，也更加坚定了我们在未来工作中的方向和目标。
总的来说，滤波器组的个人工作总结是我们团队在工作中不断努力和进步的见证。
通过团队的合作和努力，我们取得了一些成绩，也积累了一些宝贵的经验。
在未来的工作中，我们将继续努力，不断提高自己的能力和水平，为更多的项目做出更大的贡献。
滤波器组个人工作总结
滤波器组个人工作总结
在这个滤波器组项目中，我负责以下任务之一的实施。
首先，我参与了滤波器组的设计和选择过程。
根据项目需求，我研究了不同类型的滤波器和其工作原理，以及在特定频率范围内最有效的滤波器。
我深入了解了滤波器参数的重要性，并与团队成员共同决定了最适合项目的滤波器类型。
其次，我负责建立滤波器组的测试计划和实施。
我与团队一起确定了测试所需的数据和指标，并制定了相应的测试方法。
根据这些规定，我使用合适的工具和设备进行了测试，并准确记录了结果。
我还分析了测试数据，确保滤波器组的性能符合预期。
除此之外，我也参与了滤波器组的性能优化工作。
通过对滤波器参数的微调和优化，我成功提高了滤波器组的效率和性能。
我还与团队合作，解决了一些意外问题和挑战，确保滤波器组能够正常工作。
最后，我编写了滤波器组的技术文档和报告。
我详细记录了滤波器组的设计和性能，并提供了测试数据和结果。
我还解释了滤波器组的工作原理和优势，以便其他人能够理解和使用。
通过这个滤波器组项目，我深入了解了滤波器的原理和应用，并提高了团队合作和问题解决的能力。
我很荣幸能够参与这个项目，并为其成功做出了贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
g6
1.0000
变换成为截止频率为2.4835GHz的低通电路元件 值为：
g0
1.0000
g1
3.9604 1011
g2
1.0369 1010
g3
1.2817 1010
g4
1.0369 1010
g5
3.9604 1011
g6
1.0000
2017/10/15
16
将元件值代入到以下电路中
2 1 L R L 0 2 0
1 1 C 2 1 R0 L
2017/10/15
1 R0 L 2 1 C 2 1 C C 2 0 R0
52
例3、将9级0.5dB契比雪夫归一电路转化为2.42.4835GHz的带阻滤波器。 原始参数为：
例4、将9级0.5 dB契比雪夫归一电路转化为2.42.4835GHz的带通滤波器。
原始参数和原始电路都和例3相同，由原始参数根据变换公 式得到的各元件值为：
g1L
3.9016p
g2L
1.5021n
g3 L
5.9465p
g4L
1.3941n
g5 L
6.2276p
g6 L g7 L
1.3941n 5.9465p
微波滤波器的结构 和设计原理
李秀萍 北京邮电大学
2017/10/15 1
Outline
集总参数滤波电路 1、滤波器的类型及其特点 2、滤波器由低通原型向其他类型的转 化 分布参数滤波器 1、低通滤波器的结构与设计 2、高通滤波器的结构与设计 3、带阻滤波器的结构与设计 4、带通滤波器的结构与设计
g8 L
1.5021n
g9 L
3.9016p
g1C
1089p
g 2C
2.8286p
g 3C
714.52p
g 4 C g 5C g 6 C
3.0477p 682.27p 3.0477p
g7C
714.52p
g8C g 9 C
2.8286p 1089p
2017/10/15
49
由原始电路根据变换规则得到的电路为：
2017/10/15
4
2017/10/15
5
最平坦特性
S
a b c d 2 ad bc 1 abcd 2 d b c a
2017/10/15
6
2017/10/15
7
2017/10/15
8
2017/10/15
9
2017/10/15
39.604pH 1ohm 0.10369nF 0.10369nF 1ohm 128.17pH 39.604pH
2017/10/15
17
得到电路的性能图为：
2017/10/15
18
2017/10/15
19
切比雪夫特性
2017/10/15
20
2017/10/15
21
2017/10/15
22
微波半集中参数低通滤波器
2
2017/10/15
滤波器类型及特点
指标： 1. 频率范围 2. 通带衰减 3. 阻带衰减 4. 寄生通带 5. 群时延特性
2017/10/15
要求： 通带衰减ห้องสมุดไป่ตู้，阻带衰减大 通带和阻带之间衰减的变化快 1. 增加节数 2. 综合设计法
3
设计方法
镜像参量设计法 传输波设计法 原型电路设计法
2017/10/15
47
由低通原型向带通滤波电路的转换
将串联电感L用电容和电 感的串联电路代替：
将并联电容C用电容和电 感的并联电路代替：
R0 L L 2 1
2 1 R0 L 02 C
1 C C 2 1 R0
48
2 1 1 C 2 R00 L
2017/10/15
0.0505n
g3
24.022 p
g4
0.04687 n
g5 g6
22.937 p
0.04687 n
g7
24.022 p
g8
0.0505n
g9
36.612 P
g10
1.0000 45
将元件值代入到以下电路中
g1 1ohm g3 g5 g7 g9
g2
g4
g6
g8
1ohm
2017/10/15
46
得到电路的性能图为：
10
2017/10/15
11
2017/10/15
12
2017/10/15
13
2017/10/15
14
2017/10/15
15
例1、五阶巴特沃兹滤波电路原型向低通转换 五阶巴特沃兹滤波电路原型参数值为：
g1
0.6180
g0
1.0000
g2
1.6180
g3
2.0000
g4
1.6180
g5
0.6180
• 原型电路：以LC作为元件的集总参数低频电路， 其中L、C的数值都根据对滤波器一定的指标要 求、以不同的综合设计方法求得，由此得出一 系列规格化的元件数值，列成表格，称为原型 电路元件参数。 • 找原型电路与实际滤波器元件值的变换关系 • 原型电路元件参数经综合设计“最佳化”，设 计参数“规格化”
g1
1.0000 1.7504
g2
1.2690
g3
2.6678
g4
1.3673
g5 g6
2.7939 1.3673
g7
2.6678
g8
1.2690
g9
1.7504
g10
1.0000
变换成为截止频率为2.4835GHz的 低通电路元件值为：
g0
1.0000 2017/10/15
g1
36.612 P
g2
g1L g0 g3L g5L g7L g9L
g1C
g3C
g5C
g7C
g9C
g2C
g2L
g4C
g4L
g6C
g6L
g8C
g8L
g10
2017/10/15
50
此电路性能如下：
2017/10/15
51
由低通原型向带阻滤波电路的转换 转换公式为：
将串联电感L用电容和电 感的并联电路代替： 将并联电容C用电容和电 感的串联电路代替：
33
2017/10/15
34
2017/10/15
35
2017/10/15
36
2017/10/15
37
2017/10/15
38
设计实例
2017/10/15
39
2017/10/15
40
2017/10/15
41
2017/10/15
42
2017/10/15
43
2017/10/15
44
例2、9级0.5dB契比雪夫低通电路原 型向高通的转化。 原始参数为：
2017/10/15
23
2017/10/15
24
2017/10/15
25
2017/10/15
26
2017/10/15
27
传输线等效电路特点
2017/10/15
28
2017/10/15
29
2017/10/15
30
低通滤波器设计流程
2017/10/15
31
2017/10/15
32
2017/10/15
