给排水资料
给排水复习资料
给排水复习资料一、建筑给水系统是：将市政给水管网（或自备水源给水管网）中的水引入一栋房屋或一个建筑群体，供人们生活、生产和消防之用，并满足各类用水对水质、水量、水压要求的冷水供应系统。
二、给水系统按用途分为：生活给水系统、生产给水系统、消防给水系统三、给水系统的组成：引入管、水表节点、给水管网、配水装置和附件、增压贮水设备、给水局部处理设施四、引入管名词解释：引入管又称进户管，是市政给水管网和建筑物内部给水管网之间的连接管道。
五、水表节点名词解释：是指引入管上装设的水表节点及其前后设置的阀门及泄水装置等的总称。
六、给水方式及其用途：一、利用外网水压直接给水方式1.简单给水方式（条件：水压每时每刻都充足）2.单设水箱的给水方式（条件：周期性水压不足）二、设有增压与注水设备的给水方式 1.单设水泵的给水方式（条件：经常性水压不足且室外管网允许直接抽水）2.设水泵和水箱的给水方式（室外管网水压经常不足，室内用水不均匀，室外管网允许直接抽水）3.设贮水池、水泵和水箱的给水方式（条件：建筑的用水可靠性高，室外管网水量、水压经常不足，且室外管网不允许直接抽水）4.气压给水方式（条件：室外管网压力低于或经常不能满足室内所需水压，室内用水不均匀且不易设高水位水箱）5.变频调速恒压给水方式（条件：室外管网压力经常不足，建筑用水量较大且不均匀，要求可靠性高、水压恒定；或建筑物顶不宜设置高位水箱）三、分区给水（条件：建筑物层数较多或高度较大时，若室外管网的水压只能满足低楼层的用水要求，而不能满足较高层数要求）四、分质给水方式（条件：依所需的不同水质分别设独立的给水系统）七、生活中常见的管材：塑料管材（硬聚录乙烯给水管UPVC，室外/胶粘、聚乙烯给水管PE/热熔连接、聚丙烯管PP 室内给水/热熔连接，承插连接、聚丁烯管PB地暖/热熔连接、工程塑料管ABS化工给水/粘接）复合管：分钢塑复合管和铝塑复合管、镀锌钢管(必须螺纹连接)、普通钢管（螺纹连接/焊接/法兰连接）、铸铁钢管（市政，排水/承插连接）铜管（螺纹卡套连接/焊接）八、管道附加是给水管网中调节水量和水压、控制水流方向、关断水流等各类装置的总称，可分为配水附件和控制附件。
给排水系统资料
给排水系统资料给排水系统资料给排水系统是指建筑物内的供水、排水、雨水排放、污水处理等设施，是一项重要的基础设施。
在建设过程中，给排水系统资料的编制是不可缺少的。
其包括设计图纸、施工图纸、工程量清单、材料清单、工程报验资料等。
这些资料的准备，能够确保设计、建设、维护管理工作的有序进行，同时也对保证建筑物的安全、卫生、环境等方面有着重要意义。
1. 设计图纸设计图纸是给排水系统资料的主要组成部分之一，是设计工作的基础。
其包括供水系统图纸、排水系统图纸、污水处理系统图纸和雨水排放系统图纸等。
这些图纸应根据相关标准、规范和地方性条例进行设计，既要充分考虑建筑物内部环境和外部环境的特点，还要考虑住户的实际需求。
设计图纸应具有清晰的标注，包括设备的名称、型号、数量等，方便施工和维护。
2. 施工图纸施工图纸是在设计图纸的基础上，针对具体施工方案进行的详细设计。
其主要包括管道的形状、尺寸、材质、接口方法、支吊架的设计、设备的安装位置、管道与设备的连接方式等细节。
施工图纸应按照国家有关标准规范进行编制，既要保证施工质量，还要避免施工过程中产生的浪费。
3. 工程量清单工程量清单是一个建筑项目的核算工作，主要包括对工程量的计量、计价、汇总等。
在给排水系统中，工程量清单主要涉及管道、接头、阀门、泵站等的量和价。
这种清单的编制，能够使建筑项目的预算准确、合理，并能够避免在施工过程中发生额外的费用。
4. 材料清单材料清单是给排水系统中使用到的材料与数量的清单。
在施工过程中，要按照设计图纸中所列明的材料与数量进行采购与使用。
材料清单可以帮助工程师、建筑商和供应商更好地合作，并确保施工所用的配件和材料质量符合要求。
5. 工程报验资料工程报验资料是为检验给排水系统工程安全、正常运行，提供必要的资料和记录。
包括验收记录、检测报告、设备表和运行参数记录。
在系统完工后，应及时向相关部门提交报验。
其中的参数记录和检测报告，可以为未来的维护和更新工作提供参考信息。

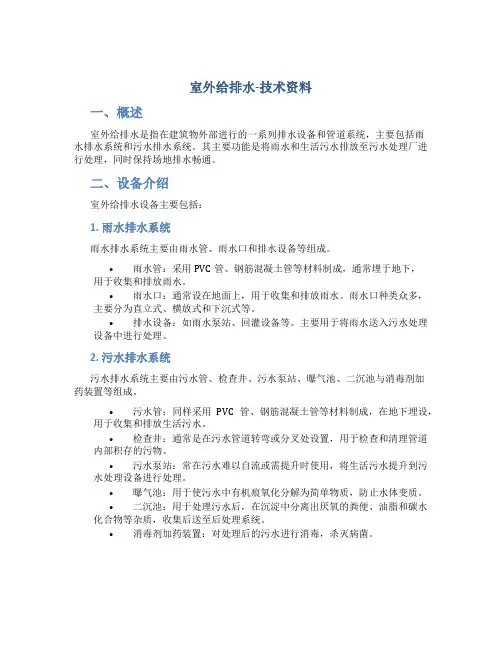

室外给排水-技术资料
室外给排水-技术资料一、概述室外给排水是指在建筑物外部进行的一系列排水设备和管道系统，主要包括雨水排水系统和污水排水系统。
其主要功能是将雨水和生活污水排放至污水处理厂进行处理，同时保持场地排水畅通。
二、设备介绍室外给排水设备主要包括：1. 雨水排水系统雨水排水系统主要由雨水管、雨水口和排水设备等组成。
•雨水管：采用PVC管、钢筋混凝土管等材料制成，通常埋于地下，用于收集和排放雨水。
•雨水口：通常设在地面上，用于收集和排放雨水。
雨水口种类众多，主要分为直立式、横放式和下沉式等。
•排水设备：如雨水泵站、回灌设备等。
主要用于将雨水送入污水处理设备中进行处理。
2. 污水排水系统污水排水系统主要由污水管、检查井、污水泵站、曝气池、二沉池与消毒剂加药装置等组成。
•污水管：同样采用PVC管、钢筋混凝土管等材料制成，在地下埋设，用于收集和排放生活污水。
•检查井：通常是在污水管道转弯或分叉处设置，用于检查和清理管道内部积存的污物。
•污水泵站：常在污水难以自流或需提升时使用，将生活污水提升到污水处理设备进行处理。
•曝气池：用于使污水中有机痕氧化分解为简单物质，防止水体变质。
•二沉池：用于处理污水后，在沉淀中分离出厌氧的粪便、油脂和碳水化合物等杂质，收集后送至后处理系统。
•消毒剂加药装置：对处理后的污水进行消毒，杀灭病菌。
三、设计和安装室外给排水设计需要考虑的因素包括：场地的物理特性、地形和排水需求，在设计时应该根据场地的实际情况，选择适合的给排水系统进行设计。
在安装时，应首先进行排查和勘测，充分了解场地的情况，确定管道铺设路线。
然后进行施工和安装，注意管道与设备的连接，机电设备的正确安装，以及检查和测试设备的运行情况，确保系统正常运行。
四、维护和保养室外给排水的维护和保养关乎到系统的正常运行和寿命，需要认真对待。
常见的维护和保养措施包括：•定期进行清洗和冲洗，有效防止管道堵塞。
•定期进行巡查和检查，发现问题及时解决。
给排水工程师复习资料
给排水工程师复习资料给排水工程师复习资料近年来，随着城市化进程的加快，给排水工程在城市建设中的重要性日益凸显。
作为给排水工程的核心人才，给排水工程师承担着设计、施工、维护和管理等重要职责。
为了保证工程的质量和安全，给排水工程师需要具备扎实的理论知识和丰富的实践经验。
本文将为给排水工程师提供一些复习资料，帮助他们更好地备考。
一、给排水系统的基本原理给排水系统是城市基础设施的重要组成部分，它包括供水系统和排水系统。
供水系统负责向城市居民提供清洁的饮用水，而排水系统则负责将废水和雨水排出城市，保证城市的卫生和环境质量。
给排水工程师需要了解供水系统和排水系统的基本原理，包括水源、水压、水质处理、管网布置等内容。
二、给排水工程的设计与施工给排水工程师需要具备良好的设计能力和施工管理能力。
在设计方面，他们需要熟悉相关的设计规范和标准，掌握各种给排水设备的选型和布置原则。
在施工方面，他们需要了解施工工艺和施工流程，能够有效地组织施工队伍和协调各方资源。
此外，给排水工程师还需要具备一定的项目管理能力，能够合理规划工期和控制成本。
三、给排水系统的维护与管理给排水系统的维护与管理是保证系统正常运行的关键环节。
给排水工程师需要了解系统的运行原理和常见故障，能够及时发现和解决问题。
他们还需要制定维护计划和管理制度，确保设备的正常维护和保养。
此外，给排水工程师还需要关注系统的节能和环保问题，提出相应的改进方案。
四、新技术在给排水工程中的应用随着科技的不断进步，新技术在给排水工程中的应用越来越广泛。
例如，智能水表、远程监控系统、水污染治理技术等都为给排水工程师提供了新的解决方案。
给排水工程师需要及时了解并掌握这些新技术，以提高工程的效率和质量。
五、案例分析与经验总结在给排水工程的实践中，案例分析和经验总结是非常重要的学习方法。
通过对成功案例和失败案例的分析，给排水工程师可以更好地理解工程中的问题和挑战，并从中吸取经验教训。
给排水竣工资料目录
给排水竣工资料目录一、竣工时间及工程基本情况1. 竣工时间2. 工程名称3. 工程地点4. 工程规模和标准二、设计文件1. 总平面布置图2. 给排水工程设计说明书3. 建筑物结构及给排水工程剖面图4. 给水设计图纸5. 排水设计图纸6. 给排水系统计算书三、施工图纸及施工图1. 给水系统施工图纸2. 排水系统施工图纸3. 强弱电系统施工图纸4. 给排水系统中各构件的详图四、技术资料1. 给水设备技术参数2. 排水设备技术参数3. 给水管道材料和规格4. 排水管道材料和规格5. 给排水设备安装、使用说明书6. 给排水系统运行维护手册五、验收与检测报告1. 给水系统验收报告2. 排水系统验收报告3. 给水系统水质检测报告4. 排水系统排放标准检测报告5. 给排水系统使用性能评估报告六、保修和维护手册1. 设备保修手册2. 管道维护手册3. 设备维护手册七、竣工图纸备案资料1. 竣工图纸备案申请表2. 批准竣工图纸备案函3. 竣工图纸系列编号八、其他证明文件1. 安全生产许可证2. 工程质量评定证书3. 环境保护验收报告4. 建设工程竣工核验报告以上是关于给排水竣工资料目录的详细内容。
根据该目录提供的资料，可以全面了解工程的基本情况、设计图纸、技术参数以及验收与检测报告等重要信息。
这些资料对于工程的竣工验收、设备维护和后期管理都具有重要的参考价值。
在整理给排水竣工资料时，应保证资料的完整性和准确性，并妥善保存备案，以备工程的后续使用和管理。
(完整版)GB50268-给排水全套资料
单位（子单位）工程质量竣工验收记录
编号：
单位（子单位）工程质量控制资料核查表
编号：
单位（子单位）工程观感质量核查表
编号：
单位（子单位）工程结构安全和使用功能性检测记录表
编号：
分部（子分部）工程质量验收记录
编号：
分项工程质量验收记录
编号：
沟槽开挖与地基处理工程检验批质量验收记录
沟槽支护工程检验批质量验收记录
编号：
沟槽回填（刚性管道）工程检验批质量验收记录Ⅰ
编号：
沟槽回填（刚性管道）工程检验批质量验收记录Ⅱ
编号：
沟槽回填（柔性管道）工程检验批质量验收记录
编号
管道基础工程检验批质量验收记录
编号
编号：
编号
编号：
编号：
钢管阴极保护工程检验批质量验收记录
编号：
球墨铸铁管接口连接工程检验批质量验收记录
编号：
钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管接口连接工程检验批质量验收记录
编号：
化学建材管接口连接工程检验批质量验收记录
编号：
管道铺设工程检验批质量验收记录
编号：
井室工程检验批质量验收记录
编号：
雨水口及支、连管工程检验批质量验收记录
编号：
工程检验批质量验收记录
编号：
（以上未列项目执行此表格）。
给排水工程所做的资料清单
室内(外）给水管安装所要做的资料：
1、分项质量技术交底卡
2、安装隐蔽工程验收记录
3、阀门（配件)安装前外观检查／密封性能水压试验记录
4、给水管道系统通水试验记录
5、管道系统水压试验记录
6、管道冲洗记录
7、生活给水/直饮水/游泳池水系统消毒记录
8、室内给水管道及配件安装工程检验批质量验收记录（内）
9、室外给水管沟及井室工程检验批质量验收记录（外）
10、室外给水管道安装工程检验批质量验收记录(一）
室内排水及雨水管安装要做的资料：
10、分项工程质量技术交底卡
11、室内／室外排水系统管道坡度测量记录
12、室内排水管道灌水／通水试验记录
13、室内排水管道通球试验记录
14、雨水管道及配件安装工程检验批质量验收记录
15、室内排水管道及配件安装工程检验批质量验收记录室外排水所需做的资料：
16、分项工程质量技术交底卡
17、室外排水管道灌水／通水试验记录
18、室外排水管沟及井池工程检验批质量验收记录
19、室内／室外排水系统管道坡度测量记录
20、室外排水管道安装工程检验批质量验收记录\
卫生器具安装要做的资料
21、分项工程质量技术交底卡
22、卫生器具满水和通水试验记录
23、卫生器具及给水配件安装工程检验批质量验收记录
24、卫生器具排水管道安装工程检验批质量验收记录。
给排水工程资料目录
给排水工程资料目录以下是给排水工程资料的详细目录，包含了各类文件的名称和简要说明：1. 工程前期资料1.1 项目可行性研究报告•研究报告摘要•工程投资估算•工程效益分析1.2 项目建议书•投资估算与资金筹措•项目实施计划1.3 工程地质勘察报告•工程地质条件评价1.4 水资源论证报告•水资源状况评价•工程对水资源的影响分析2. 工程设计资料2.1 工程设计说明书•工程规模及组成•工程方案及设计参数2.2 给水排水专业设计图纸•给水专业图纸–给水管道平面图–给水管道系统图–给水泵站平面图–给水泵站系统图•排水专业图纸–排水管道平面图–排水管道系统图–排水泵站平面图–排水泵站系统图2.3 结构专业设计图纸•结构布置图•结构计算书2.4 电气专业设计图纸•电气主接线图•电气平面图•电气系统图2.5 自控专业设计图纸•自控原理图•自控平面图•自控系统图3. 工程施工资料3.1 施工组织设计•施工进度计划•施工平面图•施工方法及工艺•质量安全措施3.2 施工日志•施工问题及解决方案3.3 施工记录•工程进度记录•质量检查记录•安全检查记录•材料设备验收记录3.4 施工验收资料•工程验收报告•验收合格证书4. 工程调试与运行资料4.1 调试方案•调试时间计划4.2 调试记录•问题及解决方案4.3 运行方案•运行时间计划4.4 运行记录•运行问题及解决方案5. 工程维护与养护资料5.1 维护养护方案•维护养护目的•维护养护内容•维护养护时间计划•维护养护方法及工艺5.2 维护养护记录•维护养护日期•维护养护内容•维护养护结果•问题及解决方案其他为给排水工程资料的详细目录，各类文件应根据实际情况进行编制和整理，以便于工程的管理和运行维护。
6. 工程变更与洽商资料6.1 变更申请单•变更影响分析•变更审批意见6.2 洽商记录7. 工程事故处理资料7.1 事故报告•事故发生时间•事故原因分析7.2 事故处理方案•处理时间计划7.3 事故处理记录•事故处理日期•后续预防措施8. 工程验收资料8.1 验收申请报告8.2 验收合格证书•验收合格证明8.3 验收反馈意见•验收发现问题9. 工程总结与评价资料9.1 工程总结报告•工程实施过程评价•工程成果评价•存在的问题与不足9.2 工程评价报告其他为给排水工程资料的详细目录，各类文件应根据实际情况进行编制和整理，以便于工程的管理和运行维护。
给排水完整资料
给排水完整资料在我们的日常生活和各类建筑、工程项目中，给排水系统是至关重要的一部分。
它就像是一个默默工作的“幕后英雄”，为我们提供了清洁的用水，并妥善处理了废水，确保我们的生活环境舒适、健康。
那么，究竟什么是给排水系统？它又包含哪些方面的资料呢？让我们一起来深入了解一下。
给排水系统，简单来说，包括给水系统和排水系统两大部分。
给水系统负责为人们提供生活、生产和消防用水，而排水系统则负责将使用过的废水、污水以及雨水等及时排放出去。
先来说说给水系统。
其资料通常涵盖了水源的选择与评估。
水源可以是地下水，比如井水；也可以是地表水，像是江河湖泊的水。
对于水源，需要详细考察其水质、水量以及可持续性等方面。
然后是给水的处理工艺。
这包括了一系列的流程，比如混凝、沉淀、过滤、消毒等。
每一个环节都有其特定的作用和要求。
例如，混凝是为了让水中的微小颗粒凝聚成较大的颗粒，便于后续的沉淀；沉淀则是让这些较大颗粒在重力作用下沉降下来；过滤是进一步去除水中的杂质；消毒则是杀灭水中的病菌和微生物，确保用水的安全。
在给水系统中，水泵和水箱也是重要的组成部分。
水泵的选型和配置需要根据用水量、水压要求等因素来确定。
水箱的容量、材质以及安装位置等也都有相应的规范和要求。
接着，我们来看看排水系统。
排水系统的资料首先包括排水体制的确定。
常见的排水体制有合流制和分流制。
合流制是将污水和雨水混合在一起排放，而分流制则是将污水和雨水分开排放。
排水管道的设计和布置也是关键。
管道的材质、管径、坡度等都需要精心计算和规划，以确保排水的顺畅。
同时，还要考虑管道的耐腐蚀性能、抗压能力等。
污水处理也是排水系统中的重要环节。
污水处理的方法多种多样，有物理处理、化学处理和生物处理等。
不同的处理方法适用于不同的水质和处理要求。
除了上述的基本组成部分，给排水系统的资料还包括相关的设计规范和标准。
这些规范和标准是设计和施工的重要依据，确保给排水系统的安全、可靠和高效运行。
室外给排水资料范本
室外给排水资料范本
室外给排水资料范本如下：
1.设计图纸：包括给排水管道的布置图、剖面图和细部图等。
2.管道材料清单：列出所使用的管道材料的种类、规格、数量和长度等。
3.管道施工工艺说明：描述管道的安装方法、连接方式、施工流程和验收标准等。
4.设备清单：列出与给排水系统相关的设备，如污水泵、水泵等。
5.设备安装图纸：具体描述设备的安装位置、连接方式和管道走向等。
6.施工进度计划：包括给排水工程的施工周期、施工工序和计划进度等。
7.材料验收记录：记录材料进场验收的时间、数量和检验结果等。
8.施工质量验收记录：记录施工过程中的质量检查和验收结果。
9.施工图纸修改记录：记录设计图纸修改的时间、内容和原因等。
10.施工备忘录：记录工程现场的问题、变更和解决方案等。
以上是一些常见的室外给排水资料范本，具体的资料要根据实际设计和施工要求进行调整和补充。
给排水——复习资料
给排⽔——复习资料1.泵的扬程 (P27)流经泵的出⼝断⾯与进⼝断⾯单位重量流体所具有总能量之差,称为泵的扬程。
⽤字母H表⽰，其单位为m。
⽔泵的扬程是指被输送的单位重量的液体流经⽔泵后所获得的能量增值。
2.选泵的原则 (P30)满⾜流量和扬程的要求；⽔泵机组在长期运⾏中，⽔泵⼯作点的效率最⾼；按所选的⽔泵型号和台数设计的⽔泵站，要求设备和⼟建的投资最⼩；便于操作维修，管理费⽤少；考虑远近期发展要求。
3.城市⽤⽔量分类 (P50、51)综合⽣活⽤⽔量，包括居民⽣活⽤⽔和公共设施⽤⽔⼯业企业⽣产⽤⽔量、⼯作⼈员⽣活⽤⽔量（⼯业⽤⽔量）消防⽤⽔量市政⽤⽔量，主要指浇洒道路和绿地⽤⽔量未预见⽔量及给⽔管⽹漏失⽔量。
（书）：居民⽣活⽤⽔量、⼯业⽤⽔量、公共设施⽤⽔量、市政⽤⽔量、管⽹漏损⽔量、未预见⽤⽔量、消防⽤⽔。
4.⽇、时变化系数、最⾼⽇⽤⽔量Qd、最⼤时⽤⽔量Qh(P63)为了反映⽤⽔量逐⽇、逐时的变化幅度⼤⼩，引⼊了两个重要的特征系数，即⽇变化系数和时变化系数。
⽇变化系数Kd：在⼀年中，最⾼⽇⽤⽔量与平均⽇⽤⽔量的⽐值。
其值约为1.1~1.5。
时变化系数KH：最⾼⼀⼩时⽤⽔量与平均时⽤⽔量的⽐值。
最⾼⽇⽤⽔量Qd：在设计规定的年限内，⽤⽔最多⼀⽇的⽤⽔量。
平均⽇⽤⽔量：指设计年限内发⽣最⾼⽇⽤⽔量的那⼀年的平均⽇⽤⽔量最⼤时⽤⽔量Qh：最⾼⽇内，⽤⽔最多的⼀⼩时的⽤⽔量。
平均时⽤⽔量：指最⾼⽇内平均每⼩时的⽤⽔量。
5.⽣活⽤⽔量计算 (P67)综合⽣活⽤⽔量Q1（居民⽣活⽤⽔量Q1’，公共建筑⽤⽔量Q1”）、⼯企业职⼯⽣活⽤⽔量Q2、⼯企业职⼯淋浴⽤⽔量Q3、⽣产⽤⽔量计算Q4、市政⽤⽔量计算Q5最⾼⽇设计⽔量Qd=(1.15~1.25)(Q1+Q2+Q3+Q4+Q5) (m3 /d )15%~25%——为未预见⽔量及管道漏⽔量6.地下⽔源 (P73)给⽔⽔源按⾃然⽔体的存在和运动形态不同，可分为地下⽔源和地表⽔源。
给排水工程所做的资料清单
引言概述：给排水工程是现代建筑中不可或缺的重要组成部分。
在建筑项目中，给排水工程所涉及的资料清单是保证工程顺利进行的关键。
本文将详细介绍给排水工程所需要的资料清单，以帮助项目管理人员和施工人员进行规范管理和操作。
正文内容：一、设计与计划资料1.设计图纸：包括建筑平面图、剖面图和细部图等，用于指导给排水工程的设计和施工。
2.设计计算书：涵盖设计参数、设计原理、管道布置和水力计算等，用于说明工程设计的基本依据和设计要求。
3.施工组织设计书：包括工程建设方案、施工技术要求和施工组织流程等，用于统一施工方案和协调施工流程。
二、材料与设备清单1.管道材料：包括管道、管件、法兰等材料清单，根据设计要求选择合适的材料。
2.阀门与附件：包括止回阀、调节阀、消防阀等各类阀门及其附件清单，确保给排水系统的正常运行和安全。
3.泵及配套设备：包括水泵、控制阀、压力容器等，用于提供给水和排水系统所需的压力和流量。
三、施工图纸与文件1.施工图纸：与设计图纸相对应的施工图纸，明确管道布置、高度和尺寸等。
2.工程量清单：详细列出各类工程量，包括材料及设备的数量和规格，便于施工人员进行材料采购和工程进度控制。
3.施工技术文件：涵盖施工工艺、施工方法和质量控制要求等，用于指导施工人员按照规范进行施工作业。
四、检测与验收资料1.检测报告：包括给排水系统的泄漏测试、水压测试、静态水压试验等检测报告，用于确保系统质量和功能正常。
2.验收记录：记录设备及材料的验收情况，包括购货凭证、检验报告、设备合格证等。
五、运行与维护资料1.运行手册：包括设备和系统的操作说明、维护保养规程和故障排除流程等，用于指导运行人员进行系统操作和维护。
2.维修记录：记录设备维护、维修和更换情况，建立设备档案和保养计划，保证设备正常运行和延长使用寿命。
总结：给排水工程所做的资料清单是建筑项目中非常重要的一部分，它直接关系到工程的质量和施工的顺利进行。
本文介绍了给排水工程所需的资料清单，包括设计与计划资料、材料与设备清单、施工图纸与文件、检测与验收资料以及运行与维护资料。
给排水常用资料
给排水常用资料给排水常用资料一、引言给排水系统是建筑物中起到重要作用的设施之一，它涉及到水的供应、排水和处理等方面。
本将详细介绍给排水常用资料，包括设计手册、标准规范、技术规范、相关图纸和施工方案等内容。
二、设计手册设计手册是给排水系统设计中最基础的资料之一，它包含了给排水系统的基本原理、设计方法、计算公式和设计参数等内容。
常见的设计手册有《给水设计手册》、《排水设计手册》等，它们详细说明了给水管道、消防水系统、排水管道等的设计要求和规范。
三、标准规范标准规范是给排水系统设计和施工过程中必须遵守的标准，它涵盖了材料选用、工程施工、验收规范等方面的内容。
常见的标准规范有《建筑给水排水工程施工及验收规范》、《建筑给水排水工程质量验收规范》等，它们规定了给排水设施的安装、验收和维修要求。
四、技术规范技术规范是给排水系统设计和施工过程中的技术要求和方法的详细说明。
它包括管道敷设方法、连接方式、管材选用、防腐要求、施工工艺等内容。
常见的技术规范有《建筑给水排水工程技术规范》、《建筑给排水工程钢管焊接技术规程》等。
五、相关图纸给排水系统的设计和施工通常需要借助图纸来表达设计意图和施工要求。
相关图纸包括建筑平面图、给水系统布置图、排水系统布置图、安装图、示意图等。
这些图纸能够直观地展示给排水系统的布局、管道尺寸和设备安装位置等细节。
六、施工方案施工方案是指给排水系统施工过程中的具体操作流程和施工方案。
它包含了施工步骤、施工工具和设备、施工顺序、质量控制要求等内容。
施工方案的编制可以确保施工过程的有序进行，保证给排水系统的施工质量。
扩展内容：1、本所涉及附件如下：- 《给水设计手册》PDF附件- 《排水设计手册》PDF附件- 《建筑给水排水工程施工及验收规范》附件- 《建筑给水排水工程质量验收规范》附件- 《建筑给水排水工程技术规范》附件- 《建筑给排水工程钢管焊接技术规程》附件- 给水系统布置图 DWG文件- 排水系统布置图 DWG文件2、本所涉及的法律名词及注释：- 给排水系统：指建筑物中用于供应水、排泄污水和雨水以及进行处理的系统。
给排水常用资料(2024)
引言概述：在建筑和工程领域，给排水系统是一个关键的组成部分。
了解给排水系统的常用资料对于设计、施工和维护工作都非常重要。
本文将介绍一些常用的给排水系统资料，旨在提供给读者必要的知识和信息。
正文内容：一、给排水管材料1.铸铁管：铸铁管是一种常用的给排水系统管道材料。
它具有耐用性、耐腐蚀性和耐高温性等特点，适用于排水和给水管道。
2.塑料管：塑料管材料也是常见的给排水系统材料。
常见的塑料管材料包括PVC管、PE管和PP管等。
它们具有低成本、易安装和耐化学腐蚀等特点。
3.不锈钢管：不锈钢管是一种高强度和耐腐蚀的给排水系统管道材料。
它具有耐高温、耐压和美观等特点，适用于特殊环境下的给排水系统。
二、给排水管件1.弯头和弯管：弯头和弯管是给排水系统中常用的管件。
它们用于改变管道的方向和角度，保证流体顺畅流通。
2.法兰：法兰是连接管道的重要组成部分。
它具有方便拆卸和维修的特点，常用于大口径管道。
3.快速接头：快速接头是一种便捷的连接方式，可以快速安装和更换管道。
4.管卡：管卡通常用于固定管道，确保管道不松动和变形。
5.节流阀：节流阀用于控制给排水系统中的流量。
它可以调节流量大小，提高系统的运行效率。
三、给排水设备1.水泵：水泵是给排水系统中重要的设备之一。
它用于抽水、送水和增压等工作。
根据不同的需求，有离心泵、柱塞泵和自吸泵等多种类型。
2.水箱：水箱用于储存和供应给水系统所需的水量。
它可以平衡供水和用水之间的差异，保证供水的稳定性。
3.污水处理设备：污水处理设备用于处理和净化污水。
常见的污水处理设备包括格栅、沉砂池和曝气池等。
4.排水阀门：排水阀门用于控制和调节排水系统的流量和压力。
常见的排水阀门包括闸阀、截止阀和球阀等。
5.消防设备：消防设备是给排水系统中的重要组成部分。
它包括消防水带、消防栓和消防泵等，用于灭火和紧急救援工作。
四、给排水系统设计规范1.国家标准：在给排水系统的设计过程中，需要遵循相关的国家标准。
给排水全套资料模版
给排水全套资料模版标题：给排水全套资料模板给排水系统是任何建筑或城市基础设施的重要组成部分。
它负责供应和排放生活和工业用水，以及处理和排放废水。
为了确保给排水系统的有效运行，需要一套全面的资料模板来记录和维护系统的信息。
一、设计图纸和手册1、给排水系统设计图纸：包括详细的给排水管道布局，水箱和水泵的位置，以及供水和水排放管道的布局。
2、操作和维护手册：详细描述了系统的运行方式，维护和故障排除步骤，以及应急预案。
二、施工和验收文档1、施工合同和计划：记录了施工的详细计划和时间表，以及承包商和供应商的信息。
2、验收报告：包括系统各个部分的验收标准和结果，确保系统符合设计要求和质量标准。
三、运行和维护记录1、日常运行日志：记录了系统的日常运行情况，如水压，流量，温度等参数。
2、维护和检修记录：详细记录了每次维护和检修的日期，内容，结果和任何修复或替换的部件。
四、水质检测报告定期进行的水质检测报告：确保供水和水排放的质量符合当地的标准和法规。
五、培训和教育资料1、操作培训：针对给排水系统的操作人员进行培训，确保他们了解系统的运行方式，并能进行基本的故障排除。
2、安全教育：教育员工和用户如何安全地使用和维护给排水系统，预防可能的危险。
六、应急预案和灾害恢复计划1、应急预案：包括应对各种可能出现的紧急情况的步骤和程序，如水管爆裂，洪水等。
2、灾害恢复计划：详细说明了在灾害发生后，如何恢复给排水系统的运行，确保社区的正常运作。
总结：以上就是给排水全套资料的模板。
它不仅可以帮助我们记录和维护给排水系统的信息，还可以帮助我们预见和解决未来可能出现的问题。
给排水工程质量验收资料一、引言随着城市化进程的加速，给排水工程的质量管理逐渐受到人们的。
给排水工程作为城市基础设施的重要组成部分，其质量直接影响到城市的正常运行和公共安全。
因此，对给排水工程进行严格的质量验收，确保其质量和安全性，是至关重要的。
二、给排水工程质量验收资料概述给排水工程质量验收资料是对给排水工程质量进行全面检查和评估的重要依据。
给排水与采暖资料范例
给排水与采暖资料范例给排水与采暖是建筑设计和施工中必不可少的一环，建筑物的使用效果和安全性与给排水和采暖系统息息相关。
因此，正确的给排水与采暖资料是建筑工程不可或缺的重要组成部分，下面我们将就给排水与采暖的资料范例进行详细介绍。
1. 给排水资料（1）给排水设计说明给排水设计说明是建筑设计文件中的一个重要组成部分，它详细说明了给排水系统的设计流程、布置方案、材料选择、系统结构等方面的内容。
其中，包含以下主要内容：- 给排水系统布置图：该图一般以平面图为主，详细标注了各个卫生间、厨房与洗涤间的排水沟槽、地漏、下水道、检查井、燃气管道等设施的尺寸、位置和流向。
- 建筑物给水、排水工程计算书：给水系统计算书主要包括建筑物的总用水量、各个卫生间的热水用水量、冷水用水量以及每个卫生间的水管径等参数的计算；排水系统计算书则主要包括建筑物的排水系数、排水管径、水流速度、水管材料以及排污量等参数的计算。
- 给排水系统施工图：给排水系统施工图详细标注了水管、排水沟槽、下水道、地漏、排污管等设施的尺寸、位置、标高以及连接方式等。
（2）给排水材料明细表给排水材料明细表是给排水施工过程中的一份必要资料。
它主要包括每一种材料的名称、数量、规格、型号、尺寸、品牌及厂家等详细信息。
根据施工图纸的要求，各个材料在施工现场按照数量和规格进行采购，并完整、准确地记录在给排水现场材料表中，以便于后续工程验收和质量保障。
（3）给排水验收记录给排水施工完成后需要进行验收，验收的结果将直接决定建筑物的使用效果和安全性。
给排水验收记录包括给水管道和排水管道的静态和动态试验，重点包括：检查管道是否漏水、管道是否饱满、水流量是否符合设计要求、流速是否正常、转向弯角是否达到标准要求、排污管道能否畅通等。
2. 采暖资料（1）采暖设计说明采暖设计说明是建筑工程设计过程中的一个必要组成部分。
这个文档主要定义了采暖系统的设计原则、布局、材料应用及各参数的计算。
最全给排水基础知识及识图资料
水 箱
水表 泄水管
管道敷设方式
1、给水管道有两种敷设方式：明 装和暗装； 2、室内排水管道一般为明装，美 观要求较高的场所可暗装。
管道的连接方式
1、螺纹连接（丝接）——主要适用于钢管、塑料管； 2、焊接连接——主要适用于钢管；
3、法兰连接——主要适用于钢管、铸铁管；
4、胶水粘接——主要适用于塑料管； 5、热熔连接——主要适用于PPR管、PE管；
室内排水系统
生活污水系统 工业废水系统 室内雨水系统
（排水设备→支管→干管→户外排出管）
室内给水系统的给水方式
1、直接给水方式
特点：系统简单，投资 省，可充分利用外网水 压。但是一旦外网停水， 室内立即断水。
适用场所：水量、水 压在一天内均能满足用 水要求的用水场 所。
水平干管 泄水管
立管
2、设水箱的给水方式
系统图常选用的比例1:100、1:50，但一般不按比例绘制
ห้องสมุดไป่ตู้
给水排水工程图中的常用图例
标高-平面图标注方式
标高-剖面图标注方式
Back
标高-轴测图标注方式
标高
注意点：
1、室内标高一般标注的是相对标高，即相对正负零的 标高； 2、标高一般情况下是以“m”为计量单位的，写小数点 后面第三位； 3、标高按标注位置分为：顶标高、中心标高、底标高； 4、图纸没有特别说明，一般情况下：给水管标注的是 管道中心标高，排水管标注的是管道底标高。
水箱
水池
水泵
4、气压给水方式
特点：供水可靠，无 高位水箱，但水泵效 率低、耗能多。 适用场所：外网水压 不能满足所需水压， 用水不均匀，且不宜 设水箱时采用。
给排水市政资料
给排水市政资料【给排水市政资料】
【目录】
1. 引言
1.1 背景
1.2 目的
2. 法律法规概述
2.1 国家相关法律法规介绍
2.2 地方相关法律法规介绍
3. 给排水系统设计
3.1 给水系统设计
3.1.1 水源选择与保护
3.1.2 运输与储存
3.1.3 管网设计
3.2 排水系统设计
3.2.1 废水采集与处理
3.2.2 雨水排放与管理
4. 给排水设施建设与维护
4.1 给水设施建设
4.1.1 水处理设备选型与安装 4.1.2 管道敷设与维护
4.2 排水设施建设
4.2.1 废水处理设备选型与安装
4.2.2 雨水排放设施建设与维护
5. 水资源保护与管理
5.1 水资源保护意识与宣传
5.2 水资源管理政策
6. 废水处理与再利用
6.1 废水处理方法
6.1.1 物理处理方法
6.1.2 化学处理方法
6.1.3 生物处理方法
6.2 废水再利用技术
7. 雨水管理与利用
7.1 雨水管理系统规划
7.2 雨水采集与利用方法
8. 灾害防治与应急管理
8.1 预防性维修与保养
8.2 灾害应急响应与处理
9.1 附件
9.2 法律名词及注释
【附件】
1. 相关技术规范
2. 设计图纸
3. 工程进度计划
4. 环评报告等相关审批文件
【法律名词及注释】
1. 给水：指从水源地经过处理后供应给居民生活、工农业生产等用途的水。
2. 废水：指生活、工业、农业等活动中使用过的含污染物的水。
3. 雨水：指自然降水的水，包括雨水、雪水等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
给排水资料
一、 室内给排水管道工程量计算及定额
套用
二、阀门安装工程量计算及定额套用 三、水表组成与安装 四、卫生器具制作与安装 五、小型容器制作安装工程量计算及定
额套用 六、室外给排水管道系统工程量计算
PPT文档演模板
给排水资料
一、 室内给排水管道工程量计算及定额
套用
（一）给排水管道界线划分
第三类：雨水排除系统。 需要注意：①上述三种排水系统可分别
设置，也可将其两类或三类合并，用同一 管道排出。②雨水排除系统包括出水口、 水落管、落水斗等，一般列在土建工程预
PPT文档演模板
给排水资料
算中，在安装工程预算中就不再考虑。
（2）室内排水系统的组成：室内排 水系统的组成如图 4－4、4-5所示。
设；排水横管不宜过长，以防造成虹吸作
用对生卫器具水封破坏。排水横管应有一
定的坡度，并要尽量少拐弯以减少阻塞及
清扫口的数量。排水横管与立管连接处应 用45°三通或90°斜三通。
PPT文档演模板
给排水资料
c、排水立管一般在墙角处明装，高级 建筑物的排水立管可暗装在管槽或管井中；
排水立管一般不允许转弯，当上下层位置 错开时，宜用乙字弯或两个45°弯头连接； 立管的固定常采用管卡，管卡间距不得超 过3m，但每层至少应设一个，托在承口的 下面。
PPT文档演模板
给排水资料
第三类：消防给水系统，需要保证水压 和水量；
2）室内给水系统组成：
室内给水系统组成如图 4-3所示
PPT文档演模板
给排水资料
PPT文档演模板
建筑物内部
给排水资料
（3） 室内给水管道安装 1） 室内给水管道常用管材：镀锌焊
接钢管、焊接钢管、给水铸铁管、塑料管 等。
2）安装程序： 室内给水管道的安装，一般按引入管→ 水 平干管 → 立管 → 横支管 →支管的顺序施 工。
例4－1： 如图示，计算给水管道的工
程量。
PPT文档演模板
给排水资料
PPT文档演模板
给排水资料
2、预算定额套用 （1）定额子目范围：（8-87～8-168） （2）定额包括的工作内容 ①管道及接头零件安装；
②水压试验或灌水试验；
③室内DN32以内（包括DN32）的钢管 包括了管卡及挂钩制作安装；
d、生活热水管、生产给水管、消防 管应根据需要及设计要求，进行保温处理， 以防止热量损失及透露。
e、室内给水管道，特别是暗装管道，
PPT文档演模板
给排水资料
是在管道未与卫生设备连接时进行压力 实验的，即卫生设备上的各种水龙头阀 门以及填料连接短管都不参与压力实验， 在压力实验前都应用丝堵堵好。
f、镀锌钢管在套丝操作后，被损坏 的镀锌表面，要及时涂上红丹防锈漆。
3）管道的布置及敷设要求： a、室内给水管道的安装以明敷设为主， 也可以暗敷设。
PPT文档演模板
给排水资料
b、管道穿过建筑物基础、墙、楼板 的孔洞和暗敷管道的墙槽，应配合土建预 留。
c、钢管穿楼板应做套管，套管直径应 比管道管径大2号，套管顶部应高出地面 20mm，套管底部与楼板底面相平，套管与 管道间应用石棉绳或沥青油填实。
③室内外给水铸铁管，包括接头零件所需 人工，但接头零件价格另计；
④DN32以上的钢管支架按管道支架另计； ⑤过楼板的钢套管的制作、安装工料，按 室外钢管（焊接）项目计算。
PPT文档演模板
给排水资料
（三）室内排水管道工程量计算及定额
套用
1、工程量计算 管道安装工程量区分不同材质、连接方
式、公称直径、接头材料分别以“m”计 算，不扣除管件所占长度。
工程量，其计算公式为：
F=1.2πDL 或按 F=πDL+承口展开面积来计算 式中：L——管道长度（计算的管道安装工 程量）
F——管外壁展开面积 D——管外径 1.2——承插管道承头（大头）增加面 积系数
PPT文档演模板
给排水资料
定额套用第十一册《刷油、防腐蚀、绝热 工程》定额相应子目。
2、除锈工程量计算应注意的事项 （1）各种管件、阀门的除锈已综合考虑 在定额内，不得另行计算；
例4－3：如图示，计算排水管道工程量
PPT文档演模板
给排水资料
PPT文档演模板
D N 1 0 0
给排水资料
2、预算定额套用 铸铁排水管、雨水管及塑料排水管均
包括管卡及托吊支架、臭气帽、雨水漏斗 制作安装。室内外雨水铸铁管，包括接头 零件所需人工，但接头零件价格另计；
在排水管道安装定额子目中，铸铁管项目 中铸铁管子为未计价材，在塑料管项目中 塑料管子及管件均为未计价材，编制预算 时应注意区分。
③管道的布置及敷设要求∶
a、器具排水支管上应设有水封装置，以
PPT文档演模板
给排水资料
防止排水管道中的有害气体进入室内，水 封有S型、P型存水弯及水封盒、小封井等。 器具排水支管与排水横支管相连时，宜采 用45°三通或90°斜三通。
b、排水横管一般用间距1m —1.5m的 吊环悬吊在顶棚上，底层的横管应埋地敷
给排水资料
PPT文档演模板
2020/12/12
给排水资料
一、给排水工程内容 二、 给排水工程定额内容
PPT文档演模板
给排水资料
一、给排水工程内容
我们一般把给排水工程分为：室外给排水 工程和室内给排水工程两大部分。
（一）室外给排水工程 1、室外给水系统组成，我们看图：
PPT文档演模板
给排水资料
2、室外排水系统组成，我们看图：
PPT文档演模板
给排水资料
PPT文档演模板
给排水资料
PPT文档演模板
给排水资料
（3）室内排水管道的安装： ① 室内排水管道常用的管材有：镀锌钢
管、排水铸铁管、排水用硬聚氯乙烯管、 无缝钢管或焊接钢管等。
② 安装程序：
室内排水管道的安装应按下面程序进行：
底层埋地排水横管 → 底层器具排水支管 → 隐蔽排水管灌水试验及验收 → 排水立 管 → 各楼层排水横管 → 器具排水支管。
④钢管包括弯管制作安装（伸缩器除
外），无论是现场煨制或成品弯管均不得换 算；
⑤穿墙及过楼板铁皮套管安装人工。
PPT文档演模板
给排水资料
（3）定额中不包括下列工作内容，应另行 计算。
①室内外管道沟土方及管道基础，应执行 土建工程预算定额；
②管道安装中不包括法兰、阀门及伸缩器 的制作安装，按相应定额子目另计；
钢）、连接方式（丝接、焊接）、直径大小， 分别以“副”为单位计算。法兰为未计价材。
PPT文档演模板
给排水资料
（六）管道伸缩器制作安装
伸缩器应按不同类型分别以“个”计，执
行定额子目8-203～8-229。除方形伸缩器项 目外，伸缩器为未计价材。
（七）室内给水管的消毒、冲洗
管道消毒、冲洗区分不同直径，按管道
2、室内排水系统 为把建筑物内的卫生器具或排水设备
所排出的污（废）水排到室外而建造的 一整套设施，称为室内排水系统。
PPT文档演模板
给排水资料
（1）室内排水系统的分类：室内排水系 统按排出污水的性质不同也可分为三类：
第一类：生活污水系统，主要排除生活 污水及粪便污水。
第二类：工业废水系统，主要排除生产 污水和生产废水。
建筑物3—5m，进入建筑物前应设阀门井 （或水表井）。
PPT文档演模板
给排水资料
2）排水管道一般沿建筑物和道路平行敷 设，应尽量避免与其他管线交叉。
3） 当给水管与排水管交叉时，给水管 应敷设在排水管之上。如果因条件限制，给
水管要在排水管之下时，在交叉处应设套管 保护。
4）给排水管道一般情况下应采用直埋式 敷设。
（2）除微锈（氧化皮完全紧附，仅有少
量锈点）按轻锈定额的人工、材料、机械 乘以系数0.2计算；
（3）对于设计没有明确提出除锈级别要
求的一般工业及民用建筑工程，其除锈应 按人工除轻锈有关子目计算。
PPT文档演模板
给排水资料
（九）管道刷油工程量计算
1、管道表面刷油应区分油漆涂料的不 同种类和涂刷（喷）遍数，分别以“m2” 为单位计算，钢管、铸铁管刷油表面积计算
1、工程量计算 管道安装工程量均应区分不同材质、连接 方式、接头材料（铸铁管）、公称直径分别
PPT文档演模板
给排水资料
按施工图所示管道中心线长度以“m”为单 位计算，不扣除阀门及管件（包括减压器、 疏水器、水表、伸缩器等组成安装）所占的 长度。
管道长度的确定：水平敷设管道，以施
工平面图所示管道中心线尺寸计算；垂直安 装管道，按立面图、剖面图、系统轴测图与 标高尺寸配合计算。
1、给水管道 （1）室内管道与室外管道的划分界线，是 以建筑物外墙皮外1.5m为界，如果入口处设 阀门者以阀门为界。
（2）室外管道与市政管道划分界线，是以 水表井为界，如无水表井，以与市政管道碰 头点为界。（见图4-1）
PPT文档演模板
给排水资料
2、排水管道 （1）室内管道与室外管道的划分界线，是 以出户第一个排水检查井为界。
PPT文档演模板
给排水资料
1、室内给水系统 室内给水工程的一整套设施，称为室内
给水系统。其主要任务是在保证用户对水 量、水压的要求下，将市政给水管网的水 输送到室内各用水点。
1）室内给水系统分类：室内给水系统 按用途不同可分三类：
第一类：生活给水系统，需要保证水质 和水量；
第二类：生产给水系统，除需要保证水 质水量外，还须保证水压；
PPT文档演模板
给排水资料
3、室外给排水管道安装 （1）室外给排水管道常用的管材有：铸
铁管、钢管、钢筋混凝土管、石棉水泥管、 陶土管等。
（2）室外给排水管道安装程序 测量放线→管沟开挖→沟底找坡→沟基处理 →下管→管道安装→试压→回填。
