管道阻力系数s

管道阻力系数s

管道阻力系数s1. 什么是管道阻力系数s?管道阻力系数s是用来描述流体在管道中流动时所受到的阻力的一个参数。

它是一个无量纲的量,通常用符号s表示。

管道阻力系数s与流体的粘度、管道内壁摩擦、管道直径等因素有关。

2. 管道阻力系数s的计算公式根据流体力学理论,可以通过下面的公式来计算管道阻力系数s:s = (ΔP * D) / (L * ρ * V^2 / 2)其中,ΔP表示两端压差,D表示管道直径,L表示管长,ρ表示流体密度,V表示平均流速。

3. 影响管道阻力系数s的因素3.1 流体粘度流体粘度是指流体内部分子间相互作用所表现出来的黏性特征。

粘度越大,流体在管道中流动时所受到的摩擦阻力就越大,因此对应的管道阻力系数s也会增大。

3.2 管壁摩擦当流体在管壁上滑动时会受到摩擦力的作用,这种摩擦力会导致流体在管道中受到额外的阻力。

管道壁越光滑,摩擦力越小,管道阻力系数s也就越小。

3.3 管道直径管道直径对流体的流速和管道阻力系数s都有影响。

当管道直径增大时,流速增大,从而降低了阻力系数s;反之,当管道直径减小时,流速减小,阻力系数s增大。

3.4 管长管长也是影响管道阻力系数s的一个因素。

一般来说,当管长增加时,流体在管道中所受到的摩擦阻力也会随之增加,从而使得阻力系数s增大。

3.5 流速流速是指单位时间内通过单位截面积的液体体积。

流速越大,则单位时间内通过的液体质量也就越大,从而导致了更大的动能损失和更高的摩擦阻力。

因此,在其他条件不变的情况下,流速增加会导致阻力系数s增大。

4. 管道阻力系数s的应用在工程实践中,准确地计算管道阻力系数s对于设计和优化管道系统非常重要。

通过合理选择管道材料、优化管道直径、控制流速等方法,可以降低管道阻力系数s,提高流体输送的效率。

在液压传动系统中,管道阻力系数s的大小直接影响液压泵的功率消耗和系统的工作效率。

因此,在设计和选择液压传动系统时,需要综合考虑流量、压力损失以及管道布局等因素,以使得管道阻力系数s尽可能小。

化工原理实验报告-流体流动阻力的测定

化工原理实验报告-流体流动阻力的测定

实验一流体流动阻力的测定一、实验目的1、掌握测定流体流经直管、管件(阀门)时阻力损失的一般实验方法。

2、测定直管摩擦系数λ与雷诺准数Re的关系,验证在一般湍流区内λ与Re的关系曲线。

3、测定流体流经管件(阀门)时的局部阻力系数ξ。

4、识辨组成管路的各种管件、阀门,并了解其作用。

二、实验装置实验装置如下图所示:1、水箱2、离心泵3、压差传感器4、温度计5、涡轮流量计6、流量计7、转子流量计8、转子流量计9、压差传感器10、压差传感器11、压差传感器12、粗糙管实验段13、光滑管实验段14、层流管实验段15、压差传感器16、压差传感器17、阐阀18、截止阀图1 实验装置流程图装置参数:名称材质管内径/mm 测量段长度/mm三、实验原理1、直管阻力摩擦系数λ的测定流体在水平等径直管中稳定流动时,阻力损失为:2122ff p p p l u h d λρρ∆-=== ⑴即 22fd p luλρ∆=⑵Re du ρμ=⑶采用涡轮流量计测流量V2900Vu dπ=⑷ 用压差传感器测量流体流经直管的压力降f p ∆。

根据实验装置结构参数l 、d ,流体温度T (查流体物性ρ、μ),及实验时测定的流量V 、压力降ΔPf ,求取Re 和λ,再将Re 和λ标绘在双对数坐标图上。

2、局部阻力系数ζ的测定流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数,这种方法称为阻力倍数法。

即:'2'2ffp u h g gζρ∆== ⑸ 故 '22fp u ζρ∆=⑹根据连接管件或阀门两端管径中小管的直径d ,流体温度T (查流体物性ρ、μ),及实验时测定的流量V 、压力降ΔPf ’,通过式⑸或⑹,求取管件(阀门)的局部阻力系数ζ。

四、实验步骤1、开启仪表柜上的总电源、仪表电源开关。

2、首先对水泵进行灌水,然后关闭出口阀,启动水泵,待电机转动平稳后,把出口阀缓缓开到最大。

3、实验从做大流量开始做起,最小流量应控制在1.5m3/h。

流体力学湍流阻力系数

流体力学湍流阻力系数

尼古拉兹(J.Nikuradse)实验
•实验目的:为了确定λ=f(Re, ε/d)的变化规律。

德国学者(J.Nikuradse,1933-1934)首次进行了实验研究,具有重大的理论意义。

•实验方案:用人工制成的均匀颗粒粗糙圆管,考察6种不同的相对粗糙度的圆管中测出不同流速υ 、管长l 间的水头损失 h f 和水温,以推算Re=υd/ν 和沿程阻力系数λ。

•实验结果: 发现5个有显著规律的区域,揭示了λ=f(Re, ε/d)的影响关系。

1)层流区: λ=64/Re; 2)层-紊流过渡区; 3)光滑管区; 4)光滑管向粗糙管过渡区; 5)粗糙管区
工业管道实验——Moody 图
尼古拉兹实验揭示了管道流动的沿程阻力所产生的能量损失的规律,给出了沿程阻力系数λ与雷诺数Re和相对粗糙度ε/d之间的依变关系,为管道的沿程阻力的计算提供了可靠的实验基础。

但是尼古拉兹实验曲线是在人工地把均匀的砂粒粘贴在管道内壁的情况下实验得出的,然而工业上所用的管道内壁的粗糙度则是自然的非均匀的和高低不平的。

因此,要把尼古拉兹曲线应用于工业管道,就必须作适当的修正。

在工业管道上应用比较广泛的是下面将要介绍的莫迪曲线图。

1944,英国人Moody 对各种工业管道进行了试验 1944
研究。

试验用的管道非常广泛,有:玻璃管、混凝土管、钢管、铜管、木管等,试验条件就是自然管道,管道的壁面就是天然管壁,而非人工粗糙面。

流体流动阻力的测定实验报告

流体流动阻力的测定实验报告

流体流动阻力的测定实验报告一、实验目的1、掌握流体流经直管和管件时阻力损失的测定方法。

2、了解摩擦系数λ与雷诺数 Re 之间的关系。

3、学习压强差的测量方法和数据处理方法。

二、实验原理流体在管内流动时,由于黏性的存在,必然会产生阻力损失。

阻力损失包括直管阻力损失和局部阻力损失。

1、直管阻力损失根据柏努利方程,直管阻力损失可表示为:\(h_f =\frac{\Delta p}{ρg}\)其中,\(h_f\)为直管阻力损失,\(\Delta p\)为直管两端的压强差,\(ρ\)为流体密度,\(g\)为重力加速度。

摩擦系数\(λ\)与雷诺数\(Re\)及相对粗糙度\(\frac{\epsilon}{d}\)有关,其关系可通过实验测定。

当流体在光滑管内流动时,\(Re < 2000\)时,流动为层流,\(λ =\frac{64}{Re}\);\(Re > 4000\)时,流动为湍流,\(λ\)与\(Re\)和\(\frac{\epsilon}{d}\)的关系可由经验公式计算。

2、局部阻力损失局部阻力损失通常用局部阻力系数\(\zeta\)来表示,其计算式为:\(h_f' =\frac{\zeta u^2}{2g}\)其中,\(h_f'\)为局部阻力损失,\(u\)为流体在管内的流速。

三、实验装置1、实验设备本实验使用的主要设备包括:离心泵、水箱、不同管径的直管、各种管件(如弯头、三通、阀门等)、压差计、流量计等。

2、实验流程水箱中的水经离心泵加压后进入实验管路,依次流经直管和各种管件,最后流回水箱。

通过压差计测量直管和管件两端的压强差,用流量计测量流体的流量。

四、实验步骤1、熟悉实验装置,了解各仪器仪表的使用方法。

2、检查实验装置的密封性,确保无泄漏。

3、打开离心泵,调节流量至一定值,稳定后记录压差计和流量计的读数。

4、逐步改变流量,重复上述步骤,测量多组数据。

5、实验结束后,关闭离心泵,整理实验仪器。

工程流体中的阻力与流阻系数分析与优化

工程流体中的阻力与流阻系数分析与优化

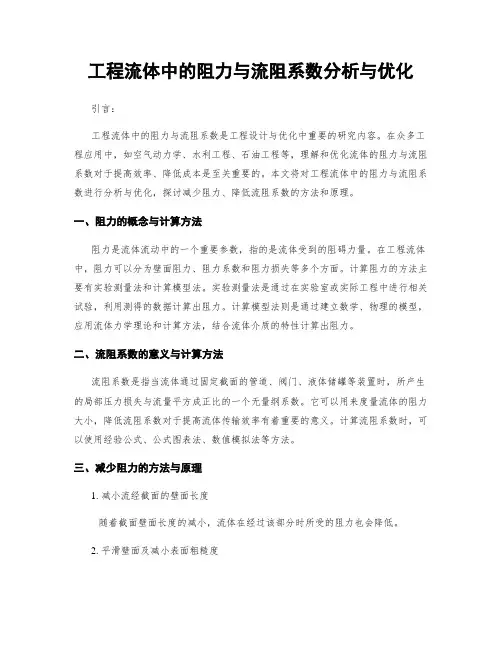

工程流体中的阻力与流阻系数分析与优化引言:工程流体中的阻力与流阻系数是工程设计与优化中重要的研究内容。

在众多工程应用中,如空气动力学、水利工程、石油工程等,理解和优化流体的阻力与流阻系数对于提高效率、降低成本是至关重要的。

本文将对工程流体中的阻力与流阻系数进行分析与优化,探讨减少阻力、降低流阻系数的方法和原理。

一、阻力的概念与计算方法阻力是流体流动中的一个重要参数,指的是流体受到的阻碍力量。

在工程流体中,阻力可以分为壁面阻力、阻力系数和阻力损失等多个方面。

计算阻力的方法主要有实验测量法和计算模型法。

实验测量法是通过在实验室或实际工程中进行相关试验,利用测得的数据计算出阻力。

计算模型法则是通过建立数学、物理的模型,应用流体力学理论和计算方法,结合流体介质的特性计算出阻力。

二、流阻系数的意义与计算方法流阻系数是指当流体通过固定截面的管道、阀门、液体储罐等装置时,所产生的局部压力损失与流量平方成正比的一个无量纲系数。

它可以用来度量流体的阻力大小,降低流阻系数对于提高流体传输效率有着重要的意义。

计算流阻系数时,可以使用经验公式、公式图表法、数值模拟法等方法。

三、减少阻力的方法与原理1. 减小流经截面的壁面长度随着截面壁面长度的减小,流体在经过该部分时所受的阻力也会降低。

2. 平滑壁面及减小表面粗糙度平滑壁面可以减小流体与壁面的摩擦力,降低阻力。

减小表面粗糙度可以通过表面处理、材料选择等方式实现。

3. 改善流道形状合理设计流道形状可以使得流体在流过时更为流线型,减小涡流的发生,从而降低整个流道的阻力。

4. 减小流体的粘度通过控制温度、选择适当的添加剂等方式,可以降低流体的粘度,从而减小阻力。

四、优化流阻系数的方法与原理1. 调整流体的流速针对不同的工程应用,通过控制流体的流速可以实现流阻系数的优化。

流速的合理调节可以使流阻系数最小化,提高传输效率。

2. 优化管道的直径与长度合理选择管道的直径和长度,可以减小流阻系数。

阻力系数表

阻力系数表

阻力系数表阻力系数表是一种确定流体穿过管道内壁的阻力的工具。

它由流体速度和管道参数组成,并将流体的速度转换为阻力的大小。

阻力系数表可以帮助人们了解流体流动在管道中所面临的困难,并有助于分析不同类型的管道系统,以及他们如何影响流体流量。

阻力系数表可以以三种不同的方法来表示:相对流速、压力损失和能量损失。

1. 相对流速相对流速是在流体流动时,沿管道内壁所产生的阻力和流体速度之间的比值。

它可以用来测量流体流动时的阻力,并确定流体是否处于理想状态。

相对流速主要由流体的性质、管道的内径、管道的长度和角度等因素决定。

2. 压力损失压力损失是指流体流动时,沿管道内壁所产生的阻力,这种阻力会降低流体的压力而产生压力损失。

压力损失受流体的性质、管道的内径、管道的长度和角度等因素影响,可以用来测量流体流动时的阻力,并确定流体是否处于理想状态。

3. 能量损失能量损失是指流体流动时,沿管道内壁所产生的阻力,这种阻力会降低流体的能量而产生能量损失。

能量损失受流体的性质、管道的内径、管道的长度和角度等因素影响,可以用来测量流体流动时的阻力,并确定流体是否处于理想状态。

阻力系数表的使用可以有效地减少管道系统的压力损失,提高流体流量,降低能量损失,并有助于改善管道系统的性能。

此外,它还可以帮助人们更好地理解流体流动在管道中所面临的困难,并有助于分析不同类型的管道系统,以及他们如何影响流体流量。

阻力系数表还可以帮助人们评估不同管道系统的性能,并确定最佳的流量方式。

它还可以帮助工程师估计流体流量的最佳状态,并有助于减少流体流动的损失。

此外,阻力系数表还可以帮助计算管道系统的蒸汽损失,以及管道系统的最佳运行参数。

总之,阻力系数表是一种重要的工具,可以帮助人们理解流体流动时所面临的困难,有助于分析不同类型的管道系统,以及他们如何影响流体流量。

它还可以帮助人们估计流体流量的最佳状态,有助于降低流体流动的损失,以及确定管道系统的最佳运行参数。

阻力系数与阻力的关系

阻力系数与阻力的关系

阻力系数与阻力的关系
(原创版)
目录
1.阻力系数的定义
2.阻力系数与阻力的数学关系
3.阻力系数的实际应用
4.阻力系数的影响因素
5.结论
正文
一、阻力系数的定义
阻力系数,又称摩擦阻力系数,是指流体在运动过程中所受到的阻力与流体密度、速度以及阻力面积的比值。

阻力系数是一个无量纲的系数,用符号“Cd”表示。

二、阻力系数与阻力的数学关系
阻力系数与阻力的关系可以用以下公式表示:
阻力 = 阻力系数×流体密度×速度×阻力面积
由此可知,阻力系数是阻力大小的一个关键因素。

三、阻力系数的实际应用
阻力系数在实际应用中具有重要意义。

例如,在飞机设计中,降低阻力系数可以提高飞行效率,减少燃料消耗。

在建筑设计中,阻力系数的合理控制有助于提高建筑物的通风效果。

四、阻力系数的影响因素
阻力系数受多种因素影响,主要包括以下几点:
1.流体的性质:粘度、密度等
2.流体运动的特性:雷诺数、速度、流速等
3.阻力面的形状和粗糙程度
4.环境因素:温度、压力等
五、结论
阻力系数是描述流体运动阻力大小的关键参数,其与阻力的数学关系以及实际应用都具有重要意义。

化工原理实验报告(流体阻力)

化工原理实验报告(流体阻力)

摘要:本实验通过测定流体在不同管路中流动时的流量qv 、测压点之间的压强差ΔP ,结合已知的管路的内径、长度等数据,应用机械能守恒式算出不同管路的λ‐Re 变化关系及突然扩大管的-Re 关系。

从实验数据分析可知,光滑管、粗糙管的摩擦阻力系数随Re 增大而减小,并且光滑管的摩擦阻力系数较好地满足Blasuis 关系式:0.250.3163Re λ= 。

突然扩大管的局部阻力系数随Re 的变化而变化。

一、 目的及任务①掌握测定流体流动阻力实验的一般实验方法。

②测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。

③验证湍流区内摩擦系数λ为雷诺数Re 和相对粗糙度的函数。

④将所得光滑管λ-Re 方程与Blasius 方程相比较。

二、 基本原理1. 直管摩擦阻力 不可压缩流体,在圆形直管中做稳定流动时,由于黏性和涡流的作用产生摩擦阻力;流体在流过突然扩大、弯头等管件时,由于流体运动的速度和方向突然变化,产生局部阻力。

影响流体阻力的因素较多,在工程上通常采用量纲分析方法简化实验,得到在一定条件下具有普遍意义的结果,其方法如下:流体流动阻力与流体的性质,流体流经处的几何尺寸以及流动状态相关,可表示为:△p=ƒ(d ,l ,u ,ρ, μ, ε) 引入下列无量纲数群。

雷诺数 du Re ρμ=相对粗糙度 dε 管子长径比l d从而得到2(,,)p du lu d dρερμ∆=ψ 令(Re,)dελ=Φ2(Re,)2pl u d d ερ∆=Φ 可得到摩擦阻力系数与压头损失之间的关系,这种关系可用实验方法直接测定。

22f pl u h d λρ∆==⨯式中f h ——直管阻力,J/kg ;l ——被测管长,m ; d ——被测管内径,m ; u ——平均流速,m/s ; λ——摩擦阻力系数。

当流体在一管径为d 的圆形管中流动时,选取两个截面,用U 形压差计测出这两个截面间的静压强差,即为流体流过两截面间的流动阻力。

化工原理实验报告(流体阻力)

化工原理实验报告(流体阻力)

摘要:本实验通过测定流体在不同管路中流动时的流量qv、测压点之间的压强差ΔP,结合已知的管路的内径、长度等数据,应用机械能守恒式算出不同管路的λ‐Re变化关系及突然扩大管的-Re关系。

从实验数据分析可知,光滑管、粗糙管的摩擦阻力系数随Re增大而减小,并且光滑管的摩擦阻力系数较好地满足Blasuis关系式:0.25λ=。

突然扩大管的局部阻力系数随Re的变化而0.3163Re变化。

一、目的及任务①掌握测定流体流动阻力实验的一般实验方法。

②测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。

③验证湍流区内摩擦系数λ为雷诺数Re和相对粗糙度的函数。

④将所得光滑管λ-Re方程与Blasius方程相比较。

二、基本原理1.直管摩擦阻力不可压缩流体,在圆形直管中做稳定流动时,由于黏性和涡流的作用产生摩擦阻力;流体在流过突然扩大、弯头等管件时,由于流体运动的速度和方向突然变化,产生局部阻力。

影响流体阻力的因素较多,在工程上通常采用量纲分析方法简化实验,得到在一定条件下具有普遍意义的结果,其方法如下:流体流动阻力与流体的性质,流体流经处的几何尺寸以及流动状态相关,可表示为:△p=ƒ(d,l,u,ρ, μ,ε)引入下列无量纲数群。

雷诺数 du Re ρμ=相对粗糙度 dε 管子长径比l d从而得到2(,,)p du lu d dρερμ∆=ψ 令(Re,)dελ=Φ2(Re,)2pl u d d ερ∆=Φ 可得到摩擦阻力系数与压头损失之间的关系,这种关系可用实验方法直接测定。

22f pl u h d λρ∆==⨯式中f h ——直管阻力,J/kg ;l ——被测管长,m ; d ——被测管内径,m ;u ——平均流速,m/s ;λ——摩擦阻力系数。

当流体在一管径为d 的圆形管中流动时,选取两个截面,用U 形压差计测出这两个截面间的静压强差,即为流体流过两截面间的流动阻力。

根据伯努利方程找出静压强差和摩擦阻力系数的关系式,即可求出摩擦阻力系数。

流体阻力系数

流体阻力系数

n关键字:2.2.4 流体流动阻力的计算流动阻力的大小与流体本身的物理性质、流动状况及壁面的形状等因素有关。

化工管路系统主要由两部分组成,一部分是直管,另一部分是管件、阀门等。

相应流体流动阻力也分为两种:直管阻力:流体流经一定直径的直管时由于内摩擦而产生的阻力;局部阻力:流体流经管件、阀门等局部地方由于流速大小及方向的改变而引起的阻力。

1. 流体在直管中的流动阻力如图1-24所示,流体在水平等径直管中作定态流动。

在1-1′和2-2′截面间列柏努利方程,因是直径相同的水平管,若管道为倾斜管,则由此可见,无论是水平安装,还是倾斜安装,流体的流动阻力均表现为静压能的减少,仅当水平安装时,流动阻力恰好等于两截面的静压能之差。

把能量损失表示为动能的某一倍数。

令则(2-19)式(2-19)为流体在直管内流动阻力的通式,称为范宁(Fanning)公式。

式中为无因次系数,称为摩擦系数或摩擦因数,与流体流动的Re及管壁状况有关。

根据柏努利方程的其它形式,也可写出相应的范宁公式表示式:压头损失(2-20)压力损失 (2-21)值得注意的是,压力损失是流体流动能量损失的一种表示形式,与两截面间的压力差意义不同,只有当管路为水平时,二者才相等。

应当指出,范宁公式对层流与湍流均适用,只是两种情况下摩擦系数不同。

以下对层流与湍流时摩擦系数分别讨论。

(1)层流时的摩擦系数流体在直管中作层流流动时摩擦系数的计算式:(2-22)即层流时摩擦系数λ是雷诺数Re的函数。

(2)湍流时的摩擦系数(2-23)图2-14 摩擦系数λ与雷诺数Re及相对粗糙度的关系即湍流时摩擦系数λ是Re和相对粗糙度的函数,如图2-14所示,称为莫狄(Moody)摩擦系数图。

2 局部阻力局部阻力有两种计算方法:阻力系数法和当量长度法。

(1)阻力系数法克服局部阻力所消耗的机械能,可以表示为动能的某一倍数,即(2-24)式中ζ称为局部阻力系数,一般由实验测定。

常用管件及阀门的局部阻力系数见教材。

阻力系数 flow resistance coefficient

阻力系数 flow resistance coefficient

阻力系数flow resistance coefficient1. 引言1.1 概述阻力系数(Flow Resistance Coefficient)是在流体力学中一个重要的概念。

它是描述流体通过管道、孔洞或其他对象时所受到的阻碍程度的参数。

阻力系数既与流体的运动性质相关,也与物体形状、表面粗糙度等因素相关。

在工程领域和科学研究中,准确地计算和预测阻力系数对于设计和优化流体系统特别关键。

1.2 文章结构本文将围绕阻力系数展开讨论,主要包括以下几个方面:定义与意义、计算方法及影响因素、实验测定技术与装置以及结论与展望。

1.3 目的本文旨在深入探讨阻力系数的概念、意义以及计算方法,并介绍实验测定技术及其应用案例。

通过对阻力系数的系统分析和研究,可以为工程师和科学家提供参考,以便他们更好地理解并应用该参数进行流体系统设计和优化。

以上是文章“1. 引言”部分的内容,请继续撰写接下来的章节内容。

2. 阻力系数的定义与意义2.1 定义阻力系数是用于描述流体在流动过程中所受到的阻碍的物理量。

它表示了单位面积上流体对运动的抵抗程度,也可视为单位长度上所消耗的能量。

2.2 物理背景在流体力学中,当物体或液体通过管道、孔隙或其他限制通道时,由于粘性和摩擦等因素,会产生阻碍流体运动的力。

这种力是与流速、管道直径以及液体粘度等因素相关联的。

阻力系数可以帮助我们了解并评估不同条件下流体流动的特性。

2.3 应用领域阻力系数主要应用于工程领域,特别是在管道输送、空气动力学、土木工程和航空航天等方面。

在管道输送系统设计中,准确计算阻力系数能够帮助工程师选择合适的管道尺寸和设计优化方案。

而在空气动力学研究中,则通过测定不同飞行器外形的阻力系数来评估其飞行性能,并进行气动设计改进。

此外,阻力系数还广泛应用于流体力学教育和科研领域。

通过对不同形状和尺寸物体的阻力系数进行研究与分析,可以帮助我们更好地理解流体运动,从而提高设计和优化的准确性。

流体阻力摩擦系数

流体阻力摩擦系数

流体阻力摩擦系数
嘿,咱说说流体阻力摩擦系数是啥。

有一回我去水上乐园玩,从那个大滑梯上滑下来的时候,我就感觉水对我有一股阻力。

这就让我想到了流体阻力摩擦系数。

流体阻力摩擦系数呢,就是说当一个东西在流体里运动的时候,流体对它产生的阻力大小的一个衡量指标。

比如说,你在水里游泳,水对你的阻力就和这个摩擦系数有关系。

我记得那次在水上乐园,我看到有的人游得特别快,就像一条鱼一样。

这可能就是因为他们受到的流体阻力比较小,摩擦系数比较低。

而我呢,游得慢不说,还觉得特别费劲,估计就是摩擦系数比较大。

所以啊,流体阻力摩擦系数就是这么个影响我们在流体里运动的东西。

下次你去游泳或者玩水上项目的时候,说不定也能感受到它的存在呢。

阻力系数与阻力的关系

阻力系数与阻力的关系

阻力系数与阻力的关系
摘要:
1.阻力系数的定义
2.阻力系数与阻力的数学关系
3.阻力系数的影响因素
4.阻力系数在实际应用中的意义
正文:
一、阻力系数的定义
阻力系数,又称摩擦阻力系数,是指流体在运动过程中所受到的阻力与流体密度、速度以及阻力系数本身的乘积。

阻力系数是一个无量纲的系数,用符号f 表示。

二、阻力系数与阻力的数学关系
阻力系数与阻力之间的关系可以通过下式表示:
阻力= 阻力系数× 流体密度× 速度
从这个公式可以看出,阻力系数是阻力的一个重要组成部分,它与流体的密度和速度的平方成正比。

三、阻力系数的影响因素
阻力系数的大小取决于流体的性质,包括流体的粘度、密度、温度等。

此外,阻力系数还受到物体的形状、表面粗糙程度等因素的影响。

四、阻力系数在实际应用中的意义
阻力系数在实际应用中具有重要的意义。

例如,在建筑设计中,通过减小
阻力系数,可以降低建筑物的风阻,提高建筑物的抗风能力。

在汽车设计中,通过优化汽车的形状和表面粗糙程度,可以降低汽车的阻力系数,从而提高汽车的燃油效率。

阻力系数虽然只是一个无量纲的系数,但它对流体运动的影响却是不可忽视的。

阻力系数和雷诺数的关系

阻力系数和雷诺数的关系

阻力系数和雷诺数的关系
流体动力学中,阻力系数和雷诺数之间存在一定的关系。

雷诺数是流体动力学中一个重要的参数,它反映了流体的粘性和惯性作用,是流体动力学中的一个重要参数。

阻力系数是流体动力学中另一个重要参数,它反映了流体在流动过程中的阻力大小。

雷诺数和阻力系数之间的关系可以用下式表示:
Cd=f(Re)
其中,Cd是阻力系数,Re是雷诺数。

从上式可以看出,雷诺数和阻力系数之间存在一定的关系,即随着雷诺数的增大,阻力系数也会随之增大。

水的阻力的计算公式

水的阻力的计算公式

水的阻力的计算公式水的阻力是指水对物体运动的阻碍力,它是由水流的速度、物体的形状和水的密度等因素决定的。

在工程、航海、水利等领域,对水的阻力进行准确的计算是非常重要的。

在本文中,我们将介绍水的阻力的计算公式及其应用。

水的阻力的计算公式可以通过流体力学的基本理论进行推导。

在流体力学中,阻力可以分为黏性阻力和形状阻力两部分。

黏性阻力是由于流体分子之间的黏性力导致的,而形状阻力是由物体形状对水流的阻碍力导致的。

根据流体力学的理论,可以得到如下的水的阻力的计算公式:\[ F_d = 0.5 \times \rho \times A \times C_d \times v^2 \]其中,\( F_d \) 是水的阻力,单位是牛顿(N);\( \rho \) 是水的密度,单位是千克/立方米(kg/m^3);\( A \) 是物体在水中的横截面积,单位是平方米(m^2);\( C_d \) 是物体的阻力系数;\( v \) 是水流的速度,单位是米/秒(m/s)。

在上述公式中,阻力系数\( C_d \) 是一个与物体形状相关的参数,它是通过实验测定得到的。

不同形状的物体,其阻力系数是不同的。

通常情况下,可以通过实验室实验或者数值模拟的方法来确定物体的阻力系数。

通过上述公式,可以看出水的阻力与水的密度、物体的横截面积、阻力系数和水流速度都有关。

当水的密度增大、物体的横截面积增大、阻力系数增大或者水流速度增大时,水的阻力也会增大。

因此,在工程设计和实际应用中,需要准确地测量这些参数,并进行合理的计算,以保证工程的安全和稳定。

水的阻力的计算公式在工程实践中有着广泛的应用。

例如,在船舶设计中,需要对船体在水中的阻力进行准确的计算,以确定船舶的动力系统和航行性能。

在水利工程中,需要对水流对建筑物和水体结构的阻力进行分析,以保证工程的安全和稳定。

此外,在水下工程、水上运动和水流控制等领域,水的阻力的计算也是非常重要的。

除了水的阻力的计算公式外,还有一些相关的计算方法和模型可以用于水的阻力的分析。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

流体阻力系数
一个物体在流体(液体或气体)中和流体有相对运动时,物体会受到流体的阻力。

阻力的方向和物体相对于流体的速度方向相反,其大小和相对速度的大小有关。

在相对速率v 较小时,阻力f的大小与v 成正比:
f = kv
式中比例系数k 决定于物体的大小和形状以及流体的性质.
在相对速率较大以致于在物体的后方出现流体漩涡时,阻力的大小将与v平方成正比。

对于物体在空气中运动的情形,阻力
f = CρAv v/2
式中,ρ是空气的密度,A 是物体的有效横截面积,C 为阻力系数。

物体在流体中下落时,受到的阻力随速率增大而增大,当阻力和重力平衡时,物体将以匀速下落。

物体在流体中下落的最大速率称为终极速率,又称为收尾速率。

对在空气中下落的物体,它的终极速率为:
如图
关键字:2.2.4 流体流动阻力的计算
流动阻力的大小与流体本身的物理性质、流动状况及壁面的形状等因素有关。

化工管路系统主要由两部分组成,一部分是直管,另一部分是管件、阀门等。

相应流体流动阻力也分为两种:
直管阻力:流体流经一定直径的直管时由于内摩擦而产生的阻力;
局部阻力:流体流经管件、阀门等局部地方由于流速大小及方向的改变而引起的阻力。

1. 流体在直管中的流动阻力
如图1-24所示,流体在水平等径直管中作定态流动。

在1-1′和2-2′截面间列柏努利方程,
因是直径相同的水平管,
若管道为倾斜管,则
由此可见,无论是水平安装,还是倾斜安装,流体的流动阻力均表现为静压能的减少,仅当水平安装时,流动阻力恰好等于两截面的静压能之差。

把能量损失表示为动能的某一倍数。


则(2-19)
式(2-19)为流体在直管内流动阻力的通式,称为范宁(Fanning)公式。

式中为无因次系数,称为摩擦系数或摩擦因数,与流体流动的Re及管壁状况有关。

根据柏努利方程的其它形式,也可写出相应的范宁公式表示式:
压头损失(2-20)
压力损失 (2-21)
值得注意的是,压力损失是流体流动能量损失的一种表示形式,与两截面间的压力差意义不同,只有当管路为水平时,二者才相等。

应当指出,范宁公式对层流与湍流均适用,只是两种情况下摩擦系数不同。

以下对层流与湍流时摩擦系数分别讨论。

(1)层流时的摩擦系数
流体在直管中作层流流动时摩擦系数的计算式:
(2-22)
即层流时摩擦系数λ是雷诺数Re的函数。

(2)湍流时的摩擦系数
(2-23)
图2-14 摩擦系数λ与雷诺数Re及相对粗糙度的关系
即湍流时摩擦系数λ是Re和相对粗糙度的函数,如图2-14所示,称为莫狄(Moody)摩擦系数图。

2 局部阻力
局部阻力有两种计算方法:阻力系数法和当量长度法。

(1)阻力系数法
克服局部阻力所消耗的机械能,可以表示为动能的某一倍数,即
(2-24)
式中ζ称为局部阻力系数,一般由实验测定。

常用管件及阀门的局部阻力系数见教材。

(2)当量长度法
将流体流过管件或阀门的局部阻力,折合成直径相同、长度为的直管所产生的阻力
即(2-25)式中称为管件或阀门的当量长度。

同样,管件与阀门的当量长度也是由实验测定,有时也以管道直径的倍数表示。

见教材。
