【三菱】高速计数器作者：蔡慧荥我们知道在我们三菱FX PLC里面，高速计数器一共有21个，编号为C235-C255。

那么我们的高数计数器一共有四种类型，一种是一相无启动无复位高速计数器C235-C240，一种是一相带启动带复位高速计数器C241-C245，一种是一相双输入高速计数器C246-C250，还有一种是二相输入（A-B相）高速计数器C251-C255。

下面就列一下各个高速计数器对应的信号输入端口编号及端口功能。

其中，U为加计数输入，D为减计数输入，A为A相输入，B为B相输入，R为复位输入，S为启动输入。

我们要知道的是高速计数器都是32位双向计数器，它跟内部信号计数器不同的地方是，高速计数器信号是只能由输入端口X输入的，它只能与输入端口X0-X7配合使用，其中X6和X7只能用来作启动信号输入或复位信号输入，所以实际上只有6个高速计数器输入端口。

因为只有6个高速输入端口，虽然高数计数器有21个，但是最多只能同时使用6个。

还有一个要注意的是所有的高速计数器都是停电保持型的。

那么再说到为什么我们的高速计数器能够对高速脉冲进行计数呢？这是因为高速脉冲计数器的工作方式是中断工作方式的，而中断工作方式是跟PLC的扫描周期无关的，所以高速计数器能够对频率较高的脉冲信号进行计数。

那么由于高速计数器具有这样的特点，我们的高速计数器就可以应用于编码器脉冲输入测速、定位等的场合。

前面有说到高速计数器都是32位双向计数器的，其计数方向（加计数还是减计数）的控制是随计数器的类型的不同而不同的。

下面就给出个高数计数器计数方向控制表。

除此之外，我们的高速计数器还有硬件计数器和软件计数器之分。

硬件计数器是通过硬件进行计数的，有C235，C236，C246，C251，其相应频率可达60kHz（单相）和30kHz（双相）。

除此之外的就是软件计数器，其相应频率较低，只有10kHz（单相）和5kHz（双相），软件计数器是通过CPU中断处理进行计数的。

三菱高速计数器应用

三菱FX系列PLC计数器（C）内部计数器高速计数器2016-02-03 来源：网络或本站原创FX2N系列计数器分为内部计数器和高速计数器两类。

1．内部计数器内部计数器是在执行扫描操作时对内部信号（如X、Y、M、S、T等）进行计数。

内部输入信号的接通和断开时间应比PLC的扫描周期稍长。

（1）16位增计数器（C0～C199）??共200点，其中C0～C99为通用型，C100～C199共100点为断电保持型（断电保持型即断电后能保持当前值待通电后继续计数）。

这类计数器为递加计数，应用前先对其设置一设定值，当输入信号（上升沿）个数累加到设定值时，计数器动作，其常开触点闭合、常闭触点断开。

计数器的设定值为1～32767（16位二进制），设定值除了用常数K设定外，还可间接通过指定数据寄存器设定。

下面举例说明通用型16位增计数器的工作原理。

如图1所示，X10为复位信号，当X10为ON时C0复位。

X11是计数输入，每当X11接通一次计数器当前值增加1（注意X10断开，计数器不会复位）。

当计数器计数当前值为设定值10时，计数器C0的输出触点动作，Y0被接通。

此后既使输入X11再接通，计数器的当前值也保持不变。

当复位输入X10接通时，执行RST复位指令，计数器复位，输出触点也复位，Y0被断开。

图1??通用型16位增计数器（2）32位增/减计数器（C200～C234）??共有35点32位加/减计数器，其中C200～C219（共20点）为通用型，C220～C234（共15点）为断电保持型。

这类计数器与16位增计数器除位数不同外，还在于它能通过控制实现加/减双向计数。

设定值范围均为～（32位）。

C200～C234是增计数还是减计数，分别由特殊辅助继电器M8200～M8234设定。

对应的特殊辅助继电器被置为ON时为减计数，置为OFF时为增计数。

计数器的设定值与16位计数器一样，可直接用常数K或间接用数据寄存器D的内容作为设定值。

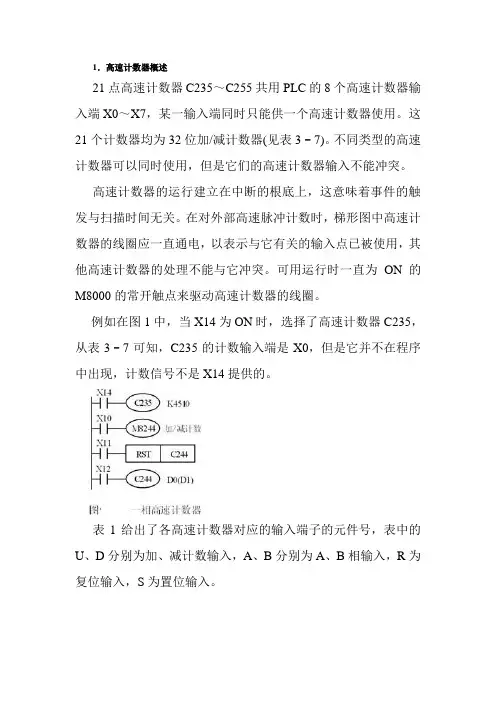

机电一体化技术专业《三菱FX系列PLC的高速计数器(HSC)功能简介》

1．高速计数器概述21点高速计数器C235～C255共用PLC的8个高速计数器输入端X0～X7，某一输入端同时只能供一个高速计数器使用。

这21个计数器均为32位加/减计数器(见表3–7)。

不同类型的高速计数器可以同时使用，但是它们的高速计数器输入不能冲突。

高速计数器的运行建立在中断的根底上，这意味着事件的触发与扫描时间无关。

在对外部高速脉冲计数时，梯形图中高速计数器的线圈应一直通电，以表示与它有关的输入点已被使用，其他高速计数器的处理不能与它冲突。

可用运行时一直为ON的M8000的常开触点来驱动高速计数器的线圈。

例如在图1中，当X14为ON时，选择了高速计数器C235，从表3–7可知，C235的计数输入端是X0，但是它并不在程序中出现，计数信号不是X14提供的。

表1给出了各高速计数器对应的输入端子的元件号，表中的U、D分别为加、减计数输入，A、B分别为A、B相输入，R为复位输入，S为置位输入。

2．一相高速计数器C235～C240为一相无起动/复位输入端的高速计数器，C24l～C245为一相带起动/复位端的高速计数器，可用M8235～M8245来设置C235～C2415的计数方向，M为ON时为减计数，为OFF 时为加计数。

C235～C240只能用RST指令来复位。

图1中的C244是1相带起动/复位端的高速计数器，由表1可知，Xl和X6分别为复位输入端和起动输入端，它们的复位和起动与扫描工作方式无关，其作用是立即的和直接的。

如果X12为ON，一旦X6变为ON，立即开始计数，计数输入端为X0。

X6变为OFF，立即停止计数，C244的设定值由D0和D1指定。

除了用Xl来立即复位外，也可以在梯形图中用复位指令复位。

3. 两相双向计数器两相双向计数器(C246～C250)有一个加计数输入端和一个减计数输入端，例如C246的加、减计数输入端分别是X0和Xl，在计数器的线圈通电时，在X0的上升沿，计数器的当前值加1，在X1的上升沿，计数器的当前值减l。

FX2N高速计数器的使用说明
