发动机台架试验

发动机台架试验

昆明理工大学交通工程学院学生实验报告实验课程名称:发动机试验技术目录一、试验目的二、试验内容1.试验依据2.试验条件3.试验仪器设备4.试验样机5.试验内容与方案(1)交变负荷试验(2)混合负荷试验(3)全速负荷试验(4)冷热冲击试验(5)活塞机械疲劳试验(6)活塞热疲劳试验三、试验进度安排四、试验结果的提供摘要国外在可靠性试验方面己做了许多有益的研究工作,但到目前为止尚未形成统一的试验方法,而且考虑到该试验的非普遍性及技术保密性,将来也不可能形成统一的试验规范。

相对于热疲劳研究状况来讲,国内对机械疲劳的研究还比较少。

为适应发动机比功率和排放法规日益提高的苛刻要求,发动机面临着更高机械负荷和热负荷的严峻考验。

国内高强化发动机最大爆发压力已超过22 Mpa。

活塞的机械疲劳损伤主要体现在销孔、环岸等部位。

活塞环岸、销座及燃烧室等部位由于在较高的工作温度下承受着高频冲击作用的爆发压力,润滑状况较差,摩擦磨损,其他破坏可靠性的腐蚀磨损(缸套一环换向区、排气门/排气门座锥面等)、疲劳磨损(挺杆、轴瓦、齿轮表面等)、微动磨蚀(轴瓦钢背、飞轮压紧处、飞轮壳压紧处、湿缸套止口处等)、电蚀(火花塞电极等)和穴蚀(水泵叶轮等)这些都是可靠性试验的主要目标,也是实施可靠性设计、试验研究的重点部位。

众所周知,在内燃机整机上进行零部件可靠性试验成本昂贵。

本文将参照原有的可靠性试验方法,通过看一些关于可靠性的零部件加速寿命实验技术制定一种评价内燃机可靠性的考核规范,包括活塞机械疲劳试验和活塞热疲劳试验,可迅速做出其可靠性恰当的评价,可以降低研发成本、缩短研发时间。

一、试验目的1通过理解内燃机可靠性评估,评定发动机的可靠性。

1.1了解评估的多种理论方法,如数学模型法、上下限法、相似设备法、蒙特卡洛法、故障分析( 包括故障模式影响分析和故障树分析) 等。

并掌握故障分析法。

1.2学会可靠性试验评估,为进行可靠性设计奠定基础理论,为发动机及相关零部件提供测试、验证以及改进的技术支持。

发动机台架试验报告

发动机台架试验报告

发动机台架试验报告一、引言发动机台架试验是探究发动机性能的重要手段之一。

本报告旨在介绍发动机台架试验的基本原理、试验方法、试验过程和结果分析。

二、发动机台架试验基本原理1. 发动机台架试验的目的是测试发动机在各种工作条件下的性能参数,包括功率、扭矩、燃油消耗量等。

2. 台架试验通过模拟实际工作条件,使得发动机在不同转速和负载下工作,从而获得不同工况下的性能数据。

3. 发动机台架试验需要使用专门的测试设备,包括测功仪、转速表、温度计等。

三、发动机台架试验方法1. 准备工作:确定测试目标和参数,选择合适的测试设备,检查并调整设备状态。

2. 安装:将待测发动机安装到台架上,并进行必要的连接和调整。

3. 测试前校准:对所有测试设备进行校准以确保精度和准确性。

4. 正式测试:按照预定方案进行正式测试,并记录相关数据。

5. 数据处理与分析:对收集到的数据进行处理和分析,并生成相应报告。

四、发动机台架试验过程1. 安装:将待测发动机安装到台架上,并进行必要的连接和调整。

2. 调整:对测试设备进行校准和调整,以确保测试精度和准确性。

3. 预热:在测试前对发动机进行预热,使其达到稳定状态。

4. 测试:按照预定方案进行正式测试,记录相关数据。

5. 数据处理:对收集到的数据进行处理和分析,生成相应报告。

五、发动机台架试验结果分析1. 功率与转速关系:通过绘制功率与转速曲线图,可以了解发动机在不同转速下的输出功率情况。

2. 扭矩与转速关系:通过绘制扭矩与转速曲线图,可以了解发动机在不同负载下的输出扭矩情况。

3. 燃油消耗量与负载关系:通过绘制燃油消耗量与负载曲线图,可以了解发动机在不同工况下的油耗情况。

4. 温度变化情况:通过记录进气温度、排气温度等参数变化情况,可以了解发动机在不同工作条件下的温度变化情况。

六、结论通过发动机台架试验,可以全面了解发动机在不同工作条件下的性能表现,为进一步优化发动机设计和改进工艺提供了重要依据。

发动机台架试验报告

发动机台架试验报告
(1KW=1.36马力,1马力=1/1.36=0.736KW)
﹡ 小时耗测量B:B=3.6 △V ﹡ρ/ △t P﹡n
(Kg/h)
式中:ρ---汽油密度
有效比油耗be:be=B/Pe×103
(g/KW·h)
有效扭矩Ttq:Ttq=7026KP
(N·m)
Pe=0.001×P×n =Ttq×n/9550(马力)
精品
14
图1 汽油机外特性
精品
15
3、实验设备、仪表
发动机 EQ6100型汽油机,标定功率 110马力,标定转速2800转/分。
测功机 D4水力测功机(产地德国) 油耗仪:自制容积法油耗仪。 水温、润滑油温度仪:热电阻式温度仪
(BA1型)。
精品
16
t H 2O
4、实验内容及步骤
实验方法
测定每一工况时必须稳定运转2—3分钟 ,以保证测量精度。
整个测量过程中保证节气门开度不变。
精品
19
六、柴油机速度特性实验数据及数据处 理表格
精品
20
一、发动机台架试验
精品
1
1、试验台装置 基本组成、装配关系、固定、支承
精品
2
2、制动测功装置—测功器 1)水力测功器
2)平衡式电力测功器
3)电涡流测功器
精品
3
3、耗油率的测量 1)容积法 充油
精品
4
测量
精品
5
测量消耗容积v的燃油所用时间t
精品
6
燃油消耗量按下式计算
小时耗油量
B 3.6 v f
精品
11
二、汽油机外特性实验
精品
12
1、实验目的
会用台架试验室

台架试验类型

台架试验类型

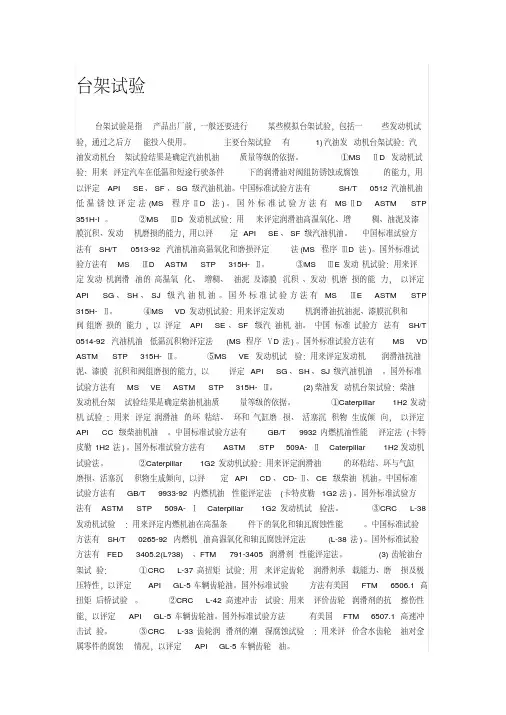

台架试验台架试验是指产品出厂前,一般还要进行某些模拟台架试验,包括一些发动机试验,通过之后方能投入使用。

主要台架试验有1)汽油发动机台架试验:汽油发动机台架试验结果是确定汽油机油质量等级的依据。

①MSⅡD发动机试验:用来评定汽车在低温和短途行驶条件下的润滑油对阀组防锈蚀或腐蚀的能力,用以评定API SE、SF、SG级汽油机油。

中国标准试验方法有SH/T0512汽油机油低温锈蚀评定法(MS程序ⅡD法)。

国外标准试验方法有MSⅡD ASTM STP 351H-I。

②MSⅢD发动机试验:用来评定润滑油高温氧化、增稠、油泥及漆膜沉积、发动机磨损的能力,用以评定API SE、SF级汽油机油。

中国标准试验方法有SH/T0513-92汽油机油高温氧化和磨损评定法(MS程序ⅢD法)。

国外标准试验方法有MSⅢD ASTM STP315H-Ⅱ。

③MSⅢE发动机试验:用来评定发动机润滑油的高温氧化、增稠、油泥及漆膜沉积、发动机磨损的能力,以评定API SG、SH、SJ级汽油机油。

国外标准试验方法有MSⅢE ASTM STP 315H-Ⅱ。

④MS VD发动机试验:用来评定发动机润滑油抗油泥、漆膜沉积和阀组磨损的能力,以评定API SE、SF级汽油机油。

中国标准试验方法有SH/T 0514-92汽油机油低温沉积物评定法(MS程序ⅤD法)。

国外标准试验方法有MS VD ASTM STP315H-Ⅲ。

⑤MS VE发动机试验:用来评定发动机润滑油抗油泥、漆膜沉积和阀组磨损的能力,以评定API SG、SH、SJ级汽油机油。

国外标准试验方法有MS VE ASTM STP315H-Ⅲ。

(2)柴油发动机台架试验:柴油发动机台架试验结果是确定柴油机油质量等级的依据。

①Caterpillar1H2发动机试验:用来评定润滑油的环粘结、环和气缸磨损、活塞沉积物生成倾向,以评定API CC级柴油机油。

中国标准试验方法有GB/T9932内燃机油性能评定法(卡特皮勒1H2法)。

发动机台架对比试验实施步骤

发动机台架对比试验实施步骤

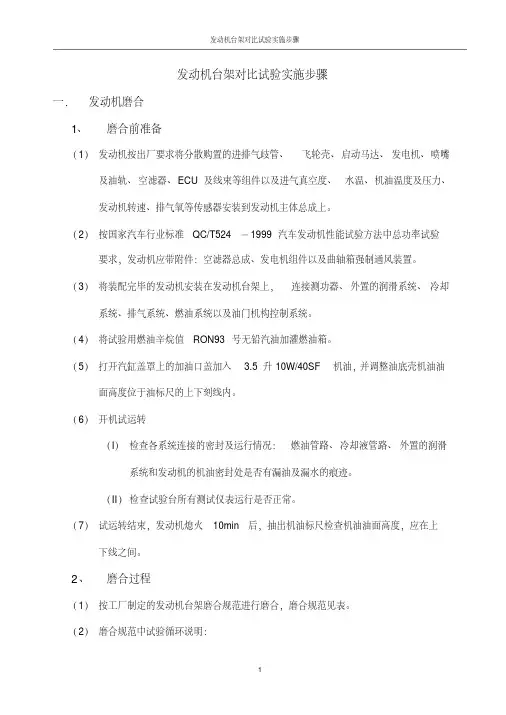

发动机台架对比试验实施步骤一.发动机磨合1、磨合前准备(1)发动机按出厂要求将分散购置的进排气歧管、飞轮壳、启动马达、发电机、喷嘴及油轨、空滤器、ECU及线束等组件以及进气真空度、水温、机油温度及压力、发动机转速、排气氧等传感器安装到发动机主体总成上。

(2)按国家汽车行业标准QC/T524-1999汽车发动机性能试验方法中总功率试验要求,发动机应带附件:空滤器总成、发电机组件以及曲轴箱强制通风装置。

(3)将装配完毕的发动机安装在发动机台架上,连接测功器、外置的润滑系统、冷却系统、排气系统、燃油系统以及油门机构控制系统。

(4)将试验用燃油辛烷值RON93号无铅汽油加灌燃油箱。

(5)打开汽缸盖罩上的加油口盖加入 3.5升10W/40SF机油,并调整油底壳机油油面高度位于油标尺的上下刻线内。

(6)开机试运转(I)检查各系统连接的密封及运行情况:燃油管路、冷却液管路、外置的润滑系统和发动机的机油密封处是否有漏油及漏水的痕迹。

(II)检查试验台所有测试仪表运行是否正常。

(7)试运转结束,发动机熄火10min后,抽出机油标尺检查机油油面高度,应在上下线之间。

2、磨合过程(1)按工厂制定的发动机台架磨合规范进行磨合,磨合规范见表。

(2)磨合规范中试验循环说明:1阶段2000rpm 运行时间30min(0.5h)负荷为02~7阶段2000~4500rpm 每阶段运行时间30min(6个阶段共3h)负荷为135×1/4=33.8N〃m8~14阶段2000~5000rpm 每阶段运行时间30min(7个阶段共3.5h)负荷为135×1/2=67.5N〃m15~21阶段2500~5500rpm每阶段运行时间30min(7个阶段共3.5h)负荷为135×3/4=101.3N〃m22~30阶段2500~5800rpm每阶段运行时间30min(9个阶段共4.5h)负荷为全负荷=135N〃m试验循环共分30个阶段,总磨合时间为15h。

动力总成试验台架中发动机燃烧过程的实验验证

动力总成试验台架中发动机燃烧过程的实验验证

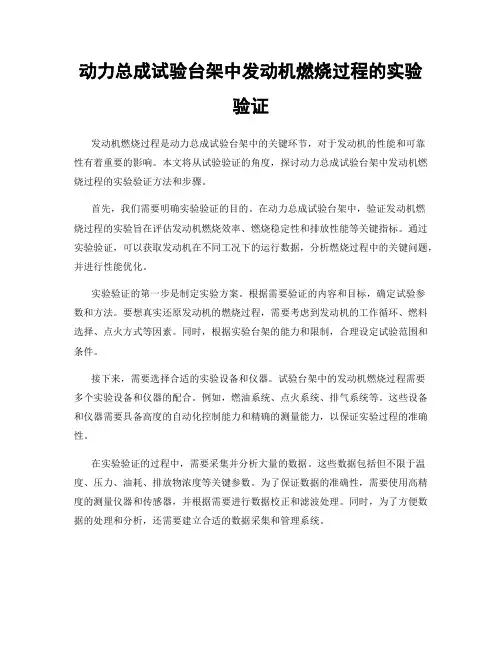

动力总成试验台架中发动机燃烧过程的实验验证发动机燃烧过程是动力总成试验台架中的关键环节,对于发动机的性能和可靠性有着重要的影响。

本文将从试验验证的角度,探讨动力总成试验台架中发动机燃烧过程的实验验证方法和步骤。

首先,我们需要明确实验验证的目的。

在动力总成试验台架中,验证发动机燃烧过程的实验旨在评估发动机燃烧效率、燃烧稳定性和排放性能等关键指标。

通过实验验证,可以获取发动机在不同工况下的运行数据,分析燃烧过程中的关键问题,并进行性能优化。

实验验证的第一步是制定实验方案。

根据需要验证的内容和目标,确定试验参数和方法。

要想真实还原发动机的燃烧过程,需要考虑到发动机的工作循环、燃料选择、点火方式等因素。

同时,根据实验台架的能力和限制,合理设定试验范围和条件。

接下来,需要选择合适的实验设备和仪器。

试验台架中的发动机燃烧过程需要多个实验设备和仪器的配合。

例如,燃油系统、点火系统、排气系统等。

这些设备和仪器需要具备高度的自动化控制能力和精确的测量能力,以保证实验过程的准确性。

在实验验证的过程中,需要采集并分析大量的数据。

这些数据包括但不限于温度、压力、油耗、排放物浓度等关键参数。

为了保证数据的准确性,需要使用高精度的测量仪器和传感器,并根据需要进行数据校正和滤波处理。

同时,为了方便数据的处理和分析,还需要建立合适的数据采集和管理系统。

实验验证过程中还需要注意安全问题。

动力总成试验台架中的发动机燃烧过程通常涉及高温、高压和易燃的物质,因此需要严格遵守安全操作规程,确保实验过程的安全可靠。

此外,还需要定期检查和维护实验设备,确保其正常运行和可靠性。

实验验证完成后,还需要对实验结果进行分析和评估。

通过对实验数据的分析,可以评估发动机燃烧过程的性能和可靠性,并找出存在的问题和潜在风险。

在此基础上,可以进一步优化发动机的设计和调整操作参数,以提高发动机的性能和可靠性。

总结起来,动力总成试验台架中的发动机燃烧过程的实验验证是一项复杂而关键的工作。

发动机台架试验工作原理讲解

发动机台架试验工作原理讲解

3、耗油率的测量
1)容积法
充油
6
测量
7
测量消耗容积v的燃油所用时间t
8
燃油消耗量按下式计算
小时耗油量 耗油率
B be 1000 Pe
B 3.6
v f t
式中 V—球泡容积(mL) Pe —发动机有效功率(kW)
ρ f —燃油密度(g/mL)
t—消耗容积V的燃油所用时间(s)
9
2)质量法
20
实验注意事项


实验时,负荷调整要平稳,避免负荷大起 大落。 实验时要注意安全。
21
22
六、汽油机负荷特性实验数据及数据处理表格
23
三、汽油机速度特性实验
24
1、实验目的

熟悉测定汽油机速度特性的仪器设 备及实验方法。 根据测得的汽油机部分负荷速度特 性,分析汽油机的性能。

25
2、实验原理
油 箱 供 油
10
充油
11
测量
12
燃油消耗量按下式计算
m B 3 .6 t
B be 1000 Pe
式中 t——消耗m(g)燃油所需时间(s)
Pe——消耗m(g)燃油时测量的有效功率(kW)
B——小时耗油量(kg/h)
be——有效燃油消耗率[g/(kW· h )]
13
二、汽油机负荷特性实验
﹡ ﹡﹡

绘制特性曲线
以转速为横坐标,以Ttq、be、Pe等为纵坐标,绘制特性曲线。

分析计算
标定功率、最大扭矩、最大扭矩转速、扭矩储备系数、最低油耗等参
数。
30
五、实验注意事项


Hale Waihona Puke 注意安全,尤其注意尽量避开联轴节位 置。 测定每一工况时必须稳定运转2—3分钟, 以保证测量精度。 整个测量过程中保证节气门开度不变。

汽车发动机台架试验的研究

汽车发动机台架试验的研究

汽车发动机台架试验的研究摘要:发动机是汽车的动力源头,也是整车十分重要的零部件之一,发动机的质量与汽车驾驶时的在座人员的生命安全相关,因此对于发动机质量的监测是不容忽视的。

汽车发动机的台架试验就是专门针对发动机的实验,研究人员可以通过试验来监测发动机的各项指标,并检测发动机可能存在的一系列问题,进而不断提高发动机的性能。

本文通过对发动机台架试验的试验类型与试验目的阐述,同时分析了试验中可能遇到的问题,并给出解决办法。

关键词:汽车发动机;台架试验;研究引言:发动机试验台是专门检测发动机性能的实验设备,汽车制造企业可以根据自己的实际情况来考虑以什么样的方式来进行实验台测试,可委托其他厂家进行试验也可自行制造试验台进行试验。

发动机试验台通常由转速计、扭力计、气缸压力表、测功机、油耗仪、温度表、以及试验台操控台等部件组成、由于零件复杂就不一一赘述了。

一、进行发动机试验台测试的原因为了检测企业在发动机生产的各个时期的机器性能以及完工度,通常利用发动机试验台对发动机进行专业的检测,以便及时发现其中存在的缺陷,完善其中问题。

总的来说,发动机试验台的存在有以下三个原因:第一,对发动机中重要的部件进行性能测试。

发动机由不同的零部件构成,各部件之间的协调性以及相容性可能不是最优,就会对发动机整体的运作带来不良影响,甚至带来一些比较致命的问题,而这些问题如果不通过测试就很难发现,不及时处理将会造成严重的后果,给企业带来不可挽回的损失。

因此需要对发动机进行长时间的试验来保证其材料、结构、完工情况达到相应生产标准[1]。

第二,对新款发动机的样机进行测试。

新研发的发动机不同于大规模生产的发动机,新研发的发动机往往包含不稳定因素,理论上的可行并不代表着实际中的可行,因此需要借助发动机试验台来将其中的缺陷显现出来,对于可加以改进的地方进行改进,对于完全有问题的设计进行回炉重造处理。

第三,探究发动机在不同运转条件下的极限。

发动机由许多金属零部件经过精密的组装构成,因此在运转的时候避免不了磨损带来的消耗,为了保证生产出的发动机在正常运转中有着合理的磨损期,要对发动机进行极限测试,即控制运转条件一直运转发动机直至发动机损耗降至标准以下,记录好数据以便后面进行数据参考,后期汽车返厂维修的维修费用可以参考此数据给出合理的价格[2]。

发动机台架试验解说(一)2024

发动机台架试验解说(一)2024

发动机台架试验解说(一)引言概述:发动机台架试验是一项重要的测试工作,用于验证和评估发动机的性能和可靠性。

本文将介绍发动机台架试验的基本概念和步骤,以及试验过程中需要注意的问题。

正文内容:1. 台架试验的目的与意义- 评估发动机的性能和可靠性- 验证发动机在不同工况下的工作状态- 提供技术支持和数据支持,供设计和改进发动机使用a. 发动机台架试验对于新型发动机的研发和验证尤为重要b. 发动机台架试验可以帮助检测发动机在不同工况下的工作表现2. 台架试验的基本步骤a. 确定试验目标和要求b. 准备实验设备和台架c. 进行试验前的预热和保养d. 设定试验工况和参数e. 开始试验并按照规定程序进行i. 试验过程中需要确保安全和稳定性ii. 每个试验工况应记录并分析试验结果3. 台架试验中的注意事项a. 发动机台架试验应按照规范和标准进行,确保准确性和可靠性b. 检查和维护试验设备和台架的正常运行c. 注意试验过程中的环境因素,如温度和湿度i. 确保试验数据的准确性和可重复性ii. 进行试验前的预热和保养,以确保发动机状态良好4. 台架试验中的数据分析和结果评价a. 对试验数据进行详细分析和比对b. 根据试验结果评价发动机的性能和可靠性c. 判断发动机在不同工况下的工作表现i. 数据分析应包括发动机的功率、扭矩和燃烧效率等参数ii. 结果评价应考虑试验目标和要求5. 台架试验的未来发展趋势a. 发动机台架试验将更加便捷和高效b. 进一步发展自动化和智能化技术i. 试验设备将更加精确和可靠ii. 数据分析和结果评价将更加准确和全面总结:本文介绍了发动机台架试验的基本概念和步骤,强调了试验过程中需要注意的问题。

台架试验对于发动机性能和可靠性的评估至关重要,可以为设计和改进发动机提供技术支持和数据支持。

在未来,发动机台架试验将更加便捷和高效,进一步发展自动化和智能化技术,以提供更准确和全面的数据分析和结果评价。

发动机台架试验解说1

发动机台架试验解说1
调节发动机油门,使其转速逐渐升至额定转速 (1500rpm) ,调节水力测功器手轮,使负荷逐渐 增加至额定负荷(Neh=125.8KW时,负荷F= 559.1)。反复调节油门和测功器手轮,使其转速 和负荷稳定在额定工况点上。用专用夹具固定油门。 测量记录转速n、负荷F、耗油时间t、单位时间 的耗油量M、烟度等。
12
作监视曲线,以防飞点。 试验完毕后,停车整理台架,打扫实验间。 数据处理与特性曲线绘制。
1)实验中应记录数据: 大气状况:大气压力、大气温度、相对湿度。 测功器表盘读数 发动机曲轴转速 Δt油耗仪读出时间 ΔG油耗仪砝码重量 排气温度 机油温度 冷却水温度
13
2)导出参数及名称: 功率 Pe=F*n/K (kw) F—测力结构读数(N) n—柴油机转速(r/min) K—测功器常数 K=9550/L L—测力机构力臂长(m) 燃油消耗量 B=ΔG*3600*10-3/Δt (kg/h) Δt—油耗仪读出时间(s’) ΔG—给定砝码重量(g) 有效燃油消耗率 be=B/Pe*103 (g/kwh)
等。
11
4、实验内容及步骤
检查机油量,以及起动电机等电路连线。 起动预热,检查油压、发动机状况,等水温、油温升到
正常值(75℃)时方可开始实验。 将柴油机加载至标定工况,即功率和转速都到标定值,
然后稳定运行五分钟左右。 调整完毕即可开始标定转速下的负荷特性实验。工况
(负荷)由小到大(或由大到小)。为了确保实验的可 靠性,先由小到大,再由大到小作一个来回。 测定每一工况下各参数时,必须使柴油机在此工况下稳 定运行,以防测录数据不稳定。测油耗时间必须测录两 次以上,并取平均值。
Ttq=9550*Pe(马力)=(9550/1.36)*Pe=7026*K*P(N.m)

发动机台架试验方案编制

发动机台架试验方案编制

XX燃料的XXX发动机台架试验试验大纲一、试验目的为验证燃用XX燃料的XXX发动机的技术性能和运行适应性,拟对发动机按照国家相关标准和技术规范进行台架试验,对发动机的动力性、经济性、尾气排放性和可靠性进行评价。

二、试验内容试验分为XXX燃料稳定性试验和发动机台架试验。

1.M15甲醇汽油燃料稳定性试验装备条件及内容试验设备为QTH-2P-B可程式恒温衡湿箱、具塞式量筒、量筒、精密密度计、移液管等。

以云南省的环境条件为基础,对M15甲醇汽油燃料进行温度在-20℃~30℃范围的高、低温和储存时间的相分离考核。

考核以每5℃为一组,即-20℃、-15℃、-10℃、-5℃、0℃、5℃、10℃、15℃、20℃、25℃、30℃等11组燃料稳定性(相分离)考核,温度从-20℃—0℃范围的储存考核时间在20天以内;温度从+5℃—+30℃范围的储存考核时间在30天以内;对每组甲醇汽油燃料试管分别进行密封和微量透气方式进行考核。

2. 发动机台架试验装备条件及内容试验依据:●中华人民共和国国家标准GB/T6072.1《内燃机台架性能试验方法》●GB/T 18285 《点燃式发动机汽车污染物排放限值及测量方法》●GB/T 14951 《汽车节油技术评定方法》进行。

1)主要测试仪器设备2)试验样机试验用发动机为奇瑞公司生产的SQR481F电喷发动机。

3)试验内容与方案对发动机和整车的动力性、经济性和尾气排放性能进行对比分析,试验项目为燃用90#汽油(以下简称原机)与M15甲醇汽油燃料的外特性、各种转速的负荷特性、尾气排放特性的性能对比试验,试验方案如下:(1)发动机台架试验考核燃用90#汽油与M15甲醇汽油燃料的动力性、经济性和尾气排放性,每组试验不少于6个工况测量点。

分别测量功率、转矩、有效燃油消耗率、小时耗油量、排气温度、气体排放物等。

由于甲醇的热值低,为考核实际运行的经济成本,对燃用M15甲醇汽油燃料进行替代比计算,即燃用M15甲醇汽油燃料后,多少甲醇能替代1kg的93#汽油。

发动机台架试验报告讲解

发动机台架试验报告讲解

Ttq=9550*Pe(马力)=(9550/1.36)*Pe=7026*K*P(N.m)
绘制特性曲线
以转速为横坐标,以Me、ge、Ne等为纵坐标,绘制特性曲线。
分析计算
标定功率、最大扭矩、最大扭矩转速、扭矩储备系数、最低油耗等参 数。
18
五、实验注意事项
注意安全,尤其注意尽量避开联轴节位 置。
14
图1 汽油机外特性
15
3、实验设备、仪表
发动机 EQ6100型汽油机,标定功率 110马力,标定转速2800转/分。
测功机 D4水力测功机(产地德国) 油耗仪:自制容积法油耗仪。 水温、润滑油温度仪:热电阻式温度仪
(BA1型)。
16
t H2O
4、实验内容及步骤
实验方法
测试汽油机外特性的方法是固定汽油机的油门为最大位置,测量性能参数 (Ttq、be、Pe等)随转速的变化关系。发动机台架试验\节气门1.jpg
测定每一工况时必须稳定运转2—3分钟, 以保证测量精度。
整个测量过程中保证节气门开度不变。
19
六、柴油机速度特性实验数据及数据处 理表格
20
11
二、汽油机外特性实验
12
1、实验目的
会用台架试验室
13
2、实验原理
汽油机全负荷速度特性是汽油机节气门 位置处于最大时汽油机性能参数随转速的变 化关系,也称为外特性,由此特性可确定它 所能达到的最大功率和最大扭矩以及相应的 转速,是标定和选择汽油机的主要依据。测 试汽油机外特性的方法是固定汽油机的油门 为最大位置,测量性能参数(Ttq、be、Pe等) 随转速的变化关系。
(1KW=1.36马力,1马力=1/1.36=0.736KW)

发动机台架试验的测试技术

发动机台架试验的测试技术

增 刊
发 动 机 台 架 试 验 的 测 试 技 术
发动 机 台架 试 验用测 试设备 及辅 助设备 主要 有 :
噪声 的声 压级 及 声强 级 , 过 F T, P 总 级值 , 通 F C B, 阶次 分析进 行性 能及 故 障判断 。
( ) 动机冷 却水 温度 控制装 置 : 般采 用 变频 器 , 1发 一 电动 或气 动调节 阀 加 P D算 法 实 现 温 度控 制 。用 于发 I
控制。
( 3 发 动机进 气 模 拟 空 调 : 发 动机 提 供 温 度 , 1) 为 压 力, 湿度 , 流量 可调 的进 气 , 般 由高压 风 机 , 点 控 制 一 露
() 4 发动机 燃烧 分析 仪 , 于评 价 气缸 内燃烧 情况 。 用
发 动机 工作 中进 、 气 的压 力 , 、 气 阀 的 升程 , 阀 单元 , 水机 组 , 压 装 置 等组 成 , 流经 过 温 度 , 力 排 进 排 针 冷 调 气 压 的的升程 , 气缸 内燃 烧 压 力均 是 快 速 变化 过 程 , 感 器 和 湿度 的控制 和调 节后进 入 发动机 。 传
1 发动机 台 架试验 测试参 数
( ) 却系统 、 滑系统 、 吸系 统 : 、 、 温度 , 1冷 润 呼 油 水 气
油、 、 水 气压 力 , 、 、 油 水 气流 量 。 ( ) 烧 系统 : 发压力 , 阀升程 , 2燃 爆 气 活塞顶 温度 场 。 () 油 ( ) 3燃 气 系统 : 油 ( ) 进 气 温度 、 油 ( ) 进 气 压力 、
动机 出水 温度 的控制 。 () 2 中冷气温 气压 调节 装置 : 一般 采 甩变 频 器 , 电动 各 气缸 进气 的模 拟 。

发动机台架试验标准

发动机台架试验标准

发动机台架试验标准发动机台架试验是对发动机性能、可靠性和耐久性进行验证的重要手段,其试验标准的制定对于保证发动机的质量和性能具有重要意义。

本文将就发动机台架试验标准进行详细介绍,以期为相关工程技术人员提供参考和指导。

一、试验前准备。

1. 确定试验目的和范围,明确试验所需数据和参数;2. 确定试验条件,包括环境条件、工况条件等;3. 确定试验设备和工具的准备情况,保证试验设备的正常运行;4. 制定试验方案和流程,包括试验的时间安排、人员分工等。

二、试验过程。

1. 进行试验前的设备检查和调试,确保试验设备的正常运行;2. 对发动机进行预热,使其达到试验工况所需的温度;3. 根据试验方案进行试验操作,实时记录试验数据;4. 对试验过程中出现的异常情况进行记录和分析,及时处理。

三、试验数据处理。

1. 对试验数据进行整理和分析,得出试验结果;2. 对试验结果进行评估,判断发动机的性能和可靠性是否符合要求;3. 对试验过程中出现的问题进行总结和分析,为后续试验工作提供参考。

四、试验报告撰写。

1. 撰写试验报告,包括试验目的、试验条件、试验过程、试验结果等内容;2. 对试验过程中出现的问题进行分析和总结,提出改进意见;3. 试验报告应具备可追溯性和可验证性,保证试验结果的真实性和可靠性。

五、试验标准的更新和完善。

1. 根据试验结果和试验过程中的问题,及时更新和完善试验标准;2. 对试验标准进行定期审查和修订,保证其与最新技术和要求相适应。

总结,发动机台架试验标准的制定和执行对于保证发动机的性能和可靠性具有重要意义,需要严格按照标准要求进行操作,并不断完善和更新试验标准,以确保试验结果的准确性和可靠性。

希望本文对相关工程技术人员在发动机台架试验工作中能够提供一定的参考和指导。

发动机台架对比试验实施步骤

发动机台架对比试验实施步骤

发动机台架对比试验实施步骤一.发动机磨合1、磨合前准备(1)发动机按出厂要求将分散购置的进排气歧管、飞轮壳、启动马达、发电机、喷嘴及油轨、空滤器、ECU及线束等组件以及进气真空度、水温、机油温度及压力、发动机转速、排气氧等传感器安装到发动机主体总成上。

(2)按国家汽车行业标准QC/T524-1999汽车发动机性能试验方法中总功率试验要求,发动机应带附件:空滤器总成、发电机组件以及曲轴箱强制通风装置。

(3)将装配完毕的发动机安装在发动机台架上,连接测功器、外置的润滑系统、冷却系统、排气系统、燃油系统以及油门机构控制系统。

(4)将试验用燃油辛烷值RON93号无铅汽油加灌燃油箱。

(5)打开汽缸盖罩上的加油口盖加入3.5升10W/40SF机油,并调整油底壳机油油面高度位于油标尺的上下刻线内。

(6)开机试运转(I)检查各系统连接的密封及运行情况:燃油管路、冷却液管路、外置的润滑系统和发动机的机油密封处是否有漏油及漏水的痕迹。

(II)检查试验台所有测试仪表运行是否正常。

(7)试运转结束,发动机熄火10min后,抽出机油标尺检查机油油面高度,应在上下线之间。

2、磨合过程(1)按工厂制定的发动机台架磨合规范进行磨合,磨合规范见表。

(2)磨合规范中试验循环说明:试验循环共分30个阶段,总磨合时间为15h。

(3)循环试验具体操作(I)启动发动机前的准备①检查水箱中冷却液量,并检查冷却系统各个阀门的开启关闭情况。

②检查测功器润滑油室液面高度,开启测功器冷却水阀门。

③检查电瓶的充电情况,并将其连接到发动机启动马达上,注意负极搭铁。

④打开台架底部室外的通风口盖,接通风机,同时接通室内的换气风机。

(II)启动发动机①启动发动机,先怠速运转,检查各缸点火情况,直到怠速稳定运转,检查机油压力表指示的主油道压力。

②增加油门开度,提高发动机转速,增加测功器阻力矩,加大发动机负荷,从而降低发动机转速,凭借调节油门开度和测功器阻力矩使发动机在2000rpm、30N〃m工况下运转,待水温升高到70o C时,即可开始磨合。

发动机台架试验解说简版

发动机台架试验解说简版

发动机台架试验解说发动机台架试验解说一、引言发动机是现代交通工具中至关重要的部件之一,而发动机的性能和可靠性直接影响着整个交通系统的运行。

为了确保发动机在实际使用中的安全性、稳定性和高效性,需要进行各种试验与测试。

发动机台架试验是一种常用的手段,通过模拟实际工况条件,对发动机进行各项性能参数的测定与评估。

本文将对发动机台架试验的目的、过程和相关技术进行详细解说。

二、试验目的发动机台架试验的主要目的是评估发动机在不同工况下的性能与可靠性。

通过试验,可以获取以下信息:1. 发动机的功率、扭矩与燃油消耗等性能参数;2. 发动机的响应速度与稳定性;3. 发动机的耐久性与可靠性;4. 发动机在不同工况下对环境的影响。

这些信息对于发动机的设计、优化和改进有着重要的指导意义,同时也为用户提供了选择适合应用场景的发动机的依据。

三、试验过程发动机台架试验过程一般包括以下几个步骤:1. 前期准备:确定试验目标、选择试验工况、准备试验设备与工具。

2. 安装调整:将待测试的发动机安装在台架上,并进行必要的调整和校正,确保测试的准确性和可重复性。

3. 试验参数设定:根据试验目标,设定相应的试验参数,如负载、转速、油温、进气温度等。

4. 台架运行:启动台架设备,根据设定的试验参数进行试验,并记录相关数据。

5. 数据分析:对得到的试验数据进行整理、分析和比对,以评估发动机的性能指标。

6. 结果总结:根据试验结果,对发动机的性能进行综合评估,并提出相关建议和改进意见。

四、相关技术在发动机台架试验中,需要掌握以下相关技术:1. 数据采集与处理:通过传感器和数据采集系统,获取发动机运行过程中的各种参数数据,并进行实时处理和记录。

2. 负载模拟技术:通过负载模拟器模拟实际工况下的负载情况,对发动机的性能进行测试。

3. 温度控制技术:通过控制进气温度、冷却水温度等参数,模拟不同环境下的发动机工作状态,以开展相关试验研究。

4. 振动与噪声控制技术:通过减振装置和噪声隔离技术,控制试验台架与发动机产生的振动和噪声,确保试验过程的稳定性和安全性。

(完整版)发动机台架试验室简介

(完整版)发动机台架试验室简介

注意事项
1 不要加井水、污水。 水就其是否溶解有矿物质来说,可分为硬水和软水两种。硬水中含有铁、钙、镁等离 子,如果向发动机中加注这类硬水,经发动机加热蒸发后,就会产生碳酸钙、硫酸钙等化 合物,沉淀下来形成水垢。流量随之减少,就会影响发动机散热,造成发动机过热。 2 特殊情况时不要将水洒到发动机上。 若将水洒到发动机的火花塞孔座、高压线插孔上都可能会对跳火有影响;水溅到传动 带上可能导致其打滑; 3 人体不要接触防冻液。 防冻液的主要成分为乙二醇、抗氧剂、缓蚀剂、消泡剂和工业染料,都是对人体有害 的化学成分。 4 不同型号的防冻液不要混合使用。 否则易引起化学反应,生成沉淀或气泡,降低使用效果。
◆若发动机不带风扇,所有试验均可设置加风 扇或相应装置发动机吹拂。
• 活塞漏气量
• 各缸工作均匀性
GB/T 19055-2003 汽车发动机可靠性试验方法
试验目的:在台架上使发动机受到较大的实际交变 机械负荷及热负荷,并提高单位时间内的交变次数, 以期在较短时间考核发动机的可靠性。
此标准为汽车发动机在台架上整机的一般可靠性试 验方法,包括交变负荷,全速全负荷。
• 在二级回路中独立控制回水温度
调温阀
• 可补偿热膨胀和产生的水损耗, 膨胀容器 还可充当蒸汽分离器
• 抽入主冷却液,并补偿调节系统 循环泵 中的压力损耗
• 补偿热损耗 18 kW 加 • 启动发动机时加热冷却液
热设备
·为什么要加注防冻液?
防冻液不仅具有防冻的功能,在防锈、防腐蚀、防水垢、
防沸腾等方面也有着非常重要的作用。
可靠性
反拖特性
结构简单、运行稳定、价格 低廉、使用维护方便性
电涡流测
转矩的测量可以 采用电子磅秤、
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

四、关于大气修正
大气状况:
发动机运行地点的环境大气压力、大气温度和相对湿度。
大气修正:
定义: 把不同大气状况下试验所得的结果换算成标准大
气状况下的参数。
目的: 消除大气状况对发动机性能参数评价的影响;使
功率标定不至于混乱,产品质量有统一检验标准, 同时也便于比较和选用发动机。
标准环境状况:
靠改变节气门开度来直接改变 进入气缸的混合气量, α变化不 大——“量调节”
将化油器, 点火提前角调整好; 测取时按规定保持冷却水和润 滑油温度在最佳状态.
柴油机负荷特性
当柴油机保持某一转速不变, 而 移动喷油泵齿条或拉杆位置, 以 改变每循环供油量△b , [B和be] 随[Pe或Ttq或pme] 变化的关系
发动机台架试验
一、作 用: 发动机各项性能指标、参数及各类特性曲线都是在发动机试验
台架上按规定的试验方法进行测定的。
主要组成
说明
试验台架 将待测发动机与测功器用联轴节连接,并固定于坚实、防振的水泥基础上。
辅助装置
自动控制 测试柜
(1)可调水量冷却系统;(2)专用油量测量装置;(3)通风装置; (4)消声地坑 含各种测量仪器、 仪表及操纵台
车用发动机
有效功率及燃油 消耗率校正:
校正系数
机型 非增压柴油机 汽油机
系数α 及指数m、n、q如下表
工作条件
α
m
功率受过量空气限制
1
1
功率受热力因素限制
0
1
自然吸气
1
1
n
q
0.75 0
1
0
0.75 0
发动机的负荷特性——评定经济性
一、定义:
负荷特性是指发动机转速不变,其经济性 (或其它性能)指标随负荷变化的关系。
二、 试 验 台 装 置:
发动机试验台架布置原理图例
三、测功器
作用: (1)吸收试验发动机发出的功,改变其负荷及转速,
模拟实际使用的各种工况;
(2)同时测定发动机输出扭矩:
Ttq
稳定工作
TR

F

R

Pe

Ttqn 9550
原理: 水力测功器
发动机输出的机械能被水吸收变 为热能,并由测力机构测出扭矩。














1——全柴负油荷机速度2特—性—分75析%负荷
① 各种负荷下Ttq曲线变化较平坦 (略凸)。
② 各种负荷下, be曲线较平坦,略 凹且两端上翘;最经济区的转速
范围较宽;且约75%负荷时最经 济有be↓min。 ③ n↑→ Pe ↑
3——50%汽负油荷机速度4—特—性2分5%析负荷
水力测功器
外壳 转子轴
转子
涡流室
Ttq
稳定工作
TR

FR e Ttqn 9550
水力测功器(制动器)结构图
质量法 容积法
四、油耗率的测量
容积法的测量步骤
①打开油箱开关,三通阀处于位置A;
②测量前将三通阀旋至B,油箱同时 向发动机和量瓶供油,直到量瓶油面 高于选定圆球容积的刻线,将三通阀 置于A等待测量;
靠改变供油齿条或拉杆来改变 循环供油量△b(空气量变化不 大), 因此也改变了缸内的混合气 浓度 α——“质调节”
将供油提前角调整好; 测取时按 规定保持冷却水和润滑油温度 在最佳状态.
负荷特性 试验原理
四、负荷特性的意义:
它可用以评价发动机的经济性,在性能调试过程中(如:选择气道、 燃烧室结构、调整燃油喷射系统等)常用它作为比较的标准。
制造厂根据发动机的使用特点,考虑其可靠性和寿命, 标出相应的功率和转速(即标定工况)。
三、标定功率(额定功率)(最大使用功率)
定义: 根据发动机具体用途,在规定的额定(标定)转速下所规定的 功率,它标在发动机铭牌上,是使用中的最大使用功率。
注:
额定功率不是发动机所能发出的最大功率。
标定功率全部落在外特性线上。任意一个转速根据 需要都可规定为标定转速—— 对应一个标定功率。
★、结论(车用发动机):
同一转速下的最低耗油率bemin愈
小,曲线变化愈平坦,则经济性 就愈好;
be随负荷的增加而降低,在负荷
约为80%时be达到最小,随后又 增加;在低负荷区曲线变化得 更快些。
汽油机负荷特性曲线变化比柴油
机的陡,故柴油机的经济性比汽 油机好。
柴油机负荷特性图
发动机的速度特性
二、注释:
当汽车以一定的速度沿阻力变化的道路行驶, 在不换档的情况下必须改变油门(或节气门)来 调整有效扭矩,以适应外界阻力矩的变化,保持 发动机转速不变。
阻力矩TR
负荷
三、关于汽、柴油机负荷特性:
定义
负荷调节 的实现
负荷特性 试验准备
汽油机负荷特性 当汽油机保持某一转速不变, 而 逐渐改变节气门开度, [B和be]随 [Pe或Ttq或pme]变化的关系.
③测量时,将三通阀旋至C,发动机 直接由量瓶供油,量瓶油面下降,记 录燃油流过圆球上下刻线间容积VT及 所用的时间t,同时测量功率。
五、台架试验综述
一、概 述
为了避免引起争论和混乱,使试验得到的结果具有可 比性,就必须规定统一的试验标准(包括:试验条件、 试验方法、使用仪表、试验环境等)。
二、功率标定
标准号 GB 1105. 1—87
JB3743—84
标况参量值
大气压p0=100kpa=0.1Mpa 相对湿度φ0 =30%
环境温度T0 =298K=25℃ 环境温度T0 =298K=25℃
进气干空气压
进气总压 p0 ’ =100kpa
P干=99kpa 水蒸气分压
P水=1kpa
应用 往复活塞式柴油机 和汽油机
一、定义:
速度特性是指发动机油门踏板,其性能指标 (Pe、Ttq、be、B、Tr)随转速变化的关系。
二、注释:
(1)若驾驶员将油门位置保持一定,由于道路 阻力不同,汽车行驶速度也会改变:上坡
时汽车速度逐渐降低,下坡时速度增加, 这时发动机即沿速度特性工作。
三、速度特性分类:
汽油机
柴油机
部分速度特性
节气门部分开启(小于 油量调节机构固定在小于
全开)时所测得的速度 标定功率循环供油量位置
特性
时所测得的速度特性
有无数条

节气门全开时所测得的

速度特性


外特性
(全负荷速度特性)
油量调节机构固定在标定 功率(或最大使用功率) 循环供油量位置时所测得 的速度特性
① 外特性曲线只有一条 。 ② 它代表发动机在某转速下的最高动力性能;代表 该机在使用中允许达到的最高性能 。 ③ 其上的每一点表示在此转速下的最大功率。
