无线对讲机原理图
F30-5对讲机原理与制作
在上个世纪90年代，F30系列无线对讲机的制作曾经风靡一时，引得众多无线电爱好者争相制作，广泛交流，并不断改进出新，掀起了一股业余无线电制作的高潮，成为一代无线电爱好者久久难忘的美好回忆。
今天当我们再次回顾这些经典的制作项目时，依然有着非常亲切感觉。
希望通过这款经典制作，重新唤起大家对学习业余无线通信技术的热情，再次点燃无线电爱好者的制作激情。
本刊也将继续提供10米波(30MHZ)的调频对讲机的套件，感兴趣的朋友不妨动手试试！F30-5调频无线对讲机无线对讲机作为一种简单的通信工具，由于它不需要中转和地面交换机站支持，就可以进行移动通信，所以深受人们喜爱，目前广泛的应用于生产、保安、野外工程等小范围通信领域中。
本次制作实验是针对单工对讲机电路进行的，简明起见，以下讲述中将不再特意强调“单工”。
图1是本次实验用的无线对讲机电路方框图。
图1本调频对讲机电路的主要电性能指标参数：1、接收机灵敏度………………………≤lμv2、信号选择性………………………≥50db(±25KHz)3、限幅灵敏度………………………≤1.5μv4、频率稳定度………………………≥10-65、最大调制频偏………………………≥±3KHz6、待机静态电流………………………≤lOmA7、高频发射功率………………………≥2W(75Ω)8、发射机工作效率 (50)9、音频输出功率………………………≥50mW10 电池供电电压………………………9.6V(8节5号充电电池)工作原理图2F30-5型无线对讲机外观如图2所示， F30-5型对讲机在接收电路上使用两只高频场效应管作为高放，采用了二次变频电路，具有灵敏度高、选择性好等优点。
发射电路采用的是分立元件，由4只三极管组成4级放大电路，发射功率可达3W左右。
图2中，面板上的数字按键和顶部的频道转换开关是装饰用的，并无实际应用。
图3是电路原理图。
图31.发射部分原理分析驻极话筒MIC用于话音信号的拾取，并将话音转化为电信号，通过C25送入放大电路。
无线对讲系统基本原理PPT精选文档
台和手机的谈话
2005年4月9日
1~6-2 a
无线对讲系统通信原理
为什么要使用无线对讲系统？
2005年4月9日
1~3-2
无线对讲系统通信原理
为什么要使用无线对讲系统？
线
2005年4月9日
1~3-3
无线对讲系统通信原理
无线对讲系统如何工作？
2005年4月9日
无线对讲系统通信原理
1-4
无线对讲系统如何工作？
天线
天线
话筒
2005年4月9日
发射器
接收器
电源
电源
扬声器
2005年4月9日
1~5-3
无线对讲系统通信原理
无线对讲系统的运作
同频单工 最基本的无线对讲系统是单工系统，由若干在同一频率上工作的无 线对讲设备组成。因为所有人都在一个频率上发射和接收，用户不 可以同时说话和接听。单工的意思就是同在某个时刻在一个方向上 传送信息。
异频单工 在异频单工系统中，发射器在一个频率上工作，而接收器在另一个 频率上工作。调度台采用这种方式控制系统。各车台和手机之间不 能相互对话或接听，因为它们的发射器和接收器在不同的频率上工 作。只有调度员才能听到所有的信息
车台包括一个发射器和一个接收器， 并且还要订购一个扬声器，一个话筒和 天线
备注；目前的大多数车台都非常紧凑，可以安装在仪表板的下面或附近。
2005年4月9日
1~5-2
无线对讲系统通信原理
便携式
手机是指小型的，可以让保安和智慧人员在 工作时随身携带的对讲机；
它的电源来自自带的电池； 手机包括一个发射器、一个接收器以及一个 内置扬声器、话筒和天线。
无线对讲系统通信原理
固定设备
无线对讲机制作原理
1．高频信号发生器 (如xFG一6型)
2．示波器 (如VP52 04型40MHz)
3．数字频率计 (如cFc一8450型，0—1000MtIz)
4．功率计 (如Gz一3型)
5．直流稳压电源 (如wYJ－30V／5A型)
6．万用表 (如MF一47型，如有数字表Fluke一87等高档仪表配合最佳)
7．场强计 (可自制)
当然还有扫频仪，完备的仪器将给调试带来极大的方便，同时也能保证整机的性能指标。
对于一般的业余爱好者普遍没有上述仪器，但频率计是不可少的，在此我们将结合业余和专业的特点，
详细介绍调频无线对讲机的调试方法。
1．发射机的调试
调试顺序一般为：先调振荡级，倍频级，推动级，末级功率放大级。最后调话音放大电路。
从第9脚输出的信号一路由c30，R1 3和c32组成去加重电路去加重和滤波后经电位器VRl送入Ic2进行音频功放后推动喇叭发声，另一路则由电位器VR2送入Icl内部的有源滤波器选频放大后由Icl的11脚输出，经D3，D4进行倍压检波，控制其内部的静噪触发电路，在13脚输出一个控制电平，控制N4，N5的导通和截止，使IC2的电源受控，达到静噪目的。我们知道，调频接收机的灵敏度很高，在没有收到信号时，喇叭中将会发出极强的噪声，而一旦收到信号，它的信噪比却很高，噪声的主要频谱是分布在1 0—25kHz范围之间，音频信号的频谱范围则在100—3000Hz之间，我们可以采用一个特殊的滤波器选出这一噪声信号，经检波变成直流分量，再通过一个电子开关电路就可以控制一个电路工作，达到静噪目的，这样在接收机没有收到信号时，喇叭将寂静一片，以消除讨厌的噪声，一旦收到对讲机发来的信号，又能自动打开放大电路进行联络。同时，设置静噪电路还可以达到省电目的。
简易对讲机制作
简易对讲机制作无线对讲机的原理什么是对讲机,它是一种双向移动通信工具,在不需要任何网络支持的情况下,就可以通话,没有话费产生,适用于相对固定且频繁通话的场合。
电路原理图:工作原理:如图，Q1高频管的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。
超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。
通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。
当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。
必须要注意一点的是:对讲机要保证发射的频率和接收的频率是一样，才能完成对讲。
名句赏析～～～～～不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。
____佚名《越人歌》人生若只如初见，何事秋风悲画扇。
____纳兰性德《木兰词?拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。
____苏轼《江城子?乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。
____李之仪《卜算子?我住长江头》玲珑骰子安红豆，入骨相思知不知。
____温庭筠《南歌子词二首 / 新添声杨柳枝词》曾经沧海难为水，除却巫山不是云。
____元稹《离思五首?其四》愿得一心人，白头不相离。

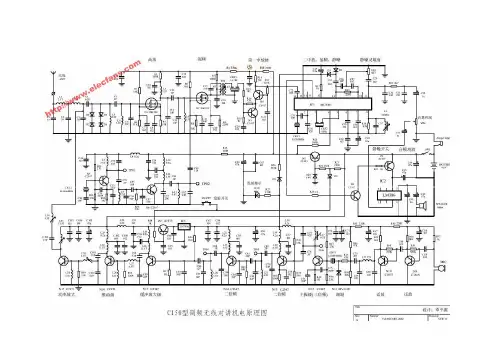

无线对讲机电路图
无线对讲机制作原理30.275MHz调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)10．静噪灵敏度：0.5uV11．中频频率：455KHz12．音频不失真功率：大于200nlw13．体积：125x55x30mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.73030.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
C9018无线对讲机电路图
C9018无线对讲机电路图发布时间：2009-9-7 11:14:46电子爱好者都喜爱制作无线对讲机，今天我就为广大爱好者提供一款制作简单、实用的无线对讲电路。
工作原理：如图，Q1高频管的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。
超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。
通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。
当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。
声控双工无线对讲机电路图时间：2008-09-04 21:13:15用本电路制作的无线对讲机为调频双工方式，工作频率为30MHz，采用声控电子开关，电路简单，方便节能。
工作电压3～9V，发射功率1～5w。
声控双工无线对讲机分接收和发射两个相对独立的部分，天线匹配网络为发射与接收共用，具体电路如图所示。
发射部分由话筒放大电路、电子开关、振荡与倍频电路、激励放大、功率放大以及天线匹配网络组成。
接收部分由天线匹配网络、调频接收电路、电子开关和功放电路组成。
微型无线对讲机电路图时间:2010-11-17 07:17来源:未知作者:原理图点击:30次本机由3块低压集成电路构成。
无线对讲系统基本原理 PPT
无线对讲设备的类型
双向无线对讲系统绪言
无论集中调度还是单机对讲系统，都要求有双向对讲设备。这些对讲 设备必须能够发射和接收信息。对讲设备可以分为下列几类：
固定式 车载式 便携式
1~5
固定设备 固定式设备/基站
位于中央调度台的无线对讲设备叫做基站 安装在一个固定位置时，常称为固定设备（如办公室或总部） 基站包括一个发射器、一个接收器、一个电源以及一个内置扬声器 基站的电源为标准220V交流电
1-7-1
载波静 噪
双向无线对讲系统
接收到的信号
音频放大器 开关
扬声器
编码静噪解码器
1-7-2
载 波 静 噪 （续）
接收到的信号 音频放大器
静噪电路
自动静噪订正
1-7-3
编 码静噪
编码静噪可以使接听者只接受到发给他们的信息
只要当接收到的信息带有预先设定好的代码时扬声器才会打开 两种常见的编码静噪是
天线，塔与传输线 –什么是天线以及天线的类型 –什么是塔与传输线
课程简介
课程简介
单元三 单元四 单元五
频率与频谱
–什么是频率与频谱 –频带特征 –选择适当的频带
传送距离与覆盖范围
–什么是传送距离和覆盖范围 – 影响传送距离与覆盖范围的因素
无线对讲系统
–常规对讲系统 –集群系统
为什么要使用无线对讲系统？
台和手机的谈话
1~6-2 a
静噪
静噪电路用来将不需要的信号与噪声在到达扬声器之前减小或消除 有两种类型的静噪： －载波静噪 －编码静噪 * 哑音频（CTCSS） * 哑音数码（CDCSS）
1~7
载波静噪
接收到的信号
音频放大器 开关
无线调频对讲机
无线调频对讲机一、无线对讲机无线对讲机作为一种简单的通信工具，由于它不需要中转和地面交换机站支持，就可以进行移动通信。
所以深受人们欢迎。
目前广泛应用于生产、保安、野外工程等领域的小范围通信工程中。
无线对讲机技术是很多无线移动通信技术的基础，目前应用较广泛的蜂窝式移动电话技术，就是在无线双工对讲机的基础上，发展起来的新兴现代通信技术。
很好的熟悉掌握无线对讲机内部电路的工作原理和测试、调整技术，对今后从通信工程领域的技术工作，无疑是十分重要的。
对讲机的电路形式较多，从调制方式上可分为调幅式和调频式，从收发功能上，可分为单工式和双工式。
单工式对讲机同一时间内，只能工作在一种状态下，即：接收或者发射状态。
而事不能同时处于收发状态，单工对讲机工作时，要不停的切换开关来控制收发状态。
而双工式对讲机，可以收发电路同时工作，使用起来如同普通电话机一样，应用起来比较方便，但由于双工对讲机电路复杂，造价高，耗电量大等缺点，所以应用较少。
而单工式对讲机，则由于它造价低，体积小，耗电低等优点，被大量应用。
目前市面上常见到的对讲机大多属于单工调频式。
图1-1就是单工式对讲机的原理框图：图1-1 无线对讲机电路原理框图从图中所看出，对讲机的收、发状态，是靠切换供电电源的方式，来实现收发转换的，虽然电路中含有接收和发射电路，由于在同一时间内，只能工作在一种状态下，所以将这种工作方式称为单工方式。
本设计主要是针对蛋工对讲机进行的，将对单工调频对讲机电路各部分电路进行详细的分析，图1-2是本设计用的单工无线调频对讲机电路方框图：图1-2 单工无线对讲机电路方框图二、系统设计1．设计要求：（1）任务设计并制作一个单工调频对讲机，实现甲乙两点之间的单工语音传输业务。
（2）要求：a．设计并制作对讲机的发射单元，其发射频率在30MHZ左右，发射功率大于1W（在75Ω无线上测定），调制方式为调频，最大调制频偏≥±3kHz。
b. 设计并制作对讲机的接收单元，其接收频率与发射频率相同，接收灵敏度≤5uV，音频输出功率50mw。
高等教育：对讲机原理介绍
2019/12/17
Copyright by penghx from
13
2019/12/17
Copyright by penghx from
14
1.2 超外差方式原理
1.2.3 超外差接收机
从天线接收的信号经高频放大器（见调谐放大器）放 大，与本地振荡器产生的信号一起加入混频器变频， 得到中频信号，再经中频放大、检波和低频放大，然 后送给用户。
3 调频对讲机的安装与调试
元件测试与安装 调试与维修过程
Copyright by penghx from
2
1 对讲机原理相关知识
2019/12/17
Copyright by penghx from
3
1.1 无线通信概述
1.1.1 声波
2019/12/17
Copyright by penghx from
18
1.2 超外差方式原理
缺点与解决办法
电路比较复杂； 存在着一些特殊的干扰，如像频干扰、组合频率干扰和中频
干扰等。
解决途径 提高高频放大器的选择性，尽量把由天线接收到的像频干扰
信号滤掉； 另一种办法是采用二次变频方式。
2019/12/17
Copyright by penghx from
19
1.2 超外差方式原理
1.2.4 二次变频超外差接收机
第一中频频率选得较高，使像频干扰信号的中心频率 与有用输入信号uc的中心频率差别较大，使像频信号 在高频放大器中受到显著的衰减。
第二中频频率选得较低，使第二中频放大器有较高的 增益和较好的选择性。
后来广泛采用的是超外差接收机,主要依靠频率固定的 中频放大器放大信号。
HQT对讲机原理基础PPT课件
UHF 350-370MHz 370-390MHz 400-420MHz(400-
430MHz) 450-470MHz(440-
470MHz)
2019/9/12
无线电通信频段特征
传播；环绕着地球的大气会衰减和折射 无线电信号,就像它衰减和折射光一样. 通常的规则是: 频率越低.衰减损失越小. 传播的方式有: 地波传播(300KHz以下 的无线电波); 天波传播(300KHz30MHz范围的无线电波,通过电离层的 反射和折射进行传播);视线传播 (30MHz-900MHz 最适合无线对讲机 通信) 噪声：电磁噪声干扰来自机器和发动机, 因为噪声信号的频率较低,因此,低频信 号对噪声较敏感. 传送距离：在农村和郊区VHF的传输距 离最大;在市区UHF的传送距离最大.
18
二、对讲机的工作原理和功能介绍
两音信令
2-Tone：由两个音频信号构成，即：A Tone + B Tone，先发A Tone一段时间，然 后间隔一段时间，再发B Tone一段时间。
注意与DTMF不同，DTMF是两个频率叠加后同时发出，Two-Tone是两个频率一前 一后发出。
2TONE信令是由两种频率组成，具体的频率组合、发码时长、码间间隔可任意编程 设定。
写频：使用电脑写频软件设置对讲机的工作参数。
2019/9/12
15
二、对讲机的工作原理和功能介绍
有线复制：把一台对讲机的工作参数通过复制线复制到另外一台对讲机上。
其 它：照明、锁键、消除噪声信道、 巡逻登记等。
2019/9/12
16
二、对讲机的工作原理和功能介绍
信令
定义:是通信单元之间相互传送的地址信息、管理信息以及其它交换信息。它是 移动通信系统内实现自动控制功能的关键。
对讲机电路原理分析：看不懂电路图不是合格的HAM
对讲机电路原理分析：看不懂电路图不是合格的HAM对讲机电路原理分析：看不懂电路图不是合格的HAM 北峰电讯 02-27 10:18 大模拟对讲机，电路示意图：电路简单图解1.当天线接收到信号后，由于信号非常微弱，需要将信号放大，这就需要LNA（低噪声放大器）。
然后通过一个射频段的带通滤波器，这里标注为Image Filter（镜像频率抑制滤波器），镜像频率指以载频为中心，与有用信号对称的频率，该频率上的噪声通过混频后会进到中频频率中。
2.通过Image Filter后，信号进入MIXER(混频器)中与LO(本地振荡器)进行混频，并通过一个SAW（表面声波滤波器），只保留中频点的信号，其他频率点的进行衰减。
IFAMP(中频放大器)将中频信号恢复并放大后，再次通过第二个混频器将频率降至450K低频，这时信号就容易被基带部分处理。
3.基带部分:FMDET,鉴频器，将调制信号恢复出音频信号，但这时的信号效果很差，需要送到音频处理部分处理一下才能得到较好的音效。
这部分包括De-emphasis(去加重)，Audio Filter(音频滤波器)，Adder(暂时没搞清楚),Volume(调节音量),SP AMP(扬声器放大器，提供大功率，推动大负载)，SPEAKER（扬声器）。
4.发送部分，人的话音被MIC(麦克风)转成电信号，通过Pre-emphasis(预加重)和MIC AMP后送到Audio Filter中滤波，在通过Limiter(限幅器)整形,之后通过Splatter Filter(泼溅滤波器)滤掉Limiter 产生的谐波。
注意，这时是低频信号，信号通过VCO（压控振荡器）后将信号调制到高频，再经过TX Amp(发射机放大器)和PA(功率放大器)后就有足够的能量被发射出去了。
这个结构是传统的超外差（Superheterodyne）结构,该结构特点是有两个中间频率，抑制干扰能力较强，不足之处是由于需要两组中频器件，使得成本较高。
对讲机原理
1.2 超外差方式原理
1.2 超外差方式原理
• 1.2.3 超外差接收机 – 从天线接收的信号经高频放大器（见调谐放大器）放大，与本地 振荡器产生的信号一起加入混频器变频，得到中频信号，再经中 频放大、检波和低频放大，然后送给用户。 – 接收机的工作频率范围往往很宽，在接收不同频率的输入信号时， 可以采用改变本地振荡频率f1的方法使混频后的中频fi保持为固定 的数值。 – 其原理如图3所示。
1.1 无线通信概述
• 调频波的频率跟随信号的变化规律而改变。 • 即当调制信号幅度最大时，调频波最密、频率最大；而当调制信 号负的绝对值最1.1.4 对讲机的频率范围： – 在日常对讲机的使用中，根据中国无线电管理委员会规定，对 讲机频率一般做如下划分： – 专业对讲机：V段136-174MHZ；U段400-470MHZ； – 武警公安用：350-390MHZ； – 海岸用：220MHZ； – 交通信号灯监控、防空警报器：223.025-235Mhz – 业余用：433MHZ； – 集群用：800MHZ； – 手机：900MHZ/180MHZ；
1.2 超外差方式原理
• 缺点与解决办法 –电路比较复杂； –存在着一些特殊的干扰，如像频干扰、组合频率干扰和中频干 扰等。 –解决途径 –提高高频放大器的选择性，尽量把由天线接收到的像频干扰信 号滤掉； –另一种办法是采用二次变频方式。
1.2 超外差方式原理
• 1.2.4 二次变频超外差接收机 – 第一中频频率选得较高，使像频干扰信号的中心频率与有用输入信号uc的 中心频率差别较大，使像频信号在高频放大器中受到显著的衰减。 – 第二中频频率选得较低，使第二中频放大器有较高的增益和较好的选择 性。 – 其原理框图如图4。 – 特点： – 对振荡频率的选取有要求;要求振荡器的振荡频率和幅度精度高,稳定性好; – 本振频率中有锁相环,数字分频、数字鉴相器等电路，保证极高的稳定度, 否则会产生本振频率漂移; – 都有锁相环电路来保证本振频率的稳定度; – 一般采用稳定性好的晶体振荡器 – 振荡频率高,易起振,振频稳,振幅高,振荡特性好; – 本振电路多采用体积小、可靠性高的单片大规模集成数字频率合成器, – 每一级电源都应有0.1 μF或0.01 μF的旁路电容接地 – 电源可数模分开供电，接地及屏蔽良好,本振输出端有带通滤波器，使本 振输出杂波小。
无线对讲机原理
无线对讲机原理
无线对讲机是一种通过无线电技术实现双向通信的设备。
它的工作原理基于无线电信号的传输和接收。
无线对讲机主要由发射机和接收机两部分组成。
发射机负责将声音信号转化为无线电信号，并发送出去。
接收机负责接收无线电信号，并将其转化为声音信号。
发射机首先通过麦克风或话筒采集声音信号，并将其转化为模拟电信号。
然后，这个电信号通过调制器进行调制处理，将其转化为载有信息的无线电频率信号。
调制的方法包括幅度调制、频率调制或相位调制。
接收机接收到发射机发送的无线电频率信号后，首先通过解调器进行解调处理，将无线电频率信号转化为模拟电信号。
然后，这个电信号经过放大器进行放大处理，以增强声音信号的强度。
最后，通过扬声器或耳机等输出设备，将信号转化为可听的声音。
在无线对讲机的工作过程中，需要使用天线来接收和发送无线电信号。
天线是一个重要的组成部分，能够提高信号的传输和接收效果。
总的来说，无线对讲机的工作原理是通过将声音信号转化为无线电信号进行传输，再将无线电信号转化为声音信号进行接收，从而实现双向通信。
它使用了调制和解调的技术，以及天线的辅助，能够在一定范围内进行无线通信。
无线对讲系统基本原理
天线类型
全向天线 定向天线
心形 单向 双向
2~4
全 向 天 线－－覆 盖 范 围
全向(omni-directional)天线在360度的范围 发射无线电信号。全向天线用于天线位置 位于覆盖区中心附近的情况。采用这种天 线时在所有方向上传送距离大致是一样的 。
2~5
定 向 天 线－－覆 盖 范 围
2~7
传 输线
传输线是专门设计来在基站与天线之 间有效地传送无线电信号的
传输线由内外两层相互绝缘的同心导 体组成，从而为电流提供通道
2~8
传 输 线 （续）
基站通过传输电缆与天线相连，基站位置与天线位置一般应该尽可 能接近。
2~9
单元三： 目 的
3~1
频率
3~3
周期
每完整地前后移动一次叫做一个周期。如果一个信号以每秒1000次 得数率前后移动，那么它的频率就是每秒钟1000周期。
1~12~7
转发器的运作
位于控制台的调度员在频率2上发送信息。转发器在频率2上接收信息，车台B、 手 机A和手机C在频率1上接收到该信息。
假定位于转发器覆盖范围东边缘的车台A要与位于西边缘B通话，由于它们之间的距 离太大，不可能进行车台对车台的通话，于是，出现下列情况：
车台A用频率2发射信息，转发器用频率2接收到该信息后用频率1以更高的功率重新 发射，车台B用频率1接收到该信息。
电离层有时会使无线电信号发生反射及（或）折射
3~11
视线传播
最适合无线电双向传输的情况
3~12
视 线 传播 Walter: 此处怀疑有错误
最适合无线电双向传输的情况
3~13
传播的类型
频率较低的无线电波比频率较高的无线电波容易穿过雾和尘土，低频调幅
对讲机功能及工作原理PPT幻灯片课件
一、系统参数：主要包括有发射机输出功率、接收机灵敏度和
天线增益。
1、发射功率的大小直接影响到对讲机发射信号的强弱和传输 距离的远近，功率越大，发射信号覆盖的范 围越大，通话距 离也越远。但发射功率不能过大， 发射功率过大时，不仅 耗电，影响功放元件寿命，
13
第五节 信令
一、CTCSS CTCSS(Continuous Tone Coded Squelch System是一种将低于音频频
率的频率(67—250.5Hz)附加在音频信号中一并传送的技术。因其频率范围 在标准音频以下，即小于300Hz，故称为亚音频。
现在对讲机大多附带有这种编码功能，也就是对讲机具有在发射信号 时编入CTCSS的功能。中频解调后，亚音频信号经过滤波、整形，输入到 CPU中，与本机设定的CTCSS频率进行比较，而决定是否开启静音控制开 关把信号送出到喇叭。
到信道中的信号。若每个信道接收时间为100ms，则每秒可扫描过十个信 道，即扫描速度为10ch/s 。
3、声控（VOX）： 声音控制功能，通过说话即可启动发射操作，把声音传送出去。不必按
PTT键。停止说话，发射也停止。
11
第四节 对讲机的功能介绍（2）
4、电量指示：显示电池电量。 5、接收省电：为节约用电，延长待机时间，对讲机在一段时 间内无发射接和 按键操作，将以一段时间 关机、一段时 间开机的方式工作，这种方式叫省电 方式。开关机时间长 度比大约是1：4。当收到信号或有按键操作时，对讲机立 即退出省电状态，进入正常状态。 6、照明：用于晚间操作，可看清楚LCD显示和按键。 7、静噪级数： 接收信号中噪声的强弱与信号的强弱呈对应关系，信号越强噪声越 弱。把最大噪声和最小噪声之间分成若干档，每一档称为一级。分成的档数叫静噪 级数。
F30—5型无线对讲机的原理、制作与维修
F30-—5型无线对讲机是继F30－2、F30-3型之后推出的一种适于民用的通信设备，该机内部采用金属框架，外配塑料机壳，具有外形美观、使用方便、通信距离比较远、价格低廉等优点，与F30—2 和F30-3型机相比，F30—5型整机性能有较大提高。
一般来说，提高对讲机的接收灵敏度和发射功率都能有效地增加通信距离，且提高前者更为显著。
本机接收部分采用了调频接收专用集成电路MC336l做中放．用场效应管K122作高放，超外差二次变频，接收灵敏度可达0．2uV，因此，通信距离比较远。
发射部分也采用了调频发射专用集成电路MC2833做前级振荡，C2078做末级功率放大，从而使发射机的调试更加简单，适合广大无线电爱好者自行组装、调试。
附图为该机的电原理图。
一、主要技术性能指标：工作方式：调频单工工作电流：发射≤lA；接收：静噪≤20mA；非静噪≤120mA工作电压：外接电源 DC7—13．5V；或 5号充电电池8节发射功率： 3一5W调制方式：调频最大频偏：土 5kHz接收灵敏度：0．2uV静噪灵敏度：≤0．2vV音频功率：≥300mW天线形式：1．2米拉杆天线或橡胶天线工作频率：36．100MHz外形尺寸：145*50*35mm二、工作原理：1、接收部分：由天线接收到的信号经过 L10、L11、C30、C31 等组成的低通滤波器后，经C35、L12送入场效应管T4的第一栅进行高放，第二栅接固定偏置，D3、 D4是输入保护二极管。
放大后的信号由C41送入场效应管T5第一栅。
同时，由T7、JT5、C72等组成第一本振，再由C70、L16三倍频后，经 R21送入T5第二栅，由T5将前级信号与本振信号进行混频放大，输出的信号经C42、L14选出10．7MHz 第一中频信号，再经陶瓷滤波器JT2进一步选频，之后由R23送人T6进行一次中频放大，再经C47将信号送入IC2 16脚。
由于高放输入与输出采用了双调谐回路，所以可以满足通频带宽和选择性的要求。
