PLC课程设计任务书(1)
PLC课程设计报告书
山东交通学院电控与PLC课程设计报告书院(部)别信息科学与电气工程学院姓名Donald George指导教师王长顺课程设计任务书题目基于PLC的机械手控制（天煌）基于PLC的多通道温湿度监控装置（天煌）基于步进电机控制的PLC实现（东疆教仪）院 (部) 信息科学与电气工程学院学生姓名Donald George5 月 27 日至6 月 7日共2 周指导教师(签字)院长(签字)成绩评定表目录摘要 (1)第一章基于PLC 的机械手控制（天煌） (3)1.1总体设计要求 (3)1.2设计目的 (3)1.3 I/O分配 (4)1.4梯形图及STL语句 (4)1.5实验照片 (12)1.6实验心得 (12)第二章基于S7-200 PLC的多通道温湿度监控装置（天煌） (13)2.1总体设计要求 (13)2.2设计目的 (13)2.3 EM235的使用 (13)2.4 I/O分配 (20)2.5主程序及子程序结构框图 (20)2.6梯形图 (22)2.7 实验照片 (26)2.8实验心得 (26)第三章基于PLC的步进电机的控制（东疆教仪） (27)3.1总体设计要求 (27)3.2设计目的 (27)3.3 I/O分配 (27)3.4工作及设计原理 (28)3.6实验照片 (36)3.7实验心得 (36)第四章设计总结 (37)参考文献 (38)摘要电控与PLC课程设计主要基于PLC的控制实验，结合理论知识从而对其有更好的认识，以至于在工作中更好的运用。
可编程控制器（PLC）把计算机的功能完备、通用性和灵活性好等优点和继电器控制系统的操作方便、简单易懂、价格低廉等优点结合起来，因此它是一种适应与工业环境的通用控制装置。
现在的可编程序控制器和原来的控制系统相比，增加了算术运算、数据转换、过程控制、数据通讯等功能，已可以完成大型而复杂的控制任务。
可编程序控制器作为工业自动化的技术支柱之一，在工业自动控制领域占有十分重要的地位。
PLC课程设计任务书
PLC课程设计任务书适用：自动化电气工程及其自动化机械设计制造及其自动化等专业设计报告写作要求设计一停车场车位控制设计二病床呼叫系统设计三自动双层停车场控制设计设计四自助洗车机控制设计设计五机械手臂搬运加工流程控制设计六自动售货机的控制设计设计七十人投票机设计设计八电子计算器设计设计九电动机顺序启动/停止控制设计十三相电热器控制设计-三部电动机启动停止控制程序设计设计十二两部抽水机控制程序设计设计十三绕线转子电动机正逆转控制程序设计设计十四三相感应电动机定时正逆转设计十五附直流剃车三相感应目电动机Y-A启动控制程序设计设计十六台车呼叫控制设计十七摇臂钻床控制器设计十八液压传动组合机床控制设计十九PLC在注塑机控制中的应用设计二十PLC在MB322型联合烫剪机上的应用设计二^一自动喷泉的PLC控制设计二十二四层电梯模型的PLC控制设计二十三小车多方式运行的PLC控制设计二十四装瓶流水线的PLC控制设计二十五自动旋转检测的PLC控制设计二十六步进电机的PLC控制设计二十七交流电机的PLC控制设计二十八基于软PLC的步进电机控制设计二十九基于软PLC的交通信号灯控制设计三十基于软PLC的多种液体混合控制课程设计报告写作要求目录1引言（主要写课题设计的目的、设计内容及要实现的目标）2系统总体方案设计................................................ 贞码2.1 系统硬件配置及组成原理（要有系统组成图）2.2 系统变量定义及分配表2.3 系统接线图设计2.4 系统可靠性设计3控制系统设计3.1 控制程序流程图设计3.2 控制程序时序图设计3.3 控制程序设计思路3.4 创新设计内容4上位监控系统设计4.1 PLC 与上位监控软件通讯4.2 上位监控系统组态设计4.3 实现的效果5系统调试及结果分析5.1 系统调试及解决的问题5.2 结果分析结束语（主要写取得的效果、创新点及设计意义）参考文献附录：带功能注释的源程序设计一停车场车位控制、控制要求I. 如图7-16个车位咨入口检测器 闸柱2, 在人口处装设一传感器，用来检测车辆进入的数 3, 在出口处装设一传感器,用来检测车剩出去的数目。
PLC课程设计任务书

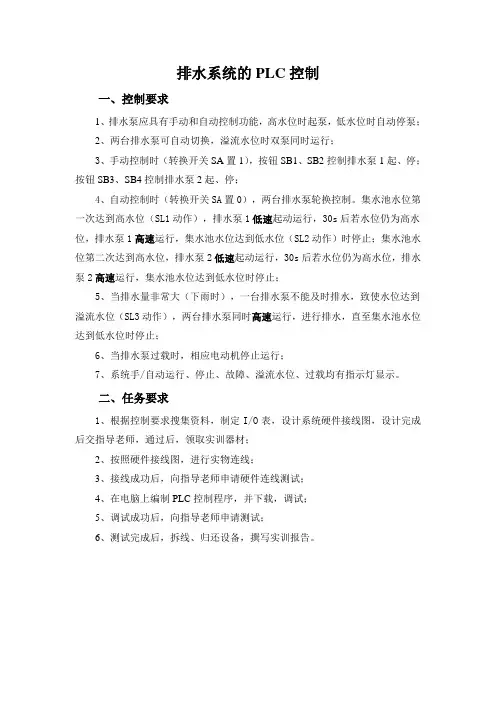

排水系统的PLC控制一、控制要求1、排水泵应具有手动和自动控制功能，高水位时起泵，低水位时自动停泵；2、两台排水泵可自动切换，溢流水位时双泵同时运行；3、手动控制时（转换开关SA置1），按钮SB1、SB2控制排水泵1起、停；按钮SB3、SB4控制排水泵2起、停；4、自动控制时（转换开关SA置0），两台排水泵轮换控制。
集水池水位第一次达到高水位（SL1动作），排水泵1低速起动运行，30s后若水位仍为高水位，排水泵1高速运行，集水池水位达到低水位（SL2动作）时停止；集水池水位第二次达到高水位，排水泵2低速起动运行，30s后若水位仍为高水位，排水泵2高速运行，集水池水位达到低水位时停止；5、当排水量非常大（下雨时），一台排水泵不能及时排水，致使水位达到溢流水位（SL3动作），两台排水泵同时高速运行，进行排水，直至集水池水位达到低水位时停止；6、当排水泵过载时，相应电动机停止运行；7、系统手/自动运行、停止、故障、溢流水位、过载均有指示灯显示。
二、任务要求1、根据控制要求搜集资料，制定I/O表，设计系统硬件接线图，设计完成后交指导老师，通过后，领取实训器材；2、按照硬件接线图，进行实物连线；3、接线成功后，向指导老师申请硬件连线测试；4、在电脑上编制PLC控制程序，并下载，调试；5、调试成功后，向指导老师申请测试；6、测试完成后，拆线、归还设备，撰写实训报告。
转换开关I0.0 SA 非自复位排水泵1起I0.1 SB1排水泵1停I0.2 SB2排水泵2起I0.3 SB3排水泵2停I0.4 SB4高水位I0.5 SL1低水位I0.6 SL2溢流水位I0.7 SL3过载保护I1.0 SB5系统运行指示灯Q0.0 HL0 排水泵1 Q0.1 KM1排水泵2 Q0.2 KM2排水泵1高速Q0.3 KM11排水泵2高速Q0.4 KM22手动挡指示灯Q0.5 HL1自动挡指示灯Q0.6 HL2停止指示灯Q0.7 HL3过载指示灯Q1.0 HL4故障指示灯Q1.1 HL5溢流水位指示灯Q1.2 HL6。
plc毕业设计任务书
plc毕业设计任务书PLC毕业设计任务书一、引言PLC（可编程逻辑控制器）作为现代工业自动化的重要组成部分，广泛应用于各个领域。
毕业设计是对学生所学知识的综合运用和实践，通过完成一个真实的项目来提升学生的能力。
本文将探讨PLC毕业设计任务书的编写，旨在为学生提供一份指导，帮助他们顺利完成毕业设计。
二、任务背景在工业自动化领域，PLC起着至关重要的作用。
它能够通过编程实现对工业过程的控制和监测，提高生产效率和质量。
因此，PLC技术的应用和研究一直备受关注。
本次毕业设计旨在让学生深入了解PLC的原理和应用，通过实际项目的设计与实施，提升他们的实际操作能力和解决问题的能力。
三、任务目标1. 熟悉PLC的基本原理和编程方法；2. 掌握PLC在工业自动化中的应用；3. 能够独立设计和实施一个基于PLC的自动化控制系统；4. 分析和解决实际工程中的PLC相关问题。
四、任务要求1. 学生需要选择一个具体的工业自动化项目作为毕业设计的对象；2. 在设计过程中，学生需要详细了解该项目的工艺流程和控制要求；3. 学生需要独立完成PLC控制系统的设计和编程；4. 学生需要测试和调试PLC控制系统，并记录相关数据和结果；5. 学生需要分析和解决在设计和实施过程中遇到的问题；6. 学生需要撰写一份完整的毕业设计报告，详细描述设计过程、实施结果和问题解决方法。
五、设计内容1. 项目选择：学生可以选择一个与自己专业相关的工业自动化项目，如流水线控制、温度控制等；2. 设计方案：学生需要根据项目的特点和要求，设计一个合理的PLC控制系统方案；3. 编程实施：学生需要使用PLC编程软件，编写相应的程序，实现对控制系统的控制和监测；4. 系统测试：学生需要对设计的控制系统进行测试和调试，确保其正常工作；5. 问题分析：学生需要分析在设计和实施过程中遇到的问题，并提出解决方案；6. 报告撰写：学生需要撰写一份完整的毕业设计报告，包括设计思路、实施过程、测试结果和问题解决方法。
plc任务书
课程设计任务书
课程名称可编程控制器应用技术
题目运动小车
系（部）机械与电子学院专业班级
学生姓名学号
起止日期
指导教师职称
系分管主任
审核日期
目录
一、课程设计目的 (3)
二、设计任务与要求 (3)
i.基本要求： (3)
ii.扩展要求： (3)
iii.实验设备 (3)
三、课程设计思路 (3)
四、PLC端子分配表 (3)
五、PLC外部接线图 (4)
六、步进指令梯形图程序 (5)
七、步序图 (8)
八、状态转移图 (9)
九、设计过程遇到的问题及解决方法 (10)
十、设计体会及收获 (10)
十一、运动小车PLC控制系统课程设计进度表 (11)
十二、附：普通指令梯形图程序 (12)。
plc课程设计任务书
plc课程设计任务书一、课程目标知识目标：1. 让学生理解PLC（可编程逻辑控制器）的基本原理，掌握其工作流程和编程方法。
2. 使学生掌握PLC的常用指令，并能运用这些指令完成简单的控制程序编写。
3. 帮助学生了解PLC在工业自动化中的应用，提高对实际工程问题的解决能力。
技能目标：1. 培养学生运用PLC软件进行程序设计和调试的能力。
2. 培养学生通过团队协作，分析问题、解决问题的能力。
3. 提高学生动手实践能力，学会使用PLC控制硬件设备。
情感态度价值观目标：1. 培养学生对PLC技术的兴趣，激发学习热情，树立正确的学习态度。
2. 培养学生具备创新意识和实践精神，敢于面对挑战，勇于克服困难。
3. 通过课程学习，使学生认识到PLC技术在工业发展中的重要性，增强国家使命感和社会责任感。
课程性质：本课程为实践性较强的学科，注重理论联系实际，强调学生的动手能力和创新能力。
学生特点：学生具备一定的电子基础和编程能力，对新鲜事物充满好奇，但可能缺乏实践经验。
教学要求：结合学生特点，以实际应用为导向，注重启发式教学，鼓励学生参与实践，培养其独立思考和解决问题的能力。
将课程目标分解为具体的学习成果，以便在教学过程中进行有效评估。
二、教学内容1. PLC基本原理及结构：包括PLC的定义、发展历程、主要组成部分及其功能。
教材章节：第一章 可编程逻辑控制器概述2. PLC工作原理及编程方法：讲解PLC的工作流程、编程语言和编程规则。
教材章节：第二章 PLC工作原理与编程基础3. PLC常用指令及其应用：介绍PLC的常用指令，如逻辑运算、定时器、计数器等，并结合实例进行分析。
教材章节：第三章 PLC指令系统及编程实例4. PLC控制系统设计：讲解PLC控制系统的设计步骤、硬件选型和软件编程。
教材章节：第四章 PLC控制系统设计5. PLC在工业自动化中的应用：介绍PLC在各个领域的应用案例，分析其优缺点。
教材章节：第五章 PLC在工业自动化中的应用6. PLC实践操作：组织学生进行PLC编程软件的使用、程序设计、调试及硬件控制等实践活动。
PLC工控系统课程设计任务书
PLC工控系统课程设计任务书一、设计题目：填写自己组选定的题目二、设计目的:本课程设计是本门课程课堂教学的延伸和发展，是理论知识与工程实践之间的衔接。
课程设计的主要目的是通过某一生产设备的电气控制装置的设计实践，了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。
通过设计也有助于复习、巩固以往所学的知识，达到灵活应用的目的。
设计必须满足生产设备和生产工艺的要求，因此，设计之前必须了解设备的用途、结构、操作要求和工艺过程，在此过程中培养从事设计工作的整体观念。
课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。
在专业知识与研究方法方面为日后的毕业设计乃至毕业后的工作奠定良好的基础。
三、设计要求(1) 在接受设计任务后，应根据设计要求和应完成的设计内容进度计划，确定阶段应完成的工作量，妥善安排时间。
(2) 在方案确定过程中应主动提出问题，广泛讨论，依据充分。
在具体设计过程中要多思考，尤其是主要参数，要经过计算论证。
(3) 要求电气原理图设计可行，基本能够实现课题要求的功能。
程序流程框图绘制规范。
(4)本设计全班同学分小组完成，每小组至多6名同学，要求所有学生都参与设计过程，每位同学承担一部分任务。
(5)设计完成后，每位同学要求提交一份设计报告。
报告内容包括：1.根据控制要求，进行电气控制系统硬件电路设计，包括硬件配置及主电路。
2.根据控制要求，编制相关的PLC控制程序。
3.编写设计说明书，内容包括：①设计过程和有关说明。
②基于PLC的系统电气控制电路图。
③ PLC选择及I/O及其它PLC元器件分配。
④ PLC控制程序（梯形图和指令表）。
⑤电气设备明细表。
⑥参考资料、参考书及参考手册。
PLC课程设计报告
一、任务书1、课题概述卷幅式广告机是一种机电一体化装置，它适用于大型体育场馆在举行体育比赛时进行商业广告和精神文明宣传，是一种比较实用的媒体工具，做广告宣传效果极佳。
其工作原理如下图所示：为了简化课题设备，本次设计采用实验室的模拟实验板来代替广告机实物进行模拟运行。
实验面板布置图如下：2、控制要求⑴接通电源后，按下启动按钮SB1，正卷电动机开始运行，经30S延时电动机达额定转速，离合器1线圈由接触器KM1接通，使上卷筒作顺时针转动。
⑵当某一幅画面接近指定位置时，光电传感器GD1发出正转一幅到位信号，使反转接触器KMB1动作，制度时间约5S，画面准确停留指定位置。
⑶每幅画面在指定位置停留3分钟以展开广告内容，然后控制系统应能自动启动电动机仍按顺时针方向转动，继续上述过程，实现画面切换。
⑷直到画面切换8次后，第9幅画面停留在指定位置5分钟。
此时自动切断电动机电源，并自动驱动反卷电动机工作，反卷过程与正卷过程相同。
如此周而复始重复上述过程。
⑸如果按下总停按钮SB2或停电，系统应能记忆当时的运行状态，保证在重新按下电动按钮时，能接续原来的状态运行3、课题设计内容及要求⑴内容：① PLC空制器的选型，正确配置系统硬件。
②写出I/O地址，并生成符号地址表。
③用梯形图方式正确编程。
④正确连接PLC与模拟实验板，检查无误后运行并调试程序。
⑤写出完整的课题设计报告。
⑵要求：①梯形图程序正确无误。
②调试时无安全事故。
③设计报告采用A4格式打印。
二、主要内容1、课题调查⑴、卷幅式广告机控制面板简图如下⑵、控制要求①、按下启动按钮SB1后，正卷电动机开始转动，30秒后正卷离合器线圈得电，合上离合器，带动画面转动。
②、当光电传感器检测到第一幅画面已到达指定位置时，启动反接制动装置，5秒后使画面准确停在指定位置。
③、画面在指定位置停留3分钟，然后重复上述过程，实现画面切换。
④、当切换到第9幅画面时，画面到达指定位置后，停留5分钟，随后正卷电动机电源被切断，启动反卷电动机，反卷过程与正卷过程相同。
plc课程设计任务书(09级)
电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称：电气控制与PLC课程设计基层教学单位：电气工程及自动化系指导教师：郭忠南等说明：1、此表一式三份，系、学生各一份，报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
可编程控制器课程设计任务书
可编程控制器课程设计任务书一、课程设计的基本任务可编程控制器（PLC）课程设计是为了让学生能够熟悉PLC的基本原理和应用，掌握PLC编程和调试的能力，以及运用PLC解决实际问题的能力。
通过本次课程设计，学生将能够深入了解PLC的工作原理，学会使用PLC编写控制程序；同时，通过实际案例的分析和解决，提高学生的实际操作能力和解决问题的能力。
二、课程设计的主要内容和要求本次课程设计包含以下主要内容和要求：1.理论部分（1）了解PLC的基本原理和组成结构；（2）学习PLC的编程语言和标准函数的用法；（3）掌握PLC的输入输出配置和接线方法；（4）学习PLC的调试方法和故障排除技巧。
2.实践部分（1）设计一个基于PLC的自动控制系统，包括输入输出设备的选型和配置；（2）编写PLC控制程序，实现系统的自动控制；（3）进行调试和测试，确保系统能够正常运行；（4）分析潜在问题，并提出解决方案。
3.报告部分（1）撰写课程设计报告，包括设计思路、系统功能和性能分析、编程实现过程、调试过程和结果等内容；（2）展示课程设计成果，包括实际运行效果的演示和分析。
三、课程设计的进度安排本次课程设计计划分为以下几个阶段进行：1.第一周：理论学习和实验准备（1）学习PLC的基本原理和编程语言；（2）了解PLC的输入输出配置和接线方法；（3）准备所需实验器材和软件环境。
2.第二周：系统设计和编程（1）设计基于PLC的自动控制系统，包括输入输出设备的选择和配置；（2）编写PLC控制程序，实现系统的自动控制功能。
3.第三周：系统调试和测试（1）进行系统的调试和测试，确保系统能够正常运行；（2）分析潜在问题，并提出解决方案。
4.第四周：报告撰写和成果展示（1）撰写课程设计报告，包括设计思路、系统功能和性能分析、编程实现过程、调试过程和结果等内容；（2）准备成果展示，包括实际运行效果的演示和分析。
四、课程设计的评分标准本次课程设计将按照以下标准进行评分：1.设计思路和方案（25%）（1）设计方案的合理性和完整性；（2）控制系统的稳定性和可靠性。
单按钮PLC课程设计
课程设计（论文）任务书机械工程院（部）测控教研室年月日课程设计（论文）成绩评定表前言目前人们已经意识到以工业控制机为核心的PLC控制系统的重要性，纷纷将或准备将组态控制技术类如自己的发展方向。
本设计将在充分了解配料车控制系统研究的基础上，结合实际操作要求，充分利用PLC 功能强大、操作简单、界面人性化的特点采用模块的形式，并立足现实制作出自动的动态控制。
通过PLC直接控制配料车的运行，故该设计具有一定的理论研究和工程实用价值。
目录第一章引言1.1 设计目的及意义-------------------------------------------------31.2 设计背景-------------------------------------------------------31.3 设计要求 ------------------------------------------------------4 第二章 PLC简介2.1 PLC含义-------------------------------------------------------52.2 PLC特点-------------------------------------------------------52.3 PLC基础知识---------------------------------------------------62.4 PLC应用领域---------------------------------------------------72.5 PLC的国内外状况-----------------------------------------------82.6 PLC构成-------------------------------------------------------102.7 PLC系统的其他设备---------------------------------------------112.8 PLC未来展望---------------------------------------------------13 第三章系统硬件设计3.1 PLC选型-------------------------------------------------------143.2 试验台介绍-----------------------------------------------------163.3 所用模块关系---------------------------------------------------163.4 实验板组成及使用方法-------------------------------------------17 第四章系统软件设计4.1 设计软件-------------------------------------------------------214.2 编程操作-------------------------------------------------------22 第五章系统实验调试5.1 PLC的调试-----------------------------------------------------285.2 调试步骤------------------------------------------------------29 第六章心得体会------------------------------------------------------34 致谢-------------------------------------------------------------------35 参考文献---------------------------------------------------------------36第一章引言1.1 设计目的及意义1. 了解常用电气控制装置的设计方法、步骤及设计原则；2. 学以致用，巩固书本知识。
《电气控制与PLC技术》课程设计任务书
《电气控制与P1C技术》课程设计任务书1.必选项目：（以下两个项目为必做项目。
）1.1正次品分拣机1.1.1课程设计目的（1）加深对定时器的理解，掌握各类定时器的使用方法。
（2）理解企业车间产品的分捡原理。
112控制要求及参考图1.1正次品分拣模拟控制图（1）控制要求①用启动和停止按钮控制电动机M运行和停止。
在电动机运行时，被检测的产品（包括正、次品）在皮带上运送。
②产品（包括正、次品）在皮带上运送时，S1（检测器）检测到的次品，经过5秒传送，到达次品剔除位置时，启动电磁铁Y驱动剔除装置，剔除次品（电磁铁通电0.1秒），检测器S2检测到的次品，经过3秒传送，启动Y,剔除次品；正品继续向前输送。
正次品分拣操作流程如图1.2所示。
图1.2正次品分拣流程图（2）参考电路P1CI/O端口分配及参考电路图:SB110.0M启动按钮SB210.1M停止按钮SQ110.2检测站1SQ210.3检测站2M Q0.0电动机（传送带驱动）,Y Q0.1次品剔除P1C+MV■"M O'JD ------ —I―T1 ___-+24V N二2≡M图1.3正次品分拣机P1C电气原理图1.1.3.课程设计内容及要求（1）按参考电路图完成P1C程序并调试。
（2）分析各种定时器的使用方法及不同之处。
（3）总结程序输入、调试的方法和经验。
（4）试将S1作为产品计数的检测装置，对每日产量进行统计。
（5）程序要求增加皮带传送机构不工作时，检测机构不允许工作（剔除机构不动作），编写梯形图控制程序。
1.2交通灯自动控制1.2.1课程设计目的（1）练习定时器、计数器的基本使用方法。
（2）掌握P1C的编程和调试方法。
（3）对应用P1C解决实际问题的全过程有个初步了解。
图14交通灯模拟控制122控制要求及参考交通路口红、黄、绿灯的基本控制要求如下：路口某方向绿灯显示（另一方向亮红灯）10秒后，黄灯以占空比为50%的一秒周期（0.5秒脉冲宽度）闪烁3次（另一方向亮红灯），然后变为红灯（另一方向绿灯亮、黄灯闪烁），如此循环工作。
课程设计任务书--基于PLC的用按钮控制人行道交通灯的设计
第7-8天：写出梯形图程序，并对程序进行注释
第9-10天：学习西门子S7-200的编程软件STEP 7 MicroWIN SP6，并在该软件中编写梯形图程序
第11天：学习西门子S7-200仿真软件，并进行程序仿真和调试。
第12天：将课程设计中用到的程序在PLC试验箱上进行运行和调试。
2、画出实现程序流程图。
3、列出输入、输出端口。
4、写出梯形图程序。
5、调试程序，直至符合设计要求。
工作量
2周时间，每天3学时，共计42学时
进度安排
第1天：明确课程设计的目的和意义，根据课程设计要求查找相关资料
第2-3天：学习课程设计中用到的PLC相关知识
第4-5天：根据课程设计的要求画出程序流程图
1正常情况下横道只允许车辆通行车行道保持绿灯亮人行道道口处指示灯保持红灯亮在车道两侧各设有开关人想过横道时需要按下开关人行道收到的信号送入端子任选plc中plc在接受有人要走人行道信号执行相应的程序
课程设计任务书
专业：自动化班级：2班
学生姓名
XX
学号
XX
课程名称
PLC原理与应用
设计题目
基于PLC的用按钮控制人行道交通灯的设计
设计目的、主要内容（参数、方法）及要求
设计目的：
1、掌握PLC功能指令的用法。
2、掌握PLC控制系统的设计流程。
设计主要内容及要求：
1、设计一个用按钮控制人行道交通灯的控制程序，具体要求如下:
（1）正常情况下横道只允许车辆通行，车行道保持绿灯亮，人行道道口处指示灯保持红灯亮，在车道两侧各设有开关，人想过横道时，需要按下开关，人行道收到的信号送入端子任选PLC中，PLC在接受有人要走人行道信号，执行相应的程序。第13-14天ຫໍສະໝຸດ 撰写课程设计报告。主要参考资料
PLC课程设计任务书
《可编程控制技术》课程设计任务书2018-2019学年第二学期理工科软件机电专业适用一、目的《可编程控制技术》课程设计为软件机电专业的一门专业实训课程，时间安排为2周。
《可编程控制技术》课程设计的主要目标是：熟悉PLC控制系统设计的硬件设计、软件设计的步骤与内容；培养学生控制电路、软件设计能力；训练电气专业的专业规范与专业素养。
二、设计题目课题一：液压滑台PLC控制系统设计一、2、工作循环图如下：（补充图）3、具有自动、单周期、单步调整等三种操作方式。
课题二：电镀生产线PLC控制系统设计一、4、具有自动、单周期、单步调整等三种操作方式。
课题三：物流次品检测系统PLC控制设计一、2、具有自动、单周期、单步调整等三种操作方式。
课题四：自动剪板机PLC控制系统设计一、2、具有自动、单周期、单步调整等三种操作方式。
课题五：气动机械手的PLC控制系统设计一、6、机械手具有自动、单周期、单步调整等三种操作方式。
课题六：全自动双面钻PLC控制系统设计1、设备概况：全自动双面钻是对棒料两面同时进行钻孔或扩孔加工的专用机床。
这种机床的自动化程度高，能自动上、下料，自动进、退刀，并且有可靠的危险区保护装置。
其结构示意图如图所示：全自动双面钻结构示意图双面钻是由液压系统控制进给运动，动力头的主轴由Y100L1—4（2.2kW）电动机驱动，各运动采用行程原则控制，动力头进退及上、下料采用液压传动，液压泵电动机为Y100L2—4（3kW），由电磁阀YV1~YV6控制。
各电磁阀的动作如下表：YV1YV2YV3YV4YV5YV6左动力头进给+ - - - - -左动力头退回- + - - - -右动力头进给- - - - + -右动力头退回- - - - - +上料- - + -下料- - - +2、设计要求：1）料斗中有料时，按下开工按钮后，能实现自动循环。
2）当只要求加工一只零件时，要求加工完毕能自动退回原位，并自动停车。
PLC课程设计任务书
人员安排题目一：设计某组合机床的电气控制系统具体的方法和步骤1. 进行总体设计规划，合理分配I/O点，并绘出电气控制线路的原理草图。
2.绘制电气原理图，计算并选择电器元件。
3.编写PLC软件清单并进行模拟调试。
4.编写课程设计说明书。
本次设计主要完成一台组合机床的电气控制原理图及接线图，选择所用电器元件并写出课程设计的报告书。
本设计题目的参数和要求：##如图所示为某一组合机床的示意图，左面为1#箱体移动式动力头。
主轴电机M1为4KW、1440转/分钟，1#箱体的工作进给电机为M3；右面为2#箱体移动式动力头。
主轴电机M2为5.5KW、1440转/分钟，2#箱体的工作进给电机为M4，快速电机M5为1.5KW、1450转/分钟。
具体要求如下：1.左、右两动力头均要求快进→工进→快退的工作循环。
2.可使左、右两动力头同时工作，也可进行单独调整。
3.加工过程中需要进行冷却。
4.应有电源有信号指示，动力头正在工作信号指示。
5.应有局部照明必要的保护环节。
题目二：全自动洗衣机梯形图控制系统设计具体的方法和步骤1.进行总体设计规划，合理分配I/O点，并绘出电气控制线路的原理草图。
2.绘制电气原理图，计算并选择电器元件。
3.编写PLC软件清单并进行模拟调试。
4.编写课程设计说明书。
控制要求：（1）按下启动按钮及水位选择开关，注水直到高（中、低）水位，关水（2）2s后开始洗涤（3）洗涤时，正转30s，停2s，然后反转30s，停2s（4）如此循环5次，总共320s后开始排水，排空后脱水30s（5）开始清洗，重复（2）～（5），清洗两遍（6）清洗完成，报警3s并自动停机（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）输入点：输出点：启动x1 低水位检测x11 启动洗衣机y1停止x 2 手动排水x 12 进水阀y2高水位x 3 手动脱水x 13 正转y3中水位x 4 反转y4低水位x 5 排水y5排空检测x 6 脱水y6高水位检测x7 报警y7中水位检测x 102. 若要求启动开关分为标准洗和轻柔洗，试改变有关输入点，并在程序中加入轻柔洗功能（轻柔洗过程自定）3. I/O编址4.编程并调试题目三：四层电梯的电气控制系统的设计本次设计主要完成四层电梯的电气控制系统的设计，选择所用电器元件并写出课程设计的报告书。
电气控制与PLC课程设计任务书dz
电气控制与PLC课程设计任务书dz 电气控制和PLC课程设计任务书一、设计目的本课程设计旨在帮助学生更好地理解电气控制和PLC系统，在实践中掌握电气控制和PLC系统的基本设计方法和应用技能，在电控领域有更全面的认知和掌握。
二、设计要求1、学生需要学习电气控制和PLC系统的相关理论知识。
2、学生需要独立完成PLC控制系统装置的设计，包括PLC 硬件电路设计、PLC控制程序的编写等，并将其运用到实际场景中。
3、学生需要设计并实现基于PLC控制的工业控制实验系统，包括按照特定输入复位、计数、时间控制和输出控制等功能的实现。
4、学生需要从中国国情和现实出发，掌握中国工业的特点和常用的控制方法，以适应国内工业发展的需要。
5、学生需要结合实际工程实例，分析PLC控制系统在企业生产中的应用。
三、设计任务1、任务一：学习电气控制和PLC系统的相关理论知识，包括PLC的概念、PLC和传统控制方式的比较、PLC编程、PLC 输入输出模块、PLC中内部寄存器和寄存器地址的概念等。
2、任务二：完成PLC控制系统装置的设计，包括PLC硬件电路设计、PLC控制程序的编写等，并将其运用到实际场景中。
为了提高设计实践的针对性，任务二的重点分为两个部分完成：（1）PLC电路设计。
学生应独立完成PLC控制系统中所需电路（包括输入电路和输出电路）的设计。
要求设计的电路符合当前的标准，保证工作稳定并精确。
（2）PLC控制程序设计。
学生应独立完成PLC控制程序的设计，要求程序具有稳定可复用性和高效性。
程序编制时，应参考实际场景中需要控制的工作环境和操作系统。
3、任务三：设计并实现基于PLC控制的工业控制实验系统。
此任务的重点在于实验系统的设计与实现。
实验系统可以基于学生自己想象的系统，但需要体现出特定输入复位、计数、时间控制和输出控制等功能。
4、任务四：分析PLC控制系统在企业生产中的应用。
此任务着重于学生独立探索，选择企业生产环境中的实例分析，掌握PLC控制系统在某个实际工程生产应用中的应用方法和思路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目：抢答器PLC控制系统设计
1．设备概况
实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。
目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的，只具有抢答锁定功能的一个电路，以模拟电路、数字电路或者模拟电路与数字电路相结合的产品，这部分抢答器已相当成熟。
现在的抢答器具有倒计时、定时、自动（或手动）复位、报警（即声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能。
但功能越多的电路相对来说就越复杂，且成本偏高，故障高，显示方式简单(有的甚至没有显示电路)，无法判断提前抢按按钮的行为，不便于电路升级换代。
本设计要求就是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正达到公正、公平、公开。
2．控制要求
1）抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3）抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，同时扬声器发出报警声响提示。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
4）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。
当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
5）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
6）如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答。
3．设计任务
1、确定设计思路，选择设计方案并进行解释说明。
2、硬件电路设计，进行端子分配，画出I/O接线图。
3、PLC控制程序（梯形图和指令表），并对梯形图进行必要的解释。
4、参考资料、参考书及参考手册。
5、其他需要说明的问题，例如操作说明书、程序的调试过程、遇到的问题及解决方法、对课程设计的认识和建议等。
题目：病床呼叫器的PLC控制
1、前提描述
某住院病房有四个房间，每个房间有2张床，病床编号由房间号和床号组成分别为011、012、021、022、031、032、041、042，每张病床配有一个呼叫按钮，与病床编号相同，在护士站安装有蜂鸣器和呼叫指示灯，每个呼叫按钮对应一个呼叫指示灯。
2、控制任务
当某个病床按下呼叫信号后，护士站的蜂鸣器发出短促呼叫声，与呼叫信号对应的指示灯闪烁。
当医护人员听到后，按下响应按钮，蜂鸣器停止工作，呼叫指示灯在10秒后停止工作。
在同时有多个呼叫信号时，蜂鸣器还是发出呼叫声，与呼叫信号对应的指示灯均闪烁，当医护人员听到后，按下响应按钮，蜂鸣器停止工作，呼叫指示灯在10秒后停止工作。
3、设计要求
1、确定设计思路，选择设计方案并进行解释说明。
2、硬件电路设计，进行端子分配，画出I/O接线图。
3、PLC控制程序（梯形图和指令表），并对梯形图进行必要的解释。
4、参考资料、参考书及参考手册。
5、其他需要说明的问题，例如操作说明书、程序的调试过程、遇到的问题及解决方法、对课程设计的认识和建议等。
题目：节日彩灯控制
1、控制要求
有4组节日彩灯，每组由红、黄、蓝三盏顺序排放实现下列控制要求：
1）每1秒移动一个灯位，每次亮1秒；
2）可用一个开关选择点亮方式
（1）每次点亮一盏彩灯；
（2）每次点亮一组彩灯；
提示：可用移位寄存器指令去实现
2、设计要求：
1、确定设计思路，选择设计方案并进行解释说明。
2、硬件电路设计，进行端子分配，画出I/O接线图。
3、PLC控制程序（梯形图和指令表），并对梯形图进行必要的解释。
4、参考资料、参考书及参考手册。
5、其他需要说明的问题，例如操作说明书、程序的调试过程、遇到的问题及解决方法、对课程设计的认识和建议等。
题目：十字路口交通信号灯的PLC控制
控制要求：
1、系统工作受开关控制，启动开关ON则系统工作；起动开关OFF则
系统停止工作。
2、控制对象有八个：
东西方向红灯两个；南北方向红灯两个，
东西方向黄灯两个，南北方向黄灯两个，
东西方向绿灯两个，南北方向绿灯两个，
东西方向左转弯绿灯两个，南北方向左转弯绿灯两个。
3、控制规律
当起动开关接通时，交通信号灯控制系统则开始工作；先同时使南北红灯，东西红灯亮，南北左转信号灯亮；20秒后，东西红灯灭，东西绿灯亮，南北左转信号灯灭；35秒到时，东西绿灯开始闪烁；3秒后东西绿灯灭，东西黄灯亮；2秒到，东西黄灯灭，东西红灯亮，东西左转信号灯亮；20秒后，东西左转信号灯灭，南北红灯灭，南北绿灯亮；35秒到时，南北绿灯开始闪烁；3秒后南北绿灯灭，南北黄灯亮，2秒到，南北黄灯灭，南北红灯亮，南北左转信号灯亮；20秒后，东西红灯灭，东西绿灯亮，南北左转信号灯灭，则一个周期完成，此后，整个交通灯控制系统就按照以上的时序一个周期又一个周期的循环。
当起动开关关断时，交通信号灯系统停止工作。
设计要求：
1、画出工作时序，确定设计思路、选择设计方案并进行说明；
2、设计硬件电路，进行端子分配，画出I/O接线图；
3、软件程序设计，设计梯形图，并转化为指令语句；分析解释梯形图程序；
4、其他需要说明的问题，例如设计过程中遇到的问题及解决方法，对课程设计
的认识和心得体会等；
5、参考资料，参考书及参考手册；
中州大学工程技术学院可编程控制器课程设计
设计题目：
专业：
班级：
姓名：
学号：
指导教师：
∙（1）封面；
∙（2）目录；
∙（3）中文摘要（含关键词）
∙（4）英文摘要（含关键词）
∙（5）正文；
∙（6）致谢；
∙（7）参考文献；
∙（8）注释；
∙（9）附录；
∙（10）封底
最少不能少于20页。
