最新汇编语言程序格式
合集下载
第四篇汇编语言程序格式
调试程序，如 DEBUG.EXE
调 试
应用程序
错误
§4.2汇编语言语句种类及格
式
指令语句 伪指令 宏指令
一、指令语句
使CPU产生动作、并在程序执行时才处理的语 句，就是第2章学习的处理器指令
书写格式 [标号:] 指令助记符 [DEST[ ,SRC]] [;注释] 标号：一条指令的符号地址。可以省略，如有 必须以“：”作为结束标志。在程序段或子程 序段的第一条指令处可使用标号，以在程序需 要时转移到该处时，以标号的形式引用。
START: ……
…… END START
将后面的语句全部略去
将START所对应的程序在内 存中的位置装入CS和IP
运算符
运算符
1. 算术操作（运算）符 2. 逻辑操作（运算）符 3. 关系操作（运算）符 4. 数值返回操作（运算）符 5. 属性修改操作（运算）符
运算符—算术运算符
+ - * / MOD SHR SHL [ ]
实现加、减、乘、除、取模、移位的运算
MOV AX,3*4+5
;等价于 MOV AX,17
其中MOD也称为取模，它产生除法之后的余数， 如19 mod 7 = 5
加+和减-运算符还可以用于地址表达式
表达式 SHR/SHL CNT
算术运算符—例
NUM
= 11011011B
MOV AL,NUM SHL 3
三、段定义伪操作 —段寄存器的装入
2. SS的装入 在定义段时，用组合类型STACK说明 STACK1 SEGMENT PARA STACK DW 20H DUP(0) STACK1 ENDS CODE SEGEMNT ASSUME CS:CODE,SS:STACK1 ……
汇编语言程序格式
汇编语言程序格式编程语言是计算机与人之间交流的桥梁，通过编写程序代码，我们可以指导计算机执行特定的任务。
汇编语言是一种底层的编程语言，它直接与计算机硬件进行交互，并提供了对机器指令的精细控制。
在编写汇编语言程序时，我们需要遵循一定的格式，以确保程序的正确性和可读性。
本文将介绍汇编语言程序的格式要求。
一、程序结构在编写汇编语言程序时，需要明确的程序结构是很重要的。
一个典型的汇编语言程序由如下几个部分组成：1. 数据段（.data）：用于定义程序中使用的数据，如变量、常量等。
2. 代码段（.text）：包含实际的机器指令，用于执行特定的任务。
3. 其他段（如堆栈段）：根据需要定义的其他段。
二、指令格式每个汇编指令都有特定的格式，以便告诉计算机应该执行什么操作。
一个标准的汇编指令格式通常包含如下几个部分：1. 操作码（Opcode）：用于指定要执行的操作，如“mov”用于将数据从一个位置移动到另一个位置。
2. 操作数（Operand）：操作数描述了要对其进行操作的数据。
操作数可以是立即数、寄存器或内存地址等。
3. 注释（Comment）：注释用于解释指令的作用和目的，提高程序的可读性。
三、指令的排列在编写汇编语言程序时，指令的排列很重要。
正确的指令排列可以提高程序执行效率和可读性。
一般而言，指令按照执行的顺序排列，具有逻辑关系的指令可以分组编写。
四、标签和跳转在程序中，我们常常需要使用标签和跳转指令来实现条件执行和循环等功能。
标签是程序中的一个标记，用于标识某个位置，而跳转指令则会根据一定的条件，跳转到指定的标签处继续执行。
在使用标签和跳转指令时，需要注意以下几点：1. 标签需要以冒号（:）结尾，以便与其他变量或指令进行区分。
2. 跳转指令一般以条件代码作为前缀，如“je”（等于跳转）、“jne”（不等于跳转）等。
五、宏定义宏定义是一种将一段常用代码片段定义为简单的符号表示的方式。
在汇编语言中使用宏定义可以提高代码的可读性和重用性。
汇编语言程序设计第四章-汇编语言程序格式
RESB/RESW/RESD
定义未初始化的字节/字/双字 型数据。
格式化输入和
MOV指令
将数据从内存传输到寄存器或将寄存器中 的数据传输到内存。
DIV指令
将第一个操作数除以第二个操作数并将商 存储在目标操作数中，余数存储在另一个 目标操作数中。
ADD指令
将两个操作数相加并将结果存储在目标操 作数中。
使用观察窗口
在调试器中设置观察窗口，实时监控变量的 变化。
04
汇编语言程序的应用
汇编语言程序在系统编程中的应用
系统内核开发
汇编语言常用于操作系统的内核开发，如Linux内核 中的启动代码部分。
系统工具开发
汇编语言用于开发系统工具，如磁盘驱动程序、文件 系统等。
系统优化
在性能敏感的系统软件中，如数据库管理系统，汇编 语言用于优化关键部分的性能。
伪指令（Pseudo-instructions）
伪指令是汇编语言中的特殊指令，用于为汇编器提供信息或指导其如何处理代码。例如， ORG、END、DB等。
汇编语言程序的组成
01
指令（Instructions）
指令是汇编语言中的基本单位，用于描述计算机执行的操作。例如，
MOV、ADD、SUB等。
02
操作数（Operands）
汇编语言程序设计第 四章-汇编语言程序
格式
目录
• 汇编语言程序的基本结构 • 汇编语言程序的格式化 • 汇编语言程序的调试 • 汇编语言程序的应用
01
汇编语言程序的基本结构
段和伪指令
段（Segment）
在汇编语言中，段是一个内存区域，用于存储程序代码、数据或堆栈。例如，代码段 （Code Segment）、数据段（Data Segment）和堆栈段（Stack Segment）。
汇编语言指令格式
汇编语言指令格式汇编语言是一种低级别的计算机编程语言，它直接与计算机的体系结构和指令集相关。
每个计算机体系结构都有其自己的指令集架构和对应的汇编语言。
下面是一些通用的汇编语言指令格式元素，具体的格式会根据不同的体系结构而有所差异：1. 操作码（Opcode）：-操作码是指令的基本操作，用于指定要执行的操作，比如加法、减法、移动数据等。
不同的操作码对应不同的指令。
2. 操作数（Operands）：-操作数是指令要处理的数据或地址。
有些指令可能不需要操作数，而另一些指令可能需要一个或多个操作数。
3. 寻址模式（Addressing Mode）：-寻址模式指定了操作数在内存中的寻址方式。
不同的体系结构支持不同的寻址模式，例如直接寻址、寄存器寻址、间接寻址等。
4. 注释（Comments）：-注释是用来解释指令的文本，对于程序员来说是可选的，但对于代码的可读性和理解很有帮助。
以下是一个简单的示例，展示了一个通用的汇编语言指令的可能格式：```assembly; 注释部分，解释指令的作用MOV AX, 42 ; 将值42 移动到寄存器AX 中ADD BX, AX ; 将寄存器AX 的值加到寄存器BX 中SUB CX, 10 ; 从寄存器CX 中减去值10JMP label1 ; 无条件跳转到标签label1 处```在上面的示例中：- `MOV` 是一个操作码，表示数据移动的指令。
- `AX`、`BX`、`CX` 是寄存器，用于存储数据。
- `42` 和`10` 是立即数，即直接给定的数值。
- `JMP` 是一个跳转指令，用于实现程序的控制流。
需要注意的是，不同的体系结构和编译器可能有不同的语法和指令集，上述示例仅用于说明基本的汇编语言指令格式。
在实际编写汇编语言程序时，需要参考具体体系结构的文档和规范。
汇编语言程序设计第四章 汇编语言程序格式
标号：
标号在代码段中定义，后面跟冒号：。标号有三 种属性：段，偏移及类型。
11
数据定义伪操作：把数据存入存储单元；分配空间； DW和DD可存储偏移地址或完整的地址。 下面举例说明：
例： 操作数可以是常数，或者 表达式（根据表达式可以求得一 个常数），如 DATA_BYTE DB 10,4,10H DATA_WORD DW 100,100H,-5 DATA_DW DD 3*20,0FFFDH 汇编程序在汇编期间在存储器中 存入数据，如图所示
…
…
26
code_seg segment; define code segment
assume cs:code_seg,ds:data_seg1,es:data_seg2
start: ;set DS register to current data segment mov ax,data_seg1 ;data segment addr mov ds,ax ;into DS register
;set ES register to current extra segment mov ax,data_seg2 ;extra segment addr mov es,ax ;into ES register code_seg ends end start
27
…
;end of segment
返回DOS
25
段寄存器:是CS,DS,ES和SS中的一个; 段名:是由SEGMENT定义的段名.
程序格式举例说明如下： data_seg1 segment ;define data segment
data_seg1 ends data_seg2 segment ;define extra segment
标号在代码段中定义，后面跟冒号：。标号有三 种属性：段，偏移及类型。
11
数据定义伪操作：把数据存入存储单元；分配空间； DW和DD可存储偏移地址或完整的地址。 下面举例说明：
例： 操作数可以是常数，或者 表达式（根据表达式可以求得一 个常数），如 DATA_BYTE DB 10,4,10H DATA_WORD DW 100,100H,-5 DATA_DW DD 3*20,0FFFDH 汇编程序在汇编期间在存储器中 存入数据，如图所示
…
…
26
code_seg segment; define code segment
assume cs:code_seg,ds:data_seg1,es:data_seg2
start: ;set DS register to current data segment mov ax,data_seg1 ;data segment addr mov ds,ax ;into DS register
;set ES register to current extra segment mov ax,data_seg2 ;extra segment addr mov es,ax ;into ES register code_seg ends end start
27
…
;end of segment
返回DOS
25
段寄存器:是CS,DS,ES和SS中的一个; 段名:是由SEGMENT定义的段名.
程序格式举例说明如下： data_seg1 segment ;define data segment
data_seg1 ends data_seg2 segment ;define extra segment
第3章汇编语言程序格式
17
Ｃompact 紧凑模型适合于数据量大但代码量小的 程序。在该模型下，代码段被限制在一个不大于 64KB的段内；而数据段则可以有多个，超过64KB。 代码是近访问的，而数据则可为远访问的。 Ｍedium 中型模型是与紧凑模型互补的模型，适 合于数据量小但代码量大的程序。中型模式的代 码段可以超过64KB，有多个；但数据段只能有一 个不大于64KB的段。数据是近访问，而代码可远 访问。 Ｌarge 大型模式允许的代码段和数据段都有多个， 都可以超过64KB；但全部的静态数据（不能改变 的数据）仍限制在64K字节内.数据和代码都可以 远访问。
24
3.2.2 程序开始和结束伪操作
程序开始可用Name和ＴITLE作为模块的名字。 NAME的格式：NAME 模块名 汇编语言将以给出的”模块名”作为模块的名 字。 TITLE的格式：TITLE 标题 TITLE伪操作可指定列表文件中的每一页上打 印的标题 END表源程序结束的伪操作，格式为：END [标号] 用来指示汇编程序MASM到此结束汇编过程。 源程序的最后必须有一条END语句。可选的标号用 于指定程序开始执行点，连接程序将据此设置CS : 25 IP值
(3)使用类型是支持32位段而设置的属性，用来 说明使用16位寻址方式还是32位寻址方式 对于16位x86 CPU来说，它默认是16位段， 即USE16 而对于汇编32位x86 CPU指令时，它默认 采用32位段，即USE32；但可以使用USE16指 定标准的16位段 编写运行于实地址方式（8086工作方式）的汇 编语言程序，必须采用16位段
DOS下编程可选择前六种模型，一般可以选用 SMALL模型，TINY模式产生COM程序，其他 模型产生EXE程序，FLAT模型只能用于32位程 序。
汇编语言程序格式
存储模式：tiny
huge small flat medium compact lack 100H .data …… .code .startup …… .exit 0 end
(2) 简化的段定义伪操作
.486 .586
选择 80486 指令系统 选择 Pentium 指令系统
.486P 选择保护模式下的 80486 指令系统 .586P 选择保护模式下的 Pentium 指令系统
◆ 段定义伪操作：
完整的段定义格式
segment ; 定义数据段 … data ends ;---------------------------------------extra segment ; 定义附加段 … extra ends ;---------------------------------------code segment ; 定义代码段 assume cs:code, ds:data, es:extra start: mov ax, data mov ds, ax ; 段地址 段寄存器 … code ends end start data
• • • • • • • 处理器选择伪操作 段定义伪操作 程序开始和结束伪操作 数据定义及存储器分配伪操作 表达式赋值伪操作 地址计数器与对准伪操作 基数控制伪操作
◆ 处理器选择伪操作： .8086 选择 8086 指令系统（默认值）
.286 .386 选择 80286 指令系统 选择 80386 指令系统 .286P 选择保护模式下的 80286 指令系统 .386P 选择保护模式下的 80386 指令系统
书 写 格 式 举 例
;简化段定义2 .Model Small .DATA HMessage DB 'Hello, World',13,10,'$' .CODE Start: .STARTUP mov ah,9 mov dx,OFFSET HMessage int 21h .EXIT 0 END Start
huge small flat medium compact lack 100H .data …… .code .startup …… .exit 0 end
(2) 简化的段定义伪操作
.486 .586
选择 80486 指令系统 选择 Pentium 指令系统
.486P 选择保护模式下的 80486 指令系统 .586P 选择保护模式下的 Pentium 指令系统
◆ 段定义伪操作：
完整的段定义格式
segment ; 定义数据段 … data ends ;---------------------------------------extra segment ; 定义附加段 … extra ends ;---------------------------------------code segment ; 定义代码段 assume cs:code, ds:data, es:extra start: mov ax, data mov ds, ax ; 段地址 段寄存器 … code ends end start data
• • • • • • • 处理器选择伪操作 段定义伪操作 程序开始和结束伪操作 数据定义及存储器分配伪操作 表达式赋值伪操作 地址计数器与对准伪操作 基数控制伪操作
◆ 处理器选择伪操作： .8086 选择 8086 指令系统（默认值）
.286 .386 选择 80286 指令系统 选择 80386 指令系统 .286P 选择保护模式下的 80286 指令系统 .386P 选择保护模式下的 80386 指令系统
书 写 格 式 举 例
;简化段定义2 .Model Small .DATA HMessage DB 'Hello, World',13,10,'$' .CODE Start: .STARTUP mov ah,9 mov dx,OFFSET HMessage int 21h .EXIT 0 END Start
汇编语言源程序格式
第2章 汇编语言程序格式
②
OFFSET OFFSET 变量名/标号
格式：
汇编程序将回送变量或标号的偏移地址。
【例2.10】MOV BX，OFFSET OPER_2 汇编程序将OPER_2的偏移地址作为立即数回送 给指令，而在执行时则将该偏移地址装入BX寄 存器中，所以这条指令与
LEA BX，OPER_2
第2章 汇编语言程序格式
1．名字项 名字是用户按照一定规则定义的标识符，可由下列符号组成： 字母 A～Z、a～z 数字 0～9 特殊字符 ?、.、@、_、$
数字不能作名字项的第一个字符。而圆点仅能用作第一个字符，可 以用很多字符来说明名字，但只有前面的31个字符能被汇编程序所 识别。为了便于记忆，名字的定义应该能够见名知义，如用 BUFFER表示缓冲区、SUM表示累加和等。 名字有两种形式：标号或变量。指令语句中的名字通常用标号表示， 而伪指令语句中的名字通常用变量名、段名和过程名表示，多数情 况下用变量名表示。
(3) 宏指令语句：就是由若干条指令语句形成的语句，一条宏指 令语句的功能相当于若干条指令语句的功能，详见第5章。
第2章 汇编语言程序格式
2.1.2 汇编语言语句格式
汇编语言源程序中的每个语句可以由4项组成，格式如下： [名字：] 操作码 [操作数[，操作数]] [；注释] 其中，名字项是一个符号项。 操作码项是一个操作码的助记符，它可以是指令、伪指令或宏指令 名。 操作数项由一个或多个表达式组成，它提供为执行所要求的操作而 需要的信息。 注释项用来说明程序或语句的功能。“；”为识别注释项的开始。 带方括号的项是可选项，需要根据具体情况而定。 汇编语言源程序中的每条语句一般占一行，各项之间必须用空格或 制表符作为分隔符，操作数之间用逗号分隔。
汇编语言程序格式
1
第四章 汇编语言程序格式
2
4.汇编语言程序格式
1. 汇编程序基本元素 2. 伪操作 3. 汇编程序程序格式
3
4.1汇编程序基本元素
字符常量
‘A’,“d”
字符串常量
‘ABC’ “Goodnight “
保留字
指令助记符 伪指令 属性 运算符
4
4.1汇编语言基本元素
4.2 伪操作 4.2.2 段定义位操作
3) 组合方式 组合方式有六种类型可供选择。 （1）PRIVATE 该段为私有段，在连接时将不与其他同名段合并 （2）PUBLIC 该段在连接时可以把不同模块的同名段相连接而形成一 个段。 每一段从小段的边界开始，所以各段之间有小于16个字节的 间隙。 （3）COMMON 该段在连接时可以把不同模块中的同名段重叠而形成 一个段，由于各同名段有相同的起始地址，所以会产生覆盖。 （4）STACK 把不同模块的同名段组合而成一个堆栈段。各段之间没 有间隙。 （5） MEMORY 同PUBLIC （6）AT 表达式 使段地址是表达式所计算出来的16位值，CS除外。 默认为 PRIVATE
17
段定义伪操作：完整的段定义格式举例
data segment ; 定义数据段 … data ends ;---------------------------------------extra segment ; 定义附加段 … extra ends ;---------------------------------------code segment ; 定义代码段
例：1
DATA_BYTE 0AH
DATA_BYTE DB 10,4,10H,? DATA_WORD DW 100,100H,-5,?
第四章 汇编语言程序格式
2
4.汇编语言程序格式
1. 汇编程序基本元素 2. 伪操作 3. 汇编程序程序格式
3
4.1汇编程序基本元素
字符常量
‘A’,“d”
字符串常量
‘ABC’ “Goodnight “
保留字
指令助记符 伪指令 属性 运算符
4
4.1汇编语言基本元素
4.2 伪操作 4.2.2 段定义位操作
3) 组合方式 组合方式有六种类型可供选择。 （1）PRIVATE 该段为私有段，在连接时将不与其他同名段合并 （2）PUBLIC 该段在连接时可以把不同模块的同名段相连接而形成一 个段。 每一段从小段的边界开始，所以各段之间有小于16个字节的 间隙。 （3）COMMON 该段在连接时可以把不同模块中的同名段重叠而形成 一个段，由于各同名段有相同的起始地址，所以会产生覆盖。 （4）STACK 把不同模块的同名段组合而成一个堆栈段。各段之间没 有间隙。 （5） MEMORY 同PUBLIC （6）AT 表达式 使段地址是表达式所计算出来的16位值，CS除外。 默认为 PRIVATE
17
段定义伪操作：完整的段定义格式举例
data segment ; 定义数据段 … data ends ;---------------------------------------extra segment ; 定义附加段 … extra ends ;---------------------------------------code segment ; 定义代码段
例：1
DATA_BYTE 0AH
DATA_BYTE DB 10,4,10H,? DATA_WORD DW 100,100H,-5,?
汇编语言程序格式
MESS DB ‘HELLO’ , 0DH , 0AH , ‘$’ DSEG ENDS
2. 段使用设定语句 汇编程序根据段开始语句和段结束语句判断出源程序的段划分，
为了有效地产生目标代码，汇编程序还要了解各程序段与段寄 存器间的对应关系。这种对应关系由段使用设定语句说明。
ASSUME 段寄存器名：段名[，段寄存器名：段名……] 段寄存器名可以是CS,DS,SS和ES。 段名就是段开始和段结束语句中规定的段名。
例如：CS寄存器对应CSEG段，DS寄存器对应DSEG段。
ASSUME CS : CSEG , DS : DSEG ASSUME伪指令中段名也可以是一个特别的关键字NOTHING，
它表示某个段寄存器不与任何段有对应关系。
DSEG1 SEGMENT VARW DW 12
DSEG1 ENDS DSEG2 SEGMENT
2. 重复操作符DUP 有时需要定义数组，有时还需要定于数据缓冲区。 例如： BUFFER DB 0 ， 0 ， 0 ， 0 ， 0 ， 0 ， 0 ， 0 以上操作太不方便，为此，汇编语言停供了在数据定义语句中 使用的重复操作符DUP。 比如，上述定义语句与如下定义语句起相同的作用： BUFFER DB 8 DUP（0） 重复操作符DUP的一般格式如下： count DUP (表达式[, 表达式, ……]) 例如： BUFFER1 DB 5 , 0 , 5 DUP(?)
6. 优先级 汇编语言中各种运算符和操作符的优先级按高到低排列如下： （1）圆括号，尖括号，方括号，圆点符，LENGTH，SIZE， WIDTH , MASK。 （2）PTR, OFFSET,SEG,TYPE, THIS，冒号。 （3）* , / , MOD, SHL, SHR （4）HIGH, LOW （5）+ ， （6）EQ,NE,LT,LE,GT,GE （7）NOT （8）AND （9）OR , XOR （10）SHORT
2. 段使用设定语句 汇编程序根据段开始语句和段结束语句判断出源程序的段划分，
为了有效地产生目标代码，汇编程序还要了解各程序段与段寄 存器间的对应关系。这种对应关系由段使用设定语句说明。
ASSUME 段寄存器名：段名[，段寄存器名：段名……] 段寄存器名可以是CS,DS,SS和ES。 段名就是段开始和段结束语句中规定的段名。
例如：CS寄存器对应CSEG段，DS寄存器对应DSEG段。
ASSUME CS : CSEG , DS : DSEG ASSUME伪指令中段名也可以是一个特别的关键字NOTHING，
它表示某个段寄存器不与任何段有对应关系。
DSEG1 SEGMENT VARW DW 12
DSEG1 ENDS DSEG2 SEGMENT
2. 重复操作符DUP 有时需要定义数组，有时还需要定于数据缓冲区。 例如： BUFFER DB 0 ， 0 ， 0 ， 0 ， 0 ， 0 ， 0 ， 0 以上操作太不方便，为此，汇编语言停供了在数据定义语句中 使用的重复操作符DUP。 比如，上述定义语句与如下定义语句起相同的作用： BUFFER DB 8 DUP（0） 重复操作符DUP的一般格式如下： count DUP (表达式[, 表达式, ……]) 例如： BUFFER1 DB 5 , 0 , 5 DUP(?)
6. 优先级 汇编语言中各种运算符和操作符的优先级按高到低排列如下： （1）圆括号，尖括号，方括号，圆点符，LENGTH，SIZE， WIDTH , MASK。 （2）PTR, OFFSET,SEG,TYPE, THIS，冒号。 （3）* , / , MOD, SHL, SHR （4）HIGH, LOW （5）+ ， （6）EQ,NE,LT,LE,GT,GE （7）NOT （8）AND （9）OR , XOR （10）SHORT
汇编语言程序格式
1.2汇编语言程序的段定义
DATA_SEG1 SEGMENT PARA
DATA_SEG1 ENDS
DATA_SEG2 SEGMENT PARA
…….
DATA_SEG2 ENDS
E_SEG1
SEGMENT PARA
……..
ቤተ መጻሕፍቲ ባይዱ
E_SEG1
ENDS
E_SEG2
SEGMENT PARA
……..
E_SEG2
ENDS
ENDP 说明：过程属性项省略，系统默认为NEAR，表示段内调用， FAR 过程体至少有一条返回指令RET，RET一般放在过程体的最后。 也可以使用带参数的返回语句，如RET n。
1.3汇编语言源程序过程定义
MY_CODE SEGMENT
UP_COUNT PROC NEAR
ADDCX, 1
RET
UP_COUNT ENDP
1.2 汇编语言程序的段定义
存储器是采用分段管理方式，在编制任意源程序时亦必 须按段来构造程序。按段来构造程序有两种形式：一种是完
1.
NAME TITLE EQU EXTRN PUBLIC SEG1
SEG1 SEG2
SEG2
SEGMENT PARA STACK …… ENDS SEGMENT PARA STACK ； …… ENDS
避免多模块使用不同起始地址，只有主模块使用起始地址， 否则引起程序出错。
1.4标准程序前奏
Code_SREG1 SEGMENT‘CODE’ ASSUME CS：Code_SREG1…
MAIN PROC FAR ……… RET
MAIN ENDP Code_SREG1 ENDS
END MAIN Code_G2 SEGMENT ‘CODE’
汇编语言程序格式
2021/5/8
4
1. 完整的段定义伪操作
▪ 段定义伪操作格式为：
段名 SEGMENT [定位] [组合] [段字] [‘类别’]
……… ▪ 段说名E附N加名 字D明S段的： 定EN和要段 义组使段独定序为段8位0定BWDPP默数D类有别合用定立义把同字段8AA求该堆名YWO位认据6SRG别各名属组义，时本一T属，通使OREA属的段E。段栈由属的，性合时不，段个性当RD常用：：：性定默D：性段以：属，与默与段(然在默为下下uS的段用：：位认为：地保s指性默其认所，，E多认下一一下e指属的下结G来户‘址持定认它的有共也1模值一S个个一6定性定M一类。所T段的段组同用可\块（个可可u束自E说A个逻为位个别通有与组合合名一以sC设1N可被被可e辑属P可6K名常代段合并属的个。己，T设3计A用位12被段性2用定65外R’使码之属，性其段置时)的段整64删起一:的为A的，。用和整间性各为它地成整使M字）义。除起W偶其类‘数除的为段段址P1除A节，般用节，简的O6始US数一它别据c的关都相。P的位，地对化RBM地o地要部是R地段名的地系有邻地DdL段单5址段3I个址址VeI.，址2使相连C址。自地址0。符分存模A’(定位(,以x，x堆(’T用同续段(己连(dxx块x0义xCE后xa意x合，储栈x0默x的。的接，P下xtx中x0x的e版思x段U认段0段 在xx’意，汇对单0，和默x本x是为00x值相地一开思xx除代00‘x认增x告xP编于元即邻000址起是堆0B码AsB00采始加诉B可连t；，)BRB各栈)a段语数的)用。连)A)c。接简并段，段和k。3对接完句据定但’化合2相必等程整各段并互须类段对义、、
第四章 汇编语言程序格式
4.1 汇编语言程序功能

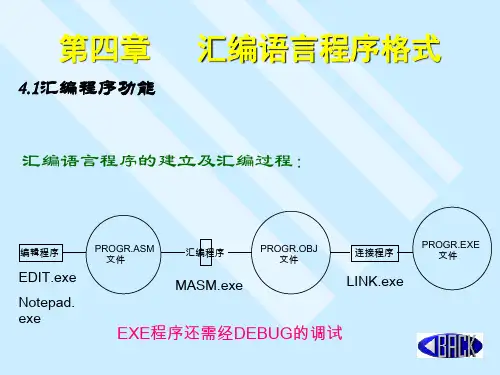

1、汇编语言程序的建立及汇编过程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
INT 21H
MOV AH，4CH ；利用系统功能调用返回DOS
INT 21H
CODE ENDS
；代码段结束
END START ；汇编结束
汇编语言程序格式
三、简化段定义格式
简化的段定义书写简单，有利于实现汇编语言程序模块 与高级语言程序模块的连接，它可以由操作系统自动安排段 序，自动保证名字定义的一致性。
汇编语言程序格式
(2) CS的装入 对CS和IP的装入方法是利用END后的标号来完成的。
如： START： ┇ END START 系统自动将START所在段的段地址送CS寄存器，将
START所在段内的偏移地址送IP寄存器。
汇编语言程序格式
(3) SS的装入
方法1：由系统自动装填。要求在定义堆栈段时，必须把 参数写全。这时，将程序装入内存，系统会自动地把堆 栈段地址和堆栈指针置入SS和SP中，因而可以不在代码 段中装入SS和SP的值。
⑤ MEMORY：与PUBLIC同义。
汇编语言程序格式
(4) ‘类别名’
类别名必须用单引号括起来。连接时对不同模块、 不同名的程序段只要‘类别名’相同，则放在一个连续 的物理空间，但每段之间是独立的，不进行组合。
汇编语言程序格式
2．指定段寄存器伪指令（ASSUME）
作用：明确段和段寄存器之间的关系，即告诉汇编程序， 在运行期间通过哪个段才能找到所要的指令和数据
STACK1 SEGMENT PARA STACK ‘STACK’
DB 50H DUP(?)
STACK1
ENDS
汇编语言程序格式
方法2：手动装填
STACK1 SEGMENT PARA
DW 50H DUP(?)
TOP LABEL WORD
；TOP属性为WORD
STACK1 ENDS
CODE SEGMENT
MOV AX，4C00H
INT 21H
方法2 (标准方法):
MAIN PROC FAR
PUSH DS
；保存原来的PSP段地址
MOV AX，0H ；0送AX
PUSH AX
；0压栈
┇Leabharlann RET；返回DOS
MAIN ENDP
汇编语言程序格式
完整段定义的源程序格式
DATA SEGMENT
；定义数据段DATA
STRING DB ‘Hello，Everybody ！’，0DH，0AH，’$’
ASSUME CS：CODE，SS：STACK1
START：
MOV AX，STACK1
MOV SS，AX
；堆栈段的段地址送SS
MOV SP，OFFSET TOP
；堆栈段的栈顶地址送SP
┇
TOP是该堆栈的初始栈顶部地址。
汇编语言程序格式
4．操作系统下可执行程序的正常结束
方法1(非标准方法):
在CODE ENDS之前增加如下语句：
汇编语言程序格式
1．存储模式选择伪操作(﹒MODEL) 格式：﹒MODEL 模式类型 功能： 本语句一般放在段定义之前，用来说明在存储器中
是如何安放各个段的。 模式类型说明代码段、数据段在程序中如何安排；
代码、数据的寻址是近还是远。 根据它们的不同组合，模式类型可以有如下5种。
② PUBLIC：本段与其他模块中说明为PUBLIC方式的同名 段顺序连接，组成一个大的逻辑段，它们共用同一个段起 始地址。
③ COMMON：本段与其他模块中说明为COMMON方式的同名 段从同一地址开始重叠连接，段长是同名段中最长的段的 长度。
汇编语言程序格式
④ STACK：表示该段是堆栈段的一部分。把所有相同 ‘类 别名’的具有STACK组合类型的段连接成一个连续段，该段 长度为各原有段的总和。将连续段首地址送SS，段内最大 偏移地址送SP（SP指向栈顶）。当定义了STACK属性后，在 主程序中可省略对SS和SP的初始化。
⑤ PAGE：段的起始地址必须从页的边界开始 段起始地址(20位)：×××× ×××× ×××× 0000 0000 B
如未指定定位类型，则汇编程序默认为PARA。
汇编语言程序格式
(3) 组合类型
当程序有多个段时，组合类型用来说明段与段之间是 怎样连接和定位的，共有6种组合类型：
① 不指定或称隐含方式：表示本段与其他模块中的同名 段无连接关系，它将作为一个独立的段运行。
数据段DS、附加段ES和堆栈段SS的段基址由用户程序 代码装入
代码段CS在加载程序后由系统自动装入
汇编语言程序格式
(1) DS、ES的装入 MOV AX，DATA MOV DS，AX
或 MOV AX，SEG X MOV DS，AX
；数据段段基地址送AX寄存器 ；AX寄存器的内容送数据段寄存器DS
；变量X所在数据段的段基址送AX寄存器
格式：ASSUME 段寄存器名：段名[，段寄存器名：段名[……]] 例如：ASSUME CS：CODE，DS：DATA，SS：STACK
汇编语言程序格式
3．段寄存器的装入
ASSUME伪指令只是指出各段和段寄存器之间的关系， 但并未真正将段基地址装入相应的段寄存器中，所以在程 序的代码段开始处就应该先进行段基址的装入
汇编语言程序格式
汇编语言程序格式
一、汇编语句类型和格式
1．语句类型 –硬指令语句(指令性语句) 是指能产生目标代码，CPU可以执行的，能完成 特定功能的语句，它主要由CPU指令组成 –伪指令语句（指示性语句） 是一种不产生目标代码的语句，它仅仅在汇编过 程中告诉汇编程序应如何汇编 –宏指令语句 是一个指令序列，汇编时凡有宏指令语句的地方 都将用相应的指令序列的目标代码插入
DATA ENDS
；数据段结束
CODE SEGMENT
；定义代码段CODE
ASSUME CS：CODE，DS：DATA
；确定CS、DS、SS指向的逻辑段
START：MOV AX，DATA ；设置数据段的段地址DS
MOV DS，AX
MOV DX，OFFSET STRING；利用功能调用显示信息
MOV AH，9
汇编语言程序格式
汇编语言程序格式
汇编语言程序格式
汇编语言程序格式
汇编语言程序格式
汇编语言程序格式
汇编语言程序格式
③ DWORD：段的起始地址必须为4的倍数 段起始地址(20位)：×××× ×××× ×××× ×××× ××0 0 B
④ PARA：段的起始地址必须从小段边界开始 段起始地址(20位)：×××× ×××× ×××× ×××× 0 0 0 0 B
