桑塔纳维修手册之全车电路
桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。
桑塔纳维修手册

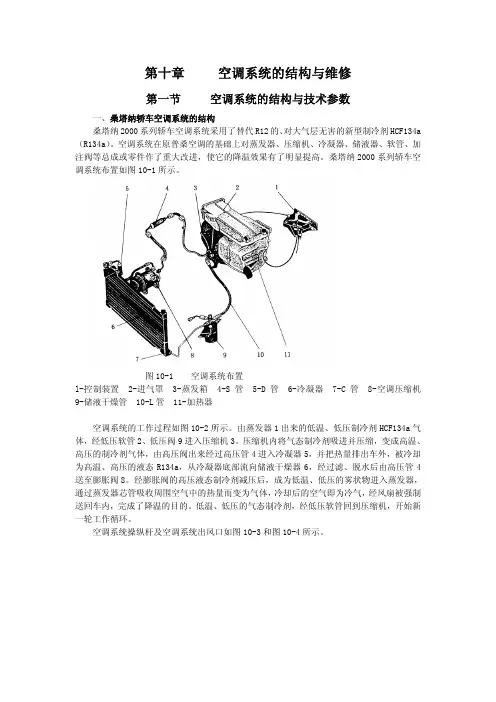

第十章 空调系统的结构与维修第一节 空调系统的结构与技术参数一、桑塔纳轿车空调系统的结构桑塔纳2000系列轿车空调系统采用了替代R12的、对大气层无害的新型制冷剂HCF134a （R134a）。
空调系统在原普桑空调的基础上对蒸发器、压缩机、冷凝器、储液器、软管、加注阀等总成或零件作了重大改进，使它的降温效果有了明显提高。
桑塔纳2000系列轿车空调系统布置如图10-1所示。
图10-1 空调系统布置l-控制装置 2-进气罩 3-蒸发箱 4-S管 5-D管 6-冷凝器 7-C管 8-空调压缩机 9-储液干燥管 10-L管 11-加热器空调系统的工作过程如图10-2所示。
由蒸发器1出来的低温、低压制冷剂HCF134a气体，经低压软管2、低压阀9进入压缩机3。
压缩机内将气态制冷剂吸进并压缩，变成高温、高压的制冷剂气体，由高压阀出来经过高压管4进入冷凝器5，并把热量排出车外，被冷却为高温、高压的液态R134a，从冷凝器底部流向储液干燥器6，经过滤、脱水后由高压管4送至膨胀阀8。
经膨胀阀的高压液态制冷剂减压后，成为低温、低压的雾状物进入蒸发器，通过蒸发器芯管吸收周围空气中的热量而变为气体，冷却后的空气即为冷气，经风扇被强制送回车内，完成了降温的目的。
低温、低压的气态制冷剂，经低压软管回到压缩机，开始新一轮工作循环。
空调系统操纵杆及空调系统出风口如图10-3和图10-4所示。
图10-2 系统工作原理1-蒸发器 2-低压软管 3-压缩机 4-高压软管 5-冷凝器 6-储液干燥器 7-高压阀 8-膨胀阀 9-低压阀 10-压力开关图10-3 空调系统操纵杆1-中央出风口 2-空调控制开关 3-自然风鼓风机开关 4、5-气流分布拨杆 6-温度选择拨杆图10-4 空调系统出风口布置1、压缩机由于桑塔纳2000系列轿车空调系统的制冷剂由R12改为R134a，这种制冷剂具有高渗透性，因此普通桑塔纳轿车空调系统所用的SD-508型压缩机已不适用，改为SE-5H14型压缩机。
桑塔纳轿车空调系统故障分析排除
桑塔纳轿车空调系统故障分析排除桑塔纳轿车的空调系统由约克(YORK)直立往复式压缩机、全铝板带式蒸发器、管片式冷凝器、外平衡式热力膨胀阀、干燥贮液罐、输液(气)软管、冷凝器风机及蒸发器风机组成，其电气控制部分主要由电源开关、电磁离合器、风机转换开关、电阻器、高低压力开关、怠速继电器、各种温度控制器及风门真空电磁阀等组成。
桑塔纳轿车空调系统的压缩机由发动机驱动，压缩机从蒸发器低压回路吸入气态制冷工质氟里R12，将其压缩成高温高压的气体，通过高压软管被送到冷凝器冷却，被冷凝成高温高压的液态氟里昂，从冷凝器底部流向干燥贮液罐过滤、脱水，再通过高压软管流至膨胀阀，被节流后减压成低温低压的雾状氟里昂。
此时雾状的氟里昂在蒸发器内沸腾吸收蒸发器管壁上的大量热，汽化成气体，而风机从车内吸入的热空气不断流过蒸发器管壁表面被冷却后，又送回车内降温。
从蒸发器出来的低温低压的过热氟里昂气体，通过软管又被压缩机吸入被压缩成高温高压的气体重复上述循环。
如果轿车的空调系统无制冷作用或冷气量不足，那么空调系统就会出现故障，现介绍桑塔纳轿车空调系统产生故障的原因、诊断及排除方法。
1空调系统不制冷1.1驱动V带太松或者断裂，不能带动压缩机工作将手指用50N的力按压驱动V带，驱动V带的挠度大于10mm，则驱动V带太松而在带轮上打滑驱动V带的挠度太紧，使驱动V带断裂。
这时应拆掉带轮的调整垫片1-2片，张紧驱动V带或更换驱动V带。
1.2制冷系统严重泄漏，压缩机不能起动用支管压力计检查制冷系统的压力，高低压力表读数为0，使管路破裂(易熔塞熔掉)，管路接头处有油渍，用电子测漏仪检查有泄漏。
这时应更换破裂管道或易熔塞，修补泄露部位，拧紧泄漏管接头。
1.3压缩机轴承损坏检查电器部分正常，制冷剂未完全泄漏，但曲轴不能转动，则是压缩机轴承损坏。
此时应更换轴承，按规定加注润滑油或更换压缩机。
2空调系统冷气量不足2.1制冷剂不足如用支管压力计检查制冷系统的压力，高压力都偏低(高压低于883kPa，低压低于78kPa，且视玻璃支管压力计液中有气泡出风口温度不冷，则该系统有泄漏造成制冷剂不足。
车辆空调维修手册
车辆空调维修手册第一章：车辆空调维修概述车辆空调是车辆中重要的组成部分之一，它的正常工作可以提供舒适的乘车环境。
然而，由于使用频繁以及其他原因，车辆空调可能会出现故障，因此需要进行维修和保养。
本手册将详细介绍车辆空调的常见故障、排除方法以及维护保养注意事项，以帮助车辆维修人员更好地解决问题。
第二章：车辆空调故障排除2.1 空调无冷气产生当车辆空调无法产生冷气时，可能是由于制冷剂泄漏、压缩机故障等原因导致。
对于这种情况，我们可以使用压力表检测制冷剂压力、检查压缩机的工作情况，并及时修复或更换受损部件。
2.2 空调制冷效果差如果车辆空调制冷效果不佳，可能是由于空调滤清器堵塞、循环风扇故障等原因引起的。
在这种情况下，我们需要清洗或更换滤清器，检查风扇的运转情况，并确保空调系统正常运行。
2.3 空调异味车辆空调使用一段时间后，可能会产生异味。
这主要是由于空调系统中的污垢和细菌滋生导致的。
针对这种情况，我们可以使用空调清洁剂进行清洁，定期更换空调滤清器，并保持车辆内部清洁卫生。
第三章：车辆空调维护保养3.1 清洁空调滤清器空调滤清器是保证空调系统正常工作的关键部件之一。
定期清洗或更换空调滤清器，可以有效减少空调故障的发生，并提高空调效率。
3.2 检查制冷剂压力制冷剂是空调系统中重要的介质，保持适当的制冷剂压力对空调正常工作至关重要。
定期检查并调整制冷剂压力，可以确保车辆空调的制冷效果和性能。
3.3 定期检查压缩机压缩机是车辆空调系统的核心部件，其正常运转能够保证空调正常制冷。
定期检查压缩机的工作情况，包括压力、电流和温度等指标，可以及早发现并处理潜在故障。
3.4 清洁空调系统定期对车辆空调系统进行清洁可以有效去除污垢和细菌，减少异味的产生，并保证车内空气的清新和卫生。
结语：本手册详细介绍了车辆空调维修的基本知识和技巧，包括常见故障排除和维护保养等内容。
希望通过本手册的使用，车辆维修人员能够更好地了解和解决车辆空调故障，提高维修效率，确保车辆空调系统的正常工作。
汽车空调系统维修手册
汽车空调系统的维修空调系统主要部件包括压缩机、平行流冷凝器、双蒸（前蒸和顶蒸）、系统管路及控制电路等。
该系统采用对环保无害的R134a作为制冷剂。
为保证该空调系统的正常使用和制冷效果达到要求，须及时对空调系统进行维护、预防和排除各种可能或已经出现的问题。
一.检修工具及其使用方法1.岐管压力计岐管压力计是测定系统压力的重要工具，一般采用两表头的结构形式，其中一块表用在系统低压侧，另一块表用在系统高压侧。
表和系统的连接是通过岐管和压力软管，岐管上有两个表头接口和三个软管接口，岐管的两端有手轮，用来控制制冷剂流量。
在低压表下接低压软管，在高压表下接高压软管，中间接口是用来进行抽真空、充制冷剂或其它维修之用。
低压端和高压端分别装有手动截流阀，顺时针把阀拧到头，则岐管截流，表上的读数指出该孔的压力值。
当两个手阀都置在关断的位置，这时，软管与对应的表头还是相通的，可读出高、低压的数值。
如逆时针转动手轮，则阀被打开，系统就与岐管的中间孔相连通。
这时，只是在容许制冷剂充入或排出系统才这样做。
假使低压截流阀打开只有低压与中间孔相通，低压表仍然可指示低压侧状态。
高压侧的截流阀关闭着，高压表还是显示高压状态。
如果高压侧的截流阀打开，而低压侧仍关断，结果也是类似的。
如果两个截流阀都打开，则都与中间孔相通，那么表上读数就不反映真实的情况了，这种情况一般是对系统抽真空用。
压力软管可承受7.5Mpa的工作压力，其破坏压力超过14MPa。
高、低压软管和中间孔连接的软管颜色各不相同，高压软管为红色、低压软管为蓝色、中间软管为绿色，避免连接错误导致损坏表头。
岐管压力计有R134a和R12两种类型，二者不能混用，以免影响汽车空调系统正常工作和制冷效果及损坏岐管压力计。
2.检漏仪检漏是一项非常重要又频繁的基本操作技能。
在汽车空调系统中的检漏方法有肥皂水、卤素检漏灯和电子检漏仪等。
肥皂水检漏是最经济、最简单，也是最有效的方法。
当要检测定位小泄漏，如接头的缝隙和焊接点，卤素检漏灯或电子检漏仪的探头伸不进，无法定位出具体的泄漏处，而肥皂水检漏可发挥其效用。
上海大众桑塔纳3000维修手册(四)
