关于隐蔽工程影像资料规定
路基隐蔽工程和关键工序影像资料留存要求
铁路路基工程施工质量验收标准TB10414-2018
附录A 隐蔽工程和关键工序影像资料留存要求A.0.1隐蔽工程和关键工序影像资料留存要求可按表A.0.1执行。
表A.0.1 隐蔽工程和关键工序影像资料留存要求
A.0.2影像资料应使用语言和标识牌进行记录，其内容应包括隐蔽工程实体、检验人员影像和验收结论。
标识牌应包括工序名称、项目名称、建设单位、项目地点、拍摄时间、施工单位名称及技术负责人、监理单位名称及技术负责人等信息。
标识牌式样见表A.0.2。
表A.0.2. XX铁路XX标段隐蔽工程关键工序标识牌（式样）
（尺寸60cm×40cm）
注：1 标识牌应选用轻便、可擦写、可悬挂、可架立的材质（因作为拍照使用，尽可减少反光，板面为白色）。
2 表中项目可根据参加验收单位及检验内容调整。
重点隐蔽工程影像制度
重点隐蔽工程影像制度隐蔽工程影像制度，简而言之，是指在建筑工程施工过程中，对于即将被后续工序所封闭的关键部位或关键工序，必须进行影像记录的一种管理制度。
这种制度要求对隐蔽工程的每个细节都要有清晰的图片或视频记录，以便于未来的查询、验收和维护。
一个有效的隐蔽工程影像制度范本需要明确几个关键点：1. 影像记录的范围：包括但不限于基础工程、主体结构、防水层、管线敷设等所有关键性隐蔽工程。
2. 影像记录的内容：要清晰显示隐蔽工程的具体位置、施工状态、使用材料、连接方式、节点处理等。
3. 影像记录的时间：应在隐蔽工程施工完成后、封闭前进行拍摄，并确保记录的真实性和时效性。
4. 影像资料的管理：包括影像资料的存储、归档、保密和调用等流程。
我们来看一个具体的隐蔽工程影像制度范本：【标题】建筑工程施工隐蔽工程影像记录制度【目的】通过建立隐蔽工程影像记录制度，确保工程每个隐蔽部位的质量得到实时监控和有效记录，为工程验收和后期维护提供可靠依据。
【适用范围】适用于本工程项目的所有参与方，包括但不限于建设单位、监理单位、施工单位及相关人员。
【内容要求】1. 影像记录应全面覆盖所有隐蔽工程，确保无遗漏。
2. 影像资料应清晰可辨，能够准确反映隐蔽工程的实际情况。
3. 影像记录应注明拍摄时间、地点、施工部位、施工内容等基本信息。
4. 对于特殊工艺或关键节点，应附加详细的文字说明。
【操作流程】1. 施工单位负责制定影像记录计划，并在施工前通知相关各方。
2. 施工单位指定专人负责拍摄工作，并确保设备的专业性和有效性。
3. 完成拍摄后，应及时整理影像资料，并与相关文字记录一并提交给项目监理单位审核。
4. 监理单位审核无误后，将影像资料存档备查，并作为后续验收的重要依据。
【责任分配】1. 施工单位负责影像记录的完整性和准确性。
2. 监理单位负责对影像资料的审核和存档管理。
3. 建设单位有权随时查阅影像资料，并对记录的真实性提出质疑。
隐蔽工程影像管理制度
隐蔽工程影像管理制度一、背景隐蔽工程在建筑施工中占据着很重要的地位，它直接影响着建筑物的质量和安全。
而隐蔽工程的施工过程中，往往会产生大量的影像资料，这些影像资料在后期的检验验收和维护过程中起着至关重要的作用。
为了更好地管理隐蔽工程影像资料，提高建筑施工的效率和质量，特制定了隐蔽工程影像管理制度。
二、制度目的1.规范隐蔽工程影像管理行为，确保影响资料的完整性和真实性；2.提高隐蔽工程施工效率，减少施工环节中出现的纠纷和事故；3.为后期的验收和维护工作提供有力的支持。
三、管理制度内容1.隐蔽工程影像资料的采集（1）施工单位应当按照施工进度和实际情况，定期采集隐蔽工程的影像资料，包括照片和视频等；（2）隐蔽工程影像资料的采集应当真实准确，避免造成误导或纠纷。
2.隐蔽工程影像资料的存储（1）施工单位应当建立完善的隐蔽工程影像资料存储系统，确保影像资料的安全和完整性；（2）隐蔽工程影像资料的存储应当分类清晰、易于检索，便于后期的查阅和管理。
3.隐蔽工程影像资料的传输（1）施工单位应当采用安全可靠的方式传输隐蔽工程影像资料，避免出现信息泄露或丢失的情况；（2）隐蔽工程影像资料的传输双方应当确保接收方对资料的使用和保管有明确的规定和约束。
4.隐蔽工程影像资料的查阅和使用（1）施工单位应当建立隐蔽工程影像资料的查阅和使用制度，严格控制相关人员对影像资料的查看权限；（2）隐蔽工程影像资料的使用应当遵守法律法规，不得用于违法和违规行为。
5.隐蔽工程影像资料的保密（1）施工单位应当严格保护隐蔽工程影像资料的保密性，不得随意泄露给外部机构或个人；（2）隐蔽工程影像资料的保密责任由施工单位全体员工共同承担。
四、管理制度执行1.施工单位应当全面贯彻执行隐蔽工程影像管理制度，并建立健全内部管理机制；2.施工单位应当定期开展隐蔽工程影像管理制度的培训，提高员工对制度的认知和遵守度；3.对于违反隐蔽工程影像管理制度行为的员工，将依据公司规定给予相应的处罚。
隐蔽工程照片管理办法

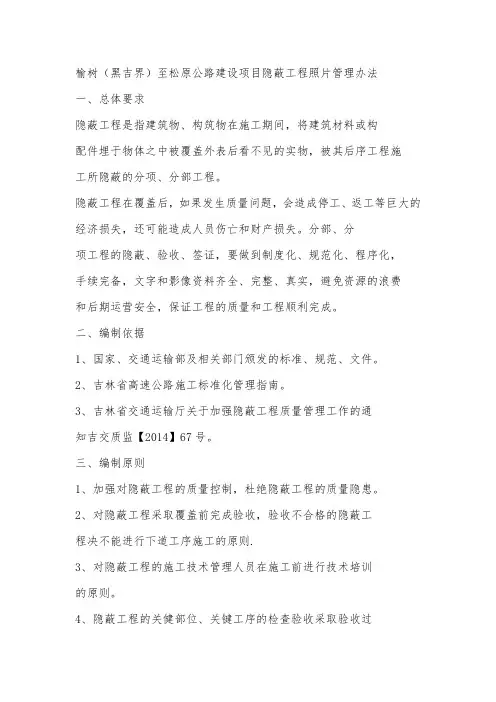

榆树（黑吉界）至松原公路建设项目隐蔽工程照片管理办法一、总体要求隐蔽工程是指建筑物、构筑物在施工期间，将建筑材料或构配件埋于物体之中被覆盖外表后看不见的实物，被其后序工程施工所隐蔽的分项、分部工程。
隐蔽工程在覆盖后，如果发生质量问题，会造成停工、返工等巨大的经济损失，还可能造成人员伤亡和财产损失。
分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备，文字和影像资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。
二、编制依据1、国家、交通运输部及相关部门颁发的标准、规范、文件。
2、吉林省高速公路施工标准化管理指南。
3、吉林省交通运输厅关于加强隐蔽工程质量管理工作的通知吉交质监【2014】67号。
三、编制原则1、加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患。
2、对隐蔽工程采取覆盖前完成验收，验收不合格的隐蔽工程决不能进行下道工序施工的原则.3、对隐蔽工程的施工技术管理人员在施工前进行技术培训的原则。
4、隐蔽工程的关健部位、关键工序的检查验收采取验收过程中的影像资料保存的原则。
四、隐蔽工程影像资料基本要求1、根据隐蔽工程检查验收内容，不同种类的隐蔽工程检查验收项目或者工序必须留有影像资料，每个隐蔽工程部位或工序至少拍摄3张不同角度的工程照片，整体照片2张，局部照片1 张（如果3张图片不能反映隐蔽工程的质量状况，根据实际情况增加照片的数量）。
2、照片要清楚，能真实反映出隐蔽工程隐蔽前的实际情况。
3、为核实工程量或检验工程变更有关尺寸时，应对量尺刻度拍摄清晰。
4、拍摄照片时，隐蔽工程应自检完成，且经总监办(中心试验室）验收合格后进行拍摄。
5、照片内不应有工作人员图像。
6、承包人拍照时总监办人员应旁站监督。
7、照片应用不低于800万像素的数码相机进行拍摄。
8、拍摄完成应及时打印成册，照片尺寸为6寸，装入标准相册，建立隐蔽工程台账，按路基、路面、特大桥、大桥、中桥、匝道桥、立交桥、小桥、通道桥、涵洞等类别进行归档。
工程影像资料管理实施细则

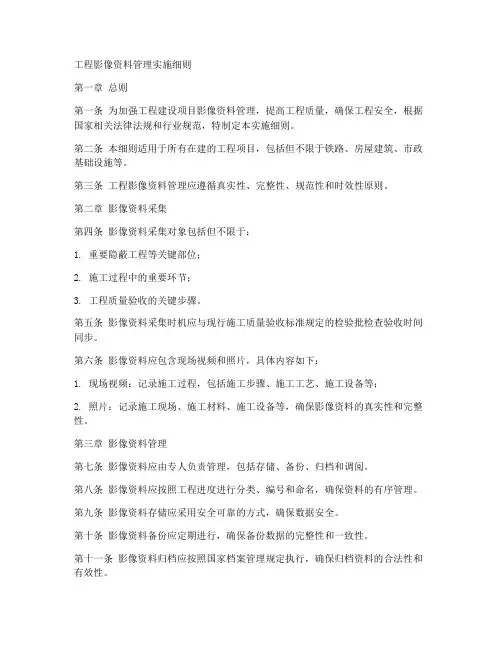

工程影像资料管理实施细则第一章总则第一条为加强工程建设项目影像资料管理，提高工程质量，确保工程安全，根据国家相关法律法规和行业规范，特制定本实施细则。
第二条本细则适用于所有在建的工程项目，包括但不限于铁路、房屋建筑、市政基础设施等。
第三条工程影像资料管理应遵循真实性、完整性、规范性和时效性原则。
第二章影像资料采集第四条影像资料采集对象包括但不限于：1. 重要隐蔽工程等关键部位；2. 施工过程中的重要环节；3. 工程质量验收的关键步骤。
第五条影像资料采集时机应与现行施工质量验收标准规定的检验批检查验收时间同步。
第六条影像资料应包含现场视频和照片，具体内容如下：1. 现场视频：记录施工过程，包括施工步骤、施工工艺、施工设备等；2. 照片：记录施工现场、施工材料、施工设备等，确保影像资料的真实性和完整性。
第三章影像资料管理第七条影像资料应由专人负责管理，包括存储、备份、归档和调阅。
第八条影像资料应按照工程进度进行分类、编号和命名，确保资料的有序管理。
第九条影像资料存储应采用安全可靠的方式，确保数据安全。
第十条影像资料备份应定期进行，确保备份数据的完整性和一致性。
第十一条影像资料归档应按照国家档案管理规定执行，确保归档资料的合法性和有效性。
第四章影像资料应用第十二条影像资料可用于以下方面：1. 工程质量检查和验收；2. 工程事故调查和处理；3. 工程资料审查和审计；4. 工程施工过程记录和展示。
第五章附则第十三条本细则由工程建设项目管理部门负责解释。
第十四条本细则自发布之日起施行。
注意：以上内容仅为概要，具体实施细则应根据实际情况和项目需求进行调整和完善。
施工现场影像资料留存规定
施工现场影像资料留存规定
施工现场影像资料留存规定
为确保施工现场施工项目内容有迹可循，具有可追溯性。
为后期结算审计提供支持与保障，特制订本规定：
1、专人负责每天记录施工现场现状的照片。
先拍细节（体现干的什么活），再拍整体（最好是同一位置拍摄，能体现施工现场有什么变化）。
2、所有隐蔽工程隐蔽验收时必须拍照片记录。
照片要求既能体现细节，也能把握整体。
3、施工现场零星工程项目必须拍照片记录。
4、专业分包施工过程拍照片，录制施工作业短视频。
比如桩基、汽车泵、地泵等施工过程，要求能体现施工流程。
5、商混、砂子、水泥等材料进场签单时，必须对车辆驾驶室车牌及车辆整体拍照两张。
6、有疑问的施工内容、部位等立即拍照发到群里问明白。
7、不合格施工项目部位、内容必须拍照片记录。
8、不安全施工部位、因素必须拍照片记录。
要求立即整改。
9、开工前的安全（技术）交底必须拍照片记录。
10、每天的班前会必须拍摄全体参加人员的照片。
11、劳务员班前统计施工作业人员时必须拍摄全体参加人员的照片。
12、定期的消防应急演练必须拍摄全体参加人员的照片及短视频。
13、所有分部工程验收必须拍照片，录制全体参加人员的短视频。
14、不符合规范、标准、要求的，对施工单位后期审计结算不利的不得留存在照片内。
15、所有照片定期复制到办公室台式电脑内，按日期---内容分类。
16、所有照片、短视频由宋雷负责收集、整理、汇总、分类、存档。
隐蔽工程施工影像资料管理实施办法
隐蔽工程施工影像资料管理办法(暂行)第一章总则第一条为加强银西铁路（甘宁段）工程质量安全管理，强化施工过程控制，落实质量安全检查验收制度，确保工程质量达标及内业资料的可追溯性。
根据《中国铁路总公司办公厅关于2017年铁路建设质量安全重点工作安排的通知》（铁总办建设﹝2017﹞9号）要求，结合银西铁路项目实际，制定本办法。
第二条建设工程影像资料是工程质量过程控制的重要手段，是内业资料、档案管理的组成部分。
落实影像留存制度，真实反映施工质量过程控制，对谁验收、谁负责，避免弄虚作假具有重要作用。
第三条在工程进展的不同阶段，采用拍照、视频方式记录隐蔽工程及关键工序，形成一套完整的影像资料档案，逐步把影像资料纳入检验批、分项、分部、单位工程验收中。
第四条本办法适用于银西铁路有限公司（甘宁段）建设工程项目。
第二章影像资料的采集要求第五条影像资料必须反映隐蔽工程、关键部位、关键工序和特殊过程等重点监督的内容，所拍摄的影像必须保证每处“一档案、一照片及一视频”的真实完整。
第六条特殊情况采集施工中出现安全质量问题时，各级检查部门提出的问题整改要求及发生特殊情况时，影像采集时必须对处理全过程进行拍摄记录，做到整改结果与设计一致。
当出现地质变化等异常情况时，应及时予以拍摄记录，作为工程变更、处理依据。
第七条拍摄数量上要求对规定的每个拍摄部位至少应有一张全面反映质量验收和控制状况的工程照片及视频。
第八条采集影像信息时所使用的影像设备应有自动时间记录功能，影像信息时间应与监理日志、施工日志记录的作业内容相一致。
第三章影像信息采集格式第九条拍摄照片资料时使用JPG格式，分辨率不小于1024×768，要求使用数码照相机，有效像素不低于1000万，拍摄的照片要显示具体时间，不得使用手机拍摄。
第十条拍摄视频资料时应使用高清格式，摄像机有效像素不低于500万。
第十一条有需要数张照片来反映工程实体质量的照片，应由全景、局部和特写等组成。
隐蔽工程影像资料管理制度
隐蔽工程影像资料管理制度为加强高速SLZT-3标项目工程质量，实现工程检验验收的透明化，影像资料成为了质量管理内业资料的重要组成部分。
隐蔽工程项目作为下道工序施工所隐蔽的工程项目，在隐蔽前必须进行隐蔽检查及影像资料的收集，以保证工程的质量和工程顺利完成。
影像资料要求有以下几点：一、影像资料要齐全、完整、真实，且（除要求整改返工项目）内容必须符合设计及规范要求。
对于整改返工项目，达到验收合格后应在进行拍摄，形成闭合资料。
二、影像资料要求主体突出，标识清楚，说明详细，画面清晰。
影像资料应包括标识标牌，自检人员、监理抽检人员、验收时间（照片上应有年月日时分）、检测数据等内容。
三、数码相机不得小于1200万像素，且必须有即时时间显示和记录，确保记录的时效性和真实性。
且能真实显示工序开工前的原始状态，过程中及完工后的质量状态，反映工程质量检查验收及存在问题的处理情况，并有效说明质量关键点的控制情况。
四、隐蔽工程影像资料要能确保清晰真实再现隐蔽工程工序验收过程，做到工程质量责任具有可追溯性。
五、影像资料拍摄时，标识牌采用白底黑字牌进行，尽可能置于照片边角处，标志牌大小80*60cm。
六、各工点技术员负责做好各自管段的工程图片收集、整理和管理工作，以备各级检查，并由各工点技术员于及时将影像资料分工点、分部位整理好报项目部质量环保部汇总。
七、各作业队的资料员也必须收集整理好本队的隐蔽工程照片，以便检查和整理资料时使用。
八、质量环保部将影像资料按分部分项工程编辑或word文件进行分类、归档、保存，做到照片清晰，里程连续，对同一拍摄对象能提供不同角度照片，影像资料齐全，单独存档。
九、隐蔽工程清单⑴路基工程地基处理(水泥搅拌桩、管桩、水泥(石灰)土、机井回填、沟塘清淤回填、墓穴开挖回填)、碎石(砂、毛渣石)垫层、土工合成材料处治层、陡坡路堤或填挖交界、半填半挖路基采用挖台阶、土工格栅加筋，碎石盲沟、碎石排水层或渗沟，结构物台背及基础周围填土等。
XX改造工程监理隐蔽工程及关键工序影像管理办法
XX工程XX-JLX标总监办
隐蔽工程及关键工序影像管理办法
第一条为加强XX改造工程项目的现场质量管理，强化隐蔽工程及关键工序的监督与管理，真实、准确地反映工程建设过程，达到规范化、精细化、标准化施工的目标，特制定本办法。
第二条凡在附表中明确属于隐蔽工程的项目，必须按照本规定要求，采取摄像、拍照等方式进行全方位、直观地记录施工现场的真实情况，通过真实、完整、连续的影像资料，反映工程建设的真实过程。
第三条施工单位应安排专人负责整理影像资料，按照分项、分部工程及拍摄时间进行分类整理归档，以月为时间单位及时汇总、更新，电子存档和实体存档需同步进行。
所有影像资料必须妥善保存，不得遗失。
第四条施工现场拍摄时需有相关监理人员在场，一般部位或工序需有总监办现场监理在场；重要部位或关键工序需有总监办专业工程师或以上级别人员在场。
第五条拍摄影像资料时，相关监理人员需佩戴上岗证，同时手持标明拍摄部位及拍摄时间的白板位于图片的一角，图片应能清晰的识别监理人员、桩号、结构部位、检查项目、检查结果等。
第六条资料的标注内容：隐蔽工程影像资料应明确标注拍摄时间、地点、拍摄人、项目名称、工程部位等。
第七条本办法自颁布之日起施行，由XX标总监办负责解释。
附表：
XX工程XX标总监办
隐蔽工程及关键工序拍摄部位及要求。
隐蔽工程照片管理制度
隐蔽工程照片管理制度一、总则1. 为规范隐蔽工程照片的管理，保证施工质量，提高施工效率，特制定此管理制度。
2. 本制度适用于公司所有涉及隐蔽工程的施工项目，包括但不限于建筑工程、市政工程等。
3. 隐蔽工程照片是指在施工过程中记录下的与隐蔽结构相关的照片，用于监测和评估施工质量及工程进度。
二、照片管理要求1. 施工单位应按照项目实际情况制定隐蔽工程照片拍摄计划，并在施工开始前报送给项目管理单位。
2. 每位参与隐蔽工程施工的施工人员均须熟悉本制度的相关内容，并按规定的要求进行照片拍摄和管理。
3. 隐蔽工程照片应包括但不限于：墙体隐蔽，管线隐蔽，电气隐蔽，设备隐蔽等内容，确保涵盖全面。
4. 照片拍摄应准确、清晰，确保能够准确反映施工现场的实际情况，不得经过任何形式的修饰或篡改。
5. 每张照片应标注拍摄时间、拍摄地点、拍摄内容等必要信息，以便后期查阅和管理。
三、照片管理流程1. 项目经理负责监督和指导隐蔽工程照片的拍摄和管理工作，确保各个环节的落实。
2. 每位施工人员均应按照拍摄计划定期进行照片拍摄，并将照片整理归档好，保证数据的完整性和准确性。
3. 每周由专人对照片进行审核，确保照片的内容和标注信息的真实可靠性，并及时纠正和补充不完整的照片。
4. 完工验收时，项目经理应组织对所有的隐蔽工程照片进行归档整理，并编制相应的资料汇总和档案管理。
四、照片管理责任1. 项目经理对隐蔽工程照片的管理负有直接责任，应全面监督照片的拍摄和管理工作，并确保各项要求的有效落实。
2. 施工单位负责对本单位施工人员的培训和指导，确保每位施工人员了解并遵守本制度的规定。
3. 施工人员应严格按照拍摄计划和要求进行照片拍摄，并积极配合项目经理对照片的审核和整理工作。
4. 如果发现照片存在不合格或不符合要求的情况，应及时进行整改，并向项目经理报告。
五、照片管理细则1. 隐蔽工程照片的管理工作应具有保密性，不得随意外传照片，确保数据的安全和保密。
隐蔽工程验收及影像资料收集整理制度
隐蔽工程验收及影像资料收集整理制度一、总体要求隐蔽工程验收是指在构筑物施工过程中，对将被下一工序所封闭无法直接复查的分部、分项工程进行检查验收。
隐蔽工程在隐蔽后，如果发生质量问题，会造成返工等巨大的经济损失还可能造成人员伤亡。
分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备文字和影像照片资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。
二、成立隐蔽工程验收及影像资料收集整理工作小组为加强此项工作，项目部成立隐蔽工程验收及影像资料收集整理工作小组如下，负责此项工作的领导和落实。
组长：副组长：组员：三、隐蔽工程施工前的检查与签认要求1.各单位工程隐蔽工程施工前首先进行自检，合格后填写隐蔽工程验收记录表，报请监理工程师检查并办理签证。
隐蔽工程台帐资料做好登记在册后，再进行下道工序施工。
2.建立隐蔽工程验收台帐，记录所有隐蔽工程的验收、签字、拍照、存档情况。
使隐蔽工程处于受控状态，确保隐蔽工程质量。
3.如遇与设计资料不符的隐蔽工程，要及时报请项目部工程处专业工程师到现场检查确认，并进行拍照，作为提交变更的附件资料。
待参建四方到现场核实，确定处理方案后方可继续施工。
4.要主动接受铁路总公司、质监总站及质监站、公司的监督检查，积极配合建设指挥部、监理及工程指挥部的随时抽查和专项检查，为之提拱必要的检查条件。
四、隐蔽工程施工数码实时成像的具体要求各工点技术员就下列隐蔽工程工序开工前及完工后进行现场实拍成像，具体为：1.隧道工程：开挖、超前支护、锚杆、钢架、二衬、仰拱、四电接口等各工序。
隧道工程影像资料覆盖范围及反应内容2.路基工程：表土剥离前原始地貌、基底处理后填筑前、路基每一层的填筑、各类过渡段每一层填筑、挡土墙墙背回填、台背回填等。
3.桥涵工程：桩基开挖成型验收、桩基钢筋混凝土施工、承台钢筋混凝土施工、墩身钢筋混凝土施工、垫石钢筋混凝土施工、基坑回填等。
隐蔽工程影像管理制度
隐蔽工程影像管理制度一、概述隐蔽工程在建筑施工过程中占据着重要地位，其质量直接影响到整个工程的质量和安全。
为了保证隐蔽工程的质量和进度，有效的隐蔽工程影像管理制度非常重要。
本文将探讨隐蔽工程影像管理制度的重要性，建立流程和实施步骤。
二、制度内容1. 隐蔽工程影像管理团队的组建为了有效管理隐蔽工程的影像资料，需要建立专门的影像管理团队。
该团队应包括负责人、技术人员、项目经理等相关人员，确保团队中的每个成员都能够熟练操作影像设备和软件。
2. 隐蔽工程影像设备的采购与更新影像管理团队需购置专业的隐蔽工程影像设备，包括高清摄像机、无人机等。
设备的购买应符合相关标准，保证其在实际应用中的准确性和可靠性。
同时，定期对设备进行维护和更新，确保其性能始终保持在最佳状态。
3. 隐蔽工程影像管理流程的建立建立完善的隐蔽工程影像管理流程，包括影像拍摄、上传、分析等各个环节。
制定详细的操作规范和标准，确保每个步骤都得到正确执行。
同时，建立影像管理系统，实现隐蔽工程影像的集中存储和管理。
4. 隐蔽工程影像管理制度的宣传推广隐蔽工程影像管理制度需要得到全员共识和认可。
因此，在制度实施过程中，应加强对相关人员的宣传和培训，提高其对制度的理解和执行力度。
同时，建立相应的奖惩机制，促进全员的积极参与和推广。
5. 隐蔽工程影像管理结果的评估和改进通过收集隐蔽工程影像数据，对工程质量和进度进行评估。
对于发现的问题和不足，及时进行整改和改进，实现隐蔽工程影像管理制度的持续优化和提升。
6. 隐蔽工程影像管理制度的落实和监督影像管理团队应定期对隐蔽工程影像管理制度的执行情况进行检查和监督。
及时发现问题，迅速进行纠正，确保制度的有效实施和落实。
同时，加强对制度的宣传推广，提高全员的管理意识和执行力度。
三、结论隐蔽工程是建筑施工过程中极为重要的一环，其质量直接影响到整个工程的质量和安全。
隐蔽工程影像管理制度的建立和实施，能够有效提升隐蔽工程的管理水平和效果，确保工程的质量和进度。
隐蔽工程影像化制度
隐蔽工程影像化制度
隐蔽工程，顾名思义，是指在建筑施工过程中被后续工序所遮盖，不易从外部直接观察到的部分工程。
这些工程的质量直接关系到整个建筑物的安全性和使用寿命。
因此，如何有效监管隐蔽工程的质量，一直是建筑行业关注的焦点。
影像化制度的核心在于通过图像资料的方式，对隐蔽工程的施工过程进行全程记录。
这包括但不限于施工现场的照片、视频等多媒体形式。
通过这些直观的影像资料，监管部门、业主以及未来的维护人员可以清晰地了解隐蔽工程的每一个细节，从而有效地监督和评估施工质量。
实施隐蔽工程影像化制度的好处显而易见。
它极大地提高了工程质量的透明度。
在传统的监管模式中，由于缺乏有效的监督手段，隐蔽工程往往存在偷工减料、使用不合格材料等问题。
而影像化制度要求施工单位必须对隐蔽工程的每个环节进行详细记录，这无疑增加了违规成本，促使施工方严格按照标准执行。
影像化制度有助于提升施工效率。
在施工过程中，一旦出现问题，相关的影像资料可以迅速帮助项目团队定位问题所在，及时采取补救措施，避免了反复拆改的麻烦，节省了时间和成本。
影像化制度对于后期的维护和修缮也提供了极大的便利。
建筑物在使用过程中，难免会遇到需要检修隐蔽工程的情况。
如果当初有完整的影像资料留存，维修人员可以快速了解隐蔽部分的结构情况，提高维修效率和准确性。
当然，隐蔽工程影像化制度的实施也面临着一些挑战。
例如，如何确保影像资料的真实性和完整性，如何建立统一的影像资料管理平台，以及如何处理因技术更新换代带来的资料兼容性问题等。
这些问题的解决需要行业内外的共同努力，包括技术的创新、政策的引导和监管的加强。
高速公路隐蔽工程影像照片拍摄要求
高速公路隐蔽工程影像照片拍摄要求一、路基工程1地基承载力检测（如需要）照片1张。
路基填筑：每处纵、横向填挖交界的台阶开挖照片2张；每层虚铺厚度、压实度（或沉降差及孔隙率）各1张；土工格栅处理段落整体、搭接长度、钢钉间距合1张；冲击碾压和强夯处理段落施工前、施工中、施工后各1张；砂砾换填、灰土换填应拍摄能够显示换填几何尺寸的细部及全景照片2张。
3.桥涵涵（台）背回填：涵（台）背回填前整体照片1张；每层回填完成（墙背上按压实厚度必须画红油漆刻度线，照片应显示每层刻度标线）及压实度检测照片各1张。
4.防护、排水工程：每处基底处理后几何尺寸、地基承载力（如有）检测照片各1张。
5.涵洞工程：基础开挖完成后基底整体照片1张；基底承载力检测1张；基底垫层施作后1张（如有基底处理）；钢筋主筋连接、间距、箍筋绑扎及间距、保护层厚度合1张（合成1张，钢筋报验）；全面防水施工完成后涵顶1张，每侧边墙各1张；每处沉降健（基础及边墙）处理1张。
二、桥梁工程1.人工挖孔桩、钻孔灌注桩：检孔器下放过程照片各1张；钢筋笼现场连接每个连接断面各1张；钢筋笼安装定位照片1张；清孔后泥浆指标检测照片各1张（钻孔灌注桩）；混凝土坍落度照片1张；凿除桩头后桩顶混凝土质量照片1张。
2.承台：基底处理完成后照片1张；钢筋绑扎完成后质量检测全景1张。
3.系梁：与钢筋笼现场连接每个连承台顶面接茬筋及凿毛处理情况1张接断面各1张；钢筋绑扎完成后质量检测全景1张。
4.桥梁墩台：节段连接处混凝土凿毛照片1张；钢筋骨架现场连接每个连接断面各1张；钢筋绑扎完毕质量检测全景1张。
5.台帽、盖梁、支座垫石：连接处混凝土凿毛照片1张；钢筋绑扎完毕质量检测全景1张。
6.梁板预制：底腹板钢筋绑扎完毕质量检测全景1张、细部照片1张；顶板钢筋绑扎完毕质量检测全景1张、细部照片1张；预埋件照片1张；保护层垫块1张；预应力管道线型及定位各1张；预应力张拉、管道压浆过程2张。
隐蔽工程及重点部位留存影像资料制度
隐蔽工程及重点部位留存影像资料制度为加强工程安全质量工作，强化隐蔽工程及重点部位的过程控制，全面推行可追溯管理，落实逐级负责、分工负责、岗位负责，确保工程质量和施工安全，以采集工程影像为手段，对工程施工特别是隐蔽工程及重点部位施工过程中的各个环节留存影像资料，以支持书面资料的真实性，特制定本制度。
第一条影像资料要求1.数码照片拍摄基本要求：拍摄的角度、距离等应能保证影像资料所反映的内容。
照片分辨率宜设置为500万像素以上、采用JPEG 格式，设置“日期时间显示”功能。
所拍摄数码照片需显示属性资料，不允许使用任何图像处理软件修改。
2.数码摄像拍摄基本要求：拍摄的角度、距离等应能保证影像资料所反映的内容。
摄像分辨率应保证清晰，同时设置“日期时间显示”功能。
3.当采集内容需要计量、测量时，应使用器具及标尺进行拍摄记录，标尺设置准确。
4.每张数码照片都应标明名称，要能反映数码照片的主要内容，其中包括工程名称、部位桩号，事件内容，并尽可能简洁，照片格式附后。
第二条影像资料分类1.施工过程影像资料：应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。
2.安全质量问题与整改影像资料：施工检查中发现安全质量问题或施工异常情况的处理过程进行拍摄记录，作为验收凭证，做到整改结果必须与设计相一致。
3.变更设计影像资料：对施工过程中出现的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，作为工程变更和索赔的依据。
4.“四新”影像资料：对反映新工艺、新材料、新设备、新方法在工程中的运用情况以及重要结构部位、重大节点控制状况进行全面拍摄记载。
第三条影像资料采取时间1.工程建设过程影像资料应与工程建设进度同步形成，用数码相机、摄像机实地拍摄，真实、全面反映现场工程安全质量实际情况。
2.隐蔽工程和重点部位必须在工程隐蔽前或施工过程当中采集数码照片。
第四条影像资料收集管理1.影像资料由现场质量验收人员和技术主管负责采集，并详细记录相关信息，保证与施工日志文字信息、质量验收记录相互印证。
隐蔽工程验收影像资料留取实施细则
隐蔽工程验收影像资料留取实施细则为保证重要隐蔽工程影像资料留置的科学性与规范性，经公司领导研究，结合各项目实际情况，制定出关键分部分项隐蔽工程影像资料留置的最基本要求：一、地基与基础工程隐蔽影像留存要求：1．土方开挖与基础施工1-1．基坑开挖完成验槽照片；1-2．桩基完成截桩照片；1-3．垫层施工完成照片；1-4．基础钢筋绑扎完成照片；1-5．基础商砼浇筑完成照片。
土方开挖与基础施工影像资料留取数量要求：分栋留取（含地下车库与商业），每栋留取一组。
2．地下防水施工2-1．水泥砂浆找平层完成并清理干净后照片；2-2．基层刷完冷底子油后的照片2-3．附加层铺贴后的照片；2-4．防水卷材一道设防、二道设防铺贴完后的照片；2-5．卷材铺贴完后闭水试验照片；2-6．钢筋网片保护层施工照片或者地下室外墙保温泡沫板施工照片。
地下防水影像资料留取数量要求：所有建筑物地下部分，全数全范围留取。
3．土方回填施工3-1．回填前基底压实照片；3-2．分层压实回填照片，层层拍照（自回填建筑物±0处用卷尺向下量取每步高度，虚铺厚度不大于500mm，或按相关规范执行）；3-3．回填完成照片。
土方回填影像资料留取数量要求：各建筑物回填土周围四面各取一处留取，每栋建筑物留存四组完整回填土施工影像资料。
二、主体工程隐蔽影像资料留存要求：1．混凝土结构1-1．首层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-2．首层结构混凝土浇筑完毕照片；1-3．每隔3层留置该作业层隐蔽前的钢筋绑扎照片（照片中应显示出水电预埋部分）；1-4．结构件中柱截面发生变化、纵向钢筋配筋发生变化时，均应在接点处留置影像资料；1-5．主体结构屋顶层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-6．主体结构屋顶结构混凝土浇筑完成照片。
主体结构施工影像资料留取数量要求：每栋单体建筑均需按上述流程要求留取，且每个楼层留影面积不小于该层建筑面积的20%。
