12V对称稳压电源设计复习进程
12V稳压电源课程设计报告
12V稳压电源课程设计报告目录：1．摘要。
2 . 正文。
3. 原理图。
4. PCB板图。
5.实际电路图。
6．心得体会。
12V稳压电源的设计，焊接，调试工作过程及工作原理的叙述，那些器件是重点，它们的工作原理和性质。
电路的原理图，PCB板图其中包括protel的应用与学习，以及实际的焊接电路图，电路中所需器件，在各个阶段的不同要点以及心得体会。
正文：我所做的是12V稳压电源，通过317芯片可以将超过12V的输入电压稳定到12V输出，从而得到稳定的12V电压，而不足12V的输入电压则直接输出，这就是整个电路的总体工作方式。
原理介绍：要想得到稳定的12V电压则317芯片是这个电路的关键，317芯片的输入电压范围在3V~40V，工作温度为—40到+125摄氏度，通过调节滑动变阻器的阻值可以控制输出端的电压大小，而此电路的边界条件是12V，需要区分12V上下的不同电路，则是由12V的5口继电器来控制，从而将两种情况分为两条支路以达到所需条件，只要继电器的输入电压足够12V它就将开关吸过来而导通从317输出的电压，而不足12V时则只能将此时的电压直接输出，继电器的控制是由Lm393比较器的输出电压来控制的，比较器输出高电平则继电器工作，反之则不工作，比较器的工作原理是当3端口的输入电压比2端口的电压大时，输出为高电平，反之则是低电平，而2端口的输入已被一个5V的稳压管所控制，所以它的输入电压是个定值为5V，只要通过滑动变阻器来改变3端口的输入电压，就能控制输出电平，另外此电路的输入端是交流电源，所以就要通过桥式整流电路将电流转变为直流电。
这个电路里的几个比较重要的器件有：317芯片，Lm393，12V继电器，2个滑动变阻器。
这就是整个电路的原理。
功能介绍：我的电路的功能是将大于12V的输入电压全部以稳定的12V输出，而低于12V的输入电压则直接输出，因此电路有控制电压的功能。
即最大的输出电压为12V。
出现的问题：因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。
12V直流稳压电源设计
12V直流稳压电源设计一、设计要求：1.输出电压：12V（直流）2.输出电流：可调整范围为0-2A3.稳压精度：小于2%4.输入电压范围：220VAC5.效率：大于80%二、设计思路：为了满足上述设计要求，可以采用变压器、整流滤波、稳压电路等组成的基本电源设计结构。
1.变压器：根据输入电压要求为220VAC，通过变压器降压为12VAC，变压器的绕组比例为220/12=18.3:12.整流滤波：将变压器输出的12VAC信号通过桥式整流电路进行整流，然后经过滤波电路，将波形平滑为直流信号。
3.稳压电路：为了实现稳压功能，可以选择使用LM7805稳压芯片。
4.输出电流调节：在稳压电路之后，可以连接电流限制电路，以便根据需要调整输出电流。
5.效率提高：为了提高效率，可以使用MOS管进行电流调节，并配备恰当的负载驱动电路。
三、具体设计步骤：1.计算变压器比例：根据输入电压为220VAC，输出电压为12VAC，通过变压器降压的比例为220/12=18.3:1、因此，可以选择变压器的绕组比例为18.3:12.整流电路设计：将变压器输出的12VAC信号通过桥式整流电路进行整流。
桥式整流电路一般采用四个二极管组成，可以将交流信号转换为单向的脉动直流信号。
整流后的电压峰值为12VAC*1.414=16.97V。
3.滤波电路设计：通过添加电容器，将整流后的脉动直流信号进行平滑处理，得到更接近直流信号。
根据输出电流的需求，选择合适的电容器容值，一般可以选择1000uF的电容器。
4.稳压电路设计：连接稳压芯片LM7805，将整流滤波后的信号稳定在12V。
为了提高稳压精度，可以在输入端添加滤波电容器和稳压电容器。
5.电流限制电路设计：根据需要调整输出电流，可以选择合适的限流电阻。
6.提高效率：通过使用MOS管进行电流调节，并配备恰当的负载驱动电路，可以提高效率。
四、安全考虑：1.输入电压：在设计电路时，应确保输入电路采用适当的隔离方式，以确保操作的安全性。
-12V直流稳压电源设计
12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。
其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。
设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。
实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。
关键词：直流、整流、稳压、滤波、电源二、设计目的1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。
2.掌握直流稳压电源的调试及主要技术指标的测试方法。
3.培养实践技能，提高分析和解决实际问题的能力。
三、设计任务设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。
四、遇到问题因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。
要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。
五、原理电路和程序设计电路原理方框图1．直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。
(1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
(2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
(3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
六、电路图和各部分波形图图1.变压电路图2.变压电路输出波形2.整流电路图3.整流电路图4.整流电路输出波形图5.滤波电路图6.滤波电路输出波形4.稳压输出电路（即完整电路）图7.稳压输出电路（即完整电路））图8.稳压输出波形七、参数的确定及元件选择1.变压器的变压比在原绕组两端通入交变电流I2时，在铁心内建立磁场，产生了磁通。
±12V简易直流稳压电源的设计说明
±12V简易直流稳压电源的设计1.1直流稳压电源的系统框图图（1）1.2各组成部分的功能（1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
（2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电压。
（3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
（4）稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
1．2．1 电源变压器电源变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流).变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈.变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。
当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。
当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流Í0，一部分为用来平衡Í2，所以这部分电流随着Í2变化而变化。

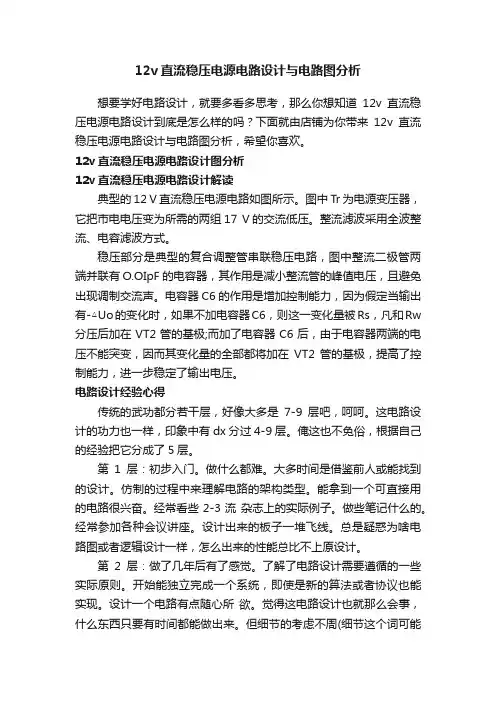

12v直流稳压电源电路设计与电路图分析
12v直流稳压电源电路设计与电路图分析想要学好电路设计，就要多看多思考，那么你想知道12v直流稳压电源电路设计到底是怎么样的吗？下面就由店铺为你带来12v直流稳压电源电路设计与电路图分析，希望你喜欢。
12v直流稳压电源电路设计图分析12v直流稳压电源电路设计解读典型的12 V直流稳压电源电路如图所示。
图中Tr为电源变压器，它把市电电压变为所需的两组17 V的交流低压。
整流滤波采用全波整流、电容滤波方式。
稳压部分是典型的复合调整管串联稳压电路，图中整流二极管两端并联有O.OIpF的电容器，其作用是减小整流管的峰值电压，且避免出现调制交流声。
电容器C6的作用是增加控制能力，因为假定当输出有-△Uo的变化时，如果不加电容器C6，则这一变化量被Rs，凡和Rw 分压后加在VT2管的基极;而加了电容器C6后，由于电容器两端的电压不能突变，因而其变化量的全部都将加在VT2管的基极，提高了控制能力，进一步稳定了输出电压。
电路设计经验心得传统的武功都分若干层，好像大多是7-9层吧，呵呵。
这电路设计的功力也一样，印象中有dx分过4-9层。
俺这也不免俗，根据自己的经验把它分成了5层。
第1层：初步入门。
做什么都难。
大多时间是借鉴前人或能找到的设计。
仿制的过程中来理解电路的架构类型。
能拿到一个可直接用的电路很兴奋。
经常看些2-3流杂志上的实际例子。
做些笔记什么的。
经常参加各种会议讲座。
设计出来的板子一堆飞线。
总是疑惑为啥电路图或者逻辑设计一样，怎么出来的性能总比不上原设计。
第2层：做了几年后有了感觉。
了解了电路设计需要遵循的一些实际原则。
开始能独立完成一个系统，即使是新的算法或者协议也能实现。
设计一个电路有点随心所欲。
觉得这电路设计也就那么会事，什么东西只要有时间都能做出来。
但细节的考虑不周(细节这个词可能有误导，其实并不像字面那样简单)。
做出的东西长期稳定性和可靠性不见得理想。
第3层：觉得做什么都要慎重。
再简单的东西设计好了，成为批量生产的可靠产品都不容易。
12v电源电路设计及电路图分析
12v电源电路设计及电路图分析12v电源电路设计的操作步骤是什么，电路图又是怎么样的呢？下面由店铺向你推荐12v电源电路设计，希望你满意。
12v电源电路设计说明介绍一种特殊的直流稳压电源，它与其它电源不同之处是，连续可调范围极宽，只需拧动一只调压旋钮便可实现输出电压在正负之间连续而平滑地变化，且稳定度较高。
这种新型电源的适用性极广，可用于直流电动机无级变速与顺逆转向运行、栅极可关断晶闸管GTO器件与双向触发器件的检测试验等特殊场合。
12v电源电路设计图12v电源电路设计分析这种特殊电源的电原理如图1所示。
三端可调稳压集成电路lC和IC'构成电源核心。
lC及其外围元器件组成正输出稳压电源，IC'及其外围元器件组成负输出稳压电源，两者构成正负互作主辅的串联叠加电源电路。
主辅电路完全对称，元器件参数也完全相同。
线性同轴双联电位器Wl和W'l可调正、负电源的输出电压。
Wl 与W'l的连接形式保证了它们的电阻值Rwi与Rw，1始终保持互补关系，即Rwi+Rw，i=w，从而保证了正、负电源的输出电压绝对值也始终保持互补关系。
输出电压Uo和电容C4、C4’两端电压UAC、UCA'的关系如下：当UAC>UCA'时，Uo>o;当UAC=UCA，时，Uo=0;当UAC<UCA' 时，Uo<o。
可见，调整同轴双联电位器w1-w1'，即可实现Uo从负到正的连续变化。
由于上下两部分电路完全对称，故输出电压UO=UREF(Rw1-Rw1')/Rl，其中UREF=UAB=UB'A'，一它是三端稳压集成电路的基准电压。
Dl、D2系保护二极管，正常情况下均处于反偏状态，不起作用。
当输入电压因故突然下降(如C2失效击穿或输入端开路)时，输出电容C4会通过IC的小电流结对输入端放电，此时Dl能有效地将IC的输出与输入两端箝位限幅于0.7V左右，起到保护IC的作用。
12V直流稳压电源设计实验报告
目录一实验原理与要求 ........................................................................ - 2 -1、电源变压器..................................................................................................................... - 2 -2、整流电路......................................................................................................................... - 2 -3、滤波电路......................................................................................................................... - 3 -4、稳压电路......................................................................................................................... - 3 -二电路设计方案 ............................................................................ - 5 -1.原理电路图:....................................................................................................................... - 5 -2.参数计算：........................................................................................................................ - 5 -3.电路元器件选择：............................................................................................................ - 5 -4.元件清单:........................................................................................................................... - 6 -三实验结果与分析 ........................................................................ - 6 -1 输出电压Uo的测量 ........................................................................................................ - 6 -2 稳压电路主要性能指标的测量....................................................................................... - 6 -1 稳定系数的测量............................................................................................... - 7 -2 输出电阻的测量............................................................................................... - 7 -3 纹波系数的测量............................................................................................... - 7 -四实验总结.................................................................................... - 7 -引言随着随身电子产品的日益增多，市面上的直流稳压电源也是千变万化，内部构造原理也是不尽相同。
±12V简易直流稳压电源设计
-5V
V0
图 1.3 优点：精确度高，纹波小，效率和密度比较高，可靠性也不错。 缺点：电路相对复杂，AVR 单片机的 IO 口不能容忍负电压，否则会被损坏。所以，
这种方案也行不通。
4
±12V 简易直流稳压电源的设计
方案三：采用数字电位器与运放到组合 如图 1.4 所示，在该方案中我们用两个数字电位器代替了 MCU 中的 D/A，这样
2
±12V 简易直流稳压电源的设计
+15V
U1 LM317
Vin Vout GND
C1
C2
1000u
100u
RP x9c102
1K R1 10
C3
C4
100u
10u
1R01
C4
C3
RP
10u
100u
x9c102 1K
U1
+15V
GND
Vout Vin
图L1M－3371
C2
C1
100u
1000u
+15V
内容摘要
该电源系统以 ATMEL89S52 单片机为核心控制芯片，实现数控直流稳压电源 功能的方案。设计采用 8 位精度的 DA 转换器 DAC0832、精密基准源 LM336-5.0、 7805 和两个 CA3140 运算放大器构成稳压源，实现了输出电压范围为－12V～+12V， 电压步进 0.1V 的数控稳压电源，另外该方案只采用了 3 按键实现输出电压的方便 设定，显示部分我们采用了 LCD1602 来显示输出电压值。通过集成直流稳压电源 的设计、安装和调试，可以使大家学会如何选择变压器、整流二极管、滤波电容 及集成稳压器来设计直流稳压电源和掌握直流稳压电路的调试及主要技术指标的 测试方法。
12V稳压电源电路制作
系别：电子工程系
班级：电子1031班
姓名：肖芳高文祥
时间：2012年3月
实训
实训目的：12V直流稳压电源电路
实训内容：直流稳压电源电路仿真图
任务：一
原理图:1
结论:
任务：2
原理图:
修改后的原理图：
任务：3
原理图:
任务：二
五、心得体会
在这个电路的设计制作工程中，学会到了很多知识。在设计完电路图后，基本的理论工作已经完成，这对我们电路板的能力有不小的要求，在电路布线上既要做到准确到位又要保证元件布局合理美观大方。在有印制电路板的情况下，为节省焊接时间，我们必须学会如何巧妙的利用普通板上已有的线路。在对电路反复检查，核对，分析之后逐一排除了这些问题，最终该升压电路达到了比较理想的效果。
正负直流12v可调稳压电源
正负12伏可调电源设计报告1.摘要：了解直流稳压电源的基本组成及工作原理，按要求完成直流稳压电源的设计与制作。
画出电路原理图，进行理论计算，且用仿真软件进行仿真，加以修改，理清系统组成和元件功能的使用思路。
2.关键词：稳压、仿真、设计3.正文:3.1题目要求分析：要求设计输出正负可调12v集成直流稳压电源。
为达目的，需要三个模块：电源变压器、整流滤波电路、稳压电路。
电源变压器，是将电网220v的交流电压V1变换成整流滤波电路所需要的交流电压V2-12v；整流滤波电路，是将交流电压V2变换成脉动的直流电压，在经滤波电容C滤除纹波，输出直流电压Vi，为达目的选择二极管D1~D4组成单相桥式整流电路；稳压电路，当输出的输出负载变化时，输出电压V0应保持不变，为把纹波信号的影响降到最小常在输出端加上滤波电路。
3.2方案设计:(1)设计思路：稳压电源，它是把交流电网220V的电压降为所需要的数值，然后通过整流、滤波和稳压电路，得到稳定的直流电压，直流稳压电源由电源变压器、整流滤波电路、稳压电路三部分组成。
(2)有可调电阻的电路原理图:有可调电阻能调节稳压电源输出的电压值范围获得我们所要的电压值。
(3)系统组成：元件：电容：两个2200uF 、两个100uF 、四个104uF 、两个10uF.电阻：两个800欧姆、两个200欧姆.滑动变阻器：两个.二极管：两个发光二极管（红、绿）、四个1N4007二极管.稳压器：一个LW317、一个LW337.输入输出针：各一排.3.3硬件模块设计稳压电源电路原理图如图所示：注释：C1、C8=2200uf ，C2、C7、C3、C4=104uf,R5、R6=1500欧(1)稳压电源的组成直流稳压电源由电源变压器、整流滤波电路、稳压电路三部分组成。
(2)电源变压器电源变压器是交流电压变换部分，是将电网电压变为所需的交流电压，能使直流电源与交流电网隔离。
通常根据变压器副边输出的功率P2来选择变压器。
12V直流稳压电源的设计要点
12V直流稳压电源的设计要点1.电源负载能力：首先需要明确电源所需的负载能力，即所能提供的最大电流和功率。
确定负载能力后，可以选择合适的电源模块和元件。
2.电源输入电压范围：确定电源所需的输入电压范围，以确保电源能够适应各种输入电压条件。
3.稳压电路设计：稳压电路是直流稳压电源中的关键部分，能够保持输出电压在一定范围内的稳定。
常用的稳压电路包括线性稳压和开关稳压，可以根据需求选择合适的稳压电路。
4.电源滤波：直流稳压电源的输入和输出都需要进行滤波以去除噪声和波动。
输入一般采用电源滤波器，输出一般采用降噪滤波器，以确保电源的稳定性和可靠性。
5.过流保护：为了保护电源和负载，应设计过流保护电路来避免电流过大而损坏电源和负载。
常用的过流保护方法包括熔断器、过流保护芯片等。
6.过热保护：为了避免过热引起电源故障，应设计过热保护电路来监测电源温度并进行保护处理。
可以使用温度传感器和过热保护芯片等元件来实现过热保护功能。
7.短路保护：短路保护是为了避免电源和负载在短路情况下受到损坏。
可以使用短路保护芯片或者限流电路来实现短路保护功能。
8.过压保护：过压保护是为了避免电源输出电压过高而导致负载损坏。
可以使用过压保护芯片或者限压电路来实现过压保护功能。
9.输出电压调节：根据需求，可以设计输出电压可调节的直流稳压电源，可以使用可调稳压器来实现输出电压的调节。
10.故障指示：设计时可增加故障指示装置，以便能够及时发现和解决电源故障。
11.电磁兼容性设计：直流稳压电源设计时应注意电源和其他电子设备之间的电磁兼容性，以防止电源产生干扰或受到外界干扰。
12.综合性能要求：设计直流稳压电源时，还需考虑电源的效率、温升、响应时间等综合性能要求，以保证电源的可靠性和性能稳定性。
综上所述，设计12V直流稳压电源的要点包括电源负载能力、输入电压范围、稳压电路设计、电源滤波、过流保护、过热保护、短路保护、过压保护、输出电压调节、故障指示、电磁兼容性设计以及综合性能要求。
12V串联型直流稳压电源设计报告
12V 串联型直流稳压电源设计姓 名 学 号 院、系、部 班 号 完成时间※※※※※※※※※ ※※※※※※※※※※※※※※※2013级模拟电子技术课程设计摘要串联型直流稳压电源要经过变压、整流、滤波、稳压、限流等各部分组成。
其中变压部分由变压器实现得到二次侧电压;整流部分由单相桥式整流电路实现；滤波通过电容具有维持两端电压不变的特性而得到平滑的电压波形，故将一个大电容与负载并联；限流电路目前，直流电源正在朝着智能化、模块化、高频化、绿色化、小型化等方向发展,此系统是采用分立元件组成串联型直流稳压电源。
主元件主要是串接在调整管发射极回路中的检测电阻和保护三极管构成。
关键词：整流稳压变压目录第1章设计任务及要求 (1)第2章方案与论证 (1)第3章单元电路设计与参数计算 (2)3.1电源变压器 (2)3.2整流电路 (3)3.3滤波电路 (4)3.4稳压电路 (5)第4章仿真与调试 (6)4.1稳压电源的性能指标 (6)4.2故障分析 (7)第5章结论与心得 (7)参考文献 (8)第1章 设计要求采用分立元件设计一稳压电源，其性能指标如下： 1.输出电压V UDO12=最大输出电流mA I 500max =2.电网电压波动±10%，稳压系数05.0<S r 。
3.内阻Ω<1.00r4.工作温度２５~４０℃5.有过流保护电路，当负载电流超过１.５I max 时过流保护电路工作。
第2章 方案与论证直流稳压电源的基本原理：直流稳压电源一般由变压器(10:1)，整流电路，滤波电路及稳压电路组成。
其基本原理图如下所示：采用变压器、二极管、集成运放，电阻、稳压器、三极管等元器件。
220v 的交流电经变压器变压后变成电压值较小的电流，再经桥式整流电路和滤波电路形成直流，稳压部分采用串联型稳压电路。
比例运算电路的输入电压为稳定电压，且比例系数可调，所以其输出电压也可以调节：同时，为了扩大输出大电流，电压比较器集成运放输出端加晶体管，并保持射级输出形式，就构成了具有放大环节的串联型稳压电路。
直流稳压12v课程设计
直流稳压12v课程设计一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握直流稳压12V的基本原理、特点和应用。
技能目标要求学生能够运用所学知识分析和解决实际问题，具备一定的实验操作能力和故障排除能力。
情感态度价值观目标要求学生培养对科学探究的兴趣和热情，增强创新意识和团队合作精神。
二、教学内容本节课的教学内容主要包括直流稳压12V的基本原理、特点和应用。
首先，介绍直流稳压12V的定义和作用，使学生了解其在电子设备中的重要性。
其次，讲解直流稳压12V的工作原理，包括电源、稳压电路、负载等组成部分。
然后，分析直流稳压12V的特点，如稳定性、输出电流、响应速度等。
最后，通过实例介绍直流稳压12V在实际应用中的广泛用途。
三、教学方法为了提高教学效果，本节课将采用多种教学方法。
首先，采用讲授法，系统地传授直流稳压12V的基本原理和知识。
其次，运用讨论法，引导学生积极参与课堂讨论，提高学生的思维能力和解决问题的能力。
同时，采用案例分析法，通过分析实际案例，使学生更好地理解和掌握直流稳压12V的应用。
最后，进行实验教学，让学生亲自动手操作，培养实验操作能力和故障排除能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备适当的教学资源。
教材方面，选用《电子技术基础》等权威教材，为学生提供系统性的理论知识。
参考书方面，推荐《现代电子技术》等书籍，为学生提供丰富的课外阅读资料。
多媒体资料方面，制作精美的PPT课件，通过动画、图片等形式，生动展示直流稳压12V的相关知识。
实验设备方面，准备稳压电源、电阻、电容等实验器材，为学生提供实践操作的机会。
同时，利用网络资源，如电子技术论坛、学术期刊等，为学生提供更多的学习资源和交流平台。
五、教学评估本节课的教学评估方式包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度、提问回答等情况，占总评的30%。
±12V对称稳压电源设计
一、设计题目题目：±12V 对称稳压电源 二、设计任务 设计任务和技术指标：设计一个直流稳压线性电源，输入220V ，50Hz 的正弦交流信号，输出±12V 对称稳压直流电。
输出最大电流为1A ，输出纹波电压小于5mV,稳压系数小于错误！未找到引用源。
，输出内阻小于0.1Ω.并加输出保护电路。
三、原理电路和程序设计 电路原理方框图1．直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。
① 电源变压器T 的作用是将电网220V 的交流电压变换成整流滤波电路所需要的交流电压Ui 。
变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。
根据电路的需求，我们选择了±15V 10W 的变压器。
② 整流滤波电路：整流电路将交流电压Ui 变换成脉动的直流电压。
再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
我们选用了桥式整流滤波电路。
③三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。
其中固定式稳压器有7800和7900系列。
7800输出正电压，7900输出负电压，根据本设计要求，我们选用7812和7912。
2．稳压电流的性能指标及测试方法稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出、电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数。
①测量稳压电源输出的稳压值及稳压范围首先使调压器的输出为0V，通过示波器或万用表观测稳压电路的输出，然后调节调压器的输出，使输入到变压器的交流电压逐渐增加，当稳压电路输出的直流电压值不再随着调压器输出电压的增加而改变时，此时电路输出的直流电压值即为稳压电源的稳压值。
使稳压器输出在稳压值上的输入电压范围为稳压电路的稳压范围。
5V,12V直流稳压电源的设计
1。
晶体管串联型直流稳压电源1.1电路组成（1)电路图1-1晶体管稳压电路（2)框图图1—2框图1。
2工作原理图1-3稳压过程（1）电路各部分作用通过变压器的降压作用的到一个交流的低电压，然后通过桥式整流电路将交流的信号转换为单向脉动电压，在通过滤波电路来的到稳定的直流，其中通过晶体管来进行稳压。
最后有一个过载保护电路。
最后有一个分压电路输出电压。
（2）稳压原理我们结合图1—1来分析,当由于外界原因导致电压升高时，输出电压升高，此时由于电阻R7的分压作用，导致V B3升高，继而使得V C3减小，又因为V C3的等于V B2，使得V CE1增大，由于电路整体是一个串联型电路，所以使得Vo减小。
同理，当输出电压减小时,导致V B3减小,进而使得V C3增大，接着使得V CE1减小，继而使得V O增大。
从而达到了稳压效果。
1.3主要技术指标（1）输入电压：AC: ～220V（2）输出直流稳压：DC:3V、4。
5V、6V三档。
（3）输出直流电流：额定值150mA，最大值 300mA.(4）具有过载,短路保护，故障消除后自动恢复。
2. 直流稳压电源2。
1直流稳压电源的组成图2—1直流稳压电源组成2.1.1整流电路组成及原理整流电路的任务：交流电压转变为单向脉动的电压(图2—2）。
技术指标：衡量整流工作性能的参数输出电压平均值V O（AV）：反映整流电路将交流电压转换为直流电压的能力。
脉动系数S：反映整流输出电压中交流成分的大小，用来衡量整流电路输出平滑程度.S= V Or / V O（AV)图2-2整流波形常用单相整流电路分类：1、半波整流（图2—3)图2-3半波整流(1）工作原理：u2 〉0 时：二极管导通,忽略二极管正向压降，u o=u2u2<0时：二极管截止, u o=0注：分析时，把二极管当作理想元件,即正向导通电阻为零，反向电阻穷无穷大.(2）输出电压平均值（Uo），输出电流平均值（Io ）(图2—4）图2—4波形图（3）二极管上的平均电流及承受的最高反向电压（图2-5）图2—5承受最高电压二极管上的平均电流：I D= I O承受的最高反向电压:Umax=2U22.全波整流（图2-6）图2—6全波整流（1)工作原理变压器副边中心抽头，感应出两个相等的电压U2当U2正半周时: D1导通,D2截止。
12V直流稳压电源的课程设计实验报告
《模拟电子技术基础》课程设计实验报告1.内容摘要：本设计是关于±12V简易直流稳压电源的设计，论题方向是以单相桥式整流及三端集成稳压器为主，设计一台具有实用价值的小容量简易直流稳压电源。
要求：输入电压AC220V、输出电压±12V、输出电流1A、容量24W、输入端须设上电指示灯、输出端须具备短路和过流保护功能。
按照所学知识和相关指导书及补充的写作要求，综述了目前常用直流稳压电源的分类、各自适用范围及优缺点，完整详细地设计了±12V简易直流稳压电源电路，并对各组成部分的功能及工作原理进行了分析。
关键词：直流稳压电源；集成稳压器；小容量；设计；分析2 设计规范及任务1. 设计规范设计一个±12V简易直流稳压电源，满足：1．当输入电压在220V交流时，输出直流电压为±12V。
2．输出电流为1A，容量为24W。
3．输入端须设上电指示灯，输出端须具备短路和过流保护功能。
2. 设计任务1. 绘制出所设计的直流稳压电源的系统框图，并分析各组成部分的功能及工作原理。
2. 设计出每个功能方框图的具体电路图，并根据所提供的技术参数的要求，计算出电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。
具体参数要求：变压器的额定电压、额定电流、额定容量、电压比；整流元件的型号；电阻的阻值和功率；电容的容值和耐压以及类型；稳压块型号等。
3 要求掌握通过此集成直流稳压电源的设计，要求掌握：1. 选择变压器、整流二极管、滤波电容及三端集成稳压器来设计直流稳压电源。
2. 掌握直流稳压电源的调试及主要技术指标的测试方法3 各电路组成的工作原理及设计的采用3.1 指示电路指示电路为上电输入电源的有电指示，当稳压电源连接到市电AC220V后，有1红色电源指示灯亮。
此稳压电源为简易直流稳压电源，所以要求体积比较小。
如选用指示灯来指示会使得体积增大，所以一般均采用红色发光二极管来指示，这样体积小成本低。
12V直流稳压电源设计
模拟电子技术课程设计报告山东科技大学电子通信与物理学院日期: 2014 年 6 月27 日12V直流稳压电源设计一、设计功能概述许多家用电器设备的内部电路都要采用直流电源作为供电能源，如收音机，电视机，带微处理器控制的家电设备等都离不开这种电源，可见直流稳压电源在电子设备中起着主要作用。
本设计采用三端集成稳压器，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现12V电压稳定输出。
二、设计步骤1.原理分析一般直流稳压电源都使用AC220V市电作为电源，经过变压、整流、滤波后输送给稳压电路进行稳压，最终成为稳定的直流电源。
这个过程中的变压、整流、滤波、稳压等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将无法正常工作。
交流→①变压→②整流→③滤波→④稳压直流稳压电源框图①. 变压电路：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
②. 整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
③. 滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
④. 稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
2、电路设计（1）变压器1、变压器参数选择 U2=12v+3v=15v;考虑电网电压波动10% U2=15 *1.1=16.5v Ui：U2=220:16.5根据桥式滤波的特点有：U1=1.2U2 由此得到U1=19.8v由于I2=（1.5-2）I1，则I2=1.5A变压器副边功率=u2*i2=16.5*1.5=24.75W变压器的效率为0.7-0.8，则原边功率pi≥35.36W根据以上分析，可以选择副边电压17.V，输出电流1.5A，功率为40W的变压器（2）整流电路整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。
12V对称稳压电源设计
荆楚理工学院电子课程设计成果学院：电子信息工程学院班级学生姓名：学号：设计地点（单位）： D1102设计题目：±12V对称稳压电源设计完成日期： 2016年6月23日指导教师评语: _______________________________________________________________________________________________________________________ ______________________________________________________________________________________成绩(五级记分制):教师签名:±12V对称稳压电源设计一、设计任务与要求设计一个±12V对称稳压电源，实现其基本功能。
要求输入220V,50Hz的交流电，输出为±12V的对称稳压直流电，完成实际电路制作，测试相关电路参数，进一步掌握其基本原理。
二、方案设计与论证此设计要求设计一个双路输出12V稳压电源，该电源包含以下几个部分：变压器、整流桥、滤波电路、稳压电路、高频噪声静躁电路。
以上各部分的作用如下：变压器：变压器是将220V 50Hz的交流电压变换成整流电路所需要的交流电压。
整流桥：整流桥的作用是将交流电变成直流电，完成这一任务主要是靠整流二极管的单向导通作用。
滤波电路：滤波电路用于滤去整流输出电压中的纹波，一般由电抗原件组成。
稳压电路：将输出电压保持在一个稳定的数值。
高频噪声静躁电路：滤除电路中出现的高频噪声。
方案一：±12V对称稳压电源设计由输入、变压、整流、滤波、稳压、去噪声、输出几部分组成。
输入为220V 50Hz的正弦交流电，我们采用W7812和W7912三端集成稳压器组成的正、负双向直流电可以满足输出电压为±12V的要求。
整流电路采用的是单相桥式整流电路。
12V直流稳压电源设计
物理与电子工程学院《XXXXXXX》课程设计报告书设计题目：位置随动系统串联校正专业：电子信息科学与技术班级：09电科本1学生XX:学号:指导教师：年月日物理与电子工程学院课程设计任务书专业：班级：摘要随动系统是指系统的输出以一定的精度和速度跟踪输入的自动控制系统，并且输入量是随机的，不可预知的，主要解决有一定精度的位置跟随问题，如数控机床的刀具给进和工作台的定位控制，工业机器人的工作动作，导弹制导、火炮瞄准等。
在现代计算机集成制造系统（CIMC）、柔性制造系统（FMS）等领域，位置随动系统得到越来越广泛的应用。
位置随动系统要求输出量准确跟随给定量的变化，输出响应的快速性、灵活性和准确性为位置随动系统的主要特征。
本次课程设计以位置随动系统为例，研究控制系统的串联校正方法，并对位置随动系统校正前后的性能进行分析。
关键词：随动系统；串联校正；相角裕度；目录1 位置随动系统1.1 位置随动系统工作原理1.2 各部分传递函数1.3 位置随动系统结构1.4系统MATLAB建模1.5校正前系统仿真2 系统校正2.1 校正网络设计2.2 校正后系统仿真3 校正前后性能比较3.1 频域分析3.2 时域分析4 总结及体会参考文献1 位置随动系统1.1 位置随动系统工作原理位置随动系统通常由测量元件、放大元件、伺服电动机、测速发电机、齿轮系及绳轮等组成，采用负反馈控制原理工作，其原理图如图1所示。
图1 位置随动系统原理图在图1中测量元件为由电位器Rr和Rc组成的桥式测量电路。
负载固定在电位器Rc的滑臂上，因此电位器Rc的输出电压Uc和输出位移成正比。
当输入位移变化时，在电桥的两端得到偏差电压ΔU=Ur-Uc，经放大器放大后驱动伺服电机，并通过齿轮系带动负载移动，使偏差减小。
当偏差ΔU=0时，电动机停止转动，负载停止移动。
此时δ=δ,表明输出位移与输入位移相对应。
测速发电机反馈与L电动机速度成正比，用以增加阻尼，改善系统性能。
正负12V两路输出的直流稳压电源设计
设计摘要1．电子技术的发展趋势概括发展历史现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。
电力电子技术起始于五十年代末六十年代初的硅整流器件,其发展先后经历了整流器时代、逆变器时代和变频器时代,并促进了电力电子技术在许多新领域的应用。
八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高压和大电流于一身的功率半导体复合器件,表明传统电力电子技术已经进入现代电力电子时代。
直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流器把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V 交流电，变为稳定的直流电。
关键词：直流；稳压；变压（一）设计目的1、学习直流稳压电源的设计方法；2、研究直流稳压电源的设计方案；3、掌握直流稳压电源的稳压系数和内阻测试方法；（二）设计要求和技术指标1、技术指标：要求电源输出电压为±12V，输入电压为交流220V，最大输出电流为I omax=500mA。
2.设计方案（总体框图设计）2.1 电路原理直流稳压电源的工作流程如下：图2 . 1 . 1 直流稳压电源的设计电路框图图2 . 1 . 2 直流稳压电源的方框图结合图2.1.1、图2.1.2，我们得出直流稳压电源的工作原理：电路接入幅值为220V、频率为50Hz的u i，通过电源变压器，将220V的电压幅值调整为合适的电路工作压值u2。
通过电源变压器输送过来的交流电，再通过桥式整流电路BRIDGE，得到单方向全波脉动的直流电压。
由于单方向全波脉动的直流电压中含有交流成分，为了获得平滑的直流电压，在整流电路的后面加一个滤波电路，以滤去交流成分，电容C就起到这个作用；对于要求不高的电路，经过滤波后的直流电压可以直接应用，对于一些要求比较高的电路。
