地图投影及其变换
几种常用地图投影
一：等角正切方位投影(球面极地投影) 概念：以极为投影中心,纬线为同心圆，经线为辐射的直线，纬距由中心向外扩大。
变形:投影中央部分的长度和面积变形小，向外变形逐渐增大。
用途:主要用于编绘两极地区，国际1∶100万地形图。
二：等距正割圆锥投影概念：圆锥体面割于球面两条纬线。
变形:纬线呈同心圆弧，经线呈辐射的直线束。
各经线和两标纬无长度变形，即其它纬线均有长度变形，在两标纬间角度、长度和面积变形为负，在两标纬外侧变形为正。
离开标纬愈远，变形的绝对值则愈大。
用途:用于编绘东西方向长，南北方向稍宽地区的地图，如前苏联全图等。
三：等积正割圆锥投影概念:满足ｍｎ＝1条件，即在两标纬间经线长度放大,纬线等倍缩小，两标纬外情况相反。
变形:在标纬上无变形，两标纬间经线长度变形为正，纬线长度变形为负；在两标纬外侧情况相反。
角度变形在标纬附近很小，离标纬愈远，变形则愈大。
用途:编绘东西南北近乎等大的地区，以及要求面积正确的各种自然和社会经济地图。
四：等角正割圆锥投影概念：满足m=n条件，两标纬间经线长度与纬线长度同程度的缩小，两标纬外同程度的放大。
变形：在标纬上无变形，两标纬间变形为负，标纬外变形为正，离标纬愈远，变形绝对值则愈大。
用途：用于要求方向正确的自然地图、风向图、洋流图、航空图，以及要求形状相似的区域地图；并广泛用于制作各种比例尺的地形图的数学基础。
如我国在1949年前测制的1∶5万地形图，法国、比利时、西班牙等国家亦曾用它作地形图数学基础，二次大战后美国用它编制1∶100万航空图。
五：等角正切圆柱投影——墨卡托投影概念：圆柱体面切于赤道，按等角条件，将经纬线投影到圆柱体面上，沿某一母线将圆柱体面剖开，展成平面而形成的投影。
是由荷兰制图学家墨卡托（生于今比利时）于1569年创拟的，故又称（墨卡托投影）。
变形：经线为等间距的平行直线，纬线为非等间距垂直于经线的平行直线。
离赤道愈远，纬线的间距愈大。
纬度60°以上变形急剧增大，极点处为无穷大，面积亦随之增大，且与纬线长度增大倍数的平方成正比，致使原来只有南美洲面积1/9的位于高纬度的格陵兰岛，在图上比南美洲大。
地图投影第二章地图投影方法变形分类
１
２
ａ ｂ＝ｒ２
３
４
CHENLI
ａ> ｒ，ｂ＝ｒ ５
ａ≠ｂ≠ｒ ６
23
CHENLI
24
三、投影变形的性质和大小
长度比和长度变形：
投影面上一微小线段（变形椭圆半径）和球 面上相应微小线段（球面上微小圆半径，已按规 定的比例缩小）之比。
m表示长度比， Vm表示长度变形
m ds' ds
Vm m 1
Q（0，0），球面上的各点便以新极点Q为原点，以方
位角和天顶距 Z 表示其位置，从而构成球面极坐标系。
CHENLI
32
球面极坐标系
第二节 地理坐标
在地图测制中是把地球表面作为旋转椭球面处理。 地球椭球面上各点的位置，是以地理坐标即经度 和纬度来确定。经纬度是一种绝对的坐标系统。
P,P1—北、南极
CHENLI
2
地图投影，简单的说就是将参考椭球面上的元素 （大地坐标、角度和边长）按一定的数学法则化 算到平面上的过程。
x y
ff12((LL,,BB))
CHENLI
3
二、投影方式： 1.平行投影
CHENLI
4
2.透视投影
CHENLI
5
3. 广义投影
CHENLI
6
三、地图投影实质： 建立平面上的点（用平面直角坐标或极坐标
CHENLI
16
2. 投影变形的概念 地图投影不能保持平面与球面之间在
长度（距离）、角度（形状）、面积等方 面完全不变。
地球仪上经纬线网格和地图上比较:
CHENLI
17
球面经纬网经过投影之后，其几何特征 受到扭曲——地图投影变形：长度（距离）、 角度（形状）、面积。

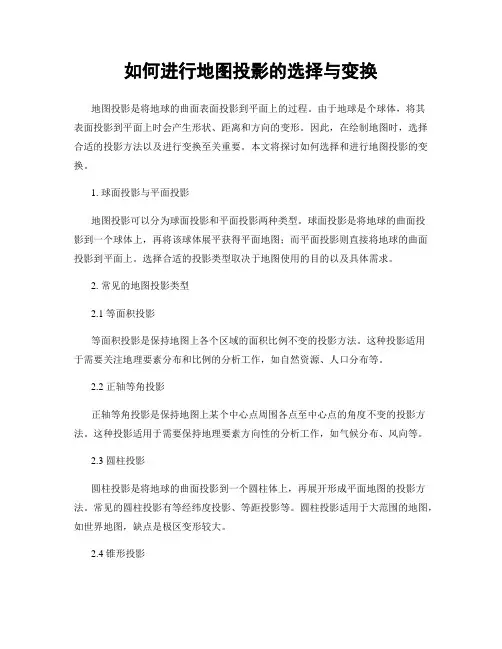

如何进行地图投影的选择与变换
如何进行地图投影的选择与变换地图投影是将地球的曲面表面投影到平面上的过程。
由于地球是个球体，将其表面投影到平面上时会产生形状、距离和方向的变形。
因此，在绘制地图时，选择合适的投影方法以及进行变换至关重要。
本文将探讨如何选择和进行地图投影的变换。
1. 球面投影与平面投影地图投影可以分为球面投影和平面投影两种类型。
球面投影是将地球的曲面投影到一个球体上，再将该球体展平获得平面地图；而平面投影则直接将地球的曲面投影到平面上。
选择合适的投影类型取决于地图使用的目的以及具体需求。
2. 常见的地图投影类型2.1 等面积投影等面积投影是保持地图上各个区域的面积比例不变的投影方法。
这种投影适用于需要关注地理要素分布和比例的分析工作，如自然资源、人口分布等。
2.2 正轴等角投影正轴等角投影是保持地图上某个中心点周围各点至中心点的角度不变的投影方法。
这种投影适用于需要保持地理要素方向性的分析工作，如气候分布、风向等。
2.3 圆柱投影圆柱投影是将地球的曲面投影到一个圆柱体上，再展开形成平面地图的投影方法。
常见的圆柱投影有等经纬度投影、等距投影等。
圆柱投影适用于大范围的地图，如世界地图，缺点是极区变形较大。
2.4 锥形投影锥形投影是将地球的曲面投影到一个锥体上，再展开形成平面地图的投影方法。
常见的锥形投影有等经纬度投影、等面积投影等。
锥形投影适用于小范围的地图，如州、省级地图，变形较小。
3. 投影变换投影变换是将地球的经纬度坐标转换为平面地图上的坐标。
常见的投影变换算法有墨卡托投影、高斯-克吕格投影等。
在选择投影变换算法时，需要考虑地图范围、方向和形状等因素，以保证准确性和可视化效果。
4. 地图投影选择原则4.1 根据地图使用目的选择根据地图的使用目的选择合适的投影类型。
如果需要了解地图上各个区域的面积比例，选择等面积投影；如果需要保持地理要素的方向性，选择正轴等角投影；如果需要绘制世界地图，选择圆柱投影。
4.2 考虑地图范围和变形根据地图的范围选择合适的投影方式，较大范围的地图适合采用圆柱投影，较小范围的地图适合采用锥形投影。

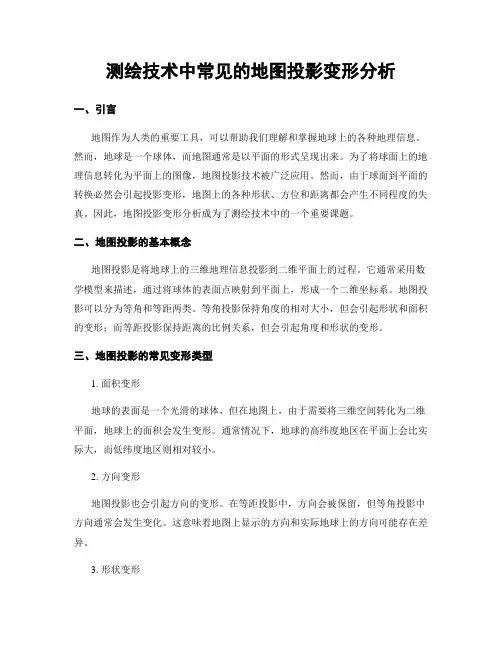

测绘技术中常见的地图投影变形分析
测绘技术中常见的地图投影变形分析一、引言地图作为人类的重要工具，可以帮助我们理解和掌握地球上的各种地理信息。
然而，地球是一个球体，而地图通常是以平面的形式呈现出来。
为了将球面上的地理信息转化为平面上的图像，地图投影技术被广泛应用。
然而，由于球面到平面的转换必然会引起投影变形，地图上的各种形状、方位和距离都会产生不同程度的失真。
因此，地图投影变形分析成为了测绘技术中的一个重要课题。
二、地图投影的基本概念地图投影是将地球上的三维地理信息投影到二维平面上的过程。
它通常采用数学模型来描述，通过将球体的表面点映射到平面上，形成一个二维坐标系。
地图投影可以分为等角和等距两类。
等角投影保持角度的相对大小，但会引起形状和面积的变形；而等距投影保持距离的比例关系，但会引起角度和形状的变形。
三、地图投影的常见变形类型1. 面积变形地球的表面是一个光滑的球体，但在地图上，由于需要将三维空间转化为二维平面，地球上的面积会发生变形。
通常情况下，地球的高纬度地区在平面上会比实际大，而低纬度地区则相对较小。
2. 方向变形地图投影也会引起方向的变形。
在等距投影中，方向会被保留，但等角投影中方向通常会发生变化。
这意味着地图上显示的方向和实际地球上的方向可能存在差异。
3. 形状变形球面到平面的投影过程会导致地图上的形状发生变形。
通常情况下，越靠近地图的中心地区，形状变形越小，而远离中心地区的地方形状变形越大。
4. 距离变形地图投影还会引起距离的变形。
在等角投影中，中心地区的距离会被保留，但远离中心地区的距离会被拉伸或压缩。
而在等距投影中，中心地区的距离会被拉伸或压缩，但远离中心地区的距离会被保留。
四、地图投影变形的影响地图投影变形对于地理信息的理解和分析具有一定程度的影响。
首先，地图投影的面积变形对于地理数据的统计和比较具有重要意义。
在进行面积比较时，需要注意不同地图投影所引起的面积变形，避免得出错误的结论。
其次，方向变形对于导航和测量等应用也有一定的影响。
地图投影的应用和变换
地图投影的应用和变换1. 引言地图投影是将地球的三维表面展示在平面上的一种转换方法。
由于地球是一个球体，而大部分的地图都是平面图，为了准确地表示地球表面上的地理信息，地图投影成为了不可或缺的工具。
本文将介绍地图投影的应用和变换。
2. 地图投影的意义和应用地图投影对于地理信息的准确传达非常重要，它可以帮助我们更好地理解和解读地球上的各种地理现象和空间关系。
以下是地图投影的主要应用领域：2.1 地理信息系统（GIS）地理信息系统（GIS）是一种用于收集、存储、分析、管理和展示地理信息的系统。
地图投影在GIS中广泛应用，用于将地球表面的地理信息转换为平面图，并进行空间分析和数据处理。
2.2 地图制作和导航地图投影在地图制作和导航中起着至关重要的作用。
通过地图投影，我们可以将地球上的各种地理特征准确地展示在地图上，使人们能够更好地理解和识别地理位置，并利用地图进行导航。
2.3 气象预报地图投影在气象预报中也扮演了重要角色。
通过将地球表面的气象数据投影到平面图上，气象学家们可以更好地分析和预测天气现象，为人们提供准确的天气预报。
2.4 城市规划和地理分析地图投影在城市规划和地理分析中也得到了广泛的应用。
通过将地球表面的地理数据转换为平面图，城市规划师和地理分析师可以更好地分析城市的发展趋势、交通规划等，并为城市规划和发展提供决策支持。
3. 常见的地图投影方法地图投影有多种方法，每种方法都有其特点和适用范围。
下面介绍几种常见的地图投影方法：3.1 圆柱投影圆柱投影是最常见的地图投影方法之一。
它将地球表面的经纬线投影到一个圆柱体上，然后再将圆柱体展开成平面图。
该投影方法在赤道周围的地区表现较好，但在离赤道较远的地区会出现形变。
3.2 锥形投影锥形投影是将地球表面的经纬线投影到一个圆锥体上，然后再将圆锥体展开成平面图。
该投影方法在中纬度地区表现较好，但在靠近两极地区会出现形变。
3.3 圆锥柱面投影圆锥柱面投影是将地球表面的经纬线投影到一个圆锥体和一个圆柱体上，然后将两个表面展开成平面图。
如何进行地图投影的变换与配准
如何进行地图投影的变换与配准地图投影的变换与配准是地理信息系统（GIS）中一个重要的环节。
地球是一个三维的球体，而我们的地图是平面的二维表示，因此需要将地球的曲面投影到平面上，以便于我们更好地理解和分析地理信息。
本文将探讨如何进行地图投影的变换与配准，以及其在GIS中的应用。
一、地图投影的基本原理地理表面的投影是将地球上的点和区域映射到平面上去，以便于呈现和分析。
在投影的过程中，我们需要选择合适的投影方法和参数，以保证地图的准确性和可视性。
1. 大地测量学与投影大地测量学是测量地球形状、尺寸和重力场的学科，它提供了地图投影的基础。
投影的目标是将地球表面的点映射到平面上，这需要选择适当的地理坐标系统和投影方法。
2. 坐标系统地理坐标系统是用于确定位置的标准，它由水平和垂直坐标组成。
水平坐标通常使用经度和纬度来表示，而垂直坐标则表示高程。
3. 投影方法地图投影的方法有很多种，常用的有等角、等积和等距投影等。
每种方法都有其适用的情况和缺点，选择合适的投影方法是确保地图准确性的关键。
二、地图投影的变换与配准地图投影的变换与配准是将不同投影坐标系统的地图进行转换和对齐的过程。
在GIS中，常常需要将不同尺度、不同投影和不同时间的地图配准在一起，以获得一致性的地理信息。
1. 变换地图投影的变换是将一个投影坐标系统转换为另一个投影坐标系统的过程。
变换通常涉及到坐标的缩放、旋转和平移等操作，以保证地图的几何特征一致。
2. 配准地图配准是将不同地图的空间参考对齐的过程。
在配准过程中，需要确定共同的地物特征或控制点，并通过地物匹配或空间变换的方式来实现对其的调整和对齐。
三、地图投影的应用地图投影在GIS中有着广泛的应用，它不仅仅是为了美化地图，更是提供准确地理信息的基础。
1. 地图显示与可视化地图投影可以改变地图的外观和形状，使得地理信息更加直观和可视化。
选择合适的投影方法和参数对于地图的可读性和信息表达至关重要。
2. 空间分析与决策支持地图投影的变换与配准为GIS的空间分析和决策支持提供了基础。
(完整)2.2地图投影的变形
比较
二、主方向和变形椭圆
1、主方向
主方向：两个在椭球面上正交的方向投影到平面上后仍
然正交，则这两个方向为主方向。
性质：主方向投影后具有最大和最小尺度比。
b
b’
a o
c a’ Io\′
c’dBiblioteka d’2、变形椭圆取地面上一个微分圆（小到可忽略地球曲面的影响， 把它当作平面看待），它投影到平面上通常会变为椭圆， 通过对这个椭圆的研究，分析地图投影的变形状况。这 种图解方法就叫变形椭圆。
= 0 不变 > 0 变大 < 0 变小
四、面积比和面积变形 1、面积比
投影平面上一微小面积dF′与椭球体面上相应 的微小面积dF之比。
据阿波隆尼定理，有 m2 + n2 = a2 + b2
m·n·sinq = a·b
面积比是变量，随位置的不同而变化。
2、面积变形
投影平面上一微小面积dF′与椭球体面上相 应的微小面积dF之差值同这微分面积dF之比 。
地图投影变形的分布规律
任何地图都有投影变形； 不同区域大小的投影其投影变形不同； 地图上存在没有变形的点（或线）； 距没有变形的点(或线)愈远，投影变形愈大，反之亦然； 地图投影反映的实地面积越大，投影变形越大，反之越小。
X ' m 为经线长度比； Y ' n
X
Y
X'm
X
Y'n Y
为纬线长度比
VP=（ dF′- dF ）/ dF= dF′/ dF –1=P-1
= 0 不变 > 0 变大 < 0 变小
五、角度变形
投影面上任意两方向线的夹角与椭球体面上相 应的两方向线的夹角之差，称为角度变形。
测量学与地图学(第七章)
ds ' m ds
Vm m 1
= 0 不变 > 0 变大 < 0 变小
2)面积变形 面积比和面积变形： 投影平面上微小面积（变形 椭圆面积）dF′与球面上相应的微小面积（微小圆面 积）dF之比。
P 表示面积比 Vpቤተ መጻሕፍቲ ባይዱ表示面积变形
dF’
πa * r * b * r
P=
dF
=
π r2
= a*b
其中，等距投影是在特定方向上没有长度变形的任 意投影（m=1）。
§3
一.
地图投影的选择
地图投影的选择依据
1.制图区域的地理位置、形状和范围
2.制图比例尺
3.地图的内容
4.出版方式
1.制图区域的地理位置、形状和范围
2.制图比例尺
不同比例尺地图对精度要求不同，投影亦不同。 大比例尺地形图，对精度要求高，宜采用变形 小的投影。
测量学与地图学
电子教案
第七章、地图投影
第七章、地图投影
§1 、地图投影及其变形
§2 、地图投影的分类
§3 、地图投影的选择
§4 、地图投影的判别
§1 、地图投影及其变形
一 、地图投影
按照一定的数学法则，将地球椭球面上的经纬网转换 到平面上，使地面点位的地理坐标 （λ、φ） 与地图上相 对应点位的平面直角坐标（x,y） 或极坐标 (δ,ρ)间，建立 起一一对应的函数关系：
③等距割圆锥投影
条件：m = 1 ;
原苏联出版的苏联全图，采用(j1 = 47 ° ； j2 = 62 °)的该投影。
3. 伪圆锥投影
由法国彭纳（R. Bonne）在圆锥投影的基础上，根据某些 条件改变经线形状设计而成，故又称彭纳投影(等积投影)。
如何进行地图的投影变换
如何进行地图的投影变换地图投影是将地球的曲面投影到平面上，以便我们更好地观察和使用地图。
在地理学和地图制作领域，地图投影是一个重要的工具，在不同目的下有不同的投影方法。
本文将探讨如何进行地图的投影变换，以及一些常见的投影方法。
投影变换是将地球表面的三维地理坐标映射到二维地图上的过程。
由于地球是一个近似于椭球体的三维曲面，所以无法直接将其映射到平面上，这就需要借助地图投影来进行变换。
地图投影有很多种方法，每种方法都有其独特的优点和限制，选择适合的投影方法需要考虑到不同需求和协调地图上的各个元素。
常见的地图投影方法包括等面积投影、等角投影、方位投影和圆柱投影等。
等面积投影能够保持地图上各个区域的面积比例，使得地图上的面积变换后仍然保持一致。
等角投影则能够保持地图上各个点之间的角度不变，这在导航和测量等领域非常有用。
方位投影则以某一个点或一条线为中心，将地图上所有点的方向投影到平面上。
圆柱投影则将地球表面覆盖到一个圆柱体上，再将该圆柱体展开到平面上。
在进行地图投影变换时，也需要考虑所选投影方法的适用范围和限制。
例如，某些投影方法只适用于特定的纬度范围，而有些方法可能会导致地图上的形状发生扭曲或伸缩。
因此，在选择投影方法时，需要根据具体需求和要展示的地理位置进行综合考虑。
此外，地图投影变换还需要考虑到地图的缩放因子和投影面的形状。
缩放因子是指地图上的距离与地球表面对应位置上的距离之比。
为了保持地图的精确性，需要根据地图的比例尺和投影方法确定正确的缩放因子。
而投影面的形状则决定了地图上不同区域的畸变程度，例如方形投影面可能导致地图上极地区域的畸变增加。
在进行地图投影变换时，还需要考虑到地图的坐标系统和地理坐标的转换。
地图的坐标系统是描述地图上点的位置的一种系统，例如经纬度和平面坐标系统等。
地理坐标的转换则是将地球上的经纬度坐标转换为平面地图上的坐标，这可以通过一系列的数学计算和公式来实现。
综上所述，地图投影变换是将地球表面的三维地理坐标映射到平面上的过程。
地图投影分类与变换.
地图投影分类与变换1.地图投影的分类投影的种类很多，分类方法不尽相同，通常采用的分类方法有两种：一是按变形的性质进行分类：二是按承影面不同（或正轴投影的经纬网形状）进行分类。
（1）按变形性质分类按地图投影的变形性质地图投影一般分为：等角投影、等（面）积投影和任意投影三种。
等角投影：没有角度变形的投影叫等角投影。
等角投影地图上两微分线段的夹角与地面上的相应两线段的夹角相等，能保持无限小图形的相似，但面积变化很大。
要求角度正确的投影常采用此类投影。
这类投影又叫正形投影。
等积投影：是一种保持面积大小不变的投影，这种投影使梯形的经纬线网变成正方形、矩形、四边形等形状，虽然角度和形状变形较大，但都保持投影面积与实地相等，在该类型投影上便于进行面积的比较和量算。
因此自然地图和经济地图常用此类投影。
任意投影：是指长度、面积和角度都存在变形的投影，但角度变形小于等积投影，面积变形小于等角投影。
要求面积、角度变形都较小的地图，常采用任意投影。
（2）按承影面不同分类按承影面不同，地图投影分为圆柱投影、圆锥投影和方位投影等（图1）。
图1 方位投影、圆锥投影和圆柱投影示意图①圆柱投影它是以圆柱作为投影面，将经纬线投影到圆柱面上，然后将圆柱面切开展成平面。
根据圆柱轴与地轴的位置关系，可分为正轴、横轴和斜轴三种不同的圆柱投影，圆柱面与地球椭球体面可以相切，也可以相割（图2a）。
其中，广泛使用的是正轴、横轴切或割圆柱投影。
正轴圆柱投影中，经线表现为等间隔的平行直线（与经差相应），纬线为垂直于经线的另一组平行直线（图2b）。
图2 圆柱投影的类型及其投影图形②圆锥投影它以圆锥面作为投影面，将圆锥面与地球相切或相割，将其经纬线投影到圆锥面上，然后把圆锥面展开成平面而成。
这时圆锥面又有正位、横位及斜位几种不同位置的区别，制图中广泛采用正轴圆锥投影（图3）。
在正轴圆锥投影中，纬线为同心圆圆弧，经线为相交于一点的直线束，经线间的夹角与经差成正比。
测绘技术中如何进行地图投影的选择与变换
测绘技术中如何进行地图投影的选择与变换地图投影是测绘技术中的一个重要环节，它将地球上的三维地理信息转换为二维地图，方便人们阅读和使用。
然而，由于地球是一个椭球体而非一个平面，所以对地球表面进行投影变换是不可避免的。
在实际应用中，选择合适的投影方式以及进行投影变换是至关重要的。
一、地图投影选择的基本原则地图投影选择的基本原则是根据使用需求和地理特征来确定。
首先，我们需要考虑使用地图的目的和应用范围。
例如，如果用于海洋航行，就需要选择能够保持航线真实性质的等角投影；如果用于地理信息系统分析，就需要选择能够保持面积和形状相对真实的等积投影。
其次，需要考虑地理特征，如纬度范围、地形复杂度等。
因为不同的投影方式会对这些特征产生不同的失真效果。
二、常用的地图投影方式1.等角投影：等角投影是保持角度真实性的投影方式，它保持了地球上任意两点之间的角度关系。
其中最常用的是墨卡托投影，它将地球投影为一个矩形图形。
墨卡托投影适用于大范围的地图制作，如全球地图或大洲地图。
2.等积投影：等积投影是保持面积相对真实的投影方式，即在二维平面上保持地球上任意区域的面积比例。
其中最常用的是兰勃托投影，它将地球投影为一个圆形图形。
兰勃托投影适用于地理分析和区域规划等应用。
3.等距投影：等距投影是保持距离真实性的投影方式，即在二维平面上保持地球上任意两点之间的距离比例。
其中最常用的是矩形方位投影，它将地球投影为一个矩形图形。
矩形方位投影适用于航空航天和军事测绘等应用。
三、地图投影变换的方法在选择了适合的地图投影方式之后，还需要进行地图投影变换，将地球表面上的三维坐标转换为平面上的二维坐标。
常见的变换方法有以下几种：1.正算法：正算法是由地球表面的球面坐标计算得到平面坐标的过程。
它是通过将地球表面上的经度和纬度转换为平面上的投影坐标来实现的。
2.反算法：反算法是由平面坐标反推地球表面坐标的过程。
它是通过将平面上的投影坐标反向转换为地球表面上的经度和纬度来实现的。
测绘技术中的地图投影变换方法和技巧
测绘技术中的地图投影变换方法和技巧地图投影变换方法和技巧在测绘技术中扮演着重要的角色，它们帮助我们更准确地表示地球表面的特征和地理信息。
本文将探讨地图投影变换的一些常见方法和技巧，并介绍它们的应用领域。
一、地图投影变换方法1. 地理坐标投影法地理坐标投影法是将地球表面上的点的经纬度坐标转换为直角坐标系中的点，并在投影平面上绘制。
常见的地理坐标投影法有墨卡托投影、兰勃托投影和极射赤面投影。
墨卡托投影在航海和航空等领域广泛应用，兰勃托投影则常用于世界地图的制作。
2. 平行圆柱投影法平行圆柱投影法是将地球表面上的点的经纬度坐标转换为柱面上的点，并绘制在平行的纬圆上。
该方法在制作地区地图和通用地图时常被采用，如高程图和地形图。
3. 等角圆锥投影法等角圆锥投影法是将地球表面上的点的经纬度坐标转换为圆锥面上的点，并绘制在圆锥面上。
该方法在制作区域地图和城市地图中应用广泛，能够保持角度的一致性，减小形变。
二、地图投影变换技巧1. 形变分析和修正地图投影变换过程中常伴随着形变，即在将地球表面上的曲面映射为平面时，无法完全保持角度、面积和距离的一致性。
因此，在投影变换前需要进行形变分析，并采取相应的修正措施。
常用的修正技巧有地理纠正、重心纠正和形变调和。
2. 数据采样和插值在地图投影变换中，数据的采样和插值是非常重要的环节。
采样是指根据原始数据的空间分布特征，选择一些具有代表性的点作为投影变换的参考点。
插值是指通过已知的参考点，推算并填充其他位置的数据，以完成整个地图的绘制。
三、地图投影变换的应用领域1. 地图制图和地图更新地图投影变换是制作地图的基础环节，它能够将地球表面的实际特征转化为平面上的图像，使得人们能够更直观地了解地理信息。
同时，地图投影变换也可应用于地图的更新，获取最新的地理数据并更新到地图上。
2. 地质勘探和开采地图投影变换在地质勘探和开采领域也有广泛的应用。
地质构造的识别和测量需要进行地图投影变换，以便更清晰地呈现地质特征和地下资源的分布。
地图投影的概念方法和变形及分类依据
地图投影的概念方法和变形及分类依据地图投影变形是球面转化成平面的必然结果，没有变形的投影是不存在的。
对某一地图投影来讲，不存在这种变形，就必然存在另一种或两种变形。
但制图时可做到:在有些投影图上没有角度或面积变形;在有些投影图上沿某一方向无长度变形。
一、地图投影的概念地球椭球体表面是个曲面，而地图通常是二维平面，因此在地图制图时首先要考虑把曲面转化成平面。
然而，从几何意义上来说，球面是不可展平的曲面。
要把它展成平面，势必会产生破裂与褶皱。
这种不连续的、破裂的平面是不适合制作地图的，所以必须采用特殊的方法来实现球面到平面的转化。
球面上任何一点的位置取决于它的经纬度，所以实际投影时首先将一些经纬线交点展绘在平面上，并把经度相同的点连接而成为经线，纬度相同的点连接而成为纬线，构成经纬网。
然后将球面上的点按其经纬度转绘在平面上相应的位置。
由此可见，地图投影就是研究将地球椭球体面上的经纬线网按照一定的数学法则转移到平面上的方法及其变形问题。
其数学公式表达为:χ=f1(λ，φ)y=f2(λ，φ)(2-1)根据地图投影的一般公式，只要知道地面点的经纬度(λ，φ)，便可以在投影平面上找到相对应的平面位置(χ，у)，这样就可按一定的制图需要，将一定间隔的经纬网交点的平面直角坐标计算出来，并展绘成经纬网，构成地图的"骨架"。
经纬网是制作地图的"基础"，是地图的主要数学要素。
二、地图投影的基本方法地图投影的方法，可归纳为几何透视法和数学解析法两种。
1.几何透视法几何透视法是利用透视的关系，将地球体面上的点投影到投影面(借助的几何面)上的一种投影方法。
如假设地球按比例缩小成一个透明的地球仪般的球体，在其球心或球面、球外安置一个光源，将球面上的经纬线投影到球外的一个投影平面上，即将球面经纬线转换成了平面上的经纬线。
几何透视法是一种比较原始的投影方法，有很大的局限性，难于纠正投影变形，精度较低。
3地图投影及其判别与变换
24
• （2）等变形线
• 等变形线 投影面上变形值相等的点的连线。用来 显示地图投影变形的大小和分布状况。不同投影 有不同形状的等变形线
s i n ( ' ) a b t a n 将两式相除，得： c o s c o s ' a
sin( ') ab sin( ') ab
显然当（ + ′ ）= 90°时，右 a b s i n ( ' ) s i n ( ' )端取最大值，则最大方向变形： a b
11
极值长度比和主方向
– 极值长度比 投影后,保持正 交的一对直径即构成变形椭 圆的长短轴。称为极大和极 小长度比。 – 通常用ａ和ｂ表示，是个变 量，在不同点上其值不等； 在同一点上也随方向不同而 变化。
12
– 经纬线为正交，经线长度比（ｍ）和纬 线长度比（ｎ）即为极大和极小长度比。 – 经纬线投影后不正交，其交角为θ，则 ｍ、ｎ和ａ、ｂ之间具有下列关系： m2＋n2＝ａ2＋ｂ2 mnsinθ＝ａｂ （ａ＋ｂ）2＝m2＋n2＋2mnsinθ （ａ－ｂ）2＝m2＋n2－2 mnsinθ

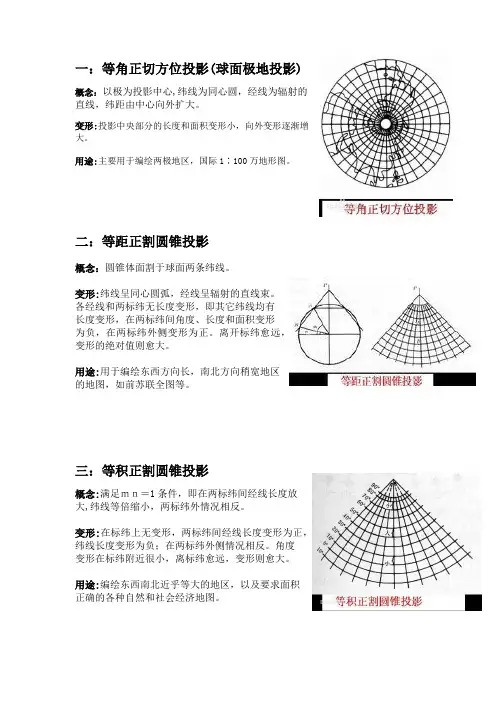

• P102 常用投影的等变形线分布
d F' π a b P 2 ab d F π l
Vp p 1
= 0 不变 > 0 变大 < 0 变小
P = a· b = m ·n P = m ·n ·sinq
(q = 90) (q ≠ 90)
面积比是变量，随位置的不同而变化。
地图制图中的投影变换与校正
地图制图中的投影变换与校正地图是人们认识和理解地球的重要工具，而要制作准确的地图就需要进行投影变换与校正的处理。
投影变换是将地球的曲面投影到平面上的过程，而校正则是通过修正投影变换中的误差，使得地图更贴近真实地球的形貌和尺度。
一、投影变换在地图制图中，由于地球是一个凹凸不平的曲面，无法直接用平面表示，因此需要进行投影变换。
投影变换的目的是将地球的表面投影到平面上，并保持地面上的角度、形状和面积等特性。
不同的投影方法会导致地图上的形状、大小和方向产生变化。
常见的投影方法有圆柱投影、圆锥投影和平面投影。
圆柱投影是将地球的表面投影在圆柱体上，再展开成平面图，适用于赤道附近的地区；圆锥投影是将地球的表面投影在圆锥体上，再展开成平面图，适用于高纬度地区；平面投影则是将地球的表面直接投影到平面上，适用于局部地区的制图。
不同的投影方法有不同的优势和局限性。
比如，圆柱投影能够保持地面上的角度和形状特性，但在极地地区会出现严重的形变；圆锥投影则能够较好地保持地球的形状和面积特性，但在赤道附近会有较大的形变；平面投影具有保持局部地区地面特性的优势，但在远离中心点的地方会产生较大的形变。
二、校正由于投影变换会导致地图上的形状、大小和方向等产生变化，因此需要进行校正，使地图更符合实际地球的形貌和尺度。
校正的方法主要有拓扑校正和尺度校正。
拓扑校正是指通过修正地图上的形状和角度，使之与现实地球的形貌一致。
拓扑校正主要包括平移、旋转和形变等操作。
平移是将地图上的点移动到正确的位置，以修正地图的位置偏差；旋转则是将地图旋转到正确的方向，以修正地图的旋转偏差；形变是通过缩放地图上的特定区域，使其更符合真实地球的形貌。
尺度校正是指通过修正地图上的比例尺，使之与实际地球的尺度一致。
尺度校正主要包括线性校正和面积校正。
线性校正是通过拉伸或压缩地图上的线段，使其长度与实际距离一致；面积校正则是通过拉伸或压缩地图上的面积，使其面积与实际区域一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地图投影及其变换
一、实验目的
1.掌握地图投影变换的基本原理与方法
2.熟悉ArcView中投影的应用及投影变换的方法、技术
3.了解地图投影及其变换在实际中的应用
二、实验准备
1.软件准备： ARCVIEW
2.资料准备：
三、实验内容及步骤、方法
1投影的应用
a.运行ArcView，打开一个视图（view），并向视图中添加数据。
（数据可以从ArcView的安装目录如D:\ESRI\ESRIDATA中找到，比如我们打开一幅美国地图）。
b.从View菜单选择Properties菜单项
c.在出现的对话框中看是否已经为视图指定了投影（如果有投影，则会出现投影名称）。
如没有设置投影，注意要将MapUnits设置为decimal degrees（十进制度小数）。
如已设置投影，就不要将MapUnits设置为decimal degrees。
d.单击图中的Projection按钮，将出现如下图对话框。
图中上部有两个单选按钮，默认选择是Standard。
这是ArcView预设的一些标准投影。
可以在Categeory下拉框中选择投影区域或投影面，在Type下拉框中选择相应的投影类型。
例如：在Categeoy中选择Projections
of the Unites States（美国区域的投影），而在Type中选择Lambert Conformal Conic（North America），（适于北美地区的兰伯特等角圆锥投影），就可以得到结果。
也可以选择自己定义投影参数，这时要选择Custom单选按钮，此时我们就可以在projection下拉框中指定投影类型，在Spheroid下拉框中指定椭球，并根据所选的投影修改投影参数。
需要指出的是，这样的自定义投影只是在ArcView提供的投影类型中修改相应的参数，而并不是定义新的投影方式。
尽管ArcView提供了许多投影方式和椭球，但并不是所有的投影类型和椭球都有，像我国常用的高斯-克吕格投影及80坐标系所使用的IAG-75椭球就没有。
e.上述的做法只是为视图（View）指定了投影，而数据并没有发生改
变。
也就是说数据是在被添加到视图时才被投影，显示在屏幕上，当你关掉当前视图，重新建立一个视图，并将原来的数据添加进来时，你会发现它们并没有被投影，也就是说刚才的操作对数据并没有影响。
如果你要将数据真正进行投影变换，就必须将数据重新存储，使新数据保有投影变换后的投影信息。
这时可以这样做：选中要存储的数据层（单击窗口左边数据目录中的该层，使其处于激活状态）；单击Theme菜单，选取Convert to shapeFile菜单项。
将数据重新保存。
2 ArcView中的数据格式转换：
在ArcView中数据格式转换是依靠ArcView提供的一些工具软件和菜单命令来完成的。
主要有以下一些：
在开始菜单中选取“程序/ESRI/ArcView Gis 3.2a”。
其中Import和Import71是将e00数据转换为coverage数据的。
MIF to Shape是将Mapinfo的mif文件转换为Shpefile的。
SDTS Point to Arc和SDTS Raster to Grid是将SDTS（空间数据交换标准）的数据转换为Arc/Info的数据的。
Shape DXF Converter是将Shapefile转换为AutoCAD的dxf文件的。
打开ArcView，有一些菜单命令可以用来做数据格式转换。
五个菜单项可以用来做数据格式的转换。
即将ArcView打开的数据转换为Shapefile，3D Shapefile，将Grid数据转换为Tin 数据，将其他的数据转换为Grid，或是重新存储数据集。
需要指出的是上述菜单需要在File菜单中选取Extensions子菜单，并在弹出的对话框中选中3D analysis和spatial analysis模块。
在Arcview中还有一些其它的菜单功能可以作数据格式的转换。
其中Import Data Source是将外部数据文件导入到ArcView 中，而Export Data Sourec则相反，是将ArcView的数据导出到外部数据文件中。
四、实验报告要求
作出书面报告，包括原理、过程和结果。
