扫描线多边形填充算法扫描线多边形填充算法(Scanline Polygon Fill Algorithm)是一种计算机图形学中广泛使用的算法,用于将一个封闭的多边形形状涂色填充。

它通过扫描线的方式,从上到下将多边形内的像素按照预设的填充颜色来进行填充。

本文将详细介绍扫描线多边形填充算法的原理、流程和实现细节。

1.算法原理:扫描线多边形填充算法基于扫描线的思想,在水平方向上扫描每一行像素,并检测多边形边界与扫描线的交点。

通过将扫描线从上到下扫过整个多边形,对于每一行像素,找出与多边形边界交点的水平线段,然后根据填充颜色将像素点进行填充。

2.算法流程:-找出多边形的最小和最大Y坐标,确定扫描线的范围。

-从最小Y坐标开始,到最大Y坐标结束,逐行进行扫描。

-对于每一行,找出与多边形边界交点的水平线段。

-根据填充颜色,为每个水平线段上的像素点进行填充。

3.算法实现:-首先,需要根据给定的多边形描述边界的顶点坐标,计算出每条边的斜率、最小和最大Y值以及每条边的X坐标交点。

-然后,对于每一扫描线,找出与多边形边界交点的水平线段,即找出交点的X坐标范围。

-最后,根据填充颜色,将该范围内的像素点进行填充。

4.算法优化:- 针对复杂多边形,可以使用活性边表(AET,Active Edge Table)来管理边界信息,加快查找交点的速度。

-可以使用桶排序来排序边界事件点,提高扫描速度。

-根据多边形边的特征,对算法进行优化,减少不必要的计算和内存消耗。

5.算法应用:-扫描线多边形填充算法广泛应用于计算机图形学中的图形渲染、图像处理等领域。

-在游戏开发、CAD绘图、虚拟现实等应用中,扫描线多边形填充算法被用于快速绘制和渲染复杂多边形。

总结:扫描线多边形填充算法是一种经典的计算机图形学算法,通过扫描线的方式对多边形进行填充。

它可以高效地处理各种形状的多边形,包括凸多边形和凹多边形。

算法虽然简单,但在实际应用中具有广泛的用途。

计算机图形学——多边形的扫描转换(基本光栅图形算法)

计算机图形学——多边形的扫描转换(基本光栅图形算法)

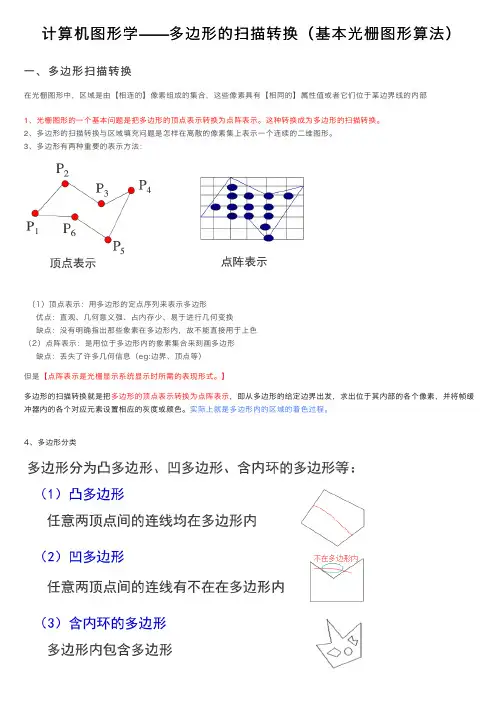

计算机图形学——多边形的扫描转换(基本光栅图形算法)⼀、多边形扫描转换在光栅图形中,区域是由【相连的】像素组成的集合,这些像素具有【相同的】属性值或者它们位于某边界线的内部1、光栅图形的⼀个基本问题是把多边形的顶点表⽰转换为点阵表⽰。

这种转换成为多边形的扫描转换。

2、多边形的扫描转换与区域填充问题是怎样在离散的像素集上表⽰⼀个连续的⼆维图形。

3、多边形有两种重要的表⽰⽅法:(1)顶点表⽰:⽤多边形的定点序列来表⽰多边形优点:直观、⼏何意义强、占内存少、易于进⾏⼏何变换缺点:没有明确指出那些象素在多边形内,故不能直接⽤于上⾊(2)点阵表⽰:是⽤位于多边形内的象素集合来刻画多边形缺点:丢失了许多⼏何信息(eg:边界、顶点等)但是【点阵表⽰是光栅显⽰系统显⽰时所需的表现形式。

】多边形的扫描转换就是把多边形的顶点表⽰转换为点阵表⽰,即从多边形的给定边界出发,求出位于其内部的各个像素,并将帧缓冲器内的各个对应元素设置相应的灰度或颜⾊。

实际上就是多边形内的区域的着⾊过程。

4、多边形分类⼆、X扫描线算法X扫描线算法填充多边形的基本思想是按扫描线顺序,计算扫描线与多边形的相交区间,再⽤要求的颜⾊显⽰这些区间的象素,即完成填充⼯作。

区间的端点可以通过计算扫描线与多边形边界线的交点获得。

如扫描线y=3与多边形的边界相交于4点(2,3)、(4,3)、(7,3)、(9,3)这四个点定义了扫描线从x=2到x=4,从x=7到x=9两个落在多边形内的区间,该区间内像素应取填充⾊。

算法的核⼼是按x递增顺序排列交点的x坐标序列。

由此可得到扫描线算法步骤如下:算法步骤:1.确定多边形所占有的最⼤扫描线数,得到多边形定点的最⼩最⼤值(y min和y max);2.从y min到ymax每次⽤⼀条扫描线进⾏填充;3.对⼀条扫描线填充的过程分为四个步骤:a)求交点;b)把所有交点按递增顺序排序;c)交点配对(第⼀个和第⼆个,第三个和第四个);d)区间填⾊。

描述多边形扫描转换的扫描线算法的基本步骤

描述多边形扫描转换的扫描线算法的基本步骤

描述多边形扫描转换的扫描线算法的基本步骤多边形扫描转换是计算机图形学中一种常用的算法,用于将输入的多边形进行转换和填充。

其基本步骤包括初始化,活性边表的生成,活性边表的更新和扫描线的处理。

1.初始化首先,需要根据输入的多边形构造一个扫描线填充的边表。

这包括对多边形顶点的排序、计算多边形中的水平线交点,并将边表中的数据初始化为初始值。

2.活性边表的生成活性边表是用来存储和管理与扫描线相交的边的数据结构。

生成活性边表的过程包括两个步骤:-遍历多边形的每一条边,将边与当前扫描线的位置进行比较,如果两者相交,则将这条边添加到活性边表中。

-对活性边表中的边按照交点的水平位置进行排序。

这里可以使用插入排序等算法。

3.活性边表的更新活性边表需要在每次扫描线移动时进行更新。

这包括对活性边表中的边进行更新,以反映新的交点或边的状态的变化。

-对于与当前扫描线相交的边,需要计算其交点,并更新到活性边表中。

-对于已经处理完的边或超出当前扫描线范围的边,从活性边表中移除。

4.扫描线的处理在每次扫描线移动时,需要对当前的活性边表进行处理。

这包括两个子步骤:-将活性边表中的边按照两两成对的方式遍历,找到当前扫描线和这两条边所定义的三角形的上顶点和下顶点。

-将这个三角形的内部填充,并进行显示或存储等处理。

5.继续扫描线的移动在处理完一条扫描线后,需要将扫描线的位置向上移动一个单位,并继续执行第3步和第4步,直到所有的扫描线都被处理完毕。

总结:多边形扫描转换的基本步骤包括初始化、活性边表的生成、活性边表的更新和扫描线的处理。

这个算法通常用于实现对多边形的填充。

在每次扫描线移动时,活性边表需要进行更新,以反映新的交点或变化的边的状态。

扫描线的处理包括遍历活性边表中的边,并根据扫描线和这两条边所定义的三角形的顶点来进行填充。

最后,重复执行扫描线的移动和对活性边表的更新和处理,直到所有的扫描线都被处理完毕。

多边形的扫描转换算法

多边形的扫描转换算法

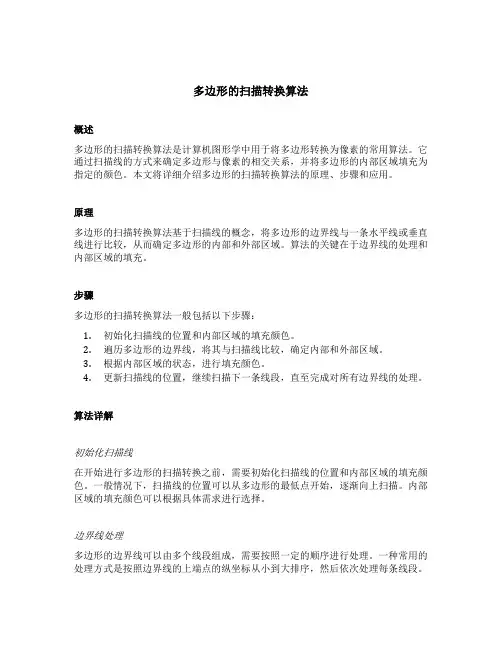

多边形的扫描转换算法概述多边形的扫描转换算法是计算机图形学中用于将多边形转换为像素的常用算法。

它通过扫描线的方式来确定多边形与像素的相交关系,并将多边形的内部区域填充为指定的颜色。

本文将详细介绍多边形的扫描转换算法的原理、步骤和应用。

原理多边形的扫描转换算法基于扫描线的概念,将多边形的边界线与一条水平线或垂直线进行比较,从而确定多边形的内部和外部区域。

算法的关键在于边界线的处理和内部区域的填充。

步骤多边形的扫描转换算法一般包括以下步骤:1.初始化扫描线的位置和内部区域的填充颜色。

2.遍历多边形的边界线,将其与扫描线比较,确定内部和外部区域。

3.根据内部区域的状态,进行填充颜色。

4.更新扫描线的位置,继续扫描下一条线段,直至完成对所有边界线的处理。

算法详解初始化扫描线在开始进行多边形的扫描转换之前,需要初始化扫描线的位置和内部区域的填充颜色。

一般情况下,扫描线的位置可以从多边形的最低点开始,逐渐向上扫描。

内部区域的填充颜色可以根据具体需求进行选择。

边界线处理多边形的边界线可以由多个线段组成,需要按照一定的顺序进行处理。

一种常用的处理方式是按照边界线的上端点的纵坐标从小到大排序,然后依次处理每条线段。

对于每条线段,通过比较线段的上端点和下端点的纵坐标与扫描线的位置,可以确定线段与扫描线的相交关系。

根据线段的斜率可以进一步确定线段与扫描线的交点。

内部区域填充确定了线段与扫描线的相交关系后,就可以确定内部和外部区域。

一般情况下,内部区域被定义为线段上方的区域,而外部区域被定义为线段下方的区域。

根据内部区域的状态,可以进行填充颜色。

如果内部区域是连续的,则可以使用扫描线的颜色进行填充。

如果内部区域有间隙,则需要采用其他填充算法,如边界填充算法或种子填充算法。

更新扫描线处理完当前线段后,需要更新扫描线的位置,继续扫描下一条线段。

一般情况下,扫描线的位置会逐渐向上移动,直至到达多边形的最高点。

应用多边形的扫描转换算法在计算机图形学中有广泛的应用。
