接线方式的不同,直接关系到变压器的运行性能, 制造和运行的经济性.下面介绍两种常用连接方式的优缺 点:
一.Y/Y接线(包括Y/Y0)优缺点: 1.Y形和△形相比,在承受同样线电压情况下,Y形的
每相线圈承受的电压较小,故在制造上的绝缘材料较少, 二由于每相流过的电流较大(Y形相电流等用线电流)选用 导线截面较粗,故线圈的机械强度较好,较能耐受短路时 的机械力。
一台变压器运行中带上额定电压，铁心饱和后电流 再增加,并不能使铁心里的磁通增加多少，磁通是平顶 波（非正弦波），这时在铁心中会有三次谐波出现， 它是以变压器外壳为通路，借铁心的铁件、空气、
变压器的接线方式
油等构成回路，使铁壳中通过有150周/秒的三次谐波磁通, 三次谐波磁通会产生涡流损耗,降低效率(最高可达变压器铁 心损耗的50-65%)。
移。（规定中线电流不超25%） 3.一相发生故障只好停用。不象△形接法的变压器可暂时
接成∨形使用。
变压器的接线方式
二.Y0/△或△/Y接线: 优点: 1.二次电势中没有三次谐波和Y/Y接线中的主要弊病
。 2.根据需要可在一次侧（采用Y0/△)在二次侧（
采用△/Y0)抽取中性点。 3.由于其中有一侧接成△形，可基本维持另一侧Y接
变压器的接线方式
2.中性点可以任意抽取,适用于三相四线制且Y接抽头放 在中性点。
3.在同样的绝缘水平下,Y接比△接可获取较高的电压。 4.由于选用导线较粗,可使匝间有较高的电容,能耐受较
高的冲击电压。
变压器的接线方式
其缺点是： 这种接线因磁通种有三次谐波存在,将使油箱发热和影响
变压器运行效率。 2.中性点应直接接地，否则中性点电位不稳定会严重位
变压器接线方式的区别及原理
变压器接线方式的区别及原理
Dyn11接法：高压侧三角形，低压侧星形，且有中性线抽头，高压与低压有一个30度的相位差。
Yyn0 接法：高压侧星形，低压侧也是星形，且有中性线抽头，高压与低压没有相位差。
另外补充如下知识：
变压器高低压有3种连接方式：星型、三角形和曲折形联结。
对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。
有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表
示。
自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征：
1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2 D联结：D联结的特征与Y联结的特征正好相反。
3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%，成本较大。
变压器的四种接线组别Dd,Yy,Yd,Dy
变压器的四种接线组别Dd,Yy,Yd,Dy变压器的四种接线组别Dd，Yy，Yd，Dy变压器Dd接线的优点是：（1）没有三次谐波电动势和Yy接法的主要弊病。
（2）由平衡的线电压，可供较大的三相不平衡负载。
（3）对于输出较大电流的低压变压器，这种接法是比较经济的，因为变压器的各线圈流的是相电流，输给用户的则是比相电流大√3倍的线电流。
变压器Dd接线的缺点是：（1）和Y形比较，绝缘物用得较多，导线截面小使耐受短路时机械力的能力减弱。
（2）不能抽取中性点，有时满足不了系统及用户的要求。
（3）在单相变压器组成的三相变压器组中，如果各相电压不一致时，将在线圈中产生环流，影响效率。
变压器Yd接线的优缺点：变压器Yd接线的优点是：（1）二次电动势中没有三次谐波电动势和Yy接法的主要弊病。
（2）根据需要可在Y一侧抽取中性点。
（3）由于其中有一侧接成△形，可基本上维持另一侧Y形接法的中性点稳定（使中性点的电压变动不大）。
（4）因为接线组别是单数组，有一个优点，即不同组别的两台单数组变压器可以在改变外部首、尾端标号的条件下并列，不需抽出器身重新接线。
（5）降压变压器接成Yd，则可充分利用Y接法和△形接法的优点。
变压器Yy（包括Yyn）接线的优缺点：变压器Yy（包括Yyn）接线的优点是：（1）Y形和△形相比，在承受同样线电压情况下Y形的每相线圈承受的电压较小，故在制造上用的绝缘材料较少。
而由于每相流过的电流较大（Y形的相电流等于线电流），选用导线截面较粗，故线圈的机械强度较好，较能耐受短路时的机械力。
（2）中性点可以任意抽取，适用于三相四线制，且Y 形接法抽头放在中性点，三相抽头间正常电压很小。
分接开关可共用一盘，结构简单。
（3）在同样绝缘的水平下，Y形接法比△形接法可获得较高的电压（高√3倍）。
（4）由于选用导线较粗，可使匝间有较高的电容，能耐受较高的冲击电压。
变压器Yy（包括Yyn）接线的缺点是：（1）二次相电动势中有三次谐波存在将危及线圈绝缘，这是这种接法致命的缺点，限制了它在大容量变压器中使用，一般只能用于容量在1800KV A以下的小容量变压器。

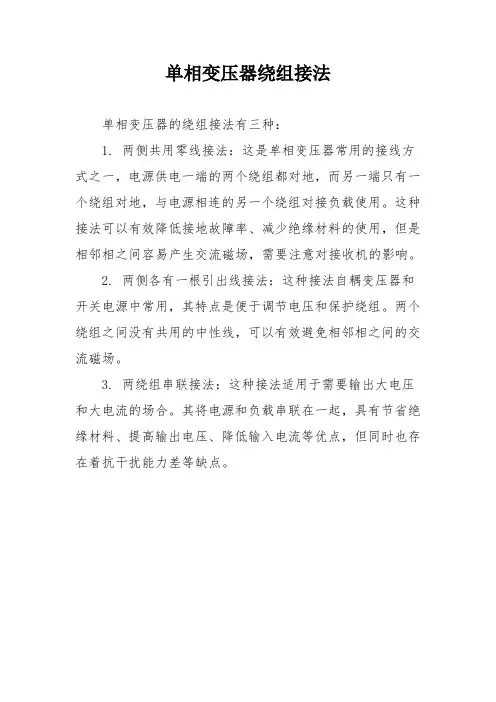

单相变压器绕组接法
单相变压器绕组接法
单相变压器的绕组接法有三种：
1. 两侧共用零线接法：这是单相变压器常用的接线方式之一，电源供电一端的两个绕组都对地，而另一端只有一个绕组对地，与电源相连的另一个绕组对接负载使用。
这种接法可以有效降低接地故障率、减少绝缘材料的使用，但是相邻相之间容易产生交流磁场，需要注意对接收机的影响。
2. 两侧各有一根引出线接法：这种接法自耦变压器和开关电源中常用，其特点是便于调节电压和保护绕组。
两个绕组之间没有共用的中性线，可以有效避免相邻相之间的交流磁场。
3. 两绕组串联接法：这种接法适用于需要输出大电压和大电流的场合。
其将电源和负载串联在一起，具有节省绝缘材料、提高输出电压、降低输入电流等优点，但同时也存在着抗干扰能力差等缺点。
变压器接线原理
变压器接线原理
变压器是一种重要的电力设备，用于改变交流电的电压。
变压器的接线原理是基于法拉第电磁感应定律和电磁感应电压的传递。
变压器由原/输入线圈和副/输出线圈组成，两个线圈通过磁性
材料（如铁芯）连接。
原线圈通常是电源侧，副线圈则连接到负载侧。
变压器的工作原理是基于磁耦合的原理，通过变换磁场的大小和变比，实现电压的转换。
在变压器的接线中，存在两种常见的接线方式，即星形（Y）
接法和三角形（Δ）接法。
在星形接法中，每个线圈的一个端
点连接在一起，形成共同连接点，而另一个端点分别连接到电源或负载。
在三角形接法中，每个线圈的两个端点分别连接到相邻线圈的端点，形成闭合的回路。
变压器的接线方式主要取决于其使用的场景和需求。
星形接法适用于负载较为对称的情况，可以提供更稳定的电压输出。
三角形接法适用于负载不对称和大功率的情况，能够提供更高的功率传输。
除了星形和三角形接法外，变压器还可以采用其他类型的接线方式，如Zigzag（之字形）接法、V连接和U连接等。
这些
接线方式可以根据实际需要进行选择，以满足不同的电力传输要求。
总之，变压器的接线方式是根据实际需求和负载条件来确定的。
通过合理的接线方式，可以实现电压的变换和电力传输的有效控制。
变压器星三角接法特点
变压器星三角接法特点变压器的接法有很多种，其中常见的一种是星三角接法。
星三角接法是指变压器的高压绕组与低压绕组的接线方式，即高压绕组采用星型接线，低压绕组采用三角形接线。
星三角接法的特点如下：1.适用范围广：星三角接法适用于中小容量的变压器，通常适用于变压器的主变压器和配电变压器。
2.降低电流：采用星三角接法后，变压器的低压绕组电流要比星形接法小，这是因为星形接法下高压绕组的电流通过中性点分流到三个相线上，而三角形接法下低压绕组中的电流流经相线，所以三角接法可以降低低压绕组的电流。
3.提高效率：由于低压绕组电流减小，低压侧电阻损耗也减小，从而提高了变压器的效率。
这也是星三角接法广泛应用的一个重要原因之一、提高了变压器的效率，有助于减少能源消耗，降低变压器运行成本。
4.限制短路电流：星三角接法可以限制电网故障时的短路电流。
当电网发生短路时，星形接法下的高压绕组中的电流将通过中性点分流到低压绕组的三个相线上，从而增大短路电流。
而星三角接法下，高压绕组的电流只会流经变压器本身的三角形低压绕组，因此限制了短路电流的增大。
5.空载电流大：星三角接法下的变压器空载电流较大。
这是因为星形接法下高压绕组中的电流分流到低压绕组的三个相线上，即使在无负载情况下也会有一定的电流通过。
而在三角形接法下，三角形低压绕组的电流只有很小一部分流向高压绕组。
因此空载电流较大是星三角接法的一个缺点。
总结起来，星三角接法适用于中小容量的变压器，具有降低电流、提高效率、限制短路电流等特点。
然而，星三角接法的空载电流较大，需要特别注意选择适当的变压器容量和运行条件，以保证变压器正常运行。
三相四线变压器接线法？
三相四线变压器是一种常见的电力变压器，用于将三相电源的电压变换为低电压输出，常用于工业和商业用途。
下面是一种常见的三相四线变压器接线法，称为"Y-Δ" 接线法：
1. 首先，将三相电源的三根相线（L1、L2、L3）和中性线（N）连接到变压器的高压侧（原线圈，也称为Y 线圈）：
- 将L1 连接到变压器的一个高压侧接线柱。
- 将L2 连接到另一个高压侧接线柱。
- 将L3 连接到第三个高压侧接线柱。
- 将N 连接到高压侧的中性接线柱。
2. 然后，将变压器的低压侧（副线圈，也称为Δ 线圈）的三个相线（a、b、c）连接到负载电路：
- 将a 相线连接到负载电路的一个引线。
- 将b 相线连接到负载电路的另一个引线。
- 将c 相线连接到负载电路的第三个引线。
3. 此时，负载电路与变压器的低压侧相连，高压侧提供给变压器的电源。
需要注意的是，Y-Δ 接线法适用于负载是三相电源的情况，如果负载是单相电源，采用其他连接方式，如Y-Y 接线法。
接线变压器是电力系统中的重要组成部分，正确的接线可以确保安全、可靠的电力输送和设备运行。
在执行电气工作时，请始终遵循适用的电气标准和安全规定。
强烈建议由合格的电气工程师进行设计、安装和维护。
变压器的接线方法
变压器的接线方法
变压器的接线方法是将两个绕组通过铁芯相互连接起来，一般有三种常用的接线方法，分别是星型接法、三角形接法和Zigzag接法。
星型接法也叫Y型接法，它是将三相变压器的三个低压绕组分别连接到三相电源的三根导线上，然后将三个高压绕组的中性点连接起来形成一个共点。
它的特点是高压绕组没有中性点，适用于三相稳定的电网供电和三相负荷不对称性较小的情况。
优点是可以使变压器在较小容积和负载下实现较大的功率输出。
缺点是当负载不平衡时，会产生三次谐波电流。
三角形接法也叫型接法，它是将三相变压器的三个低压绕组分别连接到三相负载端的三根导线上，然后将三个高压绕组的末端分别连接起来形成一个闭路。
它的特点是低压绕组没有中性点，适用于三相负荷对称和非对称均衡的情况。
优点是可以使变压器抵御较大的三次谐波电流和负载不平衡，缺点是三相负载不均匀时造成高压绕组中性点电势上升，导致电网不稳定。
Zigzag接法是将三相变压器的三个低压绕组通过连接绕组相互连接起来，然后将三个高压绕组的末端相互连接形成一个闭路。
Zigzag接法可以将三相变压器变成三相自耦变压器，既可以实现高压到低压的变换，又可以实现低压到高压的变换。
它的特点是在中点的电势基本为零，适用于单相负载较大的情况。
优点是可以实现电压变换和杂散电流的最小化，缺点是造价较高，适用范围较窄。
总的来说，变压器的接线方法根据不同的用途和电网供电情况选择不同的方式，以实现转换和保护电路的功能。
在实际应用中，需根据具体情况选择合适的接线方法，以确保变压器正常运行和保护电气设备的安全。
变压器的接线方法
变压器的接线方法变压器是一种将交流电能从一个电路传输到另一个电路的设备，其基本工作原理是利用电磁感应。
根据不同的用途和需求，变压器可以有不同的接线方法。
下面将介绍几种常见的变压器接线方法。
1. 单相变压器接线方法：单相变压器是最常见的一种变压器，主要用于家庭、商业和工业领域。
其接线方法包括两种基本类型：星形接线和三角形接线。
- 星形接线方法：在星形接线中，主绕组的每个相位的一端通过连接在一起的中性点连接到电源的中性线上，而另一端则相互连接，形成一个三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于家庭、商业和一些低功率的工业应用。
- 三角形接线方法：在三角形接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于一些特殊的工业应用，例如大功率电机的启动。
2. 三相变压器接线方法：三相变压器是用于大功率工业应用的一种变压器，其接线方法包括三种常见类型：Y型接线、型接线和Z型接线。
- Y型接线方法：在Y型接线中，主绕组的每个相位的一端通过连接在一起的中性点连接到电源的中性线上，而另一端则相互连接，形成一个三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于工业和商业应用。
- 型接线方法：在型接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
这种接线方法常用于一些特殊的工业应用，例如大功率电机的启动。
- Z型接线方法：在Z型接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。
副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。
与型接线不同的是，Z型接线中副绕组的接线顺序与主绕组相反。
变压器的接线方式
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
Dyn11和Yyn0都是变压器的接线组别。
1）Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。
在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好但存在非全相运行问题，可在低压主开关加装欠压保护装置。
2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。
这种情况对于低压侧为单相供电的照明负载不会产生影响。
若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。
三相变压器的联接组别，是以钟表的12点方向表示变压器一次相位；
以钟表的时针方向表示变压器二次相位。
其中，奇数组(1、3、5、7、9、11组)为Δ/Y或Y/Δ；
偶数组(2、4、6、8、10、12组))为Δ/Δ或Y/Y；
常见的组别有：Y/Y-12；Y/Y0-12；Y0/Δ-11；Y/Δ-11。
变压器yd接法
变压器yd接法
变压器Yd接法是指将变压器的高压绕组与低压绕组都接在Y形结构的接线盒中，通常用于配电系统中。
这种接法能够将电压从高电压向低电压转变，使得电力输送更加安全稳定。
在变压器Yd接法中，高压绕组的每相线圈之间两两串联，形成Δ形结构，而低压绕组的每相线圈则是星形接法。
首先，变压器Yd接法的原理是通过高压绕组和低压绕组之间的电磁感应，实现电压的降低或升高。
高压绕组的每相线圈之间串联，低压绕组的每相线圈则是星形接法，通过电磁感应实现电压的传递和转换。
在变压器Yd接法中，需要注意的是高压绕组的绕组电压之间不能串联，否则会导致高压绕组的电压过高，从而损坏变压器。
同时，低压绕组的每相线圈之间也不能串联，否则会影响电压的平衡，降低变压器的效率和性能。
变压器Yd接法的优点是可以实现电压的升降转换，适用于不同电压等级的配电系统。
同时，Yd接法可以实现电压的平衡，提高电力系统的稳定性和可靠性。
总的来说，变压器Yd接法是一种常用的接线方式，能够实现电压的转换和传递，提高电力系统的效率和性能。
在实际应用中，需要根据具体的电压等级和负载要求来选择合适的变压器接法，确保电力系统的安全稳定运行。
变压器接法详解
变压器接法详解常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，UAB与uab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
（一）变压器接线组别变压器的极性标注采用减极性标注。
减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。
变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。
分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。
变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。
由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。
变压器接线方式变压器高低压侧的接线方式
变压器接线方式变压器高低压侧的接线方式变压器高低压侧选择何种接线方式以及为何采用此种接线方式呢?接线方式的说法不妥，只能说是选择变压器的结线组别。
一侧绕组只有Y和Δ二种，双圈式变压器的组合就是四种:Y/Y，Δ/Y，Y/Δ，Δ/Δ。
Y/Y结线组是输入输出同相位，还有5种不同相位，按时钟表示，分别是0点和2，4，6，8，10点，钟点表示也是输入与输出之间的相位关系，进一步描述，请楼主自己用画图来说明了。
Δ/Δ结线组是输入输出也是同相位，还有5种不同相位，按时钟表示，同样是0点和2，4，6，8，10点，钟点表示一样是输入与输出之间的相位关系，进一步描述，请楼主自己用画图来说明吧。
Δ/Y和Y/Δ结线组是输入输出不同相位，按时钟表示分别是1点和3，5，7，9，11点，同样是输入与输出之间的相位关系，也需要用向量图来描述。
为什么选择的问题，要看它们各种结线的优缺点。
Δ结线可以看出，每相绕组与另二相绕组头尾相接，其优点是三次谐波会在Δ形绕组中自相抵消，缺点是没有中性点，无法利用(何种)接地方法控制对地电位。
Y结线的优缺点正好与Δ结线相反，感应过来的三次谐波无法抵消，将会影响下一级或用电设备，但它有中性点，可以利用中性点选择一种接地方式，控制系统对地电压和保护措施。
中性点的接地叫工作接地，电力系统少不了工作接地，它有4点作用:1、满足系统运行需要。
中性点接地可使继电保护准确动作，并消除单相接地过电压;中性点接地可以防止零序电压偏移，保持三相电压基本平衡。
2、降低人体的接触电压。
若中性点不接地，当系统有一相发生接地故障时，人站在地面上又触及另一相时，人体将受到的接触电压将接近线电压。
而中性点接地时，因中性点接地电阻小，中性点与地之间的电位差接近0，如发生一相接地，人站在地面上又触及另一相时，人体受到的接触电压只接近相电压，因此降低了人体的接触电压。
3、保证迅速切断故障设备。
在中性点不接地系统，当一相接地时接地电流很小，保护装置不能迅速动作切断电流，故障将长时间持续下去。
变压器出线连接标准
变压器出线连接标准
变压器的出线连接标准主要有两种：星形连接和三角形连接。
1. 星形连接（Y连接）：
在星形连接中，变压器的三相输入线依次连接到变压器的三个相端，而三相出线则连接在共同连接点上。
这种连接方式可以提供相对较高的线电压，适合用于长距离输电。
2. 三角形连接（Δ连接）：
在三角形连接中，变压器的三相输入线通过直接连接到变压器的三个相端形成一个闭合的三角形回路，而三相出线则连接在每个相之间。
这种连接方式可以提供相对较低的线电压，适合用于较小范围的配电系统。
需要注意的是，变压器的出线连接标准可能会根据具体情况而有所变化，因此在安装和连接变压器时，应该严格按照变压器的制造商提供的相关标准进行连接，以确保安全和正常运行。
配电变压器常用的接线组别
配电变压器常用的接线组别
(1) Yyn0：其中Y表示高压绕组为星形接线，y表示低压绕组为星形接线，n表示从二次侧绕组中点引出中性线，0表示高压与低压的线电压相位相同。
可作为三相四线制或三相五线制的供电输出，用于容量不大的配电变压器，供应动力和照明负载。
(2) Dyn11：其中D表示高压绕组为三角形接线，y表示低压绕组为星形接线，n表示二次侧绕组中性点直接接地并有中性线引出，11表示高压与低压的线电压相位差30°。
常用于我国的TN或TT系统接地式低压电网中。
(3) Yd11：即一次侧绕组接成星形，二次侧绕组接成三角形，一般作为10kV或35kV电网的供电变压器和发电厂的厂用变压器等。
二次侧绕组接成三角形，是为了消退3次谐波电压。
(4) YNd11：即一次侧绕组接成星形，并从中性点再引出中性线直接接地，二次侧绕组接成三角形。
高压绕组接成星形比接成三角形承受电压低√3倍，因而能带来很好的经济效益，一般用在110kV及以上中性点直接接地的电力系统中。
1。
变压器接线方式
变压器接线方式变压器是电力系统中重要的电力设备。
它通过变换电压实现电能的传输和分配。
在使用变压器时，正确的接线方式是非常关键的。
不仅可以确保电能的高效传输，还可以保证电路的安全运行。
本文将介绍常见的变压器接线方式及其特点。
一、单相变压器的接线方式1. Y-△接法（星形-三角形接法）在Y-△接法中，低压绕组为星形接法，高压绕组为三角形接法。
这种接线方式适用于低压侧需要较大的电流和较小的电压，而高压侧需要较小的电流和较大的电压的情况。
Y-△接法的特点是：低压绕组电流较大，高压绕组电流较小；低压绕组电压较小，高压绕组电压较大。
2. △-Y接法（三角形-星形接法）在△-Y接法中，低压绕组为三角形接法，高压绕组为星形接法。
与Y-△接法相反，△-Y接法适用于低压侧需要较小的电流和较大的电压，而高压侧需要较大的电流和较小的电压的情况。
△-Y接法的特点与Y-△接法相反：低压绕组电流较小，高压绕组电流较大；低压绕组电压较大，高压绕组电压较小。
二、三相变压器的接线方式1. Y-Y接法（星形-星形接法）在Y-Y接法中，低压绕组和高压绕组均为星形接法。
这种接线方式适用于需要将电压降低或升高到相同比例的情况。
Y-Y接法的特点是：低压侧电流较大，高压侧电流较小；低压侧电压较小，高压侧电压较大。
2. △-△接法（三角形-三角形接法）在△-△接法中，低压绕组和高压绕组均为三角形接法。
与Y-Y接法相反，△-△接法适用于需要将电压降低或升高到相同比例的情况。
△-△接法的特点与Y-Y接法相反：低压侧电流较小，高压侧电流较大；低压侧电压较大，高压侧电压较小。
3. Y-△接法（星形-三角形接法）在Y-△接法中，低压绕组为星形接法，高压绕组为三角形接法。
这种接线方式适用于需要将电压降低或升高到不同比例的情况。
Y-△接法的特点是：低压侧电流较大，高压侧电流较小；低压侧电压较小，高压侧电压较大。
4. △-Y接法（三角形-星形接法）在△-Y接法中，低压绕组为三角形接法，高压绕组为星形接法。
变压器的接线方式
变压器的接线方式、过载能力等介绍接线方式1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。
1000V兆欧表测量时，阻值大于2M欧姆。
2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照2-2.5A/min2电流密度配置为宜。
3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。
检查输入输出线，确认正确无误。
4、先空载通电，观察测试输入输出电压符合要求。
同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。
5、当空载测试完成且正常后，方可接入负载。
过载能力干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢?这里有两点供参考：(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。
而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。
变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。
选型干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
常见的站用变接线方式是什么？
常见的站用变接线方式是什么？
一般的35、 llOkV变电站配备同一电压等级的2台站用变压器，分别接在10kV或35kV I 、Ⅱ段母线上；220kV以上的变电站一般配有3台站用变压器，其中一台为外接电源备用，其接线方式同上。
对于站用变压器，0.4kV接线分别为0.4kV I、Ⅱ段母线，用联络隔离开关分段。
1、 2号站用变压器分别供0.4kV I、Ⅱ段母线，当两台站用变压器满足并列运行的条件时可并列运行。
当常用站用变压器失电时，外接电源站
用变压器应具有备自投功能。
交流系统原理图如图1所示。
图1交流系统原理图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器的接线方式、过载能力等介绍
接线方式
1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。
1000V兆欧表测量时，阻值大于2M欧姆。
2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照
2-2.5A/min2电流密度配置为宜。
3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、
B 相、
C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。
检查输入输出线，确认正确无误。
4、先空载通电，观察测试输入输出电压符合要求。
同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。
5、当空载测试完成且正常后，方可接入负载。
过载能力
干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢?这里有两点供参考：(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。
而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。
变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。
选型
干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
(1)风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。
变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。
(2)超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。
当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
(3)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。
系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。
防护方式
根据使用环境特征及防护要求，干式变压器可选择不同的外壳。
通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。
若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。
但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。
自然空冷时，变压器可在额定容量下长期连续运行。
强迫风冷时，变压器输出容量可提高50%。
适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
应用现状
干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。
损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
目前，我国树脂绝缘干式变压器年产量已达10000MVA，成为世界上干式变压器产销量最大的国家之一。
干式变压器现已被广泛用于电站、工厂、医院等几乎所有电气上。
随着低噪(2500kVA 以下配电变压器噪声已控制在50dB以内)、节能(空载损耗降低达25%)的SC(B)9系列的推广应用，使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。
检查
1.有无异常声音及振动。
2.有无局部过热.有害气体腐蚀等使绝缘表面爬电痕迹和碳化现象等造成的变色。
3.变压器的风冷装置运转是否正常。
4.高、低压接头应无过热.电缆头应无漏电、爬电现象。
5.绕组的温升应根据变压器采用的绝缘材料等级,监视温升不得超过规定值。
6.支持瓷瓶应无裂纹.放电痕迹。
7.检查绕组压件是否松动。
8.室内通风、铁芯风道应无灰尘及杂物堵塞,铁芯无生锈或腐蚀现象等。
（。
