曼彻斯特解码原则+KEM系列RFID卡解码源程序分析
(差分)曼彻斯特编码
曼彻斯特编码/差分曼彻斯特编码
曼彻斯特编码的编码规则是：
在信号位中电平从低到高跳变表示0；
在信号位中电平从高到低跳变表示1；
差分曼彻斯特编码的编码规则是：
在信号位开始时不改变信号极性，表示逻辑"1"；
在信号位开始时改变信号极性，表示逻辑"0"；
不论码元是1或者0，在每个码元正中间的时刻，一定有一次电平转换。
曼切斯特和差分曼切斯特编码是原理基本相同的两种编码，后者是前者的改进。
他们的特征是在传输的每一位信息中都带有位同步时钟，因此一次传输可以允许有很长的数据位。
曼切斯特编码的每个比特位在时钟周期内只占一半，当传输“1”时，在时钟周期的前一半为高电平，后一半为低电平；而传输“0”时正相反。
这样，每个时钟周期内必有一次跳变，这种跳变就是位同步信号。
差分曼切斯特编码是曼切斯特编码的改进。
它在每个时钟位的中间都有一次跳变，传输的是“1”还是“0”，是在每个时钟位的开始有无跳变来区分的。
差分曼切斯特编码比曼切斯特编码的变化要少，因此更适合与传输高速的信息，被广泛用于宽带高速网中。
然而，由于每个时钟位都必须有一次变化，所以这两种编码的效率仅可达到50%左右。
一种RFID的曼彻斯特解码技术
射 频 识 别 （ ｄｏ Ｆ ｅ ｕ ｎ ｙ Ｉ ｅ ｔ ｉａｉｎ Ｒ Ｄ）应 Ｒａ ｉ ｒｑ ｅ ｃ ｄ ｎｉ ｃｔ ， ＦＩ ｆ ｏ 用 是 目前 发 展 最 为 迅 速 、 力 最 大 的新 兴 技 术 之 一 ， 利 潜 其
Ｍ ａ ｃ ｅ ｔ ｒＣｏｄ ｃ ｄｉｇ Ｔｅ ｈ ｏｌ ｇ ｏｒＲＦＩ ｎ ｈ ｓｅ ｅ Ｄｅ ｏ ｎ ｃ ｎ ｏ ｙ ｆ Ｄ
Ｋａ ｇ Ｗ ｅ ｇ ａ ｇ，Ｗ ａ ｉ ｉ ｇ ｎ ｎｕｎ ｎｇ Ｈｕ ｙ ｎ （ ｈ ｈ ｉＵｎｔ ｅ ｏ ｒ Ｔｅ ｈ ｏｏ ｙ Ｃｏ Ｚ ｕ ａ ｉ ｈ Ｐ ｗｅ ｃ ｎ ｌ ｇ ．，Ｌｔ ．，Ｚ ｕ ａ １ ０ ０， ｉ ａ ｅ ｄ ｈ ｈ ｉ ９ ７ Ｃｈ ｎ ） ５
编码 机 制 ， 出射 频 芯 片输 出 ６ 得 ４位 曼彻 斯特 码 的特 点 ， 给 出 了软件 实 现 算 法 。利 用 中断 捕 获 脉 宽 的 方 法进 行 解 码 ， 并 不
但 硬 件 接 口 简单 ， 而且 解码 速 度 快 ， 确 率 高 ， 准 同时 也 为 曼彻 斯 特 解 码 算 法提 供 了一种 新 的 思路 。 关 键 词 ：ＲＦ Ｄ； Ｉ 曼彻 斯 特 码 ； 解码 中 图分 类 号 ：Ｔ ３ ｌ Ｐ １ 文 献 标 识 码 ：Ａ
际 应 用 中不 需 要 进 入 休 眠状 态 时 ， 以把 ＥＭ４ ９ 可 ０ ５芯 片 的
下 拉 到低 电平 ， 而 节省 微 控 制器 的一 个 ｉｏ引脚 。 从 ／
１ Ｒ Ｉ 卡 系统 的构成 ＦＤ读
曼彻斯特编码 和 奈氏准则
曼彻斯特编码和奈氏准则一、曼彻斯特编码曼彻斯特编码是一种双相线码，主要用于数字信号的传输。
在曼彻斯特编码中，每一位数据都由两个不同极性的电压表示。
在每一位的中心点，信号的电平都会发生跳变，使得接收端可以准确地判断信号的相位。
这种编码方式具有自同步的特性，能够自动确定数据位的起始和结束位置。
曼彻斯特编码的优点在于它具有较好的抗干扰能力，能够有效地抵抗数据传输过程中的噪声和干扰。
此外，由于每一位数据都包含一个电压跳变，因此接收端可以准确地检测到数据信号的相位，保证了数据传输的可靠性和稳定性。
然而，曼彻斯特编码也存在一些缺点。
由于每一位数据都需要一个电压跳变，因此它需要较高的发送功率和带宽。
此外，由于曼彻斯特编码中含有较多的过渡频率成分，因此它可能会对通信系统造成较大的干扰。
二、奈氏准则奈氏准则是由德国物理学家海因里希·鲁特·奈奎斯特提出的，是通信系统中的基本理论之一。
奈氏准则指出，在一个理想的无噪声通信系统中，为了准确地传输信号而不发生失真，信号的带宽必须小于或等于信道带宽的一半。
换句话说，如果信道带宽为B，则信号的带宽不能超过B/2。
奈氏准则的原理是基于信息量的统计性质。
在一个信道中，信息量与信号的频谱密度有关，而频谱密度又与信号的带宽有关。
因此，如果信号的带宽超过了信道带宽的一半，那么信道将无法容纳更多的信息量，从而导致信号失真。
奈氏准则对于通信系统的设计和优化具有重要的指导意义。
在实际应用中，我们需要根据奈氏准则来确定信号的带宽和采样频率等参数，以保证信号传输的质量和稳定性。
三、曼彻斯特编码和奈氏准则的结合应用在数字通信系统中，曼彻斯特编码和奈氏准则常常被结合起来使用。
曼彻斯特编码提供了可靠的数据传输和自同步机制，而奈氏准则则为系统设计提供了理论依据。
首先，根据奈氏准则，我们需要确定一个合适的信道带宽。
然后，根据这个带宽和数据传输速率，我们可以选择适合的曼彻斯特编码方案。
例如，如果信道带宽较窄，我们可以选择位周期较长的曼彻斯特编码，以减少信号的带宽占用。
曼砌斯特解码
/**********************************************曼彻斯特编码调制的非接触ID卡通用读卡程序编制ID卡每位的脉宽为512us，每半位的脉宽256usCPU为Atmel公司的A T89S52芯片，晶振11.0592MHz读卡采用边沿检测方式，只要跳变边沿脉宽在要求的脉宽范围内就是合法脉宽每位脉宽要求490us-530us，半位要求为230us-280us，可根据调试更改定时器时间2010年3月11日东北大学通信与智能控制工作室/******************头文件********************/#include <REG52.h>#include <absacc.h>#include <intrins.h>/******************宏定义*********************/#define uchar unsigned char#define uint unsigned int#define ulint unsigned long int//#define SYSCLK 11059200 //使用外部晶振11.0592MHz//#define BAUD_RATE 2400 //这里没有采用//#define TCLK SYSCLK/12 ////#define TIME_COUNT (-(TCLK/BAUD_RA TE)) //+0x20 ////#define T1_1B_H TIME_COUNT >> 8 ////#define T1_1B_L TIME_COUNTsbit RF_DATA_IN =P3^2; //读卡卡号输入端，这里为外部0终端，最好改为普通的I/O sbit RF_LED_ON =P1^4; //原理机电平提取端，这里接在了原理机74HC14的第二次取反后sbit RUN_LED =P2^4; //测试用sbit RUN_LED1 =P2^3; //测试用sbit RUN_LED2 =P2^5; //测试用sbit RUN_LED3 =P2^6; //测试灿?sbit DIDA =P2^2; //蜂鸣器接口，高电平时蜂鸣，低电平时停止蜂鸣/****************全局变量**********************/uchar Read_RF_Data[11]; //从卡号输入端读取的暂存数据uchar Card_ID[10]; //卡号暂存数组uchar data ID_Data[6]; //暂存经效验后的正确数据uint data TIMER_1=0; //判断定时时用uchar RX0_DAT=0; //硬件串口接收到的字节数据uchar SUART0_RXD[10]; //硬件串口接收ID号数组uchar SUART0_NUM=0; //硬件串口计数变量bit Check_Data_bit; //效验请求标志位bit Check_Data_Ok =0; //校验正确标志位/****************函数列表***********************/void Recive_RF_Data(void);void Check_Data(void);void watchdog_init(void);void Clern_Number(void);void dogFeed(void);void delay0_2ms(uint count);void UART_TXD(uchar Data[],uchar Num); //这里两个发送函数是一样的，由于出现了语法错误，这里定义为了两个void UART0_TXD(uchar Data[],uchar Num);/**********************************************初始化程序**********************************************/void Data_start(void){TMOD=0x21; //T0方式1,T1工作于方式2TH1=0x00; //初始化T1计时器TL1=0x00;TR1=0;SCON=0x50; //串行口初始化// PCON=0x80; //SMOD位设置TH0=0x00; //初始化T0计时器TL0=0x04; //这里从0x0004开始，参考程序中是这个数值，改为从其他数开始也可以TR0=0;ES=1; //开放串行口中断EA=1; //开放总中断}/**********************************************I/O初始化程序，这里根据需要可修改**********************************************/void PORT_Init (void){P0=0xFF; //P1=0xFF; //P2=0xF0; // 蜂鸣器引脚采用的是P2.2,电路图中是P2.3,P2.2为高时蜂鸣器蜂鸣，为低时停止蜂鸣，这点注意初始化时要为0P3=0xCF; //}/**********************************************初始化程序,和data_start有点重复**********************************************/void UART0_Init (void){ES = 0; //禁止串口0中断SCON = 0x50; //串口工作方式1：8位(先低位)数据和//一位停止位，可变波特率.REN＝1允许接收//清发送和接收中断标志RI、TIES = 1; //开UART0中断PCON = 0x00; //1/32PS = 1; //UART0中断优先级为高ES = 1; //串行中断允许}/****************************************************************************** *delay:延时子程序*延时时间待测******************************************************************************* /void delay(void){int t;for(t=0;t<200;t++);dogFeed(); //喂狗}/****************************************************************************** *delay_1s :延时子程序******************************************************************************* /void delay_long(int time){int t;for(t=0;t<time;t++){delay();dogFeed(); //喂狗}}/****************************************************************************** Timer2_Init：T2定时器初始化设置T2CON中的TCLK或RCLK选择定时器T2工作为波特率发生器方式，T2为串口UART0的波特率发生器：2400波特率, 该方式下T2计时脉冲为晶振频率的1／2（而不是1／12）晶振频率波特率＝－－－－－－－－－－－----- 2400BPD: FF 7032x[65536-(RCAP2H, RCAP2L)] 9600BPD: FF DC这里波特率改为了9600；******************************************************************************* /void Timer2_Init(void){TR2=0; //停T2定时器T2CON &= ~0x02; //T2为定时方式T2CON |= 0x30; //RX和TX都使用T2时钟RCAP2H = 0xFF; //9600波特率对应16位自动重加载寄存器赋值0xFFDCRCAP2L = 0xDC; //TH2 = RCAP2H; //TL2 = RCAP2L; //TR2 = 1; //启动T2}/****************************************************************************** **********看门狗初始化初始化时需要在reg52.h文件中声明看门狗寄存器地址语法为：sfr WDTRST = 0xA6;******************************************************************************* **********/void watchdog_init(void){WDTRST=0x1E;WDTRST=0xE1;}/***********************************看门狗子程序*****************************************功能：8ms不喂狗复位AT89S52内置看门过为13位定时器，最大计数8191个机器周期最大计时为8191*（12/11059200）=8.8878ms8ms不喂狗单片机复位******************************************************************************* **********/void dogfeed(void){WDTRST=0x1E;WDTRST=0xE1;//喂狗指令}/*********************************************//*接收RF数据*//*********************************************/void Recive_RF_Data(void){/////////////////////定义局部变量uchar header,pc;uchar temp;uchar temp1 =0x00;uint temp2;uchar ByteCounter; //字节计数器uchar *PData;uchar BitCounter; //位计数器////////////////////初始化变量值header=0;pc=4;PData=Read_RF_Data;temp=0;temp1=0;ByteCounter=0;BitCounter=5;/////////////////////检测一个稳定的低电平str://WATCHDOG=~WA TCHDOG;dogFeed();if(RF_DATA_IN==0)if(RF_DATA_IN==0)if(RF_DATA_IN==0)if(RF_DATA_IN==0)if(RF_DATA_IN==0){_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();////////////////////检测一个起始位电平while(RF_DA TA_IN==0) dogFeed(); //当电平由低向高跳变时启动计时器TR0=1; //此处喂狗挺关键的，当无卡时为低电平，无卡时在此等待不能喂狗_nop_(); //_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();// dogFeed();////////////////////检测9个"header"while(RF_DA TA_IN==1); //检测字头第一个高点平，为1时计时，这里的字头为末尾和开始的组合TR0=0;TF0=0;TIMER_1=TH0;TIMER_1=(TIMER_1<<8)+TL0;TH0=0x00;TL0=0x04;//temp2=0x01EC; //这里改为530us，计算方法为(0x01EC-0x0004)*12/11059200=0x01E8*12/11059200=488*1.0850694=530ustemp2=0x01FC; //这里改为547us，可根据调试调整参数if(TIMER_1>temp2){goto str;} //这里只要第一个字头在490us-547us之间就行//temp2=0xf9;temp2=0x01C7; //这里对应的时间为490usif(TIMER_1<temp2) // <490us{goto str;}RUN_LED3 =!RUN_LED3; //检测到第一个字头LED闪烁一次do //接下来检测8位其余字头1{TIMER_1=0;//WATCHDOG=~WA TCHDOG;dogFeed();while(RF_DA TA_IN==0) dogFeed(); //为低电平时等待，为高电平时跳出，计时开始TR0=1;_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();while(RF_DA TA_IN==1); //为1时计时开始// RUN_LED2 =!RUN_LED2;TR0=0;TF0=0;TIMER_1=TH0;TIMER_1=(TIMER_1<<8)+TL0;TH0=0x00;TL0=0x04;temp2=0x00FE; // 对应的时间为271us//temp2=0x012B; // >320usif(TIMER_1>temp2) //这里为曼码，半位时间为256us{ //这里只要检测半位脉宽在220us-271us之间就行，可根据调试调整计时参数header=0;goto str;}temp2=0x00CF;if(TIMER_1<temp2) // <220us{header=0;goto str;}header++;// RUN_LED2 =!RUN_LED2;}while(header<8); //8位高电平字头检测完毕退出RUN_LED2 =!RUN_LED2; //相应指示灯闪烁一次TR0=0;TF0=0;///////////////////如果9个"header"都对，开始接收卡内数据//TH0=0xff; //time:300us//TL0=0x6a;TH0=0xFE; //time:320us 这里采用计数溢出计时的TL0=0xD8; //计数方法为：（0xFFFF-0xFED8)*12/11059200=320us,采样到中间位置TR0=1;if(header==8){do{do{while(TF0==0); //等待320us,进入数据位的前半位TF0=0;if(RF_DATA_IN==1) temp=1;else temp=0;RUN_LED1 =!RUN_LED1;while(RF_DA TA_IN==temp) //检测电平是否跳变{ //等待跳变，当跳出跳变时又从新开始计时，计时大小为300usif(TF0==1) //如果300us计时到还未跳变,视为非法电平!!!{TR0=0;TF0=0;goto str;}}TH0=0xFE; //time:300us，从新赋值，开始计时TL0=0xEB;// TL0=0xD8; //time:320us// temp=~RF_DATA_IN;temp1=(temp1<<1)|temp; //采用循环的方式赋给临时变量BitCounter--;dogFeed();}while(BitCounter>0); //一个字节完否*(PData+ByteCounter)=temp1; //将一字节数据存入缓存数组temp1=0;BitCounter=5;ByteCounter++;//WATCHDOG=~WA TCHDOG;dogFeed();}while(ByteCounter<10);do{//WATCHDOG=~WA TCHDOG;dogFeed();while(TF0==0); //等待一个位周期TF0=0;if(RF_DATA_IN==1) temp=1;else temp=0;// RUN_LED1 =!RUN_LED1;while(RF_DA TA_IN==temp) //检测电平跳变否?{if(TF0==1) //如果300us计时到还未跳变,视为非法电平!!!{TR0=0;TF0=0;goto str;}}//TH0=0xff; //time:300us//TL0=0x6a;TH0=0xFE; //time:300usTL0=0xEB;//1TL0=0xD8; //time:320ustemp=~RF_DATA_IN;temp1=(temp1<<1)|temp;pc--;}while(pc); //一个字节完否Read_RF_Data[10]=temp1; //将一字节数据存入缓存数组///////////////////检测最后一个停止位while(TF0==0);TR0=0;TF0=0;if(RF_DATA_IN==1) temp=1;else temp=0;while(RF_DA TA_IN==temp) //检测电平跳变否?{if(TF0==1) //如果300us计时到还未跳变,视为非法电平!!!{TR0=0;TF0=0;goto str;}}temp=~RF_DATA_IN;dogFeed();if(temp==0) //如果停止位正确{Check_Data_bit=1; //置效验请求标志//RUN_LED2 =!RUN_LED2;}else //如果停止位不正确{Clern_Number(); //清除}}}}/*********************************************效验数据**这里只进行了行校验，没有进行列校验*参考的部分程序也只进行了行校验*********************************************/void Check_Data(void){/////////////////////定义局部变量uchar temp;uchar temp1;uchar ByteCounter; //数组计数器uchar ByteCounter1;uchar *PData;uchar *PData1;////////////////////初如化变量值PData=Read_RF_Data;PData1=ID_Data; //ID_Data暂存经效验后的正确数据temp=0;temp1=0;ByteCounter=0;ByteCounter1=0;Check_Data_Ok =0;/////////////////////循环效验//WATCHDOG=~WA TCHDOG;dogFeed();/////////////////////行校验for(ByteCounter1=0;ByteCounter1<5;ByteCounter1++)//有5个字节数据{temp=(((*(PData+ByteCounter))&0x10)>>4)+(((*(PData+ByteCounter))&0x08)>>3)+(((*(PData+ByteCounter))&0x04)>>2)+(((*(PData+ByteCounter))&0x02)>>1);if((temp&0x01)==((*(PData+ByteCounter))&0x01))//效验低4位{temp1=(*(PData+ByteCounter)&0xfe)<<3;ByteCounter++;temp=(((*(PData+ByteCounter))&0x10)>>4)+(((*(PData+ByteCounter))&0x08)>>3)+(((*(P Data+ByteCounter))&0x04)>>2)+(((*(PData+ByteCounter))&0x02)>>1);if((temp&0x01)==((*(PData+ByteCounter))&0x01))//效验高4位{*(PData1+ByteCounter1)=temp1|((*(PData+ByteCounter)&0xfe)>>1);//高低位生成一个字节存入数组ByteCounter++;}else{ByteCounter1=5;//只要有一组不对则退出效验Clern_Number();//并清所有数据}}else{ByteCounter1=5;//只要有一组不对则退出效验Clern_Number();//并清所有数据}// WATCHDOG=~W ATCHDOG;dogFeed();}/////////////////////列校验//......因没有必要所以先省略此处.........///////////////////////生成校验和,并发送出去if(ByteCounter==10){Check_Data_Ok =1;delay0_2ms(1000);}}//************************************************************/*清暂存器*///************************************************************void Clern_Number(void){uchar i;// WATCHDOG=~W ATCHDOG;dogFeed();for(i=0;i<10;i++){Read_RF_Data[i] =0;Card_ID[i] =0;SUART0_RXD[i] =0;}for(i=0;i<5;i++)ID_Data[i]=0; //卡号数据也进行清除}/****************************************************************************** *UART_TXD:向PC发送卡号数据这里定义了两个，和下面的一样，更改语法数据后可合为一个******************************************************************************** /void UART_TXD(uchar Data[],uchar Num){uchar i=0;uchar *PData;PData=Data;EX0=0;ES=0;for(i=0;i<Num;i++)//有Num组号码要发送{SBUF=*(PData+i);// SBUF =addr;while(TI==0);TI=0;//等待数据发送出去delay();//等待后再发dogFeed();}}/****************************************************************************** *UART0_TXD: 向PC发送卡号数据，这里为PC向读卡器发过命令后的向PC发送可以和上面的进行合并******************************************************************************* /void UART0_TXD(uchar Data[],uchar Num){uchar i=0;uchar *PData;PData=Data;EX0=0;ES=0;for(i=0;i<Num;i++)//有Num组号码要发送{SBUF=*(PData+i);// SBUF =addr;while(TI==0);TI=0;//等待数据发送出去delay();//等待后再发送dogFeed();}}/***************************************************** 延时时间还有待测量*****************************************************/ void delay0_2ms(uint count){uint k;while(count--!=0){for(k=0;k<50;k++){//WATCHDOG=~W ATCHDOG;dogFeed();}}}/***************************************************** 蜂鸣器蜂鸣函数可以单独写成子程序，这里没有运用*****************************************************/ /*void dida(uchar j){uchar i;for(i=0;i<j;i++){DD=0;delay_long(20);delay1ms(30);DD=~DD;delay1ms(30);}}*///*****************************************************/*将ID_Data中的5字节数据转换成Card_ID中的10字节数据*///*****************************************************void trans(void){Card_ID[0] = (ID_Data[0] >> 4) & 0x0F;Card_ID[1] = ID_Data[0] & 0x0F;Card_ID[2] = (ID_Data[1] >> 4) & 0x0F;Card_ID[3] = ID_Data[1] & 0x0F;Card_ID[4] = (ID_Data[2] >> 4) & 0x0F;Card_ID[5] = ID_Data[2] & 0x0F;Card_ID[6] = (ID_Data[3] >> 4) & 0x0F;Card_ID[7] = ID_Data[3] & 0x0F;Card_ID[8] = (ID_Data[4] >> 4) & 0x0F;Card_ID[9] = ID_Data[4] & 0x0F;dogFeed();}//*****************************************************/*码型转换方法1*///*****************************************************void hex_to_assic_1(void){ulint Card_Num;uchar i;trans();dogFeed();Card_Num = (ulint)(Card_ID[9]) + (ulint)(16)*(ulint)(Card_ID[8]) + (ulint)(256)*(ulint)(Card_ID[7]) + (ulint)(4096)*(ulint)(Card_ID[6]) + (ulint)(65536)*(ulint)(Card_ID[5]) + (ulint)(1048576)*(ulint)(Card_ID[4]);for(i = 9;i > 1;i--){Card_ID[i] =(Card_Num%10)+48; //48为ASCII码的值，0为48，1为49，依次类推。
曼彻斯特解码算法在射频识别中的研究与应用
专 管领 导和 使 用部 门分 级负 责 ，按 块管 理 的模 式 ，逐 步 加强 ，步 步落实。 安全培 训 ：最 终用 户 的安 全意 识是 信息 系 统是 否安全 的决定 因素 ， 因此对 校 园 网络 用户 的安全 培训 是整 个 安全 体系 中重 要 、 不可或缺的一部分。根据学校实际情况，对师生进行网络安全防 范意 识教 育 ，使他 们 具备基 本 的 网络 安全 知识 。制 定相 关 的 网络 息 网络安 全，０ ７１１ －１ ２ ０ ，：５ ７ 安全 管理 制度 （ 网络操 作 使用 规程 、人员 出入 机房 管理 制度 、工 【 ． 晓 军． 机房 针 对 Ａ ３７ ］－ 公共 ＲＰ欺骗 的诊 断分析 与 防御 卟 实验 作人 员操 作规 程和 保密 制度 等 ） 安排 专人 负 责校 园 网络 的安全 保 室研 究 与探 索． ０ ，２） ， 。 ２ ９８ ８： ５ ０ （ ８ ６ 护管 理 工作 ，对 学校 专业 技术 人 员和用 户 定期 进行 安全 教育 和 培 ［］ 创 ． 于 高校 校 园 网安 全若 干 问题 的 思 考 Ｕｌ 安 全 ４刘钦 关 】 网络 训 ，提 高技术 人 员和用 户 的 网络安 全 的警惕 性和 自觉性 。 技 术与应 用 ． ０ ，ｆ ： — １ ２ ６１ ） ０ ３ ０ ２３ 安全服务：这是面 向校园 网络管理的一个重要方面 ，通过 【 杨 尚森 ． 管理 与 维护技 术 Ｕ． 工业 出版 社， ０ ５ ］ 网络 ］ 电子 ２ ６ ０ 网络 管 理 员 对校 园 网各 个 网络 用 户 进 行 技 术解 答 、对 网 络 设备 进 行 安 全检 查 ，对 发 现 得 的 问题 及 时解 决 ，采 取 上 门服 务 ，问 ［ 题］ 州 医学 院社 科计 划 （Ｙ０ ９Ｋ ３ 课 滨 Ｂ ２ ０Ｓ ３ ） 卷 调 查 ，定 期 回 访 等 方式 ，取 得 网络 用 户 对 网络 安 全 问 题 的积 ［ 作者简介］ 李霞 （９７ ） １７一 ，女，实验师，硕士研究生，主要 极 反 馈 ，分 别 在 系 统 级 、应 用 级 、用 户 级 等 各 个 方 面 提 高 网络 研 究方 向为 复杂 网络研 究 、 网络应 用等 。

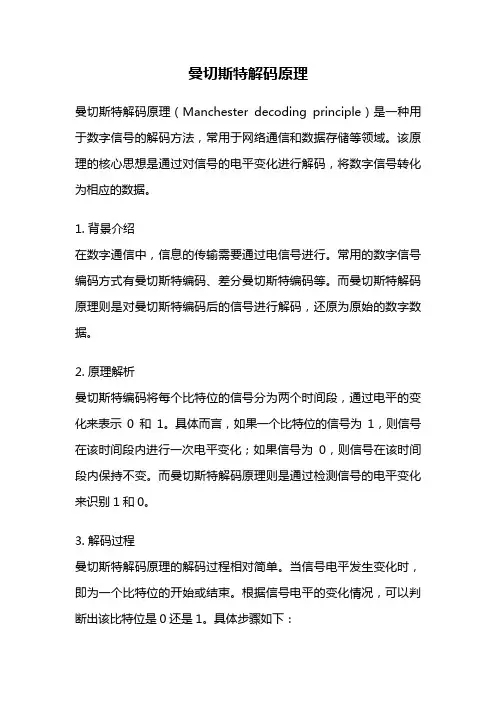

曼切斯特解码原理
曼切斯特解码原理曼切斯特解码原理（Manchester decoding principle）是一种用于数字信号的解码方法，常用于网络通信和数据存储等领域。
该原理的核心思想是通过对信号的电平变化进行解码，将数字信号转化为相应的数据。
1. 背景介绍在数字通信中，信息的传输需要通过电信号进行。
常用的数字信号编码方式有曼切斯特编码、差分曼切斯特编码等。
而曼切斯特解码原理则是对曼切斯特编码后的信号进行解码，还原为原始的数字数据。
2. 原理解析曼切斯特编码将每个比特位的信号分为两个时间段，通过电平的变化来表示0和1。
具体而言，如果一个比特位的信号为1，则信号在该时间段内进行一次电平变化；如果信号为0，则信号在该时间段内保持不变。
而曼切斯特解码原理则是通过检测信号的电平变化来识别1和0。
3. 解码过程曼切斯特解码原理的解码过程相对简单。
当信号电平发生变化时，即为一个比特位的开始或结束。
根据信号电平的变化情况，可以判断出该比特位是0还是1。
具体步骤如下：步骤一：初始化。
将初始状态设为0，表示当前比特位的信号为0。
步骤二：检测电平变化。
通过检测信号电平的变化来确定比特位的开始或结束。
步骤三：电平变化判断。
当信号电平发生变化时，根据电平的变化情况来判断该比特位是0还是1。
步骤四：数据还原。
将解码得到的比特位拼接起来，得到原始的数字数据。
4. 优点与应用曼切斯特解码原理具有以下优点：（1）同步性强。
由于信号电平变化频繁，解码过程中的时钟同步问题较为简单。
（2）抗干扰性好。
电平变化频繁，使得信号波形较为复杂，能够有效抵抗干扰。
曼切斯特解码原理广泛应用于网络通信和数据存储等领域：（1）以太网通信。
在以太网通信中，曼切斯特编码和解码原理被用于将数字数据转化为电信号，实现数据的传输。
（2）磁盘存储。
在磁盘存储中，曼切斯特解码原理被用于将存储介质上的磁信号转化为数字数据，实现数据的读取。
5. 总结曼切斯特解码原理是一种常用的数字信号解码方法，通过检测信号电平的变化来识别数字数据。
曼彻斯特解码原则 125K EM4100系列RFID卡解码源程序分析资料
曼彻斯特解码原则+125K EM4100系列RFID卡解码源程序分析曼彻斯特解码原则1.曼彻斯特编码曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)，是一个同步时钟编码技术，被物理层使用来编码一个同步位流的时钟和数据。
曼彻斯特编码被用在以太网媒介系统中。
曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失，或来自低频率位移在贫乏补偿的模拟链接位错误。
在这个技术下，实际上的二进制数据被传输通过这个电缆，不是作为一个序列的逻辑1或0来发送的（技术上叫做反向不归零制(NRZ)）。
相反地，这些位被转换为一个稍微不同的格式，它通过使用直接的二进制编码有很多的优点。
曼彻斯特编码，常用于局域网传输。
在曼彻斯特编码中，每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号；从高到低跳变表示"1"，从低到高跳变表示"0"。
还有一种是差分曼彻斯特编码，每位中间的跳变仅提供时钟定时，而用每位开始时有无跳变表示"0"或"1"，有跳变为"0"，无跳变为"1"。
对于以上电平跳变观点有歧义：关于曼彻斯特编码电平跳变，在雷振甲编写的＜＜网络工程师教程＞＞中对曼彻斯特编码的解释为：从低电平到高电平的转换表示1，从高电平到低电平的转换表示0，模拟卷中的答案也是如此，张友生写的考点分析中也是这样讲的，而《计算机网络（第4版）》中（P232页）则解释为高电平到低电平的转换为1，低电平到高电平的转换为0。
清华大学的《计算机通信与网络教程》《计算机网络（第4版）》采用如下方式：曼彻斯特编码从高到低的跳变是0 从低到高的跳变是1。
两种曼彻斯特编码是将时钟和数据包含在数据流中，在传输代码信息的同时，也将时钟同步信号一起传输到对方，每位编码中有一跳变，不存在直流分量，因此具有自同步能力和良好的抗干扰性能。
RFID—曼彻斯特解码器
谢谢观赏
RFID标签芯片
—曼彻斯特简码器
电路与系统
冯海洋
2012.3.4
曼彻斯特简码器
功能描述
曼彻斯特解码器的功能是对模拟前端解调出来的 曼彻斯特码进行解码，并提取同步时钟。 具体分为四步：
1.对曼彻斯特码进行同步，消除可能产生的毛刺。 2.对数据的帧头进行识别。 3.对分隔符进行识别。 4.对数据进行解码
一个曼彻斯特码是由两个NRZ码构成。
曼彻斯特简码器
上升沿检测方法
根据数据延迟输出可以很好的判读上升沿，其具体实现 电路如下：
曼彻斯特简码器
下降沿检测方法
根据数据延迟输出可以很好的判读下降沿，其具体实现 电路如下：
曼彻斯特简码器
电路设计
根据其功能描述进行设计，本设计中主要部分为一 个状态机，其状态转移图如下：
曼彻斯特简码器
曼彻斯特码
曼彻斯特码是由NRZ码构成的，其共有四种状态，分 别如下：
曼彻斯特简码器 曼彻斯特解码算法
当NRZ为“01”的时候，曼彻斯特码为“0”；当 NRZ为“10”的时候，曼彻斯特码为“1”；当 NRZ为“11”和“00”的时候，曼彻斯特码不存 在。因为时钟频率为1.28MHz，而曼彻斯特码 的传输速率为40KHz，所以只需要设计一个32 位计数器，在计数器计数到一半的时候进行判 断。若其为上升沿，则输出为“0”；若其为下 降沿，则输出为“1”。
曼彻斯特简码器
状态机描述
S_quiet ：当复位时候进入此状态，此状态下检测到的输入数据为低电平，若检 测到上升沿则转换至S_preamble_detect状态，否则状态保持不变。 S_preamble_detect：帧头检测域，由一个持续时间至少为400s的稳定的无调制 的载波组成。此状态下，输入数据一直为高电平，若检测到数据的下降沿，状态 转换至S_preamble状态，否则状态保持不变。 S_preamble：检测帧头9个“01”。利用计数器对“01”的个数进行计数。若结果 为9 时，则说明帧头正确，状态转换至S_delimiter 状态；若结果为10，则说明该信 号为阅读器发送的再同步信号，此时，解码器输出再同步信号resynce，状态转换 至S_quiet状态；否则状态转换至S_quiet状态。
一种RFID的曼彻斯特解码技术
一种RFID的曼彻斯特解码技术
康文广;王辉映
【期刊名称】《单片机与嵌入式系统应用》
【年(卷),期】2010(000)012
【摘要】对射频芯片输出的数据进行解码是射频卡应用系统中的关键问题.通过分析EM4095的工作原理和EM4100的编码机制,得出射频芯片输出64位曼彻斯特码的特点,并给出了软件实现算法.利用中断捕获脉宽的方法进行解码,不但硬件接口简单,而且解码速度快,准确率高,同时也为曼彻斯特解码算法提供了一种新的思路.【总页数】3页(P20-22)
【作者】康文广;王辉映
【作者单位】珠海优特电力科技股份有限公司,珠海,519070;珠海优特电力科技股份有限公司,珠海,519070
【正文语种】中文
【中图分类】TP311
【相关文献】
1.一种基于CPLD的曼彻斯特编解码器设计 [J], 杜敏社;赵文波;黄德东
2.一种基于同相正交环的数字曼彻斯特解码方法 [J], 王岳松;孔韬
3.一种基于反相对称调制的曼彻斯特码解码系统 [J], 萧宝瑾;程江亮
4.一种基于 DDFS 技术的曼彻斯特码时钟提取及解码电路 [J], 钱莹晶;张仁民
5.一种基于时钟提取的曼彻斯特编解码设计 [J], 宋一丁; 王振华; 田巧红; 马志敏
因版权原因，仅展示原文概要，查看原文内容请购买。
曼彻斯特编码
曼彻斯特编码曼彻斯特编码编辑词条曼彻斯特编码(Manchester Encoding)，也叫做相位编码(PE)，是一个同步时钟编码技术，被物理层使用来编码一个同步位流的时钟和数据。
曼彻斯特编码被用在以太网媒介系统中。
曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失，或来自低频率位移在贫乏补偿的模拟链接位错误。
在这个技术下，实际上的二进制数据被传输通过这个电缆，不是作为一个序列的逻辑1或0来发送的。
相反地，这些位被转换为一个稍微不同的格式，它通过使用直接的二进制编码有很多的优点。
目录简介编码规则关于数据表示的约定展开编辑本段简介曼彻斯特编码(Manchester Encoding)，也叫做相位编码(PE)，是一个同步时钟编码技术，被物理层使用来编码一个同步位流的时钟和数据。
曼彻斯特编码被用在以太网媒介系统中。
曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失，或来自低频率位移在贫乏补偿的模拟链接位错误。
曼彻斯特编码，常用于局域网传输。
曼彻斯特编码将时钟和数据包含在数据流中，在传输代码信息的同时，也将时钟同步信号一起传输到对方，每位编码中有一跳变，不存在直流分量，因此具有自同步能力和良好的抗干扰性能。
但每一个码元都被调成两个电平，所以数据传输速率只有调制速率的1/2。
就是说主要用在数据同步传输的一种编码方式。
【在曼彻斯特编码中，用电压跳变的相位不同来区分1和0，即用正的电压跳变表示1，用负的电压跳变表示0。
因此，这种编码也称为相位编码。
由于跳变都发生在每一个码元的中间，接收端可以方便地利用它作为位同步时钟，因此，这种编码也称为自同步编码。
】Manchester encoding uses the transition in the middle of the timing window to determine the binary value for that bit period. In Figure , the top waveform moves to a lower position so it is interpreted as a binary zero. The second waveform moves to a higher position and is interpreted as a binary one .编辑本段编码规则在曼彻斯特编码中，每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号;从低到高跳变表示"1"，从高到低跳变表示"0"。
曼彻斯特编码与解码实验
计算机通信网实验一 曼彻斯特编码与解码实验一、实验目的1．掌握曼彻斯特编解码原理；2．了解如何利用曼彻斯特的时钟特征实现收/发时钟同步及其实现方法。
二、预习要求1．复习曼彻斯特编解码原理； 2．复习软件Maxpluss Ⅱ的使用方法。
三、实验原理1．编码原理在曼彻斯特编码方式中，每一位的中间有一个跳变，位中间的跳变为时钟，也作为数据。
从高电平到低电平的跳变表示数据“1”（称为“1”跳变）。
从低电平到高电平的跳变表示数据“0”（称为“0”跳变）。
因此发送时钟必须在发送数据位的中间进行采样，即发送时钟TxC 的频率应为数据TxD 频率的两倍。
2．解码原理解码可通过解码器来实现，解码器从曼彻斯特码中分离出接收数据RxD 与接收时钟RxC 。
具体方法是：解码器从曼码中分别提出“1”跳变和“0”跳变信号，但需区分位中跳变与位间跳变，前者是表示数据的跳变，后者是当数据中有连续“1”信号或连续“0”信号时产生的不反应数据特征的无效跳变。
解码器提取位中跳变后，可将其转换为二进制1212（1）D触发器在编码中的作用。
（2）D触发器的时钟信号为何用2TxC？2．解码电路（1）图中如何提取Mc中的“1”跳变和“0”跳变信号的，试解释4个非门和YH1的作用。
（2）八位移位寄存器的作用是取得延迟信号，用于封住YF门以便除去无效的位间跳Q）的输出，是否可选择用其它输出？为变。
延迟时间应如何选取？为何选用第七位（7什么？（3）移位寄存器的时钟为什么要用8TxC（TxC的8倍频信号），如选用16TxC或4TxC 将会如何？八、实验报告要求1．绘制编解码电路图（给定或自行设计均可）；2．描绘8TxC、TxC、Mc、A、B、B’、C、D、Q G1、Q G2、RxD、RxC各点信号波形图；3．回答思考题。
射频卡应用中的曼彻斯特码解码技术
器…。大多数射频卡将卡内的身份辨识号码（ＩＤ号码）编码为曼 彻斯特码，然后由单片机进行解码。
然而，目前的很多单片机解码程序采用定时查询或考察 信号的边沿状态的方式解码，这些解码方法对天线上的载波 频率要求比较高，对定时的准确度要求也比较高，当载波稍 微偏离规定的范围内时将不能正确读卡。本文介绍了一种新 的解码技术，载波频率的偏移对解码没有任何影响，而且不 用检测信号的边沿状态，从而更加可靠、快速地读卡。
调制到此载波信号上面，通过信号的耦合，ＥＭ４０９５的天线
上也产生带有６４位ＩＤ号码的调制信号，然后通过ＥＭ４０９５
的解调系统，滤除载波卜”，将６４位数据传送给单片机，由
单片机再解码出其中的ＩＤ号码。
射频卡内的ＥＭ４１００芯片内部有预先存储的不可改写的
６４位数据，当其通过天线向外输出时，格式如图２所示ｆ２Ｊ。
５结语
经过实际的应用，采用这种解码方法可以在读曼彻斯特 码的同时进行同步解码，速度比较快，而且由于对载波频率 的变化不敏感，故读卡成功率非常高。
曼码
上一帻
图５ 曼彻斯特码解码分析图 在同步头形成的连续８个Ｔ间隔之后，随后的下降沿间 隔可能是Ｔ、１．５Ｔ或２Ｔ。当这个间隔为Ｔ时，电平为“ＬＨ”， 其中“Ｌ”电平要与同步头中第９个ｌ的“Ｈ”电平结合，解 出第９个１，同时余下另一个“Ｈ”电平等待与后续电平结合； 同理，如果宽为１．５Ｔ时，只能解为“ＬＬＨ”，这样也可以找 到同步头的第９个ｌ，同时可以解出随后的第一位数据“０”。 当间隔为２Ｔ时，电平为“ＬＬＨＨ”，除第一个“Ｌ”与前面剩 余的“Ｈ”结合外，还可以解出一位数据“０”，同时，余下 一个“Ｈ”电平等待与后续电平结合。 依照这样的规则，继续对检测到的每一个下降沿间隔进 行解码。在解码过程中，当遇到Ｔ时，上次解码必然剩余一
通信技术中常用的编码与解码方式
通信技术中常用的编码与解码方式通信是现代社会中不可或缺的一部分，而编码和解码则是通信技术中的重要环节。
在数据转换和传输过程中，编码和解码起着至关重要的作用，确保数据能够准确、高效地传递。
本文将介绍通信技术中常用的编码与解码方式，包括Manchester 编码、差分曼彻斯特编码、ASK调制、FSK调制和PSK调制。
首先，Manchester编码是一种时钟同步的二进制编码方式。
在这种编码中，每个比特位被分成两个等时间间隔，分别对应高电平和低电平。
如果信号持续的时间为一个时钟周期，表示1；如果信号持续时间为半个时钟周期，表示0。
这种编码方式可以很好地保持时钟同步，并具有较高的抗干扰能力。
其次，差分曼彻斯特编码是一种基于Manchester编码的变种。
在差分曼彻斯特编码中，每个比特位的开始和结尾都有跳变信号。
如果当前的比特位为1，信号从高电平跳变到低电平；如果当前的比特位为0，信号从低电平跳变到高电平。
通过这种方式，差分曼彻斯特编码可以更好地保持时钟同步，并降低误码率。
另一种常用的编码方式是ASK调制，即振幅键控调制。
在ASK调制中，数字信号被转换为不同振幅的模拟信号。
如果数字信号为1，传输的模拟信号的振幅为A；如果数字信号为0，传输的模拟信号的振幅为0。
ASK调制简单直观，但对噪声和衰减比较敏感。
与ASK调制类似，FSK调制是一种频率键控调制方式。
在FSK调制中，数字信号被转换为不同频率的模拟信号。
如果数字信号为1，传输的模拟信号的频率为f1；如果数字信号为0，传输的模拟信号的频率为f2。
FSK调制在抗噪声和衰减方面表现较好，常用于无线通信中。
最后一种编码方式是PSK调制，即相位键控调制。
在PSK调制中，数字信号被转换为不同相位的模拟信号。
如果数字信号为1，传输的模拟信号的相位为θ1；如果数字信号为0，传输的模拟信号的相位为θ2。
PSK调制也具有较强的抗噪声和衰减能力，常用于无线通信和数字调制解调器中。
曼彻斯特解码原则+125K EM4100系列RFID卡解码源程序分析
曼彻斯特解码原则+125K EM4100系列RFID卡解码源程序分析曼彻斯特解码原则1.曼彻斯特编码曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)，是一个同步时钟编码技术，被物理层使用来编码一个同步位流的时钟和数据。
曼彻斯特编码被用在以太网媒介系统中。
曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失，或来自低频率位移在贫乏补偿的模拟链接位错误。
在这个技术下，实际上的二进制数据被传输通过这个电缆，不是作为一个序列的逻辑1或0来发送的（技术上叫做反向不归零制(NRZ)）。
相反地，这些位被转换为一个稍微不同的格式，它通过使用直接的二进制编码有很多的优点。
曼彻斯特编码，常用于局域网传输。
在曼彻斯特编码中，每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号；从高到低跳变表示"1"，从低到高跳变表示"0"。
还有一种是差分曼彻斯特编码，每位中间的跳变仅提供时钟定时，而用每位开始时有无跳变表示"0"或"1"，有跳变为"0"，无跳变为"1"。
对于以上电平跳变观点有歧义：关于曼彻斯特编码电平跳变，在雷振甲编写的＜＜网络工程师教程＞＞中对曼彻斯特编码的解释为：从低电平到高电平的转换表示1，从高电平到低电平的转换表示0，模拟卷中的答案也是如此，张友生写的考点分析中也是这样讲的，而《计算机网络（第4版）》中（P232页）则解释为高电平到低电平的转换为1，低电平到高电平的转换为0。
清华大学的《计算机通信与网络教程》《计算机网络（第4版）》采用如下方式：曼彻斯特编码从高到低的跳变是0 从低到高的跳变是1。
两种曼彻斯特编码是将时钟和数据包含在数据流中，在传输代码信息的同时，也将时钟同步信号一起传输到对方，每位编码中有一跳变，不存在直流分量，因此具有自同步能力和良好的抗干扰性能。
曼彻斯特编码原理
曼彻斯特编码原理网络121张志强201200824130数据总线是为不同的系统之间提供数据和信息交换的媒介，这就类似于个人计算机和办公自动化系统之间局域网式的互连，MIL-STD-1553B总线协议是在1978年诞生于美国国防部的，它早前作为的是一种定义了数据总线电气和协议特性的军事标准。
一、 1553B的历史发展与应用MIL-STD-1553B是一种在航空电子系统中广泛运用的总线协议，它的全称是飞机内部时分命令多路响应数据总线，它的发展可以追溯到1968年。
美国政府军事部门经过三年的修订，于1973年8月公布了MIL-STD-1553，这个内部标准的第一个使用者就是F-16战斗机。
而美国国防部1975年4月30日所发布的M IL-STD-1553A就是在此基础上不断发展衍变而来，并为F-16战斗机和AH-64A Apache直升机所首先运用。
在此之后，通过一系列现实操作所积累起来的经验，在1553A的基础上，S AE又加入了许多定义和额外的应用能力于其中，这就是1553B标准协议，它于1978年9月21日由SAE公布，一直沿用至今。
不过1553B也在不断进行着一些改动。
为了将该标准仅仅应用于空军系统，1980年美国空军曾经对1553B标准的应用选择实施了诸多限制，但是工业界却普遍认为这样的做法大大低估了1553B的应用能力，它应该拥有更广泛的使用权限。
现在的MIL-STD-1553B在军用航空电子系统中应用范围非常广泛，比如卫星通信系统、国际空间站的空间地址探寻、大规模交通控制、航空燃料补给等等，甚至包括在了一系列的发射器和服务器中，比如飞行器和发射器的基本接口。
除此以外，海军的舰艇、潜水艇、陆军的直升机和坦克，这些都用到了1553B总线协议；对商业领域来说，地铁、产品制造生产线也已运用到了该标准协议。
差分曼切斯特编码规则
差分曼切斯特编码规则
差分曼切斯特编码规则是一种线路编码方式，将数据信号编码为脉冲序列。
它的基本规则是，在每个时钟周期内，数据的每一位都由前一位的脉冲与当前位的脉冲之间的差异来表示。
具体规则如下：
1. 逻辑1：当前位的脉冲与前一位的脉冲不同，表示逻辑1。
2. 逻辑0：当前位的脉冲与前一位的脉冲相同，表示逻辑0。
通过这种编码方式，可以提高信号的传输可靠性和抗干扰能力，因为每个位之间都有一个脉冲跳变的过程，可以用来同步时钟。
同时，编码后的信号频谱也会有所扩展，有利于信号的传输和恢复。
需要注意的是，差分曼切斯特编码规则中，每个位之间都需要有脉冲跳变，因此编码速率会是原始数据速率的两倍。
曼彻斯特码编解码原理
曼彻斯特码编解码原理曼彻斯特编码，也叫做相位编码(PE)，是⼀个同步时钟编码技术，在以太⽹媒介系统中，被物理层使⽤来编码⼀个同步位流的时钟和数据。
它的每⼀个数据⽐特都是由⾄少⼀次电压转换的形式所表⽰的。
曼彻斯特编码因此被认为是⼀种⾃定时码。
⾃定时意味着数据流的精确同步是可⾏的。
每⼀个⽐特都准确的在⼀个预先定义时间时期的时间中被传送。
这样的编码⽅式可以在长时间没有电平跳变的情况下，仍然对任意的⼆进制数据进⾏编码，并且防⽌在这种情况下同步时钟信号的丢失以及防⽌低通模拟电路中低频直流飘移所引起的⽐特错误。
同时，如果保证传送的编码交流信号的直流分量为零并且能够防⽌中继信号的基线漂移，那么就很容易实现信号的恢复和防⽌能量的浪费。
另外，曼彻斯特码还具有丰富的位定时信息。
原理：曼彻斯特码是通过电平的跳变来对⼆进制数据“0”和“1”进⾏编码的，对于何种电平跳变对应何种数据，实际上有两种不同的数据约定：第⼀种约定是由G. E. Thomas，Andrew S. Tanenbaum等⼈在1949年提出的，它规定“0”是由低到⾼的电平跳变表⽰，“1”是由⾼到低的电平跳变；第⼆种约定则是在IEEE802.4(令牌总线)以及IEEE 802.3 (以太⽹)中规定，按照这样的说法，由低到⾼的电平跳变表⽰“1”，由⾼到低的电平跳变表⽰“0”。
在实际⼯程上，这两种约定在⼀定范围内均有应⽤。
为了便于描述，若⽆特殊说明，曼彻斯特码的编码规则均采⽤第⼆种约定，即从低电平跳变到⾼电平表⽰“1”，从⾼电平跳变到低电平表⽰“0”。
普通数字信号与曼彻斯特编码对⽐如图。
优点：数据和同步时钟统⼀编码，曼码中含有丰富的时钟信号，直流分量基本为零，接收器能够较容易恢复同步时钟，并同步解调出数据，具有很好的抗⼲扰性能，这使它更适合于信道传输。
曼彻斯特编码器的设计对⽐普通⼆进制码的波形和曼彻斯特码的波形可知，曼彻斯特码在⼀个码元的开始时刻要对普通信号进⾏⼀次采样，并且有可能会发⽣⼀次跳变，在码元的中间位置⼀定发⽣跳变，因此编码信号的频率是数据时钟频率的两倍。
rfid解析规则
rfid解析规则
在RFID系统中，数据的解析规则主要取决于所使用的编码方案。
例如，曼彻斯特编码是一种常用的编码方式，每个周期（两个相邻的相同电平）内必是跳转电平（01或10），而起始位和结束位也是固定的。
此外，阅读器读取到的数据需要通过CRC校验码进行验证，以确保数据的正确性。
具体到RFID标签的解析，其规则主要遵循EPC编码标准。
EPC 标签使用的是96位的EPC码，其中包括一个32位的序列号和64位的对象标识符。
序列号由制造商分配，用于唯一标识制造商和产品类型，而对象标识符则用于唯一标识单个产品。
在实际应用中，RFID阅读器读取标签数据后，需要按照相应的解析规则将数据解码成有意义的信息。
例如，在物流和供应链管理中，RFID技术可以用于跟踪和追踪物品的位置和移动情况，而解析规则则是将这些信息转换为可理解和使用的格式的关键。
总之，解析规则是RFID系统中的重要组成部分，它确保了数据的准确性和可靠性，使得RFID技术能够在各种应用中发挥其优势。
曼彻斯特码原理与应用
曼彻斯特码1 曼彻斯特原理介及其编码规则12 曼彻斯特码的各方面应用43 曼彻斯特码与差分曼彻斯特码61 曼彻斯特原理介及其编码规则Manchester编码是一种常用的基带信号编码。
它具有内在的时钟信息，因而能使网络上的每一个系统保持同步。
在Manchester编码中，时间被划分为等间隔的小段，其中每小段代表一位数据。
每一小段时间本身又分为两半，前半个时间段所传信号是该时间段传送比特值的反码，后半个时间段传送的是比特值本身。
可见在一个时间段内，其中间点总有一次信号电平的变化，因此携带有信号传送的同步信息而不需另外传送同步信号。
Manchester编码采用电平由高到低变化的下降沿代表0，电平由低到高变化的上升沿代表1；发送和接收的同步工作方式保证了信息传递的方便和可靠。
为了减少控制器与位置反馈单元之间的连线数目，信息的传递可采用两根线的串行方式。
发送端和接收端的同步靠信息脉冲串之前的同步脉冲串来实现。
在电信领域，曼彻斯特码,(也称作相位码或者PE）是一种数据通讯线性码，它的每一个数据比特都是由至少一次电压转换的形式所表示的曼彻斯特编码被图1 二进制码和曼彻斯特码对比图因此被认为是一种自定时码。
自定时意味着数据流的精确同步是可行的。
每一个比特都准确的在一预先定义时间时期的时间中被传送。
但是,今天有许许多多的复杂的编码方法(例如8B/10B编码）,在达到同等目的情况下只需要更少带宽负荷并且只有更少的同步信号相位模糊。
二进制码与曼彻斯特码波形的对比关系如图1所示。
在曼彻斯特编码中，用电压跳变的相位不同来区分1和0，即用正的电压跳变表示0，用负的电压跳变表示1。
因此，这种编码也称为相应编码。
由于跳变都发生在每一个码元的中间，接收端可以方便地利用它作为位同步时钟，因此，这种编码也称为自同步编码。
用于数字基带传输的码型种类较多，Manchester码是其中常用的一种。
Manchester码是一种用跳变沿（而非电平）来表示要传输的二进制信息（0或1），一般规定在位元中间用下跳变表示“1”，用上跳变表示“0”. 曼彻斯特编码被被认为是一种自定时码自定时意味着数据流的精确同步是可行的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曼彻斯特解码原则＋Ｋ-EＭ系列RFID卡解码源程序分析————————————————————————————————作者：————————————————————————————————日期:曼彻斯特解码原则+125K EM４10０系列ＲFID卡解码源程序分析曼彻斯特解码原则1.曼彻斯特编码曼彻斯特编码(Manchester Encoding),也叫做相位编码(PＥ），是一个同步时钟编码技术,被物理层使用来编码一个同步位流的时钟和数据。
曼彻斯特编码被用在以太网媒介系统中。
曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失,或来自低频率位移在贫乏补偿的模拟链接位错误。
在这个技术下,实际上的二进制数据被传输通过这个电缆,不是作为一个序列的逻辑1或０来发送的（技术上叫做反向不归零制（NＲＺ)）。
相反地，这些位被转换为一个稍微不同的格式，它通过使用直接的二进制编码有很多的优点。
曼彻斯特编码,常用于局域网传输。
在曼彻斯特编码中,每一位的中间有一跳变，位中间的跳变既作时钟信号,又作数据信号;从高到低跳变表示"１",从低到高跳变表示" 0＂。
还有一种是差分曼彻斯特编码,每位中间的跳变仅提供时钟定时，而用每位开始时有无跳变表示＂0"或"1"，有跳变为"0",无跳变为"１"。
对于以上电平跳变观点有歧义：关于曼彻斯特编码电平跳变，在雷振甲编写的<＜网络工程师教程＞>中对曼彻斯特编码的解释为:从低电平到高电平的转换表示1,从高电平到低电平的转换表示０,模拟卷中的答案也是如此,张友生写的考点分析中也是这样讲的，而《计算机网络（第4版）》中（P232页）则解释为高电平到低电平的转换为1，低电平到高电平的转换为０。
清华大学的《计算机通信与网络教程》《计算机网络(第4版）》采用如下方式：曼彻斯特编码从高到低的跳变是0从低到高的跳变是1。
两种曼彻斯特编码是将时钟和数据包含在数据流中,在传输代码信息的同时,也将时钟同步信号一起传输到对方，每位编码中有一跳变，不存在直流分量，因此具有自同步能力和良好的抗干扰性能。
但每一个码元都被调成两个电平，所以数据传输速率只有调制速率的1／2。
就是说主要用在数据同步传输的一种编码方式。
【在曼彻斯特编码中,用电压跳变的相位不同来区分1和０,即用正的电压跳变表示0,用负的电压跳变表示１。
因此,这种编码也称为相应编码。
由于跳变都发生在每一个码元的中间,接收端可以方便地利用它作为位同步时钟,因此,这种编码也称为自同步编码。
】2.曼彻斯特编码(Mancheｓｔer Eｎcｏding)，也叫做相位编码(PE)；常用于局域网传输。
在曼彻斯特编码中,每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号。
但在不同的书籍中,曼彻斯特编码中，电平跳动表示的值不同，这里产生很多歧义:ﻫ1、在网络工程师考试以及与其相关的资料中：位中间电平从高到低跳变表示＂0";ﻫ位中间电平从低到高跳变表示"1"。
ﻫ2、在一些《计算机网络》书籍中:ﻫ位中间电平从高到低跳变表示"1"；ﻫ位中间电平从低到高跳变表示＂０＂。
ﻫ在清华大学出版的《计算机通信与网络教程》《计算机网络（第4版）》也是这么说的，就以此为标准,我们就叫这为标准曼彻斯编码。
至于第一种,我们在这里就叫它曼彻斯特编码。
但是要记住，在不同的情况下懂得变通哦，否则会被老师扣分数的哦。
这两者恰好相反,千万别弄混淆了。
现在我们要讲的就是差分曼彻斯特编码:ﻫ在信号位开始时不改变信号极性,表示辑"1"在信号位开始时改变信号极性,表示逻辑＂0";ﻫ【注意】:如果在最初信号的时候,即第一个信号时：ﻫ如果中间位电平从低到高,则表示０；如果中间位电平从高到低,则表示1;后面的(从第二个开始)就看每个信号位开始时有没有跳变来决定:ﻫ下面我们来举个例子，来比较标准曼彻斯特编码、曼彻斯特编码、差分曼彻斯特编码:ﻫEM4100系列用的是：曼彻斯特编码！125K;EM4100系列RFID卡解码源程序分析1.ﻫ我们知道了曼彻斯特编码原则,那么反过来的过程就是解码了。
ﻫEM4100系列用的是:曼彻斯特编码！2.传统只读射频卡读卡器的设计一般采用U2270B或EM4095读写基站芯片加MCＵ模式，其成本高、功耗大。
本文介绍一种采用一片74ＨC4060+LM２58/３58加少量普通元件构成的读卡器电路和处理的程序设计方案,电路简单、功耗小、成本低。
7４HC４０6０+LＭ２58/358 电路为市面上已非常成熟RＦＩD-１25KHZ-I 卡且广泛采用的低功耗、低成本方案。
该方案在门禁、保安、考勤、展览会、公园、旅店、餐厅等公共场所的门票、优惠卡以及生产过程、邮政包裹、航空铁路运输、产品包装、交通等部门的物流、电子标签、防伪标志、一次性票证等众多领域上占据半壁江山。
3.推挽式放大电路输出後接LＣ串联谐振电路,当回路固有谐振频率与输入讯号频率相等时,电路发生串联谐振。
本文只要求对125kH ｚ频率的讯号放大,所以根据串联谐振公式计算电路中元件参数,可得L＝7３7uH，Ｃ=2200pF。
4.包络检波电路感应线圈产生谐振电压约有２０V,所以载波讯号的电压也约为20V。
对输入电压高於500mV检波,称为「大讯号检波」,利用二极体单向导电特性及检波负载RC充放电过程实现。
RC参数的确定需要满足两个条件:1.不产生隋性失真，一般工程上按计算,ｆ为载波频率。
2.不产生负峰切割失真,即,ｍ为调幅系数，R１是交流阻值,R0是直流阻值。
联立上述两个条件，确定检波电路中Ｒ12、C36分别为470ｋΩ、47００pF。
5.波形整形电路在单晶片处理之前，整形电路将检波後的讯号变成单片机可以识别的高低电平。
ＬM3５8(LM258）内部整合两个运放,经过两次整形後可以得到很好的方波讯号。
电路中R16、Ｒ１7、R1８、R19起到分压作用,确定输出翻转门限为２.5V；Ｒ１5、R21将同向输入的电压叠加在反向输入端;Ｃ５4、Ｃ５5为耦合电容，能够隔离直流分量，传递交流讯号。
当U+大於U－＋２.5V时，输出高电平；当U＋小於U-+2．5V时，输出低电平。
6.读卡程序是根据EM4100、ＥM4001系列射频卡的特点量身定做的一段程序，射频卡以曼彻斯特编码,传输一个资料的时间t=64/125kHｚ＝512μs。
实际使用中,一般传输时间为,２30μs＜０.５t<2８0μs。
280μｓ<定时器取样时间<512μs。
所以本文中取样波形时，定时器时间设定为400μｓ，保证为取样留有足够的时间。
原程序分析:1．定时器时间设定为40０μｓ＃dｅｆｉne ＴＨ0＿H0xfe/／定时器0 取样定时值设定为400us#defｉnｅTL０_Ｌ０x８f//8f2.定时器0中断优先级最高：PＴ0=1;3.//曼彻斯特码同步头检测,9个１采用逐个前移检测法//逐个前移检测法,即每检测到一个数据,如果是"1",并向数据库写入1，//如果是"０＂,就放弃当前检测的数据,并向当前数据流方向移动一位,／/这样一来,就保证了不管数据流是在何种状态下,都能正确无误地抓取9个1,//同步头９个1的提取成功,曼彻斯特码译码器即和当前的数据流保持了同步,//并把余下的55位数据全部译完。
