世界主要车企电动车充电接口标准近年来，随着环保意识的逐渐增强，电动汽车逐渐成为汽车行业的热门话题。
作为新能源汽车的代表，电动车给人们带来了更环保、更经济、更便利的出行方式。
然而，尽管电动汽车的市场前景非常广阔，但由于不同的车企采用了不同的充电标准，造成了充电乱象，给使用者带来了不便。
世界主要车企间的电动车充电接口标准成为了一个备受关注的话题。
一、基本情况1.1 目前，世界主要车企的电动车充电接口标准主要有哪些？在全球范围内，美国的SAE J1772、欧洲的CCS（组合充电系统）以及我国的GB/T是主要的电动汽车充电接口标准。
日本还有CHAdeMO（特斯拉汽车用）标准，由于特斯拉公司的特殊定位，该标准主要是用于特斯拉汽车充电。
而我国还在尝试推行自己的国家标准，但由于不断变化的政策和技术标准，目前来看，GB/T标准更具有发展前景。
1.2 不同标准的优缺点是什么？SAE J1772标准充电插座结构较为简单，易于使用和维护，但其最大输出功率相对较低。
而CCS标准则是在SAE J1772标准的基础上增加了两根直流充电线，使得其最大输出功率和兼容性得到了提升，但充电插座和连接线较为复杂，也增加了使用者的成本。
GB/T标准在设计上充分吸收了欧美标准的优点，具有较高的充电功率和较好的兼容性，但在使用的实践中也暴露出一些不足之处。
而CHAdeMO标准由于主要用于特斯拉汽车，市场份额较小，使用范围不如前三个标准广泛。
二、主要车企的态度2.1 特斯拉在电动车充电标准方面的立场是什么？特斯拉公司一直坚持采用自家的独立CHAdeMO标准，因此特斯拉车主需要在其它充电站使用电动车充电时，需要使用充电适配器。
2.2 其他主要车企对于电动车充电标准的看法如何？目前，大部分主流车企都倾向于使用CCS标准，因为其在兼容性、充电功率和技术上都更为先进，较好地满足了市场需求。
但在我国市场，由于政策和市场状况的影响，部分主流车企也在尝试使用GB/T标准。
国内外电动汽车充电设施标准汇总2012109介绍
制定
IEC 62196-3
Plugs, socket-outlets, and vehicle couplers - conductive charging of electric vehicles - Part 3: Dimensional interchangeability requirements for pin and contact - tube coupler with rated operating voltage up to 1 000 V d.c. and rated current up to 400 A for dedicated d.c. charging
制定
IEC/TC21/SC21A
IEC 62675
Secondary cells and batteries containing alkaline or other non-acid electrolytes - Sealed nickel-metal hydride prismatic rechargeable single cells for industrial applications
电动道路车辆推进用蓄电池第1部分：试验参数
正在修订
IEC 61982-2: 2002
Secondary batteries for the propulsion of electric road vehicles - Part 2: Dynamic discharge performance test and dynamic endurance test
电动道路车辆推进用蓄电池第2部分：动态放电性能和动态耐久试验
国内外电动汽车充换电设施标准及应用现状(下)

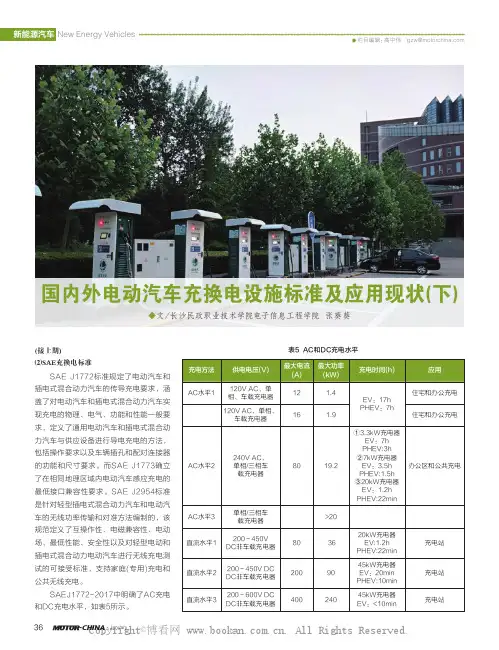

36-CHINA ·January(接上期)⑵SAE充换电标准SAE J1772标准规定了电动汽车和插电式混合动力汽车的传导充电要求，涵盖了对电动汽车和插电式混合动力汽车实现充电的物理、电气、功能和性能一般要求，定义了通用电动汽车和插电式混合动力汽车与供应设备进行导电充电的方法，包括操作要求以及车辆插孔和配对连接器的功能和尺寸要求。
而SAE J1773确立了在相同地理区域内电动汽车感应充电的最低接口兼容性要求。
SAE J2954标准是针对轻型插电式混合动力汽车和电动汽车的无线功率传输和对准方法编制的，该规范定义了互操作性、电磁兼容性、电动场、最低性能、安全性以及对轻型电动和插电式混合动力电动汽车进行无线充电测试的可接受标准，支持家庭(专用)充电和公共无线充电。
SAEJ1772-2017中明确了AC充电和DC充电水平，如表5所示。
◆文/长沙民政职业技术学院电子信息工程学院 张葵葵国内外电动汽车充换电设施标准及应用现状(下)表5 AC和DC充电水平Copyright©博看网 . All Rights Reserved.2021/01·汽车维修与保养37栏目编辑：高中伟 gzw@New Energy Vehicles 新能源汽车⑶中国充换电标准中华人民共和国国家标准GB/T 20234.1,2,3-2011由三部分组成，形式接近于IEC 62196-1,2,3 ，解决了中国国内不同地区，不同电网公司，充电接口不统一的问题。
在中国国家标准 GB/T 20234.3 中定义的直流充电电压和电流分别是 750V和250A ，充电功率可以达到150kW以上，相比目前日本电动汽车快速充电器协会 CHAdeMO标准中60kW 的功率要高出一倍，所以在连接器设计中考虑到电气间隙及爬电距离的影响，结构尺寸有很大的不同，目前主要用于城市纯电动公交大巴的电能补充。
国家电网公司标准（Q/GDW）制定的电动汽车充换电标准也被积极采纳。
电动汽车充电机接口解析

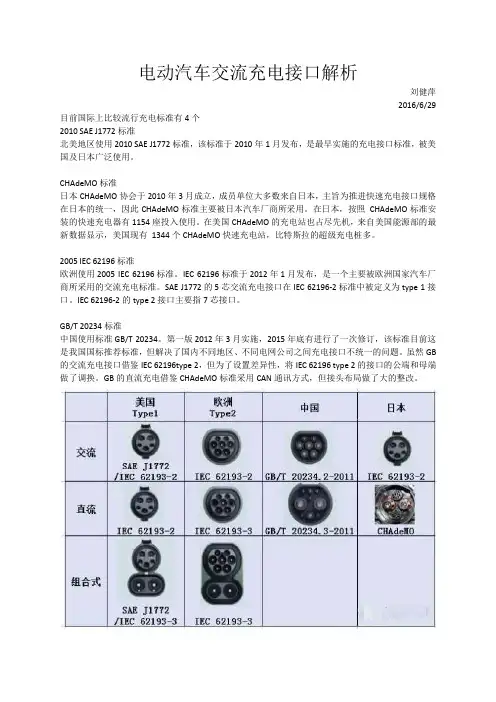

电动汽车交流充电接口解析刘健萍2016/6/29 目前国际上比较流行充电标准有4个2010 SAE J1772标准北美地区使用2010 SAE J1772标准，该标准于2010年1月发布，是最早实施的充电接口标准，被美国及日本广泛使用。

CHAdeMO标准日本CHAdeMO协会于2010年3月成立，成员单位大多数来自日本，主旨为推进快速充电接口规格在日本的统一，因此CHAdeMO标准主要被日本汽车厂商所采用。
在日本，按照CHAdeMO标准安装的快速充电器有1154座投入使用。
在美国CHAdeMO的充电站也占尽先机，来自美国能源部的最新数据显示，美国现有1344个CHAdeMO快速充电站，比特斯拉的超级充电桩多。
2005 IEC 62196标准欧洲使用2005 IEC 62196标准。
IEC 62196标准于2012年1月发布，是一个主要被欧洲国家汽车厂商所采用的交流充电标准。
SAE J1772的5芯交流充电接口在IEC 62196-2标准中被定义为type 1接口。
IEC 62196-2的type 2接口主要指7芯接口。
GB/T 20234标准中国使用标准GB/T 20234。
第一版2012年3月实施，2015年底有进行了一次修订，该标准目前这是我国国标推荐标准，但解决了国内不同地区、不同电网公司之间充电接口不统一的问题。
虽然GB 的交流充电接口借鉴IEC 62196type 2，但为了设置差异性，将IEC 62196 type 2的接口的公端和母端做了调换。
GB的直流充电借鉴CHAdeMO标准采用CAN通讯方式，但接头布局做了大的整改。
截至2015年底，全国已建成充换电站3600座，公共充电桩4.9万个，较上年增加1.8万个，同比增速58%。
作为实现电动汽车传导充电的基本要素，电动汽车充电用接口及通信协议技术，是保证电动汽车与充电基础设施互联互通的技术基础。
本文将介绍中国充电接口接通信协议技术.电动汽车充电时,连接电动汽车和电动汽车供电设备的组件, 除电缆外, 还包括供电接口, 车辆接口, 缆上控制盒等部件. 如下图所示.电动汽车充电连接装置示意图交流充电接口适用于电动汽车传导充电用的交流充电接口, 额定电压不超多440V(AC), 频率50Hz, 额定电流不超过32A(AC). 交流充电接口的额定值表如下.交流充电接口的额定值车辆接口和充电模式3的供电接口分别包含7个触头, 其电气参数值及功能定义如下表触头电气参数值及功能定义车辆接口和供电接口的触头布置方式下图所示车辆/供电插头触头布置图车辆/供电插座触头布置图在充电连接过程中, 首先连接保护接地触头, 最后接通控制确认触头与充电连接确认触头. 在脱落过程中, 首先断开控制确认触头与充电连接确认触头, 最后断开保护接地触头. 车辆接口的电气连接界面如图所示.车辆接口电气连接界面供电接口电气连接界面典型的控制导引电路由供电控制装置, 接触器K1和K2, 电阻R1, R2, R3, RC, 二极管D1,开关S1, S2, S3,车载充电机和车辆控制装置组成, 其中车辆控制装置可以集成在车载充电机或者其他车载控制单元中. 电阻RC安装在车辆插头上.开关S1为供电设备内部开关. 开关S2为车辆内部开关,在车辆接口与供电接口完全连接后, 如果车载充电机自检完成后无故障, 并且电池组处于充电状态时, S2闭合. 开关S3为车辆插头的内部常闭开关, 与插头上的下压按钮联动, 按下按钮解除机械锁止功能的同时, S3处于断开状态.典型控制引导电路的原理图车辆控制装置通过测量检测点3与PE之间的电阻值来确认当前充电连接装置(电缆)的额定容量; 通过测量检测点2的PWM信号占空比确认当前供电设备的最大供电电流. 振动器电压如下图所示振动器电压占空比与充电电流值的映射关系见下表充电设施产生的占空比与充电电流限值映射关系电动汽车检测的占空比与充电电流限值映射关系交流充电连接控制时序图。
