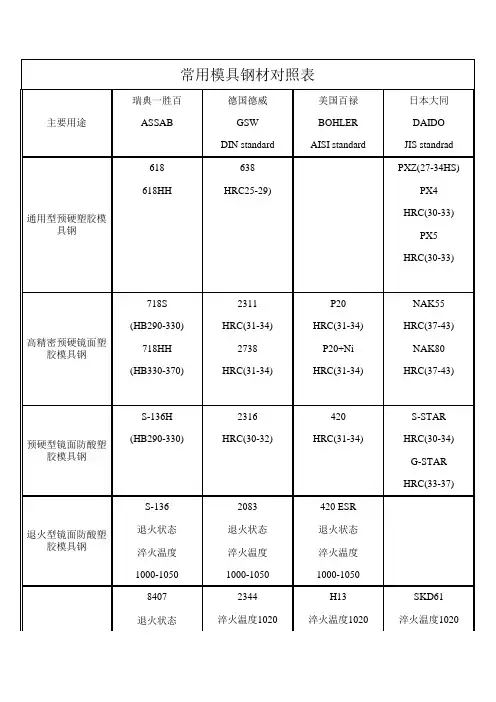

模具钢材材料对照表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C
Cr
Ni
W
Mo
V
SKD11HB255 1.512.0Si0.25~ 1.00.35SLD HB255 1.512.0Si0.25 1.00.35DC11HB255 1.613.00.5Si0.4 1.20.5D2HB255 1.512.0~~0.7 1.02379
HB255
1.55
1.55
~
~
1.0
1.0
Cr12MoV
HB255
1.5
12.0
~
~
1.0
1.0
SKD61HB1850.39 5.15Si1.0~ 1.40.88407HB1850.38 5.30Si1.0~ 1.30.9DAC HB1850.39 5.15Si1.0~ 1.40.84Cr5MoSiV
1
HB185
0.37
5.0
Si1.0
~
1.2
0.4
VIKING HB2250.508.00~~ 1.50.5
NAK80HRC37~430.150.30 3.0Si0.3Cu1.0AL1.0
P20HRC29~350.37 1.90~~0.2~
膠
鋼材類別鋼材編號出廠硬度
主要成份(%)
冷作鋼
熱作鋼
FDAC HRC40~440.390.39Si1.0~ 1.40.55
S-136H HRC30~360.3813.60~~~0.3
STAVAX HB2000.3813.60~~~0.3
RAMAX HRC30~360.3316.70~~~~
ELMAX HB240 1.7018.0~~ 1.0 3.0
ASP-23HB260 1.28 4.20~ 6.45 3.1
ASP-60HB340 2.30 4.0~ 6.57.0 6.5
SKH51HB2550.85 4.15Si0.25 6.5 5.3 2.05
S45C HB167~2290.45~Si0.25~~~
塑膠模具鋼
高速鋼
高温(520-
530℃)
回火后可
达62-
63HRC高硬
度，在强
度和耐磨
性
方面DC53
超过SKD11
。
韧性是
SKD11的2
倍
DC53的韧
性在冷作
模具钢中
较为突
出，用
DC53制造
的工具很
少出现
裂纹和开
裂，大大
提高了使
用寿命。
线切割
加工后的
残余应力
较小
经高温回
火减少了
残余应
力，线切
割加工后
的裂纹和 产品说
变
明：
0.65預硬塑膠模
具鋼
適用於熱作
、鋅、鋁、
鎂、鋁合金
壓鑄模及塑
膠模具並具
有加工后不
需淬火之特
點。
~
~1020~1050℃ 500~520
℃回二次
硬度為
HRC50~53，
回火程度佳
。具有優良
的拋光性及
高的耐腐蝕
性。
●熱處理易
加工
~易加工不銹鋼、良好抗腐蝕性、高強度。
~粉末冶金煉
制純洁度高
、組織
分布均勻、
耐磨損、韌
性高。
1080~1100℃
深冷＋
520~530℃回
火二次硬
度為
HRC56~60，
回火程度佳
。具高耐磨
性、高抗壓
強度及耐腐
蝕性。
●熱處理易
加工
工作表面尺
寸要求高之
電子零件模
。
~1050~1100℃560~600℃回
火三次硬度
HRC60~64,回
火程度佳。
韌性比ASP60
高但耐磨性
稍低。
●熱處理易
加工
精密工作高
速生產衝壓
模、冷擠模
。
10.51080~1120℃560~580℃回
火三次硬
度HRC65~67
回火程度佳
。
●熱處理易
加工
高速切削刀
具、冷擠模
。
0.35適用切削工
具、各种模
具用鋼。
1160~1250℃
540~580℃回
火三次硬
度HRC62~64
回火程度佳
。
●熱處理難
加工
鑽頭、鉸刀
、絲錐、衝
頭。
0.75粉末冶金煉
制，晶體特
細，耐磨損
、韌性高，
品質均勻無
偏析，易加
工．熱處理
尺寸穩定。
預加硬，不須淬火。
高精度
鏡面拋光、
抗腐蝕能力
极佳、熱處
理變形少。
工,易變形、
開裂,僅適合
加工較小且
結構簡單之
模具,熱處理
加工(尤其模
板)較難。
構造用鋼。
質鋼
℃
(1)低溫回火
180~200℃二
次硬度
HRC40~50。
回火程度差
。硬度高，
耐磨性好但
韌性和其它
性能較差。
(2)高溫回火
500~650℃一
次硬度
HRC15～30。
(1) 拋光度
高之模具，
適合PA、POM
、PS、PE、
PP、ABS塑料
。
(2) 防酸性
高之模胚、
與STAVAX配
合成整組不
銹鋼模，可
保證冷卻不
受侵蝕，適
合PVC、PP、
EP、PC、
預加硬，不須淬火。
