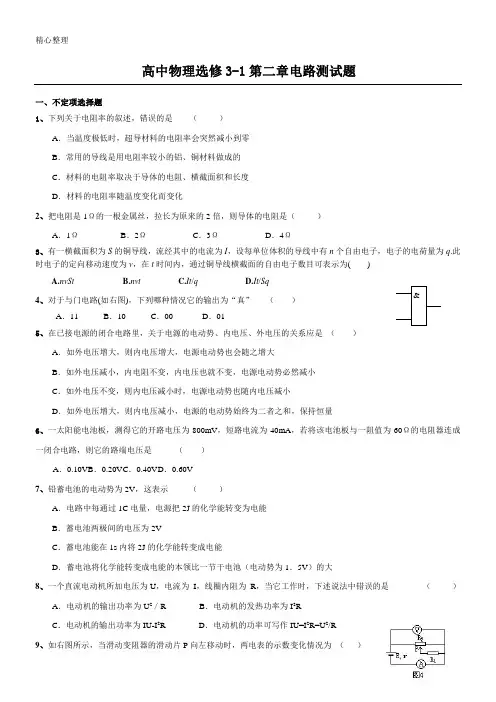

高中物理选修3-1第二章电路测试题一、不定项选择题1、下列关于电阻率的叙述,错误的是()A.当温度极低时,超导材料的电阻率会突然减小到零B.常用的导线是用电阻率较小的铝、铜材料做成的C.材料的电阻率取决于导体的电阻、横截面积和长度D.材料的电阻率随温度变化而变化2、把电阻是1Ω的一根金属丝,拉长为原来的2倍,则导体的电阻是()A.1ΩB.2ΩC.3ΩD.4Ω3、有一横截面积为S的铜导线,流经其中的电流为I,设每单位体积的导线中有n个自由电子,电子的电荷量为q.此时电子的定向移动速度为v,在t时间内,通过铜导线横截面的自由电子数目可表示为( )A.nvStB.nvtC.It/qD.It/Sq&4、对于与门电路(如右图),下列哪种情况它的输出为“真”()A.11 B.10 C.00 D.015、在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系应是()A.如外电压增大,则内电压增大,电源电动势也会随之增大B.如外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小C.如外电压不变,则内电压减小时,电源电动势也随内电压减小D.如外电压增大,则内电压减小,电源的电动势始终为二者之和,保持恒量6、一太阳能电池板,测得它的开路电压为800mV,短路电流为40mA,若将该电池板与一阻值为60Ω的电阻器连成一闭合电路,则它的路端电压是()A.0.10VB.0.20V C.0.40V D.0.60V7、铅蓄电池的电动势为2V,这表示()A.电路中每通过1C电量,电源把2J的化学能转变为电能B.蓄电池两极间的电压为2VC.蓄电池能在1s内将2J的化学能转变成电能D.蓄电池将化学能转变成电能的本领比一节干电池(电动势为1.5V)的大8、一个直流电动机所加电压为U,电流为I,线圈内阻为R,当它工作时,下述说法中错误的是()A.电动机的输出功率为U2/R B.电动机的发热功率为I2RC.电动机的输出功率为IU-I2R D.电动机的功率可写作IU=I2R=U2/R9、如右图所示,当滑动变阻器的滑动片P向左移动时,两电表的示数变化情况为()A.电流表示数减小,电压表示数增大B.电流表示数增大,电压表示数减小C.两表示数均增大D.两表示数均减小10、如右图所示,因线路故障,按通K时,灯L1和L2均不亮,用电压表测得U ab=0,U bc=0,U cd=4V.由此可知开路处为()A.灯L1 B.灯L2C.变阻器D.不能确定11、如图所示是一火警报警器的电路示意图,其中R2为用半导体热敏材料制成的传感器,这种半导体热敏材料的电阻率随温度的升高而减小。

物理沪科版选修3-1课后训练:2-4 电容器 电容 含解析

物理沪科版选修3-1课后训练:2-4 电容器 电容 含解析

2.4 电容器电容练习1.下列哪些措施可以使电介质为空气的平行板电容器的电容变大些()。

A.使两极板靠近些B.增大两极板的正对面积C.把两极板的距离拉开些D.在两极板间放入云母2.对于给定的电容器,其电容C、电荷量Q、电压U之间关系正确的是下图中的()。

3. 如下图所示,电源A的电压为6 V,电源B的电压为8 V,当开关S从A转到B时(电容器的电容为2 μF),通过电流计的电荷量为()。

A.4×10-6 C B.12×10-6 CC.16×10-6 C D.28×10-6 C4. 如图所示,电容器C两板间有一负电荷q静止,使q向上运动的措施是()。

A.两板间距离增大B.两板间距离减小C.两板正对面积减小D.两板正对面积增大5. 一平行板电容器充电后与电源断开,负极板接地,在两极板间有一正电荷(电量很小)固定在P点,如下图所示。

以E表示两极板间的场强,U表示电容器的电压,W表示正电荷在P点的电势能,若保持负极板不动,将正极板移到图中虚线所示的位置,则()。

A.U变小,E不变B.E变大,W变大C.U变小,W不变D.U不变,W不变6. 如图所示,静电计的指针和外壳分别与两块平行金属板相连接,使两块金属板带上等量的异种电荷,则:(1)当向两板间插入电介质时,静电计指针张角变________;(2)当两板间距离增大时,静电计指针张角变________;(3)当两板互相平行地错开时,静电计指针张角变________。

7.如图所示,在平行板电容器间悬挂一质量为m、带电荷量为Q的小球,当给电容器充上nQ的电荷量后,小球在图示位置保持平衡,设电容器两极板间的距离为d,试求:(1)电容器的电容;(2)电容器两极板间的电压。

(n≫1)8. 如下图所示,A、B为不带电平行金属板,间距为d,构成的电容器电容为C。

质量为m、电荷量为q的带电液滴一滴一滴由A板上小孔以v0初速射向B板。

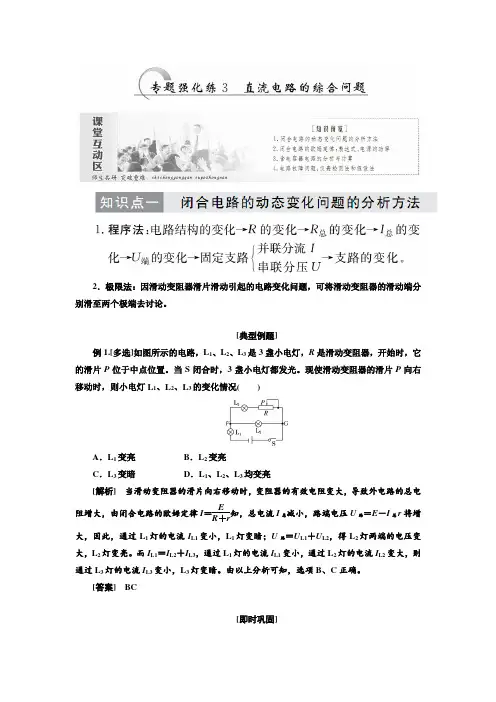

人教版物理选修3-1练习 第二章 专题强化练3 直流电路的综合问题

人教版物理选修3-1练习  第二章  专题强化练3 直流电路的综合问题

2.极限法:因滑动变阻器滑片滑动引起的电路变化问题,可将滑动变阻器的滑动端分别滑至两个极端去讨论。

[典型例题]例1.[多选]如图所示的电路,L1、L2、L3是3盏小电灯,R是滑动变阻器,开始时,它的滑片P位于中点位置。

当S闭合时,3盏小电灯都发光。

现使滑动变阻器的滑片P向右移动时,则小电灯L1、L2、L3的变化情况()A.L1变亮B.L2变亮C.L3变暗D.L1、L2、L3均变亮[解析]当滑动变阻器的滑片向右移动时,变阻器的有效电阻变大,导致外电路的总电阻增大,由闭合电路的欧姆定律I=ER+r知,总电流I总减小,路端电压U路=E-I总r将增大,因此,通过L1灯的电流I L1变小,L1灯变暗;U路=U L1+U L2,得L2灯两端的电压变大,L2灯变亮。

而I L1=I L2+I L3,通过L1灯的电流I L1变小,通过L2灯的电流I L2变大,则通过L3灯的电流I L3变小,L3灯变暗。

由以上分析可知,选项B、C正确。

[答案]BC[即时巩固]1.在如图所示的电路中,开关S闭合后和闭合前相比,三个电表示数的变化情况是()A.V示数变大,A1示数变大,A2示数变小B.V示数变大,A1示数变小,A2示数变大C.V示数变小,A1示数变大,A2示数变小D.V示数变小,A1示数变小,A2示数变大解析:选C由题图可知,开关S闭合前,电阻R、R2串联,两电流表测电路电流,电压表测路端电压,开关S闭合后,电阻R1与R2并联,然后与R串联,电流表A1测干路电流,电流表A2测R2支路电流,且外电阻R总减小,由I=ER总+r可知,电路电流I增大,A1示数变大,由U=E-Ir可知,路端电压U减小,V示数变小,并联电路电压:U并=E-I(r+R)减小,I2=U并R2减小,A2示数变小,故选项C正确。

1.表达式:I=ER+r、E=U外+U内或E=U外+Ir或EI=UI+I2r。

2.电源的总功率(1)任意电路:P总=IE=IU外+IU内=P出+P内。

高一物理选修3-1电容器练习题

高一物理选修3-1电容器练习题

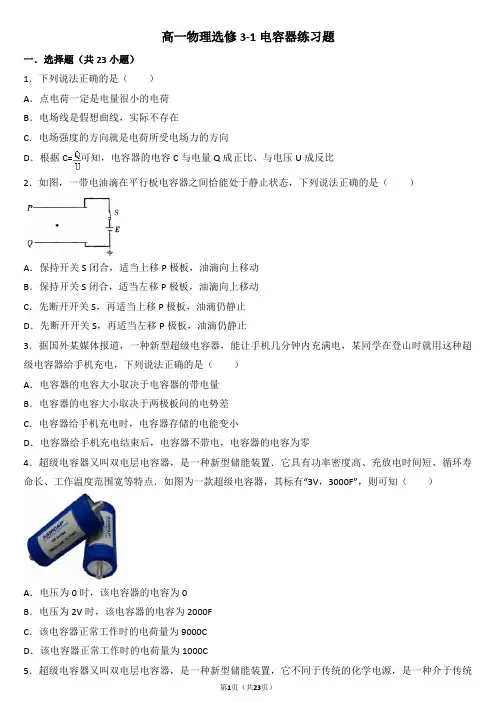

高一物理选修3-1电容器练习题一.选择题(共23小题)1.下列说法正确的是()A.点电荷一定是电量很小的电荷B.电场线是假想曲线,实际不存在C.电场强度的方向就是电荷所受电场力的方向D.根据C=可知,电容器的电容C与电量Q成正比、与电压U成反比2.如图,一带电油滴在平行板电容器之间恰能处于静止状态,下列说法正确的是()A.保持开关S闭合,适当上移P极板,油滴向上移动B.保持开关S闭合,适当左移P极板,油滴向上移动C.先断开开关S,再适当上移P极板,油滴仍静止D.先断开开关S,再适当左移P极板,油滴仍静止3.据国外某媒体报道,一种新型超级电容器,能让手机几分钟内充满电,某同学在登山时就用这种超级电容器给手机充电,下列说法正确的是()A.电容器的电容大小取决于电容器的带电量B.电容器的电容大小取决于两极板间的电势差C.电容器给手机充电时,电容器存储的电能变小D.电容器给手机充电结束后,电容器不带电,电容器的电容为零4.超级电容器又叫双电层电容器,是一种新型储能装置.它具有功率密度高、充放电时间短、循环寿命长、工作温度范围宽等特点.如图为一款超级电容器,其标有“3V,3000F”,则可知()A.电压为0时,该电容器的电容为0B.电压为2V时,该电容器的电容为2000FC.该电容器正常工作时的电荷量为9000CD.该电容器正常工作时的电荷量为1000C5.超级电容器又叫双电层电容器,是一种新型储能装置,它不同于传统的化学电源,是一种介于传统电容器与电池之间、具有特殊性能的电容器.如图为﹣款标有“2.7V,3000 F”的超级电容器,据此可知该款电容器()A.放电时电容不变B.充电时电能减少C.在2.7 V电压下才能工作D.两极所加电压为2.7 V时,电容才达到3000 F6.如图所示是一个常用的电容器,关于它的说法中正确的是()A.电容器可以储存电荷,且带电量越多电容越大B.加在这个电容器两端的电压低于50V时它就不能工作C.加在这个电容器两端的电压为25V时,它的电容是110PFD.这个电容器两端电压变化10V,它的带电量变化2.2×10﹣3C7.关于电容器及其电容的叙述,正确的是()A.任何两个彼此绝缘而又相互靠近的导体,就组成了电容器,跟这两个导体是否带电无关B.电容器所带的电荷量是指每个极板所带电荷量的代数和C.电容器的电容与电容器所带电荷量成反比D.以上说法都不对8.电容器的电容单位不正确的是()A.法拉B.微法C.焦耳D.皮法9.电容器是一种重要的电学元件;某电容器的电容为C,两极板加电压为U时,电容器所带的电荷量为Q,现将电压U减小,则()A.C不变B.C减小C.Q不变D.Q增大10.有关电容的单位及说法正确的是()A.电容的单位是库仑B.电容的国际单位是法拉C.电容是描述电荷多少的物理量D.两极板上电荷为零时电容为零11.以下说法正确的是()A.在静电场中,沿着电场线方向电势逐渐升高B.外力对物体所做的功越多,对应的功率越大C.电容器电容C与电容器所带电荷量Q成正比D.在超重和失重现象中,地球对物体的实际作用力没有发生了变化12.下列电学器件中,哪个是电容器()A.B.C.D.13.下列四个电学器材中,电容器是()A.B.C.D.14.某同学从废旧音响中拆得了一个电学元件,如图所示,该元件是()A.电阻B.干电池C.电容器D.验电器15.下列说法中正确的是()A.电容器是储存电荷和电能的容器,只有带电时才称为电容器B.电容是描述电容器容纳电荷本领的物理量C.固定电容器两极板间的电压可以无限增大D.电容器的电容跟极板所带的电荷量成正比,与极板间的电压成反比16.全球首创超级电容储存式现代电车在中国宁波基地下线,没有传统无轨电车的“辫子”,没有尾气排放,乘客上下车的30秒内可充满电并行驶5公里以上,刹车和下坡时可把80%的刹车能量转化成电能回收储存再使用,现标有“3V、12000F”石墨烯纳米混合型超级电容器的电车,下列说法正确的是()A.该电容最多能储存72000C的电荷量B.该电容器的容量为36000A•hC.若30s能充满,则充电平均电流为1200AD.电容器随着放电,电量逐渐减少到0,电容也会逐渐减少到017.关于电容器和电容的概念,下列说法中不正确是()A.任何两个彼此绝缘又互相靠近的导体都可以看成一个电容器B.电容器所带电荷量与两极板间的电势差成正比C.电容器不带电荷时,其电容为零D.平行板电容器两极板间距离变大时,电容变小18.如图所示的电路,是由各种不同的电子元件组成,每个元件上都有标号,表示电容器的那个标号是()A.①B.②C.③D.④19.在图所示实验中,关于平行板电容器的充、放电,下列说法正确的是()A.开关接1时,平行板电容器充电,且上极板带正电B.开关接1时,平行板电容器充电,且上极板带负电C.开关接2时,平行板电容器充电,且上极板带正电D.开关接2时,平行板电容器充电,且上极板带负电20.据国外某媒体报道,科学家发明了一种新型超级电容器,能让手机几分钟内充满电.某同学假日登山途中用该种电容器给手机电池充电,下列说法正确的是()A.该电容器给手机电池充电时,电容器的电容变大B.该电容器给手机电池充电时,电容器存储的电能变少C.该电容器给手机电池充电时,电容器所带的电荷量可能不变D.充电结束后,电容器不带电,电容器的电容为零21.如图为某规格的电容器,下列关于该电容器的说法正确的是()A.该电容器只有接80V 的恒定电压时才能工作B.给该电容器充电或放电过程中有电荷流过电容器C.电容器上不带电,其电容也是1000μFD.外壳上所标的80V 指的是击穿电压22.超级电容器又叫双电层电容器(Electrical Double﹣Layer Capacitor)是一种新型储能装置,它不同于传统的化学电源,是一种介于传统电容器与电池之间、具有特殊性能的电源.它具有功率密度高、充放电时间短、循环寿命长、工作温度范围宽等特点.如图为一款超级电容器,其标有“2.7V,3000F”,则可知()A.该电容器在2.7 V电压下才能正常工作B.该电容器最大容纳电荷量为8100 CC.所储存电荷量是手机锂电池“4.2V,1000mAh”的3倍D.该超级电容充电时把电能转化为化学能23.如图所示,平行板电容器电容为C,板距为d,上板带正电,下板带负电,电荷量均为Q且保持不变,两板间的电场视为匀强电场.有一带电量为﹣q的油滴正好静止在平行板的正中央,则()A.油滴的质量为B.油滴的质量为C.将上板稍向上移时,油滴将向上运动D.将上板稍向右移动时,油滴将向下运动二.多选题(共2小题)24.如图所示,理想二极管、平行板电容器、电源组成闭合电路,带电液滴P置于水平放置的平行板电容器的正中间,且处于静止状态,平行板电容器的B板接地。

人教版物理选修3-1《电容器与电容》课后练习及答案

人教版物理选修3-1《电容器与电容》课后练习及答案

电容器与电容课后巩固提升1.电容器A的电容比电容器B的电容大,这表明( )A. A所带的电荷量比B多B. A比B能容纳更多的电荷量C. A的体积比B的体积大D.两电容器的电压都改变1V时,A的电荷量改变比B的大解析电容是电容器的固有属性,由电容器本身的构造决定,电容描述了电容器容纳电荷的本领(电容器两极间的电压每改变1V所改变电荷量的多少)大小,而不表示容纳电荷的多少或带电荷量的多少.答案 D2.下列关于电容器和电容的说法中,正确的是( )A.根据C=QU可知,电容器的电容与其所带电量成正比,与两板间的电压成反比B.对于确定的电容器,其带电量与两板间的电压成正比C.无论电容器的电压如何变化(小于击穿电压且不为零),它所带的电量与电压的比值恒定不变D.电容器的电容是表示电容器容纳电荷本领的物理量,其大小与加在两板上的电压无关解析电容器的电容C=εr S4πkd与两极板间的电压与极板所带电量无关,故A选项错误;由C=QU可知,对确定的电容器来说,Q与U成正比,故B选项正确,C、D选项也正确.答案BCD3.水平放置的平行板电容器与一电池相连,在电容器的两板间有一带正电的质点处于静止状态.现将两极板间的距离增大,则( )A.电容变大,质点向上运动B.电容变大,质点向下运动C.电容变小,质点保持静止D.电容变小,质点向下运动解析当平行板电容器两极板距离增大时,电容器电容变小,与电源相连极板电压不变,其间电场强度减小,电场力变小,合外力向下,质点向下运动,故D选项正确.答案 D4.一平行板电容器充电后,把电源断开,再用绝缘工具将两板距离拉开一些,则( ) A.电容器的带电荷量增加B.电容增大C.电容器电压增加D.两板间电场强度增大解析由C=εr S4πkd可知,当d增大时,C变小,故B选项错误;充电后与电源断开,所带电量不变,故A选项错误;由C=QU,当C减小,Q不变时,U增大,故C选项正确;其间电场强度E=Ud=QCd=4Qπkdεr Sd=4Qπkεr S,故D选项错误.答案 C5.一空气平行板电容器,极板间正对面积为S,极间距离为d,充以电量Q后两板间电压为U,为使电容器的电容加倍,可采用的办法是( )A.将电压变为U/2B .电量变为2QC .将极板正对面积变为2SD .两极间充以介电常数为2的电介质 解析 由C =εr S4πkd可知C 、D 选项正确. 答案 CD6.平行板电容器的电容C ,两极板间电压U ,两板间场强E 和带电荷量Q ,在下列情况下怎样变化?(1)保持两板与电源相连,只增大两板间距离,则C _________,U ____________,Q ____________,E ____________.(2)给电容器充电后与电源断开,再减小电容器极板间距离,则C ____________,U ____________,Q ____________,E ____________.解析 (1)电容器与电源相连,故U 不变,根据C =εr S4πkd和C =Q U,d 增大→C 减小→Q减小,由E =U d,知E 减小.(2)电容器充电后断开电源,故Q 不变,由公式C =εr S 4πkd 和C =QU,知d 减小→C 增大→U 减小,此时电场强度用E =U d不好讨论,有两种方法可处理.①是用推论E =4πkQ εr S ,(此式由E =U d ,C =Q U 和C =εr S4πkd 三式导出),可见E 与d 无关,故E 不变.②是熟记极板上电荷密度不变,其电场强度不变,故E 不变. 答案 (1)减小 不变 减小 减小(2)增大减小不变不变提升能力7.传感器是一种采集信息的重要器件,如图是一种测定压力的电容式传感器,当待测压力F作用于可动膜片电极上时,可使膜片产生形变,引起电容的变化,将电容器、灵敏电流计和电源串联接成闭合电路,那么( )A.当F向上压膜片电极时,电容将减小B.当F向上压膜片电极时,电容将增大C.若电流计有示数,则压力F发生变化D.若电流计有示数,则压力F不发生变化解析当压力向上时,膜片电极将向上弯曲,使电容器两个极之间距离减小,电容增大,故A错误,B正确.当压力F发生变化时,电容器的电容发生变化,电容器会不断的充放电,所以电流计有示数,当压力不变时,因为电压恒定,电容器带电量不会发生变化,电流计无示数,故C正确,D错误.答案BC8.如图所示是一个平行板电容器,两板间距离为d,其电容为C,带电荷量为Q,上极板带正电.现将一个试探电荷q由两极板间的A点移动到B点,A、B两点间的距离为l,连线AB 与极板间的夹角为30°,则电场力对试探电荷q 所做的功等于( )A.qCl QdB.qQl CdC.qQl2CdD.qCl2Qd解析 根据U =Q C,E =U d可得E =Q Cd ,所以,从A →B 电场力做功,W =qEl sin30°=qQl2Cd. 答案 C9.如下图是一个由电池、电阻R 与平行板电容器组成的串联电路,在增大电容器两极板间距离的过程中( )A .电阻R 中没有电流B .电容器的电容变小C .电阻R 中有从a 流向b 的电流D .电阻R 中有从b 流向a 的电流解析 平行板电容器的电容和带电荷量分别为C =εr S4πkd,Q =CU .当两板间距离d 增大时,电容C 减小,极板的带电荷量Q 也减小,由于原来电容器的上板A 带正电,下板B 带负电,带电荷量减小,B 板的电子在电源的作用下将输送到A 板中和部分正电荷,所以电阻R 中会有从a 流向b 的电流.答案 BC10.如图①是某同学设计的电容式速度传感器原理图,其中上板为固定极板,下板为待测物体.在两极板间电压恒定的条件下,极板上所带电量Q 将随待测物体的上下运动而变化.若Q 随时间t 的变化关系为Q =b t +a(a 、b 为大于零的常数),其图像如图②所示,那么图③、图④中反映极板间场强大小E 和物体速率v 随t 变化的图线可能是( )A .a 和cB .a 和dC .b 和cD .b 和d解析 由于C =Q U且C =εr S 4πkd 结合题中条件Q =bt +a联立以上三式解得 d =εr SU 4k πb (a +t ),可见d 与t 成线性关系,利用E =U d 可得E =4k πbεr Sa +t,因此图线②正确,即C选项正确.答案 C11.已充电的平行板电容器与静电计连接如图所示,电容器极板上的电荷量不变,当板间距离增大时(如图①),静电计指针的偏角将____________,板间电势差将____________,电容器的电容将____________,说明电容器的电容跟板间距离成____________;当正对面积减小时(如图②),静电计的偏角将____________,板间电势差将____________,电容将____________,说明电容器的电容跟正对面积成____________.当两板间插入电介质时(如图③),静电计的偏角将____________,板间电势差将____________,电容将____________,说明电容器的电容跟两板间的电介质有关.答案增大增大减小反比增大增大减小正比减小减小增大12.如下图所示,相距为d,水平放置的两平行金属板a、b的电容为C,开始时两板均不带电,a板接地且中央有孔,现将带电荷量为q,质量为m的带电液滴一滴一滴地从小孔正上方h处无初速度滴下,竖直流到b板上层,电荷全部被b板吸收,(重力加速为g,不计阻力)试求:(1)能够到达b板的液滴数不会超过多少?(2)若能够到达b板的液滴数为k,第k+1滴液滴将如何运动?解析设第k滴液滴恰好能够到达b板,则第k滴液滴进入两板间时,前(k-1)滴液滴已建立电场,对第k滴液滴应用动能定理(1)前(k-1)滴液滴已建立的电场为U=QC=k-1qC,E=Ud=k-1qCd.对第k滴液滴应用动能定理有:mg(h+d)-qEd=0,mg(h+d)-q k-1qCdd=0.解得k=mgC h+dq2+1.(2)由题意,第(k+1)滴液滴进入两板间后做减速运动,无法到达b板,反向运动跳出a 板小孔,然后再无初速滴下,所以(k+1)滴液滴将在板内外做往复运动.答案见解析。

物理选修3-1第二章电路复习课件(详细知识点+典型例题)

物理选修3-1第二章电路复习课件(详细知识点+典型例题)

10、用电流表和电压表测二节干电池的电动势E和内电阻r, 读得的各组数据用实心圆点标于坐标图上,如图甲所示。 (1)根据各点表示的数据在图上描出U—I图线。由此求得 E=______V,r=______Ω。(均保留二位有效数字)。 (2)把图乙的实验器材连成实验开始时的线路。

(3)实验测出来的结果E测 “>”)
只适用于纯电阻电路
2、变形式: E= U外+ U内= U外+Ir
路端电压
适用于一切闭合回路
三、路端电压与电流的关系: 由E= U外+ U内
得:U外= E - Ir=- rI+E
U-I图象:
E
纵截距:E 横截距:I短 斜率绝对值:r
r
0
E r
考点6:考查路端电压U与电流I的关系
7、
考点7:闭合回路的动态分析题
2、电阻率:反映材料导电性能好坏的物理量。
单位: 欧· 米( m)
金属: T
半导体:T

电阻温度计 热敏电阻

电阻率与温 某些材料当温度降低到一定温度时 度的关系 =0 R=0 超导体

合金:电阻几乎不随温度变化
锰铜合金、镍铜合金
标准电阻
考点1:求拉伸之后的电阻值
1、一条粗细均匀的电阻丝,电阻为R,圆形 横截面的直径为d。若将它拉制成直径为d/10 的均匀细丝,电阻变为( )
q
2、物理意义:反映电源非静电力做功本领的大小。
(把其他形式的能转化为电能本领的大小)
二、 闭合电路的欧姆定律
电路的组成:外电路+内电路 在外电路,沿电流方向电势降低。 在内电路,沿电流方向电势升高。
闭合回路的欧姆定律内容:闭合电路中的电流强度跟电源 的电动势成正比,跟整个电路的总电阻成反比。

教科版高二物理选修3-1第2章 直流电路同步单元测试 含答案

教科版高二物理选修3-1第2章 直流电路同步单元测试 含答案

2020—2021教科版物理选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、一只标有“4 V 3 W”的小灯泡,两端加上电压U,在U由0逐渐增加到4 V 过程中,电压U和电流I的关系可用图像表示,在如图所示的四个图像中,符合实际的是()A BC D2、两根材料相同的均匀导线x和y串联在电路中,两导线沿长度方向的电势变化情况分别如图中的ab段和bc段图线所示,则导线x和y的横截面积之比为()A.2∶1B.1∶2C.6∶1 D.1∶63、两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上,有人把一个内阻不是远大于R1、R2的电压表接在R1两端,如图所示,则电压表的示数为8 V,如果他把此电压表改接在R2的两端,则电压表的示数将()A.小于4 V B.等于4 VC.大于4 V,小于8 V D.大于或等于8 V4、(双选)电源、开关S、定值电阻R1、R2、光敏电阻R3和电容器连接成如图所示电路,电容器的两平行板水平放置.当开关S闭合,并且无光照射光敏电阻R3时,一带电液滴恰好静止在电容器两板间的M点,当用强光照射光敏电阻R3时,光敏电阻的阻值变小,则()A.液滴向下运动B.液滴向上运动C.电容器所带电荷量减少D.电容器两极板间电压变大5、额定电压为4.0 V的直流电动机的线圈电阻为1.0 Ω,正常工作时,电动机线圈每秒产生的热量为4.0 J,下列计算结果正确的是()A.电动机正常工作时的电流强度为4.0 AB.电动机正常工作时的输出功率为8.0 WC.电动机每分钟将电能转化成机械能为240.0 JD.电动机正常工作时的输入功率为4.0 W6、如图为含逻辑电路的一个简单电路图,L为小灯泡.光照射光敏电阻时,其阻值R′将变得远小于R.当光照射光敏电阻时,则()A.R两端的电势差变小B.R′两端的电势差变大C.小灯泡L发光D.小灯泡L不发光7、某个由导电介质制成的电阻截面如图所示.导电介质的电阻率为ρ,制成内、外半径分别为a和b的半球壳层形状(图中阴影部分),半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极,在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极.设该电阻的阻值为R,下面给出R的四个表达式中只有一个是合理的,试判断合理的表达式为()A.R=ρ(b+a)2πab B.R=ρ(b-a)2πabC.R=ρab2π(b-a)D.R=ρab2π(b+a)8、一个电流表由小量程的电流表G与电阻R并联而成.若在使用中发现此电流表读数比准确值稍小些,下列采取的措施正确的是()A.在R上串联一个比R小得多的电阻B.在R上串联一个比R大得多的电阻C.在R上并联一个比R小得多的电阻D.在R上并联一个比R大得多的电阻9、如图所示为测量某电源电动势和内阻时得到的U-I图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V.则该电路可能为()10、如图所示,直线OAC为某一直流电源上总功率随电流I的变化图线,曲线OBC表示同一直流电源内部热功率随电流I变化的图线.若A、B的横坐标为1 A,那么AB段表示的功率为()A.1 W B.6 WC.2 W D.2.5 W11、(双选)某同学设计了一个路灯自动控制门电路,如图所示,天黑了,让路灯自动接通,天亮了,让路灯自动熄灭.图中R G是一个光敏电阻,当有光照射时,光敏电阻的阻值会显著地减小,R是可调电阻,起分压作用.J为路灯总开关——控制继电器(图中未画路灯电路).关于此电路,下列说法正确的是()A.天黑时,R G增大,A为高电位,Z为低电位,J使路灯亮B.天黑时,R G增大,A为低电位,Z为高电位,J使路灯亮C.R调大时,傍晚路灯亮得早一些D.R调大时,傍晚路灯亮得晚一些12、欲用伏安法测定一段阻值约为5 Ω的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:A.电池组(3 V,内阻1 Ω)B.电流表(0~3 A,内阻约0.012 5 Ω)C.电流表(0~0.6 A,内阻约0.125 Ω)D.电压表(0~3 V,内阻约3 kΩ)E.电压表(0~15 V,内阻约15 kΩ)F.滑动变阻器(0~20 Ω,额定电流1 A)G.滑动变阻器(0~2 000 Ω,额定电流0.3 A)H.开关、导线(1)上述器材中应选用的是________.(填写各器材前的字母代号)(2)实验电路应采用电流表________(填“内”或“外”)接法.(3)设实验中,电流表、电压表的某组示数如图所示,图中I=________A,U=________V.(4)为使通过待测金属导线的电流能在0~0.5 A范围内改变,请按要求在虚线框中画出测量待测金属导线的电阻R x的原理电路图,然后根据你设计的原理电路图将图中所给定的器材连成实验电路.13、电动机的自动控制电路如图所示,其中R H为热敏电阻,R L为光敏电阻.当温度升高时,R H的阻值远小于R1;当光照射R L时,其阻值远小于R2,为使电动机在温度升高或受到光照时能自动启动,电路中虚线框内应选________门逻辑电路;若要提高光照时电动机启动的灵敏度,可以________(选填“增大”或“减小”)R2的阻值.2020—2021教科版物理选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、一只标有“4 V 3 W”的小灯泡,两端加上电压U,在U由0逐渐增加到4 V 过程中,电压U和电流I的关系可用图像表示,在如图所示的四个图像中,符合实际的是()A BC DB[本题应考虑灯丝的电阻随温度的变化,随着电压升高,电流增大,灯丝的电功率增大,温度升高,电阻率也将随之增大,电阻增大.]2、两根材料相同的均匀导线x和y串联在电路中,两导线沿长度方向的电势变化情况分别如图中的ab段和bc段图线所示,则导线x和y的横截面积之比为()A.2∶1B.1∶2C.6∶1 D.1∶6B[两导线串联,电流相等,I1=I2,从两段图线上截取相同的电压,ΔU1=ΔU2,保证电阻是相等的,此时长度之比为L1∶L2=1∶2,由电阻定律知,横截面积之比等于长度之比,则S1∶S2=1∶2,B正确,A、C、D错误.]3、两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上,有人把一个内阻不是远大于R1、R2的电压表接在R1两端,如图所示,则电压表的示数为8 V,如果他把此电压表改接在R2的两端,则电压表的示数将()A.小于4 V B.等于4 VC.大于4 V,小于8 V D.大于或等于8 VA[并联电路的电阻小于任何一个支路的电阻,又因为串联电路的电压与电阻成正比,所以把电阻并联在R2的两端,则电压表的示数小于4 V,故选A.]4、(双选)电源、开关S、定值电阻R1、R2、光敏电阻R3和电容器连接成如图所示电路,电容器的两平行板水平放置.当开关S闭合,并且无光照射光敏电阻R3时,一带电液滴恰好静止在电容器两板间的M点,当用强光照射光敏电阻R3时,光敏电阻的阻值变小,则()A.液滴向下运动B.液滴向上运动C.电容器所带电荷量减少D.电容器两极板间电压变大BD[电路稳定时电容器两端电压等于电阻R1两端电压,当用强光照射光敏电阻R3时,光敏电阻的阻值变小,电路中的电流变大,电阻R1两端电压变大,电容器继续充电,所带电荷量增加,并且带电液滴所受电场力增大,液滴向上运动,A、C项错误,B、D项正确.]5、额定电压为4.0 V的直流电动机的线圈电阻为1.0 Ω,正常工作时,电动机线圈每秒产生的热量为4.0 J,下列计算结果正确的是()A.电动机正常工作时的电流强度为4.0 AB.电动机正常工作时的输出功率为8.0 WC.电动机每分钟将电能转化成机械能为240.0 JD.电动机正常工作时的输入功率为4.0 WC[电动机正常工作时的电流强度为I=Qrt=41×1A=2 A,选项A错误;电动机正常工作时的输出功率为P出=IU-P内=2×4 W-4 W=4 W,选项B错误;电动机每分钟将电能转化成机械能为E机=P出t=4×60 J=240 J,选项C正确;电动机正常工作时的输入功率为P=UI=2×4 W=8 W,选项D错误.] 6、如图为含逻辑电路的一个简单电路图,L为小灯泡.光照射光敏电阻时,其阻值R′将变得远小于R.当光照射光敏电阻时,则()A.R两端的电势差变小B.R′两端的电势差变大C.小灯泡L发光D.小灯泡L不发光C[当电阻R′受到光照时,其阻值将变得远小于R.则R两端的电势差大,R′两端间的电势差小.故A、B错误;该逻辑电路为“非”门电路.“非”门的特点是输出状态和输入状态相反,当电阻R′受到光照时,其阻值将变得远小于R,则输入端为低电势,输出端为高电势,故a点电势为高电势,小灯泡L发光.故C正确,D错误.]7、某个由导电介质制成的电阻截面如图所示.导电介质的电阻率为ρ,制成内、外半径分别为a和b的半球壳层形状(图中阴影部分),半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极,在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极.设该电阻的阻值为R,下面给出R的四个表达式中只有一个是合理的,试判断合理的表达式为()A.R=ρ(b+a)2πab B.R=ρ(b-a)2πabC.R=ρab2π(b-a)D.R=ρab2π(b+a)B[A项等式左边的单位是Ω,右边的单位是Ω,单位是合理的,将b=a代入得到R≠0,因为电阻是很薄的一层,电阻应该很小,这个等式是不合理的,故A 错误;B项等式左边的单位是Ω,右边的单位是Ω,单位是合理的,将b=a代入得到R=0,根据上面分析是合理的,故B正确;C项等式左边的单位是Ω,右边的单位是Ω·m2,左右两边单位不同,则此式不合理,故C错误;D项等式左边的单位是Ω,右边的单位是Ω·m2,左右两边单位不同,则此式不合理,故D错误.]8、一个电流表由小量程的电流表G与电阻R并联而成.若在使用中发现此电流表读数比准确值稍小些,下列采取的措施正确的是()A.在R上串联一个比R小得多的电阻B.在R上串联一个比R大得多的电阻C.在R上并联一个比R小得多的电阻D.在R上并联一个比R大得多的电阻A[电流表读数比准确值稍小些,是由于并联的电阻R的阻值偏小,而使流经小量程的电流表的电流偏小造成的,所以应该给电阻R串联一个阻值比R小得多的电阻,从而使改装后的电流表读数准确些.]9、如图所示为测量某电源电动势和内阻时得到的U-I图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V.则该电路可能为()B[由图可知,E=U m=6 V,U=4 V时,I=4 A,因此有6 V=4 V+4r,解得r=0.5 Ω.当路端电压为4.8 V时,U内=6 V-4.8 V=1.2 V,由于U外U内=Rr,所以R=U外U内r=4.81.2×0.5=2 Ω,由电阻的串、并联知识可知,该电路可能为B.]10、如图所示,直线OAC为某一直流电源上总功率随电流I的变化图线,曲线OBC表示同一直流电源内部热功率随电流I变化的图线.若A、B的横坐标为1 A,那么AB段表示的功率为()A.1 W B.6 WC.2 W D.2.5 WC[在C点,电源的总功率等于电源内耗功率,所以电源电动势的大小为E=3 V,短路电流的大小为I=3 A,所以电源的内阻为r=EI=1 Ω,图像上AB段所代表的功率为P AB=P总-I2r=1×3 W-12×1 W=2 W,故选C.]11、(双选)某同学设计了一个路灯自动控制门电路,如图所示,天黑了,让路灯自动接通,天亮了,让路灯自动熄灭.图中R G是一个光敏电阻,当有光照射时,光敏电阻的阻值会显著地减小,R是可调电阻,起分压作用.J为路灯总开关——控制继电器(图中未画路灯电路).关于此电路,下列说法正确的是()A.天黑时,R G增大,A为高电位,Z为低电位,J使路灯亮B.天黑时,R G增大,A为低电位,Z为高电位,J使路灯亮C.R调大时,傍晚路灯亮得早一些D.R调大时,傍晚路灯亮得晚一些BD[当光照变弱时光敏电阻R G的阻值变大,分担的电压大,则门电路获得的电势低,“非”门电路输入端电压变小,继电器得到的电压变高,路灯被点亮,所以B对,A错;在相同的光照情况下,若电阻R增大,使得R分得的电压变大,使“非”门电路的输入端电压变大,继电器得到的电压偏低,路灯不被点亮.只有更晚一些,天色更暗时,光敏电阻更大一些,门电路获得的电势低,“非”门电路输入端电压变小,继电器得到的电压变高,路灯才能被点亮,故C错,D对.]12、欲用伏安法测定一段阻值约为5 Ω的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:A.电池组(3 V,内阻1 Ω)B.电流表(0~3 A,内阻约0.012 5 Ω)C.电流表(0~0.6 A,内阻约0.125 Ω)D.电压表(0~3 V,内阻约3 kΩ)E.电压表(0~15 V,内阻约15 kΩ)F.滑动变阻器(0~20 Ω,额定电流1 A)G.滑动变阻器(0~2 000 Ω,额定电流0.3 A)H.开关、导线(1)上述器材中应选用的是________.(填写各器材前的字母代号)(2)实验电路应采用电流表________(填“内”或“外”)接法.(3)设实验中,电流表、电压表的某组示数如图所示,图中I=________A,U=________V.(4)为使通过待测金属导线的电流能在0~0.5 A范围内改变,请按要求在虚线框中画出测量待测金属导线的电阻R x的原理电路图,然后根据你设计的原理电路图将图中所给定的器材连成实验电路.解析:电池组电压为3 V,待测电阻约为5 Ω,流过待测电阻的最大电流约为3 V5 Ω=0.6 A,故应选量程为0~0.6 A的电流表、量程为0~3 V的电压表.滑动变阻器应选阻值小、额定电流大的,安全又易于调节.由于待测电阻与电流表、电压表内阻比较有50.125<3×1035,故采用电流表外接法.为使流过金属导线的电流在0~0.5 A范围内改变,则滑动变阻器应采用分压式接法.原理电路图和实物连线图如图(a)、(b)所示.答案:(1)A、C、D、F、H(2)外(3)0.48 2.20(4)见解析13、电动机的自动控制电路如图所示,其中R H为热敏电阻,R L为光敏电阻.当温度升高时,R H的阻值远小于R1;当光照射R L时,其阻值远小于R2,为使电动机在温度升高或受到光照时能自动启动,电路中虚线框内应选________门逻辑电路;若要提高光照时电动机启动的灵敏度,可以________(选填“增大”或“减小”)R2的阻值.解析:电路中的逻辑关系是“或”逻辑关系,故虚线框内应选“或”门电路.增大R2的阻值,可增大电动机两端的电压,此时R L的阻值改变较小时,就可以使电动机启动,故增大R2的阻值可提高光照时电动机启动的灵敏度.答案:或增大。

(高二)物理教科版选修3—1第2章 直流电路含答案

(高二)物理教科版选修3—1第2章 直流电路含答案

(高二)物理教科版选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、如图所示为一小灯泡的伏安特性曲线,横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1、I1),过点A的切线与纵轴交点的纵坐标为I2,小灯泡两端的电压为U1时,电阻等于()A.I1U1B.U1I1C.U1I2D.U1I1-I22、白炽灯的灯丝是由钨制成的,下列说法中正确的是()A.由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体,故两种情况下电阻相同B.白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻C.白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻D.条件不足,不能确定3、如图,虚线框内为改装好的电表,M、N为新电表的接线柱,其中灵敏电流计G的满偏电流为200 μA,已测得它的内阻为495.0 Ω,图中电阻箱读数为5.0 Ω,现将M、N接入某电路,发现灵敏电流计G刚好满偏,则根据以上数据计算可知()A.M、N两端的电压为1 mVB.M、N两端的电压为100 mVC.流过M、N的电流为2 μAD.流过M、N的电流为20 mA4、如图所示,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,与分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则()A.的读数变大,的读数变小B.的读数变大,的读数变大C.的读数变小,的读数变小D.的读数变小,的读数变大5、一只电饭煲和一台洗衣机并联接在输出电压为220 V的交流电源上(其内电阻可忽略不计),均正常工作.用电流表分别测得通过电饭煲的电流是5.0 A,通过洗衣机电动机的电流是0.50 A,则下列说法中正确的是()A.电饭煲的电阻为44 Ω,洗衣机电动机线圈的电阻为440 ΩB.电饭煲消耗的电功率为1 555 W,洗衣机电动机消耗的电功率为155.5 W C.1 min内电饭煲消耗的电能为6.6×104 J,洗衣机电动机消耗的电能为6.6×103 JD.电饭煲发热功率是洗衣机电动机发热功率的10倍6、如图所示为三个基本逻辑电路的符号,A输入端全为“1”,B输入端全为“0”.以下判断正确的是()甲乙丙A.甲为“非”逻辑电路符号,输出为“1”B.乙为“或”逻辑电路符号,输出为“1”C.乙为“与”逻辑电路符号,输出为“0”D.丙为“与”逻辑电路符号,输出为“1”*7、在如图所示电路中,AB为粗细均匀、长为L的电阻丝,以A、B上各点相对A点的电压为纵坐标,各点离A点的距离x为横坐标,则各点电势U随x变化的图线应为()*8、一个电流表,刻度盘的每1小格代表1 μA,内阻为R g;如果把它改装成量程较大的电流表,刻度盘的每一小格代表n μA,则()A.给它串联一个电阻,阻值为nR gB.给它串联一个电阻,阻值为(n-1)R gC.给它并联一个电阻,阻值为R g nD.给它并联一个电阻,阻值为R g n-1*9、(双选)有一种测量人体重的电子秤,其原理如图中虚线内所示,它主要由三部分构成:踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表).设踏板的质量可忽略不计,已知理想电流表的量程为0~3 A,电源电动势为12 V,内阻为2 Ω,电阻R随压力变化的函数式为R =30-0.02F(F和R的单位分别是N和Ω).下列说法正确的是()A.该电子秤能测量的最大体重是1 400 NB.该电子秤能测量的最大体重是1 300 NC.该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D.该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处*10、(双选)在如图甲所示的电路中,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关S闭合后,电路中的总电流为0.25 A,则此时()A.L1的电压为L2电压的2倍B.L1消耗的电功率为0.75 WC.L2的电阻为12 ΩD.L1、L2消耗的电功率的比值大于4∶1*11、请根据下面所列的真值表,从四幅图中选出与之相对应的一个逻辑电路()输入输出A B Y0 0 10 1 01 0 01 1 0A B C D12、材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt),其中α称为电阻温度系数,ρ0是材料在t=0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常量.金属的电阻一般随温度的增加而增加,具有正温度系数;而某些非金属如碳等则相反,具有负温度系数.利用具有正负温度系数的两种材料的互补特性,可制成阻值在一定温度范围内不随温度变化的电阻.已知:在0 ℃时,铜的电阻率为1.7×10-8Ω·m,碳的电阻率为3.5×10-5Ω·m;在0 ℃附近,铜的电阻温度系数为3.9×10-3℃-1,碳的电阻温度系数为-5.0×10-4℃-1.将横截面积相同的碳棒与铜棒串接成长为1.0 m的导体,要求其电阻在0 ℃附近不随温度变化,求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化).13、如图所示的电路中,R1=3 Ω,R2=6 Ω,R3=1.5 Ω,C=20 μF.当开关S断开时,电源所释放的总功率为2 W;当开关S闭合时,电源所释放的总功率为4 W,求:(1)电源的电动势和内电阻;(2)闭合S时,电源的输出功率;(3)S断开和闭合时,电容器所带的电荷量各是多少?(高二)物理教科版选修3—1第2章直流电路含答案教科版选修3—1第二章直流电路1、如图所示为一小灯泡的伏安特性曲线,横轴和纵轴分别表示电压U和电流I.图线上点A的坐标为(U1、I1),过点A的切线与纵轴交点的纵坐标为I2,小灯泡两端的电压为U1时,电阻等于()A.I1U1B.U1I1C.U1I2D.U1I1-I2B[本题考查利用小灯泡的伏安特性曲线求电阻,意在考查学生对小灯泡的伏安特性曲线以及对电阻定义式的理解.由电阻的定义式R=UI可知,B正确,其他选项错误.要特别注意R≠ΔUΔI,故选B.]2、白炽灯的灯丝是由钨制成的,下列说法中正确的是()A.由于白炽灯正常工作时的灯丝和未接入电路时的灯丝是同一个导体,故两种情况下电阻相同B.白炽灯正常工作时灯丝电阻大于未接入电路时灯丝电阻C.白炽灯正常工作时灯丝电阻小于未接入电路时灯丝电阻D.条件不足,不能确定B[白炽灯的灯丝为金属,所以电阻率随温度的升高而增大,正常工作时温度高于不工作时的温度,所以工作时的电阻大于不工作时的电阻,B对.]3、如图,虚线框内为改装好的电表,M、N为新电表的接线柱,其中灵敏电流计G的满偏电流为200 μA,已测得它的内阻为495.0 Ω,图中电阻箱读数为5.0 Ω,现将M、N接入某电路,发现灵敏电流计G刚好满偏,则根据以上数据计算可知()A.M、N两端的电压为1 mVB.M、N两端的电压为100 mVC.流过M、N的电流为2 μAD.流过M、N的电流为20 mAD[M、N两端电压:U=I g R g=200×10-6×495.0 V=0.099 V=99 mV,故A、B错误;流过M、N的电流:I=I g+UR=(200×10-6+0.0995) A=0.02 A=20 mA,故C错误,D正确.]4、如图所示,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,与分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则()A .的读数变大,的读数变小B .的读数变大,的读数变大C .的读数变小,的读数变小D .的读数变小,的读数变大B [当S 断开后,闭合电路的总电阻增加,根据闭合电路欧姆定律可知,总电流减小,故路端电压U =E -Ir 增加,即的读数变大;由于定值电阻R 1两端的电压减小,故R 3两端的电压增加,通过R 3的电流增加,即的读数变大,选项B 正确.]5、一只电饭煲和一台洗衣机并联接在输出电压为220 V 的交流电源上(其内电阻可忽略不计),均正常工作.用电流表分别测得通过电饭煲的电流是5.0 A ,通过洗衣机电动机的电流是0.50 A ,则下列说法中正确的是( )A .电饭煲的电阻为44 Ω,洗衣机电动机线圈的电阻为440 ΩB .电饭煲消耗的电功率为1 555 W ,洗衣机电动机消耗的电功率为155.5 WC .1 min 内电饭煲消耗的电能为6.6×104 J ,洗衣机电动机消耗的电能为6.6×103 JD .电饭煲发热功率是洗衣机电动机发热功率的10倍C [由于电饭煲是纯电阻元件,所以R 1=U I 1=44 Ω,P 1=UI 1=1 100 W 其在1 min 内消耗的电能W 1=UI 1t =6.6×104 J洗衣机为非纯电阻元件,所以R 2≠U I 2,P 2=UI 2=110 W 其在1 min 内消耗的电能W 2=UI 2t =6.6×103 J其热功率P 热≠P 2,所以电饭煲发热功率不是洗衣机电动机发热功率的10倍,C 正确.]6、如图所示为三个基本逻辑电路的符号,A 输入端全为“1”,B 输入端全为“0”.以下判断正确的是()甲乙丙A.甲为“非”逻辑电路符号,输出为“1”B.乙为“或”逻辑电路符号,输出为“1”C.乙为“与”逻辑电路符号,输出为“0”D.丙为“与”逻辑电路符号,输出为“1”B[根据逻辑电路的符号特点可知,甲为“非”逻辑电路符号,A输入端为1时,输出为“0”,A错误;乙为“或”逻辑电路符号,A输入端为“1”,B输入端为“0”时,输出为“1”,B正确,C错误;丙为“与”逻辑电路符号,A输入端为“1”,B输入端为“0”时,输出为“0”,D错误.]*7、在如图所示电路中,AB为粗细均匀、长为L的电阻丝,以A、B上各点相对A点的电压为纵坐标,各点离A点的距离x为横坐标,则各点电势U随x变化的图线应为()A[由U=IR x=ER·xL·R=EL x,其中E、L均为定值,故U与x成正比,A项正确.]*8、一个电流表,刻度盘的每1小格代表1 μA,内阻为R g;如果把它改装成量程较大的电流表,刻度盘的每一小格代表n μA,则()A.给它串联一个电阻,阻值为nR gB.给它串联一个电阻,阻值为(n-1)R gC.给它并联一个电阻,阻值为R g nD.给它并联一个电阻,阻值为R g n-1D[把小量程电流表改装成量程较大的电流表应并联一个电阻,由并联电路特点,I g R g=(I-I g)·R,所以R=I gI-I gR g,每一小格变为n μA,量程变为nI g,则R=1n-1R g.]*9、(双选)有一种测量人体重的电子秤,其原理如图中虚线内所示,它主要由三部分构成:踏板、压力传感器R(阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表).设踏板的质量可忽略不计,已知理想电流表的量程为0~3 A,电源电动势为12 V,内阻为2 Ω,电阻R随压力变化的函数式为R =30-0.02F(F和R的单位分别是N和Ω).下列说法正确的是()A.该电子秤能测量的最大体重是1 400 NB.该电子秤能测量的最大体重是1 300 NC.该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D.该电子秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处AC[由E=I(r+R)可得R最小值为R=2 Ω.由R=30-0.02F可得F最大值为1 400 N,选项A正确,B错误;该电子秤示数为零时F=0,R=30 Ω,对应电流I=Er+R=0.375 A,选项C正确,D错误.]*10、(双选)在如图甲所示的电路中,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关S闭合后,电路中的总电流为0.25 A,则此时()A.L1的电压为L2电压的2倍B.L1消耗的电功率为0.75 WC.L2的电阻为12 ΩD.L1、L2消耗的电功率的比值大于4∶1BD[由题意知,开关闭合后,L1的电流是L2的两倍,根据伏安特性曲线知,L1的电压不等于L2的两倍,所以A错误;由伏安特性曲线知,当电流为0.25 A时,电压为3.0 V,故L1消耗的电功率P1=U1I1=0.75 W,所以B正确;由题意知,L2的电流为0.125 A,根据伏安特性曲线知电压约为0.3 V,再根据R=UI=0.30.125Ω=2.4 Ω,知C错误;L2消耗的电功率为P2=U2I2=0.3×0.125 W=0.037 5 W,故P1∶P2=20∶1>4∶1,D正确.]*11、请根据下面所列的真值表,从四幅图中选出与之相对应的一个逻辑电路()输入输出A B Y0 0 10 1 01 0 01 1 0A B C DC[从真值表可看出不是单一的“与”“或”关系,更不是单一的“非”关系,一定对应一个复合逻辑电路,从真值表分析可得应为“或非”复合逻辑电路,选项C正确.]12、材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt),其中α称为电阻温度系数,ρ0是材料在t=0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常量.金属的电阻一般随温度的增加而增加,具有正温度系数;而某些非金属如碳等则相反,具有负温度系数.利用具有正负温度系数的两种材料的互补特性,可制成阻值在一定温度范围内不随温度变化的电阻.已知:在0 ℃时,铜的电阻率为1.7×10-8Ω·m,碳的电阻率为3.5×10-5Ω·m;在0 ℃附近,铜的电阻温度系数为3.9×10-3℃-1,碳的电阻温度系数为-5.0×10-4℃-1.将横截面积相同的碳棒与铜棒串接成长为1.0 m的导体,要求其电阻在0 ℃附近不随温度变化,求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化).解析:设所需碳棒的长度为L 1,电阻率为ρ1,电阻温度系数为α1;铜棒的长度为L 2,电阻率为ρ2,电阻温度系数为α2.根据题意有ρ1=ρ10(1+α1t),ρ2=ρ20(1+α2t)式中ρ10、ρ20分别为碳和铜在0 ℃时的电阻率.设碳棒的电阻为R 1,铜棒的电阻为R 2,有R 1=ρ1L 1S ,R 2=ρ2L 2S式中S 为碳棒与铜棒的横截面积.碳棒与铜棒连接成的导体的总电阻和总长度分别为R =R 1+R 2,L 0=L 1+L 2 式中L 0=1.0 m联立以上各式解得R =ρ10L 1S +ρ20L 2S +ρ10α1L 1+ρ20α2L 2St 要使R 不随t 变化,上式中t 的系数必须为零,即ρ10α1L 1+ρ20α2L 2=0又L 0=L 1+L 2解得L 1=ρ20α2ρ20α2-ρ10α1L 0代入数据得L 1=3.8×10-3 m.答案:3.8×10-3 m13、如图所示的电路中,R 1=3 Ω,R 2=6 Ω,R 3=1.5 Ω,C =20 μF.当开关S 断开时,电源所释放的总功率为2 W ;当开关S 闭合时,电源所释放的总功率为4 W ,求:(1)电源的电动势和内电阻;(2)闭合S 时,电源的输出功率;(3)S 断开和闭合时,电容器所带的电荷量各是多少?解析:(1)S 断开时外电路R 2、R 3串联:E =I 1(R 2+R 3)+I 1r① P 1=EI 1② S 闭合时:外电路R 1、R 2并联后与R 3串联 R 外′=R 3+R 1R 2R 1+R 2代入数据R 外′=⎝ ⎛⎭⎪⎫1.5+3×63+6Ω=3.5 Ω③ 对闭合电路E =I 2R 外′+I 2r④ P 2=EI 2⑤ 由①②③④⑤可得⎩⎨⎧ E =4 Vr =0.5 ΩI 1=0.5 AI 2=1 A(2)闭合S 时,电源的输出功率P =I 22R 外′=I 2×3.5 W =3.5 W(3)S 断开时Q 1=CU R2=20×10-6×0.5×6 C =6×10-5C S 闭合时电容器两端的电势差为零,则Q 2=0 答案:(1)4 V 0.5 Ω (2)3.5 W (3)6×10-5C 0。

教科版高二物理选修3-1第2章 直流电路练习含答案

教科版高二物理选修3-1第2章 直流电路练习含答案

(高二)教科版物理选修3—1 第2章 直流电路练习含答案1、一个阻值为R 的电阻两端加上电压U 后,通过电阻横截面的电荷量q 随时间t 变化的图像如图所示,此图像的斜率可表示为( )A .UB .RC .U RD .1R2、如图所示,一段长为a ,宽为b ,高为c(a>b>c)的导体,将其中的两个对立面接入电路中时,最大的电阻为R ,则最小的电阻为( )A .c 2R a 2B .c 2R abC .c 2R bcD .R3、(多选)三个阻值都为12 Ω的电阻,它们任意连接、组合,总电阻可能为( )A .4 ΩB .24 ΩC .18 ΩD .36 Ω4、(双选)如图所示为闭合电路中两个不同电源的U-I 图像,则下列说法中正确的是( )A .电动势E 1=E 2,短路电流I 1>I 2B .电动势E 1=E 2,内阻r 1>r 2C .电动势E 1>E 2,内阻r 1>r 2D .当工作电流变化量相同时,电源2的路端电压变化较大5、把六个相同的小灯泡接成如图甲、乙所示的电路,调节变阻器使灯泡正常发光,甲、乙两电路所消耗的功率分别用P 甲和P 乙表示,则下列结论中正确的是( )A.P甲=P乙B.P甲=3P乙C.P乙=3P甲D.P乙>3P甲6、隧道里有一个报警器,在隧道的两端各有一个开关,在出现危险时要求不论接通哪一个开关都能使警报器报警,那么应设计的电路为()A.“与”门电路B.“或”门电路C.“非”门电路D.上诉答案都有可能7、(多选)额定电压为U0的电灯,其均匀灯丝常温下的电阻为R,下列说法中正确的是()A.常温下,若将灯丝均匀拉长为原来的10倍,则电阻变为100RB.常温下,若将灯丝从中点对折起来,电阻变为1 4RC.给灯丝加上从0到U0逐渐增大的电压,U与I比值不变D.将灯丝温度降低到临界温度时其电阻会突变为08、如图所示,A、B间电压恒为U,在滑动变阻器的滑片P由下端向上端移动的过程中,灯泡上的电压数值()A.一直为U B.一直为0C.逐渐增大到U D.逐渐减小到09、如图所示电路,电源内阻不可忽略.开关S闭合后,变阻器R0的滑片向下滑动的过程中()A.电压表与电流表的示数都减小B.电压表与电流表的示数都增大C.电压表的示数增大,电流表的示数减小D.电压表的示数减小,电流表的示数增大10、(双选)在如图所示的电路中,电源电动势为12 V,电源内阻为1.0 Ω,电路中的电阻R 0为1.5 Ω,小型直流电动机的内阻为0.5 Ω.闭合开关S后,电动机转动,电流表的示数为2.0 A .以下判断中正确的是()A.电动机的输出功率为14 WB.电动机两端的电压为7.0 VC.电动机产生的热功率为2.0 WD.电源输出的电功率为24 W11、(双选)居民小区里的楼道灯采用门电路控制,电路如图所示,图中R2是光敏电阻,受光照后电阻减小,R1为定值电阻,S是声控开关.白天的时候,即使拍手发出声音,楼道灯也不亮;但是到了晚上,拍手发出声音后,灯就亮了,并采用延时电路,使之亮一段时间后才熄灭.下列说法正确的是()A.应该采用“与”门电路控制楼道灯B.应该采用“或”门电路控制楼道灯C.黑夜时R2较大D.黑夜时R2较小12、测量液体的电阻率,工业上采用一种称为“电导仪”的仪器,其中一个关键部件如图所示,A、B是两片面积为1 cm2的正方形铂片,间距为d=1 cm,把它们浸在待测液体中,若通过两根引线加上一定的电压U=6 V时,测出电流I=1 μA,则这种液体的电阻率为多少?13、如图所示,用伏安法测电阻R x 时,MN 接在恒定电压上,当S 接a 点时电压表示数为100 V ,电流表示数为0.2 A ;当S 接b 点时,电压表示数为102 V ,电流表示数为0.12 A ,(1)为了较准确地测定R x ,S 应接在a 点还是b 点________.(2)接在电路中的电流表的内阻为________Ω.答案1、一个阻值为R 的电阻两端加上电压U 后,通过电阻横截面的电荷量q 随时间t 变化的图像如图所示,此图像的斜率可表示为( )A .UB .RC .U RD .1RC [图像的斜率k =q t =I ,根据欧姆定律,I =U R ,所以k =q t =I =U R ,C 正确.]2、如图所示,一段长为a ,宽为b ,高为c(a>b>c)的导体,将其中的两个对立面。

高二教科版物理选修3—1第2章 直流电路含答案

高二教科版物理选修3—1第2章 直流电路含答案

A.1∶1 C.2∶1
B.1∶2 D.1∶4
D [将题(a)图半球形导体材料看成是等大的两半部分的并联,则题(b)图中可以 看成是两半部分的串联,设每一半部分的电阻为 R,则题(a)图中电阻 Ra=R2, 题(b)图中电阻 Rb=2R,故 Ra∶Rb=1∶4.] *8、如图所示的伏安法测电阻的电路中,电压表的内阻为 3 kΩ,读数为 3 V; 电流表内阻为 10 Ω,读数为 4 mA.待测电阻 R 的真实值等于( )
框、Y 框中应是( )
A.X 为热敏电阻,Y 为可变电阻 B.X 为热敏电阻,Y 为开关 C.X 为可变电阻,Y 为热敏电阻 D.X、Y 均为热敏电阻 *7、现有半球形导体材料,接成如图(a)、(b)所示两种形式,则两种接法的电阻 之比 Ra∶Rb 为( )
A.1∶1
B.1∶2
C.2∶1
D.1∶4
*8、如图所示的伏安法测电阻的电路中,电压表的内阻为 3 kΩ,读数为 3 V;
A.X 为热敏电阻,Y 为可变电阻
6 / 10
B.X 为热敏电阻,Y 为开关 C.X 为可变电阻,Y 为热敏电阻 D.X、Y 均为热敏电阻
C [温度升高时,Y 处的热敏电阻阻值变小,所分电压变小,则 A 处变为低电 位,由于“非”逻辑电路,输出端为高电位,故报警灯 L 发光报警,应选 C.] *7、现有半球形导体材料,接成如图(a)、(b)所示两种形式,则两种接法的电阻 之比 Ra∶Rb 为( )
)
1 / 10
A.53 B.35 C.23 D.32 5、如图所示,直线 A 为某电源的 U-I 图线,曲线 B 为某小灯泡的 U-I 图线,用 该电源和小灯泡组成闭合电路时,电源的输出功率和电源的总功率分别是( )
A.4 W,8 W

人教版高二物理选修3-1第二章 闭合电路欧姆定律 练习题(带解析)

人教版高二物理选修3-1第二章 闭合电路欧姆定律 练习题(带解析)

第二章闭合电路欧姆定律练习题一、单项选择题(每小题6分,共42分)1.一太阳能电池板,测得它的开路电压为800 mV,短路电流为40 mA,若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路,则它的路端电压是()A.0.10 V B.0.20 VC.0.30 V D.0.40 V2.在如图所示的闭合电路中,当滑片P向右移动时,两电表读数的变化是()A.A变大,V变大B.A变小,V变大C.A变大,V变小D.A变小,V变小3.如图所示电路中,电源电动势为E,内电阻为r,开关闭合时在平行板电容器C中恰好有一带电粒子处于悬空静止状态,当变阻器R0的滑动端向左移动时,带电粒子将()A.向上运动B.向下运动C.静止不动D.不能确定运动状态的变化4.如图所示,电源电动势为6 V,当开关接通时,灯泡L1和L2都不亮,用电压表测得各部分电压U ad=0,U cd=6 V,由此可以判定()A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路5.如图所示为汽车蓄电池与车灯(电阻不变)、电动机组成的电路,蓄电池内阻为0.05 Ω,电流表和电压表均为理想电表.只接通S1时,电流表示数为10 A,电压表示数为12 V,再接通S2,电动机工作时,电流表示数变为8 A,则此时通过电动机的电流是()A.2 A B.8 AC.50 A D.58 A6.如图所示电路中,M、N是平行板电容器的两个极板,R0为定值电阻,R1、R2为可调电阻,用绝缘细线将质量为m、带正电的小球悬于电容器内部.闭合开关S,小球静止时受到悬线的拉力为F.调节R 1、R2,关于F的大小判断正确的是()A.保持R1不变,缓慢增大R2时,F将变大B.保持R1不变,缓慢增大R2时,F将变小C.保持R2不变,缓慢增大R1时,F将变大D.保持R2不变,缓慢增大R1时,F将变小7.如图所示电路中,R1、R2为定值电阻,电源内阻为r,闭合电键S,电压表显示有读数,调节可变电阻R的阻值,电压表示数增大量为ΔU,则在此过程中()A.可变电阻R阻值增大,流过它的电流增大B.电阻R2两端的电压减小,变化量等于ΔUC.通过电阻R2的电流减小,变化量小于ΔU R2D.路端电压一定增大,变化量大于ΔU二、多项选择题(每小题8分,共24分)8.右图为闭合电路中两个不同电源的U-I图象,则下列说法中正确的是()A.电动势E1=E2,短路电流I1>I2B.电动势E1=E2,内阻r1>r2C.电动势E1>E2,内阻r1>r2D.当两电源的工作电流变化量相同时,电源2的路端电压变化较大9.如图所示的U-I图象中,直线Ⅰ为某电源的路端电压与电流的关系,直线Ⅱ为某一电阻R的U-I图线,用该电源直接与电阻R连接成闭合电路,由图象可知()A.R的阻值为1.5 ΩB.电源电动势为3 V,内阻为0.5 ΩC.电源的输出功率为3.0 WD.电源内部消耗的功率为 1.5 W10.有一种测量体重的电子秤,其原理图如图中的虚线部分所示,它主要由三部分构成:踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表).设踏板的质量可忽略不计,已知理想电流表的量程为3 A,电源电动势为12 V,内阻为2 Ω,电阻R随压力变化的函数为R=30 Ω-0.02 F(F和R的单位分别是N和Ω).下列说法正确的是()A.该秤能测量的最大体重是1 400 NB.该秤能测量的最大体重是1 300 NC.该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D.该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处三、非选择题(共34分)11.(16分)如右图所示E=10 V,R1=4 Ω,R2=6 Ω,C=30 μF.电池内阻可忽略.(1)闭合开关S,求稳定后通过R1的电流;(2)然后将开关S断开,求这以后流过R1的总电荷量.12.(18分)如图所示的电路中,电源的电动势E=12 V,内阻未知,R1=8 Ω,R2=1.5 Ω,L为规格“3 V,3 W”的灯泡,开关S断开时,灯泡恰好正常发光.(不考虑温度对灯泡电阻的影响)试求:(1)灯泡的额定电流和灯丝电阻;(2)电源的内阻;(3)开关S闭合时,灯泡实际消耗的功率.答案1.解析:电源电动势为0.8 V,根据I短=Er解得r=EI短=20 Ω.所以U=RR+rE=0.4 V.2.解析:该电路中,当滑片P向右移动时,滑动变阻器的有效电阻变大,闭合电路的总电阻变大,根据闭合电路的欧姆定律I=Er+R0+R可知,电路中的电流变小,电流表的读数变小,而电压表的读数为U=E-I(R0+r),I减小,电压表读数变大,选项B正确.3.解析:当滑动端向左移动时R0变大,则总电流变小,R两端的电压变小,电容器中的场强变小,粒子受到的电场力减小,重力大于电场力,所以粒子将向下运动,故B正确.4.解析:由题给条件可知,电路中有的地方没有电压,由U ad=0,U cd=6 V可知电路是断路,电路a、d之间没有断点,c、d之间有断点,可知灯L2断路.由电灯L2两端电压不为零,可知灯L1与变阻器R是完好的,选项C正确.5.解析:根据闭合电路欧姆定律E =U +Ir ,只接通S 1时,电流表示数为10 A ,电压表示数为12 V ,得E =12.5 V ,车灯电阻R =U I=1210Ω=1.2 Ω;接通S 2,电动机工作时,电流表示数变为8 A ,车灯电压U 1=I 1R =9.6 V ,电源内电压为U 内=E -U 1=2.9 V ,通过电源的电流I 总=U 内r =2.90.05A =58 A ,通过电动机的电流I 2=I 总-I 1=50 A ,C 正确.6.解析:当R 1不变,增大R 2时,电路中总电流I 减小,R 0分压相应减小,MN 极板间的场强也减少,所以F 也变小.而当R 2不变,调节R 1时,MN 极板间的电压不变,F 应不变.选项B 正确.7.解析:由题,电压表的示数增大,R 和R 1并联的电阻增大,得知R 增大,总电阻增大,总电流减小,并联部分电压增大,通过R 1的电流增大,所以通过可变电阻R 的电流减小,故A 错误.R 增大,外电阻增大,干路电流减小,电阻R 2两端的电压减小,路端电压增大,而路端电压等于外电路总电压,所以电阻R 2两端的电压减小量小于ΔU ,由欧姆定律得知,通过电阻R 2的电流减小,减小量小于ΔU R 2,故B 错误、C 正确.由于电阻R 2两端的电压减小,所以路端电压的增大量小于ΔU ,故D 错误.8.解析:由闭合电路的欧姆定律得E =U +Ir .当I =0时电动势E 等于路端电压U ,即U -I 图线和U 轴的交点就是电动势,由图知两电源的电动势相等.当U =0时I =E /r ,U -I 图线和I 轴的交点就是短路电流,由图可知I 1>I 2,A 正确.而r =E /I ,即图线的斜率表示电源的内阻,由图知r 1<r 2,B 、C 错误.当工作电流变化量相同时,因为r 1<r 2,电源2内电压变化较大,由闭合电路的欧姆定律得E =U 外+U 内.所以电源2的路端电压变化较大,D 正确.9.解析:由直线Ⅰ可知,电源的电动势为3 V ,内阻为1.5 Ω,选项B错误;由直线Ⅱ可知,R的阻值为1.5 Ω,选项A正确;闭合回路的电流为I=ER+r=1 A,则电源的输出功率为P出=EI-I2r=1.5 W,电源内部消耗功率为P内=I2r=1.5 W,选项C错误,D正确.10.解析:当电流表示数达到3 A时,压力传感器受到的压力最大,由E=I(R+r)可求得R=2 Ω,由R=30 Ω-0.02 F可求得F=1 400 N,选项A正确,B错误;当踏板空载时,R′=30 Ω,电流表G示数为I′=ER′+r=1230+2A=0.375 A,选项C正确,D错误.11.解析:(1)电路稳定后,电容器所在的支路上无电流通过,因此R1与R2串联,C两端的电压即为R2两端的电压.由欧姆定律得,通过R1的电流I=ER1+R2=104+6A=1 A.(2)电容器两端电压U2=IR2=6 V,电容器所带电荷量Q1=CU2=30×10-6×6 C=1.8×10-4 C.开关S断开稳定后,总电流为零,电容器两端电压为E,所带电荷量Q2=CE=30×10-6×10 C=3×10-4 C.通过R1的电荷量,即为电容器增加的电荷量,ΔQ=Q2-Q1=1.2×10-4 C.12.答案:(1)1 A 3 Ω(2)1 Ω(3)0.48 W解析:(1)灯泡的额定电流I0=P0U0=33A=1 A灯丝电阻R L=U20P0=323Ω=3 Ω.(2)断开S时,灯L正常发光,即I1=I0根据闭合电路的欧姆定律得E =I 0(R 1+R L +r )r =E I 0-(R 1+R L )=121Ω-(8+3) Ω=1 Ω. (3)闭合S 时,设外电路总电阻为R 外,则R 外=R L ·R 2R L +R 2+R 1=9 Ω 设干路电流为I 总,则I 总=E R 外+r =1.2 A 灯泡两端的电压U L =I 总·R L ·R 2R L +R 2=1.2 V 灯泡的实际功率P L =U 2L R L=0.48 W.。

粤教版物理高一-选修3-1-第二章-电路-同步练习(包含答案)

粤教版物理高一-选修3-1-第二章-电路-同步练习(包含答案)

粤教版物理高一-选修3-1-第二章-电路-同步练习一、单选题1.一台空调机的额定功率为1kW,假设在额定功率下平均每天工作6小时(h),30天的用电量是()A. 18 kW•hB. 30 kW•hC. 60 kW•hD. 180 kW•h2.在如图所示的逻辑电路中,当A端输入电信号“1”、B端输入电信号“0”时,则在C和D端输出的电信号分别为()A. 1和0B. 0和1C. 1和1D. 0和03.如图所示,直线A为电源的U—I图线,直线B为电阻R的U—I图线,用该电源和电阻组成闭合电路时,电源的输出功率和电路的总功率分别是()A. 4 W、8 WB. 2 W、4 WC. 4 W、6 WD. 2 W、3 W4.在如图所示电路中,当滑动变阻器滑片P向下移动时,则()A. A灯变亮、B灯变亮、C灯变亮B. A灯变亮、B灯变亮、C灯变暗C. A灯变亮、B灯变暗、C灯变暗D. A灯变亮、B灯变暗、C灯变亮5.如图所示,直线A为电源的路端电压与总电流关系的伏安图线,直线B为电阻R两端电压与通过该电阻流关系的伏安图线,用该电源和该电阻组成闭合电路,电源的输出功率和效率分别是:A. 2瓦,66.7%B. 2瓦,33.3%C. 4瓦,33.3%D. 4瓦,66.7%6.a、b两个电阻的U—I图线如图所示,则()A. R a <R bB. R a >R bC. 若将它们串联在电路中,发热功率较大的是电阻R bD. 若将它们并联在电路中,发热功率较大的是电阻R a7.两个电阻R1和R2,R1>R2,将它们并联接入电路,它们的发热功率分别为P1,P2,总功率为P,则()A. P1>P2B. P1<P2C. P1=P2D. P=P1-P28.一根粗细均匀的长直导线,其电阻大小为R0,现将它截为等长的n段,然后将它们全部并联,则总电阻为( )A. B. C. nR0 D. n2R09.输电线的电阻共计r,输送的电功率是P,用电压U送电,则用户能得到的电功率为()A. PB. P﹣()2rC. P﹣D.二、多选题10.在“探究电阻与长度、横截面积关系”的实验中,以下操作中错误的是()A. 用米尺测量金属丝的全长,且测量三次,算出其平均值,然后再将金属丝接入电路中B. 将金属丝密绕在铅笔上,测出宽度,除以圈数得到金属丝直径C. 用伏安法测电阻时采用电流表内接法,多次测量后算出平均值D. 实验中应保持金属丝的温度不变11.用伏安法测电池的电动势和内阻的实验中,下列说法正确的是A. 应选用旧的干电池作为被测电源,以使电压表读数变化明显B. 应选用内阻较小的电压表和电流表C. 移动滑动变阻器的滑片时,不能使滑动变阻器短路造成电流表过载D. 使滑动变阻器阻值尽量大一些,测量误差才会小12.如图所示的U-I图象中,直线I为某一电源路端电压与电流的关系图线,直线Ⅱ为某一电阻R的U-I图线.用该电源直接与电阻R相连组成闭合电路.由图象可知()A. R的阻值为1.5ΩB. 电源的电动势为3.0V,内阻为1.5ΩC. 电源的输出功率为3WD. 电源R消耗的功率为1.5W13.如图所示,平行金属板中带电质点P原处于静止状态,电流表和电压表都看做理想电表,且R1大于电源的内阻r,当滑动变阻器R4的滑片向b端移动时,则( )A. 电压表读数减小B. 电流表读数减小C. 质点P将向上运动D. 电源的输出功率逐渐增大14.下列说法中正确的是()A. 据R=可知,当通过导体的电流不变时,加在电阻两端的电压变为原来的2倍时,导体的电阻也变为原来的2倍B. 据R=可知,通过导体的电流改变,加在电阻两端的电压也改变,但导体的电阻不变C. 据ρ=可知,导体的电阻率与导体的电阻和横截面积的乘积RS成正比,与导体的长度L成反比D. 导体的电阻率与导体的长度L、横截面积S、导体的电阻R皆无关三、填空题15.把一条电阻为64Ω的均匀电阻丝截成等长的n段后,再并联起来,电阻变为1Ω,则n等于________。

高中物理3-1第一、二章练习附带答案.docx

高中物理3-1第一、二章练习附带答案.docx

存在问题:11题答案不详细T3图有问题 T13没有图T8没有图第一、二章练习1. 电容器是一种常用的电子元件。

对电容器认识正确的是()A ・电容器的电容表示其储存电荷能力 B. 电容器的电容与它所带的电量成正比C. 电容器的电容与它两极板间的电压成正比D. 电容的常用单位有pF 和pF, 1 uF=103pF2. 连接在电池两极上的平行板电容器,当两极板间的距离减小时 ( )A.电容器的电容C 变大 B .电容器极板的带电荷量Q 变大C.电容器两极板间的电势差U 变大D.电容器两极板的电场强度E 变大3. 平行板电容器的两极板A 、B 接于电池两极,一带正电小球悬挂在电容器内部,闭合电键,电容器充电,这时悬线偏角与竖直方向的夹角为8,如下图所示A. 保持K 闭合,A 板向B 板靠近,则0大.B. 保持K 闭合,A 板向B 板靠近,则0变.C. 断开K, A 板向B 板靠近,则B 增大.D. 断开K,A 板向B 板靠近,则0不变.横截面的直径是d,电阻是R,把它拉制成直径为d/10的均匀( )C. 3 : 2 : 1D.以上都不对 6.如图所示是某导体的伏安特性曲线,由图可知正确的是 ( )A. 导体的电阻是25 QB. 导体的电阻是0・04QC. 当导体两端的电压是10V 时,通过导体的电流是0. 4AR RA.---------B.C. 100R1000 100D. 10000R5如图所示,当血端接入100V 电压时, 端电压为50V,则& :心:尺3之比是( A. 4 : 1 : 2 B. 2 : 1 : 1两端为20V ;当cd 两端接入100V 时,血两 )4 一段粗细均匀的鎳銘丝, 细丝后,它的电阻变成D.当通过导体的电流是0. 1A时,导体两端的电压是2. 5V7.一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端,则灯泡消耗的电功率()A.等于36W B・小于36 W,大于9 WC.等于9WD.小于9W8 一平行板电容器中存在匀强电场,电场沿竖直方向。

人教版高中物理选修3-1-高二上学期电容器与电容同步测试题

人教版高中物理选修3-1-高二上学期电容器与电容同步测试题

(精心整理,诚意制作)河北衡水××县梁集中学20xx-20xx高二上学期电容器与电容同步测试题1、(多选)下列关于电容器和电容的说法中,正确的是 ( )A.根据C=Q/U可知,电容器的电容与其所带电荷量成正比,跟两板间的电压成反比B.对于确定的电容器,其所带的电荷量与两板间的电压(小于击穿电压且不为零)成正比C.无论电容器的电压如何变化(小于击穿电压且不为零),它所带的电荷量与电压比值恒定不变D.电容器的电容是表示电容器容纳电荷本领的物理量,其大小与加在两板上的电压无关2、(多选)如图所示,对一个给定的电容器充电时,下列的图像中能正确反映电容器的带电量Q、电压U和电容器电容C之间关系的是:()3.如图2所示,电源A的电压为6 V,电源B的电压为8 V,当开关S从A转到B时(电容器的电容为2 μF),通过电流计的电荷量为( ) A.4×10-6C B.12×10-6CC.16×10-6C D.28×10-6C图)。

设两极板正对面积为S,极板间的距离为d,静电计指针偏角为θ。

实验中,极4(多选)用控制变量法,可以研究影响平行板电容器的因素(如板所带电荷量不变,若()A.保持S不变,增大d,则θ变大B.保持S不变,增大d,则θ变小C.保持d不变,增大S,则θ变小D.保持d不变,增大S,则θ不变5(多选)如图所示,C为中间插有电介质的电容器,a和b为其两极板;a板接地;P和Q为两竖直放置的平行金属板,在两板间用绝缘线悬挂一带电小球;P板与b板用导线相连,Q板接地。

开始时悬线静止在竖直方向,在b板带电后,悬线偏转了角度a。

在以下方法中,能使悬线的偏角a变大的是()A.缩小a、b间的距离B.加大a、b间的距离C.取出a、b两极板间的电介质D.换一块形状大小相同、介电常数更大的电介质6(多选)、连接在电池两极上的平行板电容器,当两极板间的距离减小时,则()A.电容器的电容C变大 B.电容器极板的带电荷量Q变大C.电容器两极板间的电势差U变大D.电容器两极板间的电场强度E变大7、如图1—7—7所示,先接通S使电容器充电,然后断开S.当增大两极板间距离时,电容器所带电荷量Q、电容C、两板间电势差U,电容器两极板间场强E的变化情况是( )A.Q变小,C不变,U不变,E变小B.Q变小,C变小,U不变,E不变C.Q不变,C变小,U变大,E不变D.Q不变,C变小,U变小,E变小8板间距为d的平行板电容器所带电荷量为Q时,两极板间的电势差为U1,板间场强为E1。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

含电容器电路经典习题例1:如图所示滑动变阻器R1=1Ω,R2=2Ω,R3=6Ω,E=2V,r =1Ω,1) 断开S1,合上S2 时电容器电量是多少2) 再合上S1,稳定后电容上带电量改变多少3) 若要求再断开S1时电容C上电量不变,那么当初R1 应调节为多少例2:如图,电源电动势为14,不计内阻,R1=12Ω,R3=3Ω,R4=4Ω,10F 当电容器上带电量为4×10- 10 C,电阻箱R2的阻值多大1、如图所示,E=10 V, r =1Ω, R 1=R3=5 Ω, R 2=4Ω,粒子恰好处于静止状态。

求:(1)S 闭合后,带电粒子加速度的大小和方向;(2)S 闭合后流过R3 的总电荷量。

2、电动势为E、内电阻为r 的电源与粗细均匀的电阻丝相联,L,电阻为R,C 为平行板电容器,其相对面积为动触头向右滑的过程中,电流计中有电流通过,最大电流为I m,求P 滑动时,所允许的最大速度是多少C=100μF。

当S 断开时,电容器中带电R3SSR1C R2E r组成如图所示的电路。

电阻丝长度为S,两板间的距离为 d. 在滑为什么若电流计允许通过的3、如图所示,将一电动势E=,内阻r= Ω的电源和粗细均匀的电阻丝相连,电阻比长度L=,电阻R=99Ω,电容C=μF,当滑动触头P 以4×10—3m/s 的速度向右滑动时,下列说法中正确的是(A.电容器C充电,流过电流计G的电流方向为a→ G→bB.电容器C放电,流过电流计G的电流方向为b→ G→aC.D.4、电容器每秒钟电容器两极板的电压减少量为4× 10—3mA、内阻为r 的电源与电阻R1、R2、滑动变阻器R1处于某位置时,A、B 间的带电油流过电流计的电流是如图所示,电动势为AB及电流表组成电路,R3、平行板C=500μ F,求:R2为变阻箱,电容 C =2×10-滴静止不动,当滑动变阻器R1 的触头向右滑动时,下列判断正确的是( )A.电流表读数增大,油滴向上运动 B .电流表读数增大,油滴向下运动C.电流表读数减小,油滴向上运动 D .电流表读数减小,油滴向下运动5、如图所示的电路中,电阻R1=10Ω,R2=20Ω,R3=8Ω,电容器电容C=2μF,电源电动势E=12V,内阻不计,要使电容器带有4×10-6C 的电量,变阻器R 的阻值应调为( )A.8ΩB .16ΩC .20ΩD .40Ω6、如图所示,R1=R3= 10Ω,R2=R4=20Ω,C= 300μF,电源两端电压恒为U=6V,单刀双掷开关开始时接通触点2,求:(1) 当开关S 刚从触点 2 改接为触点 1 的瞬时,流过电流表的电流;(2) 改接为触点1,并待电路稳定后,电容 C 的带电量;(3) 若开关S 再从触点 1 改接为触点2,直至电流为零止,通过电阻的电量.7、在如图所示的闪光灯电路中,电源的电动势为 E ,电容器的电容为C 。

当闪光灯两端电压达到击穿电压U 时,闪光灯才有电流通过并发光,正常工作时,闪光灯周期性短暂闪光,则可以判定( )A.电源的电动势E 一定小于击穿电压U B.电容器所带的最大电荷量一定为CEC.闪光灯闪光时,电容器所带的电荷量一定增大D.在一个闪光周期内,通过电阻R 的电荷量与通过闪光灯的电荷量一定相等8、如图所示,M、N是平行板电容器的两个极板,R0为定值电阻,R1、R2为可调电阻,用绝缘细线将质量为m 、带正电的小球悬于电容器内部。

闭合电键S,小球静止时受到悬线的拉力为F。

调节R1、R2,关于 F 的大小判断正确的是(A.保持R1不变,缓慢增大R2 时,F将变大B.保持R1不变,缓慢增大R2 时,F将变小C.保持R2不变,缓慢增大R1 时,F将变大D.保持R2不变,缓慢增大R1 时,F将变小9、如图所示的电路中,两平行金属板A、B 水平放置,两板间的距离 d =40 cm 。

电源电动势 E =24V,内电阻 r =1 Ω,电阻 R =15 Ω。

闭合开关 S ,待电路稳定后,将一 带正电的小球从 B 板小孔以初速度 v 0=4 m/s 竖直向上射入板间。

若小球带电量为q=1× 10-2 C,质量为 m=2×10-2 kg, 不考虑空气阻力。

那么,滑动变阻器接入电路的阻值为多大时,小球恰能到达 A 板此时,电源的输出功率是多大 (取 g =10 m/s 2).10、一电路如图所示, 电源电动势 E 28V ,内阻 r 2 ,电阻 R 1 12 ,R 2 R 4 4 ,R 3 8 , C 为平行 板电容器 ,其电 容 C =,虚线 到两极板距离相 等,极板长 L 0.20m , 两极板 的间距2d 1.0 10 m 。

(1)若开关 S 处于断开状态,则当其闭合后,求流过 R 4的总电量为多少(2)若开关 S 断开时,有一带电微粒沿虚线方向以 v 0 2.0m/s 的初速度射入 C 的电场中,刚好沿虚线 匀速运动,问:当开关 S 闭合后,此带电微粒以相同初速度沿虚线方向射入 C 的电场中,能否从 C 的电场中射出(要求写出计算和分析过程, g 取10m/s 2 )11、 如图 20所示,电源电动势 E = 6V ,电源内阻不计.定值电阻 R 1=Ω、 R 2=Ω.⑴ 若在 ab 之间接一个 C =100μF 的电容器,闭合开关 S ,电路稳定后, 求电容器上所带的电量;⑵ 若在 ab 之间接一个内阻 R V = Ω 的电压表,求电压表的示数.12、已知如图,电源内阻不计。

为使电容器的带电量增大,E可采取以下那些方法:A. 增大 R 1B. 增大 R 2C. 增大 R 3D. 减小 R 113、 已知如图, R 1=6Ω, R 2=3Ω, C 1=6μF ,E=18V ,r=0,当开关(2)当开关 S 闭合时,电容器 C 1的电荷量变化了多少库仑14、如图所示, E=6V , r 不计, R 1=2Ω, R 2=4Ω, R ,3 =10Ω, C 1=20μF , C 2=40μF 。

求:(1)闭合 S 时,电流表 G 中有无电流通过若有,方向如何 (2) S 闭合后,通过电流表 G 的总电量。

15、如图所示, U=10V , r 不计, R 1=3Ω, R 2=2Ω, R ,3=5Ω,C 1=4μF , C 2=1μF 。

求:(1)当闭合 S 足够长时间后, C 1 和 C 2 所带的电荷量各是多少 (2)然后把 S 断开,通过 R 2的总电量是多少S 断开时。

求( 1)A 点的电势;含电容器电路经典习题解答∴滑动变阻器两端电压 U 滑 =U AB =8 V1、解析 : 开始带电粒子恰好处于静止状态,必有 qE=mg 且 qE 竖直向上。

S 闭合后, qE = mg 的平衡关系被打破。

S 断开,带电粒子恰好处于静止状态,设电容器两极板间距离为d ,有UCR 1 R R 22 r E4VU /CR2E 8V qUC/d=mg S 闭合后,R2 r设带电粒子加速度为 a ,则 qU/C/d - mg= ma,解得 a=g ,方向竖直向上。

(2 )S 闭合后,流过 R3的总电荷量等于电容器上电荷的增加量,所以Δ Q =C ( U /c 一 Uc) = 4× 10-4 C.7、解析 :理解此电路的工作过程是解决本题的关键。

电容器两端的电压与闪光灯两端的电压相等, 当电源给电容器充电,达到闪光灯击穿电压 U 时,闪光灯被击穿,电容器放电,放电后闪光灯两端电压 小于 U ,断路,电源再次给电容器充电,达到电压 U 时,闪光灯又被击穿,电容器放电,如此周期性充放电容器两端的最大电压为 U ,故电容器所带的最大电荷量为 CU ,B 项错误;闪光灯闪光时电容器放电,所 带电荷量减少, C 项错误;充电时电荷通过 R ,通过闪光灯放电,故充放电过程中通过电阻 R 的电荷量与 通过闪光灯的电荷量一定相等, D 项正确。

8、【解析】 保持 R 1不变,缓慢增大 R 2时,由于 R 0和 R 2串联, R 0两端的电压减小,即平行板电容器的两个极板的电压 U 减小,带电小球受到的电场力 F 电 qE q U 减小 , 悬线的拉力为 F(mg)2 F 电2d将减小, 选项 B 正确,A 错误。

保持 R 2不变,缓慢增大 R 1时, R 0两端的电压不变, F 电不变,悬线的拉力 为 F 不变, C 、 D 错误。

9、 解:(1) 小球进入板间后,受重力和电场力作用,且到A 板时速度为零。

设两板间电压为 U AB 由动能定理得 -mgd - qU AB =0- 1 mv 02①22、解析 : 电容器的电压等于电阻丝 PB 段上的电压,如果 容 C 上的电压也不变,电流计 电容器就要放电。

电流计 越快,放电电流越大。

因此电流计 G 允许通过电流的最大值就决定了P 不滑动,电阻丝 PB 段长度不变,加在电 G 中无电流通过。

若 P 向右滑动, PB 段长度减少,电阻减少,电压也减小, G 中的电流就是电容器放电的电流。

由于滑动的速度越大,电容器上电压减小 P 滑动的最大速度。

L = v Δ t . 设滑动触头 P 滑动的速度为 v, 那么在Δ t 时间内滑过的距离为Δ P 1,P 2为滑动触头的初末位置.那么 P 1,P 2与 B 点间的电压分别为 U 1 ER P1B ,U 2 ER R r L R r 滑动触头 P 从 P 1滑至 P 2的过程中,触头 P 与 B 点间的电压减小量为P 2B LER P 1B P 2B U U 1 U 2 R ER r P1B L P2B在此过程中,电容器的放电量为Δ ER L ER R r L R rER r Q=C ΔU=CRvt Lv t,其中,电容器的电容为L那么 . 根据电流的定义,流过电流计的电流为 IS ER v t 4 kd R r LS 4 kdSERv4 kd R r L又因为流过电流计的电流 I ≤I m ,所以触头 P 滑动时, 所允许的最大速度为vm4 kd R r LI mSER电,使得闪光灯周期性短暂闪光。

要使得充电后达到电压U ,则电源电动势一定大于等于 U , A 项错误;12、 解:由于稳定后电容器相当于断路,因此或减小 R 1才能增大电容器 C 两端的电压,从而增大其带电量。

改变 R 3不能改变电容器的带电量。

因此选 BD 。

13、解:由于 R 1 和 R 2 串联分压,可知 R 1两端电压一定为 4V ,由电容器的电容知:为使 C 的带电量为 2×10-6C ,其两端电压必须为 1V ,所以 R 3的电压可以为 3V 或 5V 。

因此 R 4 应调节到 20Ω或 4Ω。
