发电机原理和结构知识讲解
发电机的原理与结构
发电机的原理与结构发电机是将机械能转化为电能的装置，其原理和结构对于电力产生和传输起着至关重要的作用。
本文将介绍发电机的原理和结构，以揭示其工作机制和内部构造。
一、发电机的原理发电机的原理基于法拉第电磁感应定律，即当导线以一定速度穿过磁场时，就会在导线两端产生感应电动势。
根据这一原理，发电机的工作可以分为静磁发电和转子发电两种方式。
1. 静磁发电静磁发电主要应用于直流发电机，其原理是通过静磁场产生恒定的磁通量，再通过旋转的导体在磁场中产生感应电动势。
静磁发电机通常由定子和转子两部分组成。
定子是由一组绕组和磁极组成，用来产生恒定的磁场；转子是通过电刷和集电环与外部电路相连，旋转时产生感应电动势。
2. 转子发电转子发电主要应用于交流发电机，其原理是通过旋转的磁场感应产生交变电动势。
转子发电机通常由转子和定子两部分组成。
定子是由一组绕组和铁芯组成，通过与旋转的磁场相互作用产生电动势；转子是由一组电枢绕组组成，通过与外部电源相连，产生旋转的磁场。
二、发电机的结构发电机的结构主要包括磁极、定子、转子、绕组、铁芯和冷却系统等组成部分。
1. 磁极磁极是发电机中产生磁场的部分，通常由永磁体或电磁体制成。
永磁磁极使用强度高、稳定性好的永磁体材料，而电磁磁极则通过通电线圈产生磁场。
磁极的排列和连接方式根据具体的需求进行设计。
2. 定子定子是由一组绕组和铁芯组成，固定在发电机中心。
绕组通过导线编织而成，通过与磁场相互作用产生感应电动势。
定子的铁芯由铁心片组成，用于集中磁力和提高磁路的通导性。
3. 转子转子是发电机中的旋转部分，负责在定子的电场作用下产生机械能。
转子通常由电枢绕组和铁芯组成，电枢绕组通过与外部电源相连，形成旋转磁场。
铁芯则用于支撑电枢绕组，并提供磁路。
4. 绕组绕组是发电机中主要负责产生电动势的部分，通常由导线绕制而成。
绕组的材料和结构根据具体的设计要求进行选择，以确保电流的稳定性和导电性。
5. 铁芯铁芯在发电机中起着集中磁力和提高磁路通导性的作用。

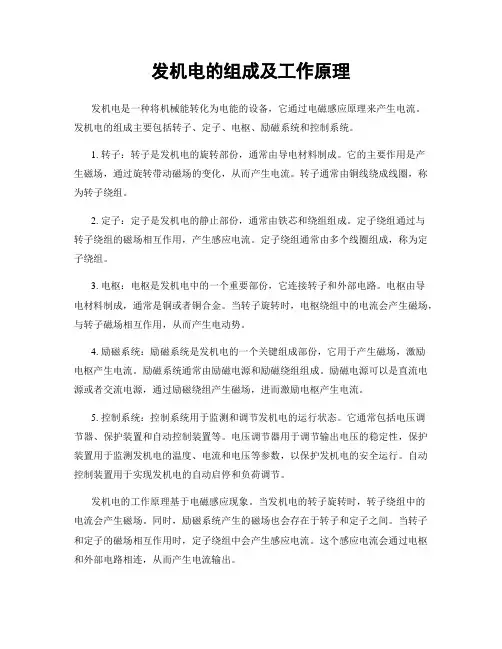

发电机的组成及工作原理
发机电的组成及工作原理发机电是一种将机械能转化为电能的设备，它通过电磁感应原理来产生电流。
发机电的组成主要包括转子、定子、电枢、励磁系统和控制系统。
1. 转子：转子是发机电的旋转部份，通常由导电材料制成。
它的主要作用是产生磁场，通过旋转带动磁场的变化，从而产生电流。
转子通常由铜线绕成线圈，称为转子绕组。
2. 定子：定子是发机电的静止部份，通常由铁芯和绕组组成。
定子绕组通过与转子绕组的磁场相互作用，产生感应电流。
定子绕组通常由多个线圈组成，称为定子绕组。
3. 电枢：电枢是发机电中的一个重要部份，它连接转子和外部电路。
电枢由导电材料制成，通常是铜或者铜合金。
当转子旋转时，电枢绕组中的电流会产生磁场，与转子磁场相互作用，从而产生电动势。
4. 励磁系统：励磁系统是发机电的一个关键组成部份，它用于产生磁场，激励电枢产生电流。
励磁系统通常由励磁电源和励磁绕组组成。
励磁电源可以是直流电源或者交流电源，通过励磁绕组产生磁场，进而激励电枢产生电流。
5. 控制系统：控制系统用于监测和调节发机电的运行状态。
它通常包括电压调节器、保护装置和自动控制装置等。
电压调节器用于调节输出电压的稳定性，保护装置用于监测发机电的温度、电流和电压等参数，以保护发机电的安全运行。
自动控制装置用于实现发机电的自动启停和负荷调节。
发机电的工作原理基于电磁感应现象。
当发机电的转子旋转时，转子绕组中的电流会产生磁场。
同时，励磁系统产生的磁场也会存在于转子和定子之间。
当转子和定子的磁场相互作用时，定子绕组中会产生感应电流。
这个感应电流会通过电枢和外部电路相连，从而产生电流输出。
发机电的工作原理可以用以下几个步骤来描述：1. 励磁：励磁系统通过励磁电源产生磁场，激励电枢产生电流。
2. 磁场变化：当发机电的转子旋转时，转子绕组中的电流会产生磁场。
同时，励磁系统产生的磁场也会存在于转子和定子之间。
3. 电磁感应：转子和定子的磁场相互作用，导致定子绕组中的感应电流产生。
发电机的结构和原理
发电机的结构和原理发电机是一种将机械能转化为电能的设备，广泛应用于发电厂、工业生产和家庭用电等领域。
本文将介绍发电机的结构和工作原理。
一、发电机的结构1. 转子：发电机的转子是由一组导电线圈组成的，通常采用铜线制成。
转子的主要作用是产生磁场。
2. 定子：发电机的定子是由一组绕组组成的，绕组包覆在铁心上。
绕组中流过电流时，会产生磁场。
3. 磁极：发电机的磁极通常由永磁体或电磁体组成，用于产生磁场。
磁场的强弱直接影响到发电机的输出电压。
4. 壳体：发电机的壳体通常由金属材料制成，用于保护内部的元件和绝缘物质。
5. 端子：发电机的端子用于连接外部电路，将发电机产生的电能输出。
二、发电机的工作原理发电机的工作原理基于电磁感应定律，即当导体在磁场中运动时，会产生感应电动势。
发电机利用这一原理将机械能转化为电能。
1. 感应电动势：当转子旋转时，在转子导线中会产生感应电动势。
感应电动势的大小与转子导线的长度、磁场的强度和旋转速度有关。
2. 电流产生：感应电动势会导致转子导线中的电子流动，形成电流。
这一电流流经定子绕组时，产生另一个磁场。
3. 电能输出：定子绕组的磁场与转子磁场相互作用，产生电能，并通过端子输出。
输出的电压和电流可以根据需求进行调整。
三、发电机的分类根据磁场的形成方式和产生电流的方式，发电机可以分为直流发电机和交流发电机。
1. 直流发电机：直流发电机的磁场通常由电磁体产生，定子和转子都是绕组结构。
当转子旋转时，通过刷子与电刷间的接触，将电流引出。
2. 交流发电机：交流发电机的磁场通常由永磁体产生，定子和转子都是绕组结构。
交流发电机通过定子绕组与转子导线的电磁感应，将机械能转化为交流电能。
四、发电机的应用发电机广泛用于电力系统中的发电厂和备用电源，为人们提供稳定的电力供应。
此外，发电机在工业生产、铁路交通、船舶、农业和家庭用电等领域也得到广泛应用。
总结：发电机通过将机械能转化为电能，满足人们在各个领域中对电力的需求。
发电机的构造和工作原理 物理知识
发电机是一种将机械能转化为电能的装置，广泛应用于工业生产、家庭生活以及各种交通工具中。
它的构造和工作原理是物理学领域的重要知识，下面我们将重点介绍发电机的构造和工作原理。
一、发电机的构造发电机通常由定子和转子两部分组成。
1. 定子：定子是发电机的固定部分，主要由铁芯和线圈组成。
铁芯用于集中磁场，线圈则是电磁感应的关键部分。
线圈一般由导电材料制成，固定在铁芯上。
2. 转子：转子是发电机的旋转部分，主要由轴、磁极和励磁部分构成。
磁极通常采用永磁体或者电磁铁制成，它们的旋转产生磁场变化，从而引起定子线圈中的感应电动势。
励磁部分则用于给转子提供电能，使其具有旋转运动。
二、发电机的工作原理发电机的工作原理主要依赖于电磁感应定律和发电机定则。
1. 电磁感应定律：电磁感应定律是物理学中的基本定律，它指出当导体相对于磁场运动或者磁场强度发生变化时，就会在导体中产生感应电动势。
2. 发电机定则：根据发电机定则，当一个闭合线路在磁场中运动时，线路中就会产生感应电动势。
感应电动势的大小与线路的形状、磁场的强度以及线路在磁场中的运动状态有关。
基于以上原理，发电机工作时，定子线圈中会产生感应电动势，在外部串联负载电阻后，就能产生电流。
而这个电流就是我们常说的交流电。
发电机产生电流的过程是一个动态过程，其中包含了磁场的变化、电势差的产生和电流的流动。
三、发电机的分类根据不同的工作原理和结构特点，发电机可以分为直流发电机和交流发电机。
1. 直流发电机：直流发电机是通过直接将机械能转化为直流电的发电机。
它的结构简单，运行稳定，是较为成熟的发电设备之一。
直流发电机根据励磁方式的不同又可分为分为永磁直流发电机和励磁直流发电机两种类型。
2. 交流发电机：交流发电机是通过感应原理将机械能转化为交流电的发电机。
它的结构复杂，但是应用范围更广，可以大规模应用于供电系统中。
根据磁场产生方式的不同，交流发电机又可分为同步发电机和异步发电机两种类型。
发电机的结构和发电原理
发电机的结构和发电原理发电机是一种能够将机械能转变为电能的设备。
它主要由定子、转子、发电机组、传动系统和控制系统等组成。
以下将详细介绍发电机的结构和工作原理。
1.定子：定子是一种静态部件，通常由铁心和定子线圈组成。
铁心由许多柱状的铁片叠加而成，旨在增加磁路面积和提高导磁性能。
定子线圈一般包括若干绕组，绕组的数量根据需要的电压和功率来确定。
2.转子：转子是发电机的旋转部分，负责产生转矩和旋转运动。
转子通常由铁心和励磁线圈组成。
铁心的形状有多种，例如圆盘形、柱状形、凸形等。
励磁线圈通过电流产生旋转磁场，从而与定子磁场产生电磁感应力，驱动转子旋转。
3.发电机组：发电机组由发电机和发动机组成。
发动机通过燃料的燃烧产生机械能，驱动发电机运转。
4.传动系统：传动系统通常由发动机的曲轴和发电机的转子轴以及联轴器组成，用于将发动机的旋转运动传递给发电机转子。
5.控制系统：控制系统主要用于监测和控制发电机的工作状态，包括电压、电流、频率等参数的监测和调节。
发电机的工作原理：发电机的工作原理基于电磁感应定律，即当导体相对于磁场运动时，会在导体两端产生电动势和电流。
工作步骤如下：1.励磁：发电机通过励磁线圈产生旋转磁场。
励磁线圈通过直流电流激励，形成磁场。
2.电磁感应：当发电机的转子旋转时，励磁线圈产生的旋转磁场与定子线圈的磁场相互作用，产生电磁感应。
根据电磁感应定律，磁场的变化会在导体上产生感应电动势。
3.给定子加载负载：当给定子加载负载后，在定子线圈两端产生电压差，从而驱动电流通过负载。
4.电能输出：负载中的电流可以用来提供电力，并将机械能转变为电能。
发电机的主要原理是利用旋转磁场和定子线圈之间的相互作用，通过电磁感应将机械能转化为电能。
它是现代社会中不可或缺的设备，广泛应用于工业、家庭和交通等领域。
发电机的组成及工作原理
发电机的组成及工作原理一、发电机的组成发电机是一种将机械能转化为电能的设备，它由以下几个主要部件组成：1. 转子：转子是发电机的主要运动部件，通常由导体制成，固定在轴上。
当转子旋转时，它会产生磁场。
2. 定子：定子是发电机的静止部件，通常由一组线圈制成。
这些线圈被称为绕组，它们固定在发电机的外部结构上。
定子的主要作用是产生磁场。
3. 磁场系统：磁场系统由永磁体或电磁体组成，用于产生磁场。
永磁体是一种具有恒定磁性的材料，而电磁体则通过通电产生磁场。
4. 端子：发电机的端子是用于将产生的电能传输到外部负载或电网的连接点。
5. 整流器：整流器用于将发电机产生的交流电转换为直流电。
它通常由一组二极管组成，这些二极管将交流电转换为单向的直流电。
6. 控制系统：控制系统用于监测和调节发电机的运行状态，确保其稳定工作。
二、发电机的工作原理发电机的工作原理基于法拉第电磁感应定律和洛伦兹力的作用。
当发电机的转子旋转时，磁场会产生变化，从而在定子绕组中产生感应电动势。
这个感应电动势会驱动电子流动，从而产生电流。
具体来说，发电机的工作过程如下：1. 磁场产生：发电机的磁场可以由永磁体或电磁体产生。
当磁场与转子的导体相互作用时，导体中的自由电子会受到洛伦兹力的作用，从而产生电流。
2. 电流产生：转子的旋转会改变磁场的强度和方向，这会导致定子绕组中的感应电动势产生变化。
根据法拉第电磁感应定律，这个变化的磁场会导致感应电动势的产生。
这个感应电动势会驱动电流在绕组中流动。
3. 电能输出：通过连接发电机的端子，产生的电流可以传输到外部负载或电网中。
在负载上，电流可以驱动电动机或供应电力。
4. 整流：发电机产生的电流通常是交流电，而大多数应用需要直流电。
因此，发电机通常配备了整流器，用于将交流电转换为直流电。
总结起来，发电机的工作原理是通过转子和定子之间的相互作用，利用磁场的变化产生感应电动势，从而将机械能转化为电能。
发电机的组成部件包括转子、定子、磁场系统、端子、整流器和控制系统。
发电机的组成及工作原理
发电机的组成及工作原理发电机是一种将机械能转化为电能的设备，广泛应用于各个领域。
了解发电机的组成及工作原理对于我们理解其工作原理和维护保养至关重要。
本文将从以下五个大点详细阐述发电机的组成及工作原理。
一、发电机的组成1.1 发电机外壳：发电机外壳是由金属材料制成的，具有良好的导电性能和机械强度，能够有效地保护内部的电气元件。
1.2 发电机转子：发电机转子是由导磁材料制成的，通常采用铁芯和线圈的结构，能够产生磁场并与定子进行电磁感应。
1.3 发电机定子：发电机定子是由导电材料制成的，通常采用线圈的结构，当与转子的磁场相互作用时，产生感应电动势。
1.4 发电机轴承：发电机轴承用于支撑转子和定子的转动，通常采用滚动轴承或滑动轴承，以减少摩擦和能量损耗。
1.5 发电机冷却系统：发电机冷却系统用于散热，保持发电机在正常工作温度范围内，通常采用风冷或水冷方式。
二、发电机的工作原理2.1 磁场产生：发电机通过外部能源（如燃油发动机、水力发电机等）提供的机械能，驱动转子旋转，使得转子上的磁场产生。
2.2 电磁感应：转子的磁场与定子上的线圈相互作用，产生感应电动势。
2.3 电能输出：感应电动势经过定子上的线圈，通过导线输出为交流电或直流电。
2.4 调压调速：通过控制转子的转速和磁场的强弱，可以实现对输出电压和频率的调节。
2.5 功率传输：输出的电能通过电缆等导线传输到电力系统，供应给各个电器设备使用。
三、发电机的总结从以上分析可知，发电机的组成包括外壳、转子、定子、轴承和冷却系统等部分，每个部分都起着重要的作用。
而发电机的工作原理主要包括磁场产生、电磁感应、电能输出、调压调速和功率传输等过程。
通过对发电机组成及工作原理的了解，我们可以更好地理解其工作原理，为维护保养提供指导。
总结来说，发电机是一种将机械能转化为电能的设备，其组成包括外壳、转子、定子、轴承和冷却系统等部分，工作原理主要包括磁场产生、电磁感应、电能输出、调压调速和功率传输等过程。
各类发电机的结构及工作原理
各类发电机的结构及工作原理发电机是一种将机械能转化为电能的设备。
按照其结构和工作原理的不同分类，可以分为以下几类发电机：1.直流发电机：直流发电机是最早出现的一种发电机。
其结构由定子、转子、电刷和外部直流电源组成。
定子是由绕组和磁极组成的，绕组串接在一起，形成若干个线圈。
转子是由绕组和电枢组成的，当外部直流电源通过电枢，产生磁场时，就会在定子线圈中感应出电势，从而产生电流。
2.交流发电机：交流发电机是目前最常用的发电机之一、其结构包括定子、转子和电刷。
定子由绕组和磁极构成，绕组通常为三相绕组，在转子上产生旋转磁场。
转子由绕组和励磁磁极构成，通过外部电源对其励磁，使其产生磁场。
当转子旋转时，由于转子磁场的变化，定子绕组中就会产生感应电势，从而产生电流。
3.永磁发电机：永磁发电机是一种使用永磁体作为励磁源的发电机。
其结构与交流发电机类似，但不需要外部电源进行励磁。
永磁发电机的永磁体产生的磁场会与定子绕组交互作用，从而产生感应电势，并最终产生电流。
4.异步发电机：异步发电机是由定子和转子组成的。
定子上的绕组通过交流电源供电，产生旋转磁场。
转子通过感应作用与此旋转磁场产生相对运动，从而在转子上感应出电势，并最终转化为电能。
5.缸内发电机：缸内发电机是一种利用内燃机排气冲击驱动发电机转子旋转的发电机。
其结构包括外壳、转子、定子和冲压系统。
当内燃机工作时，排气冲击驱动转子旋转，在转子上的定子绕组中产生感应电势，从而产生电流。
6.风力发电机：风力发电机是利用风能转动叶片，驱动发电机转子旋转的发电机。
其结构一般包括塔架、叶轮、转子和定子。
当风吹动叶片时，叶片转动，通过转子和定子之间的磁场感应作用，产生感应电势，并最终产生电流。
综上所述，不同类型的发电机具有不同的结构和工作原理，但目标都是将机械能转化为电能。
发电机的不断创新和发展使得电力得以广泛应用于各个领域，为社会的发展和进步做出了巨大的贡献。
发电机原理和结构
发电机原理和结构发电机是一种将机械能转化为电能的设备，其原理是基于电磁感应现象的。
根据法拉第电磁感应定律，当导体在磁场中运动时，会产生感应电动势，从而产生电流。
发电机的结构包括定子和转子两个主要部分。
定子是固定在发电机壳体上的部分，其主要作用是产生磁场。
定子由一组绕在铁芯上的绕组组成，绕组中通有交流电源，通过电流在绕组中形成磁场。
转子则是可以自由旋转的部分，其主要作用是导电以及将机械能转化为电能。
转子由一组绕组和铁芯组成，绕组中通有负载电流，通过机械转动产生电动势。
发电机的工作原理是通过转子在磁场中运动，导致转子绕组中的导线切割磁力线而产生感应电动势。
当导线切割磁力线时，导线两端就会有电位差，电子就会在导线中流动，形成电流。
由于转子绕组中导线的切割磁力线的速度是有方向的，所以导线在不同的方向上产生感应电动势的大小和极性也不同。
当导线切割磁力线的方向与磁力线方向相同时，感应电动势的极性与导线导流方向一致；当导线切割磁力线的方向与磁力线方向相反时，感应电动势的极性与导线导流方向相反。
发电机的工作过程分为两个阶段：电动机工作阶段和发电机工作阶段。
在电动机工作阶段，电流从外部电源流向转子绕组，转子在磁场作用下开始旋转，转动的能量由外部电源提供。
在发电机工作阶段，由于转子在磁场中的运动，绕组中的导线切割磁力线产生感应电动势，导致电流从转子绕组流入外部电源，将机械能转化为电能。
发电机的效率取决于多个因素，如磁通量密度、导体的截面积和长度、转子的转速等。
提高磁通量密度可以增加感应电动势的大小；增大导体的截面积可以减小导线的电阻，提高效率；缩短导体的长度也可以减小电阻，提高效率；增加转子的转速可以增加动臂速度，增大感应电动势。
总结起来，发电机利用电磁感应现象将机械能转化为电能。
其工作原理是通过转子在磁场中旋转，导致转子绕组中的导线切割磁力线而产生感应电动势。
发电机的结构包括定子和转子两个主要部分，定子产生磁场，转子导电并将机械能转化为电能。
发电机的结构及工作原理
发电机的结构及工作原理一、发电机的结构：发电机主要由定子、转子、端盖、电刷、机座及轴承等部件构成。
定子由机座、定子铁芯、线包绕组以及固定这些部分的其他结构件组成。
转子由转子铁芯、转子磁极(有磁扼磁极绕组)、滑环、(又称铜环集电环)、风扇及转轴等部件组成。
发电机的机座主要作用是：1、作为定子铁芯叠片的支撑结构；2、承受定子的扭矩，并将其传至底脚；3、构成冷却气体的通道；4、构成轴承，机架和冷却器的支撑结构；5、大型水轮发电机的定子机座直径比较大，主要采用钢板焊接结构。
二、发电机的工作原理：发电机的工作原理可以分为两种：交流发电机和直流发电机。
1. 交流发电机的工作原理交流发电机的工作原理可以分为三个部分：产生磁场：发电机的定子绕组输出的是三相交流电，而汽车用电系统采用的直流电，在发电机内部设有整流器，用于将交流电转变为直流输出。
关于整流器原理和结构将在下面的章节中详细介绍。
产生磁场旋转：转子线圈通电产生磁场，发动机工作驱动转子旋转，即是磁场旋转，定子线圈切割磁力线，在定子线圈中产生交流电。
因三个定子线圈的布置决定了三个线圈产生的交流电相位互错120度，的以称为三相交流电。
输出交流电压的幅值与发电机转速成比例增大：定子线圈输出的交流电压的的幅值与发电机转速成比例增大。
2. 直流发电机的工作原理直流发电机的工作原理是：外部机械力的作用带动导体线圈在磁场中转动，并不断切割磁感线，产生感应电动势。
当转子在原动机的带动下，转子磁场和定子导体做相对运动，即导体切割磁力线，因此在导体中产生感应电动势，其方向可根据u右手定则判断。
由于转子磁极的位置是导体以垂直方向切割磁力线。
所以此时定子绕组中的感应电动势最大，当磁极转动90度时，磁极成水平位置，导体不切割磁力线，其感应电动势为零。
转子在转90度，定子绕组感应电动势又以垂直方向切割磁力线，使感应电动势达到最大值，但方向与前相反。
当转子再转90度。
感应电动势又为零。
发电机组成及工作原理
发电机组成及工作原理【知识】发电机组成及工作原理1. 引言发电机是现代生活中不可或缺的能源转换装置。
它通过将机械能转化为电能，为我们的生活和工业提供了便利和支持。
作为我国的主要能源供应者，了解发电机组成及其工作原理对我们每个人都至关重要。
本文将从深度和广度两个方面探讨发电机组成及其工作原理，帮助读者全面理解这个主题。
2. 发电机组成发电机是由一系列不同部件组成的复杂机械装置。
它通常包括以下主要部件：2.1 发电机外壳：发电机外壳是整个发电机的保护壳体，用于防止机械部件受到外界环境的影响和保障人身安全。
2.2 电磁铁：电磁铁是发电机的核心部件，它通过电流产生磁场，其中包括定子和转子两部分。
定子是固定在外壳内的线圈，而转子是与定子相连接的旋转部件。
2.3 碳刷和集电环：碳刷和集电环是发电机中的重要组成部分，用于传递电能。
碳刷贴在转子外部，与集电环相连，当转子旋转时，碳刷会与集电环接触，以实现电能的传输。
2.4 发电机控制器：发电机控制器是用来控制发电机的开关和调节电流输出的装置。
它能监测输出电流和电压，并根据需要自动调整发电机的输出功率。
3. 工作原理发电机的工作原理基于电磁感应和基本电路理论。
当发电机被连接到动力源，并且转子开始旋转时，以下过程将会发生：3.1 电磁感应：当转子旋转时，定子中的电流会通过电磁感应产生磁场。
这个磁场将会通过转子的电磁铁产生一个感应电动势。
3.2 电路闭合：当转子旋转到一定角度时，碳刷和集电环会接触，从而实现电路的闭合。
3.3 电能转换：当电路闭合时，电流将开始在转子和定子之间流动。
这个电流将会通过导线传递到发电机控制器，最终转化为实用的电能。
4. 个人观点和理解在我看来，发电机是现代社会得以运转的基石之一。
它的组成及工作原理既包含了复杂的物理原理，又支撑着我们的生活和工业的方方面面。
了解发电机的构成和工作原理，有助于我们更好地使用电能，提高能源利用效率，追求可持续发展。
发电机的结构和工作原理
发电机的结构和工作原理
发电机的结构和工作原理:
发电机是将机械能转化为电能的装置。
它的结构一般分为转子和定子两部分。
1. 转子：转子是由导电材料制成的，一般采用铜或铝制成。
它通常由轮轴、电枢和定子铁芯等部分组成。
电枢通常是由绕在铁芯上的线圈构成，当电流通过绕组时，产生旋转磁场。
2. 定子：定子是发电机中产生感应电动势的部分。
它由定子线圈和铁芯组成。
定子线圈通常是由绕在铁芯上的导线构成，当旋转磁场通过定子线圈时，产生感应电动势。
发电机的工作原理可以概括为下面几个步骤：
1. 机械能输入：通过外部力量（如燃油发动机、风力、水压等）对发电机的转子施加力矩，使其旋转。
转子的旋转速度决定了电能的输出频率。
2. 旋转磁场产生：当电流通过转子的电枢时，产生了旋转磁场。
这是由于电流在绕组中形成的磁场与转子的旋转相互作用。
3. 感应电动势产生：转子的旋转磁场穿过定子线圈时，会产生感应电动势。
这是由于磁通量的变化引起了线圈中的电子运动。
4. 电能输出：感应电动势经过定子线圈后形成电流，这个电流就是发电机输出的电能。
总结起来，发电机的工作原理可以概括为：外部输入机械能使转子旋转，转子上的电枢产生旋转磁场，旋转磁场穿过定子线圈产生感应电动势，进而导致电能输出。
发电机的原理与结构
发电机的原理与结构1.电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流。
这是电磁感应现象，其本质是机械能转化为电能。
2.发电机的工作原理：发电机利用电磁感应原理，通过转子（磁场）和定子（导体）之间的相对运动，产生电流。
3.转子：转子是发电机中产生磁场的部分，通常由磁铁或线圈组成。
在发电过程中，转子在电磁力作用下旋转。
4.定子：定子是发电机中产生电流的部分，通常由线圈组成。
当转子旋转时，定子线圈切割磁感线，产生电流。
5.支架：支架用于支撑转子和定子，保证发电机的稳定运行。
6.轴承：轴承位于转子轴上，用于减少转子旋转时的摩擦，延长发电机使用寿命。
7.端盖：端盖用于固定定子和转子，防止磁通泄漏。
8.电路：发电机电路包括输入端（励磁电路）和输出端（电能输出电路）。
励磁电路为发电机提供磁场，电能输出电路将产生的电流输出。
9.防护装置：发电机防护装置包括防护网、防护罩等，用于防止异物进入发电机内部，确保发电机安全运行。
10.直流发电机：直流发电机产生的电流为直流电，具有稳定的电压和电流。
直流发电机主要用于蓄电池充电、通信、照明等领域。
11.交流发电机：交流发电机产生的电流为交流电，具有变化的电压和电流。
交流发电机广泛应用于家庭、工业、交通运输等领域。
12.同步发电机：同步发电机的转速与电网频率保持恒定，具有较高的效率和稳定性。
同步发电机主要用于大型电力系统。
13.异步发电机：异步发电机的转速低于电网频率，具有较小的功率和较低的效率。
异步发电机主要用于小型电力系统。
四、发展趋势1.大容量：随着社会对电能需求的不断增长，发电机容量越来越大，以满足电力系统的需求。
2.高效率：提高发电机效率，降低能源损耗，有助于节约能源和减少环境污染。
3.清洁环保：发展清洁能源发电技术，如风力发电、水力发电、太阳能发电等，减少对化石能源的依赖。
4.智能化：利用现代信息技术，实现发电机的智能化控制，提高发电机运行稳定性和可靠性。
发电机的构造和原理
发电机的构造和原理
发电机是一种将机械能转化为电能的装置，其构造和工作原理如下：
1. 构造：
发电机主要由以下部分组成：
- 转子（Rotor）：由通常由一组导体线圈构成的电磁铁组成，可在磁场中旋转。
- 定子（Stator）：通常由几组线圈构成，线圈上有绕组，外部铁核构成一个稳固的框架。
- 磁场：通常通过在定子上产生一个稳定的磁场，通常由永久磁体或通过外部电流来产生。
2. 原理：
当转子在磁场中旋转时，磁场的变化将导致定子中的绕组中电荷的移动。
这个过程基于电磁感应原理：
- 当磁感线穿过线圈时，会在线圈周围产生一个电场。
- 当磁感线的磁场变化时，会在线圈中产生一个电流。
因此，发电机的工作原理如下：
1. 当发电机的转子开始旋转时，定子中的线圈周围便会产生一个变化的磁场。
2. 这个变化的磁场会在定子线圈中产生一个感应电流。
3. 通过连接定子的绕组到外部电路，这个感应电流便可以被提取和利用。
4. 当外部电路连上电阻、灯泡等负载时，感应电流会通过这些负载产生功率（电能）。
综上所述，通过不断转动转子，并利用电磁感应原理，发电机可以将机械能转化为电能供应给外部电路使用。

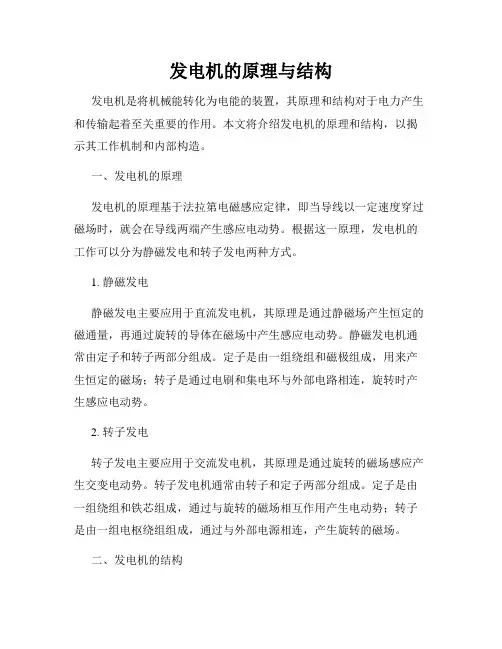

发电机的原理与结构
发电机的原理与结构发电机是将机械能转化为电能的装置，是现代社会中不可或缺的重要设备。
了解发电机的原理与结构对于我们理解电力的生成和应用具有重要的意义。
本文将介绍发电机的原理和结构，以帮助读者更好地理解和运用发电机。
一、发电机的原理发电机的原理基于电磁感应的过程，即通过磁场相对于导线的位置或强度的变化，产生感应电动势。
发电机由磁场和导线组成，其工作原理可分为以下几个步骤：1. 磁场产生：发电机中的磁场通常由磁铁或电磁线圈产生。
当通过线圈通电或者将磁铁靠近线圈时，就会产生一个磁场。
2. 导线运动：发电机中的导线通常以线圈的形式存在，安装在旋转的轴上。
当轴旋转时，导线会在磁场中运动。
3. 电磁感应：导线在磁场中运动时，会切割磁力线，从而产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与导线切割磁力线的速率成正比。
4. 电流产生：感应电动势将通过导线产生一个电流。
可以通过连接导线两端的负载使电流流动起来，并将机械能转化为电能。
二、发电机的结构发电机的结构通常包括转子、定子、控制器和外壳等部分。
下面将逐一介绍这些部分的功能和特点。
1. 转子：转子是发电机中旋转的部分，通常由导线组成的线圈或磁铁构成。
转子的旋转产生了改变磁场的运动，从而引发电磁感应。
2. 定子：定子是发电机中固定不动的部分，通常由绕组和铁芯构成。
绕组是由导线组成的线圈，在旋转的磁场中感应电动势。
3. 控制器：控制器用于调节和控制发电机的运行，包括启动、停止、调整转速等功能。
控制器通常由开关、电路板和控制按钮等组成。
4. 外壳：外壳是发电机的外部结构，用于保护内部元件和机械结构。
外壳通常由金属或塑料材料制成，具有绝缘和防护的作用。
发电机的结构设计和尺寸根据不同的应用需求而有所不同，有各种各样的型号和规格。
根据发电机的使用环境和功率要求，可以选择不同种类的发电机，如汽油发电机、柴油发电机、风力发电机等。
发电机的原理和结构深度影响着电力的生成和使用效率。
发电机制作原理
发电机制作原理概述发电机是一种将机械能转化为电能的装置，是现代工业生产和生活中不可或缺的重要设备。
发电机的制作原理涉及到电磁感应和电磁感应定律等物理知识，下面将从原理、结构和工作原理等方面详细介绍发电机的制作原理。
发电机的原理发电机的工作原理基于电磁感应现象。
当磁场相对于线圈变化时，线圈中就会产生感应电动势。
这是由法拉第电磁感应定律所规定的。
发电机中通常由导体线圈和磁场组成。
当导体线圈在磁场中运动或磁场相对于线圈变化时，导体线圈中就会产生感应电动势。
发电机的结构典型的发电机结构包括定子（或称为不动子）和转子（或称为动子）。
定子通常由导体线圈和铁芯组成，导体线圈被固定在机壳上。
转子则通常由永磁体或电磁体组成，可以转动。
当转子转动时，磁场相对于定子中的导体线圈就会发生变化，从而产生感应电动势。
通过外部电路，这个感应电动势可以被输出为电能。
发电机的工作原理当发电机开始运转时，转子受到外部的驱动力使其转动。
转子上的永磁体或电磁体会产生磁场，并随着转动而改变磁场的位置。
这个变化的磁场会导致定子中的导体线圈中产生感应电动势。
这个感应电动势会随着转子的转动周期性地产生，从而使得定子中的导体线圈上产生交流电。
这样通过外部电路可以接收到输出的电能。
总结发电机是一种重要的电气设备，其制作原理基于电磁感应定律。
通过合理设计结构和工作原理，发电机能够将机械能转化为电能，为人类社会的发展提供了不可或缺的动力支持。
以上就是发电机制作原理的介绍，希望能让读者对发电机的原理有更深入的了解和认识。
电机学第11章同步发电机的基本工作原理和结构
电机学第11章同步发电机的基本工作原理和结构同步发电机是一种利用电力机械装置将机械能转化为电能的设备。
它与其他发电机相比，具有稳定性高、功率因数优、无功功率调节范围广等特点，被广泛应用于电力系统中。
本文将介绍同步发电机的基本工作原理和结构。
一、同步发电机的基本工作原理同步发电机的基本工作原理是基于磁场的相互作用。
当同步发电机的转子与定子的磁场达到同步时，电机就能够正常运转并发电。
1. 磁场产生同步发电机中的磁场产生方式主要有两种：励磁电流产生磁场和永磁产生磁场。
励磁电流产生磁场通过电励磁方式，在定子绕组上通入一定的励磁电流，产生一个旋转的磁场。
这个旋转的磁场称为励磁磁场。
永磁产生磁场则是指在转子上安装具有恒定磁场的永磁体，这种磁场可以不需要外部电流供给而一直存在。
2. 磁场相互作用同步发电机的转子磁场与定子磁场之间会发生相互作用，从而产生电势差。
当转子的磁场与定子的磁场达到同步时，其相互作用最强，电势差也最大。
这个电势差就是同步发电机的输出电压。
3. 转子与定子的同步为了保持转子磁场与定子磁场的同步，同步发电机需要维持一个稳定的转速。
这可以通过机械方式（如涡轮机、风力机）或电子方式（如电子调速装置）来实现。
二、同步发电机的结构同步发电机的结构主要分为转子部分和定子部分。
下面将分别介绍。
1. 转子部分同步发电机的转子部分主要由转子铁心和励磁机构组成。
转子铁心是由导磁材料制成的，可以有效地导引磁场。
励磁机构则提供励磁电流，使转子产生磁场。
2. 定子部分同步发电机的定子部分主要由定子铁心、定子绕组和绕组固定装置组成。
定子铁心用来固定定子绕组，减少能量损耗。
定子绕组则是通过电流产生磁场，与转子产生相互作用。
三、同步发电机的应用同步发电机广泛应用于电力系统中，主要用于发电、补偿、调节等方面。
1. 发电同步发电机能够将机械能转化为电能，通过与电网连接，将发电产生的电能输送到电网供电。
在电网中，同步发电机能够提供稳定的电能，满足用户的用电需求。

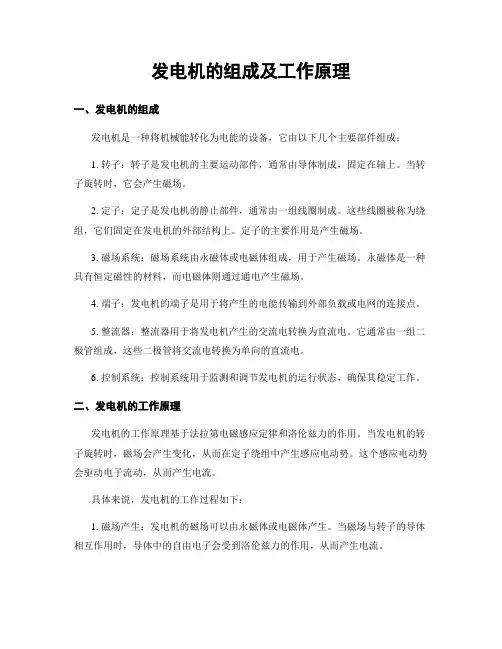

发电机的组成及工作原理
发电机的组成及工作原理发电机是一种将机械能转化为电能的设备，广泛应用于工业、农业、交通等领域。
它由许多不同的部件组成，每个部件都扮演着重要的角色，共同实现电能的产生。
以下是发电机的组成部分及其工作原理的详细介绍。
1. 主要组成部分1.1 发电机转子：发电机转子是发电机的核心部件，也称为旋转子。
它由磁场产生器、转子轴和转子线圈组成。
磁场产生器通常由永磁体或电磁铁组成，用于产生磁场。
转子轴是连接转子和发电机的机械部件，它能够使转子旋转并传递机械能。
1.2 发电机定子：发电机定子是发电机的另一个重要组成部分，也称为定子。
它由定子线圈、定子铁芯和定子绕组组成。
定子线圈是通过绕制导线而形成的线圈，它被安装在定子铁芯上。
定子铁芯是一个由硅钢片组成的磁路，它能够集中和引导磁场。
定子绕组是将定子线圈连接到外部电路的部分。
1.3 电刷和集电环：电刷和集电环是发电机的电接触部件。
电刷通常由碳材料制成，它们与旋转子的电刷环接触，传递电流。
集电环是一个金属环，用于连接电刷和外部电路。
1.4 驱动装置：驱动装置用于提供机械能，使旋转子旋转。
它可以是内燃机、蒸汽轮机、水轮机等。
2. 工作原理发电机的工作原理是基于电磁感应现象。
当旋转子旋转时，磁场产生器产生一个磁场，磁场穿过定子铁芯。
当磁场与定子线圈相交时，会在定子线圈中产生感应电动势。
根据法拉第电磁感应定律，当导体中有电动势时，导体两端会产生电流。
因此，定子线圈中的感应电动势将导致电流的流动。
为了使电流流经外部电路，发电机使用电刷和集电环来收集电流。
当旋转子旋转时，电刷与电刷环接触，电流从电刷流入集电环，然后流入外部电路。
总结起来，发电机的工作原理可以概括为以下几个步骤：驱动装置提供机械能使旋转子旋转，磁场产生器产生磁场，磁场穿过定子铁芯，与定子线圈相交产生感应电动势，感应电动势引起电流的流动，电刷和集电环收集电流，电流通过外部电路供电。
发电机的组成部分和工作原理决定了它能够将机械能转化为电能。
发电机的组成及工作原理
发电机的组成及工作原理发电机是一种将机械能转化为电能的设备，它是现代社会中不可或缺的重要设备之一。
发电机的组成和工作原理是理解和使用发电机的基础知识。
本文将详细介绍发电机的组成和工作原理。
一、发电机的组成1. 主要部件发电机的主要部件包括定子、转子、端盖和轴承等。
- 定子：定子是发电机的静止部分，由定子铁芯和定子绕组组成。
定子铁芯是由许多绕有绕组的硅钢片叠压而成，用于集中磁场。
定子绕组是由导线绕制而成，用于产生电磁感应。
- 转子：转子是发电机的旋转部分，由转子铁芯和转子绕组组成。
转子铁芯也是由许多叠压硅钢片组成，用于产生磁场。
转子绕组是由导线绕制而成，用于产生电流。
- 端盖：端盖是固定在发电机两端的金属盖板，用于保护内部部件，并提供通风和冷却。
- 轴承：轴承支撑转子，并允许其旋转。
它们通常由滚珠轴承或滑动轴承组成。
2. 辅助部件发电机的辅助部件包括风扇、冷却器、调压器和控制器等。
- 风扇：风扇用于提供冷却空气，以保持发电机的温度在安全范围内。
- 冷却器：冷却器用于散热，通过循环冷却剂来降低发电机的温度。
- 调压器：调压器用于稳定发电机的输出电压，确保电压在额定范围内。
- 控制器：控制器用于监测和控制发电机的运行状态，包括电压、电流和频率等。
二、发电机的工作原理发电机的工作原理基于法拉第电磁感应定律，即当导体在磁场中运动时，会在导体两端产生电压。
1. 磁场产生发电机通过磁场产生电压。
磁场可以由永磁体或电磁体产生。
- 永磁体：永磁体是一种具有恒定磁性的材料，如铁氧体或钕铁硼等。
当永磁体靠近定子和转子时，会产生磁场。
- 电磁体：电磁体是由电流通过的线圈组成的，当电流通过线圈时，会产生磁场。
发电机中的定子和转子绕组就是电磁体。
2. 电磁感应发电机的电磁感应是指当导体在磁场中运动时，会在导体两端产生电压。
- 定子电磁感应：当转子旋转时，转子绕组中的导线会切割定子绕组中的磁场线，从而在定子绕组中产生电压。
- 转子电磁感应：当定子绕组中的电流通过时，会在定子绕组中产生磁场，这个磁场会切割转子绕组中的导线，从而在转子绕组中产生电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步
P-磁极对数
定子
U1
V2
N
+ If
Uf
－
W1
S
转子 励磁
W2 绕组
V1
U2
原动机
电枢三相
励磁机→F0
旋转的 F0 和Φ0 绕组中感应 E0
2.2 主要部件 (1) 定子（电枢）
定子铁心 —— 由硅钢片叠成 定子绕组 —— 对称三相绕组
机座和端盖等
(2) 转子 转子铁心 —— 由整块铸（锻）钢制成 励磁绕组 —— 工作时施加直流励磁
有功功率调节
根据能量守恒，增大转子转矩，即增加汽轮机的蒸汽进
气量。
发电机等效电路
I1
R1
jXs
+
E0
U1
－
2.6 同步发电机功率调节
无功功率调节
b
正常励磁
a
电机呈电阻性，不输出无功； I1'
欠励磁
'
电机吸收电感性无功； 过励磁
电机输出电感性无功；
" I1
I1"
b
E0'
E0
jXsI1'
jXsI1
U1
Ts FrBlir
• 电磁转矩是电机实现机电能量转换的重要物理量。
• 电动机：电磁转矩——驱动性质（电能——机械能） • 发电机：电磁转矩——制动性质（电能——机械能）
8
02同步发电机
章节主题,中黑20pt
9
2.1 同步发电机基本原理
●定子： 旋转磁场 ●转子： 直流磁极
●转子转速： 60 f n = n1 = p
发电机原理和结构
简报副标题,中黑20pt
电气调试队
01.基本电磁定律 02.同步发电机原理 03.阳江发电机系统 04.发电机相关试验
2
01基本电磁定律
章节主题,中黑20pt
3
1.1 电磁感应定律
• 闭合回路中的磁通量随时间发生变化，该线圈中必然有感应电势产生，称 这种现象为电磁感应。
• 线圈中的感应电势将倾向于阻止线圈中磁链的变化。
转子（大亚湾）
联轴器对轮 （与汽机转子连接） 护环
风扇
护环
联轴器对轮
（与励磁机转子连接）
风扇
励磁导电杆
前轴颈
铁芯
铝质槽楔
在槽楔上的通风孔
（被胶布临时覆盖）
通风槽 后轴颈
31
3.3 转子
转子引线
发电机端
励磁机转子
励磁机端
发电机转子
导电杆
导电杆
32
3.3 转子
穿转子
33
3.4 励磁系统
无刷励磁系统包括： 主励磁机（包括旋转整流盘、外罩、冷却器、底板、底架） 永磁机副励磁机 AVR系统
Pe =
3
U1E0 Xs
sin
= 3U1I1cos
= 常数
E0" a
jXsI1"
03阳江发电机
章节主题,中黑20pt
20
3.1 阳江1号发电机参数
• 额定电压 UN ：线电压的额定值=24kV • 额定电流 IN ：线电流的额定值=29402A • 额定功率 PN ：输出功率额定值=1100MW
凸极式
3~
隐极式
3~
+
N
×
－
S
+ －
·····
N S
× × × ×
×
2.4 主要分类
转子的不同 • 凸极式
320MW水轮发电机
三峡电站首台机组安装
14
2.4 主要分类
转子的不同 • 隐极式
15
2.4 三相同步电机的可逆运行
用一对等效磁极表示气隙合成磁场
N n1 n1
N n1 S n1
N n1 n1
三相同步发电机：PN =√3 UNINcosN
• 额定转速 nN ：1500r/min • 额定频率 fN ：50Hz • 励磁电流 If ： 8199 A • 励磁电压 Uf ： 482 V • 冷却方式：水-氢-氢（GST和GRH）
21
3.2 定子
阳江核电站1、2号发电机采用内外定子机座结构，在内外机座间布置有 切向高强度弹簧钢板隔振装置，降低运行期间倍频震动，减轻对厂房和其他 设备的影响
• 若磁场恒定，构成线圈的导体切割磁力线，使线圈交链的磁链随时间变化， 导体中的感应电动势——运动电动势。
eBlv
感应电动势的方向_右手定则
6
1.4 电磁力定律
• 载流导体在磁场中要受到力的作用——电磁力。
FBli
力的方向_右手定则
7
1.5 电磁转矩
• 在旋转电机中，作用在转子载流导体上的电磁力将使转子受到一个力矩 （等于力乘转子半径）——电磁转矩。
2.5 同步发电机与电网的并联运行
并网运行的条件
相序一致、频率相同、电压相等
如果条件不满足，电网与发电机之间产生大的冲击电流和在发电机轴 上产生大的冲击转矩。
2.6 同步发电机功率调节
电网容量很大、频率和电压基本不受负载与其他干扰的影响，即恒 频恒压的电网。发电机的频率和端电压受电网的约束，而与电网保持一 致。
副励磁机输出交流电 AVR电压控制 主励磁机定子直流电
整流
主励磁机输出交流电
旋转二极 发电机转子直流电
管整流桥
34
3.4 励磁系统
发电机无刷励磁系统： 主励磁机
旋转二极 管整流桥
9号轴瓦
风扇 永磁机
35
3.4 励磁系统
发电机无刷励磁系统：
主励磁机是旋转电枢式同步发电机，旋转电枢的交流电流经与主轴一起旋转的 硅整流器整流后，直接送到主发电机的转子励磁绕组。交流主励磁机的励磁电流由 同轴的交流副励磁机经静止的晶闸管整流器整流后供给。由于这种励磁系统取消了 集电环和电刷装置，故又称为无刷励磁系统。
22
3.2 定子
制造中的外定子
23
3.2 定子
内定子（未嵌绕组）
24
3.2 定子
内定子(嵌绕组)
25
3.2 定子
26
3.2 定子
发电机端部（未穿转子）
汇水环
27
3.2 定子
发电机出线箱
28
3.3 转子
转子绕组示意图 N
S
60 f
S
n= p
Nቤተ መጻሕፍቲ ባይዱ
29
3.3 转子
转子（未叠绕组）
30
3.3 转子
edNd
dt
dt
其 中N
4
1.2 电动势和磁通相位关系
变压器和电机的绕组中，磁通的变化可以是磁通随时间脉动 或磁通不变，而线圈在转动。
msint
e e T N m co t E m s sit n 9 ) (0
E Em Nm
2
2
2fN m 4.44 fN m
5
1.3 运动电动势
2.3 励磁方式
(1) 直流励磁机励磁 励磁绕组由小型直流发电机供电。
(2) 静止整流器励磁 交流电→整流→直流电
电刷 集电环
励磁绕组
(3) 旋转整流器励磁 交流励磁机→旋转整流桥→直流电→励磁绕组
2.4 主要分类
(1) 按能量转换的方式不同： 同步发动机、同步电动机。
(2) 按相数的不同: 三相、单相。 (3) 按转子结构的不同：
N
S
θ
电动机状态
S 理想空载状态
S
θ
发电机运行
2004年7月10日在一核2号机大修将近结束时，错误地合上了发电机输出的 负荷开关，外部电流倒送倒定子线圈，感应生成一个50Hz的旋转磁场，转子上 的合金铝槽楔（良导体）切割磁力线产生感应电动势，通过两端护环形成回路， 电流通过槽楔与护环发热接触点或接触面，结果损坏了护环和槽楔。整个转子 不得不运返法国重修。
