15针转9针串口转换头的内部连线方式

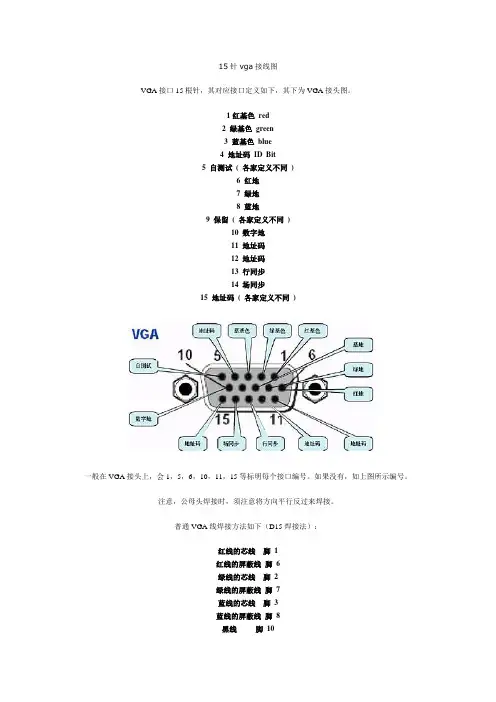

15针vga接线图
15针vga接线图
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色red
2 绿基色green
3 蓝基色blue
4 地址码ID Bit
5 自测试( 各家定义不同)
6 红地
7 绿地
8 蓝地
9 保留( 各家定义不同)
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码( 各家定义不同)
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚7
蓝线的芯线脚 3
蓝线的屏蔽线脚8
黑线脚10
棕线脚11
黄线脚13
白线脚14
外层屏蔽D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压
接到D15 端壳。
15针VGA接线示意图、RGBHV转VGA接线表、9针VGA引脚定义
04
地址码2 （ID Bit 2）
05
自测试 ( 各家定义不同 )
可以焊接
06
红基色地
*必须焊接
07
绿基色地
*必须焊接
08
蓝基色地
*必须焊接
09
保留 ( 各家定义不同，如：GND)
10
数字地/同步地(SYNC GND)
建议焊接
11
地址码0 （ID Bit 0）
可以焊接
12
地址码1 （ID Bit 1 or SDA）
Sync Ground
9针VGA引脚定义：
引脚号
引脚定义
备注
1
红ideo
3
蓝基色
Blue Video
4
行同步
Horizontal Sync
5
场同步
Vertical Sync
6
红基色地
Red Ground
7
绿基色地
Green Ground
8
蓝基色地
Blue Ground
9
同步地（数字地）
13
行同步(HSYNC)
*必须焊接
14
场同步(VSYNC)
*必须焊接
15
地址码3 ( ID Bit 3 or SCL，各家定义不同 )
* 建议选择带金属屏蔽壳的VGA接头，公头（针端）与母头（孔端）金属屏蔽壳通过VGA线的外屏蔽层焊连到一起。
* 地址码为显示器数据总线，用于传递命令和显示参数。
RGBHV转VGA接线表：
建议选择带金属屏蔽壳的vga接头公头针端与母头孔端金属屏蔽壳通过vga线的外屏蔽层焊连到一起
15针VGA接线示意图、RGBHV转VGA接线表、9针VGA引脚定义

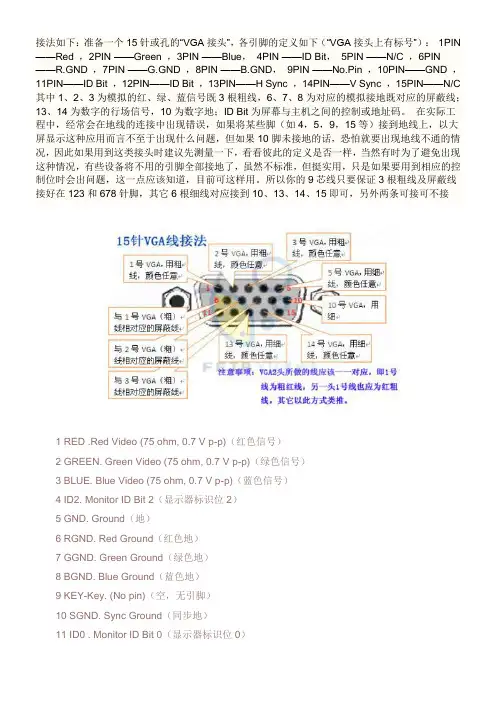

15针vga接法
接法如下：准备一个15针或孔的“VGA接头”，各引脚的定义如下（“VGA接头上有标号”）：1PIN ——Red ，2PIN ——Green ，3PIN ——Blue，4PIN ——ID Bit，5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。
所以你的9芯线只要保证3根粗线及屏蔽线接好在123和678针脚，其它6根细线对应接到10、13、14、15即可，另外两条可接可不接1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

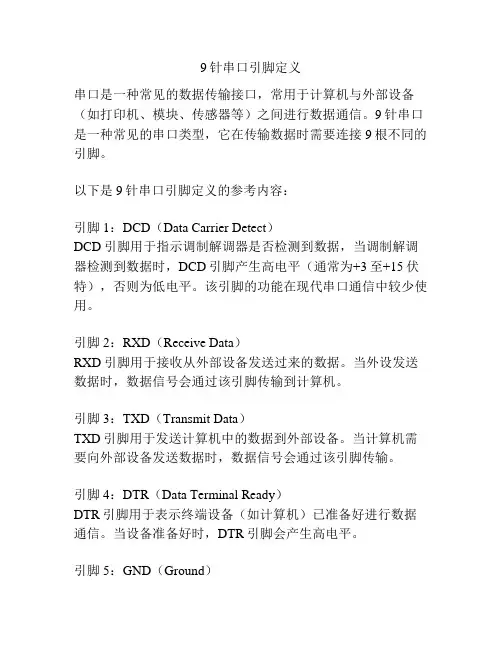

9针串口引脚定义
9针串口引脚定义串口是一种常见的数据传输接口，常用于计算机与外部设备（如打印机、模块、传感器等）之间进行数据通信。
9针串口是一种常见的串口类型，它在传输数据时需要连接9根不同的引脚。
以下是9针串口引脚定义的参考内容：引脚1：DCD（Data Carrier Detect）DCD引脚用于指示调制解调器是否检测到数据，当调制解调器检测到数据时，DCD引脚产生高电平（通常为+3至+15伏特），否则为低电平。
该引脚的功能在现代串口通信中较少使用。
引脚2：RXD（Receive Data）RXD引脚用于接收从外部设备发送过来的数据。
当外设发送数据时，数据信号会通过该引脚传输到计算机。
引脚3：TXD（Transmit Data）TXD引脚用于发送计算机中的数据到外部设备。
当计算机需要向外部设备发送数据时，数据信号会通过该引脚传输。
引脚4：DTR（Data Terminal Ready）DTR引脚用于表示终端设备（如计算机）已准备好进行数据通信。
当设备准备好时，DTR引脚会产生高电平。
引脚5：GND（Ground）GND引脚为地线引脚，用于提供电路的公共地。
在串口通信中，GND引脚起到连接设备的电地的作用。
引脚6：DSR（Data Set Ready）DSR引脚用于表示外设是否准备好进行数据通信。
当外设准备好时，DSR引脚会产生高电平。
引脚7：RTS（Request to Send）RTS引脚由计算机控制，用于向外部设备请求发送数据。
当计算机需要向外设发送数据时，RTS引脚会产生高电平。
引脚8：CTS（Clear to Send）CTS引脚由外设控制，用于确认其是否准备好接收数据。
当外设准备好接收数据时，CTS引脚会产生高电平。
引脚9：RI（Ring Indicator）RI引脚用于指示调制解调器是否正在接收电话呼叫信号。
当调制解调器接收到电话呼叫信号时，RI引脚会产生高电平。
以上是9针串口引脚定义的相关内容。

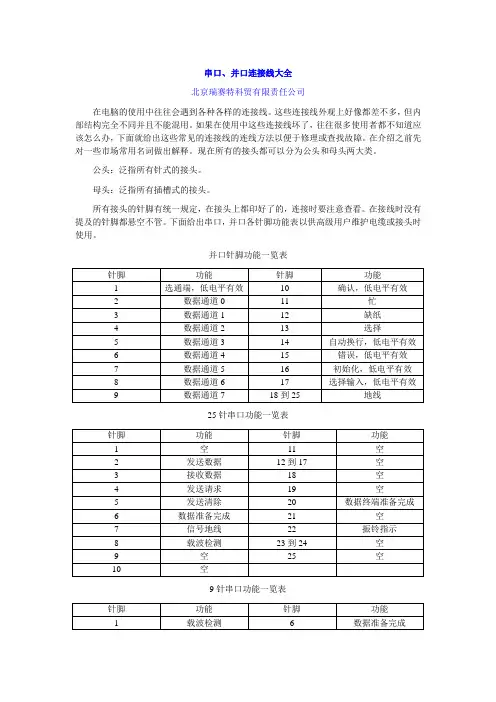

串口、并口连接线大全
串口、并口连接线大全
北京瑞赛特科贸有限责任公司
在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口，并口各针脚功能表以供高级用户维护电缆或接头时使用。
并口针脚功能一览表
25针串口功能一览表
9针串口功能一览表。
精品USB端口转九针端口步骤
九针转USB的连接方法与步骤一、安装USB驱动程序：在包装内取出USB驱动程序安装盘，在笔记本电脑上按装驱动程序，在电脑里面打开光盘可看到这样一个图标，然后用鼠标双击它，会出现1-1图所示；1-1图按照1-1图提示点击下一步，直到安装驱动完成，然后将电脑重新启动一次，重启完成后,将连接线插入电脑USB接口上，在电脑桌面上用鼠标点击我的电脑属性，在硬件设备管理器中可以看到端口（COM和LPT）中中显示USB转RS232设备《ProlificUSB-to-Serial Comm Port（COM3）》可以查看USB转RS232的端口号（COM1，COM2，COM3，COM4...）。
通过属性->端口设置->高级->COM端口号进行手动设置串口号。
如下图所示；备注：在连接处理器时，处理器上的端口设置要与电脑上的设置一致。
处理器上的端口设置；我们可以在处理器面板上可以看到《MENU》主菜单选择键，和《BACK / NEXT》两个方向移动键，第一步按下《MENU》主菜单选择键，然后用《BACK / NEXT》两个方向移动键，选出通讯端口菜单《Interface Sub-Menu》再按下确定键《Enter》就可以在里面更改ID号和波特率，注意的是你在机器上设置的参数要与电脑设置一致。
电脑与处理器连接上序的工作做完后，现在就可以把电脑和处理器用SUB转232的连接线将处理器和电脑连接起来，然后打开处理器电源开关打开，在电脑程序里面找到处理器的软件应用程序打开它，我们可以看到2-1下图所示2-1图2-2图然后用鼠标点击文件File>New新建可以看到2-2图所示，在上面可以看到ID号的设置、输出通道的选择，我们的机器是4通道的输出，所以要选择4通道输出的那一项，上面还可以看到四种分频的模式，和3种不同的输入选择，然后点击OK确认可以看到2-3图所示；2-3图2-4图上图所示，点击Status>On Line出现一个连机图2-4图所示，然后点击中间的按钮《ReadFromMCU》进行连机，连机成功后屏幕上的红色的×就会消失，同时就会出现2-5图，这时就可以进行调试了。
图解主板各种插针接口的接法
全程图解：手把手教你主板各种插针接口与机箱（电源）的接法组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。
在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。
如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。
由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。
由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。
一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。
串口通信基本接线方法
串口通信基本接线方法目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明 9针串口（DB9） 25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指示 DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连· 同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；· 两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义 如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
电脑接口接线法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：1、vga线接法图解VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试(自定义)6 红地7 绿地 8 蓝地9 保留(自定义) 10 数字地11 地址码 12 地址码13 行同步 14 场同步15 地址码(自定义)计算机D15 VGA插头的焊接方法：选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头 3+4 线 D15 插头红线的芯线脚 1 红线的屏蔽线脚 6绿线的芯线脚 2 绿线的屏蔽线脚 7蓝线的芯线脚 3 蓝线的屏蔽线脚 8黑线脚 10 棕线脚 11黄线脚 13 白线脚 14外层屏蔽 D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
2、RGB接口：专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法：用75欧的 BNC 头一一对应焊接即可。
特殊连接线－－D15转RGBHV连接：RBGHV D15 RBGHV D15红线的芯线脚 1 红线的屏蔽线脚 6绿线的芯线脚 2 绿线的屏蔽线脚 7蓝线的芯线脚 3 蓝线的屏蔽线脚 8黑线的芯线脚 13 黑线的屏蔽线脚 10黄线的芯线脚 14 黄线的屏蔽线脚 11 或 D15 端壳与 10 、6 、7 、8 连接起来形成共地3、DVI-D接口示意图（转自家电网）：4、DVI-I接口示意图：5、PS/2 接口示意图：6、USB引脚图：接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+7、RJ45网线顺序：568B:568A：8、HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
9针全串口针脚定义详解
9针串口流控定义详细解析DCD :载波检测。
主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。
RXD:此引脚用于计算机接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。
TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。
DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。
GND:信号地；此位不做过多解释。
DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。
RTS:请求发送；此脚有计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。
RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定很久很久以前，计算机还没有出现，那时就已经存在了(计算机)史前的串口设备(电传打字机，工控测量设备，通信调制解调器)，为了连接这些串口，EIA制定了RS232标准，采用DB25接插件，支持同步和异步串口，D型的接口可以有效防止插反。
标准化给使用带来了便利。
时光荏苒，个人计算机出现了，这些已有的串口设备毫无疑问地成为了最初的外设，自然而然地RS232标准被个人计算机采纳。
但是设备制造商倾向于体积更小，成本更低的接口，因此，将DB25中未使用的和支持同步模式的引脚去掉，形成DB9。
最初的情况相当混乱，因为DB9只定义了信号，却没有指定信号和引脚的对应关系，各个制造商只能自行定义。
幸运的是，IBM的PC成了工业标准，DB9逐渐统一到IBM的定义上来。
DB9只有9根线，遵循RS232标准。
定义如下：DTR,DSR------DTE设备准备好/DCE设备准备好。
15针VGA针脚焊接方法
我们经常会遇到需要自己焊接VGA接头的时候，比如吊装投影机或者地板下安装地插。
下面我就用图文的形式教大家如何焊接。
一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit ——地址码5PIN ——N/C ——自测试( 各家定义不同)6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin ——保留( 各家定义不同)10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、9、11 、12、15脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“5”脚——自测试( 各家定义不同)；白线——“10”脚——数子信号的的接地端；黄线——“13”脚——数字的水平“行”同步信号；棕线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
串口通信基本接线方法9针25针
串口通信基本接线方法串口通信基本接线方法目前较为常用的串口有9针串口（DB9 ）和25针串口（DB25 ）,通信距离较近时（＜12m），可以用电缆线直接连接标准RS232端口（RS422,RS485较远），若距离较远，需附加调制解调器（MODEM ）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。
g针串口（ireg）25 计串口（DJ25 ）针号功施说明第写功能说明缩写1數据载渡检观DCB8数据羲波检测DCDZ搔收数据EXE3援收数据口BSD3丁KT£览送数据no4數据终館准备20薮据终端隍备DTRE信号地GND7信号地GID6数据设备惟备好ESR&临7谙求蚩送EIS电谙求发遴KTS洁陳宣送crs5淸除发送rrs| & J1 91111■忙弓7?扌曰1 DELL22MLL2.RS232C串口通信接线方法（三线制）L四針—葛针g针-2爭+1□ 1 d』21宅J Z312L —33557757首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
RS232C标准9针串口接线方法
RS232C标准9针串口接线方法.txt每天早上起床都要看一遍“福布斯”富翁排行榜，如果上面没有我的名字，我就去上班。
谈钱不伤感情，谈感情最他妈伤钱。
我诅咒你一辈子买方便面没有调料包。
RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口5-------------------33 ------------------24 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------42------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口2 ----------------- 33------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive20060520746298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs2322008年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
电脑串口(9针)详细定义与使用说明
电脑串口(9针)详细定义与使用说明电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。
串口通信基本接线方法9针25针
串口通信基本接线方法
串口通信基本接线方法
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。
页脚内容1
2.RS232C串口通信接线方法（三线制）
3.
4.首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）
上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：
不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；
页脚内容2
线路焊接要牢固，不然程序没问题，却因为接线问题误事；
串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
页脚内容3。
