煤矿高低压开关整定计算(样本)教学提纲
煤矿井下高低压开关整定值计算与分析
煤矿井下高低压开关整定值计算与分析摘要：本文旨在研究煤矿井下高低压开关的整定值计算和分析。
首先，本文阐述了高低压开关的整定值计算的相关理论基础和方法，然后本文提出了通过实验测试得到的井下高低压开关整定值计算以及分析的具体步骤和结果，并在此基础上对计算结果进行分析。
最后，本文对井下高低压开关整定值计算及其相关分析结果进行了总结。
关键词：煤矿井下，高低压开关，整定值计算，实验分析正文：煤矿井下安全重要的一环是高低压开关，它通过检测和控制井下的电气信号来改善安全状况。
因此，正确的计算和分析井下高低压开关的整定值是十分必要的。
本文旨在研究煤矿井下高低压开关的整定值计算和分析。
首先，本文详细介绍了高低压开关的整定值计算的相关理论基础，以及基于电压和电流测量仪的高低压开关整定值计算方法。
然后，本文给出了通过实验测试检测和分析井下高低压开关整定值计算的具体步骤和结果，包括多个实验点的电压测量值、高低压开关的合格定值、以及给定的高低压开关整定值计算结果。
随后，本文对整定值计算结果以及相关分析结果进行了详细的分析，讨论了电压测量值和高低压开关整定值之间的关系，以及整定值误差和不符合率的影响因素。
最后，本文对井下高低压开关整定值计算及其相关分析结果进行了总结，为煤矿井下安全工作提供参考和指导意义。
在本文的研究中，我们还提出了一种基于多个实验测试点的高低压开关整定值计算和分析方法。
此方法可以有效地检测和评估单个高低压开关整定值计算和整个系统的整定值情况。
首先，通过多个实验测量点，采集相应的电压测量值；然后，根据所得测量值，计算并确定对应的高低压开关整定值；最后，对高低压开关整定值情况进行分析，检测整定值的准确度和合理性，确保整个系统的安全性。
此外，我们还详细讨论了电压测量值和高低压开关整定值之间的差异以及整定值误差或不符合率可能引起的影响因素。
我们发现，由于受电压测量精度和实验条件的影响，实际测量出的电压值与理论计算结果有较大的偏差，这将导致整定值的误差或不符合率超出规定的标准值，从而影响井下系统的安全性。
煤业井下高低压开关电流整定计算
井下高低压开关电流整定计算整定人:审核人:编制时间: 2015年11月目录一、供电系统概况 (1)二、井下远方两相短路电流计算 (1)1、中央变电所各短路点电流计算 (1)2、采区变电所各短路点电流计算 (5)三、井下开关电流整定 (10)1、井下高压开关整定 (10)2、井下馈电开关整定 (14)一、供电系统概况我矿10kV 供电系统的供电电源为****变电站*****线路(***Ⅰ回)和****变电站*****线路(**Ⅱ回)。
****变电站****线路(***Ⅰ回)和****变电站****线路(**Ⅱ回)在我矿接入地面配电室,然后采用两趟MYJV 42-8.7/10型铠装电缆由地面配电室接入井下中央变电所,再有两趟MYJV 22-8.7/10型铠装电缆从中央变电所向采区变电所供电,地面配电室和井下变电所采用双回路供电运行。
二、井下远方两相短路电流计算 1、中央变电所各短路点电流计算1#变压器二次出线端的短路电流计算:Id 2(1)变压器二次电压690V,容量400kVA,系统短路容量按50MVA 计算:查附表二得系统电抗Xx=0.0095Ω 10kV 电缆长度L=10米,忽略不计, 变压器电阻电抗:Rb 1=0.006Ω Xb 1=0.038Ω∑R=0.006Ω ∑X=0.0095+0.038=0.0475Ω 1#变压器二次出线端的短路电流Id 2(1)=()()222eX R U ∑+∑ =()()220475.0006.02690+=7205.89A2#变压器二次出线端的短路电流计算:Id 2(2)变压器二次电压690V,容量400kVA,系统短路容量按50MVA 计算:查附表二得系统电抗Xx=0.0095Ω 10kV 电缆长度L=10米,忽略不计, 变压器电阻电抗:Rb 1=0.006Ω Xb 1=0.038Ω∑R=0.006Ω ∑X=0.0095+0.038=0.0475Ω2#变压器二次出线端的短路电流Id 2(2)=()()222eX R U ∑+∑ =()()220475.0006.02690+=7205.89A4#馈电开关出线末端的短路电流计算:Id 2(3),计算: 电缆为MY3*120的10米、MY3*35的60米 查附表二得系统电抗Xx=0.0095Ω 变压器电阻电抗:Rb 1=0.006Ω Xb 1=0.038Ω查表120mm 2电缆每公里电阻R 0=0.164、电抗X 0=0.056。

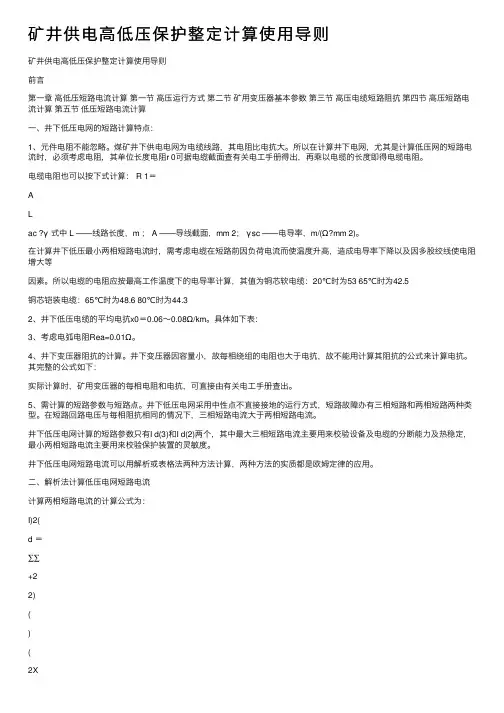

矿井供电高低压保护整定计算使用导则
矿井供电⾼低压保护整定计算使⽤导则矿井供电⾼低压保护整定计算使⽤导则前⾔第⼀章⾼低压短路电流计算第⼀节⾼压运⾏⽅式第⼆节矿⽤变压器基本参数第三节⾼压电缆短路阻抗第四节⾼压短路电流计算第五节低压短路电流计算⼀、井下低压电⽹的短路计算特点：1、元件电阻不能忽略。
煤矿井下供电电⽹为电缆线路，其电阻⽐电抗⼤。
所以在计算井下电⽹，尤其是计算低压⽹的短路电流时，必须考虑电阻，其单位长度电阻r 0可据电缆截⾯查有关电⼯⼿册得出，再乘以电缆的长度即得电缆电阻。
电缆电阻也可以按下式计算： R 1＝ALac ?γ式中 L ——线路长度，m ； A ——导线截⾯，mm 2；γsc ——电导率，m/(Ω?mm 2)。
在计算井下低压最⼩两相短路电流时，需考虑电缆在短路前因负荷电流⽽使温度升⾼，造成电导率下降以及因多股绞线使电阻增⼤等因素。
所以电缆的电阻应按最⾼⼯作温度下的电导率计算，其值为铜芯软电缆：20℃时为53 65℃时为42.5铜芯铠装电缆：65℃时为48.6 80℃时为44.32、井下低压电缆的平均电抗x0＝0.06～0.08Ω/km。
具体如下表：3、考虑电弧电阻Rea=0.01Ω。
4、井下变压器阻抗的计算。
井下变压器因容量⼩，故每相绕组的电阻也⼤于电抗，故不能⽤计算其阻抗的公式来计算电抗。
其完整的公式如下：实际计算时，矿⽤变压器的每相电阻和电抗，可直接由有关电⼯⼿册查出。
5、需计算的短路参数与短路点。
井下低压电⽹采⽤中性点不直接接地的运⾏⽅式，短路故障办有三相短路和两相短路两种类型。
在短路回路电压与每相阻抗相同的情况下，三相短路电流⼤于两相短路电流。
井下低压电⽹计算的短路参数只有I d(3)和I d(2)两个，其中最⼤三相短路电流主要⽤来校验设备及电缆的分断能⼒及热稳定，最⼩两相短路电流主要⽤来校验保护装置的灵敏度。
井下低压电⽹短路电流可以⽤解析或表格法两种⽅法计算，两种⽅法的实质都是欧姆定律的应⽤。
⼆、解析法计算低压电⽹短路电流计算两相短路电流的计算公式为：I)2(d ＝∑∑+22)()(2XRUe∑R＝R1/K b2+R b+R2∑X=Xx+X1/ K b2+X b+X2式中I)2(d—两相短路电流，A；∑R、∑X—短路回路内⼀相电阻、电抗值的总和，Ω；Xx—根据三相短路容量计算的系统电抗值，Ω；R1、X1—⾼压电缆的电阻、电抗值，Ω；K b—矿⽤变压器的变压⽐，若⼀次电压为6000V，⼆次电压为400、690、1200V时，变⽐依次为15、8.7、5；当⼀次电压为10000V，⼆次电压为400、690、1200V时，变⽐依次为25、14.5、8.3；R b、X b—矿⽤变压器的电阻、电抗值，Ω；R2、X2—低压电缆的电阻、电抗值，Ω；Ue—变压器⼆次侧的额定电压，V。
煤矿高低压整定计算
煤矿高低压整定计算煤矿供电系统通常分为高压和低压两个层次。
高压供电系统一般使用变电所进行供电，低压供电系统则将高压电能通过配电变压器进行变压降压后供给电动机和其他低压设备使用。
高低压整定计算主要是为了保证供电系统运行的安全可靠和节约能源的目标，通过合理的整定计算，可以实现供电系统的高效运行和使用。
1.矿井电气设备的额定电流和额定电压。
根据不同的设备类型和功率，计算设备的额定电流和额定电压。
额定电流是设备能够正常运行的最大电流，额定电压是设备能够正常运行的电压范围。
根据额定电流和额定电压，可以选择合适的电气设备和配电线路。
2.管线负荷计算。
根据矿井的管线长度、管线截面积和流体介质的特性，计算管线的负荷。
管线负荷是指管线中流动介质的能量损失和阻力损失，通过计算管线负荷，可以选择适当的管线尺寸和材料，减少能量损失和阻力损失。
3.配电变压器整定计算。
配电变压器是连接高压和低压电网的关键设备，通过计算配电变压器的整定参数，可以实现供电系统的电压稳定和功率平衡。
配电变压器整定计算主要包括选择合适的变压器容量、变压器的接线组态和变比。
4.电动机整定计算。
电动机是煤矿供电系统的主要负荷，通过计算电动机的额定功率和额定电流，可以选择合适的电动机型号和容量。
电动机整定计算还包括计算起动电流和运行电流，以及选择合适的保护装置和控制装置。
5.线路损耗计算。
供电系统中的线路损耗是指电能在输送过程中的能量损失和电压降低。
通过计算线路的电阻、电感和电容等参数，可以评估线路损耗，并选择适当的线路尺寸和材料，减少能量损失和电压降低。
以上是煤矿高低压整定计算的基本内容和步骤，通过合理的计算和分析，可以实现供电系统的高效运行和使用。
同时，还需要注意保证计算和实际应用的一致性和可行性，以确保供电系统的安全可靠和节约能源的目标得以实现。
高低压负荷整定计算概要
KBSG-500/10 KBSG-100/10 KBSG-500/10 KBSG-400/10 KBSG-200/10
500KVA 100KVA 500KVA 400KVA 500KVA
4.2％ 4.25％ 4.2％ 4.03％ 4.05％
10KV 10KV 10KV 10KV 10KV
2 2 1 1 3
K-2
X3d
0.043
K-3
X0d
1.432
X1d
0.425
K-1
X4d
0.38
K-4
等值电路图
白坪变电站I回路变压器的电抗标么值： 取最小运行方式下：1.432Ω 白坪变电站电缆到马池地面变电所的电抗的标么值：
X
1
d
X
d 0.3651.84 100 0.08 0.1 100 0.09 0.08 100 0.425 U 2 10.52 10.52 10.52 d
地点
编号
型号
变比
过流一、二段调 值范围
地面变电所
地面变电所 地面变电所 地面变电所 地面变电所
1、16盘
4、13盘 5、12盘 6、11盘 7、10盘
GG1A（F）-08T
GG1A（F）-07T GG1A（F）-07T GG1A（F）-07T GG1A（F）-07T
200/5
50/5 100/5 50/5 100/5
2
MYJV42-3*50mm/600m
k-4
马 池 采 区 变 电 所 2
马 池 风 井 变 电 所
联 络 开 关
马 池 风 井 变 电 所
MYJV-10 LGJ-185 L架 =1840m L电 =100m 3*95mm /80m
煤矿高低压开关整定计算(样本)(1).
大刘煤矿高低压配电装置整定计算整定人：审核人：机电副总：机电矿长：目录一、地面变电所 (3)1、系统概况 (3)2、短路电流和短路容量计算 (3)3、开关整定计算原则 (6)4、高压开关整定计算、校验 (7)二、井下变电所 (11)1、系统概况 (11)2、短路电流和短路容量计算 (12)3、开关整定计算原则 (12)三、井下低压系统整定计算校验 (14)一、地面变电所1、系统概况1)、供电系统简介大刘煤矿供电系统来自35KV变电所（义刘线和西刘线）。
下井高压电缆为MYJV42-3*95 500米下有变压器6台，五台KBSG-315/6/0.66,一台KBSGZY-315/6/0.69 。
井下配电所采用双回路供电分列运行供电方式。
2)、嵩基煤业供电资料（1）、经经电业局提供徐庄变电站10KV侧标么值为：最大运行运行方式下：0.924 最小运行方式下：1.43 （2）、线路参数徐庄变电站到嵩基变电所线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米电抗、阻抗查表得；10KV架空线电阻、电抗：Xg=0.08×4.8=0.36ΩRg=0.3×4.8=1.44Ω10KV铠装电缆电阻、电抗：Xg=0.08×0.2=0.016ΩRg=0.506×0.2=0.1012Ω2、短路电流和短路容量计算（1）绘制电路图并计算各元件的相对基准电抗。
702电缆200m 702LGJ4800m702电缆618m徐庄变电站上下杆电缆架空线入井电缆S9-500/10/0.4S9-500/10/0.4S9-100/10/6选择基准容量Sd=100MVA基准电压Ud=10.5KV基准电流Id=Sd/√3Ud=100÷(1.732×10.5)=5.4987KA上级变压器电抗标么值X﹡b0=1.7745 上一级徐庄站提供上下杆电缆电抗标么值X﹡1= X0L(S j/U2p1)=0.06×(100÷10.5²)=0.0544架空线电抗标么值X﹡2= X0L（S j/Ud²）=0.36×（100÷10.5²）=0.3265从地面变电所入井井下配电所电缆电抗标么值：L=300mX﹡3= X0L（Sd/Ud²）=0.016×0.3×（100÷10.5²）=0.0435 从中央变电所到采区变电所电缆电抗标幺值：L=318mX﹡4= X0L（Sd/Ud²）=0.016×0.318×（100÷10.5²）=0.0046 地面变电所S9-500KVA变压器电抗值查表得：R b1=0.0204 X b1=0.128地面变电所S9-100KVA变压器电抗值查表得：R b1= 0.0233 X b1=0.0597X0--电抗系数L--电缆长度KmSd--基准容量Ud--基准电压（2）绘制等效电路图0 1.774510.8705K-1K-20 1.77450 1.774510.870520.1246K-30 1.774511.965240.1280 1.774511.965250.0597K-5K-630.0046K-4（3）计算短路电流和短路容量徐庄变电站k-1点的短路电流和短路容量计算三相短路电流：Id(³)k-1=Id/X b1∑d =5.4987÷1.7745=3.099KA 两相短路电流：Id(²)k-1=3.099÷1.15=2.695KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/1.7745=56.35（MVA ）徐庄变电站到嵩基地面变电所K-2点的短路电流和短路容量计算三相短路电流：Id(³)k-2=Id/X 1∑d =5.4987÷2.645=2.078 KA 总阻抗标么值： X 2∑d =1.7745＋0.8705 =2.645 两相短路电流：Id(²)k-2=2.078÷1.15=1.8077KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/2.645=37.807（MVA ）嵩基地面变电所到井下中央配电所K-3点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X 1∑d =2.078÷2.7696=0.75KA 总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246=2.7696 两相短路电流：Id(²)k-3=0.75÷1.15=0.652KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/2.7696=36.106（MVA ）井下中央变电所到井下采区变电所K-4点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X 1∑d =2.078÷2.8156 =0.738KA 总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246+0.0046=2.8156 两相短路电流：Id(²)k-3=0.738÷1.15=0.642KA三相短路容量: ∑=dd X S S 11-K 3）（=100/2.815 6=35.52（MVA ）嵩基地面500KVA,K-5点的短路电流和短路容量计算 三相短路电流：Id(³)k-4=Id/X 1∑d =2.078÷4.5475=0.457 KA 总阻抗标么值： X 4∑d =1.7745+2.645+0.128+8=4.5475 两相短路电流：Id(²)k-4=0.457÷1.15=0.397 KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/4.5475=21.99（MVA ））3、 开关整定计算原则高压整定计算公式： 1、过流计算：I op.k =K rel K jx2、保护装置的灵敏度系数公式：K sen =3、电流速断保护：I op 。
煤矿井下电气设备高低压过流整定计算
❖ 1、加大干线或支线的电缆截面； ❖ 2、设法减少低压电缆线路的长度； ❖ 3、采用相敏保护器或软起动等新技术提高灵敏度； ❖ 4、换用大容量变压器或采取变压器并联运行； ❖ 5、增设分段保护开关； ❖ 6、采用移动变电站或移动变压器。
Ie --变压器二次侧除最大一台电机或同时启动 的几台电机外，其余电机的额定电流之和，A。
Kx --需用系数，计算短路和过载保护时，一般
取0.5～1。KX=0.4+0.6×
Pm a x Pe
2、过载保护计算公式如下
I g.zd Kx I e
Ie --变压器二次侧所有电机的额定电流和，A;
❖ KX ——
需用系数；
KX=0.4+0.6
Pm a x Pe
❖ Pmax——容量最大一台电机的额定功率，KW；
❖ Pe ——高压配电装置所带负荷的额定功率之和，KW;
❖ Ieq——容量最大一台或几台电机的额定启动电流，A；
❖ Ie ——其余电机的额定电流之和，A；
❖ Kb —— 变压器变比8.7，低压侧为1200V；变压器变比15.2，低
❖ 取整定值1200A
❖ （3）短路保护整定倍数
❖ ns Is.zd= 1200 ≈ 8 取 8 倍 Ig.zd 150
❖ （4）利用最小短路电流来进行灵敏度验算：
❖
I（2）
d.m in ＝
8929
≈7.4＞1.5
I s.zd 1200
❖ 4、馈电开关整定电流计算：
❖ (1)
I g.zd
Pe
❖ Is.zd ≥ IQe+KX∑Ie
❖
200 Kx =0.4+0.6× 237
煤业井下高低压开关电流整定计算
煤业井下高低压开关电流整定计算煤业是一个重要的能源产业，煤矿的安全运营对于国家的能源供应和经济发展至关重要。
煤矿的井下电力系统是煤矿生产运营的重要组成部分，井下高低压开关电流的整定是确保煤矿电力系统安全稳定运行的关键。
本文将详细介绍煤业井下高低压开关电流整定计算的方法和步骤。
一、煤业井下高低压开关电流整定的目的和重要性井下电力系统是煤矿生产运营的核心设施，它为矿井提供稳定可靠的电力供应。
高低压开关作为井下电力系统的重要组成部分，起到了保护井下电器设备和人员安全的作用。
井下高低压开关电流整定的目的是确定开关的额定电流，以确保其在正常运行条件下的可靠性和安全性。
井下高低压开关电流整定的重要性在于：1.保护电力设备：通过合理设置高低压开关的电流整定值，可以避免过载和短路等故障对电力设备造成的损坏，保护电力系统的正常运行。
2.提高电力系统的可靠性：通过确定高低压开关的电流整定值，可以避免过载和短路等故障的发生，最大程度地减少停电和生产中断的风险。
3.保护人员安全：高低压开关的电流整定值的合理设置，可以防止电气事故对人员的伤害，保障井下工作人员的生命安全。
二、煤业井下高低压开关电流整定的方法在煤业井下高低压开关电流整定时，可以根据以下几种方法进行计算和确定：1.根据设备额定电流确定整定值：根据井下电气设备的额定电流和使用标准，确定高低压开关的电流整定值。
通过参考相关标准和技术规范，可以确定开关整定值的参考范围，然后综合考虑井下电气设备的特殊情况，确定最终的整定值。
2.根据负载计算整定值：通过测量和计算井下电气设备的负载电流，确定高低压开关的电流整定值。
这种方法可以根据实际负载情况进行精确计算，确保高低压开关在正常运行条件下的可靠性和安全性。
3.根据安全间隔确定整定值：根据井下电气设备的安全间隔要求，确定高低压开关的电流整定值。
安全间隔是指在开关分断电路时，要求在一定的时间或距离内，电路中的电流能够被迅速中断并切断，以避免产生电火花和电弧等危险。
采区井下高、低压开关整定值
采二区井下1500变电所整定值计算第一节 高压部分额定电流的计算方法:第一种:查书或从设备名牌上得出。
.第二种:通过计算方法可得:Ie=Pe/1.732UeCOS Ф（COS Ф取0.85）一、3#高爆 Ige=100A 带1#干变：主风机专线（△Pe=805KW ，Ie=842A ） 3#高爆负荷表：3#高爆整定值：两相短路电流计算：变压器二次侧电压为690V ，容量800KVA ，型号KBSG-800/0.69，系统容量为100MVA 计算。
1、查《煤矿井下供电的三大保护细则》附录二表1得，系统电抗Xx=0.0048Ω 电缆型号MYJV22-3×50-35m Lg=0.035Km （其电阻、电抗忽略不计） 2、变压器电阻、电抗：Rb=0.0038Ω Xb=0.0324Ω ∑R= Rb=0.0038Ω∑X=Xb+X X =0.0324+0.0048=0.0423Ω）（2d I =Ue/（222）（）（∑∑+X R ）=9226A 3、过载保护整定:代入公式1:IZ1= K1ΣIe/Kf/Kb=1.2×842/0.85/14.5=82An1=82/100＝0.82 取0.8（高爆过载电流整定倍数取0.8倍,即为IZ1= 80A ，时限取3S ） 4、短路保护整定:代入公式2:IZ2=(K2×ΣIe) /Kb =（6×842）/14.5 =328A代入公式3：n2=IZ2/Ige =3.28取3（高爆短路电流整定倍数取3倍，即为IZ2= 300A ） 5、效验灵敏度系数：Km=）（2d I / K b I z2=9226/(14.5×300)=2.1>1.2 所以,满足要求。
二、4#高爆 Ige=100A 带2#干变：备用风机专线（△Pe =810KW ，Ie=847A ）因此，整定值与3#高爆一致，即:过流保护整定：IZ1=80A ，时限取3S ；短路保护整定: IZ2=300A 。
煤矿井下电气整定计算说明
（2）188#馈电的整定计算
馈电的过载整定计算:I/=K e=1.1×120=198A
馈电的短路保护计算:I=IQe+K e=6×1.1×60+1.1×60=462A
（取主局扇为干线最大负载）
（3）189#馈电的整定计算
馈电的过载整定计算:I/=K e=1.1×180=198A
75
82
656
245
起动器
QJZ16-30
660
张紧绞车电机
7.5
8
64
368
起动器
QJZ16-30
660
给煤机电机
18.5
20
160
244
起动器
QJZ16-30
660
油泵电机
2.2
3
24
057
起动器
QBZ-120N
660
调度绞车
11.4
13
104
456
起动器
QBZ-120
660
水泵
7.5
8
64
中央变电所高爆整定表
二、中央变电所负荷电气整定计算
1、中央变电所500KVA变压器的整定计算
500KVA移变（10KV→690V,变比取14.5）
二次侧过载整定电流：I/zz=K e=0.75×1.1×527=435A
二次侧短路保护电流：Izz=IQe+K e=6×1.1×185+0.75×1.1×342=1503A （取6#液压绞车电机为干线最大负载）
3
24
087
起动器
6#液压绞车硐室
QJZ1-30
660
油泵
15
矿井高低压保护装置的整定计算
采区高、低压开关保护装置的整定计算一、KBZ200、400、630、800/660（1140）开关过电流继电器的整定计算:1、保护支线：Iz≥IqeIz——过流继电器的电流整定值A;Iqe——电动机的额定起动电流A.2、保护干线：Iz≥Iqe+ΣIeIz——过流继电器的电流整定值A;Iqe——最大电动机的额定起动电流A;ΣIe——其余电动机的额定电流之和.3、校验过电流继电器的灵敏度:I2d/Iz≥1.5I2d——被保护电缆距变压器最远点的两相短路电流值A;Iz——过流继电器的电流整定值A;1.5——过流继电器的可靠动作系数.4、采区变电所与外围采区设备在过流整定上应遵守以下原则：采区变电所开关过流整定应比外围采区开关过流整定较大。
二、QBZ80、200、120；KBZ200、400、630/660开关过负荷继电器的整定计算:1、支线（电动机）保护Idzg≥IeIdzg——过负荷整定值A;Ie——电动机额定电流 A.井下采掘运常用电动机额定电流可按下列经验公式计算：对于660V电动机：Ie=1.15Pe 对于1140V电动机：Ie=0.67Pe2、干线保护Idzg≥IgmaxIdzg——过负荷整定值A;Igmax——线路最大长时工作电流A.3、采区变电所与外围采区设备在过负荷继电器的整定上应遵守以下原则：采区变电所开关过负荷继电器的整定应比外围采区开关过负荷继电器的整定较大。
三、照明信号综保电缆支线的熔体额定电流选择：1、 Ir≈IeIe——照明负荷额定电流；2、按最小两相短路电流校验熔体I2d/Ir≥4～7I2d——被保护线路末端的最小两相短路电流;Ire——所选熔体的额定电流;4～7——灵敏度系数.五、采区高压配电装置的保护整定（PBG23-10开关）1、保护继电器短路动作电流的整定计算Idzj＝Kk*（Iqe+ΣIe）/Nb*Ni式中：Iqe——负荷中最大电机的额定起动电流;ΣIe——其余负荷额定电流之和;Kk——可靠系数，一般为1.2～1.4；Nb——变压器变比；Ni——电流互感器变比.2、保护继电器有时限动作电流的整定计算式中：Idzj＝Kk*Ismax/Kf*NiIsmax——线路最大工作电流;Kk——可靠系数，一般为1.2-1.4；Kf——返回系数0.85；Ni——电流互感器变比；3、灵敏度校验K＝I2d/Nb*Ni*Idzj≥1.5I2d——保护范围末端最小两相短路电流；Nb——变压器变比；Ni——电流互感器变比；Idzj——继电器动作电流的整定值.4、采区高压配电装置的保护整定（PBG23-10开关）应遵守以下原则：采区变电所高压开关短路整定应比外围采区高压开关短路整定较大；采区变电所高压开关过流整定应比外围采区高压开关过流整定较大；采区变电所高压开关漏电整定应比外围采区高压开关漏电整定较大。
煤矿井下高低压供电整定计算书
煤矿井下高低压供电整定计算书1. 引言嘿，朋友们！今天我们来聊聊煤矿井下的高低压供电整定计算。
这可是个重要的话题，关系到矿工们的安全和设备的正常运转。
大家都知道，煤矿工作环境复杂，安全第一，供电整定可不能马虎。
接下来，我就带你们深入这个话题，轻松愉快地了解一下这门技术活儿。
2. 供电系统概述2.1 高低压供电的区别首先，我们得弄清楚什么是高压，什么是低压。
简单来说，高压就是电压大，能够远距离输送电力，比如说1000伏特以上。
而低压呢，一般是380伏特及以下，常用于咱们日常生活和小型设备。
就好比你在家里用的插座，都是低压的。
而矿井下的设备，有的需要高压才能运行，比如一些大型机械。
2.2 供电系统的重要性煤矿的供电系统就像是矿井的血液，缺了它可不行。
没有电，设备就没法转动，矿工们的工作也就成了空中楼阁。
所以，供电系统必须要整定得当，确保电流稳定、可靠。
想象一下，如果设备在关键时刻掉链子，那可是“八百里加急”的麻烦事儿。
3. 整定计算的基本原则3.1 安全性整定计算的首要原则就是安全，安全，还是安全！咱们得确保每一根电缆、每一个开关都能承受得住负载。
你可不能让电流像脱缰的野马一样乱窜。
这里面涉及到短路电流、过载保护等等，都是保证安全的关键。
3.2 经济性当然，经济性也很重要。
供电系统的设计和整定不能过于奢侈，得合理利用资源，降低成本。
毕竟，谁也不想在“黄土高坡”上为了一点电费而心疼不已。
整定计算的时候，我们要考虑到设备的实际运行情况，确保在保证安全的前提下，尽量节省开支。
4. 整定计算步骤4.1 收集数据开始整定计算之前，第一步就是收集所有相关的数据。
包括负载的类型、容量，还有使用的设备参数。
这就像做饭之前得先准备好食材，缺一不可。
数据越全，整定就越精准，像一颗美味的菜肴。
4.2 计算电流然后，我们就要根据收集的数据来计算电流了。
一般来说，可以使用公式来计算负载电流、短路电流等。
这一步可得认真对待，计算错误可就像“船到桥头自然直”一样，后果不堪设想。
煤矿井上下供电高低压开关整定调整计算
煤矿井上下供电高低压开关整定调整计算由于雨季来临，井下涌水量增大，主、副斜井分别将18.5KW 潜水泵更换为37KW 潜水泵（污水泵），主回联络巷现已贯通，新安装25KW 调度绞车一台，部分开关整定值需重新计算。
一、负荷统计：空压机160KW（1台工作1台备用）、主斜井：绞车40KW冶、耙渣机55KW1台、照明信号综保（4KVA）1 台、绞车25KW1台，污水泵37KW和18.5KW（1台工作1台备用）、污水泵7.5KW（1台工作1台备用）、喷浆机5.5KW1台。
同时工作容量164.5KW.副斜井：绞车40KW冶、耙渣机55KW台、照明信号综保（4KVA）1 台、污水泵37KW 和18.5KW（1台工作1台备用）、污水泵7.5KW（1 台工作2台备用）、喷浆机5.5KW1台。
同时工作容量139.5KW.回风斜井：绞车40KW冶、皮带机2X40KW1台、刮板机40KW1 台、耙渣机55KW冶、照明信号综保（4KVA）1台、污水泵18.5KW（1 台工作1台备用）、污水泵7.5KW1台、喷浆机5.5KW1台。
同时工作容量241KW.主回联络巷：刮板机40KW2台、污水泵7.5KW1台。
同时工作容量87.5KW.局扇:10 台（1 台工作1 台备用），2X 30+30+30+30 + 22=172KW. 二、保护装置整定计算：1 、馈电开关整定：1.1、K-1#总开关整定: l z二艺P/ (V3Ucos0) KtKf式中Pe——额定功率之和(KW) Ue——额定电压(0.69KV)同时系数Kt=0.8 —0.9，负何系数Kf = 0.6 —0.9I z=E P/ (V3Ucos C) KtKf=(160 + 164.5 + 139.5 + 241 + 87.5 ) /(1.732 X 0.69 X 0.8 ) X 0.8X 0.8=530A，取整定值为550A。
按上式选择出的整定值，还应用两相短路电流值进行校验，应符合下式的要求：I d，2) 1.5I z式中I Z—过流保护装置的电流整定值，A;I d( 2)—被保护电缆干线或支线距变压器最远点的两相短路电A；流值，丿折算电缆长度95mm2电缆，实际长度10m折算系数为0.53 ,换算长度为5.3m; 50mm2电缆，实际长度290m折算系数为1.0 ,换算长度为290m 50mm2X 2电缆，实际长度300m折算系数为0.5 ,换算长度为150m折算电缆长度合计445.3m查表得d1两相短路电流值为1640AI d(2)/I Z=1640/550A=2.98 > 1.5 满足要求。
煤矿采区高低压整定计算
煤矿采区高、低压电网保护整定计算对保护的整定计算必须满足四方面要求：选择性、可靠性、迅速性、灵敏性。
选择性：当线路故障时，只切断故障部分线路，并不越级跳闸。
可靠性：保护装置不应出现误动或拒动。
迅速性：当保护范围内出现故障时，保护装置应迅速切断被保护线路。
灵敏性：当保护范围内发生最小短路电流时，保护装置应可靠动作。
灵敏性高低是以灵敏度来衡量，其意义是指被保护范围内发生的最小短路电流与整定值的比值，数值越大灵敏性越高。
如采区低压电网用熔断器保护时，当熔件额定电流在100A以上时取4，100A及以下时取7；对电磁式过流继电器取1.5。
一、高压电网保护整定(变压器一次侧高爆开关)1、过载保护：作为变压器外部短路及内部故障时的后备保护，动作电流应躲开变压器最大工作电流来整定。
其高压侧动作电流按下式计算：Idz=KkKjIgmax/ KB Kf nL= KkKj(Iq+∑Ie)/ KB Kf nL式中：Kk 可靠系数，取1.2～1.4;Kj 接线系数，取1；KB 变压器变比，6000/400=15，6000/690=8.7；Igmax 最大工作电流，Igmax=(Iq+∑Ie)；Kf 返回系数，取0.9；如是DL型取0.85，GL型取0.8；nL 电流互感器变比Iq 功率最大一台设备(或同时起动的几台设备)的起动电流；∑Ie 除功率最大一台设备(或同时起动的几台设备)外的所有设备额定电流之和。
灵敏度按变压器低压侧最小两相短路电流校验，应大于1.5，时间延时0.5秒。
灵敏度校验：①对Y/Y接线变压器按下式校验：Klm=Idmin(2)/ KB nL IdZ≥1.5②对Y/Δ接线变压器按下式校验：Klm=Idmin(2)/√3 KB nL IdZ≥1.5式中：Idmin(2) 变压器二次侧最小两相短路电流。
2、短路保护：按过载保护整定值的3～8倍整定。
二、低压电网保护整定㈠熔断器熔体的选择1、保护单台鼠笼电机，按躲过起动电流计算IRe≈IQe/1.8～2.5式中：IRe 熔体的额定电流，安；IQe 鼠笼电机起动电流，一般为额定电流的5～7倍；1.8～2.5 保证熔体不熔化的系数，起动时间小于10秒者取2.5，大于10秒者取1.8～2。
煤矿井下高低压整定
煤矿井下低压电网短路保护装置的整定细则第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：电缆电阻（电抗）值=电缆长度×每公里电阻（电抗）值利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按下公式计算：三相短路电流值=1.15倍两相短路电流值第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条 1200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。
1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些隔爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。
煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。
对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1．5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2．5倍。
在起动电动机时，如继电器动作，则应变更起动电阻，以降低起动电流值。
对于某些大容量采掘机械设备，由于位处低压电网末端，且功率较大，起动时电压损失较大，其实际起动电流要大大低于额定起动电流，若能测出其实际起动电流时，则公式(4)和公式(5)中I QN应以实际起动电流计算。
第7条按第6条规定选择出来的整定值，还应用两相短路电流值进行校验，应符合公式(6)的要求：若线路上串联两台及以上开关时(其间无分支线路)，则上一级开关的整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验的灵敏度应满足1．2～1．5的要求，以保证双重保护的可靠性。
马军峪煤矿高低压供电系统整定计算
目录第一章供电系统概况 (1)第二章高压供电系统整定计算 (2)第一节短路电流计算 (2)第二节高压开关动、热稳定性校验 (6)第三节高压电缆热稳定校验 (11)第四节高压开关整定及灵敏度校验 (13)第三章井下低压供电系统整定计算 (22)第一节短路电流计算 (22)第二节低压开关分断能力、热稳定校验 (31)第三节低压电缆热稳定性校验 (34)第四节低压开关整定及灵敏度校验 (38)第一章供电系统概况山西马军峪煤焦有限马军峪煤矿供电系统为单母线分段分列运行供电方式，由马军峪35kv变电站（35/10KV）馈出两趟10 KV架空线路（线号：327、831，架空线型号为LGJ-150 ）到马军峪煤矿地面10kv变电所，供马军峪煤矿所有用电。
马军峪煤矿地面变电所共计20台KYN44A—12型高压开关柜，地面抽放泵、主扇风机、主皮带机均采用10kv高压电机；马军峪煤矿井下供电采用双回路分列运行方式（电缆型号为：MYJV32-8.7/10.5KV-3*95mm2，长度800米），分别在地面地面变电所两段母线上（1#在Ⅰ段母线，2#在Ⅱ段母线），井下布置有1个中央变电所（11台高爆开关，其中4台高压启动器、14台低压馈电开关，一台照明综保。
其中8#高开为901采区I回路，3#高开为901采区II回路。
4台KBSG干式变压器，容量分别为两台315KVA，两台200KVA）、1个采区变电所（12台高爆开关、3台KBSG干式变压器，容量分别为两台315KVA，一台500KVA。
13台低压馈电开关，一台照明综保）。
采区变电所两回路进线电源采用分列供电，通过高压橡套电缆从中央变电所馈出线。
局部通风机实现“三专”供电。
第二章 高压供电系统整定计算第一节 短路电流计算1 绘制等效电路图(如下图)2 各点短路电流计算2.1 地面变电所10kv 母线上k1点的短路电流 2.1.1 电源系统的电抗X 0=U2平均/s s =10.52/100=1.1Ω电源系统电阻忽略 R 0=02.1.2 输电线路的电抗及电阻：查表得：架空线电抗为0.4Ω/km ，电缆线路电抗为0.08Ω/km 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嵩基集团嵩基煤业有限责任公司高低压配电装置整定计算整定人：审核人：机电科长：机电矿长：一、地面变电所 (3)1、系统概况 (3)2、短路电流和短路容量计算 (3)3、开关整定计算原则 (6)4、高压开关整定计算、校验 (7)二、井下变电所 (11)1、系统概况 (11)2、短路电流和短路容量计算 (12)3、开关整定计算原则 (12)三、井下低压系统整定计算校验 (14)一、地面变电所1、系统概况1)、供电系统简介嵩基煤业矿井供电系统来自徐庄变电站8板庄矿线10Kv 线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米，另一回路来自徐庄35变电站11板庄西线，线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米。
地面设主变三台，两台S9-500/10/0.4，一台为S9-200/10/6，井下有变压器五台，四台KBSG-315/10/0.66,一台KBSG-100/10/0.69风机专用。
嵩基地面变电所有高压GG1A-F 型开关柜10台，地面变电所和井下配电所采用双回路供电分列运行供电方式。
2)、嵩基煤业供电资料（1）、经经电业局提供徐庄变电站10KV侧标么值为：最大运行运行方式下：0.924 最小运行方式下：1.43 （2）、线路参数徐庄变电站到嵩基变电所线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米电抗、阻抗查表得；10KV架空线电阻、电抗：Xg=0.08×4.8=0.36ΩRg=0.3×4.8=1.44Ω10KV铠装电缆电阻、电抗：Xg=0.08×0.2=0.016ΩRg=0.506×0.2=0.1012Ω2、短路电流和短路容量计算（1）绘制电路图并计算各元件的相对基准电抗。
702电缆200m 702LGJ4800m702电缆618m徐庄变电站上下杆电缆架空线入井电缆S9-500/10/0.4S9-500/10/0.4S9-100/10/6选择基准容量Sd=100MVA基准电压Ud=10.5KV基准电流Id=Sd/√3Ud=100÷(1.732×10.5)=5.4987KA 上级变压器电抗标么值X﹡b0=1.7745 上一级徐庄站提供上下杆电缆电抗标么值X﹡1= X0L(S j/U2p1)=0.06×(100÷10.5²)=0.0544架空线电抗标么值X﹡2= X0L（S j/Ud²）=0.36×（100÷10.5²）=0.3265从地面变电所入井井下配电所电缆电抗标么值：L=300mX﹡3= X0L（Sd/Ud²）=0.016×0.3×（100÷10.5²）=0.0435 从中央变电所到采区变电所电缆电抗标幺值：L=318mX﹡4= X0L（Sd/Ud²）=0.016×0.318×（100÷10.5²）=0.0046 地面变电所S9-500KVA变压器电抗值查表得：R b1=0.0204 X b1=0.128地面变电所S9-100KVA变压器电抗值查表得：R b1= 0.0233 X b1=0.0597X0--电抗系数L--电缆长度KmSd--基准容量Ud--基准电压（2）绘制等效电路图0 1.774510.8705K-1K-20 1.77450 1.774510.870520.1246K-30 1.774511.965240.1280 1.774511.965250.0597K-5K-630.0046K-4（3）计算短路电流和短路容量徐庄变电站k-1点的短路电流和短路容量计算三相短路电流：Id(³)k-1=Id/X b1∑d =5.4987÷1.7745=3.099KA 两相短路电流：Id(²)k-1=3.099÷1.15=2.695KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/1.7745=56.35（MVA ）徐庄变电站到嵩基地面变电所K-2点的短路电流和短路容量计算三相短路电流：Id(³)k-2=Id/X 1∑d =5.4987÷2.645=2.078 KA 总阻抗标么值： X 2∑d =1.7745＋0.8705 =2.645 两相短路电流：Id(²)k-2=2.078÷1.15=1.8077KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/2.645=37.807（MVA ）嵩基地面变电所到井下中央配电所K-3点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X 1∑d =2.078÷2.7696=0.75KA 总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246=2.7696 两相短路电流：Id(²)k-3=0.75÷1.15=0.652KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/2.7696=36.106（MVA ）井下中央变电所到井下采区变电所K-4点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X 1∑d =2.078÷2.8156 =0.738KA总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246+0.0046=2.8156 两相短路电流：Id(²)k-3=0.738÷1.15=0.642KA 三相短路容量: ∑=ddX S S 11-K 3）（=100/2.815 6=35.52（MVA ）嵩基地面500KVA,K-5点的短路电流和短路容量计算 三相短路电流：Id(³)k-4=Id/X 1∑d =2.078÷4.5475=0.457 KA 总阻抗标么值： X 4∑d =1.7745+2.645+0.128+8=4.5475 两相短路电流：Id(²)k-4=0.457÷1.15=0.397 KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/4.5475=21.99（MVA ））3、 开关整定计算原则高压整定计算公式：1、过流计算：I op.k =K rel K jx2、保护装置的灵敏度系数公式：K sen=3、电流速断保护：I op。
K=K rel4、速断保护装置的灵敏度校验：K sen=K rel————可靠系数，一般取1.2-——1.3用电流速断取1.3—1.5用于过负荷保护取1.05--1.1K jx————接线系数，接于相电流取1，接于相电流差使取K r——继电器返回系数取0.85Kg h——过负荷系数，电动机自起动引起的过流倍数取2--3当无自启动电动机时取1.3—1.5n TA——电流互感器的变比I lrt---------变压器高压侧的额定电流I2k2.min——最小运行方式下变压器低压侧的两相短路电流，流过高压侧的稳态电流。
I op——保护装置的一次动作电流。
I op=I op。
KI2K3。
min——最大运行方式下变压器低压侧的两相短路电流，流过高压侧的超瞬态电流。
I1K2。
min——最小运行方式下保护装置安装处的两相短路超瞬态电流。
4、地面变电所高压开关柜整定计算1)、地面变电所高压开关柜整定：1#、8#开关柜控制变电所II进线、I进线, G7为联络开关。
开关柜型号KYN，GKP140系列测控保护装置，电流互感器200/5。
额定电压为10000V。
作为一回路总开关另一回路停电需合上联络开关时，其整定值应允许全部负荷运行。
总负荷∑P=(500+500+100+100)＋315×4=2460kVAIe1=Sb/3Ue=2460÷1.732÷10.5=135.3A过流整定过流计算：I op.k = 1.2×1×4085.03.135⨯=4.7 过流整定取5A开关过流时限为0.5S 电流速断保护：I op 。
K =K relTA k n I min .32I op 。
K =1.2×407200⨯=42A 校验：K=Id(²)/Idz =1908 ÷1400=1.6>1.5 合格2)、地面变电所高压开关柜整定：4#、10#开关柜 控制变电所一号、二号变压器。
开关柜型号KYN ，GKP140系列测控保护装置，电流互感器100/5。
额定电压为10000V 。
其整定值应允许全部负荷运行。
总负荷∑P=500kVA Ie1=Sb/3Ue=500÷1.732÷10.5=27.48A过流整定过流计算：I op.k = 1.2×1×2085.049.27⨯=1.9 过流整定取2A开关过流时限为0.5S 电流速断保护：I op 。
K =K rel TA k n I min.32I op 。
K =1.2×20720⨯=8.4A 校验：K=Id(²)/Idz =1908 ÷168=11.35>1.5 合格3)、地面变电所高压开关柜整定：5#开关柜 控制变电所一号、二号变压器。
开关柜型号KYN ，GKP140系列测控保护装置，电流互感器200/5。
额定电压为10000V 。
其整定值应允许全部负荷运行。
总负荷∑P=200kVA Ie1=Sb/3Ue=200÷1.732÷10.5=11A过流整定过流计算：I op.k = 1.2×1×4085.011⨯=0.4 过流整定取0.4A开关过流时限为0.5S 电流速断保护：I op 。
K =K relTA k n I min .32I op 。
K =1.2×40716⨯=3.36A 校验：K=Id(²)/Idz =1908 ÷134.4=14.24>1.5 合格4)、地面变电所高压开关柜整定：3#、9#开关柜 控制井下变电所一路和二路。
开关柜型号KYN ，GKP140系列测控保护装置，电流互感器100/5。
额定电压为10000V 。
其整定值应允许全部负荷运行。
总负荷∑P=315×4+100=1360kVA Ie1=Sb/3Ue=1360÷1.732÷10.5=74.78A过流整定过流计算：I op.k = 1.2×1×2085.078.74⨯=5.2 过流整定取5A开关过流时限为0.5S 电流速断保护：I op 。
