三角牌电饭锅简单维修
电压力锅、电饭锅检修方法
1、电压力煲常见故障检修方法1.1.1故障现象：合盖困难检修方法：①、检查密封圈是否放置好。
②、检查浮子是否卡住推杆，如是，用手轻推推杆，使浮子下落。
1.1.2 故障现象：开盖困难检修方法：①、检查放气后浮子是否未落下，如是，用筷子轻压浮子阀。
1.1.3 故障现象：浮子不能上升检修方法：①、检查是否未放浮子密封圈。
②、检查锅盖周边是否漏气，如果漏气，查锅盖及锅盖密封圈。
③、检查是否放置锅盖密封圈，如果没有，请放锅盖密封圈。
1.1.4 故障现象：浮子上升后漏气检修方法：①、检查浮子密封圈是否粘有食物渣子，如有，清洁浮子密封圈。
②、检查浮子密封圈是否磨损，如是，更换浮子密封圈。
1.1.5 故障现象：锅盖漏气检修方法：①、检查是否放置锅盖密封圈。
②、检查是否合好盖。
③、检查密封圈是否粘有食物渣子，如有，清洁密封圈。
④、检查密封圈是否磨损，如是，更换密封圈。
1.1.6 故障现象：限压放气阀漏气检修方法：①、检查排气管是否有破裂，如有，更换排气管。
②、检查限压排气阀顶针是否有破损，如有，更换顶针。
③、检查限压排气阀座是否落在锅盖里面，如是，更换限压放气阀。
1.1.7 故障现象：限压放气阀排气检修方法：①、检查是否压力开关触头连通，使锅内连续加热，达到90KPa排气限压，如是，检修压力开关。
②、检查是否食物和水过少，在控制工作压力断电时，锅内压力上冲到90Kpa排气限压，如是，则要求按规定放食物和水。
③、检查是否压力开关断开值超高，如是，检修压力开关。
注：正常时压力开关断开范围：50-65KPa。
1.1.8 故障现象：烧干或烧焦食物检修方法：①、检查锅盖是否漏气，如有，检修锅盖及密封圈。
②、检查是否限压排气阀排气，如是，检修限压放气阀。
③、检查保压是否失灵，如是，检修压力开关及定时器。
④、检查工作压力是否过高，如是，调整压力开关。
注：正常工作压力（压力开关断开值）：50-60 Kpa。
⑤、检查控制器是否失灵，如失灵，检修控制器。
电饭锅维修技术要领
家用电饭锅维修技术要领班级：电气0901班学号：090054 姓名：李孝伟一、电饭锅的结构和工作原理1、自动保温式电饭锅:自动保温式电饭锅主要由外壳、内锅体、锅盖、电热管、加热盘、磁钢限温器、双金属温控器、指示灯、按键开关、插座等部分组成。
（1）外壳:外壳一般采用~厚冷轧钢板拉伸成型，外部通过喷漆，电镀等工艺达到美观耐用的要求。
（2）内锅体:内锅体用于盛放食物，一般由~厚、导热性能良好的铝板一次拉伸成型。
再经过电化处理，表面形成氧化铝保护膜，使之美观耐用。
（3）锅盖:锅盖由金属薄板制成，里面具有一定深度，可以容纳煮饭开锅时产生的大量泡沫，有的锅盖中央有一块玻璃，便于观察锅内情况。
（4）电热盘:它是电饭锅的主要部件，通过它将电能转换成热能，电热盘一般采用管状电热元件浇铸与铝合金内制成，要求其具有足够的机械强度和良好的导热性能。
（5）磁钢限温器:磁钢限温器是电饭锅中的温度控制器之一，又称磁性温控器。
磁钢限温器安装于电热盘的中部并于内锅底部紧贴，以便能够准确地感温，它是煮饭时的自动断电开关。
（6）双金属温控器:①结构:双金属温控器一般由双金属片、触点、弹簧片、调温螺杆等部件组成。
其中双金属片作为感温元件，触点的形式有动断触点（常闭触点）和动合触点（常开触点）两种。
②工作原理:双金属片通常作为常闭触点或常开触点接于控制电路中。
双金属温控器利用双金属片受热后的两层片子（主动层和被动层）伸长长度不同而发生弯曲，从而控制电路触点的闭合或断开，以接通或切断电源，实现温度的控制。
（7）指示灯:指示灯做工作指示用，主要用来指示电饭锅是否处于煮饭或保温的工作状态。
2、微电脑控制型电饭锅:（1）微电脑控制型电饭锅的特点:由传感器、单片机和双向晶闸管等元器件组成的微电脑控制电路，可以对电饭锅进行最为理想的控制。
它具有温度检测电路和保护电路，保温性能好，热效率高。
微电脑控制型电饭锅可以预先设置煮饭时间，具有定时显示和故障显示，电源电压和欠压检测保护、能自动调整煮饭程序以及在预先设置的时间内，自动煮饭和保温等多种功能。
老式电饭煲的修理方法有哪些
老式电饭煲的修理方法有哪些智能已成为家电行业最热门的话题之一，作为普通消费者的我们感到了智能化带来的方便、安全、快捷，与此同时也带来了小烦恼。
那你知道如果老式电饭煲出现故障了该怎么修理呢?以下是店铺为你整理的老式电饭煲的修理，希望能帮到你。
老式电饭煲的修理一、电饭锅不加热1、保险电阻烧坏主要原因是在锅底或发热盘上有异物,内锅没有和发热盘充分接触，发热盘温度过高使保险电阻烧坏同时保护了发热盘，这时只要祛除异物擦干净就行(千万不可将保险电阻甩掉不用)。
2、采用双金属片保温的由于触点粘连造成一直加热而烧坏保险电阻。
这时就要更换双金属片。
3、内锅变形或发热盘变型造成温度过高都会引起烧保险，对内锅变形可以仔细修整，还可用，对于发热盘变形只有更换了。
4、发热盘开路5、对有选择开关的大多是开关损坏引起，应予更换。
6、内部电线断路，查出断路处，接好即可。
二.饭烧不熟就跳或烧糊饭也不跳1、限温磁缸失磁或磁缸内弹簧造成，必须更换磁缸。
2、烧糊也不跳大多是主接点粘连,机构犯卡造成，同时发热盘和内锅变形也会引起不熟就跳。
在维修中还要具体分析。
3、目前采用磁钢带动一微动开关的电饭锅故障率最高,，表现为不加热或烧糊饭，主要原因是微动开关功率不足，只有更换。
三、不保温主要是双金属片或保温片坏，当双金属片坏时同时有指示电路不正常的故障。
四、电饭锅总是自己跳有两种可能1、水和米搭配不当也就是水量太少2、就是电饭锅的电线线路存在故障，如果是发现问题是后者请多加注意，及时维修。
普通电饭煲的结构普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成!1、发热盘：这个是电饭煲的主要发热元件，是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。
2、限温器：又叫磁钢。
它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。
3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。

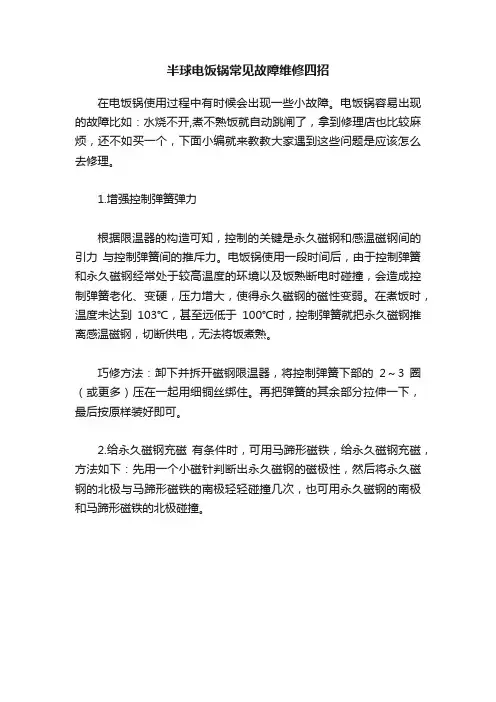

半球电饭锅常见故障维修四招
半球电饭锅常见故障维修四招在电饭锅使用过程中有时候会出现一些小故障。
电饭锅容易出现的故障比如：水烧不开,煮不熟饭就自动跳闸了，拿到修理店也比较麻烦，还不如买一个，下面小编就来教教大家遇到这些问题是应该怎么去修理。
1.增强控制弹簧弹力根据限温器的构造可知，控制的关键是永久磁钢和感温磁钢间的引力与控制弹簧间的推斥力。
电饭锅使用一段时间后，由于控制弹簧和永久磁钢经常处于较高温度的环境以及饭熟断电时碰撞，会造成控制弹簧老化、变硬，压力增大，使得永久磁钢的磁性变弱。
在煮饭时，温度未达到103℃，甚至远低于100℃时，控制弹簧就把永久磁钢推离感温磁钢，切断供电，无法将饭煮熟。
巧修方法：卸下并拆开磁钢限温器，将控制弹簧下部的2～3圈（或更多）压在一起用细铜丝绑住。
再把弹簧的其余部分拉伸一下，最后按原样装好即可。
2.给永久磁钢充磁有条件时，可用马蹄形磁铁，给永久磁钢充磁，方法如下：先用一个小磁针判断出永久磁钢的磁极性，然后将永久磁钢的北极与马蹄形磁铁的南极轻轻碰撞几次，也可用永久磁钢的南极和马蹄形磁铁的北极碰撞。
电钣锅一般故障的检修（一）插上电源插头后指示灯不亮1.原因：（1）电饭锅电路与电源未接通；（2）指示灯降压电阻脱焊开路；（3）降压电阻本身开路；（4）指示灯损坏。
2.处理方法：（1）检查开关、插头、插座、保险丝、电源线等是否完好，相互连接是否可靠；（2）若发现脱焊，重新焊好；（3）更换降压电阻；（4）更换指示灯。
（二）电热盘不发热1.原因：（1）电源未接通；（2）发热元件本身开路。
2.处理方法：（1）断电后检查插头、插座接触是否良好，用万用表电阻档检测电源引线是否断路；（2）按键按下后，检查按键开关触点能否良好接触，若接触不良，则应修理或更换开关；（3）用万用表电阻档检查电热元件是否烧断，若开路则应更换。
（三）煮饭生熟不均1.原因：（1）电热元件老化，温度有差异；（2）电饭锅底粘有污物，使锅底传热不均。

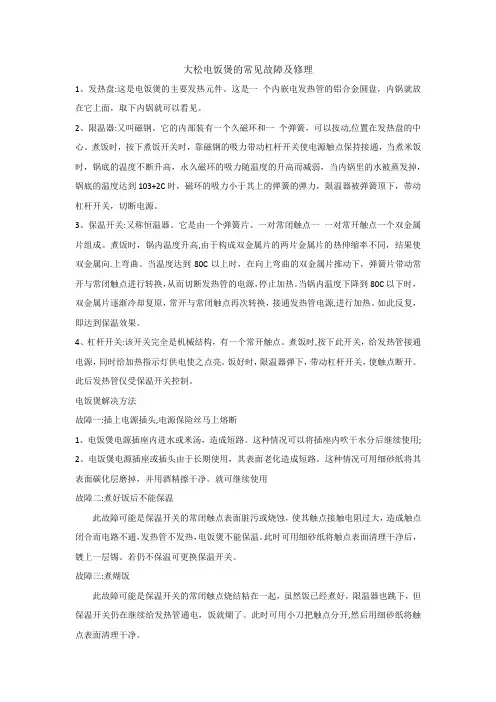

大松电饭煲的常见故障及修理
大松电饭煲的常见故障及修理1、发热盘:这是电饭煲的主要发热元件。
这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。
2、限温器:又叫磁钢。
它的内部装有一个久磁环和一个弹簧，可以按动,位置在发热盘的中心。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103+2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。
3、保温开关:又称恒温器。
它是由一个弹簧片、一对常闭触点一一对常开触点一个双金属片组成。
煮饭时，锅内温度升高,由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属向.上弯曲。
当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源,进行加热。
如此反复，即达到保温效果。
4、杠杆开关:该开关完全是机械结构，有一个常开触点。
煮饭时,按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。
饭好时，限温器弹下，带动杠杆开关，使触点断开。
此后发热管仅受保温开关控制。
电饭煲解决方法故障一:插上电源插头,电源保险丝马上熔断1、电饭煲电源插座内进水或米汤，造成短路。
这种情况可以将插座内吹干水分后继续使用;2、电饭煲电源插座或插头由于长期使用，其表面老化造成短路。
这种情况可用细砂纸将其表面碳化层磨掉，并用酒精擦干净。
就可继续使用故障二:煮好饭后不能保温此故障可能是保温开关的常闭触点表面脏污或烧蚀，使其触点接触电阻过大，造成触点闭合而电路不通，发热管不发热，电饭煲不能保温。
此时可用细砂纸将触点表面清理干净后，镀上一层锡。
若仍不保温可更换保温开关。
故障三:煮煳饭此故障可能是保温开关的常闭触点烧结粘在一起，虽然饭已经煮好，限温器也跳下，但保温开关仍在继续给发热管通电，饭就煳了。
电饭锅维修
一、各功能块的基本原理流程主讲：何暖超·煮饭插上电源线，按下煮饭按钮，普通机械型电饭煲磁钢限温器组件限温器吸合，带动磁钢限温器组件杠杆，使微动开关从断开状态转到闭合状态，从而接通发热盘组件的电源，发热盘组件通电发热，由于发热盘与煲胆（内锅）充分接触，热量很快传导到煲胆（内锅），煲胆（内锅）也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器组件限温器温度达到平衡，维持沸腾一段时间后，煲胆（内锅）里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，煲胆（内锅）底部会以较快的速度，由100℃上升到102℃±2℃，相应磁钢限温器组件限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢限温器组件连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开发热盘组件的电源，从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。
·保温（双金属片）—电饭煲（锅）煮好米饭后，进入保温过程，随着时间推移，米饭的温度下降，双金属片温控器的温度随着下降，当双金属片温控器温度下降到54℃左右，双金属片恢复原形，双金属片温控器触点导通，发热盘组件通电发热，温度上升，双金属片温控器温度达到69℃左右，双金属片温控器断开，温度下降，重复上述过程，实现电饭煲（锅）的自动保温功能。
煮粥（煲汤）采用双发热管加热，通过微动开关感应水的温度实现大小功率的转换，从而实现开始大功率加热，水接近沸腾后转换为小功率加热。
电脑电饭煲·煮饭插上电源线，按启动键，电饭煲开始工作，微电脑检测主温控器的温度和上盖传感器温度，当相应温度符合工作温度范围，接通发热盘组件电源，发热盘组件上电发热。
由于发热盘组件与煲胆（内锅）充分接触，热量很快传到煲胆（内锅）上，煲胆（内锅）把相应的热量传到米和水中，米水开始加热，随着米水加热升温，水分开始蒸发，上盖传感器温度升高，当微电脑检测到煲胆（内锅）米水沸腾时，调整电饭煲的加热功率(微电脑根据一段时间温度变化情况，判断加热的米水量情况)，从而保证汤水不溢出，当沸腾一段时间后，水分蒸发和煲胆（内锅）里的水被米基本吸干，而且煲胆（内锅）底部的米粒有可能连同糊精粘到锅底形成一个热隔离层；因此，锅底温度会以较快速度上升，相应主温控器的温度也会以较快温度上升，当微电脑检测主温控器温度达到限温温度，微电脑驱动继电器断开发热盘组件电源，发热盘组件断电不发热，进入焖饭状态，焖饭结束后转入保温状态。
电饭锅煮饭灯不亮怎么回事呢
电饭锅煮饭灯不亮怎么回事呢煮饭的历史可以追溯到史前时代，而用电饭锅煮饭是二战后才开始的。
那么电饭锅灯不亮究竟是怎么回事呢?让小编带你们一起来看一下。
大家应该知道，我们使用的电器产品并不是永远都不会出现故障的，这些产品在出现故障之后我们唯一能做的就是看它能不能维修继续使用。
其实我们日常烹饪时使用到的电饭锅有时候也会出现一些故障，就比如说我们今天会介绍到的电饭锅灯不亮的情况一样。
电饭锅出现灯不亮的情况也是比较常见的，下面我们就具体来了解一下是什么原因导致电饭锅灯不亮了，它的维修方法又是什么呢。
电饭锅煮饭灯不亮怎么回事电饭锅工作原理我们在将盛有食物的内锅放在电饭锅的发热盘上，它的底部就会和发热盘中心的限温感温软磁铁贴合，之后我们按下它的琴键开关之后，在软磁铁下方的永久磁铁就会开始上升和软磁铁接触，但是这个时候它的内锅还没有升温。
这时软磁铁处在居里温度之下，会表现出良好的磁性，因此能够被永久磁铁吸持在在最高点的位置。
处在高点位置的软磁铁会带动内部杠杆进行运动，电路上下的触点就会被接通，电热元件在通电之后进行发热，而锅内的食物就会被加热，当锅底的温度达到了居里温度的时候，软磁铁会立刻失去磁性，在重力和弹簧的作用下会从高点位置下落，这时电路上下的触点分开，电路也就断开，电热元件停止发热，进行限温。
电饭锅灯不亮的原因故障现象：电饭锅灯不亮但是能够进行加热。
故障检测：在对电饭锅进行检查的时候发现，在通电试机之后，它接通电源时的指示灯都不亮，但是在按下煮饭开关的时候，它的磁铁能够正常进行吸附，并且联动开关也能正常通电。
在进行检修之前，我们首先判断这一故障可能是因为电路线或者是元件出现了损坏，在进行检查的时候先检查指示灯面板相连的三条连线它们的接触都十分良好，在拆下了指示灯面板的时候，再检查它的线路电阻和二极管。
经过检查之后发现电饭锅它的线路电阻和二极管都能正常进行运行。
一般情况下因为断线而导致指示灯不亮或者是同时亮的情况比较多，但是在经过检查之后发现它所有的元件都能正常进行运行，通知指示灯的连接板也没有出现脱落的现象，那么电饭锅灯不亮了是怎么回事呢?一般接插方式的电饭锅，都是将内部的连线通过螺丝进行固定在插座的插针上，重新将插片插回到插座内的插针时，进行通过，故障排除，那么就可以知道电饭锅灯不亮是因为插座接触不良所导致的，这样的情况是比较少见的。
鉴别三角牌电饭锅的步骤
鉴别三角牌电饭锅的步骤
要鉴别三角牌电饭锅，可以从外观、包装、质量和性能等多个
角度进行检查。
首先，从外观上看，正品三角牌电饭锅的外壳应该做工精细，
没有明显的瑕疵和划痕。
产品标识清晰，字迹工整，没有错别字或
模糊不清的情况。
此外，正品产品的插头、开关、面板等部件应该
安装牢固，没有松动现象。
其次，可以从包装上进行初步鉴别。
正品三角牌电饭锅的包装
应该整齐、干净，没有破损或污渍。
包装盒上的标识应该清晰可辨，没有模糊或褪色的情况。
另外，包装盒内应该有配套的说明书、保
修卡等相关资料，这些资料也需要仔细核对。
然后，可以通过触摸产品表面来感受产品的质量。
正品三角牌
电饭锅的表面应该光滑，没有凹凸不平或者明显的焊接痕迹。
同时，正品产品的握把、按钮等部件应该手感舒适，没有毛刺或者粗糙的
感觉。
最后，可以通过使用产品来检验其性能。
正品三角牌电饭锅在
加热、蒸煮等功能上应该表现稳定，加热均匀，操作简便。
另外，可以通过查看产品的相关认证标识来确认产品的质量和安全性能。
总的来说，鉴别三角牌电饭锅需要综合考虑外观、包装、质量和性能等多个方面，同时也可以参考官方渠道的信息和相关认证标识来进行确认。
希望以上信息能够帮助你鉴别三角牌电饭锅。
智能电饭煲修理方法
智能电饭煲修理⽅法 电饭煲有些故障是我们⾃⼰就可以解决的，实在⿇烦也可以让售后解决问题，今天就和店铺来了解⼀下关于电饭煲的⼀些简单的故障排查和维修事项吧。
智能电饭煲修理 (⼀)插上电源插头，电源保险丝马上熔断 故障1：煮好饭后不能保温 故障2：煮煳饭 故障3：煮夹⽣饭 故障4：不能煮饭 针对以上故障我们所要采取的维修⽅法如下。
电饭煲维修⽅法介绍 电饭煲故障⼀：插上电源插头，电源保险丝马上熔断 原因及检修： 1、电饭煲电源插座内进⽔或⽶汤，造成短路。
这种情况可以将插座内吹⼲⽔分后继续使⽤; 2、电饭煲电源插座或插头由于长期使⽤，其表⾯⽼化造成短路。
这种情况可⽤细砂纸将其表⾯碳化层磨掉，并⽤酒精擦⼲净。
就可继续使⽤ (⼆)煮好饭后不能保温 原因及检修： 此故障可能是保温开关的常闭触点表⾯脏污或烧蚀，使其触点接触电阻过⼤，造成触点闭合⽽电路不通，发热管不发热，电饭煲不能保温。
此时可⽤细砂纸将触点表⾯清理⼲净后，镀上⼀层锡。
若仍不保温可更换保温开关。
(三)煮煳饭 原因及检修： 此故障可能是保温开关的常闭触点烧结粘在⼀起，虽然饭已经煮好，限温器也跳下，但保温开关仍在继续给发热管通电，饭就煳了。
此时可⽤⼩⼑把触点分开，然后⽤细砂纸将触点表⾯清理⼲净。
(四)煮夹⽣饭 原因及检修： 此故障⼀般是限温器内的永久磁环磁⼒减弱造成的。
此时可拆开电饭煲的限温器检查磁环是否断裂、吸⼒如何。
若永久磁环断裂则必须更换相同型号的限温器;若吸⼒减⼩，可调节限温器上的调温螺钉，每次调节1/4圈，调节⼀次试煮饭⼀次。
(五)不能煮饭 原因及检修： 1、源导线断路。
⽤万⽤表的欧姆挡检查电源导线; 2、限流电阻熔断。
此时可⽤万⽤表的欧姆挡检查该电阻。
若该电阻熔断必须⽤同型号限流电阻代替，不能直接⽤导线代替; 3、发热管烧断。
没有限流电阻的电饭煲长时间⼯作，烧断发热管。
此时⽤万⽤表的欧姆挡检查发热管，若断路则必须连同发热盘⼀起更换。
电饭锅电路图全集
电饭锅电路图全集一．美的CFXB系列多功能自动电饭锅电路图二．半球牌调温电炉电路图· [图文] 希贵GDS65-C电脑式多用电饭锅电路图· [图文] 万豪CFXB40-2P CFXB50-2P保温式自动电饭锅电路图 · [图文] 万宝CFXB50-2P电子保温式电饭锅电路图· [图文] 松华、中华CFXB15H CFXB65H保温式自动电饭锅电路图 · [图文] 三角CFXB系列保温式自动电饭锅电路图· [图文] 三角CFXB30 CFXB50豪华节能自动电饭锅电路图· [图文] 三角、远凌、金字CFXB型双灯电饭锅电路图· [图文] 三角、远凌、金字CFXB型单灯电饭锅电路图· [图文] 容声CFXB-2型单灯保温式自动电饭锅电路图· [图文] 容声CFXB1型 CFXB3型 CFXB4型双灯保温式自动电饭锅电路图· [图文] 美的FB10-31 FB15-31 FB18-31电脑式电饭锅电路图· [图文] 美的CFXB40-4 CFXB50-4豪华定时自动电饭锅电路图· [图文] 乐宝CFXB100-6 CFXB130-6保温式电子多用电饭锅电路图· [图文] 乐宝CFXB45-6 CFXB80-6 CFXB45-2HD CFXB50-2HD保温式电子多用电饭锅电路图· [图文] 乐宝CFXB15-6 CFXB40-6 CFXB40-2HD保温式电子多用电饭锅电路图· [图文] 乐宝、富豪CFXB4系列 CFXB-1H系列保温式自动电饭锅电路图· [图文] 华丰CFXB40-650D电脑式电饭锅电路图· [图文] 华丰CFXB40-650B CFXB40-650C豪华西施电饭锅电路图· [图文] 弘华CFXB系列保温式自动电饭锅电路图· [图文] 格兰仕CFXB50-70B豪华型多功能电饭锅电路图· [图文] 格兰仕CFXB50-70B多功能自动电饭锅电路图· [图文] 半球Ⅰ型 Ⅱ型 Ⅲ型自动电饭锅电路图· [图文] 爱华CFXB型保温式自动电饭锅电路图· [图文] 爱德CFXB系列直筒型双灯保温式自动电饭锅电路图· [图文] 爱德CFXB40-K70电脑式电饭锅电路图· [图文] 爱得CFXB系列普及型单灯保温式自动电饭锅电路图· [图文] SH-2电脑式电饭锅电路图· [图文] 飞顺牌DZY1-22型自动电压力锅电路图· [图文] 星春牌CCD系列双档不锈钢电炒锅电路图· [图文] 星春牌CCD系列调温式不锈钢电炒锅电路图· [图文] 松宝牌CCBT系列高效能电炒锅电路图· [图文] 三角牌CCFG型分体式电炒锅电路图· [图文] 三角牌CCFG系列调温式电炒锅电路图· [图文] 三角牌CCBT系列高效能电炒锅电路图· [图文] 青春牌CCFG系列调温式电炒锅电路图· [图文] 名豪CFG150调温式电炒锅电路图· [图文] 永兴保温式自动电子节能高速煲电路图· [图文] 三角牌电压力锅电路图· [图文] 三角牌YWS65 YWS100温控式自动电压力锅电路图· [图文] 三角牌YWS40 YWS50温控式自动电压力锅电路图· [图文] 容声YB35 YB45 YB55保温式自动电压力锅电路图· [图文] 年丰牌YWQ-900型自动电压力锅电路图· [图文] 美峰牌保温式自动电压力锅电路图· [图文] 家宝牌自动电压力锅电路图· [图文] 飞鹿牌自动电压力锅电路图· [图文] 东明保温式自动电压力锅电路图· [图文] 创迪牌自动电压力锅电路图· [图文] 珍宝CFXB40-150多功能不粘电热锅电路图· [图文] 珍宝CFXB30-130多用不粘电热锅电路图· [图文] 依立KSC60电子瓦罐电路图· [图文] 依立KSC25 KSC30 KSC40电子瓦罐电路图· [图文] 依立KSC10电子瓦罐电路图· [图文] 小鸭BD20多功能微电脑药膳煲电路图· [图文] 泰富DKZ-25电子蒸炖煲电路图· [图文] 三星CDDG-28自动保温电热锅电路图· [图文] 三角牌松宝牌DG30 DG40多用电热锅电路图· [图文] 千益CQF-3B多功能电热锅电路图· [图文] 欧得CDK-16A多功能不粘电热锅电路图· [图文] 名豪KCP-25A电子瓦罐电路图· [图文] 江菱RX-8型煎炸煮饭多用电热锅电路图· [图文] 嘉联CK-15A自动电炸锅电路图· [图文] 格兰仕CFK-120A自动电热锅电路图· [图文] 富来CH-25B煎炸煮饭定时自动电热锅电路图· [图文] 富来CH-20A煎炸自动电热锅电路图· [图文] 电子瓦罐电路图· [图文] 德信KB-300S豪华型电子蒸炖煲电路图· [图文] 德信KB-250S豪华型电子蒸炖煲电路图· [图文] 德信KB-125G KB-250G KB-300G豪华型电子蒸炖煲电路图 · [图文] 大明CDK系列多功能不粘电热锅电路图· [图文] 昌兴CFXB-160多用不粘电热锅电路图· [图文] 半球牌调温电炉电路图· [图文] 半球HE-2700E1 E2调温电炉电路图· [图文] 银丰PJ-201型电饭锅煲粥器电路图· [图文] 新能牌电饭锅电路图· [图文] 新能CFXB30 CFXB60保温式自动电饭锅电路图· [图文] 新美UL-95Q型电饭锅煲粥器电路图· [图文] 希贵GDS65电脑式多用电饭锅电路图· [图文] 威格电饭锅电路图· [图文] 威格CGB70 CGB50豪华型自动电饭锅电路图· [图文] 万家乐牌电饭锅电路图· [图文] 万家乐CFXB45豪华型定时多用自动电饭锅电路图· [图文] 万家乐CFXB45-30豪华型多用自动电饭锅电路图· [图文] 桐康牌电饭锅电路图· [图文] 桐康CFXB型保温式自动电饭锅电路图· [图文] 三角牌CFXB190保温式自动电饭锅电路图· [图文] 三角牌CFXB100 CFXB130保温式电子多用电饭锅电路图 · [图文] 三角牌CFXB15 CFXB80保温式电子自动电饭锅电路图 · [图文] 三角牌CFXB15-35 CFXB130-195保温式自动电饭锅电路图 · [图文] 美的MG-TD35 TD45 TD55 TD65多功能自动电饭锅电路图· [图文] 美的CFXB系列多功能自动电饭锅电路图· [图文] 联发牌LF-2A型电饭锅定时煲粥器电路图· [图文] 立邦牌电饭锅电路图· [图文] 立邦CFXB系列豪华电饭锅电路图· [图文] 立邦CFXB-31系列豪华电饭锅电路图· [图文] 乐宝富豪电子保温式电饭锅电路图· [图文] 乐宝富豪CFXB100-5 CFXB130-5保温式自动电饭锅电路图 · [图文] 乐宝富豪CFXB40 CFXB50华丽型保温式电饭锅电路图· [图文] 乐宝富豪CFXB30-2P电子保温式电饭锅电路图· [图文] 乐宝富豪CFXB15-4保温式自动电饭锅电路图· [图文] 肯特尔菲立CFXB35多功能电饭锅电路图· [图文] 家宝牌电饭锅电路图· [图文] 家宝牌CFXB30 CFXB40 CFXB50豪华型自动西施电饭锅电路图 · [图文] 加佳牌NHS-03型电饭锅火力时间控制器电路图· [图文] 富远牌电饭锅电路图· [图文] 富远CRF45 CRF100简易自动电饭锅电路图· [图文] 东方牌电饭锅煲粥器电路图· [图文] 电饭锅定时功率调节器电路图· [图文] 电饭锅定时插座控制器电路图· [图文] 德豪SH-2型电脑式多功能电饭锅电路图· [图文] 川森牌EA2型电饭锅火力调节器电路图· [图文] 半球CFXB系列豪华自动电饭锅电路图· [图文] 半球CFXB系列豪华自动电饭锅电路图· [图文] 柏力CFXB20 CFXB30豪华西施电饭锅电路图· [图文] HW-03型电饭锅煲粥器电路图。
电饭锅教案
《家电维修》教案教学课题电饭锅教学课时二课时教学目标知识目标：(1)知道电饭锅结构、工作原理.(2)了解电饭锅常见故障检修方法.能力目标：(1)通过学习能说出电饭锅工作原理.(2)通过学习知道电饭锅常见故障检修.情感目标：通过学习激发学生学习家用电器的兴趣，培养分析解决问题能力和动手实践能力。
教材分析电子技术基础知识教材，电饭锅是现代家庭最常用的厨房电器之一学情分析对纯理论的讲叙缺乏兴趣，多媒体课件显示和实物演示可以调动学习热情教学重点电饭锅工作原理教学难点电饭锅常见故障检修教学方法讲授法、演示法教具准备电饭锅、多媒体课件教学过程1.复习提问：（3分钟）上节课我们学习了电磁灶的结构和工作原理，它是磁感应式电热器具，那么电热器具还有那些类型呢？让学生思考回答，引入电阻式电热器具的介绍。
2.引入新课：（2分钟）电饭锅的种类非常多，我家是“三角牌”，你家是“美的牌”，他是“万和牌”，它们是否一样呢?从外表上看是不同的：“美的牌”比“三角”想得周到些，而“万和牌”显然对你体贴些，但它们的内心——基本原理是一样的，所以我就把目前家庭普遍使用的自动保温电饭锅介绍给大家。
3.开始新课：（35分钟）一、电饭锅分类（一）加热形式上分有1、间接加热式电饭锅2、直接加热式电饭锅（二）从结构形式上分有1、组合式电饭锅2、整体式电饭锅（三）按控制方式分有1、保温式2、定时启动保温式3、电脑控制式讲叙不同方式的分类，同时配上图片二、电饭锅结构通常电饭锅主要由内胆、外壳、发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
通过多媒体展示，同时实物演示，让学生更直观地了解它的结构。
三、电饭锅工作原理电饭锅是利用发热板，在铝质锅的底部煮饭。
发热板内藏电热线，这电热线是由自动开关控制。
主要构造图通过课件显示。
针对课件显示的电路图逐一讲叙其工作原理。
四、常见故障及维修（一）先找出故障的部位（二）针对故障进行修理1）、现象：插上电源插头，电源保险丝马上熔断。
电饭锅e3最简单的处理方法
电饭锅e3最简单的处理方法
电饭锅出现e3，一般是电压力锅底部压力开关断路导致，将电饭锅翻过来能看到底部有一颗黑色的螺丝，用螺丝刀取下来，然后顺时针旋转后盖就能把底盖打开。
打开之后把数字万用表打到蜂鸣挡测温一下压力开关是否断路，这里能检测出，压力开关已经断路不通电了，把压力开关中间的那颗螺丝拧下来压力开关就拆下来了。
接着更换一个新的压力开关，接好压力开关两端的接线，再用万用表测一下，此时压力开关已经通电了，装好后盖之后翻过来给它试机，这个时候，电饭锅就已经能正常工作了。
电饭锅的线路问题一般都比较简单，大家有基础电路知识的话，遇到小问题都能解决，如果出现一些大问题，或者电饭锅使用年限久了，建议更换新的电饭锅，煮饭更香甜哦。
电饭锅的常见故障及维修
电饭锅的常见故障及维修（一）故障现象产生原因维修方法指示灯不亮发热盘不热未接通电源检查开关、插头、插座、保险丝、电源线是否完好按键开关或保温器动、静触点不能闭合检查并调整按键开关及保温器触点、弹簧片,并使其启动灵活、接触良好发热盘能热指示灯与降压电阻接线松脱或损坏检查焊接好接线或更换指示灯或降压电阻发热盘不热指示灯亮超温保护器断路更换超温保护器发热盘损坏更换发热盘发热盘连接导线脱落, 电源不通重新焊好发热盘引棒接线片氧化锈蚀,接触不良清除锈蚀,重新接牢煮焦饭按键开关动作迟或不动作内锅与磁钢限温器接触不良或弹簧拉力不够(或失去弹性)检查内锅有无变形或与发热盘间有无异物,更换拉力合适的弹簧或磁钢或全套限温器磁钢限温器失灵,断电温度过高更换磁钢限温器或将限温器螺钉调整合适限温器拉杆上、下移动受阻,活动不畅用钳子调整,使之上、下活动自如磁钢限温器内部受阻, 电热盘通孔中有异物清除异物按键开关连动机构变形调整使之可灵活动作磁钢限温器牵动开关失灵,动、静触点熔结修磨触点电饭锅的常见故障及维修（二）煮焦饭按键开关已动,但指示灯还亮保温器调温过高调整或更换保温器开关两触点间绝缘损坏,击穿更换开关零件保温器的双金属片的支撑瓷柱脱落或损坏重新装上瓷柱保温器动、静触点熔结粘在一起,断不开电源撬开, 修磨触点或更换保温器煮饭不熟或生熟不均匀(夹生) 外壳比平日热,烫手内锅与发热盘之间有异物检查并清除发热盘发热不均匀一般需更换加热元件内锅底变形检查整理或更换内锅内锅挂在外壳上,使内锅一边悬空把内锅左右转动两三下,即可恢复正常发热盘变形轻微变形, 可以用砂纸打磨,严重变形或凹陷的应更换加水太少适当加水不能自动保温手摸锅盖无温热感保温温度过低,双金属片控温器触头弹性减弱不能闭合或动、静触点氧化,电源不通调整触头间距离或用细砂纸打磨触点或更换保温器控温器螺钉松动或连接点松动脱落重新调整螺钉, 修复断残处外壳漏电有麻手感觉使用或清洁不当,使电气部分受潮检查维修, 受潮的电气部分应作驱潮处理自换插头接错线检查插头, 黄绿双色导线应接地。
误插220V烧掉的日本三菱IH电饭煲拆机维修(MITSUBISHI NJ-VV101)
误插220V烧掉的日本三菱IH电饭煲拆机维修（MITSUBISHI NJ-VV101）ABOUT IH电饭煲：电饭煲，又称电饭锅，在上世纪50年代由日本企业发明，是利用电能转变为热能的炊具，现已成为不可或缺的厨用家电，大大提高了亚洲人的煮饭效率。
但是自诞生后的几十年来，加热盘一直是电饭煲的唯一加热方式，其原理是通过加热盘将热量传导至内胆底部，然后由内胆再将热量传递给食材，这种加热方式生产成本低，控制难度小，但加热不均匀，不能进行精确温控是明显的弊端。
最近数年来，日系家电厂商开始将IH 电磁加热技术应用于电饭煲产品中，原理是通过电磁线圈接通交变电流，直接对锅体金属内胆进行加热，而无需传统电饭锅通过加热盘加热锅体的热量传导过程。
IH电饭煲不仅升温迅速。
还可以利用先进的数字电路实现精准的温度、火候控制；如果愿意，还可以在锅体四周配置多级线圈，实现了对整个内胆进行均匀的覆盖式加热，这也是传统电饭煲几乎不能做到的地方。
IH电饭煲常见的日系代表作：虎牌的土釜，象印的铁釜，和三菱的炭釜。
还有，还有苏泊尔的球釜，美的的钛金釜，以及其它品牌的各种釜哈。
本次拆修对象为日本IH电饭煲的小众品牌三菱碳炊釜MITSUBISHI NJ-VV101对！一只100v额定电压误插220v而炸了锅的锅。
本文共四楼：1F外观及初拆，2F底部主板及线盘等，3F 上盖及其内部控制板，4F检修故障。
外观篇，颜值还不错哦。
侧面我再侧铭牌:三菱NJ-VV101 这个鸟牌子的鸟型号，小众和老的百度都搜不到详细资料，更别说拆解维修贴和图片了。
拆机和维修都走了不少弯路。
瞬间感觉咱数码拆机论坛很重要有木有，给想了解电器内部和维修资料的朋友提供了帮助（话说我也是这样入的伙）。
翻过来看看底部，咋一看很像一个打印机。
开盖图：物理按键卡扣式盖子，一按即开当快开至90°时稍有阻尼感。
拿出“釜”后的煲煲。
B面局部图这货百度叫“散热器”，我凌乱了。
釜底（没薪可抽哈）金圈很显眼。
电饭锅的维
电饭锅原理及其拆装高二《劳技》电饭锅原理及其拆装(教案)[教学目的]:1、了解电饭锅的种类和结构;2、掌握电饭锅限温原理;3、掌握电饭锅保温原理;4、知道电饭锅的发展方向;5、培养分析解决问题能力和动手实践能力。
[教学重、难点]:1、分析磁钢限温器工作原理2、分析保温器的保温原理[主要教具]:电饭锅、软黑板、投影器、保温器、限温器、螺丝刀、万用表等。
[主要教学方法]:启发探索、分析讨论、动手实践[教学过程]:一、引入课题今天给大家讲有关煮饭的问题，你们在家有没有煮过饭?(回答不一)不管你们是否煮过饭或者会不会煮饭，我们今天关心的是用什么东西来煮饭，大家说用什么东西?(电饭锅)电饭锅的种类非常多，我家是“三角牌”，你家是“西施堡”，他是“田螺姑娘”，它们是否一样呢?从外表上看是不同的:“西施堡”比“三角”想得周到些，而“田螺姑娘”显然对你体贴些，但它们的内心——基本原理是一样的，所以我就把目前家庭普遍使用的“三角牌”自动保温电饭锅介绍给大家。
(板书课题)二、介绍结构首先，我们看一下这种电饭锅有哪些主要结构，电饭锅主要由内锅(胆)、外壳、发热板和温控器构成。
(用己拆开的电饭锅介绍)三、分析原理其次，我们重点看看它是根据什么原理来煮饭的，其实电饭锅来源于这种最简单的电炉，如图(一)，电热丝在电流作用下产生热。
在电炉的基础上人们把电热丝加工制成管状的电热管，再把它埋铸在铝合金板内，形成这样的发热板，如图示这样，就形成了最原始的电饭锅。
如图(二) (补充图(一))但是，这种电饭锅存在很多缺点，比如饭煮熟后，它能不能自动断开?(不能)，饭熟后发热板继续发热，这不仅会把饭烧焦，而且可能会造成危险，那怎么办?1、分析限温器于是，人们为了克服这一缺点，在电路中接一个限温器，饭煮熟时，它会自动断开，发热盘停止发热，起到限温作用。
如图(三):(补充图(二))这种限温器也叫磁钢限温器(出示实物)，它的工作过程如图(四):它主要由感温软磁铁和永久磁铁构成。
电工维修中的电饭煲故障排查
电工维修中的电饭煲故障排查电饭煲是现代家庭中常见的厨房电器之一，它为我们的生活提供了极大的便利。
然而，在日常使用中，我们有时会遇到电饭煲故障导致无法正常工作的情况。
本文将为大家介绍电工维修中常见的电饭煲故障，并提供一些故障排查的方法。
一、电饭煲无法启动当你按下电饭煲的启动按钮后，如果它无法正常启动，可能会有以下几个原因：1. 供电问题：首先检查电饭煲是否已连接到电源插座，并且电源插座是否正常供电。
你可以尝试将电饭煲插入其他插座，或者将其他电器插入当前插座来进一步排除供电问题。
2. 控制面板故障：如果供电无问题，但电饭煲仍然无法启动，可能是因为控制面板发生故障。
尝试按下其他按键，观察是否有任何反应。
如果电饭煲仍然没有反应，建议联系专业电工进行进一步的检修。
二、电饭煲无法加热电饭煲无法加热可能是由以下几个原因引起的：1. 供电问题：如果电饭煲不能加热，第一步仍然是检查供电是否正常。
确认插座供电正常后，检查电源线是否有损坏，或者插头是否接触良好。
如果有损坏，应及时更换电源线。
2. 加热元件故障：电饭煲的加热元件是实现加热功能的核心部件。
当加热元件损坏时，电饭煲将无法加热。
检查加热元件是否有明显的损坏，如断裂、烧焦等。
如果加热元件损坏，需要联系厂家或专业电工进行更换。
三、电饭煲出现漏水如果你发现电饭煲在使用过程中出现漏水情况，可能是由以下几个原因引起的：1. 密封圈问题：电饭煲盖与内胆之间的密封圈如果损坏或老化，将导致水汽泄漏。
检查密封圈是否完好，并确保它正确地安装在盖和内胆之间。
如有必要，更换密封圈。
2. 内胆问题：电饭煲内胆如果存在破损或其他问题，也可能导致漏水。
仔细检查内胆是否有任何裂纹、穿孔或其他损坏情况。
如有必要，更换内胆。
四、电饭煲显示屏无法正常显示电饭煲显示屏无法正常显示可能是由以下原因引起的：1. 电池问题：一些电饭煲的显示屏需要电池供电。
检查电池是否已耗尽或安装不正确。
更换电池后，观察是否可以正常显示。
电饭锅e3最简单的处理方法
电饭锅e3最简单的处理方法电饭锅E3是一种常见的家用电器，使用起来非常简单。
以下是电饭锅E3最简单的处理方法。
第一步，准备工作。
1.检查电饭锅的插头和电源线是否完好无损。
2.清洗内胆，确保内部干净无杂质。
3.准备好米饭和足够的清水。
第二步，加水1.根据您所煮的米饭的量，选择合适的水位。
2.使用电饭锅配备的量杯或自己的量杯，量取适量的米饭，倒入内胆中。
3.用清水将米饭冲洗几次，直到出现清水。
第三步，煮饭1.将洗净的米倒入电饭锅内胆中。
2.根据米饭的种类和口感加水，一般情况下，米饭和水的比例是1：1.2-1.5，可以根据自己的口味进行调整。
3.关上电饭锅盖子，插好电源线，将插头插入插座，确保插头插稳。
4.按下电饭锅上的煮饭按钮，启动电饭锅。
5.大约20-30分钟后，当电饭锅的指示灯变成保温状态时，表示米饭已经煮好了。
第四步，保温1.当米饭煮好后，电饭锅会自动切换到保温模式，保持米饭的温度，避免过早的冷却。
2.如果打算稍后食用米饭，保温功能可以保持米饭的温热。
3.如果不打算立即食用米饭，可以将米饭转移到其他餐盘中，以防止过度热。
4.请注意，保温功能只能保持米饭的温度，不能继续煮熟米饭。
第五步，清洁1.在使用完电饭锅后，先断开电源，确保安全。
2.等待电饭锅冷却一段时间后，再进行清洗，以免烫伤。
3.使用清水和洗涤液清洗内胆，可以使用软布或海绵清洁。
4.注意不要将电饭锅的底部浸入水中，以免损坏电路部件。
5.清洗完成后，擦干内胆和外壳，可用干净的布或纸巾擦干。
奔腾电饭煲维修图解
奔腾电饭煲维修图解是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群，奔腾电饭煲维修图解一、维修前应准备的工量具：各种型号的大小“起子”、万用表、电铬铁、纸、笔（还要柔性软笔，作标识用）。
这些用具，自己家里常备着。
随时可用。
二、维修过程：1、先检查外观。
通电后检查。
发现“小宝贝”没有反应，所有指示灯不亮。
按“按钮”都没有任何动静。
于是用“起子”打开底盖，如下图所示。
开盖后发现，主线路板上有个大黑色的元件烧坏，确认主线路板有问题。
认真检查主线路板上的各个元件。
主线路板实物图如下所示。
经上网查询，这个黑色元件是继电器，是12伏吸合线圈，触点可通过250伏电压，7安电流的直流继电器。
它的常开触点就是给电饭锅发热盘送电的主要开关。
这个继电器烧坏，一定会引起它身旁的SD1续流二极管烧坏。
接下来，用纸和笔标识元件，并绘出主板线路图。
发现主板线图由三个主要部分组成：第一部分是主线路板的控制电源产生回路，核心元件是四个IN4007二极管组成的全波整流电路；第二部分由一个S9013三极管为核心元件组成的开关通断控制电路，这路的负载就是主继电器；第三部分是向S9013三极管基极提供反馈控制信号（也是微电脑控制、温度控制、时间控制、保温控制、溢流控制等）回路，这部分在主板上体现了三个插座（如图1中的两个白色插座CN2、CN3，一个黑色插座CN1），插座CN1（黑色）提供的是煮汤时溢流保护控制信号反馈的，插座CN2是从锅底获取保温温度控制信号的（其元件是一个温度热敏电阻，冷态时几百千欧，热态时几百欧），插座CN3（白色）是联接微电脑控制板的。
共有5根线相联。
2、绘图分析，排除故障元件。
通过自己手工绘出的电路图，按三个层次逐一用万用表测量元件、排查损坏的元件。
（1）首先用电烙铁取出继电器及续流二极管SD1，经测量，两个元件都损坏。
手中没有原型号元件，于是上网查找同类型元件，找到两个代用品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三角牌电饭锅简单维修————————————————————————————————作者：————————————————————————————————日期：三角牌电饭锅简单维修普通三角牌电饭煲的结构普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1.发热盘：这是一个内嵌电发热管的铝合金圆盘，内锅就放在发热盘上，取下内锅即可看到，这是电饭煲的主要发热元件。
2.限温器：又叫磁钢，内部装有一个永久磁环，上有弹簧，可以按动，位置在发热盘的中央。
煮饭时，靠永久磁环的吸力吸住内锅的锅底。
当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2℃时，磁环的吸力小于其上的弹簧弹力，限温器被弹簧拉下，压动杠杆开关，切断电源与发热管之间的一条通路。
3、保温开关：又称恒温器。
它由一个储能弹簧片、一对常闭触点（该触点一端接电源另一端接发热管）、一对常开触点（该触点一端接电源另一端接保温指示灯）、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属的受热伸缩程度不同，结果使双金属片向上弯曲。
当温度达到80℃以上时，向上弯曲的双金属片可以推开保温开关的常开触点，从而切断发热管与电源的一条通路；当锅内温度下降到80℃以下时，双金属片逐渐冷却，弯曲度减少，逐渐回到原位置，常闭触点在弹性作用下闭合，使发热管通电发热，实现电饭煲的保温功能。
限流电阻限温器杠杆开关控温开关4、杠杆开关：该开关完全是机械结构，有两对常开触点，其中一个触点接在电源与发热管之间；另一个触点接在电源与保温指示灯之间。
煮饭时，按下此开关，给发热管接通电源，饭好时，限温器弹下，压动杠杆开关，使该开关弹起，使发热管仅受保温开关控制。
5、限流电阻：外观黑色，像2W的碳膜电阻，接在发热管与电源之间，起着保护发热管的作用。
限温器只有在内锅里的水完全烧干时才会自动断开，因此用电饭煲煮汤水较多的食物，发热管会长时间工作，容易造成过电流，这时限流电阻会先熔断，从而保护发热管。
限流电阻是保护发热管的关键元件，不能用导线代替。
限温器限温器：内有永久磁环，弹簧，可按动，在发热盘中央。
煮饭时，磁环吸住内锅，磁环吸力随温度升高而减弱，锅底温度达到１０３左右限温器被弹簧拉下，通过杠杆切断电源与发热管之间的通路。
杠杆开关：完全机械结构，有两对常开触点，一个在电源与发热管之间，另一个在电源与保温指示灯之间。
煮饭时，按下此开关，给发热管接通杠杆开关电源，饭好后限温器弹下，开关弹起，使发热管仅受保温开关控制限流电阻：接发热管与电源之间，保护发热管，限温器只有在内锅里的水烧干时才会自动断开，若电饭煲煮较多食物，发热管会长时间工作，容易过电流，此时限流电阻会先熔断，从而保护发热管。
控温开关：由一个储能弹簧片，一对常闭触点（该触点一端接电源另一端接发热管）、一对常开触点（该触点一端接电源另一端接保温指示灯）、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属的受热伸缩程度不同，结果使双金属片向上弯曲。
当温度达到８０度以上时，向上弯曲的双金属片可以推开控温开关的常开触点，从而切断发热管与电源的一条通路；当锅内温度下降到８０度以下时，双金属片逐渐冷却，弯曲度减少，逐渐回到原位，常闭触点在弹性作用下闭合，使发热管发热，实现温控。
一、不加热。
1。
保险电阻烧坏主要原因是在锅底或发热盘上有异物，内锅没有和发热盘充分接触，发热盘温度过高使保险电阻烧坏同时保护了发热盘，这时只要祛除异物擦干净就行（千万不可将保险电阻甩掉不用）。
2.采用双金属片保温的由于触点粘连造成一直加热而烧坏保险电阻，这时就要更换双金属片。
3。
内锅变形或发热盘变型造成温度过高都会引起烧保险，对内锅变形可以仔细修整，还可用，对于发热盘变形只有更换了。
4。
发热盘开路。
5。
对有选择开关的大多是开关损坏引起，应予更换。
二、饭烧不熟就跳或烧糊饭也不跳的原因主要是1 限温磁缸失磁或磁缸内弹簧造成，必须更换磁缸。
2 烧糊也不跳大多是主接点粘连，机构犯卡造成。
同时发热盘和内锅变形也会引起不熟就跳。
在维修中还要具体分析。
3 目前采用磁钢带动一微动开关的电饭锅故障率最高，表现为不加热或烧糊饭。
主要原因是微动开关功率不足，只有更换。
4 不保温，主要是双金属片或保温片坏，当双金属片坏时同时有指示电路不正常的故障。
普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1、发热盘：这是电饭煲的主要发热元件。
这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。
2、限温器：又叫磁钢。
它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中心。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。
3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。
当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。
如此反复，即达到保温效果。
4、杠杆开关：该开关完全是机械结构，有一个常开触点。
煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。
饭好时，限温器弹下，带动杠杆开关，使触点断开。
此后发热管仅受保温开关控制。
5、限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。
常用的限流电阻为185C5A或10A（根据电饭煲功率而定）。
限流电阻是保护发热管的要害元件，不能用导线代替。
常见故障的检修（1）现象：插上电源插头，电源保险丝马上熔断。
检修：1、电饭煲电源插座内进水或米汤，造成短路。
这种情况可以将插座内擦洗干净吹干水分后继续使用。
2、电饭煲电源插座或插头表面碳化，这种情况下最好更换新的插座或插头。
假如碳化不严重，能够清理干净，也可暂时使用，但有条件最好更换。
（2）现象：不能煮饭。
检修：1、电源导线断路。
用万用表的欧姆挡检查电源导线。
2、限流电阻熔断。
这种情况比较多见。
此时可用万用表欧姆挡检查该电阻。
若该电阻熔断必须用同型号限流电阻更换，不能直接用导线代替3、发热盘内发热管烧断。
此时用万用表的欧姆挡检查发热管，若断路只能更换新的同型号的发热盘。
（3）、现象：煮夹生饭。
检修：此故障一般是限温器内的永久磁环磁力减弱造成的。
此时可拆开电饭煲的限温器检查磁环是否断裂、吸力如何。
若永久磁环断裂则必须更换相同型号的限温器；若吸力减小，可调节限温器上的调温螺钉，每次调节1/4圈，调节一次试煮饭一次。
（4）煮糊饭检修：此故障可能是保温开关的常闭触点烧结粘在一起造成的。
虽然饭煮好后限温器也跳下了，但保温开关仍在继续给发热管通电，饭就烧糊了。
此时可用小刀把触点分开，然后用细砂纸将触点表面清理干净。
（5）、现象：煮好饭后不能保温。
检修：此故障可能是保温开关的常闭触点表面脏污或烧蚀，使其触点接触电阻过大，造成触点闭合而电路不通，发热管不工作。
此时可用细砂纸将触点表面清理干净，打磨光滑。
若烧蚀严重，就只能换新的保温开关。
维修电饭煲时一定要注重的一点是，由于电饭煲工作时内部通过的是强电，而内部多数元件都是裸露的，所以维修时一定要保证各通有强电的元件不能碰到电饭煲的外壳。
维修完毕后，一定要用万用表的欧姆挡的×10k挡测量插头与电饭煲外壳的绝缘电阻，必须确保为无穷大后才可进行使用。
（六）、电饭锅常见故障及排除原因及检修：（1）电饭煲电源插座内进水或米汤，造成短路。
这种情况可以将插座内吹干水分后继续使用。
（2）电饭煲电源插座或插头由于长期使用，其表面碳化短路。
这种情况可用细砂纸将其表面碳化层磨掉，并用酒精擦干净。
显示故障维修方法煲底传感器断开或烧坏；●更换煲底传感器煲底传感器连接到电路板上的端子松脱●.将煲底传感器连接好到电路板上，保证其接通；煲底传感器的接线断开；●.将煲底传感器的接线连接好煲底、煲顶传感器同时断开●分别将煲底、煲顶传感器连接好到电路板上；煲底传感器短路●更换煲底传感器煲底传感器连接到电路板上的端子处短接；（七）若电饭锅面板无显示，操作无响应则检查①电源连接器是否开路②热保险丝断③分压电阻松动，断线，接插不良。
（八）、面板可操作，但不煮饭，不发热①发热板坏，更换发热板②电脑板坏，更换相应型号电脑板。
（九）、煮饭按启动键后，自动退出①煲底传感器开路或短路或插接不良②煲盖传感器开路或短路或插接不良。
（十）、电饭锅煮不熟饭或煮粥明显溢出①煲底煲盖传感器装配不当，感温不良，应检查每个传感器是否装配良好②锅胆是否变形③菜单选择错误故障类型故障现象故障原因排除方法不能煮饭 1 ．接通电源，按下开关插座冒火，电源保险丝断(1)插座沾水受潮或短路(1)擦干或更换插座、排除短路2．接通电源，按下开关，指示灯不亮且锅盘不热(1)电热盘中电热丝断路(1)用万用表电阻档测试电热盘电阻丝的阻值，更换新盘(2)电源引线断路(2)检查电源引线，更换新线(3)微动开关触点氧化或接触不良、弹簧片失灵(3)用砂布清理氧化层或更换微动开关3．按键按不下(1)联杆顶住磁钢(1)检查按键和感温磁铁机构，并排除故障(2)内胆没放好(2)放好内胆红灯不亮 1.接通电源，按下开关，锅盘发热但红色指示灯不亮(1)氖泡与电路接触不良(1)检查并排除故障(2)氖泡坏(2)用万用表检查，不通则换新的氖泡(3)氖灯限流电阻短路或断路(3)用万用表检查，换电阻锅体带电 1.麻电，验电笔发光(1)没有安装接地线(1)接好地线(2)电热盘或电热管漏电或碰壳(2)用万用表检查并排除故障煮不熟饭1．饭焦，磁钢联杆不能落下，复位(1)磁钢限温器中的压紧弹簧性不足簧(1)将弹簧拆下拉长一点增加弹性或换新弹2.水烧不开(1)异物卡死弹簧(1)排除异物(2)电热盘与内锅底存在空隙(2)提高电热盘位3．煮饭生熟不均匀(1)电热盘发热不均(1)换质量好的电热盘(2)锅底粘有异物或内胆底变形使锅胆与电热盘接触不均匀(2)清理内锅底，将内锅底整形米饭保温失灵电饭锅饭熟后，保温温度太高或太低(1)感温热敏开关TRS损坏(1)换新的感温开关(2)双向可控硅BCR损坏(2)用万用表检查后，换新品物则清除之煮焦饭感温磁钢在103～105℃时不能动作(1)感温软磁钢失灵(1)换磁钢(2)感温磁钢不能紧贴内锅底(2)将内锅左右转动下，再放稳，或打磨磁钢限温器与内锅底接触面,使互相吻合(3)内锅底变形或有氧化层(3)将内锅底整形,如有氧化层或异物温断器(热保险器)断路感温磁钢失效换磁钢，再换温断器。
