桥梁段接触网错留、漏留的处理方案
接触网螺栓预留位置错误处理方案
目录一、工程概况 (1)二、编制依据 (1)三、整改工期 (2)四、施工机具及仪器 (2)五、劳动组织及要求 (2)六、总体施工方案 (2)七、施工工艺及施工方法 (3)八、安全保证措施 (5)接触网基础预埋螺栓错误处理施工方案一、工程概况DK11+319李家石沟特大桥因接触网中间柱预埋螺栓位置施工错误，与原设计不符，无法正常安装接触网支柱，故需对已施工接触网支柱基础进行改造，采用重新植筋安装螺栓。
二、编制依据1、DK11+319李家石沟特大桥施工图及相关配套图纸。
2、《铁路桥涵工程施工质量验收标准》（TB10415-2010）、《铁路混凝土工程施工技术指南》（TZ210-2005）、《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）、《铁路桥梁施工机械配置指导意见》（铁建设[2010]125号）、铁建设[2009]152号《铁路混凝土工程施工质量验收补充标准》的混凝土分项工程原材料标准局部修订条文。
3、《客货共线铁路桥上接触网支柱安装图》（通化(2010)1002-Ⅰ）。
4、《LP=24～32m接触网支架牛腿基础锚栓重新植筋布置图》（朱中桥改施01-1）。
5、《铁路工程基本作业施工安全技术规程》（TB10301-2009）、《铁路桥涵工程施工安全技术规程》（TB10303-2009）、《铁路技术管理规程》、《铁路工务安全规则》。
6、国家现行的其他有关法律、法规。
三、整改工期计划于2018年04月18日开工,2018年05月04日完工，总工期16天。
四、施工机具及仪器机具配备一览表五、劳动组织及要求司机2人，电焊工1人，壮工2人，安全员1名。
电焊工必须持证上岗，施工时必须戴好劳保防护用品，以免受伤。
六、总体施工方案本工程采用按正确位置重新植入8根螺栓的方式，将现已施工8根错误位置螺栓截断，接触网支柱平台上部按正确位置设置定位钢板，重新植入M36螺栓，采用打孔已有接触网支柱基础，并在接触网支柱牛腿底部按正确位置设置厚度20mm钢板一块，并预留螺栓孔洞，采用螺栓安装在接触网支柱牛腿基础底部，重新植入的螺栓与接触网支柱牛腿基础间的空隙采用注射式植筋胶粘结。
接触网应急处理办法
附件3………………………………………………………………………47
附件4………………………………………………………………………50
成都供电段接触网应急处理办法
一、接触网事故抢修制度
（一）抢修原则
在接触网发生事故后，各有关单位必须立即组织人力、物力，全力以赴进行抢修，本着“先通后复”或“先通一线”的原则，迅速送电、通车。
6、抢修现场的防护：抢修指挥者在组织人员进入事故抢修的现场时，必须首先设法与供电调度取得联系，同时按规程要求作好事故现场的防护。
7、抢修现场破损零部件的收集：当发生供电设备事故时，事故现场抢修指挥者应指定专人收集破损零部件残骸(必须注意保持其原始状态),并作好事故现场破坏情况记录。
8、事故抢修后的分析、总结、上报：每次事故抢修后，工区、车间、段应
（四）按抢修原则、抢修方案和安全注意事项进行抢修。
（五）现场抢修指挥者组织人员观察列车运行状况。
（六）事故现场抢修指挥者根据列车通过该区段的运行状况，向供电调度汇报，同时提出彻底恢复的设想。
（七）如遇塌方、断道、列车颠覆时，接触网抢修工作应在救援复旧组领导下与其它工种平行作业，以缩短中断行车时间，尽快恢复通车
（八）区间接触网故障抢修流程图
三、事故抢修安全作业
七如遇塌方断道列车颠覆时接触网抢修工作应在救援复旧组领导下与其它工种平行作业以缩短中断行车时间尽快恢复通车八区间接触网故障抢修流程图8供电段电调接到故障停电信息接到故障停电信及时申请办理路用列车手续通知出动接触网工区行调车站值班员轨道车出动下达开行路用列车调度命令轨道车到达故障点相邻车区间无车轨道车直接到达故障点并行复线区段非并行复线区段抢修恢复后邻线进入直接进入故障区间开通区间故障区段接近故障点司机通过行调车站值班行调车站值班员通知供电段电调完成员通知司机开车人员机具材料司机松手制动接触网送电抢修人员辅助接触网停电通过行调车站通过行调车站值值班员通知司班员通知司机接通过行调车站值申请故障处理二次处理完毕后机触网来电班员通知司机后司机充缓解后进抢修恢复后到达故障点接触网送电开通行列车制动保压接触网送电轨道车禁止占用邻进行二次处理未及时恢复再次申请轨道车进入区间故障点轨道车运行至下一个或上一个车站三事故抢修安全作业1
接触网常见事故抢修方案
接触网常见事故抢修方案第一吊弦脱落一、原因1、烧断。
正常情况下，吊弦是没有电流通过的。
发生吊弦烧断现象主要是因为附近的电连接器损坏或与接触线接触不良或接触载流不够，机车取流时使吊弦通过较大电流而造成。
2、磨断。
主要是因为吊弦受力状态不良造成松弛，接触悬挂长期处于动态状态下，环与环之间或与滑板之间长时间发生较大幅度的摩擦，某一处磨断后造成吊弦脱落。
3、腐蚀断或被受电弓剐断。
一是环境（化工、中腐蚀地带）对接触网的腐蚀；二是预制时受伤严重，长时间锈蚀、腐蚀造成开断、脱落。
4、吊弦因温度偏移，造成拉脱线夹或拉断吊弦线。
5、吊弦线夹因裂纹等缺陷开断，造成吊弦脱落。
二、后果1、吊弦线夹打弓。
2、吊弦线夹脱落部位接触线高度降低并且稳定性差，造成打弓或受电弓受流状态不良。
3、脱落的吊弦线低于接触线，受电弓通过时打击受电弓一可能是受电弓滑板打坏，继续运行涡伤接触线引起剐弓；二是吊弦线绕住受电弓后直接引起剐工。
三、预防措施（1）日常巡视、检修中发现吊弦状态不良（如松弛、磨蚀严重、环与环之间磨损严重、沿线路方向偏移角度大等缺陷）及时安排处理。
发现吊弦有伤痕，及时安排检修附近的电连接器或导流设备。
（2）安装吊弦时，按标准及进行，保证制作安装新吊弦符合技术要求。
第二弹性吊弦脱落一、原因（1）烧段。
可能是环节吊弦烧段，也可能是辅助绳烧段。
造成烧段的原因与普通吊弦烧段相同（2）磨断。
一方面是环节吊弦磨断，另一方面是辅助绳自某处磨断。
（3）辅助绳与承力索固定的钢线卡子松动，造成辅助绳抽脱。
（4）辅助绳自某处拉断。
主要是辅助绳因磨蚀、损伤断股，未被发现并处理，造成断股后断线。
（5）弓网故障时被受电弓剐坏并脱落。
（6）其他原因造成弹性吊弦脱落（如绝缘子闪烙等）二、后果（1）环节吊弦脱落的后果基本与普通吊弦相同。
（2）辅助绳脱落情况较为严重。
脱落的辅助绳不仅会引起接触悬挂对机车车辆放电，危机人身、设备安全，而且容易发生弓网故障使事实范围扩大。

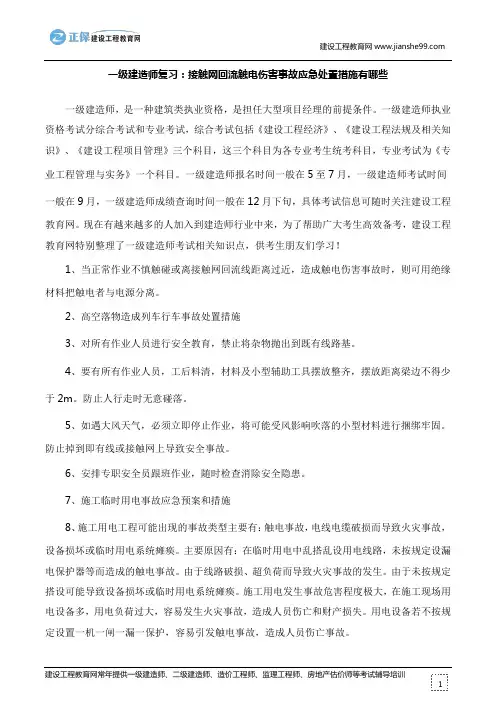

一级建造师复习：接触网回流触电伤害事故应急处置措施有哪些
