矿用卷扬机说明书参数
卷扬机说明书
目录前言 (2)一、传动方案的拟定及说明 (3)二、电动机的选择 (4)2.1 、选择电动机的类型 (4)2.2 、选择电动机的容量 (4)2.3 、确定电动机的转速 (4)三、计算传动装置以及动力参数 (5)3.1、传动比的计算与分配 (5)3.2、传动和动力参数计算 (5)四、蜗轮蜗杆设计计算 (6)4.1蜗杆蜗轮参数设计计算 (6)4.3蜗轮蜗杆尺寸总结 (8)五、轴的设计计算 (10)5.1 高速轴(蜗杆轴)的设计计算 (10)5.2 低速轴的设计计算 (11)六、键联接的选择及校核计算 (13)七、滚动轴承的选择及计算 (14)7.1 高速轴上轴承的选择及校核 (14)7.2 高速轴上轴承的选择及校核 (14)八、联轴器的选择 (16)8.1、电动机与高速轴之间的联轴器 (16)8.2、低速轴与卷筒之间的联轴器 (16)九、减速器箱体尺寸及结构的确定 (17)9.1 箱体尺寸的设计 (17)9.2 箱体各部件结构的设计 (18)十、参考文献 (200)前言经过在2011年6月13日-2011年7月1日为期三周的机械设计课程设计，终于完成了这项宏大的工程。
在这为期三周的设计中，使我们了解到课程设计是考察学生全面在掌握基本理论知识的重要环节，根据学院的教学环节，。
本次是设计一个卷扬机减速器，减速器是用于电动机和工作机之间的独立的闭式传动装置。
本减速器属单级蜗杆减速器（电机——联轴器——减速器——联轴器——带式运输机），在袁逸萍老师指导下独立完成的。
该课程设计内容包括：任务设计书，参数选择，传动装置总体设计，电动机的选择，运动参数计算，蜗轮蜗杆传动设计，蜗杆、蜗轮的基本尺寸设计，蜗轮轴的尺寸设计与校核，减速器箱体的结构设计，减速器其他零件的选择，减速器的润滑等和装配图A0图纸一张、零件图A3图纸4张（包括蜗杆轴与蜗轮）。
设计参数的确定和方案的选择通过查询有关资料所得。
该减速器的设计基本上符合生产设计要求，限于作者初学水平，错误及不妥之处望老师批评指正。
卷扬机动力总成计算说明书
卷扬机设计说明书学院：机械工程学院班级：姓名：学号：2015年月日卷扬机动力总成计算说明书110.12(0.5050.06990140-zd z d +︒︒链轮齿的基本参数和尺寸：121.6 1.250.80.625180cot 1.040.76d p p d z p h z ⎫⎪⎭⎫+-+=-滚子链轴向齿廓尺寸：63.320.0162g K h h dd h d +<++<2.根据轴向定位的要求确定轴的各段直径和长度(1)为了满足半联轴器的轴向定位，1-2段轴的右端需要设计轴肩（其中d1-2=30mm），；半联轴器与轴配合的毂孔长度L1=60mm，故取l1-2=58mm。
由于此处无轴向力，因此采用深沟球轴承6308，内径为40mm,外径为90mm,轴承的宽度为23mm。
l3-4=40mm, V带轮的轮毂宽度为39mm，l取2~3mm，因此l4-5=36mm。
轴肩段l5-6=10mm，l6-7=46mm轴的直径d和d1,d3和d4,d4和d5形成的轴肩，直径的变化值要大些，根据经验公式d’=d+（3~4）C1可计算该处的直径差。
在d1和d2，d2和d3的直径差取1~3mm即可。
因此，轴的直径从左往右依次是d=32mm, d1=38mm, d2=40mm,d3=42mm,d4=48mm,d5=40mm3.轴上零件的周向定位与配合带轮和半联轴器与轴的周向定位均采用普通平键连接。
查阅普通平键的参数表可知，半联轴器端平键的截面b*h=10*8，L=56mm,半联轴器与轴的配合为H7s6.带轮轴的平键截面为b*h=12*8，L=32mm. 为了保证带轮与轴配合有良好的对中性，故选择带轮轮毂与轴的配合为H7s6.滚动轴承与轴的定位由过度配合来保证的，此处选轴的直径的尺寸公差为m6。
4．确定轴上圆角及倒角尺寸参数书本15-2表格，取轴段的倒角为1.6*45°，各轴肩处的圆角半径为r=1.6mm5．求轴上的载荷根据轴的结构图做出轴的计算简图。
卷扬机说明书
卷扬机说明书(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--QPQ型卷扬式啓闭机安装使用说明书国电南京自动化股份有限公司用途及特征：本系列启闭机为固定式平面闸门卷扬式启闭机，机架采用工字形结构，机加上装有起升机构。
适用于各种水利工程平面闸门的启闭，在一定的条件下，也可启闭孤形闸门。
其特征是结构紧凑，承载能力大，运行平稳可靠，安装维修方便，工程造价低。
一、主要技术参数启门力电动机起升高度制动器起升速度减速器吊距开式齿轮卷筒直径总传动比钢丝绳最大外形尺寸滑轮倍率工作电源交流380V 50HZ卷筒装置尺寸质量机架最大件尺寸质量二、安装1、安装前的检查(1)检查该启闭机各零部件是否齐全及运输存放过程中有无损伤和丢失。
(2)仔细清除零部件上灰尘,油污或铁屑等杂物,必需时应解体清洗。
2、整机安装（1）启闭机安装应根据起吊中心线找正，其纵横向中心线偏差不应≥3mm；高程偏差不应超过±5mm；水平偏差应大于1000。
（2）钢丝绳型号、长度、穿绕方式、固定螺栓数量、规格均应符合图纸要求。
钢丝绳不应有硬弯曲，纽结和砸压扁平状等缺陷，钢丝绳长度不得有接长。
表面应涂防锈油脂。
钢丝绳固定牢固可靠，当全部放下扬程后，留在卷筒上的钢丝绳每侧应≥圈数。
（3）减速器加油前，应清洗检查，减速器润滑位与油标尺的刻度应相符合。
（4）制动器的调整应灵活可靠，闸瓦退距制动轮的摆动值应符合要求。
制动轮的摩擦表面不星有油污。
（5）40T（包括40T）以上的启闭机设置负何控制器的平衡杠必须处于水平位置。
（6）电器的安装及接线应无误，所有电器保护装置（包括零位保护），负何保护等应动作灵活可靠。
三、启闭机的试动转1、启闭机试动前应进行下列检查：(1)所有电器及动力回路的接线应正确、整齐，有良好的绝缘和可靠的接地。
(2)检查所有机械部件、连接部件和各种保护装置及润滑系统，注油情况应符合要求。
矿用卷扬机说明书参数
毕业设计(论文) 课题 5T矿用卷扬机的设计系科专业班级姓名完成日期指导老师1.前言-----------------------------------------------------------------42.现场使用条件-----------------------------------------------------63.卷扬机的具体计算与校核--------------------------------------6 3.1.1.1 钢丝绳最大静拉力--------------------------------------------------63.1.1.2钢丝绳直径的选择----------------------------------------------63.1.1.3 钢丝绳出绳速度-----------------------------------------------73.1.1.4钢丝绳在卷筒上的固定方式----------------------------------73.1.1.5钢丝绳允许偏角-------------------------------------------------83.1.1.6 容绳量----------------------------------------------------------83.1.1.7 卷筒直径-------------------------------------------------------83.1.1.8 电机的选择------------------------------------------------------8 3.1.2 卷扬机主要参数的计算与校核---------------------------------83.1.2.1钢丝绳直径d=24mm--------------------------------------------83.1.2.2卷筒底径D筒3.1.2.3卷筒宽度B------------------------------------------------------93.1.2.4卷筒上钢丝绳容量-------------------------------------------93.1.2.5卷筒结构------------------------------------------------------103.1.2.6卷筒常用材料---------------------------------103.1.2.7卷筒类型-------------------------------------10 3.1.2.8 总传动比的确定及传动比的分配------------------------------11 3.1.2.9整机效率--------------------------------------------------------------12 3.1.3有关配套件的选用与校核对----------------------------------------123.1.3.1电动机的选用--------------------------------------------12 3.1.3.2减速机的选用--------------------------------------------13 3.1.3.3高速级联轴器、制动器的选用与校核：-----------14 3.1.3.4校核低速联轴器：--------------------------------------15 3.1.4 机械强度校核-------------------------------------------------------163.1.4.1 低速级开式齿轮副设计与强度校核------------------163.1.4. 2 计算许用齿根应力------------------------------------183.1.4.3 主轴强度校核------------------------------------------193.1.4.3.1 根据弯曲强度选择主轴直径--------------------------193.1.4.3.2 轴静强度安全系数校核--------------------------------253.1.4.4 Ⅱ轴（中间传动轴）强度校核----------------------263.1.4.4.1 根据弯曲强度选折轴的直径-------------------------263.1.4.4.2轴静强安全系数校核-------------------------------------313.1.4.5 卷筒强度计算与校核--------------------------------------323.1.4.6 轴承的校核-------------------------------------------343.1.4.6.1 主轴两端轴承校核------------------------------------343.1.4.6.1.1 已知条件轴承的基本参数---------------------------343.1.4.6.1.2 齿轮端轴承校核----------------------------------------353.1.4.6.1.3 主轴非齿轮端轴承的校核----------------------------353.1.4.6.1.3 轴承B的校核-----------------------------------------353.1.4.6.2 中间传动轴轴承的校核-----------------------------------363.1.4.7轴键强度校核--------------------------------------------------383.1.4.8 钢丝绳在卷筒上固定的计算---------------------------------------39 3.1.4.9 低速级带式制动的计算与校核------------------------------------423.1.5提升机机架部分---------------------------------------------------------434.主要参考资料---------------------------------------------44前言：人类在长期的生产实践中创造了机器，并使其在不断发展形成当今各种各样的类型。
卷扬机技术参数
卷扬机技术参数卷扬机是一种用于吊装和起重的机械设备，它是由电机、减速机和卷筒等组成。
对于卷扬机的技术参数，可以从以下几个方面进行详细阐述。
一、载重能力卷扬机的载重能力是指它能够承受的最大重量，通常以吨为单位。
载重能力是选购卷扬机时最重要的参数之一，因为它直接影响到卷扬机的使用范围和安全性能。
在选择卷扬机时，要根据实际需要确定所需的载重能力，以保证卷扬机可以满足工作要求。
二、提升速度提升速度是卷扬机的另一个重要参数，它是指卷筒每分钟所能升降的高度。
提升速度与工作效率和安全性能密切相关。
如果提升速度过慢，工作效率会下降，耗费时间和人力成本，如果提升速度过快，会影响卷扬机的安全性能。
因此，选择卷扬机时要根据实际情况进行评估，选择合适的提升速度。
三、卷筒直径卷筒直径是卷扬机的一个重要参数，它是指卷扬机卷筒的直径大小，通常以毫米为单位。
卷筒直径的大小与卷材的宽度有关系，直径越大，所能卷起的宽度也就越大。
在选择卷扬机时要根据要卷材料的宽度进行评估，选择合适的卷筒直径。
四、工作环境卷扬机的使用环境也是一个需要考虑的参数。
不同的工作环境需要选择不同的卷扬机类型和规格。
例如，在潮湿的环境下使用卷扬机时，要选择具有防锈和防腐能力的卷扬机；在易爆区域使用卷扬机时，要选择具有爆炸防护功能的卷扬机等等。
五、控制方式卷扬机的控制方式也是一个需要考虑的参数。
常见的卷扬机控制方式有手动控制和电动控制两种，其中电动控制方式更加普遍。
在选购卷扬机时，要根据具体的需求来选择合适的控制方式。
综上所述，卷扬机的技术参数包括载重能力、提升速度、卷筒直径、工作环境和控制方式等，这些参数与卷扬机的使用范围和安全性能都有关系。
在选择卷扬机时，要根据实际需求进行评估，选择合适的卷扬机规格和类型。
矿用卷扬机设计说明书

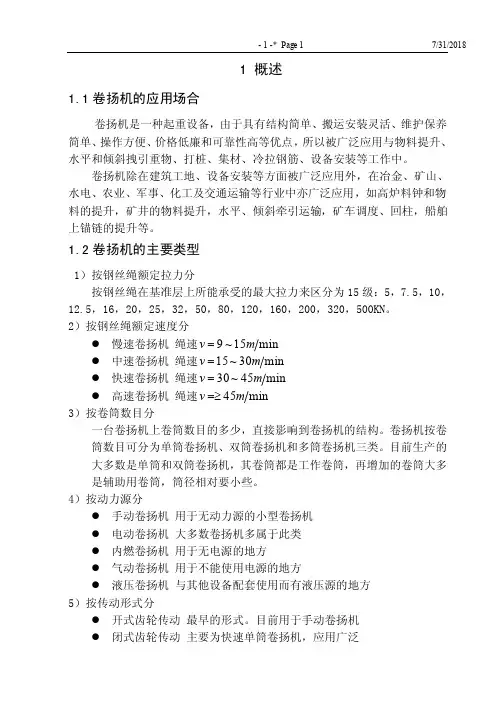

1 概述1.1卷扬机的应用场合卷扬机是一种起重设备，由于具有结构简单、搬运安装灵活、维护保养简单、操作方便、价格低廉和可靠性高等优点，所以被广泛应用与物料提升、水平和倾斜拽引重物、打桩、集材、冷拉钢筋、设备安装等工作中。
卷扬机除在建筑工地、设备安装等方面被广泛应用外，在冶金、矿山、水电、农业、军事、化工及交通运输等行业中亦广泛应用，如高炉料钟和物料的提升，矿井的物料提升，水平、倾斜牵引运输，矿车调度、回柱，船舶上锚链的提升等。
1.2卷扬机的主要类型1）按钢丝绳额定拉力分按钢丝绳在基准层上所能承受的最大拉力来区分为15级：5，7.5，10，12.5，16，20，25，32，50，80，120，160，200，320，500KN 。
2）按钢丝绳额定速度分● 慢速卷扬机 绳速min 15~9m v =● 中速卷扬机 绳速min 30~15m v =● 快速卷扬机 绳速min 45~30m v =● 高速卷扬机 绳速min 45m v =≥3）按卷筒数目分一台卷扬机上卷筒数目的多少，直接影响到卷扬机的结构。
卷扬机按卷筒数目可分为单筒卷扬机、双筒卷扬机和多筒卷扬机三类。
目前生产的大多数是单筒和双筒卷扬机，其卷筒都是工作卷筒，再增加的卷筒大多是辅助用卷筒，筒径相对要小些。
4）按动力源分● 手动卷扬机 用于无动力源的小型卷扬机● 电动卷扬机 大多数卷扬机多属于此类● 内燃卷扬机 用于无电源的地方● 气动卷扬机 用于不能使用电源的地方● 液压卷扬机 与其他设备配套使用而有液压源的地方5）按传动形式分● 开式齿轮传动 最早的形式。
目前用于手动卷扬机● 闭式齿轮传动 主要为快速单筒卷扬机，应用广泛6）按控制方法分●手动卷扬机●电控卷扬机●液控卷扬机●气控卷扬机●自动控制卷扬机7）按用途分●提升重物要求有一定的速度，以利于提高生产率，冰要求高的安全性，以防坠落。
●设备安装一般设备的质量都较大，则要求卷扬机具有较大的提升能力；为保证安装精度，其速度就不能太高；为防止坠落，其安全性要求更高。
卷扬机说明书
QPQ型卷揚式啓閉機安装使用說明書国电南京自动化股份有限公司用途及特征：本系列启闭机为固定式平面闸门卷扬式启闭机，机架采用工字形结构，机加上装有起升机构。
适用于各种水利工程平面闸门的启闭，在一定的条件下，也可启闭孤形闸门。
其特征是结构紧凑，承载能力大，运行平稳可靠，安装维修方便，工程造价低。
一、主要技术参数启门力电动机起升高度制动器起升速度减速器吊距开式齿轮卷筒直径总传动比钢丝绳最大外形尺寸滑轮倍率工作电源交流380V 50HZ卷筒装置尺寸质量机架最大件尺寸质量二、安装1、安装前的检查(1)检查该启闭机各零部件是否齐全及运输存放过程中有无损伤和丢失。
(2)仔细清除零部件上灰尘,油污或铁屑等杂物,必需时应解体清洗。
2、整机安装（1）启闭机安装应根据起吊中心线找正，其纵横向中心线偏差不应≥3mm；高程偏差不应超过±5mm；水平偏差应大于0.5/1000。
（2）钢丝绳型号、长度、穿绕方式、固定螺栓数量、规格均应符合图纸要求。
钢丝绳不应有硬弯曲，纽结和砸压扁平状等缺陷，钢丝绳长度不得有接长。
表面应涂防锈油脂。
钢丝绳固定牢固可靠，当全部放下扬程后，留在卷筒上的钢丝绳每侧应≥1.5圈数。
（3）减速器加油前，应清洗检查，减速器润滑位与油标尺的刻度应相符合。
（4）制动器的调整应灵活可靠，闸瓦退距制动轮的摆动值应符合要求。
制动轮的摩擦表面不星有油污。
（5）40T（包括40T）以上的启闭机设置负何控制器的平衡杠必须处于水平位置。
（6）电器的安装及接线应无误，所有电器保护装置（包括零位保护），负何保护等应动作灵活可靠。
三、启闭机的试动转1、启闭机试动前应进行下列检查：(1)所有电器及动力回路的接线应正确、整齐，有良好的绝缘和可靠的接地。
(2)检查所有机械部件、连接部件和各种保护装置及润滑系统，注油情况应符合要求。
(3)用手转动制动轮，使卷筒旋转一圈，不得有卡阻现象。
(4)钢丝绳起端固定牢靠，在卷筒和滑轮中缠绕应无交叉现象。
卷扬机说明书.docx
QPQ 型卷扬式啓闭机安装使用说明书国电南京自动化股份有限公司用途及特征：本系列启闭机为固定式平面闸门卷扬式启闭机，机架采用工字形结构，机加上装有起升机构。
适用于各种水利工程平面闸门的启闭，在一定的条件下，也可启闭孤形闸门。
其特征是结构紧凑，承载能力大，运行平稳可靠，安装维修方便，工程造价低。
一、主要技术参数启门力电动机起升高度制动器起升速度减速器吊距开式齿轮卷筒直径总传动比钢丝绳最大外形尺寸滑轮倍率工作电源交流 380V 50HZ卷筒装置尺寸质量机架最大件尺寸质量二、安装1、安装前的检查(1)检查该启闭机各零部件是否齐全及运输存放过程中有无损伤和丢失。
(2)仔细清除零部件上灰尘 ,油污或铁屑等杂物 ,必需时应解体清洗。
2、整机安装（1）启闭机安装应根据起吊中心线找正，其纵横向中心线偏差不应≥ 3mm；高程偏差不应超过±5mm；水平偏差应大于 1000。
（2）钢丝绳型号、长度、穿绕方式、固定螺栓数量、规格均应符合图纸要求。
钢丝绳不应有硬弯曲，纽结和砸压扁平状等缺陷，钢丝绳长度不得有接长。
表面应涂防锈油脂。
钢丝绳固定牢固可靠，当全部放下扬程后，留在卷筒上的钢丝绳每侧应≥圈数。
（3）减速器加油前，应清洗检查，减速器润滑位与油标尺的刻度应相符合。
（4）制动器的调整应灵活可靠，闸瓦退距制动轮的摆动值应符合要求。
制动轮的摩擦表面不星有油污。
（5） 40T（包括 40T）以上的启闭机设置负何控制器的平衡杠必须处于水平位置。
（6）电器的安装及接线应无误，所有电器保护装置（包括零位保护），负何保护等应动作灵活可靠。
三、启闭机的试动转1、启闭机试动前应进行下列检查：(1)所有电器及动力回路的接线应正确、整齐，有良好的绝缘和可靠的接地。
(2)检查所有机械部件、连接部件和各种保护装置及润滑系统，注油情况应符合要求。
(3)用手转动制动轮，使卷筒旋转一圈，不得有卡阻现象。
(4)钢丝绳起端固定牢靠，在卷筒和滑轮中缠绕应无交叉现象。
卷扬机型号及部分参数
提升机型号
提升深度
（两层绳）米
卷筒宽度
（米）
最大静张力
（米）
钢丝绳直径
（mm）
提升速度
（m/s）
电动机功率
（kw）
设备重量
（t）
参考价格
（万元）
a
b
c
dh山西机械厂Fra bibliotekJK-2.5/20
12
12.5
3.5
3.8
4
JK-2.5/30
12
12.5
3.5
3.8
4
2JK-2/11.5
12.5
12
3.5
3.8
卷扬机型号及部分参数
生产厂家
提升机型号
提升深度
（两层绳）米
卷筒宽度
（米）
最大静张力
（米）
钢丝绳直径
（mm）
提升速度
（m/s）
电动机功率
（kw）
设备重量
（t）
外形尺寸
（m）
参考价格
（万元）
a
b
c
d
h
山西机械厂
550
1.5
4.5
24.5
3.06
130
12
锦州矿山机械厂
550
1.5
4.5
24.5
3.06
130
4
锦州矿山机械厂
2JK-2/20
12.5
12
3.5
3.8
4
2JK-2/30
12.5
12
3.5
3.8
4
上海矿山机械厂
2JK-2.5/11.5
13
12.5
3.7
JM10型卷扬机说明书(新)-
部机
代号
名称
规格
数量
材料
备注
1
减速器
ZQ650
滚动轴承
412
2
成品
2
减速器
ZQ650
滚动轴承
7318
3
成品
3
减速器
ZQ650
滚动轴承
7526
1
成品
4
轴承座
滚动轴承
3616
1
成品
5
卷筒
JM10
滚动轴承
222
4
成品
6
联轴器
弹性圈
45/24
40
橡胶
7
卷筒
JM10
钢丝绳
6×37-28
300
成品
1、机座：用槽钢焊接而成，是安装其他机件的主体。
2、电器：（1）本机使用30千瓦电动机作为动力（型号YZR250M1-8）。
（2）使用YWZ－300型液压制动器。
( 3 )使用KT14-100凸轮控制器
（4）使用RT54-250M1-8/3电阻箱
3、减速器：采用多组变位斜齿轮组成，转运平稳，齿轮轴经过处理，以减少磨损。
e)动负荷试验是超过额定负荷10%，重复升降数次，试验后检查其机械传动，电器部分和连接部分是否正常可靠。
f)机器开动时不能进行清理或加油，不许在机器前面或重物下面站人，并注意机器的传动性能，经常保持传动部位的润滑良好。
g)操作人员在工作中，应随时注意钢丝绳在卷筒上的不良情况，并及时清除之，严禁用手去诱导钢丝绳。
a)安装卷扬机时要固定地脚螺钉或机后埋设地锚，以免工作时拖动卷扬机。
b)使用前要认真检查各部位零件及螺栓有否松动，钢丝绳紧固程度及各传动部位润滑情况等。
JM10系列卷扬机说明书
一、机器的用途本机系电动控制，单筒卷扬，用于建筑工地，厂矿、港口等起重或打桩，特别适用于机器、金属结构安装工程等工程。
二、技术参数三、主要结构及工作原理1．主要结构：本机由电动机、联轴器、制动器、减速机、开式齿轮、卷筒组装、底座等部分组成。
机器的侧梁两端有4-φ50作锚固和运输起吊之用，4-φ50地脚螺孔作固定按装用卷筒体与卷筒端盖用6个沉头螺钉连接一体，主轴贯穿其中，卷筒两端籍滑动轴承支承在主轴上，主轴固定在两边支座上，大齿轮与减速机输出轴上的小齿轮相合。
联轴器为带制动轮的弹性柱销联轴器，带制动轮的半联轴器装在减速机输入轴的锥度轴伸端，另一个半联轴器装在电机轴上。
2．工作原理：电机动力经闭式减速机及开式齿轮副减速后，带动卷筒运转。
四、机器结构的说明本卷扬机由机座（1）电动机（2）卷筒（3）联轴器（4）制动器（5）离合器（6）和减速器凸轮控制器（7）电阻器（8）等主要部分组成。
机座的侧栋两端有4个φ50孔可作锚固和动输时提吊之用，4个φ27地脚螺钓孔作固定安装之用。
卷筒体与大齿轮用6个沉头螺钉联接为一整体，主轴贯穿其中，卷筒两端藉滑动轴承支承在主轴上，主轴固定在两边支座上，大齿轮与减速器输出轴上小齿轮相啮合。
联轴器为带动轮的尼龙柱销联轴器，带有制动轮的半联轴器装在减速器输入轴的锥度轴伸端，另一个半联轴器装在电机轴上。
制动器型号YWZ400/90属于常闭式制动器。
减速器型号JZQ650-40.17-3Z，有两级斜齿轮减速，各轴均支承在滚动轴承上，减速器低速轴为改制加长轴外带支承轴轴座。
五、机器润滑范围表六、机器的安装卷扬机在临时安装时，可用机座上φ50的孔用钢绳固定在锚椿上，在固定按装时则用6个M27的地脚螺栓固定在混凝土的基础上，参看按装地基图。
为了保证钢绳在卷筒上正确缠绕，钢绳应以卷筒的下方引出，出绳应水平或接近水平，卷筒主轴到第一个导向滑轮的距离不得少于12米。
七、机器的操作要求1．开车前必须仔细检查各润滑部位，铰链和其它联接，各紧固件是否移动。
卷扬机设计说明书[1]
![卷扬机设计说明书[1]](https://img.taocdn.com/s3/m/553e888671fe910ef12df85e.png)
第二章卷扬机的设计参数本设计卷扬机设计的主要参数有：额定起升重量： 5吨起升高度： 14米起升速度： 12.5米/分卷扬机用途：用于5吨桥式吊车起升机构工作条件：频繁启动粉尘量大设计的主要要求：本设计为有轨运行机构；电动机轴到减速器高速轴由齿轮链接盘连接；起升机构的制动器必须采用常闭式的；制动力矩应保证有足够的制动安全系数。
设计的主要内用：用AutoCAD设计绞车各部分结构，并绘制图纸；选用钢丝绳、电动机，主轴强度、滚筒直径和长度；绘制总装图、主轴图、固定滚筒部件图等；设计主轴、滚筒第三章卷扬机的整体结构概述3.1 电动卷扬机基本结构电动卷扬机由于操作方法不同，其结构相差很大。
我们将其分为电控卷扬机和溜放型卷扬机两类。
3.1.1 电控卷扬机此类卷扬机通过通电或断电以实现卷扬机的工作或制动。
物料的提升或下降由电动机的正反转来实现，操作简单方便。
其制动型式主要有电磁铁制动器和锥形转子电动机两类，下面就这两种制动型式卷扬机的常见类型作介绍。
此类卷扬机大多是单卷筒的。
3.1.2 带有电磁铁制动器的卷扬机（1）圆柱齿轮减速器快速卷扬机，如图3-1。
图3-1 圆柱齿轮减速器快速卷扬机简图1—电动机 2—联轴器 3—制动器 4—减速器5—联轴器 6—卷筒 7—底座 8—支架（2）蜗杆减速器慢速卷扬机。
（3）圆柱齿轮减速器加开式齿轮传动的卷扬机，如图3-2。
图3-2 圆柱齿轮减速器加开式齿轮传功的卷场机简图1—电动机 2—联轴器 3—制动器4—减速器 5—开式齿轮传动6—卷筒（4）蜗杆减速器加开式齿轮传动的卷扬机。
对一些起重量大的卷扬机，为使钢丝绳在卷简上排列整齐，需要安装排绳器。
按设计规范要求，在钢丝绳拉力F＞120 kN的卷扬机上，均应安装排绳器。
3.1.3 采用锥形转子电动机的卷扬机此类卷扬机利用锥形转子电动机本身所具有的制动性能来实现卷扬机的制动。
由于锥形转子电动机是靠转子轴向移动来实现制动或松开的，可省略单独的制动器，在结构上就要求电动机与传动系统间能做轴向相对移动。
卷扬机设计说明书
摘要卷扬机又称绞车。
是起重垂直运输机械的重要组成部分，配合井架、桅杆、滑轮组等辅助设备，用来提升物料、安装设备等作业，由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。
垂直提升、水平或倾斜曳引重物的简单起重机械。
分手动和电动两种。
现在以电动卷扬机为主。
本次设计的5吨电动卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、吊钩等组成。
本次设计的步骤是从钢丝绳开始入手，然后依次对卷扬机的卷筒、卷筒心轴、电动机、减速器齿轮、减速器轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。
其中卷筒、卷筒轴、卷筒毂、减速器的设计最为主要，本设计重点做了介绍，其余部分有得只是略作分析。
本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点，可以应用于冶金起重、建筑、水利作业等方面，但是此次设计的卷筒机主要运用于用于5吨桥式吊车起升机构。
提升重物是卷扬机的一种主要功能，各类卷扬机的设计都是根据这一要求为依据的。
关键词：卷扬机，卷筒，卷筒轴，减速器第一章绪论1.2卷扬机的常见类型：常见的卷扬机吨位有：0.3T卷扬机0.5T卷扬机1T卷扬机1.5T卷扬机2T卷扬机3T 卷扬机5T卷扬机6T卷扬机8T卷扬机10T卷扬机15T卷扬机20T卷扬机25T卷扬机30T卷扬机。
从是否符合标准的角度：卷扬机可分为国标卷扬机、非标卷扬机常见卷扬机型号有1、JK0.5-JK5单卷筒快速卷扬机2、JK0.5-JK12.5单卷筒慢速卷扬机3、JKL1.6-JKL5溜放型快速卷扬机4、JML5、JML6、JML10溜放型打桩用卷扬机5、2JK2-2JML10双卷筒卷扬机6、JT800、JT700型防爆提升卷扬机7、JK0.3-JK15 电控卷扬机9、非标卷扬机其中Jk表示快速卷扬机，jm表示慢速卷扬机，jt表示防爆卷扬机，单卷筒表示一个卷筒容纳钢丝绳，双卷筒表示两个卷筒容纳钢丝绳。
卷扬机提升力计算说明书
卷扬机提升力计算说明书
卷扬机提升力理论计算说明
一、卷扬型号及参数
1.卷扬机型号：JTP-1.6*1.2；
2.卷扬机相关参数：最大牵引力45KN,暗斜井提升长度（高程2900m-3198m，斜井坡度30°）596米；
二、钢丝绳型号及相关参数
1.钢丝绳型号：6*19S+NF（光面线接触钢丝绳）
2.钢丝绳其他参数：绳径：22mm;破断拉力：267KN（标准值），292.7KN（实测值）；钢丝破断拉力总和：355.3KN；钢丝绳单位长度重量：1.93kg/m;工程抗拉强度：1670MPa;
3.钢丝绳安全系数：专作提升物料用的，不低于6.5。
三、侧卸式矿车型号及相关参数
1.矿车型号：1.2立方米侧卸式矿车
2.矿车参数：矿车容积：1.2立方米；矿车单重：1030千克；矿车载重：3000千克；按现载重矿石计算：根据公司松散矿石容重1.68计算，该矿车装满后载重为2016+1030=3046千克；
四、安全系数计算
1.按照每次提升2个1.2立方米矿车计算安全系数
钢丝绳最大静张力计算：
Q j=P k L物(sinα+f2cosα)+nG(sinα+f1cosα)
=1.93×596(sin30°+0.20cos30°)+2*3046(sin30°+0.01cos30°)。
10t卷扬机参数
10t卷扬机参数卷扬机是一种常见的起重设备，广泛应用于工地、码头、仓库等场所。
本文将详细介绍10t卷扬机的参数，包括额定载荷、额定速度、卷筒容量、卷筒直径以及电机功率等。
1. 额定载荷10t卷扬机的额定载荷指的是设备能够安全举起的最大重量。
它通常以吨(t)作为单位来表示。
对于10t卷扬机来说，它的额定载荷为10吨，即最大起重重量为10吨。
2. 额定速度额定速度是指卷筒在工作时的标准提升速度。
对于10t卷扬机而言，额定速度为多少取决于具体的设备型号和客户需求。
一般来说，额定速度会以米/分钟(m/min)的形式给出。
3. 卷筒容量卷筒容量指的是卷筒内可容纳的钢丝绳长度。
它通常以米(m)作为单位来表示。
对于10t卷扬机来说，卷筒容量需要根据具体需求而定，一般会根据工程或作业的需求来确定卷筒容量的大小。
4. 卷筒直径卷筒直径是指卷筒外圈的直径大小。
它通常以毫米(mm)作为单位来表示。
卷筒直径的大小会影响卷筒容量以及设备的工作效率。
对于10t卷扬机而言，卷筒直径一般会根据设备的额定载荷和卷筒容量来确定。
5. 电机功率电机功率是指驱动卷筒进行起重工作所需的功率大小。
它通常以千瓦(kW)作为单位来表示。
对于10t卷扬机来说，电机功率的大小会根据设备的额定载荷、额定速度以及工作环境等因素来确定。
一般来说，额定载荷越大、额定速度越快，所需的电机功率就会越大。
综上所述，10t卷扬机的参数包括额定载荷、额定速度、卷筒容量、卷筒直径以及电机功率等。
这些参数直接影响着卷扬机的性能和工作效率，需要根据具体需求来选择适合的设备。
在选购卷扬机时，客户应该充分了解和关注这些参数，以确保设备能够满足工程或作业的要求。
矿用3米单筒卷扬机规定要求
卷扬机，用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备，又称绞车。
卷扬机可以垂直提升、水平或倾斜拽引重物。
卷扬机分为手动卷扬机和电动卷扬机两种。
现在以电动卷扬机为主。
可单独使用，也可作起重、筑路和矿井提升等机械中的组成部件，因操作简单、绕绳量大、移置方便而广泛应用。
主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。
如在滚筒上缠绕两层或多层钢丝绳时，必须符合下列规定：（1）滚筒边缘应高出外一层钢丝绳，其高差不小于钢丝绳直径2.5倍；（2）滚筒上必须设带有螺旋槽的木衬；能示警开始减速。
提升绞车的技术特征和性能主要包括五个方面：安全性：提升绞车的安全措施是有严格规定的，制动器要可靠，而且要有备用制动系统，要有自动停车系统。
可靠性：提升绞车在制造过程中有严格的质量要求。
从主轴和别的材料
的选择、探伤、粗加工到精加工等，都有严格的程序规定。
效率性：提升绞车有了可靠的质量，自然就有了设备的使用效率，在这里不再多说。
节能性：提升绞车采用先进的变频调速和回扣技术。
操作性：在操作上有了质的提高，操作起来的感觉是非常好的。
让操作提升绞车变成了一种享受。
