电务设备道岔类作业指导书

电务设备道岔类作业指导书

电务设备道岔类作业指导书第一章道岔设备技术要求一、转辙机和密检器1 转辙机公共要求1.1 电动转辙机机壳侧面的两端与直股基本轨垂直距离的偏差:内锁闭道岔≤10mm;外锁闭道岔≤5mm。

1.2 各种转辙机安装水平、牢固、无老伤裂纹,内部清洁无异物。

1.3机内各部件安装牢固,接线端子及配线良好。

1.4安全遮断器的动静接点接触良好,通、断电源性能正常,在插入手摇把或钥匙时应可靠断开,非经人工恢复不得接通电路。

1.5转辙机加锁、密封良好、引线无脱落。

1.6高速铁路转辙机接地良好。

1.7视频缺口探头定标正确、固定良好。

2 S700K 型转辙机2.1 转辙机电源开关锁的通、断电源性能良好,摇把齿轮的轴用档圈无脱落,摇把档板、滚珠丝杠、摩擦连结器作用良好,滚珠丝杠轴向窜动量≤1mm。

2.2滚珠丝杠、动作杆、检测杆、齿轮组、锁闭块等保持油润。

2.3转辙机上、下两检测杆无张嘴和左右偏移现象。

2.4 TS-1接点表面清洁,外壳无裂纹。

2.5转辙机动作电流≤2A(54欧姆),故障电流≤3A。

2.6技术指标见(表一):表一3 ZYJ系列转辙机3.1 公共部分3.1.1电机、油泵组、管路无异声,油箱油位保持在标尺上下标记之间;油管路及各接头部分连接牢固,无渗漏油。

3.1.2油缸、动作杆动作平稳、无颤抖、爬行现象。

3.1.3动、静接点组安装牢固,接点接触深度≥4mm;接点接触压力两侧均匀,接触良好,动接点手扳摆动量≤2mm。

3.1.4滚轮在动作板滚动灵活,落下时,与动作板间隙≥0.5mm。

3.1.5启动片不与动作板或动作板盖板磨卡,速动片快速切断动作接点性能良好;接点组拉簧弹力适当,作用良好。

3.1.6橡胶油管转角半径不小于150mm,槽道口封堵良好,槽道外管路胶管防护良好,油管外观无较大龟裂。

3.1.7锁闭杆(表示杆)平顺、无张口。

3.2 ZYJ7转辙机3.2.1 惯性轮与电机轴摩擦作用良好,手动检查不抱死;转辙机转换终了时,接点不反弹;3.2.2 溢流压力、动作时间等关键数据见(表二、表三、表四):表二表三表四3.3 ZY(J)4转辙机3.3.1 表示杆平顺、无张口;主机缺口符合1.5±0.5mm标准,转换锁闭器符合4.0±1.5mm。

ZYJ7道岔检修作业指导书

ZYJ7道岔检修作业指导书

ZYJ7道岔检修作业指导书1、工具材料仪表:个人工具、设备钥匙、手锤、350/400活口扳手、梅花扳手、4mm/2mm、盒尺、刮腻子铲、大改锥、镊子、钢丝刷子、油壶、毛刷、鹿皮、开口销、1.6Mm小邦线、液压油、破布、调整垫片、油压表、MF14表、绝缘在线测试仪2、安全风险此案关键项点:1、道岔密帖不良、4MM锁闭2、道岔机械暗伤裂纹、磨耗超限、3、道岔防护罩固定不良4、机内进水进潮接点调整不当5、液压道岔渗油漏油油管防护不良6、表示缺口变化7、安装装置绝缘不良8、液压道岔非正常挤脱9、尖轨爬行超标钢轨肥边过大岔区结合部工务作业无电务人员监护10、违章使用手摇把违章处理道岔故障3、控制措施:1、检修时看密贴,工务病害及时整,4MM保良好2、道岔清扫要彻底不良配件要更换3、防护罩固定良好破损时及时更换4、机内要清扫,盘根要良好,雨雪天气要晾晒,接点调整要符合要求。

5、摩卡部位要防护,漏油渗油及时找,油位要适当,压力要正好6、表示缺口及时调,卡尺要准确。

7、装置绝缘定期测发现不良要处理8、道岔病害是关键重点道岔加密检9、联系要及时巡检要仔细岔区结合部工务作业要订空10、使用手摇把要命令,严禁制度不能碰实验彻底交付用,首趟列车要订空4、作业标准:1、带齐工具材料仪表2、标准化着装上道3、道岔安装水平方正,尖轨爬行不超限,连接安装装置的轨枕安装方正,尺度正确,道岔正常转换过程中各部件无摩卡,动作平稳,灵活无别劲卡组现象4、安装装置,外所装置,转辙机无锈蚀,无旧伤裂纹。

各杆件销旷不大于10Mm5、道岔各活动部位清洁油润无锈蚀各部螺栓齐全紧固各开口销齐全撇开角度合适6、尖轨与基本轨,心轨与翼轨应达到静态宏观密贴道岔锁闭时允许尖轨尖端与第一牵引点处有不大于0.5MM间隙其余各处有不大于1MM间隙7、尖轨第一牵引点、第二牵引点处锁闭杆与基本轨心轨第一牵引点处锁闭杆与翼轨达到4MM不能锁闭且不得接通道岔表示8、道岔各处绝缘良好,无破损,阻值大于20欧要更换9、油管槽钢安装防护良好,油管无伤痕压扁现象10、尖轨开程与机内表示斥离缺口符合要求11、道岔各杆件调整量应大于10MM转辙机外壳边缘与基本轨直线距离偏差不大于5MM12、外锁闭杆限位块与锁闭框间隙为0-3MM13、机盖要严密,机内零件齐全,各衬套与机械滑动部位油润作用良好,所有油路密封件齐全无渗漏14、遮断器通断灵活接触良好打入深度合适15、溢流阀动作灵活邮箱内油位达标16、自动开闭器动静接点通断灵活接触良好安装牢固17扳动试验无异常转换过程无卡阻惯性轮作用良好18、锁闭杆与锁闭住检查住与表示杆动作正常无摩卡19、各接点组接触断开良好开关滚轮灵活无卡组可靠接通常开常闭接点20、道岔正常转换过程不大于8.5S21、道岔正常转换压力小于等于9.35MP溢流压力为10-11MP不大于12.5MP22、定反位密贴检查:主机密帖缺口:2加减1.5MM斥离缺口:18加减3MM副机密帖缺口:4加减1.5MM斥离缺口:8加减3MM23、机内配线整齐连接牢固电气端子紧固无松动24、挤脱器外观良好开口销、铅封齐全良好。

电务段ZD6道岔巡检作业指导书

电务段ZD6道岔巡检作业指导书

ZD6道岔巡检作业指导书电务段1 巡检准备1.1 预测预判。

通过信号集中监测、缺口监测等手段,对被检道岔进行调阅分析(图五),针对可能存在的问题,提出巡检作业要求。

图五1.2 派班会。

明确检修作业负责人、室内外防护员、作业人员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、照明灯、手锤、扳手、克丝钳、尖嘴钳、套筒扳手、螺丝刀、刮刀、直钢尺(钢卷尺)、开箱钥匙、安全木、防护员防护用具等。

1.4 材料准备:机油、棉纱、1.6T防松铁丝、各种规格开口销,不同规格的螺丝若干等。

2 道岔巡检作业流程做到一看、二扳、三清扫、四复验。

2.1 一看:看七项内容确认室内外道岔一致性后,看:一转辙机是否方正;二各类杆件是否平直、与工务枕木平行;三各类螺丝紧固、防松扎线、开口销齐全、内外表示缺口符合要求;四游间符合要求;五各类箱盒、机壳标识齐全、无损伤裂纹、引线无脱落;六外部是否有影响设备正常使用的杂物(如石碴、顶铁是否脱落、废弃物等);七是转辙机、密检器内部部件及缺口分机工作正常。

图六图六 2.2 二扳:观察扳动过程观察道岔扳动过程中三项内容:一是转换过程是否动作顺畅;二是是检查有否杆件别卡和销孔旷量过大。

三是工务状态检查:尖轨、基本轨状态;滑床板;顶铁;基本轨工务轨距铁、尖轨根部间隔铁等检查。

2.3 三清扫:道岔各部清扫对道岔各杆件、活动部位和滑床板等清扫、检查老伤裂纹并进行注油。

对设备硬面化进行清扫。

2.4 四复验:复验三个环节⒈开口销、防松扎线不缺少;道岔转换无异样,外表示缺口符合标准。

⒉按要求对转辙机、密检器、箱盒加锁进行检查,加盖防尘罩并防掀良好。

⒊做好道岔相关参数的记录并纳入一岔一档管理。

⒋清点工具、材料、周围杂物等,做到现场工完料清。

⒌对巡检发现的结合部问题,联系工务部门进行整修。

道岔检查作业指导书

道岔检查作业指导书

一、适用范围1.1、线路、曲线、道岔因列车运行、施工或气候影响等原因发生的轨道几何尺寸、结构等病害进行的静态检查;1.2、动态添乘不良处所的静态复核。

二、作业流程2.1、工具准备:电子道尺、弦线、塞尺、1m钢直尺、150mm直钢尺。

上道前应对当天使用的工机具进行检查,确保性能良好,上之能用,不能影响作业进度。

2.2、人员安排:工区工长在班前点名时,明确人员分工、职责。

主要包括检查负责人:负责检查线路几何尺寸、高低、方向、道岔转辙器及可动心辙叉情况;检查记录人:负责将现场检查数据填写在道岔检查记录本上;检查配合人员:负责调查焊缝平顺情况、轨枕空吊板、扣件调查等工作;现场防护员:负责防护工作。

2.3、进入工作门:工区工长根据作业地点,在车站登记申请领取最近防护栅栏工作门的钥匙,在得到封锁调度命令后,对人员、工具清点确认无误,进入工作门。

2.4、检查内容:⑴道岔轨道几何尺寸;道岔静态几何尺寸容许偏差管理值项目作业验收临时补修限速200km/h轨距(mm)岔区+1 ,-1 +5 ,-2+6 ,-4 尖轨尖+1 ,-1 +3 ,-2高低(mm) 2 7 8 轨向直线 2 5 6(mm)支距 2 4 -水平(mm) 1 6 7扭曲(mm/6.25m) 2 5 6注:①支距偏差为实际支距与计算支距之差。

②导曲线下股高于上股限值,作业验收为0mm,计划维修为2mm,临时补修为3mm。

③特殊道岔的轨距及其它结构允许偏差按设计图办理。

⑵道岔支距以及道岔基本轨的矢度变化情况(用电子道尺、FAKOP弦线、塞尺测量);⑶扣件密贴情况(塞尺测量);扣件扭力矩(扭力矩扳手测量);检查项目检查方法允许偏差贯穿螺栓扭矩扭矩扳手300Nm±50Nm焊缝平顺度电子平尺测量作用面:0~0.2mm 导向面:0~-0.2mm扣件密贴塞尺测量0.1~1mm轨底与轨距挡块间塞尺测量轨底外侧密贴弹性基板状况视觉检查所有螺栓连接视觉检查钢轨磨耗累计差游标卡尺检查人:⑷转辙器检查:检查项目检查方法允许偏差第一牵引点处样冲标记方尺测量≤2mm基本轨尖轨跟端样冲标记方尺测量≤2mm尖轨与基本轨间的顶铁间隙塞尺测量≤1mm直尖轨第一牵引点前与曲基本轨密贴塞尺测量间隙≤1mm 直尖轨其他位置与曲基本轨密贴塞尺测量间隙≤1mm 曲尖轨第一牵引点前与直基本轨密贴塞尺测量间隙≤1mm 曲尖轨其他位置与直基本轨密贴塞尺测量间隙≤1mm 转辙器部分最小轮缘槽直尺测量>65mm限位器两侧缝宽游标卡尺±2mm尖轨与滑床板密贴性塞尺测量≤1mm 滑床板涂层状况视觉检查FAKOP方向弦线⑸可动心辙叉检查:检查项目检查方法允许偏差心轨尖端至第一牵引点处密贴塞尺测量≤1mm其余部位心轨与翼轨密贴塞尺测量≤1mm心轨轨底与台板间隙塞尺测量≤1mm不得连续出现叉跟轨尖端(100mm)与短心轨密贴塞尺测量≤1mm叉跟轨其余部分与短心轨密贴塞尺测量≤1mm长心轨轨腰与顶铁的间隙塞尺测量≤1mm短心轨轨腰与顶铁的间隙塞尺测量≤1mm2.5检查记录:记录在专用的检查记录本上。

ZYJ型道岔(内锁闭)检修作业指导书讲述

ZYJ型道岔(内锁闭)检修作业指导书讲述

ZYJ型道岔(内锁闭)检修作业指导书1.目的规范额济纳运营维管段普速铁路ZYJ型道岔(内锁闭)检修程序,提高作业人员标准化作业水平。

2.范围适用于额济纳运营维管段普速铁路ZYJ型道岔(内锁闭)检修作业。

3.劳动组织4.工器具准备小工具2套钢丝刷及毛刷(毛刷1、2、35.检修方法5.2 作业方法5.2.1 机械部分检查5.2.1.1 转辙机及箱盒外部检查1)目测项目:①箱盒、防护罩及转辙机各部无破损、清洁,如不清洁需使用过棉纱清扫。

②设备标识清晰正确,蛇管、油管、加锁装置良好。

③各部螺栓油润、满帽,如不油润需使用油壶油饰。

④硬化面整洁无杂物,排水良好。

⑤油管、蛇管不悬空,两端无脱落。

⑥表示杆缺口达标,内外缺口表示一致,主机缺口为2±0.5mm ,副机缺口为4±1.5mm 。

2)使用工具检查项目:①使用卷尺测量基础倾斜度不超过10mm ,使用卷尺测量箱盒底部距地面不少于150mm 。

表示杆缺口达标。

②使用300mm 扳手检查箱盒固定螺栓是否紧固。

③使用300mm 扳手检查转辙机固定螺栓是否紧固。

④使用图纸核对设备标识是否正确。

⑤使用油壶对注油点注油。

5.2.1.2 转辙机及箱盒内部检查 1)目测项目:①机件及箱盒内部完整、无裂纹、无异状。

②机内及箱盒内防水、防尘良好,无锈蚀,无漏油现象。

③配线良好、整洁、无破皮及混线可能。

④开闭器正常,胶木座无裂纹,开口销齐全。

⑤接点接触良好,接点片无氧化,动接点在静接点片内接触深度不小于4mm ,用手扳动动接点,其摆动量不大于2mm ,动接点打入静接点时,与静接点座应保持3mm 以上间隙。

⑥油箱内油位应在油标上、下限之间,如不足需加注YH-10#航空油。

胶木座开闭器动接点油标上限油标下限⑦动作板与滚轮间及锁闭柱(检查柱)保持油润。

滚轮及锁闭保持油润⑧油路系统各接头部分无漏泄。

⑨配线图、原理图、I级测试卡片保存齐全完整。

2)使用工具检查项目:①使用道岔专用工具扳手检查转辙机内机件无松动。

交叉线岔检修作业指导书

交叉线岔检修作业指导书

第十四章交叉线岔检修作业指导书一、适用范围本作业指导书适用于铁路接触网交叉线岔检修作业。

二、作业准备1.人员准备(1)梯车作业人员不少于6人(2)作业车作业组不少于4人2.仪表、仪器准备3.机具材料14 吊弦 套 2 含可调式整体吊弦4.劳保用品序号 工具名称 型号 单位 数量 备注 1 安全帽 - 顶 6 2安全带双钩根3三、质量标准 (一)12号单开道岔1.道岔柱设在曲线两外轨间距0-400mm 处;12号道岔柱在曲线外侧12号道岔柱在曲线内侧2.线岔交叉点两侧定位点拉出值:工作支拉出值不大于道岔柱正线外轨侧线外轨正线线路中心线 侧线线路中心线道岔柱侧线外轨 正线外轨正线线路中心线侧线线路中心线350mm,侧线工作支拉出值不大于450mm;3.两接触线均为工作支时,相距500mm处的高差:当两支均为正线工作支时,正线线岔的侧线接触线比正线接触线高10-20mm,两支均为侧线线岔时,两支接触线等高;4.一接触线工作支、一接触线为非工作支时,侧线接触线比正线工作支接触线高50-100mm,并按照设计要求延长一跨抬高350-500mm下锚;5.限制管:当线岔距离中锚(或硬锚)距离不大于700m 时,选用L=1800mm限制管。

限制管中心与岔心重合,误差±100mm,并使两接触线有1~5mm的活动间隙,并保证接触线自由伸缩和一支接触抬高15~20mm的技术要求。

安装温度高于平均温度时,应略偏向下锚方向,反之,偏向于中心锚结方向。

6.始触区:在始触区至接触线交叉点处,正线和侧线接触线应位于受电弓的同一侧。

在距受电弓中心600~1050mm 的平面和受电弓最大动态抬高高度(最大200mm)构成的立体空间区域为始触区范围,该区域内不得安装除吊弦线夹(必需时)外的其他线夹或零件。

侧线接触正线接触受电弓阴影部分为始触区7.由正线与侧线组成的交叉线岔,正线接触线位于侧线的下方,由侧线和侧线组成的线岔,距中心锚结较近的接触线位于下方。

道岔巡查及重点项目检查作业指导书

道岔巡查及重点项目检查作业指导书

正确
不正确
目 视 检 查
量 取 轨 顶 面 处
活 口 扳 手 紧 固
钢 板 尺 检 查


密贴检查:使用塞尺对尖轨与基本轨、 紧 心轨与翼轨、短心轨与叉跟尖轨的密贴 固
度进行检查并记录。

螺栓检查:对各类开口销钉、防转垫圈、 尺
防松螺母及螺栓紧固状态检查记录。


人员撤出栅栏外,同时清点确认材料工 具齐全。作业负责人通知现场防护员撤 除防护后,通知驻站(所)联络员办理 开通线路手续。

好,安排上道作业。

钢轨检查:人工目视结合钢板尺检查道 岔轨件光带、磨耗、伤损、掉块等。

扣件检查:钢轨扣件及弹性铁垫板扣件 取
的缺损、断裂、松动、离缝等。



滑床板及辊轮检查:滑床板变形、磨耗

情况,弹性夹、配件状态,辊轮位置、

高度、与轨底间距,辊轮框架以及辊轮 扭

竖向安装螺栓状态等。


道岔巡查及重点项目检查作业指导书
作业内容:道岔巡查及重点项目检查。
适用范围:适用于站场设备巡检;天窗点内作业。



毕 工具材料:检查锤、扭矩扳手、活口扳手、钢丝
钳、尖嘴钳、卷尺、塞尺、弦绳、钢板尺、数码
相机、开口销、钢丝。


提前确认准备情况,确认人员到位,工 查

机具齐全良好。


作业负责人接收并确认调度命令。通信良 检
安全风险提示
1. 按规定设置驻站(所)联络员与现场防护员,按规定登销记。 2. 作业负责人接收并确认调度命令后,组织作业人员按照调度命令时间节点进入作 业门并及时锁闭。上道要严格执行“一停、二看、三通过”和 “手比、眼看、口呼” 制度。 3. 暂时不用的工机具放在安全地点,严禁放在道心。 4.作业人员按规定穿戴、使用劳动保护用品,人员和工(机)具与接触网必须保持 2m 以上距离。 5. 使用的工(机)具必须粘贴反光标记,且禁止带病上道。严格执行工、机具使用 相关规定,杜绝造成人身伤害。 6.需扳动道岔进行检查确认时,扳动前与驻站联络员做好确认。

最新道岔作业指导书

最新道岔作业指导书

道岔作业指导书------------------------------------------作者xxxx------------------------------------------日期xxxx预铺道岔作业指导书编制:复核:审核:中铁三局上海枢纽闵行铁路货场工程项目经理部2008年7月1日道岔预铺作业指导书1. 目的:指导铺道岔作业人员进行铺道岔作业。

2. 适应范围:本指导书适用于闵行货场站改道岔预铺施工作业。

3。

铺岔作业:3.1材料岔料进场后,由材料员验收出厂合格证,核对岔枕、钢轨、扣配件型号、数量,岔枕要逐根进行外观、型号检查,各种型号数量应无误,表面不得有开裂;钢轨表面不得有裂纹,尖轨不得有损伤,钢轨类型、数量与道岔开口方向应无误。

扣配件要核对扣件型号及数量。

3.2工具a。

卡轨钳进场时逐个进行外观检查,不得有裂纹、伤痕,尺寸必须与钢轨型号相符.b.撬棍开口完整无损坏。

c. 起道机出厂前由供方按规定进行检验,并提供合格证;起道机必须完整,性能良好,压起和回落弹簧有弹性.d. 道尺必须经过校准,水泡灵活不损坏。

3.3操作规程3。

3。

1平整道碴散岔枕之前需按技术交底对岔位处道碴面进行平整,使道碴面成一平面,道碴顶标高不得高于设计标高。

3.3。

2散岔枕a。

由技术人员定出道岔位置,应分别定出岔心、岔前和岔尾桩,现场组装人员须及时对桩位做好护桩、引桩,防止桩位错动。

b.按照道岔位置和岔枕的顺序、间距散枕。

3。

3。

3组装道岔a。

组装道岔前,对组成道岔的所有钢轨逐根丈量,并再次检查、核对该组道岔所有扣配件型号、数量及绝缘接头位置,是否符合图纸要求.b。

采用高强螺栓的紧固件在组装、维修或保养时,采用扭矩扳手紧固.紧固要求:在有润滑条件下,M24的螺母的拧紧扭矩不小于780N·m,M27的螺母拧紧扭矩不小于980 N·m.c.严格按照道岔铺设图连接轨枕扣件,各种扣件应涂油。

砼岔枕的φ30螺钉涂铁道螺栓专用防护脂。

道岔整道作业指导书

道岔整道作业指导书

道岔整道作业指导书1适用范围道岔整道作业2施工准备主要机具:道尺、起道机、手提电镐、道镐、撬棍。

作业条件了解列车运行和调车作业情况,设专人瞭望防护。

与电务有关时,必须有电务人员参加。

影响道岔使用时,事先在行车设备检查登记薄内登记,经车站签认,事后经有关人员试验良好,消除登记。

起道量为41~100毫米时,应办理减速施工手续,用减速信号防护,放行列车时限速不超过每小时25公里。

限速列车的时间、次数、速度由施工单位决定。

起道量超过100毫米时,应办理封锁施工手续,设置停车信号防护,放行列车时限速不超过每小时15~25公里。

限速列车的时间、次数、速度由施工单位确定。

限速放行列车时,起道顺坡应不少于200倍,轨枕下道碴应串实,轨枕盒内道碴应不少于三分之一。

不限速放行列车时,起道临时顺坡应不少于200倍,收工时应不少于400倍,轨枕下道碴捣固坚实,轨枕盒内填满道碴。

起道地点要有足够的道碴。

全面起道,应有起道标高,按标准起道。

2.2.9作业允许一处连续起下不超过五个枕木头的道钉(60公斤钢轨地段,改道有困难时,允许一处连续起下不超过七个枕木头上的道钉)。

来车钉不齐道钉时,允许每隔两根枕木有一个枕木头上不钉道钉。

33.2 根据工艺流程图描述。

3.2.1 道岔改道时,先拨(或改)正直向的基本股,以此股为基本股,改正直向轨距和导曲线支距,然后改正侧向轨距。

量轨距与划撬:用道尺从岔前岔后量轨距,除量轨距变化外,其他处每2~3根岔枕量一下,划改道撬;用支距尺逐点量导曲线支距,划改正符号;尖轨中间轨距不良时,应查明原因,如基本轨有硬弯,尖轨有旁弯,尖轨与基本轨不密贴,连接杆长度不合标准,曲股基本股曲折点的弯折尺寸不合标准,尖轨与基本轨有肥边等,通过相应整修消除;护轮轨轮缘槽宽度,一般应比44mm小1~2毫米,护轮轨轮缘宽度与翼轮轮缘槽宽度之和,一般应比87mm大1~3毫米,如轮缘槽尺寸不合适,应同时进行调整,使轨距有一定的容许误差。

S700K道岔检修作业指导书

S700K道岔检修作业指导书

图一
明确检修作业负责人、室内外防护员、作业时间、地点、检修分工及要求和安全预想等。

图二道岔方正(ab间距离与cd间距离相差不大于
图四(左图为尖1的测量方法,右图为其它各牵引点测量方法)二是各点锁闭量是否符合标准(图五左图):
三是用塞尺检查密贴间隙(图五右图):
图五(左为锁闭量测量方法——锁钩与锁闭杆凸台相重叠距离,右为
塞尺检查密贴)
四是不同厚度的试验棒(铁)检查道岔密贴(图六左图)
图六(左为试验棒检查道岔密密贴,右为密检器接点接触深度)五是完成相关电特性测试。

图七(左为顶铁间隙检查,右为辊轮间隙检查)
⒐在检修的同时,对各杆件、活动部位和滑床板等清扫、检查老伤裂纹并进行注油。

ZD6系列道岔设备作业指导书

ZD6系列道岔设备作业指导书

ZD6系列道岔设备作业指导书1.日常养护作业1 箱盒外部检查:1.1 电缆箱盒无裂纹,油饰、加锁良好,蛇管完好不脱落。

1.2 箱盒基础无影响强度的裂纹,无明显倾斜。

1.3 信号电缆不外露。

1.4 各部螺栓紧固、油润。

1.5 设备周围的硬面化清洁、无杂草。

2 转辙机外部检查:2.1 防护罩及各部无缺损,防护罩固定良好,固定装置良好。

2.2 设备名称及定位标志清晰正确。

2.3 转辙机机壳无裂纹、油饰良好,蛇管完好无脱落,加锁良好。

2.4 转辙机视频缺口报警装置的防护管完好无损伤,接头紧固、无脱落、不生锈。

2.5 固定螺丝紧固、油润,各表示杆、连接销孔旷量符合标准。

2.6 转辙机表示杆外缺口标记清晰,左右偏差不大于0.5mm。

3 安装装置、杆件检查:3.1 动作杆、表示杆及安装装置的各连接销、摩擦面应油润。

3.2 安装装置的紧固件、连接销、表示杆和动作杆的螺母齐全、不松动,防松措施良好;开口销齐全,劈开角度应为60°~90°,两臂劈开角度应基本一致。

3.3 安装装置绝缘完整,各类绝缘管、垫磨耗不超限。

4 道岔密贴状态良好。

结合部无病害(尖轨、基本轨、竖切部分无肥边;尖轨爬行不超过20mm;尖轨无翘头,滑床板和尖轨轨底密靠,不得有连续空吊;滑床板无断裂、缺油、磨耗凹坑等)。

顶铁与轨腰的间隙密贴侧应不大于1.0mm,且间隙均匀。

5 各部清扫、注油。

滑床板清扫油泥,对滑床板台面适当涂油(涂油不能污染滑床板下方绝缘胶垫),保持油润。

6 作业人员发现设备缺点应立即克服,若当时不能解决的要逐级汇报,及时进行处理。

2.集中检修作业1 外部检查:除按日常养护规定执行外,需检查以下内容。

1.1 转辙机安装水平、方正,符合标准。

1.2 各销孔旷量符合标准,摩擦面应油润干净。

1.3 安装装置应安装方正,平顺、可动部分在道岔转换过程中动作平稳、灵活,无别劲、卡阻现象。

1.4 转换设备中的各种传动拉杆、表示连接杆等的螺纹部分的内、外调整余量应不少于10mm。

高铁道岔检查作业指导书

高铁道岔检查作业指导书

第二章道岔检查作业指导书一、编制目的道岔是高速铁路的薄弱环节,结构复杂,为规范高速铁路道岔的检查工作,特制定本作业指导书。

二、编制依据1。

《高速铁路无砟轨道维修规则(试行)》铁运〔2012〕83号);2.《高速铁路有砟轨道维修规则(试行)》(铁运〔2013〕29号);3.《铁路线路修理规则》(铁运〔2006〕146号 ;4.《铁路工务安全规则》(铁运〔2006〕177号);5。

《北京铁路局高速铁路线路动静态检查管理细则》(京铁工〔2012〕681号);6。

《道岔技术手册》等。

三、适用范围本作业指导书适用于我段管内各站(线路所)天窗点内道岔周期性检查作业.四、人员组织及分工道岔周期性检查作业以3人为宜,工班长1人,职工2人。

其中道岔结构检查2人,几何尺寸检查1人,当检查高低、方向等项目时,3人共同完成。

北京南站、天津站、天津西站、石家庄站等大站场可适当增加检查人员数量。

五、主要检查工机具主要检查工机具如下表所示:表1 主要检查工机具表六、检查周期及内容(一)检查周期每月对站场所有道岔检查一遍。

(二)检查内容1.几何尺寸包括轨距、水平、高低、方向等;2.各部缝隙包括滑床台间隙、顶铁间隙、尖(心)轨密贴间隙、间隔铁卡铁间隙等;3.各部槽宽包括斥离尖轨非工作边与基本轨工作边最小间距、查照间隔、护背距离、护轨轮缘槽宽度等;4。

焊缝平直度及绝缘接头、尖(心)轨降低值检查;5.各部螺栓扭矩及状态、各种零配件使用状态;6。

道岔标志标记检查。

七、技术要求1.技术要求⑴道岔根据轨道类型(有砟/无砟)、铁路等级(高铁/国家I级)、允许速度等因素养护维修标准.⑵无砟道岔周期性检查执行《高速铁路无砟轨道维修规则(试行)》铁运〔2012〕83号)表6.1。

2—1、表6。

1。

2—2及表7。

2。

3其中无砟到发线道岔执行“200—250km/h线路轨道(道岔)静态几何尺寸允许偏差管理值”的有关规定。

⑶有砟道岔周期性检查执行《高速铁路有砟轨道维修规则(试行)》(铁运〔2013〕29号)表7.2。

ZD7驼峰快速道岔检修作业指导书

ZD7驼峰快速道岔检修作业指导书

ZD7驼峰快速道岔检修作业指导书1 检修准备1.1 预测预判。

通过信号集中监测等手段,对被检道岔动作电流曲线进行调阅分析(图一),通过查询道岔动作时间,综合分析道岔可能存在的问题,提出检修要求。

ZD7-C型转辙机动作电流曲线图一1.2 派班会。

明确检修作业负责人、室内外防护员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、夜间照明灯、手摇把、手锤、扳手、克丝钳、尖嘴钳、长嘴钳、套筒扳手、螺丝刀、刮刀、直钢尺(钢卷尺)、密贴检查片、道岔钥匙、开箱钥匙、安全木、防护员防护用具、万用表等。

1.4 材料准备:机油、棉纱、1.6mm防松铁丝、各种规格开口销、接点擦拭麂皮(白市布),不同规格的螺丝若干等。

2 道岔检修作业流程做到一看、二扳、三测量、四检修、五复验。

2.1 一看:看五项内容确认室内外道岔一致性后,看:一转辙机是否方正;二各类杆件是否平直、与工务枕木平行;三各类螺丝紧固、防松扎线、开口销齐全;四各类箱盒、机壳标识齐全、无损伤裂纹、引线无脱落;五外部是否有影响设备正常使用的杂物(如石碴、顶铁是否脱落、废弃物等)。

2.2 二扳:观察扳动过程打开转辙机外壳,观察道岔扳动过程中三项内容:一是解锁、转换和锁闭过程是否动作顺畅;二是电机碳刷间无地过大火花;三是检查有否杆件别卡和销孔旷量过大。

2.3 三测量:测量五项标准一是道岔牵引点开程是否符合标准(图二):图二道岔开程测量测量时,人站于道心,使用直钢尺水平放置于斥离尖轨上沿,支顶于基本轨(低于钢轨面16mm),此时斥离尖轨内侧边缘上直钢尺上的读数即为开程。

二是空动距离(游间)是否符合标准(图三):空动距离测量图三三是用不同厚度的试验棒(铁)检查道岔密贴(图四):图四四是完成相关电特性测试。

2.4 四检修:检修9个步骤(检查项目可同时进行,无顺序要求)⒈箱盒、转辙机内部检查。

⒉申请摇动道岔检查摇动过程的状态。

⒊道岔开程、密贴、表示缺口、故障电流等按需调整。

S700K转辙机及道岔转辙设备检修作业指导书

S700K转辙机及道岔转辙设备检修作业指导书

4.通过视频缺口监测设 备浏览发现机内湿度> 40%必须现场查找原因
撇开程,两侧偏差>2mm时通过调整尖端杆鸭嘴
螺栓使开程一致 员全部下道,室内防护员人员销记;4.作业全部结束,人员返回室内
2.调整道岔密贴:尖轨与基本轨、心轨与翼轨宏观密贴,运行速度
道岔调整 120km/h以下区段第一牵引点夹4mm标准铁板道岔不锁闭,其他牵引点夹
6mm标准铁板道岔不锁闭,运行速度120km/h-160km/h区段各牵引点处夹
4mm标准铁板道岔不锁闭;
3.调整表示缺口:检查检测杆缺口调整为指示标对准检测杆缺口中央,
编号:SJJBZ/XZ.1-4 项目 作业流程
S700K转辙机及道岔转辙设备检修作业指导书
工作内容及标准
确定检修重点 结合季节性变化和结合部问题确定检修作业重点
作业前
须携带工具:通信设备、MF14万用表、钥匙、道岔调整扳手、梅花扳手
准备
仪表料具准备
、手锤、克丝钳、活口扳手、螺丝刀、塞尺、200mm钢板尺、小镜子、 4mm/5mm夹板、机油、抹布、开口销、万可端子专用螺丝刀、尖嘴钳子、
距两侧各2.0±0.5mm;检查两片检测杆无张嘴、无错牙现象,两片检测
作业

用 部 分
接点及 配线检查
杆端头尽量对齐,其错开距离≤8mm 1.接点组安装牢固,接点触头无烧损发黑,转换时无过大火花; 2.使用TS-1接点组时应对接点进行擦拭; 3.各部配线端子不松动,配线绑扎整齐,插针插接良好,引线孔防磨卡 措施齐全
过程
部件注油
1.齿轮组、滚珠丝杠注专用FZ-243润滑脂; 2.锁块、锁舌、动作杆和表示杆毡垫注机油
机内检查 清扫
ห้องสมุดไป่ตู้

无砟线路道岔精测作业指导书

无砟线路道岔精测作业指导书

无砟线路道岔精测作业指导书13.1 作业技术要求13.1.1 全站仪设站:每一测站一般情况下对4对CPⅢ点进行测量,困难条件下不得少于3对,必须达到设站精度(见表1),方可进行进行下一步测量,不满足需要重新进行设站。

表113.1.2 严格按照测量规程进行测量,每测站距离在距离全站仪80米至8米范围,每次转站前后要搭接不得少于5根轨枕。

测量过程中,待安博格小车读数稳定后方可进行下一步测量,发现测量数据异常时,必须停止测量查找原因,返回重新进行测量。

13.2 作业条件13.2.1 根据下达的精测任务,及时安排精测计划。

对当月精测处所结合动态检测情况进行分析,明确精测原因与目的。

做好精测前的人员分工,明确责任。

13.2.2 必须在天窗时间内进行。

车站设置驻站联络员、工地设置现场防护员,施工地段两端设置移动停车信号牌(灯)及停车手信号防护员,防护设好后方可上道作业。

防护设置办法按《铁路工务安全规则》“第2.2.5条~第2.2.19条”规定执行。

13.2.3 进入工作门。

精测作业负责人根据精测地点,于天窗开始30分钟前到达工作门外,在得到驻站防护员的封锁命令后,精测负责人及安全材料员在进入防护栅栏时严格按《高铁日作业登记簿》对进入的人员、上道的工机具、材料进行确认核对。

13.3 作业程序13.3.1 小车组装。

进入工作门后,在道床板或路肩平整地段对精测小车进行组装。

组装时必须保证连接的螺栓紧固,连接处的垫片平整,未脱落、重叠,手推杆固定牢靠,精测小车轮对干净无杂质。

组装完成后,将精测小车抬上轨道,抬上道时要让双轮先接触钢轨,再以不大于3-4千米/小时速度将精测小车推至精测地点。

13.3.2 棱镜安装与全站仪架设、整平。

到达精测地点后,2人负责安装棱镜,棱镜离全站仪设站不得超过120米,必须安装8个棱镜,全站仪前后各4个。

1人架设全站仪并整平,全站仪设站高度尽量保持与小车的棱镜在同一水平线上。

全站仪整平时,必须控制倾斜角T、倾斜角L在0.0005度之内。

道岔作业指导书

道岔作业指导书
6250—7700以下 1450mm
4.1.2尖轨轨端轨距:
直向侧向
直线型尖轨 1439mm1439mm
4.1.3 导曲线中部轨距按标准图设置。
4.1.4 辙叉部分轨距直、侧向均为1435mm。
4.1.5 尖轨在第一拉杆中心处的最小动程,直尖轨为142mm,曲尖轨为152mm
4.2各部分轨距加宽递减:
4.11.7其它各种零件损坏、变形或作用不良。
5道岔验收标准:
5.1道岔维修验收,采取评分办法,评定时以组为单位,满分100分,扣除缺点分后,80—100分为优良,60—85分以下为合格,60分以下为失格,失格道岔经整修复验后,可评为合格。
道岔验收标准
序号
项目
Байду номын сангаас质量标准
1
轨距
1、误差不超过+3、-2mm
4.3 导曲线支距与超高
导曲线支距按道岔标准图或设计图设置,在导曲线与基本轨工作边之间测量。
导曲线可根据需要设置6mm的超高,并在导曲线范围内按不大于千分之二的坡度顺坡。
4.4轮缘槽宽度
4.4.1 护轨平直部分轮缘槽标准宽度为42mm。如侧向轨距为1441mm时,则侧向轮缘槽标准宽度为48mm,容许误差为+3,-1mm。
4.10道岔护轨螺栓、可动心轨咽喉和岔后间隔铁螺栓、长短心轨联结螺栓、钢枕立柱螺栓、可动心轨凸缘与接头铁联结螺栓必须齐全,作用良好,折断时必须立即更换。
4.11道岔各种零件应齐全,作用良好,缺少时应及时补充,有下列伤损或病害,应及时进行修理或更换。
4.11.1各种螺栓、连杆、顶铁和间隔铁损坏、变形或作用不良。
2、无连续空吊板,单根空吊板不超过12%。
7
基本轨导轨

ZDJ9系列道岔转换设备巡检、检修作业指导书

ZDJ9系列道岔转换设备巡检、检修作业指导书

ZDJ9系列道岔转换设备巡检作业指导书1 适用范围及主题内容本作业指导书适用于ZDJ9系列道岔转换设备巡检工作。

本作业指导书规定了ZDJ9系列道岔转换设备巡检作业程序、项目、内容及技术标准。

2 作业目的检查设备运用状况,发现隐患并克服设备缺点,确保运用质量符合技术标准。

3 作业流程图4 巡检作业程序、项目、内容及技术标准4.1 作业前准备4.1.1 召开作业准备会,工长布置巡检任务,明确作业地点、任务、作业人和防护人,集中学习相关文件要求;4.1.2 组织开展安全预想,由安全员布置劳动和行车安全针对性措施;4.1.3 工具材料准备:联络、照明工具(试验良好)、手锤、扳手、克丝钳、机油、棉纱等,4.1.4 严格执行工具、材料、劳保用品清点制度,确认反光标志良好。

逐项填写《工具、材料检查登记表》;4.1.5 穿着防护服、绝缘鞋。

4.2 登记联系4.2.1驻站联络员佩带《驻站联络员》标志,携带上岗证,按图定“天窗”时间提前40分钟,到达应急行车值班室,按照高铁维修有关制度和批准的维修作业计划、项目、内容在《行车设备检查登记簿》(运统-46)内登记;4.2.2经车务值守人员签认后,驻站联络员向作业人员传达天窗作业上道命令;4.2.3作业人员接到室内联络员作业命令号后,人员方可进入防护网,上道作业。

4.2.4 驻站联络员在值台联系过程中执行高铁巡检作业卡控制度,随时和作业人员保持联系,掌握工作进度。

注意事项:巡检作业前,作业人员应与驻站联络员互试联络工具,点毕前30分钟。

要提醒作业人员。

4.3 外部检查4.3.1外观检查4.3.1.1箱盒无破损,箱盒盖密封螺丝紧固齐全良好,蛇管固定良好、加锁装置齐全;4.3.1.2基础安装支架螺丝紧固,基础硬化台面整洁、无破损,无杂物;箱盒倾斜度不超过10mm,排水良好;4.3.1.3各部螺栓油润、紧固、满帽、干净;4.3.1.4设备名称及定位标志清晰正确;4.3.1.5设备无外界干扰和异状,尖轨和基本轨间无异物;4.3.1.6道岔密贴状态良好,尖轨、基本轨肥边不得影响道岔密贴。

ZDJ9道岔检修作业指导书

ZDJ9道岔检修作业指导书

ZDJ9道岔检修作业指导书1.目的:通过信号工的检修,对ZD(J)9道岔的电气和机械性能按作业标准进行检查后,确保在一定的时间周期内,ZD(J)9道岔各项性能符合符合行车安全的要求。

2.适用范围:车站与区间信号工岗位。

3.作业内容:3.1检查道岔密贴和肥边情况,各部件无破损,尖轨、基本轨、心轨、翼轨竖切部分无肥边,尖轨无离隙、翘头、拱背。

3.2检查安装装置有无损伤。

3.3检查表示杆是否变形(错位/张口),缺口有无变化。

3.4检查设备有无外界干扰,检查加锁装置是否良好。

3.5检查箱盒是否有破损、漏水,防尘罩安装良好。

3.6检查基础无破损,粉饰良好。

3.7检查外部螺栓是否松动,开口销是否齐全、标准;引入管安装良好。

3.8基础面、设备外部清扫、注油。

3.9滑床板清扫、涂油。

3.10扳动试验。

3.11安装装置及各连接杆绝缘检查。

3.12表示杆及转辙机动作杆与锁闭杆、连接杆油润良好,无锈蚀。

3.13转辙机动作杆与锁闭杆、连接杆在一条直线上,锁闭杆与锁框不别劲。

3.14锁钩锁闭良好,不别劲。

锁钩、锁钩连接轴、锁闭杆及锁闭铁应保持清洁、油润,无锈蚀,锁钩与锁钩连接轴横向滑动良好,机外各部注油、润滑。

4.作业材料、工具:5.检修作业程序:6.作业安全注意事项:6.1驻站防护员上岗时,应佩戴防护员臂章,严禁从事与防护无关的其他工作。

驻站防护员应在室外作业人员出发前到岗,并与安全防护员和作业人员试验通信工具良好,防护员在上道作业前应相互校核时钟。

作业人员出发后应随时预报列车运行情况,确保作业人员途中安全。

6.2驻站防护员在担当值台防护期间,必须掌握室外各组作业地点和内容,应随时与车站值班员保持联系,准确掌握列车运行情况,及时向安全防护员和作业人员预告(三预告)列车邻站闭塞、邻站出发和列车达到距作业点规定的防护距离。

当列车到达距作业点规定的防护距离时,立即通知安全防护员要求作业人员下道避车,在列车通过作业点前仍需随时向安全防护员和作业人员通报列车运行情况。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。



使用卷尺测量岔枕位置及间距偏差,使 局
用宽度尺测量限位器两侧间隙偏差。

人工巡查道岔各部位联结零件状态是 否完好、各标识是否清晰。
人员撤出栅栏外,同时清点确认材料工 具齐全。作业负责人通知现场防护员撤 除防护后,通知驻站(所)联络员办理 开通线路手续。
正确
不正确
位 置 不 正 确
钢 板 尺 检 查
短心轨、心轨轨底与台板、心轨轨腰与
顶铁、叉跟尖轨轨腰与顶铁间隙。



用尖轨降低值测量仪检查尖轨相对基


本轨、心轨各控制断面相对翼轨降低。 正

值。 使用卡钳、钢板尺测量转辙器部分最小

轮缘槽、尖轨、心轨各牵引点处开口值。
使用钢轨轮廓仪测量顶面轮廓,使用扭
力扳手检查各螺栓扭矩,使用准直仪测
量道岔纵向位移。
位 置 错 误
气 泡 不 居 中
安全风险提示
1. 按规定设置驻站(所)联络员与现场防护员,按规定登销记。 2. 作业负责人接收并确认调度命令后,组织作业人员按照调度命令时间节点进入作 业门并及时锁闭。上道要严格执行“一停、二看、三通过”和 “手比、眼看、口呼” 制度。 3. 暂时不用的工机具放在安全地点,严禁放在道心。 4.作业人员按规定穿戴、使用劳动保护用品,人员和工(机)具与接触网必须保持 2m 以上距离。 5. 使用的工(机)具必须粘贴反光标记,且禁止带病上道。严格执行工、机具使用 相关规定,杜绝造成人身伤害。 6. 需扳动道岔进行检查确认时,扳动前与驻站联络员做好确认。




1. 查照间隔(心轨工作边至护轨头部外侧的距离)不得小于 1391 mm,护轨轮缘槽 宽度为 42mm,容许误差为-1~+3mm,斥离尖轨非工作边与基本轨工作边的最小 距离不小于 63mm。 2. 尖轨尖端与基本轨或可动心轨尖端与翼轨间隙不应大于 1mm,短心轨与叉跟尖轨 尖端间隙不应大于 1.5mm。 3. 闭合状态下,辊轮与尖轨轨底边缘间的空隙应为 1~2mm;辊轮顶面应高于滑床 台上表面 1~3mm。 4. 道岔扣件系统安装与调整应符合铺设图要求,各零部件应保持齐全,作用良好。 其中岔枕螺栓 300N·m,T 型螺栓(Skl12 弹条)180 ~ 250N·m,限位器、间隔铁、 顶铁螺栓为 1000N·m。 5. 防跳限位装置与斥离尖轨(标准开口)间隙应为 3~5mm,尖轨防跳顶铁与密贴 尖轨间隙应为 2~4mm,心轨防跳顶铁、卡铁、间隔铁与心轨间隙应为 2~4mm。
机具齐全良好。


作业责人接收并确认调度命令。通信良 确

好,安排上道作业。
使用道尺测量道岔各部位几何尺寸
使用弦线、钢板尺测量方向、高低。使
用支距尺测量道岔导曲线支距。

尺 使用塞尺检查尖轨与基本轨、尖轨与基 检 本轨间顶铁、尖轨轨底与滑床台、尖轨 查 轨底和辊轮及滑床台间隙。
使用塞尺检查心轨和翼轨、叉跟尖轨与

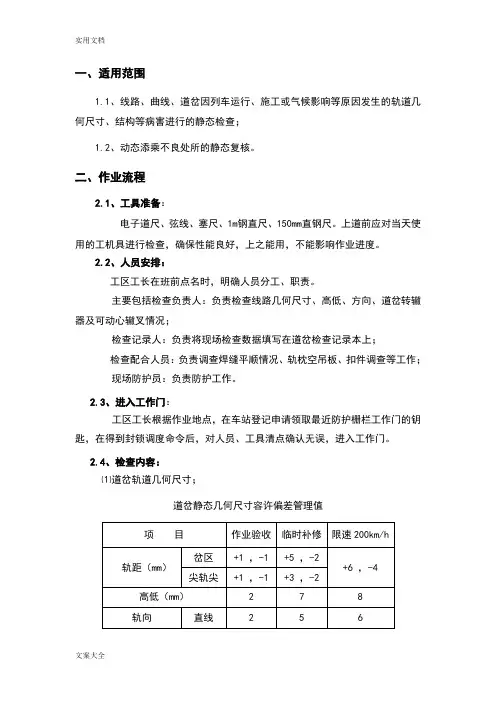

道岔检查作业指导书
作业内容:检查道岔几何尺寸及结构检查。
适用范围:适用于道岔检查作业;天窗点内作业。



工具材料:照明灯、轨距尺、支距尺、方尺、卷尺、塞尺、

游标卡尺、卡钳、弦绳、扭矩扳手、钢轨轮廓测量仪、尖
轨降低值测量仪、钢轨温度计、检查锤、钢板尺等。

作 业
提前确认准备情况,确认人员到位,工 置
