小区有线电视系统设计
住宅小区有线电视系统的设计
住宅小区有线电视系统的设计住宅小区有线电视系统设计一、系统方案总述本次有线电视系统的设计属于常用的典型模式。
信号源部分、前端系统部分、干线传输系统部分、用户分配系统组成。
系统要接收6频道开路信号、两颗卫星个四路卫星信号和三套自办节目。
系统采用邻频传输，邻频传输使系统频道容量大、稳定性高、非线性失真小，前端系统主要各种接收天线、调制器、解调、多路射频信号混合器组成。
传输系统部分采用光缆电缆混合传输的HFC传输方式，干线部分光缆传输信号，分配网络部分电缆进行传输信号。
这种分配方式传输的信号质量高、成本相对较低，是有线电视网络发展的主流。
分配部分采用分配-分配，分配-分支混合的分配方式。
另外每年夏季，于雷雨较多，气候异常，是有线电视系统发生故障的高峰季节。
雷电对有线电视系统的危害十分强烈，所以防雷、避雷与接地问题，就成了有线电视系统设计不可忽略的重要问题。
本系统就如何做好相关网络的防雷措施也有所说明。
二、前段系统设计与相关设备选择有线电视前端系统是有线电视的核心，它的前面作为节目信号源，它的后面则是干线传输部分和用户分配系统。
前端系统的任务就是接收和提供多路电视信号及其他各种非电视信号，并将这些信号进行相应处理混合成一路信号送给干线传输系统进行传输。
前端系统设计的好坏直接影响用户端信号的高低。
本系统前端设计配置图如下图1-1所示：图1-1- 1 -住宅小区有线电视系统设计前端设备选择本系统的前段部分设备有：卫星接收天线、功分器、馈线、解调器、调制器、多路信号混合器、分配器。
初选设备如下：4频道天线：V4LH5T 8 频道天线：V8LH12T 10频道天线：V10LH12T 19频道天线：U20LH17T 35频道天线：U20LH17T 40频道天线：U20LH17T 调制器：STX-199 馈线：SYWV-75-12 高发泡电缆多路信号混合器：E2400 插入损耗：20+/1 解调器TD-1(NEXUS) 型号、公输入频率输入电平噪声系数视频信噪输出电平输出电平司范围/dBuV 比/dB /Vpp /dBm M/HZ TD-1 5~980 35~90 6~10 5 5Vpp +/-150 前端系统技术参数的设计：天线特征参数见表1-2 接收频道振子数输入阻抗增益噪声系数V4LH5T 4CH 5 75 +/-1 8 V8LH12T 8CH 12 75 (~10)+/-1 8 V10LH12T 10CH 12 75 11+/-18 U20LH17T 19~21CH 17 75 16+/-1 8 个频道输出电平与载噪比计算设天线到前端距离为100m，各天线输出电平的估算如下： 4频道载波频率为，λ1=C/f=3x108/=- 2 -住宅小区有线电视系统设计馈线衰减常数为a1=a'*(√f1/√f')= dB/100m(a'= f'=83) 同理计算如下：8频道载波频率为，λ2=C/f=3x108/= 馈线衰减常数为a=/100m10频道载波频率为，λ3=C/f=3x108/= 馈线衰减常数为a=/100m19频道载波频率为，λ4=C/f=3x108/= 馈线衰减常数为a= dB/100m35频道载波频率为，λ5=C/f=3x108/= 馈线衰减常数为a= dB/100m40频道载波频率为，λ6=C/f=3x108/= 馈线衰减常数为a=/100m 设计要求4频道接收场强 75dB V4LH5T 天线增益： 4频道输出电平：u=E+G+20Lgλ1-LA4频道：f=，电缆长度10m，天线选用V4LH5T ,G= 计算得4频道输出电平： U4=E+G+20Lgλ1-18=75++=同理计算8频道到40频道的输出电平：U8= U10= U19= U35= U40= 载噪比估算以4频道为例：C/N4== -8dB -= 同理既得8频道到40频道的载噪比：C/N8= C/N10= C/N19= C/N35= dB C/N40= 校验前端设备上面可得4、8、10、19、35、40频道的输出电平范围是~ 解调器TD-1(NEXUS)的输入电平范围是35~90dB ，满足要求可以选用。
住宅小区有线电视系统设计说明
课程设计任务书题目住宅小区有线电视系统设计 _______ 学院（部） _______ 电子与控制工程学院___________ 专业___________ 电气工程及其自动化__________ 班级_______________ 32040902 ___________________ 学生姓名_______________________________学号________________________________________6月11日至6月17日共1周指导教师（签字）孔丽系主任（签字） ____________目录一、设计任务书 ..................... 1.............二、CATV系统设计方案概述............... 2 •••三、前端系统设备的选择与设计 ............ 4・・1、前端设备初选..................... 5.........2、国家标准分配给各系统的指标............. 5 -3、电缆性能参数各频道输出电平计算 (5)4、载噪比估算..................... 7...........四、光缆传输系统设备选择与设计 .............••1、设光缆传输系统设备初选.............. 8 ••2、各种设备技术参数与选择依据........... 8 •3、光缆传输系统电平计算................ 9 •••五、用户分配系统的设计 ................ 10・・・，1、用户分配系统的分配形式.............. 10 • •2、用户分配系统设备初选................ 10- • •3、用户电平计算................... 11 ..........六、温度变化对电平的影响 ................ 15 • •七、天线的防雷设计 ................... 16 .......... 参考文献 .......................... 16 ..........................」、设计任务书、设计内容及要求1. 确定系统模式和网络结构形式。
小区有线电视系统
第1章 CATV技术方案设计1.1 技术方案设计原则和标准1.1.1 设计原则网络带宽：5～750 MHz。
传输特性：双向传输。
接收质量：有线电视接收质量是有线电视网络建设最为关心的问题，按国家GB-6510标准规定，接收点的信号电平应在57～83dB之间，载噪比大于43 dB，即图像客观评价质量达到国家标准4分以上要求。
稳定性和安全性：这是有线电视网络建设最关心的问题，只有安全稳定运行的网络，才能确保有线电视终端的接收质量，网络的技术先进性是网络高性能的保证和基础，也是未来有线电视网络节目增容的保障，还可有效地减少使用人员和维护人员的麻烦。
通过建成的有线电视网络可传输有线电视台传送的电视节目和调频立体声节目。
1.1.2 有线电视系统设计依据1）【GB8898】《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》2）【GB6510】《30MHz～1GHz声音和电视信号的电缆分配系统》3）【GY106-92】《有线电视广播系统技术规范》4）《民用建筑电缆电视系统工程技术规范》5）【GB6510-86】《声音和电视信号的电缆分配系统》6）【GB50200】《有线电视系统工程技术规范》7）【GY/T121】《有线电视系统测量方法》8）广电部“关于有线电视现阶段网络技术体制的意见”1.2 有线电视系统的构成有线电视一般是由天线、前端、干线传输和用户分配网络几个部分构成。
天线系统的主要功能是接收无线电波，并将接收到的高频电视信号馈送给前端系统。
天线系统处于整个有线电视系统的最前端，它对最终用户接收到的图像质量有非常重要的影响。
前端设备位于天线和干线传输网络之间，它的主要功能是将来自天线的高频电视信号和电视台自己开办节目的电视信号进行必要的处理，比如滤波、调制、频率转换等,然后对所有这些高频电视信号进行混合并将混合后的信号发送到用户分配网络。
如果把整个有线电视传输系统比作一颗树的话，那么干线网络相当树干，而用户分配网络相当于枝叶茂盛的树枝，而普通用户的电视机相当于一片一片树叶。

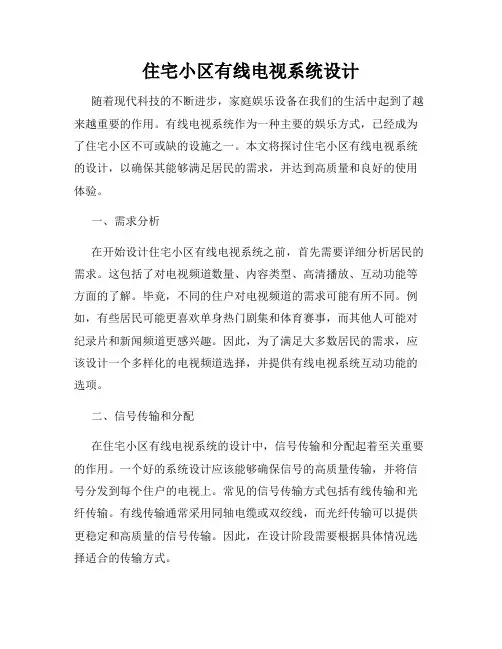

住宅小区有线电视系统设计
住宅小区有线电视系统设计随着现代科技的不断进步，家庭娱乐设备在我们的生活中起到了越来越重要的作用。
有线电视系统作为一种主要的娱乐方式，已经成为了住宅小区不可或缺的设施之一。
本文将探讨住宅小区有线电视系统的设计，以确保其能够满足居民的需求，并达到高质量和良好的使用体验。
一、需求分析在开始设计住宅小区有线电视系统之前，首先需要详细分析居民的需求。
这包括了对电视频道数量、内容类型、高清播放、互动功能等方面的了解。
毕竟，不同的住户对电视频道的需求可能有所不同。
例如，有些居民可能更喜欢单身热门剧集和体育赛事，而其他人可能对纪录片和新闻频道更感兴趣。
因此，为了满足大多数居民的需求，应该设计一个多样化的电视频道选择，并提供有线电视系统互动功能的选项。
二、信号传输和分配在住宅小区有线电视系统的设计中，信号传输和分配起着至关重要的作用。
一个好的系统设计应该能够确保信号的高质量传输，并将信号分发到每个住户的电视上。
常见的信号传输方式包括有线传输和光纤传输。
有线传输通常采用同轴电缆或双绞线，而光纤传输可以提供更稳定和高质量的信号传输。
因此，在设计阶段需要根据具体情况选择适合的传输方式。
分配器的设计也是一个关键问题。
对于较小的住宅小区，可以选择单一的信号分配器来实现信号的分发。
然而，对于较大的住宅小区，可能需要使用多个分配器来确保信号的有效分发到每个住户的电视上。
此外，还需要考虑信号的放大和增强，以确保信号质量不受干扰。
三、设备选择和安装为了实现一个高质量的有线电视系统，必须选择适当的设备。
在选择设备时，需要考虑设备的功能、稳定性、兼容性和品质等因素。
主要的设备包括信号源、信号分配器、放大器和电视机等。
这些设备应该互相匹配，并且能够满足住宅小区的需求。
另外，设备的安装也是非常重要的。
设备的摆放位置和布线需遵循一定的规范和标准，以确保系统的正常运行和维护。
同时，设备的安装还需要考虑住户的使用便利性和美观度。
四、维护和管理一个良好的有线电视系统设计不仅考虑到了初期的建设，还需要考虑到长期的维护和管理。
有线电视系统设计方案
有线电视系统设计方案一、引言有线电视系统设计方案是为了满足用户需求并提供高质量的电视节目内容，使用户能够享受到丰富多样的电视娱乐和信息服务。
本文将介绍一个完整的有线电视系统设计方案，包括系统架构、信号传输、内容分发和用户终端等方面。
二、系统架构1. 总体架构有线电视系统采用分布式架构，包括总控中心、传输网和用户终端。
总控中心负责节目的采集、编码、内容分发和系统监控等功能，传输网负责信号的传输，用户终端负责接收和解码电视信号。
2. 总控中心总控中心由服务器、编码设备、流媒体服务器等组成。
服务器用于存储和管理节目内容，编码设备负责对节目进行压缩编码，流媒体服务器负责将节目流发送到传输网上。
3. 传输网传输网由光纤、同轴电缆和配线箱等组成。
光纤用于长距离传输，同轴电缆用于短距离传输，配线箱用于接入用户终端。
4. 用户终端用户终端包括机顶盒、电视机和配件等。
机顶盒用于接收和解码电视信号，电视机用于显示电视节目，配件用于提供用户互动服务。
三、信号传输1. 信号源采集信号源采集包括卫星接收、有线节目源和自制节目等。
卫星接收需要安装卫星天线并利用卫星接收器接收信号，有线节目源直接从运营商获取，自制节目则需要配备专用的摄像设备。
2. 信号传输方式有线电视系统采用混合传输方式，即光纤和同轴电缆相结合。
光纤用于长距离传输，同轴电缆用于短距离传输，以保证信号传输的稳定性和高质量。
3. 信号处理信号处理包括信号调制、编码和封装等。
信号调制将数字信号转换成模拟信号，编码将信号进行压缩编码以减小传输带宽，封装将信号打包成数据流进行传输。
四、内容分发1. 节目管理节目管理包括节目采集、编辑、制作和存储等。
节目采集负责从信号源中采集节目内容，编辑负责对节目内容进行剪辑和整理，制作负责对节目进行特效和字幕等处理，存储负责将节目保存到服务器中。
2. 节目分发节目分发采用流媒体技术，将节目内容分发到用户终端。
流媒体服务器通过组播的方式将节目流发送到传输网上，并通过广播控制协议将节目信息传给用户终端。
小区有线电视工程的设计要点
小区有线电视工程的设计要点小区有线电视工程的现状随着经济技术的不断延伸，我国有线电视网的发展取得了一系列进步，实现了从单一的广播电视传输到网络双向的过渡传输。
目前来说，有线网络是社会反响不错的支持高速视频业务的宽带网络，但其属于单向网络的范围，其具有的潜在能力需要进一步进行挖掘。
随着相关技术的发展，深化了有线电视的双向化以及数字化发展，与此同时，伴随着城市住宅的进一步智能化发展，对有线电视设施的要求越来越高，虽然有线电视目前取得了一系列成就，但是与此同时，城市住宅小区有线电视显露出来的问题越来越多，这些问题如果不能得到很好的解决，就会影响有线电视的相关业务的进一步扩宽与升值，并且也有可能出现对基础设施的重复投资，造成资源的浪费。
当前小区有线电视工程的不足原有的城市住宅小区有线电视工程还存在着不少问题,主要体现在以下几各方面。
1.在我国许多的中小规模城市中，有一部分旧住宅小区没有进行合理规划，在建设的时候没有进行地埋管道的铺设，其明装外线到处可见，这不仅影响了楼房的外观而且也不符合现代化智能小区建设的需要。
2.虽然这几年新建的小区进行了一系列有线电视工程设备的完善，有的也铺设了地埋管道，但是由于缺乏有线电视设施的施工图纸，给小区日常维修管理工作造成了很大困扰。
有的管路铺设也存在不合理之处，缺少管理路由图以及相关设施的安装位置图，导致小区维修管理存在困难。
3.有的小区安装了管路，但是却是多用通道，与网通或者电信共用。
有的地方甚至和自来水管道或者煤气管道共用，这样很容易挫伤受潮腐蚀，发生故障的机率大大增多，并且维修也比较困难。
4.用户的入户电缆颜色单一，非黑即白也没有编号，辨别起来异常困难不利于用户日常的管理工作。
5.一些城市的旧楼线路多由楼房外墙引入，线路长期暴露电缆老化严重，并且这些老楼用户依然使用闭路系统的有线电视，给维修管理带来极大困难。
6.一般用户室内设计的用户终端只有一个，对于室内管道并没有统一规定与要求，因此用户室内随意增设终端现象严重，甚至有些用户室内安装了两个甚至更多终端，这不仅易导致故障发生，并且一旦出现问题，维修也很麻烦，也不利于以后电视增值业务的开展。
住宅小区有线电视网络设计与建设
以星形分配的方式入楼， 网络比较简单， 主要有 以 下几方面特点： （） １系统可靠性 高： 采用光工作站直接带用户， 网络结构简 单 ， 电点减少 ， 供 无其他有源部分 ， 电缆部分以星形分配方式进
４１小区室外有线电视 管网设计 ． 室外有线 电视管网由设备井 、 地面箱、 手孔井、 地下管道和 引上管组成 。室外有线 电视管 网必须与小区外有线 电视干线
（） １光分路器应安装在室外设备箱内或是小区专门的弱电间内。 和公共建筑、 住宅楼的进户管网相连通； 管道尽可能走直线 ， 沿 （） ２ 光机应安装在楼栋弱 电间或者电井内， 这样不仅安全 道路或楼栋走 向平行敷设 ， 井与井之 间最大距离为 １０米， ｏ 在
（） ２ 小区 内光 电缆采用架空敷 设， 光站和网络中的器件 都 高度在 ２米左右 ， 在考虑 安全的同 面 ： １ 干线电缆和放大器等器件 陈ｆ老化 ， （） １ ３ 造成网络工作不 应安装在住宅楼 的墙壁上 ， 展 开， 这种组 网方式 的弊端也越来越 明显， 主要有 以下几个方
稳定和维护量越来越大；２ 数字 电视和互动 电视等新业务无 时 也 要 方便 安装 和 维 护 。 （） （ ） 有 的 箱 体 和有 源 器 件 都 必须 做 到 可 靠 接 地 。 ３所 法正常传输 ， 无法满足新形势下网络的发展需求 。因此 ， 这种 组 网方 式 在 城 区 已经 慢慢 淘 汰 掉 了 。
设计和建设， 通过 多种布网方式的比较 ， 选择适合 自己业务发展 的布 网方式。
关 键 词 ：住 宅 小 区有 线 电视 网络 中 图分 类号 ： Ｎ９ Ｔ １ 文 献 标识 码 ：Ａ
小区有线电视系统方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：小区有线电视系统方案# 小区有线电视系统方案## 概述小区有线电视系统是指在小区内建设有线电视网络，为居民提供高质量的电视信号和多种电视频道选择。
本文档旨在提出一种小区有线电视系统的方案。
## 方案组成小区有线电视系统主要由以下组件组成：1. 天线接收系统2. 信号调理系统3. 信号分配系统4. 用户接入系统5. 信号放大系统6. 电视节目源下面将详细介绍每个组件的功能和作用。
### 1. 天线接收系统天线接收系统是小区有线电视系统的初始接收点，它能够接收到电视信号，如卫星信号、地面数字电视信号等。
天线接收系统通常由天线、卫星接收器、地面数字电视接收器等设备组成。
### 2. 信号调理系统信号调理系统负责对接收到的信号进行调理和处理，以确保信号的稳定和高质量传输。
该系统包括信号解调器、解编码器和信号转换器等设备，可以将不同格式的信号转换为统一的标准信号。
### 3. 信号分配系统信号分配系统将调理好的信号分发到小区内的各个建筑物和单元，以满足居民的需求。
该系统通常包括信号分配器、光纤或同轴电缆等传输介质以及配套的信号分配设备。
### 4. 用户接入系统用户接入系统是小区内居民接入有线电视系统的关键环节，它提供了居民与有线电视系统之间的接口。
用户接入系统包括机顶盒、智能电视和其他终端设备，通过这些设备，居民可以选择和观看各种电视频道，并享受高清、流畅的电视体验。
### 5. 信号放大系统信号放大系统用于增强信号的强度和质量，确保信号在传输过程中不因信号衰减而导致质量下降。
该系统通常由放大器、衰减器等设备组成，可根据实际情况调整信号的输出功率。
### 6. 电视节目源电视节目源是小区有线电视系统中的核心内容，它决定了居民可以观看到哪些电视频道和节目。
电视节目源可以包括卫星电视频道、地面数字电视频道、互联网电视平台等，可以根据用户需求定制不同的电视节目源。
浅谈小区有线电视网络传输系统的设计
1 前言云南省会泽县是国家级贫困县，广电事业的发展相对落后。
随着经济的发展，县城里新建的住宅区越来越多。
广电技术人员应该掌握基本的设计知识和设计理念，为小区用户打造出优质、稳定的网络系统。
烟厂小区占地460余亩，共有独体及连排式别墅700套，是目前会泽县占地面积最大、层次较高、设施较齐全的一个小区。
高标准的小区应配以高质量的传输网络，如何为烟厂小3.1 网络结构总体方案网络结构是整个系统的基础，网络结构的设计直接关系到整个网络的传输质量、业务拓展及运营服务质量。
目前，网络结构的设计已从电缆向光纤，从模拟向数字化、宽带化、智能化趋势发展。
网络拓扑结构主要分星形网、树形网及环形网，一个网络一般由多种网络结构组合而成，为达到较高的可靠性拟采用环形+星型网络拓扑结构，因要接入城区自愈环中，故机房应配备具有二选一光接收并且具有自动切换功能的光接收机和支持冗余环网拓扑结构的数据传输设备，从而实现来自顺方向及逆方向上信号的冗余。
环网光缆采用48芯光缆，以满足今后多业务需求。
根据实地情况，机房设于小区中较集中的综合楼内，同时考虑到今后这一区域的发展，在路口设一交接箱，以满足今后小区处用户的接入。
具体摘要：本文从实际出发，结合平时的工作经验，以新建的烟厂小区为例，详细介绍了在具有一定规模的小区中如何搭建优质可靠的CATV传输系统和数据接入系统。
关键词：HFC系统 环型网星形网 光节点 汇聚层 接入层54 . 责任编辑：李玉薇 邮箱：liyuwei@55. 责任编辑：李玉薇 邮箱：liyuwei@小区内共设光节点38个。
（4）由于全部光缆为地沟敷设，且距离相对较短，考虑到降低施工难度，同时又能达到最高的网络传输标准，所有光节点均用8芯光缆直接铺设至机房。
根据以上标准，绘制路由图如图3所示。
5 CATV 系统设计网络整体结构确定之后，就可以对CATV 及相应的数据业务系统进行设计。
目前虽然新产品层出不穷，但对于HFC 网络来说，网络结构确定之后对CATV 系统的设计变得较为容易。
住宅有线电视系统设计要点
课程设计报告题目住宅小区有线电视系统设计学院(部) 电子与控制工程学院专业电气工程及其自动化班级32041001学生姓名常欢学号3204100296 月17 日至 6 月23 日共 1 周指导教师(签字) 孔丽系主任(签字)1（一）任务书 (3)（二）系统概述 (5)1、卫星接收天线 (6)2、前端信号处理 (6)（三）设计说明及其计算 (7)（1）前端系统 (7)1、天线输出电平的估算 (7)2、混合器 (8)4、前端系统图 (8)5、前段部分总的C/N (9)（2）干线传输系统 (9)1、光缆传输系统的设备选择 (9)2、光缆传输系统： (11)3、光发射机参数整定与校验 (12)4、光接收机的参数整定 (12)5、干线传输部分总的C/N与载波组合三次差拍比CTB (12)（3）分配网络设计 (13)1、用户分配系统各点电平计算 (15)2、各点电平计算 (16)3、分配系统的载波复合三次差拍比CTB和载噪比C/N： (18)（四）技术指标检验 (18)（五）天线的防雷设计 (19)（六）课程设计心得体会 (19)（七）参考文献 (19)2（一）任务书一、设计内容及要求1．确定系统模式和网络结构形式。
2．前端系统距离A住宅小区约6km，距离B住宅小区约5km，接收6个频道的开路信号，两颗卫星各4路卫星信号和3套自办节目。
对前端设备进行选型、电平计算、技术指标计算。
3．传输分配系统设计，干线传输既可用同轴电缆也可用光缆；根据用户规模和分布情况，选择合理的分配网络，计算各点电平值、验算技术指标。
4．CATV系统防雷设计，主要考虑天线的和主干线的防雷设计。
3二、设计原始资料住宅小区楼群布局自己设计。
A小区有6层的多层建筑2栋，12层的点式建筑4栋；B小区是18层的高层建筑3栋。
6层的多层建筑为3单元、每单元每层3户，住宅楼外形15米×80米×25米；高层建筑为每层6户，外形30米×30米×42米，层间间距均为3米，各个楼间距自己设计。
小区有线电视系统方案
小区有线电视系统方案一、引言如今，随着现代科技的不断发展和普及，有线电视系统已经成为人们生活中重要的组成部分之一。
对于小区来说，搭建一个完善的有线电视系统可以提供高质量的电视频道，丰富居民的生活娱乐选择。
本文将介绍一种针对小区的有线电视系统方案，以满足居民的需求。
二、方案概述该有线电视系统方案由以下主要组成部分构成：1. 总体设计：根据小区的大小和居民数量，合理规划有线电视系统的布局。
应考虑到居民需求的多样性，将有线电视系统划分为多个频道，以提供不同种类的节目。
2. 信号采集与传输：通过专业的有线电视信号采集设备，将各种电视频道的信号进行采集，并通过光纤或同轴电缆传输到小区住户的电视机。
3. 信号解码与播放：居民通过自己的电视机接收到有线电视信号后，信号需要经过解码器进行解码，然后才能显示在电视机屏幕上。
同时，该方案支持高清和标清节目的播放，以提供更清晰的观看体验。
4. 用户终端设备：居民可以选择使用传统的有线电视机顶盒、数字电视机或者智能电视机等不同的终端设备来接收有线电视信号。
5. 服务管理系统：针对小区的有线电视系统，应配备完善的服务管理系统，方便居民进行频道订购、账单管理、故障报修等操作。
三、方案优势1. 多样化的节目选择：经过规划和布局的有线电视系统可以满足居民对于各种类型节目的需求，如新闻、体育、电影、儿童节目等。
2. 高清画质：方案支持高清和标清节目播放，可以提供更清晰、更逼真的画面质量，提升观看体验。
3. 稳定可靠的信号传输：使用优质的信号采集与传输设备，保证信号稳定可靠，减少信号丢失和干扰。
4. 灵活的用户终端选择：居民可以根据自己的需求和预算，选择适合自己的有线电视终端设备。
5. 完善的服务管理系统：通过配备服务管理系统，居民可以方便地进行频道订购、账单管理、故障报修等操作，提供便捷的服务体验。
四、操作流程1. 方案实施前，需要进行初步调研，了解小区居民对于有线电视系统的需求，并确定适合小区的方案。
小区有线电视方案
小区有线电视方案随着科技的不断发展和人们对娱乐需求的增加，有线电视成为了许多小区居民的首选娱乐方式。
小区有线电视方案是为满足居民对高质量电视节目的需求而设计的一项服务。
本文将探讨小区有线电视方案的实施和优势。
1. 引言电视作为最受欢迎的娱乐媒体之一，为人们提供了大量的电视节目和娱乐内容。
然而，传统的天线电视已经不能满足人们对高清电视节目的追求，而有线电视则提供了更多的频道和更丰富的内容。
小区有线电视方案的引入不仅可以提供更好的电视观看体验，还有助于提升小区的整体品质。
2. 小区有线电视方案的实施为了实施小区有线电视方案，需要以下步骤：2.1 设计网络结构小区有线电视方案需要一个有效的网络结构，以提供稳定的信号传输。
网络结构应考虑小区的规模和建筑布局，确保每个住户都能良好地接收信号。
2.2 安装设备在实施小区有线电视方案时，需要安装适当的设备。
这些设备包括信号接收器、频道选择器、信号分配器等。
安装设备时需要考虑信号接收的稳定性和信号的覆盖范围。
2.3 配置频道小区有线电视方案需要配置不同的频道，以满足不同居民的需求。
频道配置应根据居民的兴趣和喜好来进行调整，以提供广泛的电视节目选择。
3. 小区有线电视方案的优势小区有线电视方案具有以下优势：3.1 提供丰富的电视节目小区有线电视方案提供了大量的电视节目选择，包括新闻、体育、电影、娱乐等。
居民可以根据自己的喜好和兴趣选择观看的节目，满足不同居民的需求。
3.2 高清画质和良好的声音效果有线电视提供更高质量的画面和声音效果，使居民能够享受更好的观看和听觉体验。
高清画质和良好的声音效果提高了观看电视节目的乐趣。
3.3 提供优质的服务和技术支持小区有线电视方案提供优质的服务和技术支持，确保居民能够及时解决问题和获得帮助。
技术支持人员可以及时检修设备，并提供解决故障的指导。
4. 结论小区有线电视方案为居民提供了丰富多样的电视节目选择，提高了观看电视节目的体验。
新建公共建筑和住宅小区的有线电视外网设计
新建公共建筑和住宅小 区的有线 电视外 网设计
文／ 李 昭
电平 为 １ ０ ８ ｄ Ｂ￣ Ｖ（ ７ ５ ０ ＭＨ ｚ ）；
井 壁 需 预 埋 光 电缆 附着 的金 属 扁 铁 ，人 （ 手）
根据 目前城 市新 建公 共 建筑 和住 宅小区外 网建设 的 实际情况 ， 结合 工作 实践，给 出有 线 电视 外 网设计的方案。
ＢＥＲ＜１ ０ Ｅ・ １ ０ ； Ｍ ＥＲ＞３ ５ ｄ Ｂ；
孔上覆必须与街道标高取平 ，上覆 内应设钢筋 筐 ，厚 度大 于 １ ５ ０ ｍｍ。机 动车 或非 机动 车道 需设金属井盖 ，其它环境设非金属井盖 。井位
２地下 管网 （ 有线 电视部 分）
小 区 内地 下管 网情况 复杂 ，有线 电视 管 网与其它 管线 交叉的部分，应依据国家标准关 于有线 电视 网络 缆线管道与其它建筑物或管线
１ ． ２ 光 节 点 箱的 设 置
向要直，边缘要求整齐 ， 沟底要求平整无石块 。
４ ． １物 理 拓 扑 结 构
开挖 完成经验收后才能铺管 、回填 ，回填时先
填 ｌ Ｏ ｃ ｍ 细 土 ， 回填 后 夯 实 ， 余 土 宜 迅 速 运 离
光 节点 到楼 的 电缆 结 构： 以光 节 点为 中
心星型结构 ：
现场 ，恢 复路面 设施需保证长 时间不 下沉 。 室外 型光节 点箱 宜设在 建筑单体 的侧面 ， 其规格为 ８ ０ ０ ｍｍｘ ｌ Ｏ ０ ０ ｍｍｘ ４ Ｏ Ｏ ｍｍｆ 宽 Ｘ高 Ｘ
深１ ，其 水泥 基 座为 １ ０ ０ ０ ｍｍｘ ６ ０ ０ ｍｍｘ ６ ０ ０ ｍｍ （ 长 ×高 ×深 ）埋 深 ３ ０ ０ ｍｍ。 １ ． ３ 光 节 点 的 电源 为 保 证 电 源 可 靠 性 ， 宜 就 近 取 两 路 电 源
住宅有线电视系统设计
住宅有线电视系统设计一、引言二、系统拓扑结构设计1.发射端：发射端主要包括信号源、信号放大器和发射器等设备。
信号源可以是有线电视台的信号或卫星电视台的信号，通过信号放大器增强信号强度后，经过发射器传输到传输网中。
2.传输网：传输网是住宅有线电视系统的核心部分，主要负责信号传输和网络连接。
传输网可以采用同轴电缆、光纤等传输介质，通过信号分配器将信号传输到各个接收端。
3.接收端：接收端是住宅有线电视系统的最终接收设备，主要包括室内分配器和电视机等设备。
室内分配器将传输网中的信号分配到各个电视机上，使用户可以观看各种电视频道。
三、信号传输技术设计1.信号传输介质选择：在住宅有线电视系统中，信号传输介质可以选择同轴电缆、光纤等。
同轴电缆具有传输距离远、抗干扰能力强等优点，适用于传输频率较低的信号；而光纤传输速度快、抗干扰能力强，适用于传输高清信号等。
2.信号调制与解调技术：信号调制与解调技术主要用于将基带信号转换为调制信号进行传输，或将调制信号解调为基带信号进行显示。
目前常用的信号调制方式有模拟调制和数字调制，其中数字调制具有传输效率高、信号质量好等优点。
四、设备选型设计1.信号源：信号源可以选择有线电视台或卫星电视台，需要根据实际情况选择合适的信号源。
2.发射器：发射器负责将信号传输到传输网中，可以选择高性能、稳定性好的发射器设备。
3.信号放大器：信号放大器用于增强信号强度，可以选择具有良好信噪比、低功耗等特点的信号放大器。
4.传输介质：传输介质可以选择同轴电缆、光纤等，需要根据传输距离、信号质量等因素选择合适的传输介质。
5.接收设备：接收设备包括室内分配器、电视机等，需要选择与传输介质相匹配的接收设备。
五、总结通过对住宅有线电视系统的拓扑结构、信号传输技术和设备选型的设计，可以建立一个稳定、高质量的住宅有线电视系统，为用户提供优质的电视服务。
在设计过程中，需要根据实际情况选择合适的参数和设备，确保系统的稳定性和可靠性。
用户住宅有线电视线路的合理设计
用户住宅有线电视线路的合理设计2002年,第13期,类别:星网通讯发布时间：2004-10-21 10:43:13有线电视网络正向多媒体、数据传输等多功能方向发展，它已不再是单纯的提供电视节目的单一传输模式。
因此原来每户一个终端口的方式已不能适应用户的要求，而应根据客户的要求具体设计、分配。
下面结合图１所示的一套住宅，来谈一下住宅中有线电视线路的合理设计。
１．线路的结构有线电视线路拓扑结构通常有两种：一种是树形，另一种是星形。
而有线电视同轴电缆系统一般均采用树形结构，也就是采用分配－分支方式或分支－分支方式，因此住宅中也应采用树形结构方式。
将信号分配给各输出端口。
２．用户端口电平用户端口是连接用户电视机、微机等家电的端口；我市有线电视网络采用５５０ＭＨｚ邻频传输系统，其输出口输出电平一般设计在６７±４ｄＢμＶ。
系统输出口载波电平是基于彩色电视机的有效噪声灵敏度和自动增益控制范围而得出的，彩色电视机包括电缆电视接收机的输入电平范围为５５～８３ｄＢμＶ，如果输入信号电平低于５５ｄＢμＶ，使输入电视机的信噪比降低，电视机的自动增益控制不起控，导致电视图像出现雪花状干扰、无色等现象；但若大于８３ｄＢμＶ大多数电视机自动增益控制不了，使电视机内电路过载削波，电视机高频放大部分工作在非线性区，会使图像同步不稳定发生滚动，产生交调等干扰现象，因此用户端口电平既不能过高也不能过低。
３．线路器材的要求用户住宅是有线电视网络传输的最终输出口和服务对象。
因此，为保证各个输出口电平值、相互隔离度等技术指标，必须选用优质的有线电视专用器材，这样才能组成一个合格的传输系统。
４．器材的选用（１）同轴电缆线用户住宅电视信号传输线路的安装，一般应选用优质高物理发泡电缆（ＳＹＷＶ－７５－５型电缆），它克服了藕心电缆易进水和潮气而影响信号传输质量的缺点，它是现在市场上的主流产品，它在５５０ＭＨｚ时每百米对有线电视信号的衰减≤１５ｄＢμＶ。
有线电视系统设计方案
有线电视系统设计方案五月目录第一节系统概述 (3)第二节设计原则 (3)第三节设计根据 (4)第四节技术方案设计 (4)一、有线电视系统的构成 (4)二、系统指标分派 (9)三、重要设备技术参数 (11)第一节系统概述电视文化是绝大多数中国人的休闲文化，看电视已经成为城乡居民的重要休闲娱乐方式。
而有线电视信号可为千家万户的百姓传送高质量的电视信号，使人们尽情享有电视这一消闲娱乐资源，正因如此，有线电视接入社区、家庭、宿舍自然成为我国城乡居民对住宅提 的必备条件之一。
有线电视系统（Cable Antenna Television-CATV）是运用同轴电缆进行宽频传输的图像传输系统，也可在大楼内，通过节目源设备（录像机、影碟机、有线电视机顶盒等）播放的影视信号及来自本地有线电视网的电视信号，该系统通过同轴电缆分派网络将电视图像信号高质量地传送到楼层各顾客终端。
本设计在大楼每层对应房间设立电视点，约60个点。
采用860 MHz传输系统，为顾客终端传送高质量电视信号和优秀丰富的电视节目，为适应数字电视技术的发展及充足考虑到将来的扩充，将本系统设计成单向传输系统，并预留自办节目调频节目信道，以满足员工的休闲学习需要。
第二节设计原则在本有线电视网络系统设计时，我公司将根据国家有关有线电视系统建设施工的原则和规范进行总体设计，并遵照下列设计原则。
网络带宽： 860 MHz。
传输特性：单向传输。
接受质量：有线电视接受质量是有线电视网络建设最为关心的问题，按国家GB-6510 原则规定，接受点的信号电平满足68±4dB，载噪比不不大于 43 dB，即图像客观评价质量达成国标 4 分以上规定。
稳定性和安全性：这是有线电视网络建设最关心的问题，只有安全稳定运行的网络，才干确保有线电视终端的接受质量，网络的技术先进性是网络高性能的确保和基础，也是将来有线电视网络节目增容的保障，还可有效地减少使用人员和维护人员的麻烦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术指标：载噪比C/N44dB；CM≥46dB或CTB≥54dB；用户电平62—72dB。
气温变化量：±30℃； 常温20℃。
三、设计完成后提交的文件和图表
1．计算说明书部分
①CATV系统设计方案概述。
②前端各个频道电平计算、C/N计算。
③传输分配系统各主要点的电平计算（只计算系统最低和最高工作频率下的电平值）、用户电平计算（每个楼只计算一组电平）、C/N计算，CM或CTB计算。
35频道输出电平：
U0=82+17+20lg0.44-la-18=71.85dB
40频道接收场强72dB UQLH14T天线增益：9dB
40频道输出电平：
U0=72+9+20lg0.41-la-18=54.03 dB
40频道由于电平不到60所以选用天线放大器：TF03（20dB）根据其参数可知：
C/N=90-5-2.4=82.6dB
5.
总分配器选用佛山无线电二厂的3SP分配器
其技术参数：
插入损耗(max)/dB=6
频率：V~U
相互隔离度：18~35dB
卫星电视接收天线：SRA6000-4
3.
3.2.1
天线输出电平的计算：
假设馈线长度为20m，
4频道载波频率为77.25MHz，λ1=C/f=3x108/77.25x106=3.88m
馈线衰减常数为a=2.00dB/100m
8频道载波频率为184.25MHz，λ2=C/f=3x108/184.25x106=1.63m
输入口/输出口阻抗
75Ω
所以满足要求，设插入损耗为20dB，则混合器的输出电平为95dB。
3.2.3
由于天线放大器：TF03（20dB）根据其参数可知：
则前端的C/N=90-5-2.4=82.6Db
则前端的CM=60dB
3.4
第四章
4.1
一般的光缆传输系统主要由衰减器、光发射机(包括下行光发射机和上行光发射机)、光分支器、光缆、光接收机（包括下行光接收机和上行光接收机）、光中继站、光配线盒、光接线盒（熔接点）,由于前端距离分配网络4km，所以本系统只包括衰减器、光发射机、光缆、光接收机。
干线传输系统：目前我国有线电缆电视传播媒介主要有电缆传输、光缆传输和微波传输三种方式，在本系统中由于前段到用户距离为6km；若用电缆传输，衰减大，需要多个放大器串联，而放大器过多又会影响系统信号，所以不用电缆传输方式；若采用微波传输方式则成本太大，而此系统的用户少，不宜采用；而光缆传输系统简单且衰减小，古在此系统中采用光缆传输方式。
关键字：CATV邻频传输光纤
第一章
随着科技的不断发展，有线电视在人们的生活中越来越重要，特别是在我国经济不断向前发展的情况下，伴随三网合一的不断推进，有线电视的发展将更加迅速。因此有线电视系统的设计也越发显得重要，对技术的要求也越来越高。本系统详细介绍了小型有线电视系统的设计。
设计内容及要求：
一、设计内容及要求
每年夏季，由于雷雨较多，气候异常，是有线电视系统发生故障的高峰季节。雷电对有线电视系统的危害十分强烈，所以防雷、避雷与接地问题，就成了有线电视系统设计不可忽略的重要问题。本系统采用在天线金属杆的顶端加长两米作为避雷针。
整个CATV系统的总体方案如下图所示
第三章
3.1
馈线：SYWV-75-12高发泡电缆
4.2
（1）衰减器计算
前端输出的信号电平为95dB，而光发射机的输入电平为75~85dB，衰减量为10~20dB。
衰减器整定衰减量为20dB，忽略电缆传输损耗。所以有光发射机输入电平值为：
Ui=95-20=75dB，75≤Ui≤85dB，满足要求。
（2）光发射机输出功率的计算
对于一级光纤传输系统，输入光接收功率取值为-3dB。根据
4频道输出电平：
U0=75+6.8+20lg3.88-La-18=75.18dB
8频道接收场强65dB V8LH12T天线增益：8.5dB
8频道输出电平：
U0=65+8.5+20lg1.63-la-18=57.12dB
8频道由于电平不到60所以选用天线放大器：TF03（20dB）根据其参数可知：
C/N=90-5-2.4=82.6Db
1．确定系统模式和网络结构形式。
2．前端系统距离住宅小区约6km，接收6个频道的开路信号，两颗卫星各4路卫星信号和3套自办节目。对前端设备进行选型、电平计算、技术指标计算。
3．传输分配系统设计，干线传输既可用同轴电缆也可用光缆；根据用户规模和分布情况，选择合理的分配网络，计算各点电平值、验算技术指标。
CM=60dB
3.2.2
选择SRA6000-4型卫星天线，其主要参数如下：
工作频段
C波段
天线口径
6.0m
天线行式
铝板抛物面
频率范围（GHz）
3.7~4.2
增益（dB）
≥46
副瓣电平（dB波比
≤1.3
轴比
≤1.2
极化
圆极化/线极化任选
馈电方式
前馈
3.2.3
由于MIC-2003捷变型电视解调器输入电平范围为60—85dB，所以40频道的电平过低，需要天线放大器放大该频道电平。
4.3
干线传输部分总的C/N=- =49
干线传输部分总的CM=56dB
第五章
5.1
在分配网络中用到的电缆都为SYWV-75-12高发泡电缆。从光发送机出来的信号引致5号楼，在5号楼经三分配器分成三路，一路引致2号楼供给1至3号楼，一路引致5号楼供给4至6号楼，一路引致8号楼供给7至10号楼，考虑到楼间距离和楼本身宽度，为了计算方便设同轴电缆长度均为100米。在2号楼经三分配器分成三路，考虑到楼间距离和楼本身宽度，为了计算方便每路经150米同轴电缆分别供给1,2,3号楼；到了1号楼，再经过三分配器非为三路供给各个单元。到了各个单元的每一层再经二分支器分配给各个用户。从5号楼供给4,5,6号楼也援用上述方案。在8号楼经四分配器分为四路，再经200米同轴电缆分配给7,8,9,10号楼，到了各楼再经二分配器分为两路，分别供给1至6层和7至12层；到了各层，先经二分支器分出两路，每路再经三分配器分为三路供给每个用户。其分配网络如下：
选择依据：在光纤传输的三个波长中，850nm波长损耗较大，不宜在有线电视系统中使用；1310nm波长损耗较低，色散最小，价格也比较便宜；1550nm波长损耗最小，可以采用光纤放大器进行中继放大，应用于远距离传输，色散较大，价格较高，现有技术不是很成熟。在本系统中由于传输距离较小，所以选用1310nm光波长进行传输。
(2)光发射机MIC-0T-860I的参数如下：
(3)光接收机MIC-OR-860BR-2的主要参数如下：
(4)光缆GYTG-Z-1
工作波长：1310，1550nm
应用：架空或管道都可以，在这里考虑到环境美观问题选用管道
使用温度/℃：-30℃~+50℃
光纤芯数：2~8
结构特征：刚带纵包铠装
损耗常数/(dB/km)：0.35，0.40，0.50.
课程设计报告书
题目住宅小区有线电视系统设计
学院(部)电子与控制工程学院
专业电气工程及其自动化
班级32040901
学生姓名蒋秋华
学号**********
6月4日至6月10日共1周
指导教师(签字)孔丽
系主任(签字)
摘要
此CATV系统采用邻频传输方式；系统前端所用器件主要有：电视天线，天线放大器，卫星接收天线，解调器，调制器，24路混合器。传输系统采用的是光纤传输主要器件有：光发射机，光纤，光接收机。用户分配系统主要用电缆进行分配传输，主要器件有分配器，分支器，线路放大器，把信号传递到各家各户，从而实现了设计题目的要求。系统卫星电视节目数量：6套本地开路电视节目，8套卫星电视信号以及3套自办节目。
4．CATV系统的防雷设计，主要考虑天线的和主干线的防雷设计。
二、设计原始资料
住宅小区楼群示意图如图所示。
1—6号楼是6层3单元、每单元每层2户的住宅楼，外形15米×80米×25米；7—10号楼是12层、每层6户的小高层住宅楼，外形30米×30米×42米，层间间距均为3米，各个楼间距约80米。
开路信号接收4、8、10、19、35、40频道，接收场强分别为75、65、78、86、82、72dB。
④温度变化对用户电平的影响（只计算最长户外电缆的影响）。
⑤天线的防雷设计。
2．图纸部分：
CATV系统图
四、进程安排
1．参考资料查阅。
2．CATV系统方案设计。
3．绘制系统图。
4．系统各个部分的设计计算。
第二章
有线电视系统的设计主要有前端系统、干线传输系统和用户分配系统三大部分。
前端系统：本有线电视系统采用邻频传输，采用邻频传输使系统频道容量大、稳定性高、非线性失真小，邻频前端系统主要由各种接收天线、调制器、解调器、多路射频信号混合器组成。
对于1310nm，光纤衰减系数α=0.4dB/km
光纤长度D=6km
所以，光链路损耗：
Z=0.4x6+1+0.5+1=5.9dBmW
其中1为光接收机的输入功率，0.4x6光纤损耗，1为裕量损耗，0.5为光接头损耗。由于光发射机的输出功率范围是4~20mW，而光链路损耗；所以设置光发射机的输出功率：P=6mW
