2012年广东广州中考物理试卷(图片版无答案)
2012年广东省中考物理试卷
2012年广东省中考物理试卷2012年广东省中考物理试卷一.单项选择题(本大题7小题,每小题3分,共21分)1.以下微观粒子按空间尺度由大到小排序正确的是()A.质子原子核原子B.原子原子核质子C.原子核质子原子D.原子质子原子核2.一瓶矿泉水放入冰箱结冰后,下列物理量不发生改变的是()A.质量B.温度C.内能D.密度3.图中的四个实例,目的是为了减小摩擦的是()4.图中小磁针的指向正确的是()5.在同一架钢琴上,弹奏C调“3(mi)”和“1(dou)”这两个音,以下说法正确的是()A.音色一定不同B.音调一定不同C.响度一定不同D.音调、音色和响度都不同6.2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家.石墨烯由一层碳原子组成,它是目前世界上最薄、最坚硬的纳米材料,它的熔点超过2000℃,它具有优良的导电性和导热性等属性.可以预见,石墨烯未来的应用将相当广阔.根据石墨烯的属性,你认为石墨烯不能用来制成()A.隧道掘进机的钻头B.炒菜锅C.高压输电线D.家用保险丝7.广告公司在拍摄水果广告时,为了追求某种艺术效果,在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉.站在旁边的摄影师将看到()A.苹果呈黑色,瓷盘呈白色,香蕉呈黑色B.苹果呈红色,瓷盘呈黑色,香蕉呈黑色C.苹果呈黑色,瓷盘呈红色,香蕉呈红色D.苹果呈红色,瓷盘呈红色,香蕉呈黑色二、填空题(本大题7小题,每空1分,共21分)A.鞋底的花纹B.浴室脚垫做得凹凸不平C.在合页轴上加润滑油D.矿泉水瓶盖上的条纹A B C D三、作图题(共8分)15.(1)画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图.(2)如图2,杠杆OB可绕O点转动,在力F的作用下在水平位置平衡,画出力F的力臂L.(3)画出图3中人射光线AO的反射光线.(4)根据图4中光的传播方向,在虚线框内画上凸透镜或凹透镜.(5)声控开关在接收到一定响度的声音时会自动闭合一段时间.某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进人,灯泡都能接通电源发光.请按题意将图5的电路连.四、实验题(本大题3小题,共19分)五、16.如图1用刻度尺测量一物体的宽度,该刻度尺的分度值是,物体的宽度是cm.(2)如图2,电能表的示数为度;在某段时间内转盘转过1000转,表示此段时间内用了度电.(3)如图3的电压表,若选0~3Ⅴ的量程,读数为Ⅴ;若选0~15Ⅴ的量程,读数为Ⅴ.17.如图,底面积为80cm2的圆筒形容器内装有适量的水,放在水平桌面上;底面积为60cm2、高为12cm 的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下.小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时(水没有溢出容器),弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系.(不计细线重,g取10N/kg)(1)除图中的器材外,还需要的测量工具是.(2)小王从圆柱体接触水面至接触容器底之前,分别记下h和F,并将测量的结果填写在下面的表格中.实验次1 2 3 4 5 6 7 8 9序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据,在图中的方格纸中画出F与h关系的图象.②分析表中数据、观察图象,可以得出结论:在物体A没有浸没之前,当h增大时,弹簧测力计的示数F ;在物体A浸没后,当增大h时,弹簧测力计的示数F .(均选填“增大”、“减小”或“不变”)③从表格中可知:在做次序3的实验时,物体A受到的浮力为N.(3)物体A在容器内浸没后与未放人物体A前比较,水对容器底产生的压强增加了Pa.18.在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材有:电源(电压恒为4.5Ⅴ),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”),导线若干.(1)请根据图甲的电路图用笔画线将图乙实物图连接完整(注意电流表的量程选择).(2)小李实验时,在c、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表的示数为1.5Ⅴ,并记下相应的电流值;再改接10Ω的电阻,此时滑片P应向(选填“E”或“F”)端移动,小李移动变阻器滑片P的目的是:.(3)小李为完成用四个定值电阻进行实验,他应选择的滑动变阻器规格是.他这样选择的理由是:.五、计算题(本大题2小题,共13分)19.如图,小王站在高3m、长6m的斜面上,将重200N的木箱沿斜面匀速从底端拉上顶端,拉力大小恒为120N,所花时间是10s.求:(1)木箱A沿斜面方向的运动速度.(2)小王对木箱做功的功率.(3)斜面的机械效率.20.某保温电热水壶电路如图,S是温控开关,R1为加热器.当开关S接到a时,电热水壶处于加热状态,此时通过电热水壶的电流是5A;当水烧开时,开关S自动切换到b,电热水壶处于保温状态,此时电热水壶的电功率为165W.(不考虑温度对电阻阻值的影响),求:(1)加热电阻R1的阻值是多大?(2)在保温状态下,通过电阻R2的电流是多少?\六、综合能力题(本大题3小题,共18分)21.小王用凸透镜、蜡烛、光屏和光具座等器材,探究凸透镜成像的规律.实验桌上现有A、B两个凸透镜,其中凸透镜A的焦距为50cm,凸透镜B的焦距为10cm.光具座上标尺的刻度范围如图.(1)小王想探究凸透镜成像的规律,应选用凸透镜(选填“A’’或“B”).(2)小王在图中的光具座上,不断改变蜡烛与透镜间的距离,并移动光屏进行实验,所获得的实验数据如表所示.分析实验数据可知:实验次序物体到凸透镜的距离u/cm光屏上像到凸透镜的距离v/cm光屏上像的大小1 60 12 缩小2 30 15 缩小3 20 20 等大4 15 30 放大5 12 60 放大①从实验次序2、3、4可以看出,当成实像时,物体到凸透镜的距离越短,光屏上像的大小就越;②同一凸透镜,成实像时,像距v随物距u的增大而.(3)你认为小王同学的实验过程是否全面?请提出你的看法(只需写出一种).答:.22.某校科技小组的同学们用PTC元件(即半导体陶瓷材料)制作了一个电加热保温杯.常温下的凉开水放在杯内可加热至60℃,并利用这种元件的特性设定保温温度为60℃.已知所用的PTC元件的阻值R T随温度的变化关系如图甲,使用时PTC元件如图乙接入家庭电路中.请回答下列问题:(1)当温度为60℃时,电路中的电流是mA,通电1min,PTC元件消耗的电能是J.(2)PTC元件的最大电功率是W.(3)保温杯可以利用PTC元件的特性进行保温的原理是:当温度达到60℃时,PTC元件发热功率等于散热功率(即在相同时间内产生的热量与散失的热量相等),温度保持不变.从图甲可以看出,①当它的温度高于60℃时,,温度下降;②当温度低于60℃时,,温度上升.因此保温杯中的水可以保持在60℃左右.23.阅读下面的短文,回答问题.空气能热水器空气能热水器(如图甲)是吸收空气的热能来制造热水的装置.其耗能约为电热水器的四分之一.空气能属于可再生的新能源,拥有先天的节能环保的优势.图乙是空气能热水器的工作原理示意图,它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成.制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同,其工作过程如下:A.液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器,在蒸发器迅速汽化,并从空气中吸收热能.B.制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器.C.在冷凝器中,高温高压的蒸气将热能传递给冷水并发生液化.制冷剂依此不断循环流动,使水的温度不断上升.空气能热水器有一个很重要的指标是能效比,它是指水箱中的水吸收的热能(Q)与压缩机等电器消耗的电能(W)的比值.能效比越高,说明热水器的制热效果越好.请回答下列问题:(1)制冷剂在中汽化,在中液化.(2)制冷剂在工作循环过程中,将中的热能不断地“搬运”至中.(3)某品牌空气能热水器正常工作时的参数如下:电源电压额定输入功率/kw 进水温度/ 出水温度/ 能效比220V 0.84 20 56 3.4从表格中的数据可知,该空气能热水器正常工作1h可产生的热水的体积为L.[水的比热容为4.2×103J/(kg・℃);水的密度为1.0×103kg/m3].。

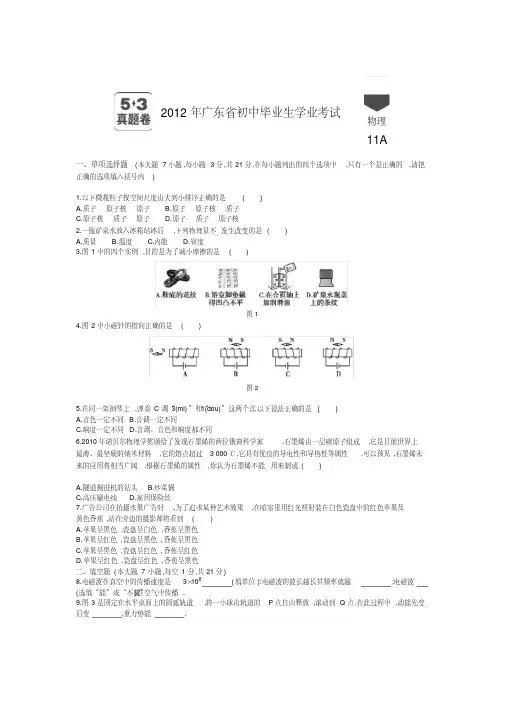

2012年广东中考物理真题含答案解析
2012年广东省初中毕业生学业考试物理11A一、单项选择题(本大题7小题,每小题3分,共21分.在每小题列出的四个选项中,只有一个是正确的,请把正确的选项填入括号内)1.以下微观粒子按空间尺度由大到小排序正确的是()A.质子原子核原子B.原子原子核质子C.原子核质子原子D.原子质子原子核2.一瓶矿泉水放入冰箱结冰后,下列物理量不.发生改变的是()A.质量B.温度C.内能D.密度3.图1中的四个实例,目的是为了减小摩擦的是()图14.图2中小磁针的指向正确的是()图21(dou)”这两个音,以下说法正确的是()5.在同一架钢琴上,弹奏C调“3(mi)”和“A.音色一定不同B.音调一定不同C.响度一定不同D.音调、音色和响度都不同6.2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家.石墨烯由一层碳原子组成,它是目前世界上最薄、最坚硬的纳米材料,它的熔点超过3000℃,它具有优良的导电性和导热性等属性.可以预见,石墨烯未来的应用将相当广阔.根据石墨烯的属性,你认为石墨烯不能..用来制成()A.隧道掘进机的钻头B.炒菜锅C.高压输电线D.家用保险丝7.广告公司在拍摄水果广告时,为了追求某种艺术效果,在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉.站在旁边的摄影师将看到()A.苹果呈黑色,瓷盘呈白色,香蕉呈黑色B.苹果呈红色,瓷盘呈黑色,香蕉呈黑色C.苹果呈黑色,瓷盘呈红色,香蕉呈红色D.苹果呈红色,瓷盘呈红色,香蕉呈黑色二、填空题(本大题7小题,每空1分,共21分)8.电磁波在真空中的传播速度是3×108(填单位);电磁波的波长越长其频率就越;电磁波(选填“能”或“不能”)在空气中传播.9.图3是固定在水平桌面上的圆弧轨道,将一小球由轨道的P点自由释放,滚动到Q点.在此过程中,动能先变后变,重力势能.图3图410.如图4是探究电磁感应现象的实验装置.保持U形磁铁不动,闭合开关,若金属棒ab竖直向上运动,此时灵敏电流表的指针;若金属棒ab水平向左运动,此时灵敏电流表的指针.如果保持金属棒ab)不动,闭合开关,当U形磁铁水平向右运动时,灵敏电流表的指针.(均选填“偏转”或“不偏转”11.如图5的装置可用来定性研究定律.将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和相同,通过温度计示数的变化可以比较的多少.图512.某实心正立方体金属块的质量是m,边长是a,则金属块的密度ρ=(用m、a表示).取6个这样的金属块,分别以图6的甲、乙两种方式放置在水平地面上,则甲、乙两种方式放置的金属块对水平地面的压力之比F甲∶F乙=,压强之比p甲∶p乙=.图613.某插盘天平的全部砝码及标尺如图7,此天平的称量(即称量范围)是g.若将此天平调节平衡后测一物体的质量,物体应放在盘.当加入一定量的砝码后,发现天平的指针偏向分度盘的左侧,再加入最小的砝码,指针偏向分度盘的右侧,这时应该,直至天平平衡.图714.有一种亮度可以调节的小台灯,其电路如图8甲.电源电压为24V,灯泡L的额定电压为24V,通过灯泡L 的电流跟其两端电压的关系如图8乙.当灯泡正常发光时,灯丝的电阻为Ω.调节滑动变阻器R,使灯泡的实际功率为 3.6W时,灯泡两端的电压是V,滑动变阻器R连入电路的阻值是Ω.图8三、作图题(共8分)15.(1)画出图9中静止在水平桌面上的物体A所受重力及支持力的示意图.(2)如图10,杠杆OB可绕O点转动,在力F的作用下在水平位置平衡,画出力F的力臂L.(3)画出图11中入射光线AO的反射光线.图9图10图11(4)根据图12中光的传播方向,在虚线框内画上凸透镜或凹透镜.图12图13(5)声控开关在接收到一定响度的声音时会自动闭合一段时间.某地下通道两墙的入口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进入,灯泡都能接通电源发光.请按题意将图13的电路连接完整.四、实验题(本大题3小题,共19分)16.(6分)(1)如图14用刻度尺测量一物体的宽度,该刻度尺的分度值是,物体的宽度是cm.(2)如图15,电能表的示数为度;在某段时间内转盘转过1000转,表示此段时间内用了度电.(3)如图16的电压表,若选0~3V的量程,读数为V;若选0~15V的量程,读数为V.图14图15图16图1717.(7分)如图17,底面积为80cm2的圆筒形容器内装有适量的水,放在水平桌面上;底面积为60cm2、高为12 cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下.小王要探究圆柱形物体A逐渐浸入圆筒形容器内的水中时(水没有溢出容器),弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系.(不计细线重,g取10N/kg)(1)除图17中的器材外,还需要的测量工具是.(2)小王从圆柱体接触水面至接触容器底之前,分别记下h和F,并将测量的结果填写在下面的表格中.实验次序123456789h/cm0246810121416F/N9.07.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据,在图18的方格纸中画出F与h关系的图象.11B图18②分析表中数据、观察图象,可以得出结论:在物体A没有浸没之前,当h增大时,弹簧测力计的示数)F;在物体A浸没后,当h增大时,弹簧测力计的示数F.(均选填“增大”、“减小”或“不变”③从表格中可知:在做次序3的实验时,物体A受到的浮力为N.(3)物体A在容器内浸没后与未放入物体A前比较,水对容器底产生的压强增加了Pa.18.(6分)在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材有:电源(电压恒为 4.5V),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω50Ω1A”),导线若干.2A”、“(1)请根据图19甲的电路图用笔画线将图19乙实物图连接完整(注意电流表的量程选择).图19(2)小李实验时,在a、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表的示数为 1.5V,并记下相应的电流值;再改接10Ω的电阻,此时滑片P应向(选填“E”或“F”)端移动,小李移动变阻器滑片P的目的是:.(3)小李为完成用四个定值电阻进行实验,他应选择的滑动变阻器规格是.他这样选择的理由是:.五、计算题(本大题2小题,共13分)19.(7分)如图20,小王站在高3m、长6m的斜面上,将重200N的木箱A沿斜面匀速从底端拉上顶端,拉力大小恒为120N,所花时间是10s.求:(1)木箱A沿斜面方向的运动速度.(2)小王对木箱A做功的功率.(3)斜面的机械效率.图2020.(6分)某保温电热水壶电路如图21,S是温控开关,R1为加热器.当开关S接到a时,电热水壶处于加热状态,此时通过电热水壶的电流是5A;当水烧开时,开关S自动切换到b,电热水壶处于保温状态,此时电热水壶的电功率为165W.(不考虑温度对电阻阻值的影响)求:(1)加热电阻R1的阻值是多大?(2)在保温状态下,通过电阻R2的电流是多少?图21六、综合能力题(本大题3小题,共18分)21.(6分)小王用凸透镜、蜡烛、光屏和光具座等器材,探究凸透镜成像的规律.实验桌上现有A、B两个凸透镜,其中凸透镜A的焦距为50cm,凸透镜B的焦距为10cm.光具座上标尺的刻度范围如图22.图22(1)小王想探究凸透镜成像的规律,应选用凸透镜(选填“A”或“B”).(2)小王在图22的光具座上,不断改变蜡烛与透镜间的距离,并移动光屏进行实验,所获得的实验数据如表所示.实验次序物体到凸透镜的距离u/cm光屏上像到凸透镜的距离v/cm光屏上像的大小16012缩小23015缩小32020等大41530放大51260放大分析实验数据可知:①从实验次序2、3、4可以看出,当成实像时,物体到凸透镜的距离越短,光屏上像的大小就越;②同一凸透镜,成实像时,像距v随物距u的增大而.(3)你认为小王同学的实验过程是否全面?请提出你的看法(只需写出一种).答:.22.(6分)某校科技小组的同学们用PTC元件(即半导体陶瓷材料)制作了一个电加热保温杯.常温下的凉开水放在杯内可加热至60℃,并利用这种元件的特性设定保温温度为60℃.已知所用的PTC元件的阻值R T随温度的变化关系如图23甲,使用时PTC元件如图23乙接入家庭电路中.图23请回答下列问题:(1)当温度为60℃时,电路中的电流是mA,通电1min,PTC元件消耗的电能是J.(2)PTC元件的最大电功率是W.(3)保温杯可以利用PTC元件的特性进行保温的原理是:当温度达到60℃时,PTC元件发热功率等于散热功率(即在相同时间内产生的热量与散失的热量相等),温度保持不变.从图23甲可以看出,①当它的温度高于60℃时,,温度下降;②当温度低于60℃时,,温度上升.因此保温杯中的水可以保持在60℃左右.23.(6分)阅读下面的短文,回答问题.空气能热水器空气能热水器(如图24甲)是吸收空气的热能来制造热水的装置.其耗能约为电热水器的四分之一.空气能属于可再生的新能源,拥有先天的节能环保的优势.图24乙是空气能热水器的工作原理示意图,它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成.制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同,其工作过程如下:A.液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器,在蒸发器迅速汽化,并从空气中吸收热能.B.制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器.C.在冷凝器中,高温高压的蒸气将热能传递给冷水并发生液化.制冷剂依此不断循环流动,使水的温度不断上升.空气能热水器有一个很重要的指标是能效比,它是指水箱中的水吸收的热能(Q)与压缩机等电器消耗的电能(W)的比值.能效比越高,说明热水器的制热效果越好.图24请回答下列问题:(1)制冷剂在中汽化,在中液化.(2)制冷剂在工作循环过程中,将中的热能不断地“搬运”至中.(3)某品牌空气能热水器正常工作时的参数如下:电源电压额定输入功率/kW进水温度/℃出水温度/℃能效比220V0.842056 3.4从表格中的数据可知,该空气能热水器正常工作1h可产生的热水的体积为L.[水的比热容为4.2×103J/(kg·℃);水的密度为 1.0×103kg/m3]2012年广东省初中毕业生学业考试一、单项选择题1.B物质是由分子组成的,分子是由原子组成,原子是由原子核和核外电子组成,原子核是由质子和中子组成,这些微粒空间尺度由大到小排列顺序为:分子、原子、原子核、质子.所以选 B.2.A矿泉水放入冰箱结冰后,温度降低,内能减少,密度变小,质量与物质的状态无关,所以质量不变.本题选 A.3.C A、B、D项鞋底的花纹、浴室脚垫做得凹凸不平和矿泉水瓶盖上的条纹都是通过增大接触面的粗糙程度增大摩擦的,C项在合页上加润滑油可以使接触面分离,达到减小摩擦的目的,所以选 C.4.C根据安培定则:右手握住螺线管,四指的环绕方向与电流的方向相同,大拇指所指的方向就是通电螺线管的N极,可以判断四个电磁铁左端均为N极,右端为S极,然后根据同名磁极相互排斥,异名磁极相互吸引,进而判断C图正确,所以选 C.5.B琴弦振动频率跟琴弦的材料、长度、粗细、松紧程度有关,其他条件相同时,长度越短,频率越高,发声的1(dou)”音是由长度不同的琴弦振动发出的,所以它们的音调一定不同,其中音调就越高.钢琴上C调“3(mi)”和““3”音音调高.6.D由于石墨烯十分坚硬,所以可以制作钻头,同时石墨烯具有导热性和导电性,所以可以用来制成炒菜锅和高压输电线.由于石墨烯良好的导电性,所以其电阻率较小,通过相同电流产生的热较少,不易熔断,所以不能用来制作保险丝.本题选 D.评析本题以新材料石墨烯为背景,在普及新科技知识的同时,考查对材料特性的理解,有助于提高学习兴趣,培养学生热爱科学、献身科学的精神.7.D不透明物体反射与其颜色相同的色光,而吸收其他色光,白色物体反射所有的色光.白色瓷盘和红色的苹果都能反射红光,所以看上去都是红色的,而黄色香蕉吸收红光,所以看上去是黑色的,所以选 D.二、填空题8.答案m/s低能解析电磁波在真空中传播的速度等于光速,为3×108m/s,根据波速与波长和频率的关系,c=λf,速度一定时,波长越长其频率就越低.9.答案大小先变小后变大解析小球自P点滚下至轨道最低处时,重力势能转化为动能,重力势能变小,动能变大,自最低处向上滚动过程中,动能转化为重力势能,动能变小,重力势能变大.10.答案不偏转偏转偏转解析由题图可知,磁感线方向沿竖直方向向下,金属棒ab竖直向上运动,不切割磁感线,所以没有感应电流产生,灵敏电流表指针不偏转;金属棒ab水平向左运动或U形磁铁水平向右运动时,金属棒ab均切割磁感线,有感应电流产生,使灵敏电流表指针发生偏转.评析本题考查感应电流产生的条件,抓住闭合电路、一部分导体做切割磁感线运动这两点是解题的关键,本题属容易题.11.答案焦耳电流电流产生热量(或电流做功或电热)解析该装置可以测量电流的大小,从温度计的示数显示出电流产生热量的多少,所以可以用来定性研究通电导体产生的热量跟电流大小、导体电阻及通电时间的关系,即焦耳定律;串联电路各处的电流都相等,所以两电阻串联可以使时间和电流相同,根据Q=cmΔt,质量、通电时间相同时,通过温度计示数的变化可以比较产生热量的多少.1∶12∶312.答案3解析ρ=m/V=m/a3;六个金属块无论如何排放对地面的压力都等于其重力,所以对地面的压力相同,F甲∶F 乙=1∶1;两种方式都可以看做柱形固体,可以用压强公式判断,由于甲、乙高度之比是2∶3,根据p=ρgh,密度相同时,p甲∶p乙=h甲∶h乙=2∶3.评析本题题目新颖,在出题时融入了数学思想,灵活考查压强知识的理解和数学分析能力,难度不高,属中档题.13.答案210左取下最小砝码(或取下5g砝码),向右移动游码解析天平的称量等于所有砝码的质量加游码的最大刻度,共210g;测量时物体应放在左盘,当砝码质量超过物体质量时,应取下最小砝码并向右调节游码,使天平平衡.14.答案601240解析由图像可知,电压为24V时,通过灯泡的电流为0.4A,所以R1=U1/I1=24V/0.4A=60Ω;由图像可知,电压为12V时,通过灯泡的电流为0.3A,实际功率为 3.6W;R2=U2/I2=12V/0.3A=40Ω.三、作图题15.答案(1)如图1(画对一个力1分,共2分)图1(2)如图2(1分)图2(3)如图3(法线1分、反射光线1分.或根据平面镜成像特点画对也给2分)图3(4)如图4(1分)图4(5)如图5(完全正确的给2分.正确连入一个开关,使灯发光的给1分)图5解析(1)重力和支持力均沿竖直方向,二者是一对平衡力,作用点在重心上.(2)力臂是支点到力的作用线的垂直距离.作图时先明确支点,然后延长力的作用线,过支点垂直于作用线的垂线段就是力臂.(3)作图时先画法线,然后根据反射角等于入射角画出反射光线,也可根据平面镜成像特点作图.(4)凹透镜对光线有发散作用,所以此处应是凹透镜.(5)为确保行人不管从哪端进入,灯泡都能接通电源发光(闭合开关),两开关应并联,然后与灯泡串联.四、实验题16.答案(1)1mm 1.40(每空1分,共2分)(2)1931.60.4(每空1分,共2分)(3)2.613(每空1分,共2分)解析(1)分度值是指刻度尺上最小一格所代表的长度,由题图可知,分度值为1mm,测物体长度时应注意估读到分度值的下一位,如果物体边缘正对刻度线,可以估读为零.(2)电能表最后一格内数字为小数位.W=(1000/2500)kW·h=0.4度.(3)读数时,先看量程后看指针位置,0~3V量程分度值为0.1V,0~15V量程分度值为0.5V.17.答案(1)刻度尺(1分)(2)①如图(2分)②减小不变(每空1分,共2分)③2.4(1分)(3)900(1分)解析(1)测量下表面离水面的距离还需要刻度尺.(2)物体A没有浸没之前,h≤12cm,这时当h增大时,弹簧测力计的示数减小,h>12cm时,物体浸没,这时h 增大时,弹簧测力计示数不变.第3次实验时,物体A受到的浮力F浮=G-F=9N-6.6N=2.4N.(3)物体浸没后,水面增加的高度h=物=60cm 2×12cm80 cm2=9cm,所以增加的压强p=ρgh=1.0×103kg/m3×10N/kg×0.09m=900Pa.18.答案(1)如图(接线柱连对1分,量程选对1分,共2分)(2)F保持定值电阻两端的电压为 1.5V不变(每空1分,共2分)(3)见解析(2分)解析(1)连接实物图时注意元件顺序与电路图一致,导线平滑且不交叉,电流表量程选择“0~0.6A”.(2)在探究电流与导体电阻关系时,应控制电压不变.用10Ω电阻替换5Ω电阻后,由于电路电阻增大,电流减小,根据U=IR,滑动变阻器两端电压减小,电压表测定值电阻两端的电压,所以电压表示数会增大,高于1.5 V,为控制电压表示数不变,应增大滑动变阻器接入电阻,减小电路中的电流,所以滑片应向F端移动.(3)当20Ω的电阻接入a、b间时,为使电压表的示数为 1.5V,滑动变阻器接入电路中的阻值是40Ω,若选用规格为“20Ω2A”的滑动变阻器,无论怎样移动滑片P,电压表的示数始终无法达到 1.5V.五、计算题19.答案(1)0.6m/s(2)72W(3)83.3%解析(1)v==6m10s=0.6m/s(2分)(2)W=Fs=120N×6m=720J(1分)P==720J10s=72W(1分)(3)W总=720J,W有=Gh=200N×3m=600J(1分)η=有总=600J720J=83.3%(2分)20.答案(1)44Ω(2)0.75A解析(1)当开关接到a时,电热水壶处于加热状态,设通过R1的电流为I1,根据I=有(1分)R1=1=220V5A=44Ω(2分)(2)当开关接到b 时,电热水壶处于保温状态,设通过R 2的电流为I 2,电路电流为I,因电阻R 2与电阻R 1串联,根据P=UI(1分)故I 2=I==165W 220V =0.75A(2分)六、综合能力题21.答案(1)B (2)①大②减小(3)见解析解析(1)A 凸透镜焦距为50cm,2f=100cm,光具座最大刻度为100cm,所以无法探究物距大于二倍焦距时的成像情况.(2)由2、3、4次实验可以看出,当物距越小时,像距就越大,同时像也越大,所以可以得到:同一凸透镜成实像时,像距v 随物距u 的增大而减小.(3)小王同学的实验过程不够全面.因为他只记录了像的大小,没有记录像的正倒,所以他的记录不够全面(或只通过一块凸透镜成像的情况,要得到凸透镜成像的规律,欠普遍性或只研究了凸透镜成实像的情况,没有研究成虚像的情况等等).22.答案(1)22290.4(2)24.2(3)电阻增大,根据P=U 2/R,它的发热功率减小,发热功率小于散热功率电阻减小,同理,发热功率增大,发热功率大于散热功率.解析(1)根据图象,60℃时,PTC 元件的电阻是10k Ω,电路中的电流I=U/R=220V/10000Ω=0.022A=22mA;通电1min,消耗的电能W=UIt=220V ×0.022A ×60s=290.4J.(2)根据P=U 2/R,PTC 元件电阻最小时,功率最大.由图象可知,最小电阻是2k Ω,最大功率P=U 2/R=(220V)2/2000Ω=24.2W.(3)根据P=U 2/R,电压一定时,电阻越大,功率越小.当发热功率小于散热功率时,温度下降,反之亦然.评析本题是图表信息题,以PTC 元件(半导体陶瓷材料)为背景,考查阅读理解能力和综合分析能力,图象的理解是解决此类题目的关键.本题难度中等.23.答案(1)蒸发器冷凝器(2)空气水(3)68解析1h 消耗的电能W=Pt=0.84×103W ×3600s=3.024×106J;水吸收的热量Q=3.4W=3.024×106×3.4J=1.028×107J;产生热水的质量m=Q/(c Δt)= 1.028×107 J[4.2×103 J/(kg ·℃)]×(56℃-20℃)=68kg;热水的体积V=m/ρ=68kg/(1.0×103kg/m 3)=0.068m 3=68L.评析本题是文字信息给予题,以空气能热水器为知识背景,考查学生阅读理解能力和综合分析能力,解决此类题目的关键是认真阅读理解题目信息,一般都能找到正确答案,如第(1)(2)问;能效比概念的理解是本题的难点,应紧扣概念做题.本题难度中等偏上.。
2012 年广州市初中毕业生学业考试物理试卷及答案和点评
2012 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分. 第一部分第1 到第3 页,第二部分第3 至第10 页,共10 页.总分100 分. 考试时间80 分钟. 注意事项:1. 答题前,考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名;填写考场试室号、座位号;再用2B 铅笔把对应该两号码的标号涂黑.2. 第一部分每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑;如需改动,用橡皮擦干净后,再选涂其他答案;不能答在试卷上.3. 第二部分答案必须写在答题卡个题目指定区域内的相应位置上;如需改动,先划掉原来的答案,然后再写上新的答案,改动的答案也不能超出指定的区域;除作图可用2B 铅笔外. 其他都必须用黑色字迹钢笔或签字笔作答. 不准使用涂改液. 不按以上要求作答的答案无效.4. 考生必须保持答题卡的整洁. 考试结束后,将本试卷和答题卡一并交回.5. 全卷共24 小题,请考生检查题数.第一部分(共36 分)一、选择题(每小题3 分)每小题给出的四个选项中,只有一项最符合题意.1. 为了检验人躺着和站立时身体长度是否有差异,选用下列哪种尺最合适A. 量程3m,分度值1mmB. 量程10m,分度值1dmC. 量程30cm,分度值1mmD. 量程15cm,分度值0.5mm2. 图1 中符合家庭用电安全要求的是按这样的电路图连接插座和电灯D 允许最大电流6A的插座连接多个用电器A 这样用试电笔接触火线B 电冰箱用这样的插座和插头 C3. 小明的发言声音太小,老师要他大声重复一次,老师是要求小明提高声音的A. 音调B. 频率C. 响度D. 音调及响度4. 一个苹果在阳光下看起来是红色,这是因为A. 红光透过苹果B. 苹果只吸收红光C. 苹果只反射红光D. 红光折射进苹果5. 90°C水全部变成125°C水蒸气A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125°C时比90°C时热运动更激烈5压力锅工作时锅内气体压强最大可达1.80x10 Pa,锅内水的最高温度A. 可达100. °CB. 可达117. °CC. 可达121. °CD. 取决于加热时间7. 当自动电压力锅压强过大或温度过高时,发热器都会停止工作. 压强过大时开关K 过压自动断开,温度过高时开关K过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接,其中正确的是图28.把篮球抛向空中,忽略空气阻力,图3 哪一图象能正确反映球离手后至落回地面前机械能(E )与篮球离地- 高度(h )的关系9. 自动对焦相机用红外线或超声波进行测距. 下列说法正确的是A. 超声波和红外线都是电磁波B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照10. 如图4,图钉尖的面积是5x106-8m,图钉帽的面积是1x102-4m,松木能2承受的最大压强是5x10Pa . 以下说法正确的是A. 手指至少要用500N 的力,图钉尖才能进入松木B. 手指至少要用0.25N 的力,图钉尖才能进入松木图4 松木图5C. 图钉静止时,它受到水平向左的力大于水平向右的力D. 图钉静止时,它受到水平向左的力小于水平向右的力11. 图5 的剪刀剪纸机械效率为80% ,这表示A. 若作用在剪刀的动力是1N,则阻力是0.8NB. 若作用在剪刀的阻力是1N,则动力是0.8NC. 若作用在剪刀的动力做功1J,则有0.2J 的功用于剪纸D. 若作用在剪刀的动力做功1J,则有0.8J 的功用于剪纸12. 水的比热容比煤油的大. 如图6,用规格相同的两试管分别装上质量相同的煤油和水,隔着石棉网同时对两试管加热. 图7 中的哪一图线能反映该实验情况图6图7第二部分(共64 分)二、填空作图题(共25 分)13. 如图8,一束光射向左右表面平行的玻璃砖,画出光从玻璃砖左表面射出的光线,并标出该光线与法线的夹角大小.14. 以O 为支点质量忽略不计的杠杆挂上10N 重物A,杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用,处于平衡. 在图9 中画出(1)F A 的力臂l A ;(2)F B 的示意图并标示它的大小.15. 把干冰(固态二氧化碳)放入铝罐里一段时间,罐外壁结了一层霜,如图10,这层霜是由______________经过____________ 这种物态变化形成的.寒冬,坐满人的汽车门窗紧闭,水蒸气液化成小水珠附着在玻璃车窗上,水蒸气变成水珠__________ (选择:“会吸热”、“会放热”、“不会吸热或放热”),水珠会出现在车窗的__________ (选择“内侧”、“外侧”、“内、外侧”).16. 夏天,用橡皮膜封闭一锥形瓶的瓶口,把锥形瓶放在冰水中后,瓶口的橡皮膜会向下凹,如图11,由此可知:该瓶内气体温度降低,密度______(选择“变大”、“不变”、“变小”). 根据气体密度的这种变化规律,发生火灾时为了避免吸入燃烧后产生的有毒气体,人应尽量贴近地面爬行的理由是__________________________________ . 图1017. 一橡皮筋右端与水平桌面上的固定钉子相连,左端与放在水平桌面上的小铁块相连,铁块旁边有一固定于桌面上的电磁铁.(1)请在图12 中连接导线,使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.(2)若图12 装置放在黑暗的环境,闪光灯每隔0.02s 闪亮一次,铁块会被照亮,底片记录此时铁块的位置.图13 是开关断开后铁块运动过程中的某一段频闪照片示意图,根据照片记录的铁块位置量得S1=S2 ,比较铁块在S 1、 S 2两段运动快慢:__________ (选择“S 1 段较快”、“S 2 段较快”“两段快慢一样”、),判断照片中运动的铁块水平方向所受的力___________________ (选择“是”、“不是”)相互平衡,理由是________________________________________________18. 如图14 所示,使线圈位于两磁极间(1)通电后,图14 中ab 段导线的电流方向是________________ (选择“由a 到b”、“由b 到a”).图14中ab 段导线受磁场力的方向向上,用箭头标示出图16 中ab 段导线所受磁场力的方向.(2)线圈转过图15 所示位置,用_________ 的办法可使线圈靠磁场力继续顺时针转动至少半圈.(3)若把图14 中的电源换为电阻,快速转动线圈,电阻发热. 此过程机械能先转化为_________ 能再转化为____________________ 能.图14 图15 图1619. 车内有一块竖直放置的玻璃板,如图17 所示,车内一乘客通过玻璃板能看到左侧车窗外路旁树的像. 图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图,图中眼睛和树用黑点代表.(1)在图18 中画出此时刻树在玻璃板中的像.(2)车前进过程,树在玻璃板中像的大小__________ (选择“变大”、“不变”、“变小”). 与乘客的距离__________________(选择“变大”、“不变”、“变小”);该乘客以玻璃板内树的像为参照物,觉得车_________________ (选择“向前运动”、“向后运动”、“静止”).三、解析题(共18 分)20. 重4 10 N 的汽车在水平路面匀速运动,所受阻力为920N,汽车牵引力功率为9.2kW,其汽油发动机效率为20%(汽油热值是(4.6x10J /kg)(1)在图19 表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图.(2)求汽车运动100s 内①发动机对汽车的牵引力多大?②牵引力做了多少功?③汽车通过的距离多长?④发动机消耗汽油质量是多少?21. 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示,R1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃,记录数据如下表7图19(1)R 1 通电100s 消耗多少电能?(2)R 1 的电功率多大?(3)R 1 的电阻多大?(4)两杯水用于升温所需消耗电能应相同,而根据表中实验数据知道R 1 与R 2消耗的电能不同. 请分析什么原因导致R2消耗的电能比R 1 的大?四、实验探究题(共21 分)22. (1)根据图21 电路,在虚线框内画出对应的电路图(2)仅用图21 电路可直接测量小灯泡的________ 、__________ 这两个物理量,还可测量小灯泡的__________________ 、_____________________ .23. (1)小灯泡的结构如图22,按图23 中图连接能让完好的2.5V 的灯泡点亮.(2)图24 是“探究凸透镜成像的规律”实验装置示意图,凸透镜的焦距是20cm,如图的情景,眼睛可能观察到烛焰经凸透镜折射所成的虚像.图24(3)用水平风吹如图25 所示的四个模型,其中________ 图空气对模型下表面的压强小于上表面的压强图25(4)小明用量程是200g 的天平测一石块的质量,天平平衡时如图26 所示,由此可知小明使用天平的错误之处是______________________________________ .模型、24. 小明选用了如图27 中的质量约600g 的金属皇冠模型,若能测出模型所受重力G模型浸没在水中所受的浮力F浮,且知水的密度ρ 水,就可以根据 G模型F浮=ρ模型ρ水, ,求出模型密度ρ模型(1)证明式子图27ρ模型ρ水G模型F浮=ρ模型ρ水成立. (2)现有足量的水和图28 中的各种可选的器材,要利用G模型F浮=测出模型的密度,根据实验要求从器材A、B、C、D、E、F 中选择实验所必须的器材,并写出测模型密度的实验步骤及所需记录的数据.a. 选择的器材(填代号):b. 实验步骤及需要记录的数据:2012 年广州市初中毕业生学业考试物理参考答案一选择题 1-5 ADCCD 6-10 BAABB 11-12 DC二作图题、填空题1315. 水蒸气凝华会放热内侧16. 变大燃烧产生的有毒气体温度较高,密度较小而上浮,会分布在房间上方,所以应该贴近地面爬行(2) s1 段较快不是铁块不做匀速直线运动,而做变速运动,所以不处于受力平衡状态18.(1)由a 到b(2)改变电流方向(3)电内(2)不变变大向后运动三、解析题(2)①920N ②920000J ③1000m ④0.1 kg21. (1)100000J(2) 1000W (3)48.4 Ω (4) R2功率较小,加热较慢,由于加热过程中水会同时汽化吸热,所以加热时间越长,汽化带走的热量越多,所以所需的总能量就越多。
2012年广州中考物理真命题及规范标准答案
2012年广州市初中毕业生学业考试物理试题本试卷分第一部分和第二部分,总分100 分,考试时间80 分钟。
注意事项:1. 答题前,考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名;填写考场试室号、座位号;再用2B 铅笔把对应该两号码的标号涂黑。
2. 第一部分每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑;如需改动,用橡皮擦干净后,再选涂其他答案;不能答在试卷上。
3. 第二部分答案必须写在答题卡个题目指定区域内的相应位置上;如需改动,先划掉原来的答案,然后再写上新的答案,改动的答案也不能超出指定的区域;除作图可用2B 铅笔外。
其他都必须用黑色字迹钢笔或签字笔作答。
不准使用涂改液。
不按以上要求作答的答案无效。
4. 考生必须保持答题卡的整洁。
考试结束后,将本试卷和答题卡一并交回。
5. 全卷共24 小题,请考生检查题数。
第一部分(共36 分)一、选择题(每小题3 分) 每小题给出的四个选项中,只有一项最符合题意。
1. 为了检验人躺着和站立时身体长度是否有差异,选用下列哪种尺最合适 A. 量程3m ,分度值1mm B. 量程10m ,分度值1dm C. 量程30cm ,分度值1mm D. 量程15cm ,分度值0.52.图1中符合家庭用电安全要求的是B这样用试电笔接触火线图1C电冰箱用这样的插座和插头按这样的电路图连接插座和电灯D3.小明的发言声音太小,老师要他大声重复一次,老师是要求小明提高声音的A.音调B.频率C.响度D.音调及响度4.一个苹果在阳光下看起来是红色,这是因为A. 红光透过苹果B. 苹果只吸收红光C. 苹果只反射红光D. 红光折射进苹果5.90℃水全部变为125℃水蒸气A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125℃时比90℃时热运动更激烈6.下表为不同气压下水的沸点压力锅工作时锅内气体压强最大可达1.80×105P a ,锅内水的最高温度A. 可达100℃ B. 可达117℃ C. 可达121℃ D. 取决于加热时间7. 当自动电压力锅内压强过大或温度过高时,发热器都会停止工作. 压强过大时开关K 过压自动断开,温度过高时开关K 过热自动断开. 图2表示K 过压、K 过热和锅内发热器的连接,其中正确的是8. 把篮球抛向空中,忽略空气阻力,图3哪一图线能正确反映球离手后至落回地面前机械能(E )与篮球离地高度(h )的关系图3 BCAD图2松木9.自动对焦相机用红外线或超声波进行测距. 下列说法正确的是A. 超声波和红外线都是电磁波B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照10. 如图4,图钉尖的面积是5×10-8m 2 ,图钉帽的面积是1×10-4m 2,松木能承受的最大压强是5×106Pa . 以下说法正确的是A. 手指至少要用500N 的力,图钉尖才能进入松木B. 手指至少要用0.25N 的力,图钉尖才能进入松木C. 图钉静止时,它受到水平向左的力大于水平向右的力D. 图钉静止时,它受到水平向左的力小于水平向右的力11. 图5的剪刀剪纸机械效率为80%,这表示A. 若作用在剪刀的动力是1N ,则阻力是0.8NB. 若作用在剪刀的阻力是1N ,则动力是0.8NC. 若作用在剪刀的动力做功1J ,则有0.2J 的功用于剪纸D. 若作用在剪刀的动力做功1J ,则有0.8J 的功用于剪纸12. 水的比热容比煤油的大. 如图6,用规格相同的两试管分别装上质量相同的煤油和水,隔着石棉网同时对两试管加热. 图7中的哪一图线能反映该实验情况第二部分(共64分)二、填空 作图题(共25分)图5 图7A煤油吸收热量水煤油C水煤油时间B水煤油吸收热量煤油水 D图6图1113.如图8,一束光射向左右表面平行的玻璃砖. 画出光从玻璃砖左表面射出的光线,并标出该光线与法线的夹角大小.14.以O 为支点质量忽略不计的杠杆挂上10N 重物A ,杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用,处于平衡. 在图9中画出 (1) F A 的力臂l A ;(2) F B 的示意图并标示它的大小.15.把干冰(固态二氧化碳)放入铝罐里一段时间,罐外壁结了一层霜,如图10,这些霜是___________经过_____________这种物态变化形成的.寒冬,坐满人的汽车门窗紧闭,水蒸气液化成小水珠附着在玻璃 车窗上,水蒸气变成水珠_________(选择“会吸热”、“会放热”、 “不会吸热或放热”),水珠会出现在车窗的________(选择“内侧”、 “外侧”、“内、外侧”).16.夏天,用橡皮膜封闭一锥形瓶的瓶口,把锥形瓶放在冰水中后,瓶口的橡皮膜会向下凹,如图11,由此可知:该瓶内气体温度降低,密度_________________ (选择“变大”、 “不变”、“变小”) .根据气体密度的这种变化规律, 发生火灾时为了避免吸入燃烧后产生的有毒气体,人应尽量贴近 地面爬行的理由是_____________________________.17.一橡皮筋右端与水平桌面上的固定钉子相连,左端与放在水平桌面上的小铁块相连,铁霜图10图8图9空气块旁边有一固定于桌面上的电磁铁.(1)请在图12中连接导线,使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.(2)若图12装置放在黑暗的环境,闪光灯每隔0.02s闪亮一次,铁块会被照亮,底片记录此时铁块的位置.图13是开关断开后铁块运动过程中的某一段频闪照片示意图.根据照片记录的铁块位置量得S1=S2,比较铁块在S1、S2两段运动快慢:_______ (选择“S1段较快”、“S2段较快”、“两段快慢一样”),判断照片中运动的铁块水平方向所受的力______(选择“是”、“不是”)相互平衡,理由是________________.18.如图14所示,使线圈位于两磁极间(1) 通电后,图14中ab段导线的电流方向是_________(选择“由a到b”、“由b到a”),图14中ab段导线受磁场力的方向向上,用箭头标示出图16中ab段导线所受磁场力的方向.(2) 线圈转过图15所示位置,用______的办法可使线圈靠磁场力继续顺时针转动至少半圈.(3) 若把图14中的电源换为电阻,快速转动线圈,电阻发热. 此过程机械能先转化为_______能再转化为_______能.小铁块运动方向图13S2S1图12小铁块电磁铁绷紧的橡皮筋+_图14 图15图16图1719.车内有一块竖直放置的玻璃板,如图17所示,车内一乘客通过玻璃板能看到左侧车窗外路旁树的像. 图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图,图中眼睛和树用黑点代表.(1)在图18中画出此时刻树在玻璃板中的像.(2)车前进过程,树在玻璃板中像的大小______(选择“变大”、“不变”、“变小”),与乘客的距离________(选择“变大”、“不变”、“变小”);该乘客以玻璃板内树的像为参照物,觉得车___________(选择“向前运动”、“向后运动”、“静止”).三、解析题(共18分)20. 重104N 的汽车在水平路面匀速运动,所受阻力为920N ,汽车牵引力功率9.2kW ,其汽油发动机效率为20%(汽油热值是4.6×107J/kg ).(1) 在图19表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图. (2) 求汽车运动100s 内① 发动机对汽车的牵引力多大? ② 牵引力做了多少功?③ 汽车通过的距离多长? ④ 发动机消耗汽油质量是多少?21. 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示,R 1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃,记录数据如下表图18前图19(1) R 1通电100s 消耗多少电能? (2) R 1的电功率多大? (3) R 1的电阻多大?(4) 两杯水用于升温所需消耗电能应相同,而根据表中实验数据知道R 1与R 2消耗的电能不同. 请分析什么原因导致R 2消耗的电能比R 1的大?四、实验 探究题(共21分)22.(1)根据图21电路,在虚线框内画出对应的电路图(2)仅用图21电路可直接测量小灯泡的________、________这两个物理量,还可测量小灯图19图2112300.20.40.6A6.03V12351015153+_泡的_______、________.23.(1)小灯泡的结构如图22,按图23中_________图连接能让完好的2.5V的灯泡点亮.(2)图24是“探究凸透镜成像的规律”实验装置示意图,凸透镜的焦距是20cm,如图的情景,眼睛可能观察到烛焰经凸透镜折射所成的虚像.(3)用水平风吹如图25所示的四个模型,其中图空气对模型下表面的压强小于上表面的压强.A图24BC DCBA水平风模型图25水平风模型模型水平风D模型水平风图23B C金属螺纹壳绝缘层金属触头干电池干电池D干电池干电池图22(4)小明用称量是200g 的天平测一石块的质量,天平平衡时如图26所示. 由此可知小明使用天平的错误之处是____________.24.小明选用了如图27中的质量约600g 的金属皇冠模型,若能测出模型所受重力G 模型、模型浸没在水中所受的浮力F 浮,且知水的密度水ρ,就可以根据水浮模型模型ρρ=F G 求出模型密度模型ρ.(1)证明式子水模型浮模型ρρ=F G 成立.(2)现有足量的水和图28中的各种可选的器材,要利用水模型浮模型ρρ=F G 测出模型的密度. 根据实验要求从器材A 、B 、C 、D 、E 、F 中选择实验所必需的器材,并写出测模型密度的实验步骤及所需记录的数据.100g 100g 50g石块图26150mm待测的模型180mm图27D.烧杯E.量筒20 mL 25 15 10 5A.弹簧测力计B.弹簧测力计C.溢水杯100mmF.水槽300mm200mma. 选择的器材(填代号):b. 实验步骤及需要记录的数据:2012年广州市初中毕业生学业考试(物理)参考答案与考点精讲一、选择题1.【答案】A【考点】长度测量。
2012年广东中考物理试题
2012年广东省初中毕业生学业考试物理一.单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中。
只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1.以下微观粒子按空间尺度由大到小排序正确的是A.质子原子核原子B.原子原子核质子C.原子核质子原子D.原子质子原子核【答案】B2.(2012广东省第2题)一瓶矿泉水放入冰箱结冰后,下列物理量不发生改变的是A.质量B.温度C.内能D.密度【答案】A3.(2012广东省第3题)图1中的四个实例,目的是为了减小摩擦的是【答案】C4.(2012广东省第4题)图2中小磁针的指向正确的是【答案】C5.(2012广东省第5题)在同一架钢琴上,弹奏C调“3(mi)”和“1(dou)”这两个音,以下说法正确的是A.音色一定不同B.音调一定不同C.响度一定不同D.音调、音色和响度都不同【答案】B6.(2012广东省第6题)2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家。
石墨烯由一层碳原子组成,它是目前世界上最薄、最坚硬的纳米材料,它的熔点超过⒛00℃,它具有优良的导电性和导热性等属性。
可以预见,石墨烯未来的应用将相当广阔。
根据石墨烯的属性,你认为石墨烯不能用来制成A.隧道掘进机的钻头B.炒菜锅C.高压输电线D.家用保险丝【答案】D7.(2012广东省第7题)广告公司在拍摄水果广告时,为了追求某种艺术效果,在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉。
站在旁边的摄影师将看到A.苹果呈黑色,瓷盘呈白色,香蕉呈黑色B.苹果呈红色,瓷盘呈黑色,香蕉呈黑色C.苹果呈黑色,瓷盘呈红色,香蕉呈红色D.苹果呈红色,瓷盘呈红色,香蕉呈黑色【答案】D二、填空题(本大题7小题,每空1分,共21分)8.(2012广东省第8题)电磁波在真空中的传播速度是3×108(填单位);电磁波的波长越长其频率就越;电磁波(选填“能”或“不能”)在空气中传播。
2012年广东省广州市中考物理试卷
绝密★启用前广东省广州市2012年初中毕业生学业考试物 理本试卷满分100分,考试时间80分钟。
第一部分(共36分)一、选择题(每小题3分)每小题给出的四个选项中,只有一项最符合题意。
1.为了检验人躺着和站立时身体长度是否有差异,选用下列哪种尺最合适 ( )A .量程3 m ,分度值1 mmB .量程10 m ,分度值1 dmC .量程30 cm ,分度值1 mmD .量程15 cm ,分度值0.5 mm 2.图1中符合家庭用电安全要求的是( )允许最大电流6A 的插座连接多个用电器这样用试电笔接触火线电冰箱用这样的插座和插头按这样的电路图连接插座和点灯ABCD图13.小明的发言声音太小,老师要他大声重复一次,老师是要求小明提高声音的 ( ) A .音调B .频率C .响度D .音调及响度 4.一个苹果在阳光下看起来是红色,这是因为( )A .红光透过苹果B .苹果只吸收红光C .苹果只反射红光D .红光折射进苹果 5.90℃水全部变成125℃水蒸气( )A .这些水蒸气的内能比水的小B .液态水分子间距比气态水分子的大C .水蒸气只能通过热传递途径变为水D .水分子在125℃时比90℃时热运动更激烈6压力锅工作时锅内气体压强最大可达51.8010Pa ⨯,锅内水的最高温度( )A .可达100℃B .可达117℃C .可达121℃D .取决于加热时间7.当自动电压力锅压强过大或温度过高时,发热器都会停止工作。
压强过大时开关K 过压自动断开,温度过高时开关K 过热自动断开。
图2表示K 过压、K 过热和锅内发热器的连接,其中正确的是( )ABCD图28.把篮球抛向空中,忽略空气阻力,图3哪一图线能正确反映球离手后至落回地面前机械能(E )与篮球离地高度(h )的关系()ABCD图39.自动对焦相机用红外线或超声波进行测距。
下列说法正确的是( )A .超声波和红外线都是电磁波B .相机底片上成的像一定是实像C .焦距35 mm 的相机底片离镜头距离小于35 mmD .红外线测距照相机和超声波测距照相机都可用来在月球上拍照10.如图4,图钉尖的面积是82510m -⨯,图钉帽的面积是42110m -⨯,松木能承受的最大压强是6510Pa ⨯。
2012年广东省初中毕业生学业考试物理试卷及答案
2012年广东省初中毕业生学业考试物理试卷及答案说明:1.全卷共6页,满分为100分,考试用时为80分钟.2.答卷前,考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、试室号、座位号.用2B铅笔把对应该号码的标号涂黑.3.选择题每小题选出答案后,用2B铅笔把答题卡上对应题目选项的答案信息点涂黑,如需改动,用橡皮擦干净后,再选涂其他答案,答案不能答在试题上.4.非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上;如需改动,先划掉原来的答案,然后再写上新的答案;不准使用铅笔和涂改液.不按以上要求作答的答案无效.5.考生务必保持答题卡的整洁.考试结束时,将试卷和答题卡一并交回.一、单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中.只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1.以下微观粒子按空间尺度由大到小排序正确的是()A.质子原子核原子 B.原子原子核质子C.原子核质子原子 D.原子质子原子核2.一瓶矿泉水放入冰箱结冰后,下列物理量不.发生改变的是( )A.质量B.温度C.内能D.密度3.图1中的四个实验,目的是为了减小摩擦的是()4.图2中小磁针的指向正确的是( )5.在同一架钢琴上,弹奏C调“3(mi)"和“1(dao)”这两个音,以下说法正确的是()A.音色一定不同B.音调一定不同C.响度一定不同D.音调、音色和响度都不同6.2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家,石墨烯由一层碳原子组成,它是目前世界上最薄、最坚硬的纳米材料,它的熔点超过3000℃,它具有优良的导电性能和导热性等属性。
可以预见,石墨烯的未来的应用相当广阔,根据石墨烯的属性,你认为石墨烯不能..用来制成()A.隧道掘进机的钻头B.炒菜锅C.高压输电线D.家用保险丝7.广告公司在拍摄水果广告时,为了追求某种艺术效果,在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色的香蕉。
2012年广东省中考物理试卷(含参考答案)
2012年广东省中考物理试卷一.单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中.只有一个是正确的.请把答题卡上对应题目所选的选项涂黑.1.(3分)以下微观粒子按空间尺度由大到小排序正确的是()A.质子原子核原子 B.原子原子核质子C.原子核质子原子 D.原子质子原子核2.(3分)一瓶矿泉水放入冰箱结冰后,下列物理量不发生改变的是()A.质量 B.温度 C.内能 D.密度3.(3分)图中的四个实例,目的是为了减小摩擦的是()A.鞋底的花纹 B.浴室脚垫做得凹凸不平C.在合页轴上加润滑油 D.矿泉水瓶盖上的条纹4.(3分)图中小磁针的指向正确的是()A.B.C.D.5.(3分)在同一架钢琴上,弹奏C调“3(mi)”和“1(dou)”这两个音,以下说法正确的是()A.音色一定不同 B.音调一定不同C.响度一定不同 D.音调、音色和响度都不同6.(3分)2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家.石墨烯由一层碳原子组成,它是目前世界上最薄、最坚硬的纳米材料,它的熔点超过2000℃,它具有优良的导电性和导热性等属性.可以预见,石墨烯未来的应用将相当广阔.根据石墨烯的属性,你认为石墨烯不能用来制成()A.隧道掘进机的钻头 B.炒菜锅C.高压输电线D.家用保险丝7.(3分)广告公司在拍摄水果广告时,为了追求某种艺术效果,在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉.站在旁边的摄影师将看到()A.苹果呈黑色,瓷盘呈白色,香蕉呈黑色B.苹果呈红色,瓷盘呈黑色,香蕉呈黑色C.苹果呈黑色,瓷盘呈红色,香蕉呈红色D.苹果呈红色,瓷盘呈红色,香蕉呈黑色二、填空题(本大题7小题,每空1分,共21分)8.(3分)电磁波在真空中的传播速度是3×108(填单位);电磁波的波长越长其频率就越;电磁波(选填“能”或“不能”)在空气中传播.9.(3分)如图是固定在水平桌面上的圆弧轨道,将一小球由轨道的P点自由释放,滚动到Q点.在此过程中,动能先变后变,重力势能.10.(3分)如图是探究电磁感应现象的实验装置.保持U形磁铁不动,闭合开关,若金属棒ab竖直向上运动,此时灵敏电流表的指针;若金属棒ab水平向左运动,此时灵敏电流表的指针.如果保持金属棒ab不动,闭合开关,当U形磁铁水平向右运动时,灵敏电流表的指针.(均选填“偏转”或“不偏转”)11.(3分)如图的装置可用来定性研究定律.将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和相同,通过温度计示数的变化可以比较的多少.12.(3分)某实心正立方体金属块的质量是m,边长是a,则金属块的密度ρ= (用m、a表示).取6个这样的金属块,分别以如图的甲、乙两种方式放置在水平地面上,则甲、乙两种方式放置的金属块对水平地面的压力之比F甲:F乙= ,压强之比P甲:P乙= .13.(3分)某托盘天平的全部砝码及标尺如图,此天平的称量(即称量范围)是g.若将此天平调节平衡后测一物体的质量,物体应放在盘.当加入一定量的砝码后,发现天平的指针偏向分度盘的左侧,再加入最小的砝码,指针偏向分度盘的右侧,这时应该,直至天平平衡.14.(3分)有一种亮度可以调节的小台灯,其电路如图甲.电源电压为24Ⅴ,灯泡L的额定电压为24Ⅴ,通过灯泡L的电流跟其两端电压的关系如图乙.当灯泡正常发光时,灯丝的电阻为Ω.调节滑动变阻器R,使灯泡的实际功率为 3.6W时,灯泡两端的电压是Ⅴ,滑动变阻器R连入电路的阻值是Ω.三、作图题(共8分)15.(8分)(1)画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图.(2)如图2,杠杆OB可绕O点转动,在力F的作用下在水平位置平衡,画出力F的力臂L.(3)画出图3中入射光线AO的反射光线.(4)根据图4中光的传播方向,在虚线框内画上凸透镜或凹透镜.(5)声控开关在接收到一定响度的声音时会自动闭合一段时间.某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进人,灯泡都能接通电源发光.请按题意将图5的电路连接完整.四、实验题(本大题3小题,共19分)16.(6分)如图1用刻度尺测量一物体的宽度,该刻度尺的分度值是,物体的宽度是cm.(2)如图2,电能表的示数为度;在某段时间内转盘转过1000转,表示此段时间内用了度电.(3)如图3的电压表,若选0~3V的量程,读数为V;若选0~15Ⅴ的量程,读数为V.17.(7分)如图,底面积为80cm2的圆筒形容器内装有适量的水,放在水平桌面上;底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下.小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时(水没有溢出容器),弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系.(不计细线重,g取10N/kg)(1)除图中的器材外,还需要的测量工具是.(2)小王从圆柱体接触水面至接触容器底之前,分别记下h和F,并将测量的结果填写在下面的表格中.实验次1 2 3 4 5 6 7 8 9序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据,在图中的方格纸中画出F与h关系的图象.②分析表中数据、观察图象,可以得出结论:在物体A没有浸没之前,当h增大时,弹簧测力计的示数F ;在物体A浸没后,当增大h时,弹簧测力计的示数F .(均选填“增大”、“减小”或“不变”)③从表格中可知:在做次序3的实验时,物体A受到的浮力为N.(3)物体A在容器内浸没后与未放人物体A前比较,水对容器底产生的压强增加了Pa.18.(6分)在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材有:电源(电压恒为4.5Ⅴ),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω 2A”、“50Ω 1A”),导线若干.(1)请根据图甲的电路图用笔画线将图乙实物图连接完整(注意电流表的量程选择).(2)小李实验时,在a、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表的示数为1.5Ⅴ,并记下相应的电流值;再改接10Ω的电阻,此时滑片P应向(选填“E”或“F”)端移动,小李移动变阻器滑片P的目的是:.(3)小李为完成用四个定值电阻进行实验,他应选择的滑动变阻器规格是.他这样选择的理由是:.五、计算题(本大题2小题,共13分)19.(7分)如图,小王站在高3m、长6m的斜面上,将重200N的木箱沿斜面匀速从底端拉上顶端,拉力大小恒为120N,所花时间是10s.求:(1)木箱A沿斜面方向的运动速度.(2)小王对木箱做功的功率.(3)斜面的机械效率.20.(6分)某保温电热水壶电路如图,S是温控开关,R1为加热器.当开关S接到a时,电热水壶处于加热状态,此时通过电热水壶的电流是5A;当水烧开时,开关S自动切换到b,电热水壶处于保温状态,此时电热水壶的电功率为165W.(不考虑温度对电阻阻值的影响),求:(1)加热电阻R1的阻值是多大?(2)在保温状态下,通过电阻R2的电流是多少?六、综合能力题(本大题3小题,共18分)21.(6分)小王用凸透镜、蜡烛、光屏和光具座等器材,探究凸透镜成像的规律.实验桌上现有A、B两个凸透镜,其中凸透镜A的焦距为50cm,凸透镜B的焦距为10cm.光具座上标尺的刻度范围如图.(1)小王想探究凸透镜成像的规律,应选用凸透镜(选填“A”或“B”).(2)小王在图中的光具座上,不断改变蜡烛与透镜间的距离,并移动光屏进行实验,所获得的实验数据如表所示.分析实验数据可知:实验次序物体到凸透镜的距离u/cm 光屏上像到凸透镜的距离v/cm 光屏上像的大小1 60 12 缩小2 30 15 缩小3 20 20 等大4 15 30 放大5 12 60 放大①从实验次序2、3、4可以看出,当成实像时,物体到凸透镜的距离越短,光屏上像的大小就越;②同一凸透镜,成实像时,像距v随物距u的增大而.(3)你认为小王同学的实验过程是否全面?请提出你的看法(只需写出一种).答:.22.(6分)某校科技小组的同学们用PTC元件(即半导体陶瓷材料)制作了一个电加热保温杯.常温下的凉开水放在杯内可加热至60℃,并利用这种元件的特性设定保温温度为60℃.已知所用的PTC元件的阻值R T随温度的变化关系如图甲,使用时PTC元件如图乙接入家庭电路中.请回答下列问题:(1)当温度为60℃时,电路中的电流是mA,通电1min,PTC元件消耗的电能是J.(2)PTC元件的最大电功率是W.(3)保温杯可以利用PTC元件的特性进行保温的原理是:当温度达到60℃时,PTC元件发热功率等于散热功率(即在相同时间内产生的热量与散失的热量相等),温度保持不变.从图甲可以看出,①当它的温度高于60℃时,,温度下降;②当温度低于60℃时,,温度上升.因此保温杯中的水可以保持在60℃左右.23.(6分)阅读下面的短文,回答问题.空气能热水器空气能热水器(如图甲)是吸收空气的热能来制造热水的装置.其耗能约为电热水器的四分之一.空气能属于可再生的新能源,拥有先天的节能环保的优势.图乙是空气能热水器的工作原理示意图,它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成.制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同,其工作过程如下:A.液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器,在蒸发器迅速汽化,并从空气中吸收热能.B.制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器.C.在冷凝器中,高温高压的蒸气将热能传递给冷水并发生液化.制冷剂依此不断循环流动,使水的温度不断上升.空气能热水器有一个很重要的指标是能效比,它是指水箱中的水吸收的热能(Q)与压缩机等电器消耗的电能(W)的比值.能效比越高,说明热水器的制热效果越好请回答下列问题:(1)制冷剂在中汽化,在中液化.(2)制冷剂在工作循环过程中,将中的热能不断地“搬运”至中.(3)某品牌空气能热水器正常工作时的参数如下:电源电压额定输入功率/kw 进水温度/ 出水温度/ 能效比220V 0.84 20 56 3.4从表格中的数据可知,该空气能热水器正常工作1h可产生的热水的体积为L.[水的比热容为4.2×103J/(kg・℃);水的密度为1.0×103kg/m3].2012年广东省中考物理试卷参考答案与试题解析一.单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中.只有一个是正确的.请把答题卡上对应题目所选的选项涂黑.1.(3分)(2012•中山)以下微观粒子按空间尺度由大到小排序正确的是()A.质子原子核原子 B.原子原子核质子C.原子核质子原子 D.原子质子原子核【解答】解:物质由分子构成,分子由原子构成,原子由原子核和电子构成,原子核由质子和中子构成,质子和中子又由夸克构成,因此从大到小的顺序应为:原子、原子核、质子.故选B.2.(3分)(2012•东莞)一瓶矿泉水放入冰箱结冰后,下列物理量不发生改变的是()A.质量 B.温度 C.内能 D.密度【解答】解:矿泉水放入冰箱结冰后,温度降低,内能减小,密度变小,体积变大,只有质量是不变的.故选A.3.(3分)(2012•广东)图中的四个实例,目的是为了减小摩擦的是()A.鞋底的花纹B.浴室脚垫做得凹凸不平C.在合页轴上加润滑油D.矿泉水瓶盖上的条纹【解答】解:A、鞋底有凹凸的花纹,是在压力一定时,增大接触面的粗糙程度来增大鞋和地面之间的摩擦力,防止滑倒.不符合题意.B、浴室脚垫做得凹凸不平,是在压力一定时,增大接触面的粗糙程度来增大脚和脚垫之间的摩擦力,防止滑倒.不符合题意.C、在合页轴上加润滑油,是相互接触的两表面彼此离开,减小摩擦力.符合题意.D、矿泉水瓶盖上的条纹,是在压力一定时,增大接触面的粗糙程度来增大手和瓶盖之间的摩擦力,防止打滑.不符合题意.故选C.4.(3分)(2012•东莞)图中小磁针的指向正确的是()A.B.C.D.【解答】解:①从图可知,电流从螺线管的左端流入,右端流出,根据安培定则可知,螺线管左端是N 极,右端是S极;由于同名磁极相互排斥,异名磁极相互吸引,所以小磁针的左端是N极,右端是S极.所以A不符合题意.②从图可知,电流从螺线管的右端流入,左端流出,根据安培定则可知,螺线管左端是N 极,右端是S极;由于同名磁极相互排斥,异名磁极相互吸引,所以小磁针的左端是S极,右端是N极.所以B不符合题意.③从图可知,电流从螺线管的右端流入,左端流出,根据安培定则可知,螺线管左端是N 极,右端是S极;由于同名磁极相互排斥,异名磁极相互吸引,所以小磁针的左端是S极,右端是N极.所以C符合题意.④从图可知,电流从螺线管的左端流入,右端流出,根据安培定则可知,螺线管左端是N 极,右端是S极;由于同名磁极相互排斥,异名磁极相互吸引,所以小磁针的左端是S极,右端是N极.所以D不符合题意.故选C.5.(3分)(2012•东莞)在同一架钢琴上,弹奏C调“3(mi)”和“1(dou)”这两个音,以下说法正确的是()A.音色一定不同 B.音调一定不同C.响度一定不同 D.音调、音色和响度都不同【解答】解:因为dou.1 和 mi.3 两个音阶的音调越来越高,dou.1 的音调低,mi.3 的音调高,说明振动的频率不同,音调越高,振动频率越快.故选B.6.(3分)(2012•中山)2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家.石墨烯由一层碳原子组成,它是目前世界上最薄、最坚硬的纳米材料,它的熔点超过2000℃,它具有优良的导电性和导热性等属性.可以预见,石墨烯未来的应用将相当广阔.根据石墨烯的属性,你认为石墨烯不能用来制成()A.隧道掘进机的钻头 B.炒菜锅C.高压输电线D.家用保险丝【解答】解:A、隧道掘进机的钻头,利用了它的硬度大的特点,故A正确,不符合题意;B、炒菜锅,利用了它的导热性好,故B正确,不符合题意;C、高压输电线,利用了它的导电性好的特点,故C正确,不符合题意;D、石墨烯熔点高不能用来做保险丝,故D符合题意;故选D.7.(3分)(2012•东莞)广告公司在拍摄水果广告时,为了追求某种艺术效果,在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉.站在旁边的摄影师将看到()A.苹果呈黑色,瓷盘呈白色,香蕉呈黑色B.苹果呈红色,瓷盘呈黑色,香蕉呈黑色C.苹果呈黑色,瓷盘呈红色,香蕉呈红色D.苹果呈红色,瓷盘呈红色,香蕉呈黑色【解答】解:用红光照射白色瓷盘、红色苹果及黄色香蕉:白色瓷盘,白色的物体能反射所有的色光,反射什么色光就是什么颜色,故瓷盘呈现红色.红色的苹果反射红光,故呈现红色;黄色香蕉,吸收红色的光,没有光线进入人眼,故呈现黑色;故选D.二、填空题(本大题7小题,每空1分,共21分)8.(3分)(2012•东莞)电磁波在真空中的传播速度是3×108m/s (填单位);电磁波的波长越长其频率就越低;电磁波能(选填“能”或“不能”)在空气中传播.【解答】解:由课本基础知识可知,电磁波在真空中的传播速度为:3×108m/s.任何一种频率的电磁波在真空中的传播速度都相同,则电磁波的波长与频率成反比,所以电磁波的频率越高,它的波长就越短.频率越低,波长越长.电磁波的传播不需要介质,可以在空气中传播.故答案为:m/s;低;能.9.(3分)(2012•东莞)如图是固定在水平桌面上的圆弧轨道,将一小球由轨道的P点自由释放,滚动到Q点.在此过程中,动能先变大后变小,重力势能先变小后变大.【解答】解:(1)小球由轨道的P点自由释放,在运动到轨道最低点的过程中,小球的质量不变,高度降低,重力势能变小,速度越来越快,动能变大;(2)在小球由最低点滚动到Q点的过程中,小球质量不变,高度变高,重力势能变大,速度越来越小,动能变小.故答案为:大;小;先变小后变大.10.(3分)(2012•东莞)如图是探究电磁感应现象的实验装置.保持U形磁铁不动,闭合开关,若金属棒ab竖直向上运动,此时灵敏电流表的指针不偏转;若金属棒ab水平向左运动,此时灵敏电流表的指针偏转.如果保持金属棒ab不动,闭合开关,当U形磁铁水平向右运动时,灵敏电流表的指针偏转.(均选填“偏转”或“不偏转”)【解答】解:闭合开关,金属棒为闭合电路的一部分导体,(1)若金属棒ab竖直向上运动,金属棒不切割磁感线,不会产生感应电流,此时灵敏电流表的指针不偏转;(2)若金属棒ab水平向左运动,金属棒切割磁感线,产生感应电流,此时灵敏电流表的指针偏转;(3)保持金属棒ab不动,当U形磁铁水平向右运动时,金属棒和磁场之间发生相对运动,金属棒也切割磁感线,产生感应电流,此时灵敏电流表的指针偏转.故答案为:不偏转;偏转;偏转.11.(3分)(2012•东莞)如图的装置可用来定性研究焦耳定律.将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和电流相同,通过温度计示数的变化可以比较电流产生热量的多少.【解答】解:(1)如图的装置可用来定性研究焦耳定律;(2)将电阻R甲与R乙串联在电路中是为了使时间和电流相同;(3)通过温度计示数的变化可以比较电流产生热量的多少.故答案为:焦耳;电流;电流产生热量.12.(3分)(2012•广东)某实心正立方体金属块的质量是m,边长是a,则金属块的密度ρ= (用m、a表示).取6个这样的金属块,分别以如图的甲、乙两种方式放置在水平地面上,则甲、乙两种方式放置的金属块对水平地面的压力之比F甲:F乙= 1:1 ,压强之比P甲:P乙= 2:3 .【解答】解:(1)金属块的体积:V=a3,金属块的密度:ρ==;(2)由题知6个金属块放在水平地面上,对地面的压力:F甲=F乙=G总=6G=6mg,所以F甲:F 乙=1:1;由图知,地面的受力面积S甲=3a2,S乙=2a2,所以S甲:S乙=3a2:2a2=3:2,∵p=,F甲:F乙=1:1;S甲:S乙=3:2,∴p甲:p乙=2:3.故答案为:;1:1;2:3.13.(3分)(2012•东莞)某托盘天平的全部砝码及标尺如图,此天平的称量(即称量范围)是0~210 g.若将此天平调节平衡后测一物体的质量,物体应放在左盘.当加入一定量的砝码后,发现天平的指针偏向分度盘的左侧,再加入最小的砝码,指针偏向分度盘的右侧,这时应该取下最小砝码,向右移动游码,直至天平平衡.【解答】解:(1)天平的最大测量值是:100g+50g+20g+20g+10g+5g+5g=210g.(2)用天平称量物体质量时,物体放在天平的左盘,砝码放在天平的右盘.(3)当加人一定量的砝码后,发现天平的指针偏向分度盘的左侧,说明天平的左端下沉,再加入最小的砝码,指针偏向分度盘的右侧,说明天平的右端下沉,这时应该取下最小砝码,向右移动游码.故答案为:0~210;左;取下最小砝码,向右移动游码.14.(3分)(2012•广东)有一种亮度可以调节的小台灯,其电路如图甲.电源电压为24Ⅴ,灯泡L的额定电压为24Ⅴ,通过灯泡L的电流跟其两端电压的关系如图乙.当灯泡正常发光时,灯丝的电阻为60 Ω.调节滑动变阻器R,使灯泡的实际功率为3.6W时,灯泡两端的电压是12 Ⅴ,滑动变阻器R连入电路的阻值是40 Ω.【解答】解:(1)灯泡正常工作时的电压U L=24V,由图可知通过灯泡的电流I L=0.4A,灯泡的电阻R L===60Ω;(2)由图象可知,当U L′=12V,I=I L′=0.3A时,灯泡的实际功率为3.6W,此时滑动变阻器两端的电压U滑=U﹣U L′=24V﹣12V=12V,滑动变阻器接入电路的电阻R滑===40Ω.故答案为:60;12;40.三、作图题(共8分)15.(8分)(2012•东莞)(1)画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图.(2)如图2,杠杆OB可绕O点转动,在力F的作用下在水平位置平衡,画出力F的力臂L.(3)画出图3中入射光线AO的反射光线.(4)根据图4中光的传播方向,在虚线框内画上凸透镜或凹透镜.(5)声控开关在接收到一定响度的声音时会自动闭合一段时间.某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进人,灯泡都能接通电源发光.请按题意将图5的电路连接完整.【解答】解:(1)重力从重心竖直向下画,标出符号G,支持力从重心竖直向上画,标出符号F,注意两个力大小相等,所画的长度要相等,如下图:(2)过支点O向F的作用线做垂线,垂线段的长度为F的力臂,如图所示:或(3)先过入射点垂直平面镜作出法线,再根据反射角等于入射角在法线的右侧画出反射光线.如图所示:(4)由给出的光线可知,原本向中间会聚的光线经透镜折射后变得平行不再会聚,故虚线框内的是凹透镜,如图所示:(5)两个声控开关串联会相互影响,只有都闭合时灯才发光;两个声控开关并联会互不影响,可以独立控制灯的亮灭,根据“为确保行人不管从哪端进人,灯泡都能接通电源发光”,所以两开关应并联,如下图所示:四、实验题(本大题3小题,共19分)16.(6分)(2012•东莞)如图1用刻度尺测量一物体的宽度,该刻度尺的分度值是1mm ,物体的宽度是 1.40 cm.(2)如图2,电能表的示数为1931.6 度;在某段时间内转盘转过1000转,表示此段时间内用了0.4 度电.(3)如图3的电压表,若选0~3V的量程,读数为 2.6 V;若选0~15Ⅴ的量程,读数为13 V.【解答】解:(1)此刻度尺的分度值为1mm,所以物体长度为L=1.40cm;(2)电能表的示数为1931.6kwh;设消耗的电能为W,根据题意得=W=0.4kwh;(3)电压表选0~3Ⅴ的量程,读数为2.6V;若选0~15Ⅴ的量程,读数为13V.故答案为:(1)1mm;1.40;(2)1931.6;0.4;(3)2.6;13.17.(7分)(2012•中山)如图,底面积为80cm2的圆筒形容器内装有适量的水,放在水平桌面上;底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下.小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时(水没有溢出容器),弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系.(不计细线重,g取10N/kg)(1)除图中的器材外,还需要的测量工具是刻度尺.(2)小王从圆柱体接触水面至接触容器底之前,分别记下h和F,并将测量的结果填写在下面的表格中.1 2 3 4 5 6 7 8 9实验次序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据,在图中的方格纸中画出F与h关系的图象.②分析表中数据、观察图象,可以得出结论:在物体A没有浸没之前,当h增大时,弹簧测力计的示数F 减小;在物体A浸没后,当增大h时,弹簧测力计的示数F 不变.(均选填“增大”、“减小”或“不变”)③从表格中可知:在做次序3的实验时,物体A受到的浮力为 2.4 N.(3)物体A在容器内浸没后与未放人物体A前比较,水对容器底产生的压强增加了900 Pa.【解答】解:(1)弹簧测力计测量拉力,物体底面到水面的距离需要使用刻度尺测量;(2)①根据实验数据做出图象如下:②分析表中数据、观察图象,可以得出结论:在物体A没有浸没之前,当h增大时,弹簧测力计的示数F减小;在物体A浸没后,当增大h时,弹簧测力计的示数F不变;③由实验次序1知,物体的重力为G=9N,实验次序3中弹簧测力计的拉力为F=6.6N,所以此时受到的浮力为F浮=G﹣F=9N﹣6.6N=2.4N;(3)物体完全浸没时排开水的体积为V排=V0=S0h0=60cm2×12cm=720cm3排开水的深度为h===9cm=0.09m增加的压强为P=ρgh=1.0×103kg/m3×10N/kg×0.09m=900Pa故答案为:(1)刻度尺;(2)①F与h图象关系如下:②减小;不变③2.4;(3)900.18.(6分)(2012•东莞)在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材有:电源(电压恒为4.5Ⅴ),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω 2A”、“50Ω 1A”),导线若干.(1)请根据图甲的电路图用笔画线将图乙实物图连接完整(注意电流表的量程选择).(2)小李实验时,在a、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表的示数为1.5Ⅴ,并记下相应的电流值;再改接10Ω的电阻,此时滑片P应向 F (选填“E”或“F”)端移动,小李移动变阻器滑片P的目的是:保持定值电阻两端电压为1.5V不变.(3)小李为完成用四个定值电阻进行实验,他应选择的滑动变阻器规格是“50Ω 1A”.他这样选择的理由是:当20Ω的电阻接入a、b间时,为使电压表的示数为1.5V,滑动变阻器接入电路中的阻值是40Ω;若选用规格为“20Ω,2A”滑动变阻器,无论怎样移动滑片P,电压表的示数始终无法达到1.5V .【解答】解:(1)电路中的最大电流I=═=0.6A;则电流表的量程为0~0.6A;故将电流表“0.6A”的接线柱与开关的右接线柱相连,“﹣”接线柱与电阻丝的b接线柱相连;如图所示:(2)将5Ω的电阻换成了10Ω的电阻时,串联电路的总电阻变大,根据欧姆定律可知电路中电流变小,滑动变阻器分得的电压变小,电阻分得的电压变大;要探究电流和电阻之间关系,必须保持电阻两端的电压不变,即与电阻并联的电压表示数不变,所以应调节滑片向F 移动,增大滑动变阻器接入电路的电阻,使电压表的示数达到1.5V时,读取电流表示数.因此小李移动变阻器滑片P的目的保持定值电阻两端电压为1.5V不变.(3)当20Ω的电阻接入a、b间时,为使电压表的示数为1.5V,滑动变阻器接入电路中的阻值是40Ω;若选用规格为“20Ω,2A”滑动变阻器,无论怎样移动滑片P,电压表的示数。
2012年广东省广州市中考物理试卷-答案
广东省广州市2012年初中毕业生学业考试物理答案解析一、选择题1.【答案】A【解析】人的高度大约在2m左右,躺着和站着的长度相差不大,准确到毫米就可以了;所以根据题中的选项,要用量程是3m,分度值是1mm的刻度尺,即选项A准确;故选A。
【提示】(1)首先估计物体的长度和物体对准确程度的要求;(2)刻度尺的选取要根据测量需要达到的准确程度来选取;(3)为了减小误差,测量时要尽量进行一次测量,即刻度尺的量程要大于物体的长度。
【考点】刻度尺的使用。
2.【答案】D【解析】电路中电流过大的原因有两个:一是短路;二是家中使用用电器的总功率过大。
故大功率用电器同时使用时,将会使电路中的电流过大,引起火灾,故A错误;使用测电笔时,一定要接触笔尾的金属体,这样才能构成闭合回路,达到辨别火线和零线的目的,故B错误;电冰箱一定要使用三孔插座,且金属外壳要接地。
因为当用电器的外壳和火线间的绝缘破损,使外壳带电,电流就会流入大地,不会对人体造成伤害,故C选项不符合题意;火线首先进开关,再入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,故D正确。
故选D。
【提示】使用测电笔时,手一定要接触笔尾的金属体。
对于金属外壳的家用电器,金属外壳一定接地,使用三孔插座,发生触电事故。
灯泡的接法:火线首先进开关,再入灯泡顶端的金属点;零线直接接入灯泡的螺旋套。
电路中电流过大的原因有两个:一是短路;二是家中使用用电器的总功率过大。
【考点】安全用电原则。
3.【答案】C【解析】该题中老师觉得小明的发言声音太小,即想让他说话声音大一些,故老师是要求小明提高声音的响度。
故选C。
【提示】声音的特性有三个:音调、响度和音色。
音调是指声音的高低,与振动频率有关;响度是指声音的大小,跟距声源的远近和振幅有关;音色又叫音品是指声音的品质与特色,它跟发声体的材料和结构有关。
【考点】音调、响度与音色的区分。
4.【答案】C【解析】太阳光照射到苹果上,其他颜色的光都被吸收了,只有红光被反射,所以呈现红色。
