建筑设计造型手法41页PPT
合集下载
《建筑造型》PPT课件
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
空间认知作业
spatial cognition curriculum work
勒.柯布西耶： 建筑是住人的机器
The construction is machine which the humanity lives
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
“非纸上表现”——建筑造型的开始
“Non-Paper Expression” – the Beginning of the Architecture
“非纸上表现”——建筑造型的开始
建筑造型设计ppt课件
统一与完整 对比与微差 均衡与稳定 韵律与节奏 比例与尺度 主从与重点
❖本章重点
建筑构图原理
精品课件
例2： 罗马千禧教堂, Richard meier
统一与完整 对比与微差 均衡与稳定 韵律与节奏 比例与尺度 主从与重点
❖本章重点
建筑构图原理
精品课件
3.不同方向的对比 Contrast between different directions
设计原则
力学法则 美学法则 自然法则
精品课件
第三部分 建筑造型设计的原则
一、遵循力学法则
设计原则
力学法则 美学法则 自然法则
二、遵循美学法则
精品课件
多样统一原则是建筑形式创作的基本原则，即统一中求变化， 变化中求统一。多样统一原则也是形式美的基本原则。
多样统一原则，基本上包括了三个方面的内容：即统一、变化 与量度。量度是工具、变化是手段而统一是最终的目的。
统一与完整 对比与微差 均衡与稳定 韵律与节奏 比例与尺度 主从与重点
例1： Unity temple, Frank Lloyd Wright
❖本章重点
精品课件
2.4 利用色彩和材质来获得统一
Alice Pratt Brown Hall, Ricardo Bofill and the Taller de Arquitectura
建筑构图原理
精品课件
4.虚实的对比 Contrast between transience & solid
统一与完整 对比与微差 均衡与稳定 韵律与节奏 比例与尺度 主从与重点
例1： East Wing, National Gallery, I.M.Pei
❖本章重点

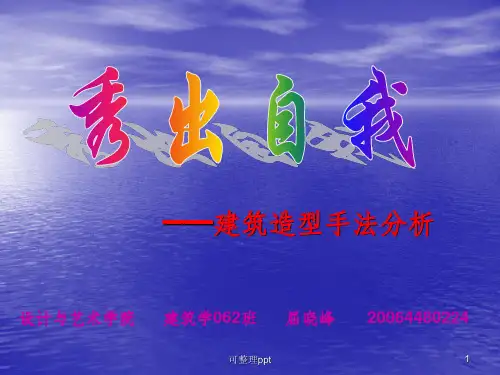

《建筑造型设计手法》PPT课件
可整理ppt
41
可整理ppt
42
察没看 ，什上 其么去 远建好 富比筑像 得一特一 多个色个 圆，圆 柱仔柱 要细体 丰观，
19
渐变法之建筑单体形体渐变法
时常会看到一个建筑由一个或者几个相 似的建筑单体组成，实际每个建筑形体已 经有一些小的变化了，这就是建筑造型手 法中的渐变法中的建筑单体形体渐变法。
可整理ppt
20
可整理ppt
几 何 体 的 组 合
10
长方体的有机组合，形成一个丰富的空间建筑
可整理ppt
11
几何切削法
对几何造型进行一些别具特色的切削，形 成一种新的视觉效果，就是所说的几何切 削法。切削法形成的建筑造型一般能起到 点睛的作用，并用建筑的主要部分去勾走 观察参观者的眼神。
可整理ppt
12
可整理ppt
你 不 得 不 把 目 光 上 移
艺术造型手法的运用，需要有一定的艺 术知识和感受，其统一与变化，主要与次 要，对比与协调，均衡与稳定，比例与尺 度，节奏与律等，需要较多的观察与总结。 下面主要用图片一一说明。
可整理ppt
28
可整理ppt
29
可整理ppt
了 变 化 ， 丰 富 了 整 个 立 面
门 ， 变 很 “ 实 ” 起 来 ， 形 成
可整理ppt
形 体 相 似 自， 然高 分度 明不 同 ， 主 次
24
高
度
渐
变
，
形
体
保
持
不
变
可整理ppt
25
可整理ppt
其远
归近
属高
显 而 易 见 了
于 哪 一 个 建 筑
低 不 同 的 建 筑
建筑设计制图13讲建筑形体表达方法建筑施工图结构施工图精品PPT课件
此时：断面图尽量布置在剖切平面的 延长线上，并且断面图用粗实线画。
2、中断断面图：画在细长杆件的中 断处。要求同移出断面图。
3、重合断面图：画在剖切位置线上，并 与投影图重合的断面图。
此时：断面图轮廓线应与投影图轮廓线 有所区别，若两轮廓线重合，以投影图 轮廓线不间断画出。
重合断面图的应用：
7.4 简化画法
由剖切位置线和剖视方向线组成； 剖切位置线：粗实线，长6—10mm； 剖视方向线：粗实线，长4—6mm； 注意：剖切符号不能与轮廓线相交。
2、剖切符号编号： 采用阿拉伯数字注写在视向线端部同侧。
3、剖面图的标注 在剖面图下书写图名，并下画一粗实
线。如：１－１剖面图 三、剖面图的种类 1、全剖面图
1）用一个剖切平面剖切所形成的。 2）适用于不对称形体； 3）一般应标出所有标注。 如图：
2、投影图的摆放位置： 1）正常摆放
此时： 各投影图 在其正确 投影位置， 可不标注 图名。
2）建筑图纸的摆放 可根据图纸 合理摆放， 但应标注图 名，并在图 名下画粗实 线。如图：
7.2 剖面图
一、剖面图的概念
1、剖面图：假想用 剖切平面剖开形体， 移去观察者和剖切 平面之间部分，画 出的剩余部分的投 影图。
施工图的一般规定
索引符号与详图符号
引出线
引出线以细实线绘制，宜采用水平方向的直线，或经 下述角度再折为水平线，与水平方向呈30°、45°、 60°、90°的直线。文字说明宜注写在水平线的上方， 也可注写在水平线的端部，索引详图的引出线应与水 平直径相连接，如图所示。
同时引出几个相同部分的引出线，宜互相平行，也可画成集中于 一点的放射线，如图所示。
总平面图
将拟建工程场地一定范围内的新建、计划扩建、 原有和拆除的建筑物、构筑物的位置、标高、 道路布置，连同周围的地形地物状况，用水平 投影的方法画出的图样，即为总平面图。总平 面图上标注的尺寸一律以米为单位，且一般注 写到小数点后第二位。
2、中断断面图：画在细长杆件的中 断处。要求同移出断面图。
3、重合断面图：画在剖切位置线上，并 与投影图重合的断面图。
此时：断面图轮廓线应与投影图轮廓线 有所区别，若两轮廓线重合，以投影图 轮廓线不间断画出。
重合断面图的应用：
7.4 简化画法
由剖切位置线和剖视方向线组成； 剖切位置线：粗实线，长6—10mm； 剖视方向线：粗实线，长4—6mm； 注意：剖切符号不能与轮廓线相交。
2、剖切符号编号： 采用阿拉伯数字注写在视向线端部同侧。
3、剖面图的标注 在剖面图下书写图名，并下画一粗实
线。如：１－１剖面图 三、剖面图的种类 1、全剖面图
1）用一个剖切平面剖切所形成的。 2）适用于不对称形体； 3）一般应标出所有标注。 如图：
2、投影图的摆放位置： 1）正常摆放
此时： 各投影图 在其正确 投影位置， 可不标注 图名。
2）建筑图纸的摆放 可根据图纸 合理摆放， 但应标注图 名，并在图 名下画粗实 线。如图：
7.2 剖面图
一、剖面图的概念
1、剖面图：假想用 剖切平面剖开形体， 移去观察者和剖切 平面之间部分，画 出的剩余部分的投 影图。
施工图的一般规定
索引符号与详图符号
引出线
引出线以细实线绘制，宜采用水平方向的直线，或经 下述角度再折为水平线，与水平方向呈30°、45°、 60°、90°的直线。文字说明宜注写在水平线的上方， 也可注写在水平线的端部，索引详图的引出线应与水 平直径相连接，如图所示。
同时引出几个相同部分的引出线，宜互相平行，也可画成集中于 一点的放射线，如图所示。
总平面图
将拟建工程场地一定范围内的新建、计划扩建、 原有和拆除的建筑物、构筑物的位置、标高、 道路布置，连同周围的地形地物状况，用水平 投影的方法画出的图样，即为总平面图。总平 面图上标注的尺寸一律以米为单位，且一般注 写到小数点后第二位。
新中式建筑风格解析分析PPT课件
• 民族的才是世界的，有中国特色才有全球经典。而这种 经典正是许多人不断追求的目标，同时也是对自我生活 的一种终极向往。而别墅产品亦如此，那些别墅购买与 使用者有谁不想成就自己的一段居住经典呢？据不完全 统计，目前在中国别墅消费群体中，有半数以上的消费 者希望自己的住宅具有中式风格或复古情调，因为在物 质生活丰富后，很多人便产生了一种精神回归式的怀旧 感。因此，作为一种独特的符号文化，“中式别墅”越 来越深入地融入到别墅建设中，从建筑到文化，从生活 到品位，现代中式庭院别墅正在悄然绽放。
第33页/共48页
芙蓉古城
四合院 ——围合而居的“芙蓉古城”
第34页/共48页
中国元素
第35页/共48页
万科第五园
第36页/共48页
万科第五园
• “第五园”位于深圳，万科城的定位为欧式建筑，为了区别于万科城、也为了避 免与万科城直接竞争，“第五园”就定位为中式风格。第五园沿袭了广东“岭南 四园”的风格，打造成中国传统的徽派建筑。
第20页/共48页
中国传统符号种类
• 有中国传统的吉祥物：青龙、白虎、朱雀、玄武、凤、 貔貅、双鱼、蝙蝠、玉兔等
• 有五行的金、木、水、火、土 • 有十二干支纪法 • 有甲骨文、象形文字 • 有象征民族特色的图案：中国结、窗花、剪纸、生肖、
祥云、日、月、山、火、云、水、太极、金乌 • 有福、禄、寿等吉祥文字 • 还有中国传统的宝相植物：牡丹、荷花、石榴、月季、
第25页/共48页
新 中 式 的 整 齐 式
传 统 中 式 的 自 然 式
第26页/共48页
植物层次的对比
第27页/共48页
现代中式的两种做法
复兴传统的方法
讲究对称大气，私密性强，一般要求 楼盘的用地面积比较大，或者单栋别 墅的占地面积比较大，才能比较好地 演绎出传统建筑的精髓。
第33页/共48页
芙蓉古城
四合院 ——围合而居的“芙蓉古城”
第34页/共48页
中国元素
第35页/共48页
万科第五园
第36页/共48页
万科第五园
• “第五园”位于深圳，万科城的定位为欧式建筑，为了区别于万科城、也为了避 免与万科城直接竞争，“第五园”就定位为中式风格。第五园沿袭了广东“岭南 四园”的风格，打造成中国传统的徽派建筑。
第20页/共48页
中国传统符号种类
• 有中国传统的吉祥物：青龙、白虎、朱雀、玄武、凤、 貔貅、双鱼、蝙蝠、玉兔等
• 有五行的金、木、水、火、土 • 有十二干支纪法 • 有甲骨文、象形文字 • 有象征民族特色的图案：中国结、窗花、剪纸、生肖、
祥云、日、月、山、火、云、水、太极、金乌 • 有福、禄、寿等吉祥文字 • 还有中国传统的宝相植物：牡丹、荷花、石榴、月季、
第25页/共48页
新 中 式 的 整 齐 式
传 统 中 式 的 自 然 式
第26页/共48页
植物层次的对比
第27页/共48页
现代中式的两种做法
复兴传统的方法
讲究对称大气，私密性强，一般要求 楼盘的用地面积比较大，或者单栋别 墅的占地面积比较大，才能比较好地 演绎出传统建筑的精髓。
