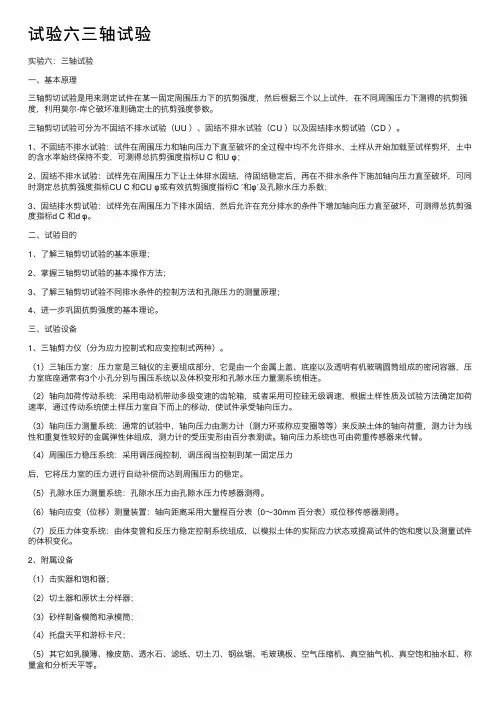

试验六三轴试验实验六：三轴试验⼀、基本原理三轴剪切试验是⽤来测定试件在某⼀固定周围压⼒下的抗剪强度，然后根据三个以上试件，在不同周围压⼒下测得的抗剪强度，利⽤莫尔-库仑破坏准则确定⼟的抗剪强度参数。
三轴剪切试验可分为不固结不排⽔试验（UU ）、固结不排⽔试验（CU ）以及固结排⽔剪试验（CD ）。
1、不固结不排⽔试验：试件在周围压⼒和轴向压⼒下直⾄破坏的全过程中均不允许排⽔，⼟样从开始加载⾄试样剪坏，⼟中的含⽔率始终保持不变，可测得总抗剪强度指标U C 和U φ；2、固结不排⽔试验：试样先在周围压⼒下让⼟体排⽔固结，待固结稳定后，再在不排⽔条件下施加轴向压⼒直⾄破坏，可同时测定总抗剪强度指标CU C 和CU φ或有效抗剪强度指标C ′和φ′及孔隙⽔压⼒系数；3、固结排⽔剪试验：试样先在周围压⼒下排⽔固结，然后允许在充分排⽔的条件下增加轴向压⼒直⾄破坏，可测得总抗剪强度指标d C 和d φ。
⼆、试验⽬的1、了解三轴剪切试验的基本原理；2、掌握三轴剪切试验的基本操作⽅法；3、了解三轴剪切试验不同排⽔条件的控制⽅法和孔隙压⼒的测量原理；4、进⼀步巩固抗剪强度的基本理论。
三、试验设备1、三轴剪⼒仪（分为应⼒控制式和应变控制式两种）。
（1）三轴压⼒室：压⼒室是三轴仪的主要组成部分，它是由⼀个⾦属上盖、底座以及透明有机玻璃圆筒组成的密闭容器，压⼒室底座通常有3个⼩孔分别与围压系统以及体积变形和孔隙⽔压⼒量测系统相连。
（2）轴向加荷传动系统：采⽤电动机带动多级变速的齿轮箱，或者采⽤可控硅⽆级调速，根据⼟样性质及试验⽅法确定加荷速率，通过传动系统使⼟样压⼒室⾃下⽽上的移动，使试件承受轴向压⼒。
（3）轴向压⼒测量系统：通常的试验中，轴向压⼒由测⼒计（测⼒环或称应变圈等等）来反映⼟体的轴向荷重，测⼒计为线性和重复性较好的⾦属弹性体组成，测⼒计的受压变形由百分表测读。
轴向压⼒系统也可由荷重传感器来代替。
（4）周围压⼒稳压系统：采⽤调压阀控制，调压阀当控制到某⼀固定压⼒后，它将压⼒室的压⼒进⾏⾃动补偿⽽达到周围压⼒的稳定。
土的抗剪强度三轴压力实验流程以及优点
土的抗剪强度三轴压力实验流程以及优点
内容:
土的抗剪强度是评价土体强度的一个重要指标。
为了测试土体的抗剪强度,通常采用三轴压力实验。
三轴压力实验的基本流程如下:
1. 取样:采用无扰动采样获得代表性的土样。
2. 处理样品:将土样制成三轴试验规定的圆柱形试件,两端平整,侧面涂油。
3. 饱和样品:将试件放入三轴仪的样品室内,从下端灌入水使试件饱和。
4. 固结:关闭排水,加载轴向压力使试件达到所需的初始应力状态并固结。
5. 剪切:保持轴向压力不变,逐步加载横向压力使试件发生剪切破坏。
记录各阶段的应变和位移。
6. 分析:根据加载过程中试件的应力和应变关系,绘制应力-应变曲线和抗剪强度包线,计算抗剪强度参数。
三轴压力实验的优点:
1. 可以准确控制和测量各向应力状态。
2. 可以获得土体抗剪强度的重要参数:粘聚力和内摩擦角。
3. 可通过改变固结压力模拟土体不同的初始应力状态。
4. 可通过饱水和排水条件模拟土体的饱水和不饱水状态。
5. 试验设备成熟,测试过程可靠,结果准确。
6. 可通过不同条件的试验对比分析土体抗剪强度的各种影响因素。
综上,三轴压力实验是获得土体抗剪强度参数的标准实验方法,对于土工 engineering 和地基基础设计具有重要意义。
土的三轴压缩实验报告
土的三轴压缩实验报告一、实验目的本次实验的目的是通过三轴压缩实验，了解土体的力学性质，掌握土体的压缩变形规律，为土的工程应用提供理论依据。
二、实验原理三轴压缩实验，是指在三个互相垂直的轴向上施加压力，测定土体在不同应力状态下的压缩变形及强度参数。
实验中，应变量为土体的轴向应变和径向应变，应力量为轴向应力。
三、实验设备本次实验所需的设备有：三轴试验机、应变仪、振动筛、天平、刷子、塑料袋等。
四、实验步骤1.制样：按照标准规定，取一定量的土样，经过筛分、清洗、调节含水率等处理后，制成规定尺寸的试样。
2.装置：将试样放入试验机中，放置在三轴压缩装置中央。
3.施压：逐渐施加压力，保持速率均匀，直到试样产生明显的压缩变形。
4.记录：在试验过程中，记录轴向压力、轴向应变、径向应变和应变速率等数据。
5.实验结束：当试样变形趋于稳定时，停止施压，记录最大轴向应力和最大径向应变。
6.清理：将试样从试验机中取出，清洁试验机和周围环境。
五、实验结果通过对实验数据的处理和分析，得出了土体的应力-应变曲线和压缩模量等力学参数。
六、实验注意事项1.试样应制备均匀，避免出现裂隙和空洞。
2.施加压力的速率应逐渐加大，避免过快或过慢。
3.实验过程中应注意安全，避免发生意外事故。
七、实验结论本次实验通过三轴压缩实验，测定了土体在不同应力状态下的压缩变形及强度参数，得出了土体的应力-应变曲线和压缩模量等力学参数。
实验结果表明，土体的压缩变形呈现出明显的非线性特性，随着轴向应力的增大，土体的压缩变形逐渐增大，压缩模量逐渐减小。
此外，不同土体的力学性质也存在差异，这需要在工程应用中进行针对性分析和处理。
三轴试验

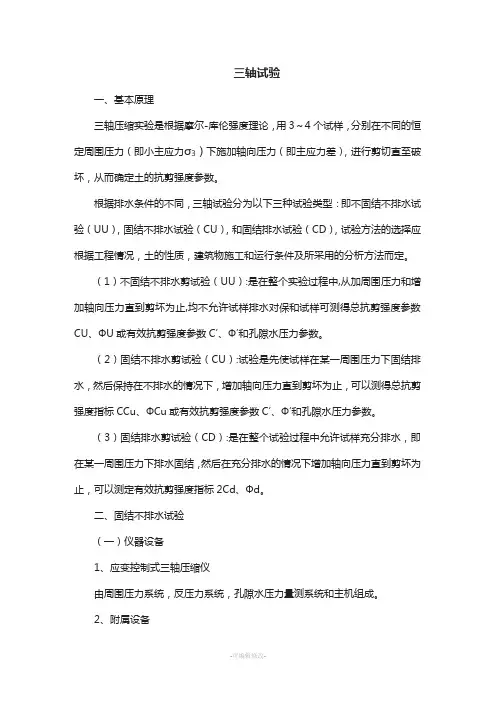

三轴试验一、基本原理三轴压缩实验是根据摩尔-库伦强度理论，用3～4个试样，分别在不同的恒定周围压力（即小主应力σ3）下施加轴向压力（即主应力差），进行剪切直至破坏，从而确定土的抗剪强度参数。
根据排水条件的不同，三轴试验分为以下三种试验类型：即不固结不排水试验（UU），固结不排水试验（CU），和固结排水试验（CD），试验方法的选择应根据工程情况，土的性质，建筑物施工和运行条件及所采用的分析方法而定。
（1）不固结不排水剪试验（UU）:是在整个实验过程中,从加周围压力和增加轴向压力直到剪坏为止,均不允许试样排水对保和试样可测得总抗剪强度参数CU、ФU或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（2）固结不排水剪试验（CU）:试验是先使试样在某一周围压力下固结排水，然后保持在不排水的情况下，增加轴向压力直到剪坏为止，可以测得总抗剪强度指标CCu、ФCu或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（3）固结排水剪试验（CD）:是在整个试验过程中允许试样充分排水，即在某一周围压力下排水固结，然后在充分排水的情况下增加轴向压力直到剪坏为止，可以测定有效抗剪强度指标2Cd、Фd。
二、固结不排水试验（一）仪器设备1、应变控制式三轴压缩仪由周围压力系统，反压力系统，孔隙水压力量测系统和主机组成。
2、附属设备包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆筒，：3、百分表量程3cm或1cm，分度值〉0.01mm。
4、天平程量200g，感量0.01g；程量1000g，感量0. 1g。
5、橡皮膜应具有弹性，厚度应小于橡皮膜直径的1/100，不得有漏气空。
（二）操作步骤1、仪器检查⑴周围压力的测量精度为全量程的1%，测读分值为5kPa。
⑵孔隙水压力系统内的气泡应完全排除。
系统内的气泡可用纯水或施加压力使气泡溶于水，并从试样底座溢出，测量系统的体积因数应小于1.5×10-5cm3/ kPa。
⑶管路应畅通，活塞应能滑动，各连接处应无漏气。
三轴剪切试验
5
的水从试样底座进入，待上部溢出，水头高差一般在 1m 左右，直至流入水量 和溢出水量相等为止。
(3) 反压力饱和法。试件在不固结不排水条件下，在土样顶部施加反压力， 但同时应在试样周围施加侧压力，反压力应低于侧压力 5kPa，当试样底部孔 隙压力其比值∆u/∆σ3＞0.98 时被认为是饱和的，否则再增加反压力和侧压力使 土体内气泡继续缩小，直至满足∆u/∆σ3＞0.98 的条件。 六、不固结不排水剪（UU）试验
许排水，这样从开始加压直至试样剪坏，土中的含水量始终保持不变，孔隙水压 力也不可能消散，可以测得总应力抗剪强度指标cu，φu。 2、固结不排水剪试验（CU）
试样在施加周围压力时，允许试样充分排水，待固结稳定后，再在不排水的 条件下施加轴向压力，直至试样剪切破坏，同时在受剪过程中测定土体的孔隙水 压力，可以测得总应力抗剪强度指标ccu，φcu和有效应力抗剪强度指标c’，φ’。 3、固结排水剪试验（CD）
(3) 调压阀的灵敏度及稳定性；
(4) 精密压力表的精度和误差；
(5) 稳压系统是否存在漏气现象；
(6) 管路系统的周围压力、孔隙水压力、反压力和体积变化装置以及试样上
下端通道接头处是否存在漏气漏水或阻塞现象
(7) 孔压及体变的管道系统内是否存在封闭气泡，若有封闭气泡可用无气泡
水进行循环排气；
(8) 土样两端放置的透水石是否畅通和浸水饱和；
四、试验前的检查和准备
1、仪器性能检查
图 9~7 承膜筒 模筒
１－三轴仪底座；２－透水石；３－试样； 座；２－透水石；３－制样圆膜；（两片合成）
3
图 9~8 砂样制备 １－仪器底
三轴剪切试验操作规程
三轴剪切试验操作规程1、将仪器放在固定位置上，调平仪器。
2、试验前应在各齿轮处加少量机油润滑，打开电源预热20分。
3、三轴试验根据排水情况分为三种类型：即不固结不排水(UU)试验、固结不排水剪（CD）测孔隙水压力(CU)试验和固结排水剪(CD)试验已适用不同工程条件而进行强度指标测定。
4、三轴试验必须制备3个以上性质相同的式样，在不同周围压力下进行试验。
周围压力宜根据工程实际试验要求确定。
5、应变控制式三轴仪由压力式、轴向加压设备、周围压力系统、反压力系统、孔隙水压力系统、轴向变形和体积变化测量系统组成。
6、附属设备：包括击样器、饱和器、切土器、原状土分样器、切土盘、承膜筒和对开圆膜7、在压力室的底座上，依次放上不透水板、试样及不透水试样帽，将橡皮膜筒套在试样外，并用橡皮圈将橡皮腊两端与此同时底座及试样帽分别扎紧。
8、将压力室罩顶部活塞提高，放下压力室罩，将活塞对准试样中心，并均匀地拧紧底座连接螺母。
向压力室注满纯水待压力室顶部排气孔有水溢出时，拧紧排气孔，并将活塞对准测力计和试样顶部。
9、按电控柜面板的围压设定，设置试验需要的围压值，将离合器调到空位，转动空挡手轮，当试样帽与活塞及测力计接触，装上变形指示计，将测力计和变形指示计调至零位。
10、输入工程编号、土样编号、试验方法，剪切速率。
11、关排水阀，开周围压力阀，施加周围压力，开始剪切。
12、试验结束后，关电动机，关周围压力阀，脱开离合器将离合器调至于粗位，转动粗调手轮，将压力室降下，打开排气孔，排除压力室内的水，拆卸压力室罩，拆除试样。
关掉电源，擦洗仪器。
山西春晖工程质量检测有限责任公司。
动三轴试验操作步骤
动三轴试验操作步骤1 开机1.1 开电脑1.2 开控制器（黑色机箱中红色按钮），打开控制程序，在参数选项中选择“动态试验”；将调整部分改为变形、位移控制，如已经为此种状态，则改为负荷、围压控制，然后再改回（以防开油源时侧向活塞突然升高，水喷出）。
1.3 预热15～30分钟。
1.4 开油源，按“启动”按钮，10秒后按下“高压”按钮，然后缓慢调节调压阀（油源）至5～6Mpa（可根据需要调更高），开冷却水。
2 安装试样说明：试样必须饱和。
试样饱和按照试验规程可以有多种方法，一般选用真空饱和，具体试验步骤见试验规程。
如试验需要，可再进行反压饱和或者水头饱和。
2.1 控制区，调整轴向及侧向为变形、缸位置控制；拖动轴向及侧向平均值调整，使其居于最左或最低以便装样；开上下孔压阀排除管路中气体进行负荷、围压、上孔压、下孔压清零，变形不清零。
2.2 将饱和好的试样套好橡皮膜，两端分别放滤纸、透水石，然后将两端的橡皮膜翻转。
微开下孔压阀，使试样安装底座有一层水膜，将试样平推放在底座上，翻下下端橡皮膜，缠2－3 条橡皮条，每条3－4 圈（橡皮条先缠在底座上）。
2.3 升底座，确认轴向控制方式为变形控制，缓缓拉动轴向调整，右移，约－30mm左右，看试样是否与上底座接触，快要接触时，鼠标点轴向调整，使缓缓上升，接触时负荷具体值与土样软硬程度相关。
2.4 翻上端橡皮膜，微开下孔压阀，向试样中缓缓注入水，以赶出试样与橡皮膜之间的气泡，可使用刷子轻轻驱赶，当无气泡时，可抽出下孔压体变管中的水，然后关下孔压阀。
2.5 盖压力室，依次拧紧6个螺丝，打开压力室右侧的进出水开关。
向压力室注水，当压力室注满水时（上部排气阀出水）关闭进水阀和压力室右侧的进出水开关。
拧紧排气阀。
清理顶盖多余的水。
3 设置参数3.1 调用固结参数菜单区选择设置，选择固结方案，一般为围压、固结比、加载时间和固结时间，修改口令为213t，修改后另存在原目录下，再次调用。
三轴试验操作
三轴试验操作步骤1、准备试件，用游标卡尺测量试件长度和直径，用电子天平测量试件质量，并做记录。
2、准备与试件直径相同的上下钢垫块（如有做水压试验则用专用的水压垫块），测量垫块和试件的总长度，准备相应直径的热缩管，热缩管长度比测量总长度少5～10mm，将热缩管套置在垫块和试件上。
3、打开热吹风至最大档，先从下到上将热缩管两侧棱热缩至平滑，然后整个热缩，热缩路径为螺旋式上升。
（图中为缩好的试样和垫块）4、用O型圈分别套在上下垫块的热缩管上。
5、将引申仪套在缩好的样和垫块上，并固定引伸仪底座（以径向引伸仪为试样高度一半为宜），将轴向变形锥固定在上垫块上，注意轴向变形锥尽量保持水平，引伸仪轴向变形杆均应在变形锥外，接触即可，不要使引伸仪轴向变形杆有太大的变形；拧紧引伸仪径向变形杆的变形螺丝，保持与试样接触，同样不要使引伸仪径向变形杆有太大的变形；将装好的试验件放在三轴压力室底座的定位销上，将引伸仪的引线插头插入三轴缸内接口上 (如有水压则需连接进出水管)；在试件上垫块上放置钢垫块，将三轴球形垫（凹面向上）放在钢垫块上，居中；注意从三轴缸内的底座到钢垫块的高度不得超过298mm)。
6、调节三轴压力室底座小车，使压力室筒正好位于底座上方，底座居中；打开主油泵缓缓放下三轴缸，注意三轴缸内壁不得与样品接触，三轴缸上的回油阀朝向后方，直至三轴缸底座卡垫上方，注意调整卡垫位置，使三轴缸能够顺利落下；当三轴缸顺利落下，与三轴缸底座接触没有缝隙时，一人水平端起三轴缸外套环，一人将卡垫卡住三轴缸，然后将三轴缸外套环水平向下套置在卡垫外；此过程须两人操作，操作过程中注意不要踩踏地面上的电线。
7、卸下三轴缸上的吊环；将径向变形和轴向变形引线插入三轴缸外的插槽中，拧紧；将三轴缸推入主机中（推的过程中注意引线，防止把引线拽断）；检查围压控制柜阀门，使其A、C处于开放状态；并打开压力室底座上透明管和加压管的开关检查三轴缸上的最外侧的回油阀，使其保持开启状态；8、打开控制箱中“EDC”电源开关；(如果不做水压试验则不用打开孔压系统电源)打开电脑中“Test”软件，选择连接“EDC”，会出现如下：点“刷新”会出现计算机所查找到的所有控制器选项(如有不同的机器设置则需要选择不同的设置号,默认设置号为1),点“全选”然后“连接”，连接上后将“EDC1”、“EDC2”和“EDC3”按钮按下，控制的相应通道颜色会有变化,如没反应，表明电脑不能控制硬件，停止试验；9、然后开始压力室充液，打开主控制柜上送油开关，当压力室围压油从回油阀流出时，关闭压力室充液泵电源；关闭回油阀、A阀、压力室底座透明管阀；将压力室推至主油缸上,接触轨道上的垫块对正10、调整油源压力,红圈中旋柄顺时针为加压,逆时针为减压,(压力数在压力表上显示,12Mpa时轴压大约可加载到出水口进水口800kN)，同时把冷却水管接到水源上，(注意进出水方向).打开水源进行冷却。
三轴压缩试验的步骤(正式)
TSZ-3应变控制式三轴仪（无级调速）中国水电十局中心试验室2012-7-20编写操作步骤一：不固结不排水剪切：1．1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触1.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀1.3：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压.1.4：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样二：固结不排水剪切：2.1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触2.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀2.3：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀2.4：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压2.5：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样三：固结排水剪切:3.1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触3.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀.3.3：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀.3.4：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→打开反压排水阀→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→剪切完毕后读取反压力管上的刻度→点击控制器上的停止速率、停止稳压3.5：卸压排水：关闭反压排水阀→打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样.四：反压饱和4.1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触4.2：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀4.3:反压饱和：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→设定反压（一般情况反压比围压大20KPa）→打开反压注水阀→逆时针旋转手轮到底→关闭反压注水阀→打开反压阀→顺时针旋转手轮至反压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→打开体变测量阀→孔压值达到围压值时土样饱和。
三轴压缩试验的步骤(正式)
TSZ-3应变控制式三轴仪（无级调速）中国水电十局中心试验室2012-7-20编写操作步骤一：不固结不排水剪切：1．1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压.：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样二：固结不排水剪切：：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样三：固结排水剪切:：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀.：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀.：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→打开反压排水阀→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→剪切完毕后读取反压力管上的刻度→点击控制器上的停止速率、停止稳压：卸压排水：关闭反压排水阀→打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样.四：反压饱和：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀:反压饱和：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→设定反压（一般情况反压比围压大20KPa）→打开反压注水阀→逆时针旋转手轮到底→关闭反压注水阀→打开反压阀→顺时针旋转手轮至反压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→打开体变测量阀→孔压值达到围压值时土样饱和。
动三轴试验操作步骤
动三轴试验操作步骤三轴试验是一种用来研究岩土体力学性质的实验方法。
它通过施加轴向负载和两个正交的侧向负载来模拟实际工程中的应力状态。
以下是进行三轴试验的一般操作步骤：1.准备工作：a.确定试验目的和研究对象。
b. 准备试样，通常使用直径50mm和高度100mm的圆柱形试样。
c.计算所需的试验应力（轴向和侧向）和应变水平。
d.准备试验设备，包括三轴试验机、数据采集系统等。
2.装配试样：a.在试样上下两面涂抹润滑剂，以确保试样表面平滑并减少摩擦。
b.在试样上下两面安装薄膜，以防止试样与应力传感器接触。
c.将试样放入三轴试验机的试样夹具中，并确保试样与夹具接触紧密。
3.调整试验设备：a.确保三轴试验机的水平度，以避免试样受到非均匀应力的影响。
b.安装应力传感器和变形传感器，并校准它们的读数。
c.连接数据采集系统，并测试其工作正常。
4.施加轴向负载：a.将试样上夹具的一端固定在试验机上，并将另一端与活塞头连接。
b.逐渐施加轴向负载，以达到所需的应力水平。
在施加负载的过程中，记录应力和变形的变化，以便后续分析。
5.施加侧向负载：a.调整侧壁夹具的位置，使其与试样的侧面平行，并确保与试样接触紧密。
b.逐渐施加侧向负载，以达到所需的应力水平。
在施加负载的过程中，记录应力和变形的变化。
6.记录数据：a.使用数据采集系统实时记录试验过程中的应力和变形数据。
b.在每个负载步骤后，记录试样表面的水平变形，以进一步分析土体的力学特性。
7.完成试验：a.当达到所需的应力水平并完成试验后，减小轴向负载和侧向负载，并记录卸载过程中的应力和变形数据。
b.将试样从试验机中取出，并进行后续的应力与应变分析。
8.数据处理和分析：a.对试验过程中获得的应力和变形数据进行处理，得到土体的应力-应变关系曲线以及强度参数。
b.对不同试验条件下的数据进行比较和分析，以进一步研究土体的力学特性。
以上是进行三轴试验的一般操作步骤。
在实际操作中，还需要根据具体的试验目的和研究对象进行一些特殊操作，例如使用不同的负载路径、进行循环加载等。
三轴试验报告
静力三轴试验报告——静力三轴压缩试验1.概述：静力三轴压缩试验是试样在某一固定周围压力下，逐渐增大轴向压力，直至试样破坏的一种抗剪强度试验，是以摩尔-库伦强度理论为依据而设计的三轴向加压的剪力试验。
2.试验方法：根据土样固结排水条件和剪切时的排水条件，三轴试验可分为不固结不排水剪试验（UU ）、固结不排水剪试验（CU ）、固结排水剪试验（CD ）等。
本试验采用固结排水试验方法。
3.仪器设备：静力三轴仪。
由以下几个部分组成：三轴压力室、轴向加荷系统、轴向压力量测系统、周围压力稳压系统、孔隙水压力测量系统、轴向变形量测系统、反压力体变系统、计算机数据采集和处理系统Tgwin 程序。
附属设备：击实筒、承膜筒和砂样植被模筒、天平、橡胶模、橡皮筋、透水石、滤纸等。
4.试验材料：本试验材料为ISO 标准砂，测得该材料最大干密度为m ax d ρ=1.724 g/cm 3，最小干密度为min d ρ=1.429 g/cm 3。
5.成样方法：试样高度为h=80mm ，直径为d=39.1mm ，体积可算得为V=96.1cm 3，本试验采用初始成样相对密实度为Dr=50%。
先根据公式max min max min ()()d d d r d d d D ρρρρρρ-=-反算出d ρ=1.562 g/cm 3，则可求出制备三轴试样所需的干砂的总质量m=153g 。
本试验采用干装法，将取好的干砂4等分，每份38.25g ，均匀搅拌后，先将承膜筒将试样安装到试验仪器上，然后直接在承膜筒中分4层压实到指定高度进行成样。
6.试验步骤及数据处理（1）成样方法按照上述步骤进行，成样之后降低排水管的高度，使排水管内水面高度低于试样中心高度约0.2m ，关闭排水阀，这样在试样内部形成一定的负压，以便试样能够自立。
（2）安装压力室。
试样制备完毕后，安装压力室。
安装前应先将加载杆提起，以免在放置过程中碰到试样，安装好压力室后依次渐进拧紧螺丝，保持压力室各个方向均匀下降，避免地步产生较大的缝隙。
动三轴试验步骤和注意事项
动三轴试验操作步骤：第一阶段：启动试验机及控制程序1 开启电源总控制开关、液压源开关和空压机开关。
2 启动电脑和试验系统控制器，待CONTROL灯亮起变成黄色后，系统开始工作。
3 打开软件C \ 桌面\ GCTS，登录密码默认(或GCTS)。
4 点击“液压源”开始工作，使用“低压”工作状态。
第二阶段：启动各传感器并设定系统进入工作状态1 点击“输出功能”，分别启动轴向伺服系统、围压传感器、反压传感器，Axial Actuator，Cell pressure，Back pressure，这个过程中反馈方式全部采用“位移控制”，步骤为“重设—打开”，此时，“打开”灯变为绿色。
2 PVC(分别为孔压、反压和围压的缩写)选择，命令系统将压力指向“压力室”。
这个过程中，有两点需要注意，当反压器中水不多时，点击“到容器”，进行“再次充水”，待结束后，到“压力室”；另外，为避免出现压力外泄，检查压力阀门处于“关闭”。
3 检查管路中是否有气泡，点击“输出功能”，选择反馈“Back pressure”，输入10kPa反压，见水溢出后关闭阀门。
或者：围压、反压控制器管路排气①反压管路排气：A、反压管路C、开始时，管路里会有气体排出，当管路排出完全为水时（如图所示），停止“B”步骤中的点击，停止排气；B、在“输出功能”对话框中，输出和反馈设置如上图所示，然后点击向上的“设置-点”箭头，水会从与反压控制器连接的管路里排出；D、反压管路排气完成后，将反压管连接到底座上的相应阀门连接头；②围压管路排气A、围压管路B、在“输出功能”对话框中，输出和反馈设置如上图所示，然后点击向上的“设置-点”箭头，水会从与围压控制器连接的管路里排出；C、开始时，管路里会有气体排出，当管路排出完全为水时（如图所示），停止“B”步骤中的点击，停止排气；第三阶段：安装试样和三轴室1 砂样的安装：(1) 砂样的安装宜控制总容重和分容重分三层( 38mm试样)—四(70mm试样)层，以距样桶顶端一定距离时靠自重装入样桶(砂雨装样)，不需在仪器上击实。
三轴压缩试验
实验六 三 轴 压 缩 试 验一、三轴压缩实验是测定土的抗剪强度的一种方法，它通常用3~4个圆柱形试样，分别在受压室内施加一定的恒定周围压力（即小主应力σ3）下，再施加轴向压力[即产生主应力差（σ1~σ3）]，进行剪切直至试样破坏为止；然后根据摩尔－库仑理论，求得抗剪强度参数（内摩擦角和内聚力）。
二、实验方法：根据排水条件不同，本试验分为：1. 不固结不排水剪（UU ）：试验是在施加周围压力和增加轴向压力直至破坏过程中均不 允许试样排水。
本试验可以测得总抗剪强度参数u c 、u ϕ。
2. 固结不排水剪（CU 或CU ）：试验是试样先在某一周围压力作用下排水固结，然后在保持不排水的情况下, 增加轴向压力直至破坏。
本试验可以测得总抗剪强度参数cu c 、cu ϕ或有效抗剪强度参数c '、ϕ'和孔隙压力参数。
3. 固结排水剪（CD ）：试验是试样先在某一周围压力作用下排水固结，然后在允许试样充分排水的情况下, 增加轴向压力直至破坏。
本试验可以测得有效抗剪强度参数d c 、d ϕ和变形参数。
三、仪器设备1. 应变控制式三轴剪力仪：试样控制在一定的变形速率下完成剪切过程，并装有孔隙水压力的量测设备。
三轴仪的基本构造可分为试样压力室、轴向加压装置、周围压力的恒压设备、真空抽气饱和设备、试样体积变化的量测部分和孔隙水压力测量装置等构成；2.旋转式的切土器；3.承膜筒；4.橡皮膜（厚度在0.2mm左右不透水橡皮膜）；5.其他：钢丝锯、切土刀、烘箱、称量盒、干燥器、天平、滤纸、游标卡尺、止水橡皮圈以及活络扳手等工具。
四、不固结不排水剪切试验的操作步骤1．制备三个以上圆柱形试样（原状或人工）。
将人工制备的扰动土或原状土的土样毛坯应大于试样的直径和高度，小心地放在旋转式的切土器内，用钢丝锯或切土刀边转边削的切成所要求的圆柱形试样（试样直径为Ø 39.1mm、Ø 61.8mm 、和Ø101.0mm，高度为直径的二倍至二倍半），并同时测定其容重和代表性含水率。
三轴实验最新操作规程
试验规程微机控制冻土三轴试验机操作规程说明1 试验机的开机1.1 打开控制器电源开关1.2 打开计算机，启动试验程序（说明：开启油源前，将侧向缸和轴向缸的给定调整均调整为最底部）1.3 开油源(注意可根据试验要求选择合适的系统压力)（说明：根据土样所在的深度特征，估计施加周围压力的大小，选择合适的系统压力，一般情况下，当系统压力为3MPa时，围压可达到7MPa; 当系统压力为7MPa时，围压可达到15MPa）;1.4 在位移控制方式下装夹试样(说明：在装夹试样前，用支撑杆支起中间活动杆顶端的法兰；安装试样并沾干净压力室底板上的沙土，放好O型圈，拧紧连接螺丝；将压力室底板推进低温箱；施加围压，直至排油孔有气泡冒出，拧紧排气孔；待中间活动杆跟传感器连接杆接触时，手动切换侧向为围压控制，施加围压，保证侧向缸不是上升到最顶端，否则需要切换侧向为位移控制，再向侧向液压缸中抽油；待围压加载到设定值后，将支撑杆拿掉，抬升轴向作动器使压力室底板的四个轮子脱离开导轨，具体抬升的高度可计算出，使试样顶端恰好与活动杆底部接触；开启低温箱养护试样；若试样需要固结排水，在侧向作动器处在中间位置以上且土样本身的含水量较大需要分级进行固结，可选择[固结]，以程序控制的方式进行固结；在侧向作动器处在中间位置以下且土样本身的含水两较少，无须进行分级控制，直接按另一种固结程序进行。
）1.5 建立新工程或打开一个已经有的工程，设定试验参数，1.6 对新工程：按固结前采样(说明：固结部分的思路为以当前的周围压力和主应力为基础，设定周围压力的总的变化量及主应力随周围压力变化的系数和固结级数，对每级固结来说，需要设置固结结束时间以完成每级的等时间固结；在整个固结操作中，可完全根据向导的提示进行操作，固结完毕后可进入各种试验)。
1.7 对新工程：选择固结方式开始固结1.8 按[试验]按钮开始试验(说明：试验前需根据试样的高度抬升轴向作动器，尽可能使试样顶部和活动杆底端接触；转变控制方式，除三轴剪切应变控制为变形控制外，其他的试验均可手动切换到负荷控制；设定预加载荷；开始试验)1.9 试验结束，先关油源。
动三轴试验操作步骤(精)
动三轴试验操作步骤(精)
一、实验概述
动三轴试验是模拟产品在实际使用过程中所遇到的各种情况，用以测试其可靠
性和耐久性的一种试验方法。
本文将介绍动三轴试验的具体操作步骤和注意事项。
二、设备准备
1.动三轴试验设备及配件：三轴台、振动台、数据采集系统等。
2.系统测试设备：如电脑、网络设备，以及相应的测试软件。
三、试验操作步骤
1.将待测试产品安装至振动台上，连接好各种操作方式所必需的连接线
路。
2.打开系统测试设备，运行相应的测试软件。
3.打开三轴控制台软件，设置相关参数，例如：振动幅度、振动频率等。
确保参数设置正确无误。
4.选择合适的测试场景，根据要求选择或添加测试用例。
5.开始试验并记录测试数据，包括振动强度、振动频率、时间等，并进
行实时监测记录。
6.测试完成后，将测试数据导出，并进行分析处理。
四、注意事项
1.严格按照设备使用说明进行操作，不得随意更改设备参数。
2.如发现任何问题，必须及时停止试验并上报相关部门。
3.在进行大型设备试验时，需要对设备进行周密的安全检查，并注意安
全防护措施。
4.试验操作过程中，需要实时监测设备运行情况，确保设备操作正常，
如出现异常情况应立刻停止试验。
五、总结
本文介绍了动三轴试验的操作步骤和注意事项，仅供参考。
在实际试验操作中，应当结合实际情况加以处理，并注意设备安全使用，确保试验结果准确有效。
三轴试验
三轴试验一、基本原理三轴压缩实验是根据摩尔-库伦强度理论，用3～4个试样，分别在不同的恒定周围压力（即小主应力σ3）下施加轴向压力（即主应力差），进行剪切直至破坏，从而确定土的抗剪强度参数。
根据排水条件的不同，三轴试验分为以下三种试验类型：即不固结不排水试验（UU），固结不排水试验（CU），和固结排水试验（CD），试验方法的选择应根据工程情况，土的性质，建筑物施工和运行条件及所采用的分析方法而定。
（1）不固结不排水剪试验（UU）:是在整个实验过程中,从加周围压力和增加轴向压力直到剪坏为止,均不允许试样排水对保和试样可测得总抗剪强度参数CU、ФU或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（2）固结不排水剪试验（CU）:试验是先使试样在某一周围压力下固结排水，然后保持在不排水的情况下，增加轴向压力直到剪坏为止，可以测得总抗剪强度指标CCu、ФCu或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（3）固结排水剪试验（CD）:是在整个试验过程中允许试样充分排水，即在某一周围压力下排水固结，然后在充分排水的情况下增加轴向压力直到剪坏为止，可以测定有效抗剪强度指标2Cd、Фd。
二、固结不排水试验（一）仪器设备1、应变控制式三轴压缩仪由周围压力系统，反压力系统，孔隙水压力量测系统和主机组成。
2、附属设备包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆筒，：3、百分表量程3cm或1cm，分度值〉0.01mm。
4、天平程量200g，感量0.01g；程量1000g，感量0. 1g。
5、橡皮膜应具有弹性，厚度应小于橡皮膜直径的1/100，不得有漏气空。
（二）操作步骤1、仪器检查⑴周围压力的测量精度为全量程的1%，测读分值为5kPa。
⑵孔隙水压力系统内的气泡应完全排除。
系统内的气泡可用纯水或施加压力使气泡溶于水，并从试样底座溢出，测量系统的体积因数应小于1.5×10-5cm3/ kPa。
⑶管路应畅通，活塞应能滑动，各连接处应无漏气。
三轴压缩试验实验报告
三轴压缩试验实验报告实验目的：1.了解和掌握三轴压缩试验的基本原理和方法；2.掌握用三轴仪进行试验的操作流程；3.了解土的力学性质，并分析土的变形规律。
实验仪器和材料：1.三轴仪：用于施加垂直和平行于土体压力的装置；2.土样：选取本地土进行实验；3.过滤纸：用于包裹土样。
实验步骤：1.准备土样：从野外取得土样，将土样压实，并按照一定的尺寸和比例进行切割和制备；2.准备试样：将土样切割成相应的尺寸，并在试验室内进行制备，在试样的两端用过滤纸包裹；3.实验设置：将试样放置在三轴仪上，并通过调整压力、浸润和温度等条件进行设定；4.进行实验：根据设定条件，施加一定的轴向压力，在一定的时间内进行观察和记录土样的变形情况；5.实验数据处理：根据实验结果，计算土样的压缩指数、变形特征、抗剪强度等数据；6.实验结果分析：参考实验数据，对土体的力学性质进行分析和解释。
实验结果和结论：1.通过实验观察和记录，得到了土样在不同压力和时间下的变形特征；2.计算得到了土样的压缩指数和抗剪强度，并分析了其随着压力和时间的变化规律；3.通过实验结果的分析，可以得出土体在应力作用下的变形规律，以及其力学性质的参数。
实验中遇到的问题和解决方法：1.实验过程中，土样的尺寸和形状会对结果产生一定的影响。
为了减小这种影响，需要对试样进行规范的制备和切割；2.在实验过程中，土样的水分条件也会对结果产生一定的影响。
为了减小水分的变化，可以通过温度控制和浸润等方法进行处理；3.在实验过程中，要保证实验环境的稳定和准确，以确保得到可靠和有效的实验结果。
结论：通过三轴压缩试验，我们可以了解土体在应力作用下的变形规律和力学性质的参数。
通过实验结果分析可以得到土体的压缩指数和抗剪强度等重要数据，为土体工程设计和施工提供了依据和参考。
同时，实验也对三轴仪的操作和实验流程进行了熟悉和掌握。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应变控制式三轴仪
应变控制式三轴仪用于测量最大周围压力在1.0MPa，直径为39.1mm的土试样。
在轴向静负荷条件下强度和变形特性的三轴剪切力试验，可以进行不固结不排水剪(UU)、固结不排水剪(CU)和固结排水剪(CD)的三轴试验。
实验仪器及参数：
仪器：应变控制式三轴仪
附属设备：击实筒、饱和器、切土盘、切土器、切土架、原状土分样器、承膜筒、砂样制备模
1. 试件尺寸: 39.1 x 80mm，最大直径300mm*高度600mm
2. 载荷: 0-10kN，最大载荷可达1500kN
3. 应变速率: 0.001 –
4.8mm/min. 无级调速
4. 工作台行程: 100mm maximum
5. 围压: 0 – 2MPa ，最大可以达6MPa
6. 反压: 0 – 2MPa ，最大可以达6MPa
7. 孔压: 0 – 2MPa ，最大可以达6MPa
8. 体积变化: 0 – 50ml
9. 轴向位移: 0 – 30mm
10. 电源: 220V±10% 50Hz
11.仪器尺寸: 主机: 350 x 300 x 1100mm (L x W x H)
控制器: 500 x 500 x 925mm (L x W x H)
12. 仪器重量: 170kg
试样的制备：
砂土试样在三轴仪中的制备过程一般为: ①在橡皮膜内将砂样制备至要求密度; ②加吸力稳住试样,拆试样模,测量试样尺寸; ③安装三轴室,加小围压(约25 kPa) ,释放吸力; ④灌二氧化碳和脱气水; ⑤加反压饱和; ⑥加压固结。
使用方法：
1、取出仪器箱与仪器四周塞块，仪器置于平台上，调节立柱螺丝，仪器平稳后并紧并帽。
2、稍并紧框架下横梁上的六角螺栓，使框架与杠杆基本稳定。
3、检查杠杆两侧与吊圈是否相摩，轴承滚动应灵活，调整平衡锤，使杠杆自重基本平衡，并紧平衡锤并帽，旋开螺栓，与杠杆充分脱开，并将杠杆处于立柱中间。
4、检查前切盒，滚动钢球应放正，滚动灵活五异物卡阻，按规程放入土样，放好透水石，传压板，使框架传压螺钉对准钢球中心。
5、摇动手轮，使上盒刚好接触量力环，百分表对零，同时将垂直移位百分表对零，旋动传压螺钉，适量太高杠杆，若试样未经预压可略高，以免加后土样下沉而使杠杆过于倾斜。
6、按工程实际需要施加垂直载荷，（杠杆应基本位于立柱中间）待土样受载或固定后，拧出螺丝插销，以均匀速度摇动手轮进行剪切，视量力环百分表指针不再前进，或有后退时记
下数值，一般剪切位移应达到4mm左右。
当剪切过程中百分表读数无峰值时，则可剪至
6mm。
7、剪切结束后，退出剪切和垂直载荷（拔出插销，可快速旋退进杆），复原。
注意事项：
1、试验结束后，将剪切盒擦拭干净，有关表面涂以薄层防锈油。
2、量力环应根据使用情况或半年进行一次重新率定。
3、杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑
操作流程：
(1)切取土样：先用钢丝锯或切土刀切取一稍大于规定尺寸的土柱，放在切土架上，用钢丝锯或切土刀紧靠侧板，由上往下细心协削，边切削边转动圆盘，按规定的高度将两端削平、称量，并取余土测定试样的含水率。
(2)试样饱和：试样有抽气饱和、水头饱和及反压力饱和三种方法，最常用的是抽气饱和，即将试样装入饱和器内，放入真空缸内，与抽气机接通，开动抽气机，连续真空抽气2～4 h，然后停止抽气，静置12 h左右即可。
(3)试样安装：将压力室底座的透水石与管路系统以及孔隙水测定装置充水并放上一张滤纸，然后再将套上乳胶膜的试样放在压力室的底座上，最后装上压力筒，并拧紧密封螺帽，同时使传压活塞与土样帽接触。
(4)施加周围压力：分别按100 kPa、200 kPa、300 kPa、400 kPa施加周围压力。
(5)测孔隙水压力：在不排水条件下测定试样的孔隙水压力。
(6)调整测力计：移动量测轴向变形的位移计和轴向压力测力计的初始“零点”读数。
(7)施加轴向压力：启动电动机，合上离合器，开始剪切。
剪切应变速率取每分钟0.5%～1.0%，当试样每产生轴向应变为0.3%～0.4%时，测记一次测力计读数、孔隙水压力和轴向变形读数，直至轴向应变为20%时为止。
(8)试验结束：停机并卸除周围压力，然后拆除试样，描述试样破坏时的形状。
实验数据：
σ1、σ3、砂土的沉降量u、
用实验的σ1、σ3得出的数据绘图，计算τ、ψ。
