简析地铁车辆—铝合金车体
地铁车辆铝合金车体的铆接工艺
![地铁车辆铝合金车体的铆接工艺](https://img.taocdn.com/s3/m/525c034b77c66137ee06eff9aef8941ea76e4ba5.png)
地铁车辆铝合金车体的铆接工艺随着城市化进程的加速,地铁作为城市公共交通工具的重要组成部分,扮演着连接城市各个角落的重要角色。
而地铁车辆的制造与维护则显得尤为重要。
在地铁车辆的制造中,铝合金车体的铆接工艺是其中的重要部分之一。
本文将对地铁车辆铝合金车体的铆接工艺进行介绍。
一、铝合金车体的特点铝合金车体由于其重量轻、耐腐蚀性高、表面处理方便等优点,成为地铁车辆制造的首选材料之一。
它不仅可以有效地提高车辆的装载能力,同时还可以降低车辆的整体重量。
铝合金材料还具有很好的可塑性,便于制造各种形状的车体结构。
但是铝合金车体在制造和装配过程中,需要进行大量的铆接工艺,以确保车体的整体稳定性和安全性。
1. 防腐蚀处理铝合金车体在使用过程中极易受到氧化腐蚀的影响,因此在铆接之前,需要对铝合金材料进行防腐蚀处理。
一般来说,先将铝合金表面进行清洗和除漆处理,然后进行化学氧化处理,最后再进行喷漆处理。
这样可以有效地提高铝合金材料的抗腐蚀能力,延长其使用寿命。
2. 铆接工艺铆接是在连接两个或多个金属构件时,采用钉状铆钉或铆钉组的一种连接方式。
在铝合金车体的制造中,铆接工艺是不可或缺的一部分。
在进行铆接工艺时,需要注意以下几点:(1)钣金准备:在进行铆接之前,需要对车体的钣金部件进行准备工作。
包括清洗、打磨和调整钣金部件的形状和尺寸,确保其平整度和尺寸精确度。
(2)铆接工具选择:在进行铆接工艺时,需要选择适合的铆接工具。
通常使用的铆接工具包括气动铆接枪、液压铆接枪和手动铆接枪等。
根据具体的铆接要求和工件形状,选择合适的铆接工具进行铆接。
(3)铆接技术要求:在进行铆接工艺时,需要掌握一定的铆接技术。
包括铆接点的选择、铆接过程的控制和铆接质量的检查等。
特别是在进行车体的角部和弧形结构的铆接时,需要更加注意铆接的技术要求。
(4)质量控制:在进行铆接工艺时,需要对铆接质量进行严格的控制。
包括铆接点的平整度、铆接强度和铆接密封性等方面的检测和控制,确保铆接质量符合要求。
城市轨道交通车辆的车体结构组成讲解
![城市轨道交通车辆的车体结构组成讲解](https://img.taocdn.com/s3/m/d73fa29ca48da0116c175f0e7cd184254b351b07.png)
城市轨道交通车辆的车体结构组成讲解城市轨道交通是一种现代化的公共交通方式,其车辆的车体结构组成非常重要。
车体结构不仅影响车辆的外观和舒适性,还决定了车辆的安全性和运行效能。
本文将从车体整体结构、车体材料、车体重量和车体附属设备四个方面,对城市轨道交通车辆的车体结构进行详细讲解。
一、车体整体结构城市轨道交通车辆的车体主要由车体壳体、车体底盘和车体屋盖三部分组成。
车体壳体是车体的主体结构,承担着车辆的荷载和保护乘客的功能。
车体底盘是承载轮对和悬挂系统的基础部件,其结构应具备足够的强度和刚度,以保证车辆在运行过程中的稳定性和可靠性。
车体屋盖则是覆盖在车体顶部,旨在提供乘客休息和储物的空间。
二、车体材料城市轨道交通车辆的车体材料决定了车体的强度、重量和耐久性。
目前常用的车体材料包括钢材、铝合金和复合材料。
钢材具有较高的强度和刚度,适用于承受较大荷载的部件,如车体壳体和底盘。
铝合金具有较好的耐腐蚀性和成形性,适用于车体屋盖等外壳部件。
复合材料具有较高的强度和轻量化的特点,适用于提高车辆整体的耐久性和乘坐舒适度。
三、车体重量城市轨道交通车辆的车体重量直接影响着车辆的能耗和运行成本。
因此,车体重量的控制十分重要。
一方面,车体结构需要具备足够的强度和刚度,以保证车辆的运行安全;另一方面,车体结构需要尽可能地轻量化,以降低能耗和提高运行效能。
因此,车体结构的设计需要在强度和重量之间找到一个平衡点,通过优化设计和材料选择,使车辆在满足强度要求的同时,尽可能地减轻车体重量。
四、车体附属设备城市轨道交通车辆的车体还包括一些附属设备,如车门、窗户、灯光和通风系统等。
这些设备主要用于提供乘客进出车辆的通道,保证车内的采光和通风,以及提供车辆行驶时的灯光照明。
车辆的附属设备需要与车体的结构相适应,确保设备的稳固性和可靠性。
同时,附属设备的设计还需要满足乘客的舒适性和安全性要求。
城市轨道交通车辆的车体结构组成是一个综合性的工程问题,需要考虑多个因素的综合影响。
城市轨道车辆车体分析和结构说明
![城市轨道车辆车体分析和结构说明](https://img.taocdn.com/s3/m/ad91bbcd82d049649b6648d7c1c708a1284a0a99.png)
城市轨道车辆车体分析和结构说明首先,城市轨道车辆的车体通常由铝合金或不锈钢材料构成,这些材料具有较轻的重量和高的强度,能够提供良好的结构支撑和碰撞吸能性能。
车体结构以箱型结构为主,具有强度高、刚性好的特点,能够抵抗外部冲击和扭曲变形。
此外,车体采用分割式结构设计,方便维修和更新车辆的各个组件,降低了维护成本。
其次,城市轨道车辆的车体结构包括车头、车体和车尾三个部分。
车头通常配备了自动驾驶系统和防撞装置,以保证列车在行驶过程中能够准确无误地运行,同时提供紧急制动功能,确保乘客的安全。
车体部分由若干车厢组成,车厢之间通过连接节进行连接。
车厢内部设有座椅、扶手、垂直支撑杆等设施,以提供乘客的座位和站立空间,并通过各种装饰和灯光设计,提供舒适和宜人的乘坐环境。
车尾部分通常安装有备用能源设备和故障排除系统,以应对紧急情况和故障发生时的处理。
另外,为了提高乘客的安全性和舒适性,城市轨道车辆还采用了一系列的防振、减噪和减震设计。
例如,车轮和轨道之间安装了减震橡胶垫,用于减少车辆和轨道之间的冲击和振动。
车厢底部和车体的结构也采用了一些减震和吸震材料,以降低乘客的震动感和噪音。
车厢内的扶手和座位也采用了防滑和减振材料,提供更好的乘车体验。
此外,城市轨道车辆还配备了先进的空调和通风系统,以保持车厢内的舒适温度和空气流通。
车体上还安装了紧急开门装置和灭火设备,确保乘客在紧急情况下的安全疏散和火灾防控。
总之,城市轨道车辆的车体设计和结构旨在提供乘客的安全、舒适和便利性。
通过采用适当的材料和结构设计,车体具有较轻的重量和高的强度,能够抵抗冲击和变形。
同时,车体还配备了各种防振、减噪和减震设计,以提供更加舒适的乘车环境。
通过不断改进和创新,城市轨道车辆的车体设计和结构将进一步满足乘客的需求,并为城市交通提供更加高效和智能的解决方案。
城轨交通车辆铝合金车体和不锈钢车体
![城轨交通车辆铝合金车体和不锈钢车体](https://img.taocdn.com/s3/m/b5b39926a26925c52cc5bf6d.png)
铝合金车体和不锈钢车体
1 铝合金车体
1.铝合金材料的特性
(1)质轻且柔软,能轻量化制造。 (2)强度好。 (3)耐蚀性能好。 (4)加工性能好。 (5)易于再生。
铝合金车体和不锈钢车体
1 铝合金车体
1.铝合金材料的特性
根据铝合金车体结构及制造、运用情况,选择材料时 应遵循以下原则:从轻量化方面考虑,要求强度、刚度好 ,而重量轻;从寿命方面考虑,要求耐蚀性、表面处理性 、维护保养性好;从制造工艺方面考虑,要求焊接性、挤 压加工性、成型加工性高。根据以上原则,铝合金车体主 要使用5000系列、6000系列、7000系列的铝合金。
④车体采用空心截面的大型整体型材,结构简单。
铝合金车体和不锈钢车体
1 铝合金车体
3.铝合金车体的形式
(2)混合铝合金车体。城轨车辆除纯铝合金 车体外,还有钢底架的混合铝合金车体。车体侧 墙与底架的连接基本都采用铆接或螺栓连接的方 式。其作用有两点:一是可避免热胀冷缩带来的 问题,二是取消了成本很高的车体校正工序。
城轨交通车辆
项目 铝合金车体和
不锈钢车体
铝合金车体和不锈钢车体
铝合金车体和不锈钢车体是目前使用最多的两种新型 材料车体结构,铝合金车体和不锈钢车体均属于轻型整 体承载结构,主体材料分别是铝合金型材、不锈钢板材 等,通常采用模块化结构或焊接组装。铝合金和不锈钢 车体都有材料密度小、比强(结构的最大承载力与所耗 材料重量之比)大的优点,在满足车体强度和刚度的条 件下自重轻而倍受青睐。
(3)车顶。车顶棚骨架结构由两个上弦梁、纵 向梁、横梁一起焊接组成,骨架上面铺设不锈钢波 纹板。
(4)端墙。非司机室的端墙由不锈钢蒙皮、横 梁和贯通道加强梁组成。
铝合金车体和不锈钢车体
地铁车辆车体结构设计方案
![地铁车辆车体结构设计方案](https://img.taocdn.com/s3/m/a650279d6e1aff00bed5b9f3f90f76c661374cd9.png)
地铁车辆车体结构设计方案一、引言地铁车辆作为城市轨道交通系统中的重要组成部分,其车体结构设计方案的合理性和可靠性对于确保列车运行的安全性和乘坐舒适性至关重要。
本文将分析和探讨地铁车辆车体结构设计方案的相关要素,并提供一个综合可行的设计方案。
二、车体材料选择地铁车辆车体材料的选择是保证车体结构强度和轻量化的关键。
一般而言,地铁车辆的车体由钢材、铝合金和复合材料构成。
钢材具有强度高、耐久性好的特点,但重量较大;铝合金具有轻量化、耐蚀性好的特点,但成本较高;复合材料具有轻量化、抗腐蚀性好的特点,但制造工艺复杂。
综合考虑成本、强度和轻量化等因素,建议使用铝合金作为地铁车辆车体的主要材料。
三、车体结构设计1.车体长度和宽度:根据地铁运营的需求和站台长度等因素,确定车体的长度和宽度。
一般而言,地铁车辆的长度应控制在100米左右,宽度约为3.2米。
2.车体强度设计:地铁车辆需要经受各种复杂的力学、热学和振动环境的考验,因此车体的强度设计至关重要。
在车体设计过程中,需要进行有限元分析,确定车体结构的各主要部位的受力状况,并通过材料选择、优化设计等手段确保车体强度满足要求。
3.车体外形设计:地铁车辆的外形设计既要满足美观的要求,又要考虑乘客上下车、站台对接等操作的便利性。
因此,车体外形应具备流线型,减少阻力;车门位置应合理设置,方便乘客进出和站台对接;车体表面颜色要与城市环境相协调,提高城市形象。
4.车体连接方式设计:地铁车辆的车体连接方式通常有焊接和螺栓连接两种。
焊接连接方式简单,但在生产和维修过程中较难进行拆卸和更换;螺栓连接方式方便拆卸和更换,但需要注意连接点的强度和稳定性。
在车体结构设计中,根据实际情况选择合适的连接方式。
四、车体附件设计地铁车辆的车体附件包括车门、车窗、座椅等。
这些附件的设计要考虑到乘客的安全和舒适性,同时也要满足车体结构的强度和重量要求。
车门应具备快速开闭和安全防夹功能;车窗应具备隔热、防眩光功能;座椅应具备舒适、耐久的特点。
地铁车辆铝合金车体的铆接工艺
![地铁车辆铝合金车体的铆接工艺](https://img.taocdn.com/s3/m/914a6105ef06eff9aef8941ea76e58fafab045ef.png)
地铁车辆铝合金车体的铆接工艺随着城市化进程的加快,地铁交通已成为人们出行的重要方式,因此地铁车辆的安全性和舒适度愈加重要。
地铁车辆的车体是其主要部件之一,也是保障乘客出行安全和舒适的关键节点。
而车体制造中最重要的工艺之一就是铆接工艺。
铆接工艺可以保证车体的整体性能和形状的保持,并可大大提高车体的强度和结构稳定性。
本文将从地铁车辆铝合金车体的铆接工艺方面进行探讨。
一、铆接工艺的定义和特点铆接是航空航天、汽车、工程机械等制造行业中常用的一种连接技术。
它是在钻孔的孔口处插入铆钉,利用一定的工具将铆钉的脑头和轴心挤压使其与被连接件有效地连接起来。
铆接工艺以其连接强度高、接头轻巧、不易脱落、不受振动和冲击的影响等优点,在地铁车辆车体制造中被广泛应用。
铆接工艺的一般步骤是:(1) 钻孔并清洗钻孔残留物;(2) 用铆机安装铆钉;(3) 切断铆钉轴杆;(4) 用工具将铆钉的头部挤压,形成接头。
由于铆接工艺能够在车体制造中使结构成型更符合设计规范,从而提升地铁车辆的舒适性和安全性。
地铁车辆铝合金车体的制造采用铆接工艺是由于其可以实现自动化和高效化的生产,同时保证制造质量和成本控制。
铆接工艺在地铁车辆铝合金车体制造中的应用有以下特点:(1) 车体铆接件的加工应经过多道工艺,并达到国际标准要求;(2) 铆接件采用铝合金锻压件,其密度达到2.7g/cm^3,强度高、韧性好、重量轻、易加工、防火等特点;(3) 铆接前进行适当的铣削、打磨、清洁处理,并采取严格的工艺控制,确保车体外观和结构的相对一致性;(4) 在铆接工艺中,应采用铆钉头平均分布和轮流铆接的方法,这样可以避免车体整体变形,保证车体的结构稳定性;(5) 铆钉的长度应合理选择,以保证铆接的牢固性和美观度。
三、铆接工艺应注意的问题在车体铆接过程中,需要注意以下问题:(1) 铆接前要提前对车体进行检查,确保能够顺利进行铆接工艺;(2) 铆接过程中需保证车体定位稳定,避免铆钉位置的偏移;(3) 铆接机器的精度和质量需要符合国际标准的要求,确保铆接质量;(4) 在铆接前需对铆钉进行清洁处理,保证铆接点的清洁度和牢固度;四、结论地铁车辆铝合金车体的铆接工艺是制造车体的重要工序,其具有铆接强度高、接头轻巧、不易脱落、不受振动和冲击的影响等优点。
城轨交通车辆车体与车门—铝合金车体
![城轨交通车辆车体与车门—铝合金车体](https://img.taocdn.com/s3/m/2d2ac8e0294ac850ad02de80d4d8d15abf23007e.png)
五、铝合金车体在设计和制造中应注意的问题
铝合金车体有许多的优点,但在设计、制造中尚需注 意许多问题,如铝合金选材、铝合金结构焊接工艺的研究、 铝合金材料疲劳特性和寿命的试验、结构优化设计、刚度、 防腐蚀等问题。
1.铝合金材料的合理选择 2.铝合金车体的组装
一、铝合金材料的特性
质轻且柔软,
耐蚀性能好。
四、铝合金车体的结构
1.底架
底架是车体的基础结构,底架结构模块包括地板、边梁 (左和右)、枕梁(2根)、牵引梁(2根)组件。边梁、枕梁、 牵引梁采用连续焊接组合在一起,将地板、隔热隔声材料、 底架下管路和电线槽预先与底架组成一体,然后与侧墙和端 部模块连接,底架边梁在整个长度上与侧墙模块进行机械连 接,在底架的架车位置进行局部加强。
车体由底架、侧墙、车顶、端墙等预先装配好 的模块组成,车体总装配时,用螺栓将这些预装配 好的模块按顺序联结在一起。
车体的模块是用铝型材(占车体质量约90%) 焊接而成的,几乎所有的挤压型材都是由合金 ENAW 6005A 制成,它们是空心的。
四、铝合金车体的结构
由于强度要求,底架的牵引梁用铝合金ENAW 7020 (铝合金板和一块铝合金挤压型材)制成。某些低应力区 域由合金板 ENAW 5083制成。每车模块的每侧有5对客 室门结构和4个车窗结构,带司机室的拖车模块每侧还包 括一个司机室门框架和一个前端门框架,中间端宽度与贯 通道宽度几乎相同。
三、铝合金车体的形式
1.纯铝合金车体
(2)车体结构是板条骨架结构,用气体保护的熔焊作为连接方法。 (3)在车体结构中应用整体结构,板皮和纵向加固件构成高强度
大型开口型材。 (4)车体采用空心截面的大型整体型材,结构更加简单。型材平
行放置并总是在车体的全部长度上延伸,通过自动连续焊接进 行连接。该车体结构以具有多种多样截面的型材为基础,并充 分利用铝合金良好的机械性能。
模拟论述题试述铝合金车体的模块化组成结构及车体的组装参考
![模拟论述题试述铝合金车体的模块化组成结构及车体的组装参考](https://img.taocdn.com/s3/m/4cd037f6172ded630b1cb630.png)
模拟论述题:1.试述铝合金车体的模块化组成结构及车体的组装。
参考答案:1.地铁车体的模块化结构组成及车体的组装:车体是由底架、侧墙、车顶、端墙、司机室等组成整体结构。
地铁车辆的车体采用了铝合金车体模块化结构。
模块化结构是近几年发展起来的技术,模块化结构车体是由底架、侧墙、车顶、端墙、司机室等模块组成,在每个模块的制造过程中完成整车需要的内装、布管与布线的预组装,并解决相互之间的接口问题。
各模块完成后进行整车组装,每一模块的结构部分采用焊接,而各模块之间的组装采用紧固件机械连接。
车体的组装分以下五个步骤完成:第一步是把所有侧墙模块安装在底架上,然后用 HUCK螺栓将两个模块紧固地连接在一起。
第二步是组装侧墙与车顶,侧墙与底架组装好后,将车顶扣在侧墙顶上,对齐位置,用 HUCK 螺栓将侧墙和车顶紧固的连接在一起。
第三步是安装中间端(IME):将中间端与底架、侧墙和车顶连接,然后将边梁和IME之间进行连接,最后将车顶侧梁和IME用螺栓连接。
第四步是安装司机室模块:首先将管槽与底架用一排铆钉进行连接,底架是司机室与管槽的安装底座,其次是用大量的连接件连接侧墙模块和司机室木块。
第五步是用HUCK螺栓连接车内的所有其它连接件,如门立柱和底架车顶之间的连接。
2.论述转向架的组成及各组成部件的功用,并写出转向架力的传递过程。
参考答案:2.转向架的组成及功用:1)构架:是转向架的基础构件。
2)轮对:实现了机车在线路上的行使。
3)轴箱:用来装设轴承,保持轮对的正确位置。
4)弹簧悬挂装置:以减小运行时的动作用力。
5)齿轮传动装置:将牵引电动机的功率,转距传递给轮对。
6)基础制动装置:是空气制动机组成部分之一。
7)电机悬挂装置:牵引电动机在转向架上的安装。
转向架各向力的传递:1)垂向力的传递:机车上部重量-支承装置-转向架构架-弹簧装置-轴箱-轮对-钢轨。
2)纵向力的传递:轮轨接触点-轮对-轴箱-轴箱拉杠-转向架构架-支承装置-车体底架-车钩缓冲装置。
SML11SE铝合金地铁车体有限元仿真分析
![SML11SE铝合金地铁车体有限元仿真分析](https://img.taocdn.com/s3/m/c00915452e3f5727a5e9624d.png)
t r a i e e d s n r q i me t eaie sa d r s a d tc n l g p cf a o . T e ts e u t sv r ls d t h uest f dt ei e ur s i h g e n so r lt tn a d e h oo y s e i c t n h e tr s l wa e y co e o t e f v n i i
(S h zo l tc oo t e o Ld, h zo 10 1 H n n C RZ uh uEe r cmo v . t. uh u 2 0 , u a) c iL i C , Z 4
Ab t a t T i p p rp e e t te S s r c : h s a e r s ns h ML1 S l miu e rb d t cu et e f i lme tmo e fw ih wa s b ih d i E au n m a o y s u t r , nt e e n d l h c se t l e n 1 r h i e o a s Hy e Me h s f r e h te s eo main a d mo e u d rv r u y ia o d t n r n lz d b h n t l me t p r s ot wa .T e s s ,d f r t n d n e ai s tp c c n i o s wee a ay e y t e f i ee n r o o l i i e me o , d t e e s t t n t s w sc mp ee . er s l i dc t s h t tt te gh a d si n s f h a o ysr c h t d a n t t i s e g t t a o l td T u t n i ae a ai srn t t e so e c r d t — n h h acr h e h e t s c n f t b u
浅谈地铁不锈钢车体和铝合金车体
![浅谈地铁不锈钢车体和铝合金车体](https://img.taocdn.com/s3/m/ecd30dca76eeaeaad1f33042.png)
浅谈地铁不锈钢车体和铝合金车体作者:陈树娟等来源:《中国科技纵横》2014年第08期【摘要】随着城市发展和人们生活的需要,各个城市都纷纷规划、修建地铁线路,地铁的方便、快捷给人们的出行带来了好处。
我国城市轨道交通车辆的车体主要采用不锈钢和铝合金材料。
本文对这两种车体的结构、材料、制造工艺及外观质量等进行比较,希望对城市轨道交通车体的选择有所借鉴。
【关键词】地铁车体不锈钢铝合金1 地铁车体概述车体是车辆结构的主体。
车体的强度、刚度,关系到车辆运行的安全可靠性和舒适性;车体的防腐耐腐能力、表面保护和装饰方法,关系到车辆的外观、寿命和检修制度;车体的重量,关系到能耗、加减速度、载客能力;所有这些都直接影响到运营质量和经济效益。
2 车体结构车体都是由底架、侧墙、车顶、端墙组成。
不锈钢车体同碳钢车体一样为整体承载板梁结构。
车体大部件均采用骨架结构,可以增大强度,便于挠度的形成,不锈钢车体的侧墙板、端墙板、车顶板、地板所有的连接点均为板式连接,所有连接处都涂有密封胶,以点焊的方法连接。
侧墙板采用平外板结构,而其内侧则加刚性肋板以提高刚度。
侧墙梁柱采用帽形断面结构,与侧墙板点焊连接成闭口结构,有利于提高结构刚度和承载能力。
铝合金车体结构为大型中空铝合金型材组焊而成,为筒形整体承载结构。
大部件为铝型材或铝板拼焊而成,与不锈钢车体侧墙主要不同在于可以为鼓形结构。
3 车体材料用于不锈钢车体的材料应具有耐高应力,焊接性、辊轧成形性、冲压性等加工性能良好。
能符合上述条件的不锈钢通常有两种:奥氏体系不锈钢的SUS30lL、SUS304,由于SUS301L 具有通过轧制加工而易于增加硬度和抗拉强度的特性,故可根据使用部位选用适当等级的材料;新型不锈钢车采用超低(C为满足铝合金车体强韧性、焊接性、加工性和三维弯曲成形等综合性能要求,通常选用符合DIN 5513标准的5000系和6000系铝合金,主要有EN AW-5083、EN AW-6082、EN AW-6005A。
地铁车辆铝合金车体的铆接工艺
![地铁车辆铝合金车体的铆接工艺](https://img.taocdn.com/s3/m/4e390c570a1c59eef8c75fbfc77da26925c59618.png)
地铁车辆铝合金车体的铆接工艺随着城市轨道交通的不断发展和高速增长,地铁的运营规模也在不断地扩大。
目前,地铁车辆主要采用铝合金车体,由于其良好的轻量化和强度特性,能够有效地降低车辆重量和能耗,提高车辆的运行效率和经济效益。
而车体的铆接工艺则是影响车辆质量和安全的关键因素之一。
本文将就地铁车辆铝合金车体的铆接工艺进行介绍和分析。
一、铆接的定义铆接是指用铆钉连接两个或多个工件的机械连接方法。
铆接的作用是使多个薄板在一起形成一体,增加了连接的牢固性。
铆接方法主要分为冷铆和热铆两种。
铝合金车体一般采用冷铆的方法进行连接。
二、车体铆接的作用车体铆接是车辆制造的一项重要工艺。
车体经过大型剪板机裁切后,需要对其进行数百个工件的铆接加工,将各种异形工件进行拼装,然后再进行涂装和装配,制成整辆车体。
车体铆接作为连接车体构件的方式,对车体的安全性、运行性能和经济性等方面具有重要影响。
1.提高车体的牢固性铆接能够将多个薄板连接在一起形成一体,大大增强车体的整体强度和结构稳定性,防止车体在运行过程中出现松动和变形的现象。
铆接的密度也可以影响车体的牢固性,铆接越密集,车体的牢固性就会越高。
因此,在车体铆接时,要注意铆接的位置、数量和间距等要素,提高铆接的质量和密度。
2.提高车体的气密性和密封性铆接也能够起到防止车体进风、漏水和防尘等作用,保证车体的气密性和密封性。
地铁车辆需要适应各种复杂环境,如经过长期的运行,车体表面容易受到氧化、腐蚀和磨损等现象,这时车体铆接就显得尤为重要,它能够有效地维护车体的外观和防护。
3.提高车体的轻量化铝合金车体的轻量化设计,是目前地铁车辆制造的一个普遍趋势。
车体的减重,可以减小车辆的能耗和制造成本,提高车辆的经济效益。
铆接的设计,能够防止车体在运行过程中出现松动和变形现象,减轻车体的重量,并使车身保持平整、精密和紧密。
因此,车体铆接设计要合理,减小多余结构的设计,将板材的厚度控制在最大限度内,这样可以实现车体的轻量化设计。
简析地铁车辆——铝合金车体
![简析地铁车辆——铝合金车体](https://img.taocdn.com/s3/m/8ec06d38915f804d2b16c117.png)
4 保证 铝合金车体结构强度及寿命的分析与试验
车体结构的有限元分析计算。车体几何模型采用三维软件建模 , 根 据不同的强度要求对新设计的车体铝结构进行静强度和刚度计算 ,确保 车体强度满足要求 , 在满足车体强度、刚度的同时实现车体的轻量化。
但成本也相应 增加。铝合金车体 目前普遍采用 的结 构是大型桁架式 中
证整个车体是否满足刚度要求 。
室 的车辆前端设 司机 室。
车体 需要有足够 的强度 承受 自重 、载 重、牵引力 、横 向力、制 动 用车体 ;重量轻 、强 度较好 、防火性能好 。 力等载荷 及作用力 ,其主要 有底架承载 、侧壁 承载、整体承载三 种承 ( 3 )型 材、板梁结 构综合 运用 ,车 体主体 为焊接 结构 。牵 枕缓 载方式 。一般根 据应 用的材料 ,来选择合适的承载方式 。 为钢结构 并与 底架铆接 ;牵枕缓结 构尺寸空 间小 ,为其 它结 构让出较 铝 的密 度大 约 只有 钢 的 1 / 3 。铝及 铝合 金具 有 重量 轻 、耐腐 蚀 大空 间。 的 特点 ,并且 是热 和 电的 良导 体 ,是 一种 优点 很多 的材料 。铝合 金 ( 4 )型 材 为主 体 的铝 合 金 车体 ,焊 接 车体 ;施 工 方法 单 一 , 按 其 添加 合 金元 素 的不 同 ,可 被 分成 从 1 0 0 0~ 7 0 0 0 系列 的 几种 类 强 度好 。 型 。一般用 于地铁 车辆 的铝合金 材料主要 是 A 1 ~ Mg 系( 5 0 0 0 系) 、 A 1 ~ Mg~ S i 系( 6 0 0 0 系) 和A 1~ z n~ Mg 系( 7 0 0 0 系) 合金。
上 实现了挤压型材 大型化 ,制成 了外板与骨架一体化 的宽幅挤压型材 焊缝 扣掉进行 重新焊接 ,以保证焊缝的质量 。 车体。大幅度降低了部件数量及连接焊缝长度 ,促进 了焊接 自动化 。 铝合金车体的强度试 验。车体生产完成之 后应对首辆不 同车体 进 板梁式铝合金 车体在结构形 式上类似于耐候钢 车体 ,但为了提 高 行强度 试验 ,来验证整个车体是否满足强度要求 。 断面系数 ,防止板材 由于剪力产 生失稳现象 ,因此加大板 厚 ( 一般取 铝合金车体 的模 态试验 。为优化车体 铝结 构的设计 、提高设 计质 钢板的 1 . 4 倍 ,最薄用 到 2 mm ) 。铝合金 车体 的薄板焊接非常 困难 ,技 量 ,确保车体 与其它振动设备的安全可靠性 ,还需进行模态试验 。 术水平要求高 ,而且变形大矫正 困难 ,因此必须采用接触焊 。 铝合金车体 的刚度试验 。应对首辆不 同车体进行 刚度试 验 ,来验 开 口型材将板 、梁合成一体 , 简化 了车体制造工艺 , 提高 了质量 ,
地铁铝合金车体的结构设计和强度分析
![地铁铝合金车体的结构设计和强度分析](https://img.taocdn.com/s3/m/295adfac80c758f5f61fb7360b4c2e3f57272587.png)
地铁铝合金车体的结构设计和强度分析发布时间:2021-09-11T04:58:18.004Z 来源:《基层建设》2021年第17期作者:李思[导读] 摘要:随着我国经济的快速发展,我国目前正处在城市化的高速推进阶段,给现有的城市交通基础设施造成了巨大挑战,此外城市建设规模也日趋增大,在大环境的影响下,城市轨道交通建设成为我国的首选。
中车唐山机车车辆有限公司河北省唐山市 063011摘要:随着我国经济的快速发展,我国目前正处在城市化的高速推进阶段,给现有的城市交通基础设施造成了巨大挑战,此外城市建设规模也日趋增大,在大环境的影响下,城市轨道交通建设成为我国的首选。
地铁是城市轨道交通中非常重要的组成部分,地铁具有安全、准点、快捷、舒适、环保的特点,它庞大的运量具有地面任何交通工具都不可比拟的优越性。
随着地铁的广泛应用,对其结构及轻量化的要求也越来越高,因此对车体进行仿真分析以及优化设计十分必要。
鉴于此,文章重点就地铁铝合金车体的结构设计和强度分析进行研究分析,以供参考。
关键词:地铁车辆;铝合金车体;结构设计;强度分析引言铝合金材料以其重量轻、耐腐蚀性好和易于采用挤压方法成型等优点成为铁路机车车辆制造业中的理想材料。
为确保机车车辆在工作状态下安全可靠,铝合金车体结构同样要求具有足够的强度和刚度,并满足相关技术标准。
目前机车车辆车体结构的强度计算分析主要采用有限元法,在施工设计后进行有限元计算可以检验设计的合理性和结构是否达到设计要求,并对车体结构改进提供科学依据。
1铝合金地铁的优势以及发展概况以车体的材料为标准来进行分类,其主要分为碳钢车体、铝合金车体以及不锈钢车体三种。
铝合金车体和不锈钢车体属于轻量化车体,相对于这两种车体来说,碳钢车体在生产成本以及加工制造方面花销要明显地更小,然而随着社会发展,人们更加关注车体轻量化、节能减排和可持续发展思想等,地铁车辆采用应用碳钢车体的比例大幅度降低,已经不适合现在发展的步伐,逐渐的被社会所淘汰,现在越来越多的地铁车体都是铝合金车体和不锈钢车体。
地铁车辆铝合金车体的铆接工艺
![地铁车辆铝合金车体的铆接工艺](https://img.taocdn.com/s3/m/34dbb393c0c708a1284ac850ad02de80d5d80653.png)
地铁车辆铝合金车体的铆接工艺随着城市的发展和人口的增加,地铁交通成为城市出行的重要方式。
地铁车辆作为城市轨道交通的重要组成部分,其制造工艺和材料选择对于车辆的性能和安全性起着至关重要的作用。
铝合金车体作为地铁车辆的重要材料,其铆接工艺对于车体的稳定性和可靠性至关重要。
本文将就地铁车辆铝合金车体的铆接工艺进行探讨和介绍。
一、铝合金车体在地铁车辆中的应用地铁车辆的车体材料一般选用铝合金,因为铝合金具有重量轻、强度高、耐腐蚀等优点,能够满足地铁车辆的性能要求。
相比于传统的钢材,铝合金车体可以降低车辆的整体重量,减轻运输工作,提高了车辆的性能和节能效果。
铝合金车体的造型设计也更为灵活多变,能够满足不同城市环境和客户需求的定制要求。
二、铆接工艺在铝合金车体中的重要性铆接工艺是将铝合金板材通过铆接方式连接在一起,形成车体的承重结构。
铆接是常用的车体连接工艺,其具有连接牢固、寿命长、抗腐蚀、抗震等特点。
在地铁车辆中,铆接工艺对于车体的稳定性和可靠性至关重要,直接关系到车辆的安全和运行。
三、铆接工艺的步骤1. 钻孔:首先是对铝合金板材进行钻孔,形成连接孔。
2. 钻孔整形:对钻孔进行整形处理,使得连接孔边缘光滑,有利于铆接过程中的连接紧密。
3. 铆接:将需要连接的铝合金板材放置在一起,通过铆接枪将铆钉插入连接孔中,并通过铆接枪的压力和冲击力将铆钉与板材紧密连接在一起。
4. 铆接成型:最后对铆接好的部件进行成型处理,确保铆接部位的平整和紧密。
四、铆接工艺中的关键问题1. 材料选择:在铆接工艺中,铝合金板材的选择非常重要。
需要选择具有良好强度和韧性的铝合金板材,以确保铆接后的连接牢固和稳定。
2. 铆接点布局:铆接点的布局需要合理,不能过于密集或者过于稀疏,以保证连接的均匀性和牢固性。
3. 钻孔和整形:钻孔和整形的工艺需要严格控制,确保连接孔的形状和尺寸符合要求。
4. 铆接质量检测:铆接后需要进行质量检测,检查连接部位的牢固性和密封性。
轨道交通车体用铝合金材料及其焊接技术
![轨道交通车体用铝合金材料及其焊接技术](https://img.taocdn.com/s3/m/d62147ca77a20029bd64783e0912a21614797fe9.png)
轨道交通车体用铝合金材料及其焊接技术摘要:随着经济的迅猛发展,人们的出行方式也在发生改变,轨道交通车辆已经成为人们的首选交通工具。
现阶段我国轨道交通车辆车体多为铝合金材料制成,其车身焊接过程存在许多缺陷,车身部分区域焊接难度大,为提高焊接质量,本文从轨道交通车体用铝合金及焊接材料入手,总结了轨道交通车体用铝合金焊接技术优化方法。
关键词:轨道交通车体;铝合金材料;焊接技术1 轨道交通车体用铝合金及焊接材料1.1 铝合金材料轨道交通车体目前常用的材料有碳素钢、不锈钢和铝合金三种,无论是从使用量,还是从应用产品的范围来看,使用最广的还是铝合金材料。
轨道交通车体应用的铝合金材料主要有五系、六系和七系。
相对而言,铝型材使用最多的是6系铝合金,且多为6005A和6082铝合金。
板材使用较多的为5083和6082铝合金。
铝合金优良的挤压性能为铝型材的大量使用打下了良好的基础,国内成熟稳定的挤压制造能力又助推了铝型材的应用。
1.2 焊接材料焊材的质量对铝合金焊接质量至关重要,目前,轨道交通铝合金焊接材料多为进口产品,特别是在高速度等级的动车组上,焊丝全部采用进口。
国内轨道交通行业应用的主要铝合金焊丝进口品牌有SAFRA、ESAB、MTL、MIG等品牌。
近年来,随着国产化焊丝制造技术的提高,国产铝合金焊丝也表现出良好的力学性能和使用性能,并在地铁车辆上开始成功应用。
国内轨道交通车辆制造企业为促进国家焊接材料制造的发展,同时降低生产成本及进口供货风险,正在大力推进国产化铝焊丝的工程化应用。
焊丝的选择可依据ISO17671-4—2002标准进行,焊丝的成分及交货条件按照ISO18273—2015标准执行。
目前,常用的铝焊丝为ER-5087、ER-5356,这两种焊丝适用于5系、6系、7系铝合金焊接。
在进行6系铝合金焊接修补过程中,为了防止产生热裂纹,在对强度要求不高时可以选用ER-4043A进行焊接。
由于采用ER-4043焊丝焊接接头强度较低,故不适用于新造产品。

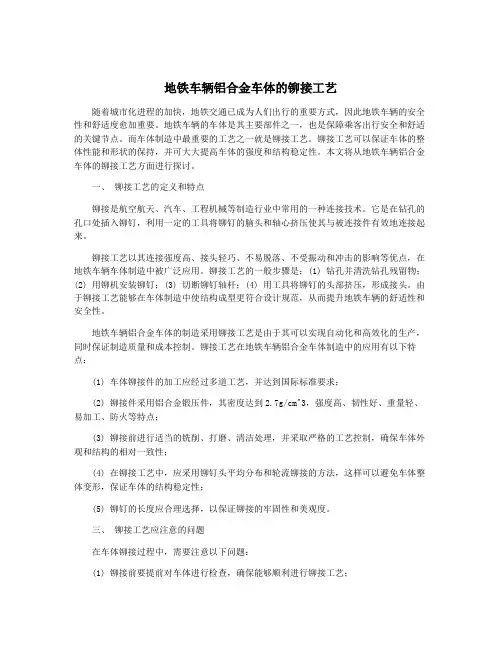

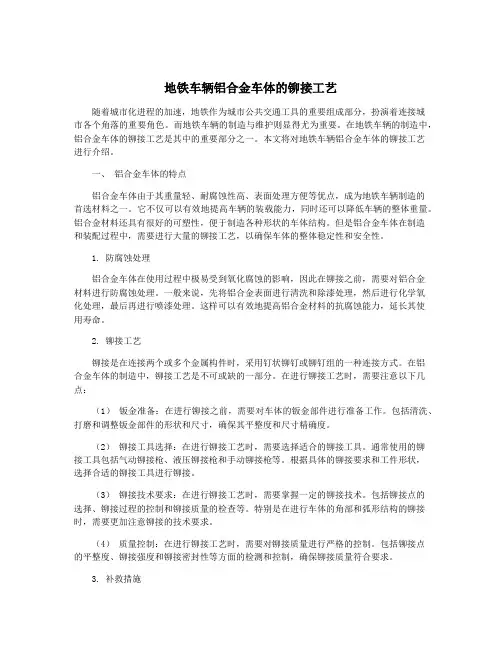

地铁车辆铝合金车体的铆接工艺
![地铁车辆铝合金车体的铆接工艺](https://img.taocdn.com/s3/m/36b8d62cf4335a8102d276a20029bd64783e62b3.png)
地铁车辆铝合金车体的铆接工艺1. 引言1.1 地铁车辆铝合金车体的重要性地铁车辆铝合金车体在地铁运输系统中起着至关重要的作用。
作为地铁车辆的主要构成部分,铝合金车体具有轻量化、强度高、耐腐蚀等特点,可以有效提升地铁列车的运行效率和安全性。
铝合金车体的轻量化设计可以降低整车重量,减少能源消耗和运行成本;高强度可以提高车辆的承载能力和抗震性能;耐腐蚀特性可以延长车辆的使用寿命,降低维护成本。
在地铁运输系统中,安全始终是第一位的重要准则。
地铁车辆铝合金车体的重要性体现在其对乘客和行车人员安全的保障。
铝合金车体具有优异的抗冲击性能和耐疲劳性能,可以有效抵御外部碰撞和振动,保护车内人员的安全。
铝合金车体还具有良好的防火性能,一旦发生火灾可以有效减少火势蔓延的速度,增加乘客疏散的时间。
地铁车辆铝合金车体的重要性不仅体现在提升车辆运行效率和安全性,还体现在保障乘客和行车人员的安全。
铝合金车体的优越性能为地铁运输系统的发展提供了坚实的基础,对于建设安全、高效、舒适的地铁运输网络具有重要意义。
2. 正文2.1 铆接工艺的历史发展铆接工艺的历史发展可以追溯到古代,最早可以追溯到公元前3000年的埃及时期。
在古代,人们已经开始使用铆接工艺来连接金属部件,以制造农具、武器和建筑结构等。
随着工业革命的到来,铆接工艺得到了进一步的发展和应用。
19世纪初,随着蒸汽机和机床的发展,铆接工艺逐渐被工业界广泛采用。
特别是在铁路、船舶和桥梁建设中,铆接工艺成为连接金属结构的主要方法。
随着科学技术的不断进步,现代铆接工艺也得到了快速发展,涌现出了许多新的铆接技术和设备。
20世纪起,随着航空航天、汽车制造和电子设备行业的快速发展,铆接工艺得到了广泛的应用。
特别是对于地铁车辆铝合金车体的制造,铆接工艺更是成为了不可或缺的一部分。
铆接工艺的发展不仅提高了生产效率,降低了生产成本,而且还提高了产品的质量和可靠性。
铆接工艺的历史发展是一个不断演变和创新的过程。
轨道交通铝合金型材
![轨道交通铝合金型材](https://img.taocdn.com/s3/m/b94346652e60ddccda38376baf1ffc4ffe47e209.png)
轨道交通铝合金型材:轨道交通铝合金型材主要用于制造轨道车辆的车体结构,具有轻量化、高强度、耐腐蚀、美观大方的特点。
铝合金型材在轨道车辆上应用广泛,主要应用于车体结构、内部装饰、部件连接等方面。
根据不同的用途和需求,铝合金型材可以经过不同的处理,如喷涂、电泳、阳极氧化等,以提高其性能和使用寿命。
轨道交通铝合金型材具有多种优点。
首先,其质量轻,可以降低车辆的重量,从而减少对轨道和桥梁的载荷,有利于降低建设和运营成本。
其次,其强度高,可以保证车辆的安全性和稳定性。
此外,其耐腐蚀性能好,可以延长车辆的使用寿命。
最后,其美观大方,可以提高车辆的外观品质和乘坐舒适性。
在实际应用中,轨道交通铝合金型材的选用和加工处理都需要根据具体情况进行选择和处理。
在选材方面,需要根据不同的用途和需求选择合适的材料和规格。
在加工方面,需要根据具体的工艺要求和设备能力进行合理的加工和处理。
同时,还需要注意材料的质量控制和安全生产等方面的管理。
城市轨道交通车辆构造-车体
![城市轨道交通车辆构造-车体](https://img.taocdn.com/s3/m/d025de23a88271fe910ef12d2af90242a895ab2a.png)
城市轨道交通车辆构造-车体引言城市轨道交通是现代城市公共交通系统的重要组成部分,其中车体是车辆的重要组成部分之一。
本文将介绍城市轨道交通车辆构造中车体的相关内容,包括车体的结构、材料、设计要求等方面的内容。
1. 车体结构城市轨道交通车辆的车体结构一般包括车顶、车侧、车底、车端四个部分。
下面将对这四个部分进行详细介绍。
1.1 车顶城市轨道交通车体的车顶主要用于安装车辆的控制系统、通风系统等设备,保证车内的正常运行和乘客的舒适度。
车顶一般采用铝合金或碳纤维等轻质材料制作,以减轻整个车体的重量。
1.2 车侧车体的车侧是车辆的外壳部分,起到保护乘客和车辆内部设备的作用。
车侧一般由钢板制成,并在表面进行防腐处理和喷涂防尘漆。
车侧上还设有车门,方便乘客上下车。
1.3 车底车体的车底是支撑整个车体的基础部分,一般由钢材制成,并设置有悬挂装置和缓冲装置,以减少车辆在运行过程中的震动和噪音。
车底还安装有电动机和传动装置等重要组件。
1.4 车端车体的车端是车辆的前后部分,连接车厢和司机室。
车端一般采用钢材制作,并加强结构以保证载客安全。
车端还设有防撞装置和部分车辆控制设备。
2. 车体材料城市轨道交通车体的材料选择对车辆的性能和耐用性有重要影响。
以下是常用的车体材料:2.1 钢材钢材是城市轨道交通车体最常用的材料之一。
它具有强度高、抗震性好、成本低等优点,能够满足车体的强度和刚度要求。
但钢材的重量较大,需要进行防腐处理来延长使用寿命。
2.2 铝合金铝合金是一种轻质高强度的材料,被广泛应用于城市轨道交通车体的制造中。
它具有重量轻、抗腐蚀性好等优点,可以有效减轻整个车体的重量,并提高车辆的运行效率。
2.3 碳纤维复合材料碳纤维复合材料是一种高强度、轻质的材料,具有优异的机械性能和耐腐蚀性能。
它被广泛应用于高速列车等特殊领域,可以显著提高车体的强度和刚度,同时减轻车体的重量。
3. 车体设计要求城市轨道交通车辆的车体设计要满足以下几个方面的要求:3.1 强度和稳定性车体需要具备足够的强度和稳定性,能够承受列车在运行过程中的惯性力和外部碰撞等作用,保证乘客和车辆的安全。
地铁铝合金车体轻量化设计与结构设计
![地铁铝合金车体轻量化设计与结构设计](https://img.taocdn.com/s3/m/a4207e5d590216fc700abb68a98271fe900eaf58.png)
地铁铝合金车体轻量化设计与结构设计摘要:铝及铝合金因其低密度、强度高、塑性好、易成形和良好的导电、导热性及耐蚀性等特点,逐渐成为近年来工业生产中使用最多的结构材料之一,其中,以牌号为6082-T6,6005A-T6为代表的6XXX系列(Al-Mg-Si)铝合金,其热挤压性能、焊接性能及强度介于7XXX系列铝合金和5XXX系列铝合金之间,焊接性能和机加工工艺良好,且具有较高的强度和耐腐蚀性能,成为轨道车体首选的铝合金原材料。
轨道车辆用铝合金多采用大型中空铝合金薄壁挤压型材及不同厚度的铝合金板材的形式,同时,对比其他焊接材料,铝合金热膨胀系数较大,所以,在焊接过程中,随着快速加热和快速冷却而带来的膨胀和收缩发生时,必然出现不同形式的变形。
铝合金地铁车体主要由底架、侧墙、车顶、端墙、司机室骨架等几大部分组成,其中,底架又由地板、牵枕缓、边梁、端梁、连接板等几部分焊接而成,地板由数根长大铝合金地板型材拼焊而成,前端地板组成则位于地铁车辆车体底架的一端,司机室骨架的下部.基于此,本篇文章对地铁铝合金车体轻量化设计与结构设计进行研究,以供参考。
关键词:地铁;铝合金车体;轻量化设计;结构设计引言轨道交通车辆是轨道交通要件之一。
随着我国城市的增质提速发展,轨道交通需求和速度的增加,带动轨道交通车辆需求增加。
轨道交通速度的提高和对车辆的需求增加也带来一些问题,比如节能减排和绿色发展。
铝合金属于Al-Zn-Mg系可热处理强化的中高强铝合金,具有很好的塑性成形性能和热处理性能,可以挤压成各种复杂的大型薄壁空心型材,用在轨道交通车辆和汽车车架上,可以大幅度减轻车辆本身的重量,减少二氧化碳的排放,提高交通速度,符合绿色低碳的发展需求,可以获得较好的经济效益和社会效益。
由于传统加工方法生产的铝合金不能很好地满足轨道交通车辆用铝合金的强度、刚度和耐蚀性的要求,所以对提升铝合金力学性能展开研究。
由于晶粒细化可以改善铝合金的塑性变形能力,因而研究铝合金的晶粒细化方法具有重要的理论和应用意义,作为晶粒细化方法之一的等径角挤压技术(简称ECAP)得到了越来越多的关注。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
简析地铁车辆—铝合金车体
摘要:简要介绍地铁车辆——铝合金车体结构,介绍铝合金车体的优缺点,以及如何保证铝合金车体结构强度及使用寿命。
关键词:车体;铝合金;结构
0 引言
车体是地铁车辆的主要承载结构,它支撑于转向架之上,保证旅客乘车安全。
车体底架下部及车顶上部安装电气设备,构成车辆主体。
它需要承受各种动静载荷、各种震动,并适应100km/h左右的速度运行;还要满足隔音、隔热、减震、防火等要求,确保在事故状态下尽可能保证旅客安全。
1 铝合金车体的介绍
车体的结构组成根据所选用的材料略有不同,但是主要部件均是由底架、车顶、侧墙(左右侧各1个)、端墙等组成,其中带有司机室的车辆前端设司机室。
车体需要有足够的强度承受自重、载重、牵引力、横向力、制动力等载荷及作用力,其主要有底架承载、侧壁承载、整体承载三种承载方式。
一般根据应用的材料,来选择合适的承载方式。
铝的密度大约只有钢的1/3。
铝及铝合金具有重量轻、耐腐蚀的特点,并且是热和电的良导体,是一种优点很多的材料。
铝合金按其添加合金元素的不同,可被分成从1000~7000系列的几种类型。
一般用于地铁车辆的铝合金材料主要是A1~Mg系(5000系)、A1~Mg~Si系(6000系)和A1~Zn~Mg系(7000 系)合金。
最初的铝合金车体是将原来钢制车辆的骨架与外板置换成焊接性能好的5000系合金,采用MIG焊接、MIG点焊与铆接连接的结构,随着强度更高,焊接性能更优的7000系合金的研制成功,底架部件中各种受力杆件广为采用,使车体进一步轻量化。
但是此时的铝合金车体仍然沿袭过去高耐候钢、不锈钢车体的模式,均是外板加骨架结构,为了内部设备安装及底架下部设备安装再加焊吊梁、吊架、二次骨架。
随着万吨乃至万吨级以上大型挤压机的问世,在7000系合金上实现了挤压型材大型化,制成了外板与骨架一体化的宽幅挤压型材车体。
大幅度降低了部件数量及连接焊缝长度,促进了焊接自动化。
板梁式铝合金车体在结构形式上类似于耐候钢车体,但为了提高断面系数,防止板材由于剪力产生失稳现象,因此加大板厚(一般取钢板的1.4倍,最薄用到2mm)。
铝合金车体的薄板焊接非常困难,技术水平要求高,而且变形大矫正困难,因此必须采用接触焊。
开口型材将板、梁合成一体,简化了车体制造工艺,提高了质量,但成本也相应增加。
铝合金车体目前普遍采用的结构是大型桁架式中空型材组焊式(一般采用自动弧焊)。
大型中空型材组焊式车体制造时,只需将型材沿车体长度方向对接连续自动弧焊。
由于车体零件数量少、焊接工作量少,且容易实现自动化,大大降低了车体制造成本,提高了产品质量。
2 铝合金车体的特点
(1)是利用铝的相对体积质量约为普通钢的1/3这一点来减轻车体自重。
铝合金车体的自重一般可达到普通钢车体的1/2。
(2)铝合金车体的弱点是铝的纵弹性模量小,约为普通钢的1/3,因而往往使车体刚度下降。
一般铝合金车体比普通钢车体、不锈钢车体的刚度都要小。
这是铝合金车体设计时加大板厚和尽量加大车体断面以提高车体抗弯刚度的重要原因。
铝合金车体的缺点:铝合金车体的一个不尽人意之处就是耐腐蚀性能差,不能像不锈钢那样达到不用涂漆的程度。
不涂漆的铝合金车体虽然也有,但用过一段时间后,由于大气中的腐蚀条件,表面总会出现面蚀、点蚀、变色,影响美观,故大部分车都涂漆。
3 铝合金车体的结构形式及优缺点
铝车体结构部件综合运用的铝合金车体,中空型材、开口型材、板梁结构综合运用的铝合金车体,焊接方式、铆接方式综合运用的铝合金车体等等,各种铝合金车体结构及制造技术的综合应用,使铝合金车体结构达到最优化。
车体轻量化工作也取得较大的成绩。
下面介绍一下铝合金车体的结构形式及结构优点:
(1)开口型材侧墙、车顶,板梁结构端墙,中空型材底架。
焊接车体;结构优点是重量轻、强度较好。
(2)钢底架,板梁结构侧墙、车顶、端墙。
焊接、铆接综合应用车体;重量轻、强度较好、防火性能好。
(3)型材、板梁结构综合运用,车体主体为焊接结构。
牵枕缓为钢结构并与底架铆接;牵枕缓结构尺寸空间小,为其它结构让出较大空间。
(4)型材为主体的铝合金车体,焊接车体;施工方法单一,强度好。
4 保证铝合金车体结构强度及寿命的分析与试验
车体结构的有限元分析计算。
车体几何模型采用三维软件建模,根据不同的强度要求对新设计的车体铝结构进行静强度和刚度计算,确保车体强度满足要求,在满足车体强度、刚度的同时实现车体的轻量化。
铝合金型材的疲劳分析。
通过试验得出不同材质型材的疲劳应力,来考虑车体铝结构不同位置所使用不同材质的型材,以满足要求。
铝合金焊缝的疲劳分析。
底架、侧墙、车顶、端墙及其它主要结构件的接口焊缝处经过X射线探伤和着色渗透探伤检查,对不合格的焊缝扣掉进行重新焊接,以保证焊缝的质量。
铝合金车体的强度试验。
车体生产完成之后应对首辆不同车体进行强度试验,来验证整个车体是否满足强度要求。
铝合金车体的模态试验。
为优化车体铝结构的设计、提高设计质量,确保车体与其它振动设备的安全可靠性,还需进行模态试验。
铝合金车体的刚度试验。
应对首辆不同车体进行刚度试验,来验证整个车体是否满足刚度要求。
5 结束语
目前,在地铁车辆铝合金车体已全面铺开应用,已有多种铝合金车体结构的设计技术,根据车辆对铝合金车体的重量、尺寸大小、强度的不同要求,灵活采用单一的铝合金车体结构设计及制造技术或同时采用多种铝合金车体结构设计及制造技术,力求将各种铝合金车体结构设计及制造技术的优势发挥到最大化。
铝合金车体有待开发的领域和高间还很大,还需要积极去探索。
参考文献:
[1]铁路应用—铁道车辆车体的结构要求第一部分[S].机车和客车BS EN12663-1,2010.
[2]铝及铝合金型材第二部分[S].力学性能BS EN755-2,2008.
[3]铝结构设计-第1-1部分[S].结构总规则BS EN1999-1-1,2007.。
