兆欧表测量绝缘电阻应注意的问题

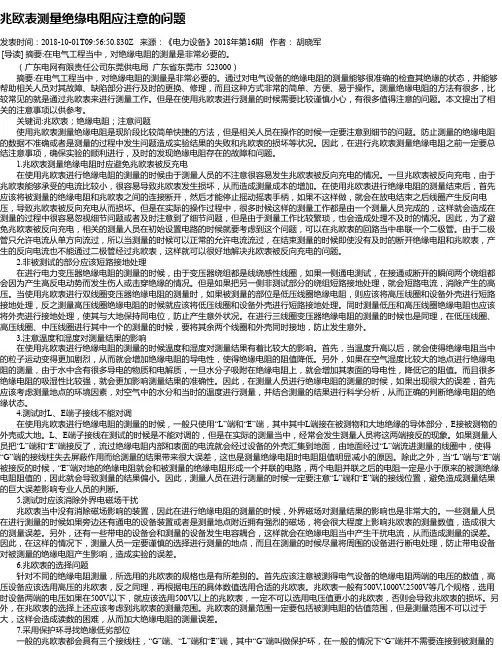

兆欧表测量绝缘电阻应注意的问题发表时间：2018-10-01T09:56:50.830Z 来源：《电力设备》2018年第16期作者：胡晓军[导读] 摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。

（广东电网有限责任公司东莞供电局广东省东莞市 523000）摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。

通过对电气设备的绝缘电阻的测量能够很准确的检查其绝缘的状态，并能够帮助相关人员对其故障、缺陷部分进行及时的更换、修理，而且这种方式非常的简单、方便、易于操作。

测量绝缘电阻的方法有很多，比较常见的就是通过兆欧表来进行测量工作。

但是在使用兆欧表进行测量的时候需要比较谨慎小心，有很多值得注意的问题。

本文提出了相关的注意事项以供参考。

关键词:兆欧表；绝缘电阻；注意问题使用兆欧表测量绝缘电阻是现阶段比较简单快捷的方法，但是相关人员在操作的时候一定要注意到细节的问题。

防止测量的绝缘电阻的数据不准确或者是测量的过程中发生问题造成实验结果的失败和兆欧表的损坏等状况。

因此，在进行兆欧表测量绝缘电阻之前一定要总结注意事项，确保实验的顺利进行，及时的发现绝缘电阻存在的故障和问题。

1.兆欧表测量绝缘电阻时应避免兆欧表被反充电在使用兆欧表进行绝缘电阻的测量的时候由于测量人员的不注意很容易发生兆欧表被反向充电的情况。

一旦兆欧表被反向充电，由于兆欧表能够承受的电流比较小，很容易导致兆欧表发生损坏，从而造成测量成本的增加。

在使用兆欧表进行绝缘电阻的测量结束后，首先应该将被测量的绝缘电阻和兆欧表之间的连接断开，然后才能停止摇动摇表手柄，如果不这样做，就会在放电结束之后线圈产生反向电压，导致兆欧表被反向充电从而损坏。

但是在实际的操作过程中，很多时候这样的测量工作都是由一个测量人员完成的，这样就会造成在测量的过程中很容易忽视细节问题或者及时注意到了细节问题，但是由于测量工作比较繁琐，也会造成处理不及时的情况。

因此，为了避免兆欧表被反向充电，相关的测量人员在初始设置电路的时候就要考虑到这个问题，可以在兆欧表的回路当中串联一个二极管。

兆欧表的使用方法及注意事项

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。

最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。

一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。

常见的有0—500 MQ, 0—2 500 M Q等。

兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。

见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104血以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。

220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。

实际测量时，一般可按上表所举实例选用。

1.2电阻量程范围的选择。

兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。

2 •使用前的检查。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。

即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“咐置；然后再将“ L” “ E”路，缓慢摇动手把观察指针是否在“ O位置。

如不符合要求应对其检修后再使用。

2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

绝缘电阻表的使用方法和注意事项

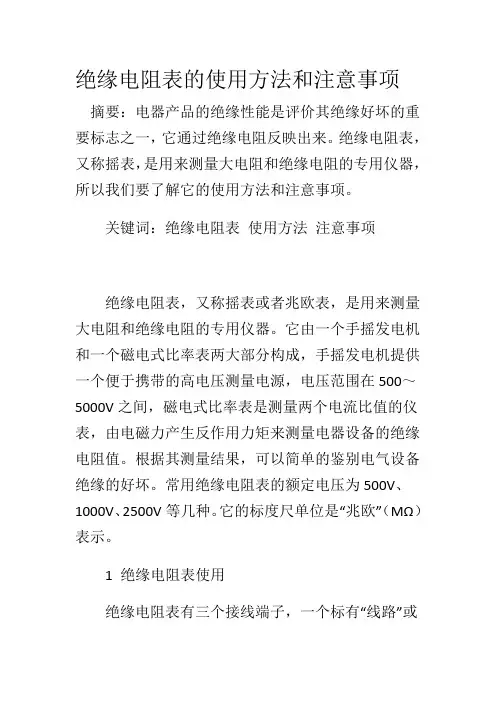

绝缘电阻表的使用方法和注意事项摘要：电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

绝缘电阻表，又称摇表，是用来测量大电阻和绝缘电阻的专用仪器，所以我们要了解它的使用方法和注意事项。

关键词：绝缘电阻表使用方法注意事项绝缘电阻表，又称摇表或者兆欧表，是用来测量大电阻和绝缘电阻的专用仪器。

它由一个手摇发电机和一个磁电式比率表两大部分构成，手摇发电机提供一个便于携带的高电压测量电源，电压范围在500～5000V之间，磁电式比率表是测量两个电流比值的仪表，由电磁力产生反作用力矩来测量电器设备的绝缘电阻值。

根据其测量结果，可以简单的鉴别电气设备绝缘的好坏。

常用绝缘电阻表的额定电压为500V、1000V、2500V等几种。

它的标度尺单位是“兆欧”（MΩ）表示。

1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外壳或接地；第三个标有“屏蔽”或“G”端子接于测量时需要屏蔽的电极。

绝缘电阻表选择要正确选择额定电压合适的绝缘电阻表。

绝缘电阻表的额定电压就根据被测设备的额定电压来选择，绝缘电阻表的额定电压即其内部电源的直流电压过高，可能在测试时损坏被测设备的绝缘；绝缘电阻表的额定电压过低，所测结果又不能反映工作电压作用下电气设备的绝缘电阻。

一般规程规定测量额定电压在500V以下的设备时，宜选用500～1000V的绝缘电阻表；额定电压500V以上时，应选用1000～2500V的绝缘电阻表。

绝缘电阻表使用方法①使用前要检查指针的“0”与“∞”位置是否正确。

检查方法是，先使“L”、“E”两端子开路，将绝缘电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。

如果不能达到“∞”，说明测试用引线绝缘不良或绝缘电阻表本身受潮。

应用干燥清洁的软布，擦试“L”端与“E”端子间的绝缘，必要时将绝缘电阻表放在绝缘垫上，若还达不到“∞”值，则应更换测试引线。

使用兆欧表测量绝缘电阻时应注意的问题

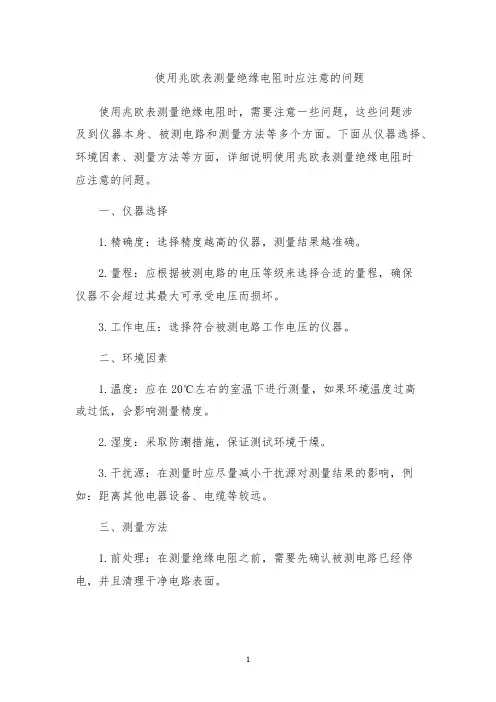

使用兆欧表测量绝缘电阻时应注意的问题
使用兆欧表测量绝缘电阻时，需要注意一些问题，这些问题涉
及到仪器本身、被测电路和测量方法等多个方面。

下面从仪器选择、环境因素、测量方法等方面，详细说明使用兆欧表测量绝缘电阻时
应注意的问题。

一、仪器选择
1.精确度：选择精度越高的仪器，测量结果越准确。

2.量程：应根据被测电路的电压等级来选择合适的量程，确保
仪器不会超过其最大可承受电压而损坏。

3.工作电压：选择符合被测电路工作电压的仪器。

二、环境因素
1.温度：应在20℃左右的室温下进行测量，如果环境温度过高
或过低，会影响测量精度。

2.湿度：采取防潮措施，保证测试环境干燥。

3.干扰源：在测量时应尽量减小干扰源对测量结果的影响，例如：距离其他电器设备、电缆等较远。

三、测量方法
1.前处理：在测量绝缘电阻之前，需要先确认被测电路已经停电，并且清理干净电路表面。

2.电极接触：电极应紧密接触被测电路绝缘体表面，并确保接触面积充足。

3.时间：由于绝缘电阻是随时间变化的，因此需要测量一定的时间后，取平均值来减小误差。

通常的测量时间为1分钟。

4.极性：应如实记录在测试报告中。

5.测量范围：选择合适的测量范围进行测量。

总结
绝缘电阻检测是保障电气设备安全的一项必要措施，准确的检测结果能够帮助我们及时找出电气设备中存在的问题，从而及时采取维修或更换措施。

正确使用兆欧表，严格按照规定的测试流程操作，能够保证测量结果的准确性，从而进一步确保电气设备的正常运行和使用。

兆欧表的使用方法和注意事项

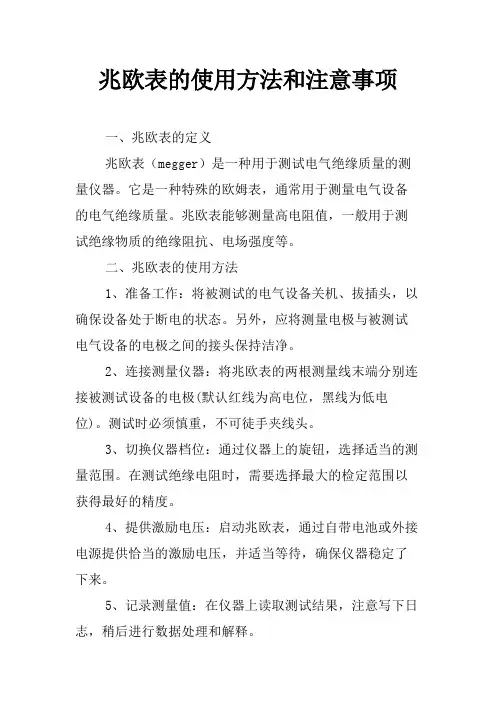

兆欧表的使用方法和注意事项一、兆欧表的定义兆欧表（megger）是一种用于测试电气绝缘质量的测量仪器。

它是一种特殊的欧姆表，通常用于测量电气设备的电气绝缘质量。

兆欧表能够测量高电阻值，一般用于测试绝缘物质的绝缘阻抗、电场强度等。

二、兆欧表的使用方法1、准备工作：将被测试的电气设备关机、拔插头，以确保设备处于断电的状态。

另外，应将测量电极与被测试电气设备的电极之间的接头保持洁净。

2、连接测量仪器：将兆欧表的两根测量线末端分别连接被测试设备的电极(默认红线为高电位，黑线为低电位)。

测试时必须慎重，不可徒手夹线头。

3、切换仪器档位：通过仪器上的旋钮，选择适当的测量范围。

在测试绝缘电阻时，需要选择最大的检定范围以获得最好的精度。

4、提供激励电压：启动兆欧表，通过自带电池或外接电源提供恰当的激励电压，并适当等待，确保仪器稳定了下来。

5、记录测量值：在仪器上读取测试结果，注意写下日志，稍后进行数据处理和解释。

三、兆欧表的注意事项1、测试绝缘电阻时需要选取最大的档位以获得最好的精度，一般来说需要选择高压档。

2、在测量绝缘电阻时，不同的测试条件会对测试结果产生影响。

所以测试时要注意被测试物体的温度、湿度等参数，以此来保证测试的准确性。

3、在测试时，应注意观察测试线夹头的压力，以保证测试的准确性。

4、在测试绝缘电阻时，需注意测试范围。

如果测试范围过小，将不能得到准确的测试结果。

如果测试范围过大，将会对测试精度产生影响，对仪器也会造成不必要的磨损。

5、在测试结束后，应将测试线夹头反转，以防止存储的剩余电荷造成的损坏和损害。

6、在存放兆欧表时，应避免震动和机械损坏。

7、在使用电源时，务必使用正确的电源电压和电频，以防止仪器损坏。

四、兆欧表的维护与保养1、仪器应经常被校准，以确保其准确性。

2、仪器应存放在干燥，避免阳光直射的地方，以保证仪器的质量。

3、仪器应保持干燥，避免受潮或沾水，去掉测量线的灰尘和污垢。

4、保持仪器清洁，使用防静电等清洁剂，在正确的铜线和金属接头上加润滑剂。

兆欧表摇表使用注意事项(一)

兆欧表摇表使用注意事项(一)兆欧表摇表使用注意事项兆欧表摇表是电力设备检修过程中的常用工具，用于测量绝缘电阻和绝缘强度。

使用兆欧表摇表是一个比较简单的过程，但是在使用过程中，需要注意一些细节。

下面是关于兆欧表摇表使用注意事项。

1.使用前要检查仪器使用兆欧表摇表之前一定要检查仪器的状态是否正常。

仪器内部要干燥清洁，电源是否接好，显示屏是否正常，所测电路是否有明显的故障。

这些基本的检查可以避免由于仪器故障而导致的检测结果偏差。

2.正确连接电缆正确连接电缆是确保检测结果准确的重要环节。

一端连接被检测器件，另一端连接兆欧表摇表上的相应插头。

注意插头的编号和被测设备的电缆端子的连线颜色是否对应，是否有短路或断路的情况。

3.操作要准确在检测过程中，要按照说明书或者经验进行操作。

对于第一次操作的人员来说，可以按照开发商提供的使用手册进行测量。

重点要注意操作方法是否准确，如摇表时需注意幅度和速度，以及从低电压到高电压连续进行。

4.有效防护人身安全在使用兆欧表摇表的过程中，保护自己的人身安全是必须要注意的。

不要在高压线路上拈弄、跨越和搭手等活动，严格按照操作规程进行操作。

检测时也要注意不要吸毒或者在操作过程中进行其他违禁行为，避免出现意外。

5.存放和维护使用完兆欧表摇表后，必须及时进行维护和保养，同时也需要合理存放。

要将不必要的灰尘和尘螨清除，并将所有零件进行维修和更换。

并确保仪器内置电源等被维护好。

综上所述，兆欧表摇表使用时，不仅要保证仪器的状态正常和电缆的正确连接，有效的防护人身安全，而且还需要注意操作的准确和存放和维护的合理性，以确保其优秀的测量精度。

对使用人员来说，定期参加培训并严格遵守使用规程，开展规范化操作具有十分重要的意义。

只有这样，才能确保生产经济安全。

兆欧表使用方法及注意事项

兆欧表使用方法及注意事项一、兆欧表的概述兆欧表（Megohmmeter）是一种用于测量电阻值超过1000兆欧（MΩ）的电器或设备的仪器。

它主要用于测试绝缘材料和设备的绝缘电阻，以确保其正常工作。

在本文中，我们将介绍兆欧表的使用方法及注意事项。

二、兆欧表的使用方法1. 准备工作在使用兆欧表之前，需要先进行一些准备工作：•确保所测量的设备或电器已经断开电源，并且处于安全状态。

•检查兆欧表是否处于正常工作状态，包括电池电量、连接线是否完好等。

2. 连接测量对象将兆欧表的测试引线连接到待测设备或电器上。

通常情况下，红色引线连接到正极，黑色引线连接到负极。

3. 设置测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。

通常兆欧表提供多个档位供选择，可以根据需要进行调整。

4. 进行测量按下兆欧表上的测量按钮，开始进行测量。

在测量过程中，兆欧表会向待测设备或电器施加一定的电压，并测量其绝缘电阻值。

5. 记录和分析数据当测量完成后，将测得的绝缘电阻值记录下来，并进行必要的数据分析。

根据设备或电器的要求，判断其绝缘状况是否正常。

6. 清理和存储在使用兆欧表结束后，需要清理测试引线，并将仪器妥善存放在干燥、防尘的环境中，以保证其长期可靠性。

三、兆欧表的注意事项在使用兆欧表时，需要注意以下几点：1. 安全操作•在进行任何操作之前，请确保设备或电器已经断开电源，并且处于安全状态。

•使用合适的个人防护装备，如绝缘手套、护目镜等。

•避免在潮湿或高温环境下使用兆欧表。

2. 正确选择测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。

选择过小的范围可能导致测量结果不准确，选择过大的范围可能降低测量的灵敏度。

3. 避免电压过高在使用兆欧表时，需要根据设备或电器的要求设置合适的测试电压。

过高的电压可能会损坏设备或电器。

4. 防止误操作在操作兆欧表时，需要遵循正确的步骤，并注意避免误操作。

不要将测试引线接触到其他金属物质，以免干扰测量结果。

绝缘电阻测试注意事项

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

它是由交流发电机倍压整流电路、表头等部件组成。

兆欧表摇动时，产生直流电压。

当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。

兆欧表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。

常用的数字兆欧表有DMG2671D、DMG2671E、DMG2671F、DMG2671G等型号，兆欧表的额定电压有250、500、1000、2500、5000V等几种，测量范围有2000MΩ、20GΩ、200GΩ等几种。

新安装或检修后及停运半个月以上的变压器，投入运行前，均应测定线圈的绝缘电阻。

测量变压器绝缘电阻时，对线圈运行电压在500V以上者应使用1000-- 2500V兆欧表，500V以下者应使用500V兆欧表。

一、变压器绝缘状况的好坏按以下要求判定1. 在变压器使用时所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比，不得低于50%。

2. 吸收比R60"/R15"不得小于1.3 倍。

符合上述条件,则认为变压器绝缘合格。

测量变压器绝缘时应注意以下问题：1. 必须在变压器停电时进行，各线圈出线都有明显断开点。

2. 变压器周围清洁，无接地物，无作业人员。

3. 测量前应对地放电，测量后也应对地放电。

4. 测量使用的摇表应符合电压等级要求。

5. 中性点接地的变压器，测量前应将中性点刀闸拉开，测量后应恢复原位。

二、配电变压器绝缘电阻的测量配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的兆欧表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。

兆欧表的使用注意事项

兆欧表的使用注意事项4)测量完毕，应对设备充分放电，否则容易引起触电事故。

5)严禁在雷电时或附近有高压导体的设备上测量绝缘电阻，只有在设备不带电又不可能受其他电源感应而带电的情况下才可进行测量。

6)兆欧表未停止转动之前，切勿用手去触及设备的测量部分或兆欧表接线柱。

7)兆欧表应定期校验，其方法是直接测量有确定值的标准电阻，检查其测量误差是否在允许范围之内。

兆欧表使用前的准备1)校表。

即检查兆欧表是否正常（即开路试验和短路试验）将E、L两端开路，以约120r/min的转速摇动手柄，观测指针是否指到“∞”处；然后将E、L两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。

2)检查被测电气设备和线路，看其是否已全部切断电源。

3)测量前应对设备和线路先行放电,以免设备或线路的电容放电危及人身安全和损坏兆欧表,同时还可以减少测量误差。

兆欧表的正确使用方法1)兆欧表必须水平放置于平稳、牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2)接线必须正确无误，接线柱“E”（接地）、“L”（线路）和“G”（保护环或称屏蔽端子）与被测物的连接线必须用单根线，要求绝缘良好，不得绞合，表面不得与被测物体接触。

3)摇动手柄的转速要均匀, 一般规定为120r/min，允许有±20%的变化，但不应超过25%。

通常要摇动1 min待指针稳定后再读数。

（并且要边摇边读数，不能停下来读数。

）接地电阻测量仪使用注意事项1）禁止在有雷电或被测物体带电时进行测量。

；2）向地面固定探棒时，小心手、脚被砸伤。

3）仪器携带、使用时应小心轻放、避免剧烈震动。

4）若发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

5）若仪表的检流计灵敏度过低，可在探棒周围注水或盐水以湿润。

用接地摇表测量接地电阻的方法如下①按图11所示接线图接线。

②用仪表所附的导线分别将E′、P′、C′连接到仪表相应的端子E、P、C上。

③将仪表放置水平位置，调整零指示器，使零指示器指针指到中心线上。

兆欧表测量绝缘电阻时应注意的问题

使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄漏电流的屏蔽装置和独立的接线柱。

(1)测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V 及以下的电气设备一般选用500〜1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500〜5000V 兆欧表。

(2)使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动净欧表，其指针可以上升到"乂处，然后再将两个接线端钮短路，慢慢摇动兆欧表，指针应指到"0"处，符合上述情况说是兆欧表是好的，否则不能使用。

(3)使用时必须水平放置，且远离外磁场。

(4)接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

(5)测量时转动手柄应由慢渐快并保持150r/min 转速，待调速器发生滑动后，即为稳定的读数，一般应取1min 后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。

(6)在雷电和邻近有带高压导体的设备时，禁止使用仪表进行测量，只有在设备不带电，而又不可能受到其他感应电而带电时，才能进行。

(7)在进行测量前后对被试品一定要进行充分放电，以保障设备及人身安全。

(8)测量电容性电气设备的绝缘电阻时，应在取得稳定值读数后，先取下测量线，再停止转动手柄。

测完后立即对被测设备接地放电。

(9)避免剧烈长期震动，使表头轴尖、宝石受损而影响刻度指示。

(10)仪表在不使用时应放在固定的地方，环境温度不宜太热和太冷，切勿放在潮湿、污秽的地面上。

并避免置于含腐蚀作用的空气附近。

数字兆欧表的维护及选择如果用万用表来测量设备的绝缘电阻，那么测得的只是在低压下的绝缘电阻值，不能真正反映在高压条件下工作时的绝缘性能。

兆欧表'＞数字兆欧表与万用表不同之处是本身带有电压较高的电源，电压为500 — 5000 V。

兆欧表绝缘电阻测试

兆欧表绝缘电阻测试
兆欧表是一种用于测量高阻值电阻的仪器。

在绝缘材料的制造和应用过程中，绝缘电阻测量是一项必要的质量检测技术。

通过测量绝缘材料的电阻值，可以判断材料的绝缘性能是否符合要求。

本文将介绍兆欧表绝缘电阻测试的原理和用途。

兆欧表的原理是利用串联的高阻值电阻和极低电压来测量测试对象的电阻。

兆欧表通常使用 DC 电源。

当未接测量对象时，电流仅流过高阻值电阻。

测试对象接入以后，将测试对象接地。

由于测试对象是高阻值绝缘材料，因此只有很少的电流通过测试对象，而大部分电流仍然通过高阻值电阻。

根据欧姆定律，测得的电阻值是测试对象的电阻值。

兆欧表适用于测试各种绝缘材料的电阻值。

常见的应用场景包括：
1. 电力系统的绝缘测试：使用兆欧表测量高压设备的绝缘电阻，以保证设备的安全运行。

2. 电缆线路的检测：使用兆欧表测量电缆的绝缘电阻，以判断电缆是否老化或损坏。

3. 电子产品制造过程中的测试：使用兆欧表测量电子元件及 PCB 的绝缘电阻，以确保产品的稳定性和可靠性。

在使用兆欧表进行绝缘电阻测试时，需要注意以下几点：
1. 测试前需仔细检查仪器是否正常工作，并且安全接地。

2. 测试时需保证测试对象接地并尽量减小外界干扰。

3. 测试过程中，需要选择适当的测试电压、时间和测量范围。

4. 测试完毕后，需对仪器进行清洁和保养。

总之，兆欧表是一种重要的绝缘电阻测试仪器，在电力、电子、通信等领域起着重要作用。

在使用兆欧表时，需要仔细遵守操作规程和注意事项，以确保测试结果的准确性和安全性。

电气专业答辩题(附答案)

答辩题：1、使用兆欧表（摇表）测量绝缘电阻时，应注意哪些事项？答：应注意事项有：（1）测量设备的绝缘电阻时，必须切断设备电源，对具有电容性质的设备（如电缆）必须进行放电。

（2）检查摇表是否好用，摇表放平时，指针应指在“∞”处，慢速转动摇表，瞬时短接L、E接线柱，指针应指在“0”处。

（3）摇表引线应用多股软线且绝缘良好。

（4）测绝缘时应保持转速为120r/min，以转动1min后读数为准。

（5）测量电容量大的设备，充电时间较长，结束时应先断开兆欧表线，然后停止摇动。

（6）被测设备表面应清洁，以免漏电，影响准确度。

（7）摇表引线与带电体间应注意安全距离，防止触电。

2、引起隔离开关接触部分发热的原因有哪些？如何处理？答：引起隔离开关接触部分发热的原因有：（1）压紧弹簧或螺丝松动；（2）接触面氧化，使接触面积增大；（3）刀片与静触头接触面积太小，或过负荷运行；（4）在拉合过程中，电弧烧伤触头或用力不当，使接触位置不正，引起压力降低。

处理方法有：（1）检查、调整弹簧压力或更换弹簧。

（2）用“0-0”号砂纸清除触头表面氧化层，打磨接触面，并涂上中性凡士林。

（3）降负荷使用，或更换容量较大的隔离开关。

（4）操作时，用力适当，操作后应仔细检查触头接触情况。

3、设备检修验收时，工作负责人应向验收人报告哪些内容？答：具体内容包括：（1）检修工作计划的执行情况。

（2）组织措施、安全措施、技术措施的执行情况。

（3）设备原有缺陷消除情况以及检修中发现的新缺陷的消除情况。

（4）反事故措施、技术改进措施的完成情况。

（5）各分段验收情况。

（6）检修现场的整洁情况。

（7）尚从在的问题及投入运行操作的注意事项。

（8）有关技术资料的整理和填写的记录情况。

4、为什么母线的对接螺栓不能拧得过紧？答：螺栓拧得过紧，则垫圈下母线部分被压缩，母线的截面被减小，在运行中，母线通过电流而发热。

由于铝和铜的膨胀系数比钢大，垫圈下母线被压缩，母线不能自由膨胀，此时如果母线电流减小，温度降低，因母线的收缩率比螺栓大，于是形成一个间隙。

测量绝缘电阻安全操作规程

测量绝缘电阻安全操作规程为了保证电气设备和电气系统的安全运行，进行绝缘电阻的测量是非常重要的。

绝缘电阻的测量可以帮助我们检测设备和系统中是否存在电气故障或者潜在的安全隐患。

下面是绝缘电阻测量的安全操作规程。

1. 安全准备在进行绝缘电阻测量之前，应该确保所有相应的电气设备已经关闭，并且电压已经完全消除。

同时，应该检查相关设备是否已经正确接地，以确保操作过程中的安全。

2. 使用正确的工具和设备在进行绝缘电阻测量时，应该使用专业的绝缘电阻仪，确保其具备准确度和可靠性。

此外，还应该使用正确的测试线缆和夹具，以确保测量结果的正确性。

3. 保持工作区域整洁在进行绝缘电阻测量时，应该确保工作区域整洁，没有任何可能导致安全事故的障碍物。

确保工作区域的通风良好，并且远离易燃和易爆物质。

4. 防止误操作在进行绝缘电阻测量时，应该仔细阅读仪器的操作说明书，并按照正确的步骤进行操作。

不要随意调整仪器的参数，以免引起误操作和安全事故。

5. 保持仪器和设备的正常工作状态在进行绝缘电阻测量之前，应该检查仪器和设备是否处于正常的工作状态。

特别要注意仪器的电源供应是否正常，是否有异常噪音或破损等问题。

6. 正确连接测试线路在进行绝缘电阻测量时，应该正确连接测试线路。

应该确保测试线缆与被测设备或系统的绝缘部分牢固连接，并且接触良好，以确保测量结果的准确性。

7. 设定适当的测试参数在进行绝缘电阻测量时，应该根据被测设备或系统的特点设定适当的测试参数，包括测试电压、测试时间等。

应根据实际情况调整参数，确保测量结果的可靠性。

8. 定期检查和维护绝缘电阻测量仪器应定期进行检查和维护，以确保其正常工作。

检查包括仪器的电源供应、接口连接、测量精度等。

如有问题应及时进行修理或更换。

9. 记录和分析测量结果每次进行绝缘电阻测量时，应该记录测量结果，包括测试时间、测试参数、测量数值等。

这样可以方便后续分析和追踪，及时发现和解决潜在的安全问题。

10. 及时处理异常情况如果在绝缘电阻测量过程中发现异常情况，例如测量数值异常波动、电气设备异常发热等，应该立即停止测量，并采取相应的措施，包括检查设备、更换测试线路等，以保证操作的安全性。

使用兆欧表测量绝缘电阻时应注意的问题

使用兆欧表测量绝缘电阻时应注意的问题在电气行业，绝缘电阻测试是一项非常重要的工作。

而兆欧表是绝缘电阻测试中常用的一种仪器。

在使用兆欧表进行绝缘电阻测试时，需要注意以下几个问题。

选择测试电压与电阻量程在使用兆欧表进行绝缘电阻测试时，我们需要先选择合适的测试电压和电阻量程。

在选择测试电压时，需要根据待测物体的工作电压确定。

一般来说，测试电压的指导建议是待测物体工作电压的两倍加上1000V。

比如，如果待测物体的工作电压为1000V，那么测试电压则应选择为3000V。

在选择电阻量程时，要根据待测电阻的预估值选择。

一般来说，电阻量程应该选择待测电阻的10倍左右。

比如，如果待测电阻的预估值为100MΩ，那么电阻量程应该选择为1GΩ。

准备好接线在进行绝缘电阻测试时，接线也是一个非常重要的环节。

接线不当很容易导致测试结果不准确。

因此，在进行接线前，需要先仔细阅读仪器的使用说明，并按照使用说明进行正确的接线。

另外，需要注意的是在进行接线时，要保证待测物体与测试仪的接触良好。

如果出现接触不良，测试结果也会不准确。

避免过电压在进行绝缘电阻测试时，需要注意避免过电压。

因为过电压会对绝缘材料造成损伤，甚至会导致击穿或崩溃。

因此，在进行测试时，需要注意选择适当的测试电压，并根据实际情况及时停止测试。

对测试结果进行分析在进行绝缘电阻测试后，除了得到测试结果外，还需要对测试结果进行分析，以判断待测物体绝缘状况是否正常。

一般来说，测试结果应比待测电阻预估值大得多，否则可能存在绝缘材料损伤或者存在渗漏电流等问题。

另外，还需要注意的是，在进行多次测试时，测试结果应该相互接近。

如果测试结果相差很大，可能存在不确定因素，需要重新进行测试。

总结使用兆欧表进行绝缘电阻测试是电气行业中非常重要的一项工作。

在进行测试时，需要注意选择适当的测试电压和电阻量程，保证接线正确，避免过电压，并对测试结果进行分析，以保证测试结果的准确性。

兆欧表的使用和注意事项

标准化电力工程施工工艺电气专业兆欧表的使用和注意事项1)对于额定电压在500伏以下的电气设备，应选用电压等级为500伏或1000伏的兆欧表；额定电压500伏以上的电气设备，应选用1000～2500伏的兆欧表。

2)选择测量范围时，应注意不要使兆欧表的测量范围过多地越出所需测量的绝缘电阻，以减少测量误差。

3)测量前应将被测设备电源断开，并进行短路放电，以确保安全，被测对象的表面应清洁干燥。

4)兆欧表与被测设备间的连接线应用单根绝缘线分开连接。

两根连接线不可缠绞在一起，也不可与被测设备或地面接触，以免导线绝缘不良而产生测量误差。

5)测量前先将兆欧表进行一次开路和短路试验。

摇动手柄达到稳定转速，将“线”和”“地“端钮上的连线开路，指针应在“∞”处；两线接线短路时，指针应指在“0”处，以检验兆欧表是否良好。

6)电力线路或照明线路测量绝缘电阻时，“E”端接大地，“L”端接电线，所测的是电线与大地见得绝缘电阻。

电动机的绝缘电阻测量时，E端接电机的外壳，L端接电机的绕组。

对于电缆线路，除了E端接缆壳，L端接缆芯外，还需将电缆壳芯之间的内层绝缘接于保护环端钮G上，以消除因表面漏电而引起的误差。

7)测量时，摇动手柄的速度由慢逐渐加快，并保持在每分钟120转左右的转速一分钟左右，这时的读数才是准确的结果。

如果被测设备短路，指针指零；应立即停止摇动手柄，以反表内线圈发热损坏。

8)测量电容器，较长的电缆等设备绝缘后，应将“线路”L的连接线断开。

以免被测设备向兆欧表倒充电而损坏仪表。

9)测量完成后。

在手柄末完全停止转动和被测对象没有放电之前，切不可用手触及被测对象的测量部分和进行拆线。

以免触电。

兆欧表使用时的注意事项

兆欧表使用时的注意事项一、兆欧表简介兆欧表（Megohmmeter）是用于测量电气绝缘电阻的一种仪器，也被称为绝缘电阻测试仪。

它广泛用于电力、电气、通信和电子领域，用于检测设备和电路的绝缘能力。

兆欧表的测量原理是通过施加一个高电压值，通过测量电流来计算电阻值。

二、使用兆欧表的注意事项在使用兆欧表进行测量时，需要注意以下几个方面：1. 安全使用在进行绝缘电阻测试之前，务必确保自己的安全。

对于高电压的测试，必须使用绝缘手套、工具和安全防护设备，以防止触电事故的发生。

同时，应正确连接线路，避免短路和接触不良。

2. 选择适当的量程和电压在选择兆欧表的量程和测试电压时，应根据被测电路或设备的特点进行选取。

通常情况下，应选择一个能够覆盖被测电阻值的量程，以获得更准确的测量结果。

同时，测试电压也要符合被测设备或电路的额定电压范围。

3. 保持测试环境干燥绝缘电阻的测量结果会受到湿度的影响，因此在进行测试时，应尽量保持测试环境干燥。

如果测试环境湿度较高，可以使用除湿机或其他干燥设备进行处理，以提高测量的准确性。

4. 避免干扰源在进行测量时，应尽量避免与其他电源或干扰源接触，以免影响测量结果。

在实际测量中，可以采取屏蔽措施或选择合适的测试时间，以减少干扰的影响。

5. 多次测量取平均值为了提高测量结果的准确性，可以进行多次测量并取平均值。

在进行多次测量时，应注意将兆欧表放置在稳定的位置，保证测试条件的一致性。

三、兆欧表的维护和保养为了确保兆欧表的长期正常工作，需要对其进行维护和保养。

1. 定期校准和检验兆欧表作为一种精密仪器，需要定期进行校准和检验，以保证其测量结果的准确性。

可以选择与相关机构或实验室合作进行校准和检验工作。

2. 清洁和防尘兆欧表在使用过程中会积累灰尘和污垢，因此需要定期清洁。

在清洁之前，应先断开电源，并使用柔软的布或刷子轻轻擦拭仪器表面，切勿使用溶剂或腐蚀性物质。

3. 避免过高温度和湿度兆欧表应存放在阴凉、干燥的地方，避免过高的温度和湿度对仪器造成损坏。

兆欧表安全要求

兆欧表安全要求背景兆欧表是一种仪器，主要用于测量电气绝缘材料的电阻值和绝缘强度，它的性能和准确度对于电气设备的安全运行至关重要。

然而，由于其涉及到高电压和电流，因此在使用兆欧表时需要遵守一些安全要求，以保障使用人员的生命财产安全。

安全要求1. 兆欧表的使用环境若兆欧表在使用环境中上下振动或突然移动，可能导致测量误差，操作人员应该将其稳定地放置在平整的地面上，不要让它发生倾斜。

2. 兆欧表的查验在使用前，应该对兆欧表进行查验，检验指标包括绝缘电阻、电气强度等。

若发现仪器存在损坏、接线错误、电源电压不稳定等问题需要及时处理或更换，以确保测量结果的准确性和操作人员的安全。

3. 兆欧表的保养保养兆欧表是保证准确测量和延长仪器寿命的重要手段。

保养方法包括仪器的清洁、防潮防尘、保持仪器的完整性（可以使用防摔套）等。

4. 兆欧表的使用在正式使用前，必须对仪器进行排故测试，不得随意连接测试线，以免测量精度的缺失和意外的损害。

在测量中不要使用过长或自制测试电线，以免电线完全绝缘不良，导致危险和误判。

拔插连接线时必须断开电源，否则会对操作者和仪器造成伤害。

在测量过程中，不要用手触及测试线等导电部分。

5. 兆欧表的存储存放在干燥、通风良好的室内，严禁阳光直射。

应注意避光、防潮、防尘，不可将静电、潮湿、腐蚀性或高温物品放在兆欧表上。

存放时需要关机，拔掉电源线并关闭保险盖。

6. 兆欧表的校准兆欧表应定期参照标准器进行校准。

在校准时应该避免操作过度，以免仪器内部部件引起磨损或老化。

结论在使用兆欧表时，需要注意仪器的使用环境、查验、保养、使用、存储和校准等各个环节，以确保使用安全和测量结果的准确性。

此外，对于操作人员，还应掌握相关操作技能，并对使用细节进行有效掌控和精通。

绝缘电阻表的使用方法和注意事项

绝缘电阻表的使用方法和注意事项绝缘电阻表的使用方法和注意事项摘要：电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

绝缘电阻表，又称摇表，是用来测量大电阻和绝缘电阻的专用仪器，所以我们要了解它的使用方法和注意事项。

关键词：绝缘电阻表使用方法注意事项绝缘电阻表，又称摇表或者兆欧表，是用来测量大电阻和绝缘电阻的专用仪器。

根据其测量结果，可以简单的鉴别电气设备绝缘的好坏。

常用绝缘电阻表的额定电压为500V、1000V、2500V等几种。

它的标度尺单位是“兆欧”（MΩ）表示。

1 绝缘电阻表使用绝缘电阻表有三个接线端子，一个标有“线路”或“L”的端子（也称相线）接于被测设备的导体上；另一个标有“地”或“E”的端子接于被测设备的外未接好或绝缘电阻有问题。

②绝缘电阻表的测试引线应选用绝缘良好的多股软线，“L”、“E”两端子引线应独立分开，避免缠绕在一起，以提高测试结果的准确性。

③在摇测绝缘时，应使绝缘电阻表保持额定转速，一般为120～150r/min。

测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，等指针稳定后（一般为1min），读取并记录电阻值。

在整个测试过程中摇柄转速应保持恒定匀速，避免忽快忽慢。

测试结束时，应先将“L”端子引线与被测设备的测试极断开，再停止摇柄转动。

这样做，主要是防止被测设备的电容对绝缘电阻表的反充电而损坏表针。

1.3 绝缘电阻测量绝缘电阻接线和方法①测量照明或电力线路对地的绝缘电阻，E接线端可靠接地，L接线端与被测线路相连，如图a所示。

②测量电动机的绝缘电阻，将绝缘电阻表的接地端E接机壳，L 接线端接电机的绕组，然后进行摇测，如图b所示。

兆欧表安全操作规程

兆欧表安全操作规程兆欧表是一种用于测量电气设备绝缘电阻的仪器，其使用需要遵循一定的安全操作规程。

下面是兆欧表的安全操作规程，总结了使用兆欧表时需要注意的事项和具体步骤。

希望能对您有所帮助。

一、兆欧表的基本知识兆欧表是一种高电压测量仪器，主要用于测量绝缘电阻和绝缘电阻的测试电压通常为500-1000V。

兆欧表的使用需要特别小心以防电击。

在操作兆欧表之前，必须了解其基本知识，如仪器的功能、使用方法、测量范围、测试电压和相应的安全措施等。

二、操作前的准备工作在进行绝缘电阻测试之前，必须完成以下准备工作：1. 使用仪器之前，应检查兆欧表是否完好无损，无严重异响和损坏部件。

2. 检查仪器的电源供应，确保电压稳定和接地良好。

3. 根据待测电气设备的要求，选择合适的测量范围和测试电压。

4. 对待测设备进行拆除线路、断开电源，并确保设备部分与其他电源隔离。

三、使用兆欧表的安全措施在使用兆欧表进行测量时，应遵循以下安全措施：1. 佩戴个人防护设备，包括绝缘手套、绝缘靴、防静电衣物等。

2. 在工作现场设置明显的警示标志，以提醒他人注意高电压和兆欧表操作，防止误碰触。

3. 在测量前，应将待测设备的细微损坏、变形、污染等情况进行清理和修复。

4. 在测量前确保工作区域干燥，以防止潮湿环境导致的电流泄露和安全事故。

5. 在测量过程中，避免接触裸露的导线、电缆或其他电气设备部件，以免发生电击事故。

6. 当兆欧表暴露在带电元件或导体上时，不要将手放在表上或触碰导线，以防止电击事故发生。

7. 在测量过程中要仔细观察仪表的测量值和指针的波动情况，及时发现并解决异常情况。

8. 测量完毕后，应先关闭测试电压，然后再断开测量回路，避免产生残余电压和危险。

9. 在测量结束后，将兆欧表置于干燥通风的地方，并进行定期的校准和维护，以确保仪器的准确性和可靠性。

四、兆欧表的具体操作步骤1. 将兆欧表的测试端子连接到待测电气设备的绝缘电阻测试点上。
