高层建筑案例分析PPT
合集下载
上海静安区高层建筑火灾案例分析PPT课件
事故 暴露的 五大问题
装修工程违法违规招标,安全责任不落实
施工现场管理混乱,安全措施为落实, 存在明显抢工现象
违规使用易燃材料,导致火势蔓延
安全监管不力,致使多次分包,无证上岗, 安全管理不到位
9
针对此事故的应急管理TEM体系
全过程 全系统 全方位
应急管理 TEM体系
全社会 全手段 全面应急相应
事故猛如虎,警钟需长鸣
LOGO
上海静安区高层建筑 火灾案例分析
突发事件应急处置与防范 3组
1
Contents
1
事故基本情况
2
事故原因
3
应急处置(救援过程)
4
善后处置
5
问责处置
6
案例分析与教训总结
2
1、事故基本情况
2010年11月15日 14时,上海余姚路 胶州路一栋高层公 寓起火。公寓内住 着不少退休教师, 起火点位于10-12 层之间,整栋楼都 被大火包围着,楼 内还有不少居民没 有撤离。至11月19 日10时20分,大火 已导致58人遇难, 另有70余人正在接 受治疗。
查组。
5
四、善后处置
金钱 赔偿
每位遇难人员将获得约96万元赔偿和救助 金。其中按《中华人民共和国侵权责任法》 一次性死亡赔偿约65万元、政府综合帮扶 和社会爱心捐助等31万元。
心理 治疗
各各医医疗疗机机构构纷纷纷纷开开辟辟绿绿色色通通道道启启动动应应急急方方案案,, 组组织织医医务务人人员员迅迅速速投投入入抢抢救救。。部部分分伤伤者者出出现现了了 创创伤伤后后应应激激反反应应,,心心理理专专家家为为他他们们进进行行疏疏导导和和 药药物物治治疗疗。。
管理制度并落实 规范自身分包行为,加强监督管理, 加大上岗要求及安全意识。
高层建筑ppt课件(完整版)
指由一个或多个筒体作承重结构 的高层建筑体系,适用于层数较
多的高层建筑。
优点
主要抗侧力,四周的剪力墙围成 竖向筒体,或竖向筒体与水平筒 体组合而成空间筒体。筒体结构 可分为框架-核心筒、框筒、筒
中筒、束筒四种结构。
缺点
结构负载大,且空间布局不够灵 活。
03 高层建筑设计要点
建筑设计原则
安全性原则
推动建筑技术进步
高层建筑的建设需要先进的建筑设计、施工 技术和材料,推动了建筑技术的进步和创新 。
D
高层建筑结构与类型
02
框架结构
01
框架结构特点
由梁、柱组成的框架来承受竖向荷载和水平荷载,墙体 仅起围护和分隔作用。
03
02
优点
空间分隔灵活,自重轻,节省材料;具有可以较灵活地 配合建筑平面布置的优点,利于安排需要较大空间的建 筑结构。
根据建筑功能和使用需求 选择中央空调或分体空调 ,提供舒适的室内环境。
电气系统
强电系统
包括变配电室、高低压 配电柜等,确保建筑用 电安全、稳定。
弱电系统
涵盖电话、网络、电视 等弱电信号的传输和分 配。
照明系统
合理设置照明设备和控 制方式,营造舒适的视 觉环境。
防雷接地系统
保护建筑免受雷电危害 ,确保人员和设备安全 。
排水系统
由排水管道、排水泵等组 成,实现废水、污水的顺 畅排放。
消防给水系统
独立设置,包括消防水池 、消防水泵等,满足火灾 时的紧急用水需求。
供暖、通风与空调系统
供暖系统
采用集中供暖或分户供暖 方式,确保冬季室内温暖 舒适。
通风系统
设置新风系统和排风系统 ,保证室内空气流通,提 高空气质量。
多的高层建筑。
优点
主要抗侧力,四周的剪力墙围成 竖向筒体,或竖向筒体与水平筒 体组合而成空间筒体。筒体结构 可分为框架-核心筒、框筒、筒
中筒、束筒四种结构。
缺点
结构负载大,且空间布局不够灵 活。
03 高层建筑设计要点
建筑设计原则
安全性原则
推动建筑技术进步
高层建筑的建设需要先进的建筑设计、施工 技术和材料,推动了建筑技术的进步和创新 。
D
高层建筑结构与类型
02
框架结构
01
框架结构特点
由梁、柱组成的框架来承受竖向荷载和水平荷载,墙体 仅起围护和分隔作用。
03
02
优点
空间分隔灵活,自重轻,节省材料;具有可以较灵活地 配合建筑平面布置的优点,利于安排需要较大空间的建 筑结构。
根据建筑功能和使用需求 选择中央空调或分体空调 ,提供舒适的室内环境。
电气系统
强电系统
包括变配电室、高低压 配电柜等,确保建筑用 电安全、稳定。
弱电系统
涵盖电话、网络、电视 等弱电信号的传输和分 配。
照明系统
合理设置照明设备和控 制方式,营造舒适的视 觉环境。
防雷接地系统
保护建筑免受雷电危害 ,确保人员和设备安全 。
排水系统
由排水管道、排水泵等组 成,实现废水、污水的顺 畅排放。
消防给水系统
独立设置,包括消防水池 、消防水泵等,满足火灾 时的紧急用水需求。
供暖、通风与空调系统
供暖系统
采用集中供暖或分户供暖 方式,确保冬季室内温暖 舒适。
通风系统
设置新风系统和排风系统 ,保证室内空气流通,提 高空气质量。

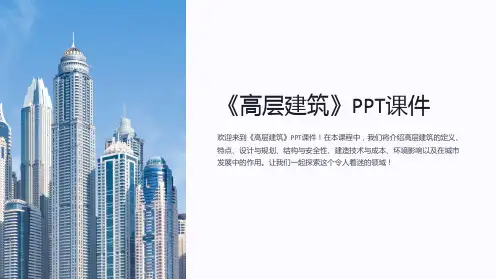

《高层建筑》课件
2 特点
高层建筑具有垂直发展、大量使用钢筋混凝 土和玻璃材料、复杂的电力、通风、给排水、 通信和交通系统等特点。
高层建筑设计与规划
设计
高层建筑的设计需要考虑外观美观、结构安全、空间布局、通风采光等因素。
规划
高层建筑的规划要兼顾城市发展、交通拥堵、生态保护等方面的影响。
高层建筑的结构和安全性
1
结构
高层建筑在城市发展中的作用1Fra bibliotek经济发展
高层建筑可以提供更多的商业和办公空间,推动城市经济的发展。
2
人口密度
高层建筑能够满足大量人口的居住需求,提高城市的人口密度。
3
城市形象
高层建筑可以为城市增添独特的城市形象,吸引游客和投资。
成本
高层建筑的成本取决于地理位置、建筑材料、施工 工艺和设计要求等多个因素。
高层建筑的环境影响
1 能耗
2 城市风景线
高层建筑的能耗较高,设 计方面需要考虑节能措施, 如使用高效隔热材料和智 能化控制系统。
高层建筑对城市风景线的 塑造很重要,通过精心设 计可以成为城市的地标建 筑。
3 生态影响
高层建筑的建设和运营对 周边环境和生态系统可能 产生一定影响,需要进行 环境评估和保护。
高层建筑的结构通常采用钢结构或者钢
安全性
2
筋混凝土结构,以确保足够的承载能力 和稳定性。
高层建筑的安全性非常重要,涉及消防
系统、避雷系统、防震措施以及紧急疏
散等方面。
3
维护
维护高层建筑的正常运行是一项复杂而 重要的任务,需要定期检查、维修和更 新设施。
高层建筑的建造技术和成本
建造技术
高层建筑的建造技术包括模板施工、预制构件、自 动化施工等,以提高效率和质量。
高层建筑案例分析
The End Thanks
生态节能设置
通过雨水收集装 饰与内置水循环 系统可满足自身 55%以上的用 水需要 。 外装太阳电池板, 可完成40%的 自我能源需求。 污水可被回收进 行净化处理,内 置污水储存器还 可将污水进行分 流进入地下完策 划能够处理操作。 屋顶汇集的雨水 污水经过过滤后 存入屋顶水池, 用于浇灌植物和 冲洗卫生洁具。
ቤተ መጻሕፍቲ ባይዱ
缓冲层策略:防晒墙与架空屋顶
缓冲层的概念,即在西向设计一面大尺度 的防晒墙,这面由混凝土制成的防晒墙完 全与建筑脱开,在夏季与过渡季节,可以 完全遮挡西晒的直射阳光。 同时防晒墙与建筑主体之间的空隙(4.5m 宽)还有利于室内空气的流通(拔风作用) 并可保证主体建筑室内的均匀天光照明。 在冬季,防晒墙能有效的遮挡西北风,在 阳光照度大的天气甚至还能积蓄热量而成 为一个蓄热体,在建筑西侧形成一个热保 护层,从而有效缓解外部气温对建筑内部 的影响。
总体设计介绍:
设计楼建筑平面基本呈长方形, 设计紧凑、完整减少了冬季建筑 的热损失。 长轴为东西方向,楼、电梯间与 门庭、会议室等非主要工作室, 布置在建筑的东西两侧,缓解了 东西日照对主要工作区域的影响。 工作空间划分为大开间开敞式设 计工作室区域与小开间办公室, 其可以根据不同功能需要加以安 排,使工作室的布置具有一定的 灵活性。 建筑南向是一个3层高的绿化中 庭,不但能为员工提供一个生机 勃勃的良好景观与休息活动空间, 而且可以有效地缓解外部环境对 办公空间的影响。
精致的细节效果
香港18东九龙大厦
因为这一地区充斥着高度 工业化的建筑和区块,为 了在工业设施和自然环境 之前寻求平衡,建筑师在 大厦底部设计了一个多层 绿化带,为周边街区创造 了一个“绿化模块”。 原本齐整的建筑体量被底 层有机堆叠的楼板切碎, 创造了一个地上停车场。 各层之间种植的绿色植物 延伸出来,从街道上也能 清楚的看到。 绿色停车场上部的体量被 玻璃幕墙包裹,这种轻质 材料让建筑好似漂浮在空 中。
高层建筑案例分析ppt课件
.
• 一个高速的“摩天大楼”体系——电梯厢设计,能 够承载160个人,在建筑物的水平或垂直轨道移动速 率要达到传统快速电梯的两倍。这种特殊的电梯就 停在每三十层处的空中,从那里,个人旅程可以由 电梯或电动扶梯来完成。这种连续的循环运作减少 了旅程时间—垂直城市的一个重要的因素。五层楼 高的中庭中心有着不同的功能——可能是一间旅馆, 也可能是一家百货公司。每两层之间的衔接处有阳 台和花园来创造出小区的感觉。 由于塔的锥形结构及螺旋状钢笼的设计,使其内部 稳定,能够抵制该地区可能随时会发生的飓风和地 震的冲击。
.
伦敦Leadenhall街122号Leadenhall大楼
• 大楼由53571平方米的写字间组成,办 公楼层采用矩形的地板,随楼层高度 上升逐渐变小,较低的楼层会有较大 的灵活空间。大楼没有沿用传统的中 央核心结构来获得建筑的稳定性,而 是采用全周边支撑拉条来固定。回圈 及服务区则位于分开的北向塔楼内。 整个建筑的功能都能从外立面看出来。
荷兰高层塔楼
• 荷兰建筑事务所Monolab设计了一个高450米的大厦,位于鹿特丹马斯河海港。考虑到 城市现有建筑物为“原始和平庸的质量”,业主要求该公司推出一个“雄心勃勃,务 实”的城市结构。
• 该大厦按照塔楼内部结构侧面的逃生管分层,电梯连接栅栏系统,高层休息室将外部 栅栏和内部连接。正立面金属层外附着一层玻璃,收集太阳能供给建筑。栅栏系统结 构非常稳固,和塔楼通过高层休息室连接。
.
布加勒斯特Dorobanti大楼
• Dorobanti大楼是一座由Zaha建 筑事务所在布加勒斯特设计的新 的摩天大厦,最近我们已经看到 作品模型,一个非常富于表现力 的建筑结构。200米高的标志塔 将设在中心城市首都罗马尼亚, Dorobanti和圣米哈伊尔伊万内 斯库的交界处。大厦占地 1000000平米,开发为混合功能 建筑,包括有5星级酒店(宾馆 和会议中心),豪华公寓和临街 的零售商城。 建筑斜切面是金刚石结构从中心 向大厦顶部和底部延伸,蜿蜒的 网状结构表达了整个大楼的结构 程序。
• 一个高速的“摩天大楼”体系——电梯厢设计,能 够承载160个人,在建筑物的水平或垂直轨道移动速 率要达到传统快速电梯的两倍。这种特殊的电梯就 停在每三十层处的空中,从那里,个人旅程可以由 电梯或电动扶梯来完成。这种连续的循环运作减少 了旅程时间—垂直城市的一个重要的因素。五层楼 高的中庭中心有着不同的功能——可能是一间旅馆, 也可能是一家百货公司。每两层之间的衔接处有阳 台和花园来创造出小区的感觉。 由于塔的锥形结构及螺旋状钢笼的设计,使其内部 稳定,能够抵制该地区可能随时会发生的飓风和地 震的冲击。
.
伦敦Leadenhall街122号Leadenhall大楼
• 大楼由53571平方米的写字间组成,办 公楼层采用矩形的地板,随楼层高度 上升逐渐变小,较低的楼层会有较大 的灵活空间。大楼没有沿用传统的中 央核心结构来获得建筑的稳定性,而 是采用全周边支撑拉条来固定。回圈 及服务区则位于分开的北向塔楼内。 整个建筑的功能都能从外立面看出来。

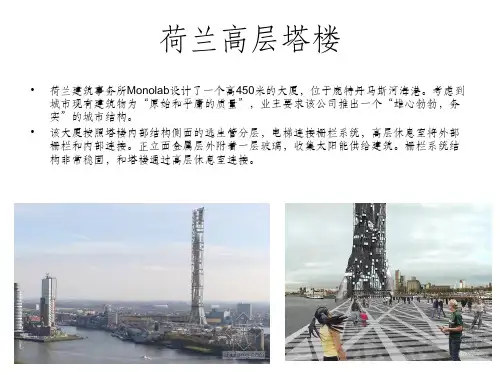

荷兰高层塔楼
• 荷兰建筑事务所Monolab设计了一个高450米的大厦,位于鹿特丹马斯河海港。考虑到 城市现有建筑物为“原始和平庸的质量”,业主要求该公司推出一个“雄心勃勃,务 实”的城市结构。
• 该大厦按照塔楼内部结构侧面的逃生管分层,电梯连接栅栏系统,高层休息室将外部 栅栏和内部连接。正立面金属层外附着一层玻璃,收集太阳能供给建筑。栅栏系统结 构非常稳固,和塔楼通过高层休息室连接。
.
布加勒斯特Dorobanti大楼
• Dorobanti大楼是一座由Zaha建 筑事务所在布加勒斯特设计的新 的摩天大厦,最近我们已经看到 作品模型,一个非常富于表现力 的建筑结构。200米高的标志塔 将设在中心城市首都罗马尼亚, Dorobanti和圣米哈伊尔伊万内 斯库的交界处。大厦占地 1000000平米,开发为混合功能 建筑,包括有5星级酒店(宾馆 和会议中心),豪华公寓和临街 的零售商城。 建筑斜切面是金刚石结构从中心 向大厦顶部和底部延伸,蜿蜒的 网状结构表达了整个大楼的结构 程序。
超高层高档住宅设计案例分析(ppt 142页)
16
发展历程:
培育期(2006-2008年)
超高层高档住宅逐步增多,开始向二线城市扩展,区位以滨江、海滨黄金地段为主,依旧位于东部沿海地区。
17
发展历程:
扩张期(2008年至今)
超高层高档住宅出现“井喷”,由沿海城市扩张至内陆城市,二线城市涌现,三线城市开始出现。不再局限于 对稀缺景观资源的占据,更加注重周边人文环境建设及配套服务。
79
宅前景观 水体景观 入口节点
景观节点
80
住宅 配套
81
主入口接待 入户大堂 电梯厅 人行流线
82
83
No 汤样臣本楼一盘 品A栋标准私层家门电厅户梯 型门厅关图/玄
客厅
起居
餐厅 厨房 主餐 早餐 中厨 西厨
主卧
主卧套间 独立更衣 卫生间
书房
阳台
次卧1
次卧 次卧2
次卧3
超大 露台
房间配置 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
办公 办公 住宅 会所、大堂 商业配套
62
7粤海丽江花园 广州
63
用地面积: 20639平方米 总建筑面积: 181787平方米 容积率: 7 绿化率: 30%
停车位:727位 总户数:664户
粤海丽江花园根据地块开口向西的 “U”字型的情况、珠江公园的相对 位置,将三栋超高层建筑物侧向东南 方向,使其正对珠江公园,并因此将 前后排建筑物错开,一方面确保户户 全景观,南向房间均无遮挡,同时也 能使沿金穗路和猎德涌因为有足够的 退让距离而获得最佳的城市街景效果。
起居
餐厅 厨房 主餐 早餐 中厨 西厨
主卧套间
套内功能区面积配比图
主卧 独立更衣 卫生间 书房 阳台 次卧1
发展历程:
培育期(2006-2008年)
超高层高档住宅逐步增多,开始向二线城市扩展,区位以滨江、海滨黄金地段为主,依旧位于东部沿海地区。
17
发展历程:
扩张期(2008年至今)
超高层高档住宅出现“井喷”,由沿海城市扩张至内陆城市,二线城市涌现,三线城市开始出现。不再局限于 对稀缺景观资源的占据,更加注重周边人文环境建设及配套服务。
79
宅前景观 水体景观 入口节点
景观节点
80
住宅 配套
81
主入口接待 入户大堂 电梯厅 人行流线
82
83
No 汤样臣本楼一盘 品A栋标准私层家门电厅户梯 型门厅关图/玄
客厅
起居
餐厅 厨房 主餐 早餐 中厨 西厨
主卧
主卧套间 独立更衣 卫生间
书房
阳台
次卧1
次卧 次卧2
次卧3
超大 露台
房间配置 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
办公 办公 住宅 会所、大堂 商业配套
62
7粤海丽江花园 广州
63
用地面积: 20639平方米 总建筑面积: 181787平方米 容积率: 7 绿化率: 30%
停车位:727位 总户数:664户
粤海丽江花园根据地块开口向西的 “U”字型的情况、珠江公园的相对 位置,将三栋超高层建筑物侧向东南 方向,使其正对珠江公园,并因此将 前后排建筑物错开,一方面确保户户 全景观,南向房间均无遮挡,同时也 能使沿金穗路和猎德涌因为有足够的 退让距离而获得最佳的城市街景效果。
起居
餐厅 厨房 主餐 早餐 中厨 西厨
主卧套间
套内功能区面积配比图
主卧 独立更衣 卫生间 书房 阳台 次卧1
高层建筑案例分析
28~32层平面图
三、结构分析
框筒结构
柱子之间净宽 约12m左右
四、建筑空间造型分析 虚实结合
外为玻璃 内为中庭
中庭内部采用巨 型桁架结构,形 成开阔的区域
同济规划大厦
一、项目概况
• 同济规划大厦该扩建工程位于上海市同济 科技园区内。由原12层高的上海绣品厂厂 房改扩建为15层、楼高达70米的高层教学 办公综合楼。 • 改造定位于在维持原有结构体系的前提下, 重新改变其功能定位、文化定位、艺术定 位,全面整合梳理其空间关系、形态关系 以及表层肌理。
5.高度:地上 33层,地下2层, 约130m左右
二、功能流线分析
1.区位 2.车流 3.人流 4.建筑平面 布局
1.垂直方向分析
特点: 中庭分布: 5~10层 11~16层 23~28层 露台分布: 29~32层
2.平面分析
6层平面图
7~10层平面图
Байду номын сангаас
23~25层平面图
26~28层平面图
立面改动较大, 增加多种横向、 纵向的元素, 加强建筑的秩 序感和现代感
四、结构分析
柱网结构
二层平面图
一层平面图
十五层平面图
十三层平面图
五、立面造型及空间
二、区位分析
坐落于上海,比邻 同济大学。周围交通便 利,人流量大,教育机 构众多,文化学术氛围 浓厚。地处繁华商业街, 餐饮娱乐业比较发达。 该地原先为12层高 的上海绣品厂厂房,后 改扩建为15层、楼高达 70米的高层教学办公综 合楼。
三、改建前后对比
四、改造思路
主体结构不变, 向上延伸
《高层建筑分析》PPT课件
但有时建筑物底层需用大空间(如利用做商 店等),部分剪力墙不能落地,需用框架来支承, 成为框支剪力墙结构,此种结构对抗水平力不 利。
可整理ppt
9
可整理ppt
10
可整理ppt
11
可整理ppt
12
可整理ppt
13
可整理ppt
14
可整理ppt
15
可整理ppt
16
筒体结构
这里,我们先谈谈什么是筒体。它是框筒 及薄壁筒的合称。框筒是由密排的柱及薄的高 梁所组成的空间框架,薄壁筒则是由剪力墙组 成的筒体。
可整理ppt
18
可整理ppt
19
可整理ppt
20
可整理ppt
21
可整理ppt
22
可整理ppt
23
可整理ppt
24
可整理ppt
25
可整理ppt
26
可整理ppt
27
可整理ppt
28
可整理ppt
31
可整理ppt
32
可整理ppt
33
可整理ppt
专题一
高层公共建筑设计
可整理ppt
1
可整理ppt
2
可整理ppt
3
可整理ppt
4
可整理ppt
5
可整理ppt
6
可整理ppt
7
可整理ppt
8
剪力墙结构
建筑物的竖向或水平荷载通过楼、屋盖传 至墙,都由墙来承担。因为水平荷载(侧力)主 要为风力或地震力,因此也有人称之为“抗风 墙”或“抗震墙”。剪力墙结构没有突出的梁 柱,房间内比较规整,适用于高层的公寓、旅 馆等建筑。此种结构整体刚度大,侧移较小。
可整理ppt
9
可整理ppt
10
可整理ppt
11
可整理ppt
12
可整理ppt
13
可整理ppt
14
可整理ppt
15
可整理ppt
16
筒体结构
这里,我们先谈谈什么是筒体。它是框筒 及薄壁筒的合称。框筒是由密排的柱及薄的高 梁所组成的空间框架,薄壁筒则是由剪力墙组 成的筒体。
可整理ppt
18
可整理ppt
19
可整理ppt
20
可整理ppt
21
可整理ppt
22
可整理ppt
23
可整理ppt
24
可整理ppt
25
可整理ppt
26
可整理ppt
27
可整理ppt
28
可整理ppt
31
可整理ppt
32
可整理ppt
33
可整理ppt
专题一
高层公共建筑设计
可整理ppt
1
可整理ppt
2
可整理ppt
3
可整理ppt
4
可整理ppt
5
可整理ppt
6
可整理ppt
7
可整理ppt
8
剪力墙结构
建筑物的竖向或水平荷载通过楼、屋盖传 至墙,都由墙来承担。因为水平荷载(侧力)主 要为风力或地震力,因此也有人称之为“抗风 墙”或“抗震墙”。剪力墙结构没有突出的梁 柱,房间内比较规整,适用于高层的公寓、旅 馆等建筑。此种结构整体刚度大,侧移较小。
高层建筑分析--深圳平安金融中心ppt课件
还采用了高空 取新风措施(左 图)
高层低温新 风措施(右图)
.
5.结构体系与工作性能解析
典型标准层结构布置
.
典型机电层结构布置
5.结构体系与工作性能解析
5.1 超限审核前后结构体系变化:
.
5.结构体系与工作性能解析
5.2 竖向的结构支撑
标准办公层的结构模型示意
.
5.结构体系与工作性能解析
5.3 竖向结构体系模型分析:
1.项目概况
平安国际金融中心项目位于深圳 市福田区01号地块,益田路与福华路 交汇于西南角。项目地块西侧与低密 度购物公园COCOPARK相邻,其间以 中心二路相隔。项目东南向望是深圳 最大的会议展览设施—深圳会展中心。 项目用地南北长约175.40米,东西方 向进深约88.00米~133.00米。规划中 的用地性质为办公,商业和相应的配 套设施。根据规划要求,建设用地指 标如下:
.
3.空间构成合理性分析
3.1 竖向由下往上分一个底层大堂,两个空中 大厅,7个标准层区和顶层的观光层。其各层交 通流线如下图:
.
3.2 办公区的交通流线:
3.空间构成合理性分析
.
3.空间构成合理性分析
3.3 竖向交通组成.来自3.4 核心筒平面布局
3.空间构成合理性分析
.
3.空间构成合理性分析
全世界有200多座高层和超高层建筑是KPF的设计,在中国,包括108层的香港九 龙车站大厦、480米高的香港环球贸易广场、492米高的上海环球金融中心、288米高 的上海恒隆广场等。
该项目规划设计为南北塔楼,其中,裙房高度不低于40米,南塔楼高度设计 为150—200米之间,北塔楼设计高度不低于450米。 这个高度将超过深圳的最高位于蔡屋围的100层441.8米高的“京基100”和 383.95米的“地王大厦”,成为深圳第一高楼。 据了解,之前规划中平安集团总部所在地为原高交会馆位置,但由于容积率 和高度的限制,平安选择了这块深圳市中心区CBD最高建筑用地,用来打造 深圳最高水准的摩天大厦。
高层低温新 风措施(右图)
.
5.结构体系与工作性能解析
典型标准层结构布置
.
典型机电层结构布置
5.结构体系与工作性能解析
5.1 超限审核前后结构体系变化:
.
5.结构体系与工作性能解析
5.2 竖向的结构支撑
标准办公层的结构模型示意
.
5.结构体系与工作性能解析
5.3 竖向结构体系模型分析:
1.项目概况
平安国际金融中心项目位于深圳 市福田区01号地块,益田路与福华路 交汇于西南角。项目地块西侧与低密 度购物公园COCOPARK相邻,其间以 中心二路相隔。项目东南向望是深圳 最大的会议展览设施—深圳会展中心。 项目用地南北长约175.40米,东西方 向进深约88.00米~133.00米。规划中 的用地性质为办公,商业和相应的配 套设施。根据规划要求,建设用地指 标如下:
.
3.空间构成合理性分析
3.1 竖向由下往上分一个底层大堂,两个空中 大厅,7个标准层区和顶层的观光层。其各层交 通流线如下图:
.
3.2 办公区的交通流线:
3.空间构成合理性分析
.
3.空间构成合理性分析
3.3 竖向交通组成.来自3.4 核心筒平面布局
3.空间构成合理性分析
.
3.空间构成合理性分析
全世界有200多座高层和超高层建筑是KPF的设计,在中国,包括108层的香港九 龙车站大厦、480米高的香港环球贸易广场、492米高的上海环球金融中心、288米高 的上海恒隆广场等。
该项目规划设计为南北塔楼,其中,裙房高度不低于40米,南塔楼高度设计 为150—200米之间,北塔楼设计高度不低于450米。 这个高度将超过深圳的最高位于蔡屋围的100层441.8米高的“京基100”和 383.95米的“地王大厦”,成为深圳第一高楼。 据了解,之前规划中平安集团总部所在地为原高交会馆位置,但由于容积率 和高度的限制,平安选择了这块深圳市中心区CBD最高建筑用地,用来打造 深圳最高水准的摩天大厦。
高层建筑设计实例分析 共51页PPT资料
“刀锋”超高层设计
巴黎著名事务所dominique perrault architecture最近为 韩国Yongsan经济区设计了一 个名为“刀锋”的300米超高 层综合体。设计者试图将这一 巨构变为具有象征意义的地标。 刀锋之名源自其体量以尖角直 接面对城市环境,并且表皮仿 佛刀片累加而成,同时刀锋般 的玻璃单元也使得建筑在各个 角度,各个时间段观看都与众 不同,始终在转换外观形象。 设计:dominique perrault architecture 地点:韩国
深圳KK100超高层设计 / TFP Farrells
深圳KK100超高层设计于去年完工,由 英国著名建筑师事务所特里法雷尔(TFP Farrells)完成。最近,该公司在中国完 成了一系列重大项目,其中包括北京南 站与东直门中国石油总部等。KK100位 于深圳CBD边缘,提供了一个新的商业 空间。项目包括包括五幢住宅楼宇与两 个商业楼宇。项目总高100层,441.8米, 总建筑面积21万平方米,总用地面积 41.7万平方米。入口处直接掀开表皮转 变为挑檐凸显于城市。屋顶设有多层通 高的花园,能直接俯瞰整个深圳,并远 眺香港。 设计:TFP Farrells 地点:中国,深圳
设计:ShaGa Studio 地点:内坦亚新, 以色列 整个项目由以色列 事务所ShaGa Studio 完成,其一 部分为塔楼结构, 另一部分则形成独 特的城市公共公园 – 绿色心脏 。
以色列内坦亚市的新市政大楼 Nhomakorabea台湾大元事务所Artech Architects为中华钢铁公司 设计的位于台湾高雄的总部 大厦。现已进入收尾阶段, 工程质量比较优秀。设计应 用多面方形管结构拼接,从 而得到优化抗震钢强度的美 学形式。整个建筑由4个方形 管状结构,中心共享核心筒。 每个管结构每隔八层就扭转 12.5度,以形成一个动态造 型。
高层结构典型案例分析幻灯片PPT
高层建筑构造案例分析—江苏东方国际大酒店
2、构造体系简介
2.3 构造超限情况 1) 高度超限 当抗震设防烈度为7 度时,混合框架-钢筋混凝土核心筒构造体系的最大适用 高度为190m,本工程塔楼高度为 261.40m,超过标准限值。 2) 竖向刚度突变 由于加强层的设置,导致构造竖向刚度突变,在加强层的相邻下一层形成薄 弱层,构造竖向不规那么。 3) 其他不规那么 在( C ×6) 轴、( C × 9) 轴、( 3 × F) 轴和( 3 × H) 轴上的四根柱子 在 1 ~ 3 层为 12m 高的穿层柱; 在屋顶构架中,存在局部较大的悬挑构件 等。
高层建筑构造案例分析—江苏东方国际大酒店
2、构造体系简介
2.1抗侧力构造体系
外围框架柱柱距为9.8m,采用圆钢管混凝土柱,底层柱最大直径1300mm, 向上逐渐减小至800mm。 从上到下每层外围混凝土柱之间用外围框架平面内的钢梁刚性连接,同时 每根钢管混凝土柱与混凝土核心筒用钢梁进展固-铰连接〔柱端为固接, 核心筒为铰接〕,形成第二道抗侧力体系。 为提高构造抗侧刚度,在建筑的19、20层,36、37层及53层的3个避难及 设备层分别设了伸臂加强层,每个加强层X、Y 向分别设置4 道伸臂,伸 臂采用高度等于2层高〔其中53层为1层层高〕的桁架连接核心筒和外围框 架柱。 同时为协调外围钢管混凝土柱在竖向荷载及混凝土收缩、徐变、沉降等影 响下的变形差异,沿外围钢管混凝土柱间设置了腰桁架。
5
2、构造体系简介
2.1构造体系布置
构造加强 层
构造竖向布置图
高层建筑构造案例分析—江苏东方国际大酒店
为了提高整体构造抵抗地震和风荷载的 能力,沿建筑高度分别在 18 层、38 层 和 53 层设置了伸臂桁架和腰桁架,与 框架-核心筒共同组成了构造的抗侧力体 系,伸臂桁架的设置,大大提高了构造 的抗震性能和抗倾覆能力,腰桁架的设 置不仅提高了周边框架的抗侧刚度,同 时也保证了周边框架在重力荷载作用下 的协同工作能力,减小了角柱的受力负 荷,增加了重力荷载的传力途径。
2、构造体系简介
2.3 构造超限情况 1) 高度超限 当抗震设防烈度为7 度时,混合框架-钢筋混凝土核心筒构造体系的最大适用 高度为190m,本工程塔楼高度为 261.40m,超过标准限值。 2) 竖向刚度突变 由于加强层的设置,导致构造竖向刚度突变,在加强层的相邻下一层形成薄 弱层,构造竖向不规那么。 3) 其他不规那么 在( C ×6) 轴、( C × 9) 轴、( 3 × F) 轴和( 3 × H) 轴上的四根柱子 在 1 ~ 3 层为 12m 高的穿层柱; 在屋顶构架中,存在局部较大的悬挑构件 等。
高层建筑构造案例分析—江苏东方国际大酒店
2、构造体系简介
2.1抗侧力构造体系
外围框架柱柱距为9.8m,采用圆钢管混凝土柱,底层柱最大直径1300mm, 向上逐渐减小至800mm。 从上到下每层外围混凝土柱之间用外围框架平面内的钢梁刚性连接,同时 每根钢管混凝土柱与混凝土核心筒用钢梁进展固-铰连接〔柱端为固接, 核心筒为铰接〕,形成第二道抗侧力体系。 为提高构造抗侧刚度,在建筑的19、20层,36、37层及53层的3个避难及 设备层分别设了伸臂加强层,每个加强层X、Y 向分别设置4 道伸臂,伸 臂采用高度等于2层高〔其中53层为1层层高〕的桁架连接核心筒和外围框 架柱。 同时为协调外围钢管混凝土柱在竖向荷载及混凝土收缩、徐变、沉降等影 响下的变形差异,沿外围钢管混凝土柱间设置了腰桁架。
5
2、构造体系简介
2.1构造体系布置
构造加强 层
构造竖向布置图
高层建筑构造案例分析—江苏东方国际大酒店
为了提高整体构造抵抗地震和风荷载的 能力,沿建筑高度分别在 18 层、38 层 和 53 层设置了伸臂桁架和腰桁架,与 框架-核心筒共同组成了构造的抗侧力体 系,伸臂桁架的设置,大大提高了构造 的抗震性能和抗倾覆能力,腰桁架的设 置不仅提高了周边框架的抗侧刚度,同 时也保证了周边框架在重力荷载作用下 的协同工作能力,减小了角柱的受力负 荷,增加了重力荷载的传力途径。
世界十大高层建筑PPT课件
International Trade Geography
第2名、吉隆坡双子塔1
International Trade Geography
吉隆坡双子塔1
❖ 马来西亚首都吉隆坡的双子塔(Petronas Towers)1998年完工,也是目前世界上最高的双 子楼。双塔大厦共88层,高达452米,它是两个 独立的塔楼并由裙房相连。独立塔楼外形像两个 巨大的玉米,故又名双峰大厦。吉隆坡双子塔是 马来西亚石油公司的综合办公大楼,也是游客从 云端俯视吉隆坡的好地方。双子塔的设计风格体 现了吉隆坡这座城市年轻、中庸、现代化的城市 个性,突出了标志性景观设计的独特性理念。
International Trade Geography
第1名-台北101大楼
International Trade Geography
台北101大楼
❖ 位于中国台北,2004年建成,共101层,楼高1671英尺 (509米),到目前为止,是世界上最高的建筑物。此世界 最高建筑还安装有世界最快的客梯。电梯以世界顶级速 度运行,上升速度为每分钟1010米,下降速度为每分钟 600米。每小时运行距离为60.6公里。 融合东方古典文化及台湾本土特色的这栋前卫建筑,造 型宛若劲竹节节高升、柔韧有余,象征生生不息的中国 传统建筑意涵。运用高科技材质及创意照明,以透明、 清晰、营造视觉穿透效果,与自然及周遭环境和谐融合 ,为台北都会带来视觉上全新的体验。
International Trade Geography
第9名、纽约曼哈顿的帝国大厦
International Trade Geography
纽约曼哈顿的帝国大厦
❖ 纽约最具人气的旅游景点之一,也是目前 纽约最高的建筑。帝国大厦高1250英尺 (381米),102层。建于1931的帝国大厦也 曾是“地球上最高的建筑”。纽约世贸中 心高1368和1362英尺(417和415米)曾 一度取代了它,成为纽约最高的建筑。但 2001年的恐怖袭击后至今,帝国大厦又成 为纽约的最高建筑。
《高层办公楼案例》课件
3
验收与检测
对完成的工程进行质量检测和验收,确保质量达 标。
后期维护与管理
维护保养计划
01
制定定期的维护保养计划,确保建筑物的正常使用。
专业维护团队
02
建立专业的维护团队,负责建筑物的日常维护工作。
应急处理机制
03
建立应急处理机制,及时处理突发状况,确保建筑物的安全。
07
案例总结与反思
项目成功之处
01
设计创新性
该高层办公楼在设计上采用了独特的建筑风格,融入了绿色建筑理念,
如使用大面积的玻璃幕墙,既增强了室内采光,又实现了环保节能。
02
功能完善性
该办公楼提供了完备的办公设施和服务,如现代化的会议室、高效的办
公设备、舒适的休息区等,满足了企业员工的多样化需求。
03
地理位置优越
该高层办公楼位于城市核心区域,交通便利,周边配套设施齐全,为企
06
施工与维护
施工组织与进度
施工组织
合理安排施工队伍和资源,确保工程顺利进行。
进度控制
制定详细的进度计划,并实时监控和调整,确保按时完成。
安全管理
强化施工现场安全管理,预防安全事故的发生。
质量保障措施
1 2
材料质量控制
严格把控建筑材料的质量,确保符合设计要求。
施工工艺控制
采用先进的施工工艺和技术,提高工程质量。
紧邻地铁站,方便员 工通勤。
建筑用途
高层办公楼,主要用于企业总部、办 公、会议等功能。
提供地下停车场,满足员工和客户停 车需求。
配备有部分商业设施,如餐饮、咖啡 厅等,方便员工和客户就餐和休息。
业主需求
业主希望打造一座现代化、高品 质的办公楼,提升企业形象和品
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑四个里面分别采用了不 同的技术符号,不仅丰富了建筑立 面,而且体现了绿色的设计理念。
北面深色通风管
东面穿孔金 属板
南面色彩较浅,设 置通风管
2020/4/8
9
西立面
西立面外墙采用旧木材 再生遮阳百叶,能随太阳的位 置自动转向,在保证采光的同 时避免西晒,转动的电能来自 太阳能光电系统。
2020/4/8
2020/4/8
12
南立面
南立面建有10个浅色管 道,从屋面吸进新鲜空气,向 下送进建筑物各层。南部管道 负责向全楼输送新风,而建筑 底部的管道只提供几个楼层的 新风。
2020/4/8
13
设备节能
屋顶上的燃气热电联装置用 来发电和产生热量,满足建 筑30%的用电需求。
2020/4/8
可再生能源
该建筑采用面积为48㎡的太 阳能集热器供应全楼60%的生 活热水,同时采用面积26㎡ 约3.5kW的太阳能光伏发电系 统。
2020/4/8
6
德国法兰克福 考莫兹银 行总部大厦
2020/4/8
7
墨尔本市CH2办公大楼
该建筑为墨尔本政府第二 号办公楼, 号称六星级绿色建筑, 全澳洲最绿色、最健康的大楼。大 楼的设计理念受到了大自然的启发, 要与风和太阳和谐共处。
2020/4/8
8
西面采用木百 叶遮阳
建筑立面凸现绿色生态
10
东立面
东立面采用了穿孔金属 板,使卫生间能够自然通风, 同时给阳台提供了栏杆,并 将电梯间隐藏起来。
2020/4/8
11
北立面
北立面设有10个深色抽风管 道,用以吸收太阳的热量,提升室 内的热空气,并通过屋顶涡轮风机 将其带出建筑物。管道宽度也是从 下到上逐渐变宽,与废气量和采光 口的大小相结合。
1
2020/4/8
2
消防电梯前室面积:8.3㎡ 疏散楼梯前室面积:6.2㎡ 楼梯梯段宽度:1350mm 水管井面积:3.8㎡ 弱电井面积:5.9㎡ 强电井面积:6.8㎡
2020/4/8
绿色生态案例分析 ——考莫兹银行总部大厦 ——墨尔本CH2办公大楼 —— ——
底部空间案例分析 ——香港中银大厦 ——香港力宝中心 ——西班牙Zaisa办公中心 ——杭州门户塔楼
将矩形体量坐落在平面为椭圆形 的裙楼之上,局部有架空,暗示 出入口空间。
2020/4/8
23
平面及剖面
2020/4/8
24
杭州门户塔楼
2020/4/8
25
屋顶花园
将方形体量进行 剪缺,在屋顶形 成花
下沉街道
通过将建筑底 部打通, 创造一 个门户,既不会封闭 它所在的区域,也不 会将城市分割
2020/4/8
18
香港力宝中心
2020/4/8
19
底部处理
采用架空的手法,将主楼局部进 行了架空处理,使得入口的裙楼形成退 台的效果,在拥挤的街道前创造一个相 对开阔的入口空间。
2020/4/8
20
底部处理
香港金钟力宝中心
2020/4/8
21
西班牙Zaisa 办公中心
2020/4/8
22
底部处理
底部体量有所凹进,形成入口空 间,并用水面将建筑围合,削弱建筑体 量的冰冷坚硬的感觉,增加入口的亲切 感。
2020/4/8
17
底部环境处理
建筑底部周边环境DH 值很大,运用园林的堆山叠石 流水的做法,做到小中见大, 在拥挤的空间中营造了幽静安 逸舒适的氛围。与建筑本身高 大的体量,现代的表皮形成鲜 明的对比。
3
2020/4/8
德国法兰克福 考莫兹银 行总部大厦
2020/4/8
4
德国法兰克福 考莫兹银 行总部大厦
建筑主体中通高的中庭与 花园连通,象烟囱一样为内向的 办公室提供100%的自然通风 。
2020/4/8
5
德国法兰克福 考莫兹银行总 部大厦
建筑主体中通 高的中庭与花园连通, 象烟囱一样为内向的 办公室提供100%的自 然通风 。多个花园围 绕建筑主体塔楼盘旋 而上,建筑侧面被四 层高的花园所分割 。
2020/4/8
27
最终形成通透的视觉效果 的外部空间
2020/4/8
28
香港力宝中心
2020/4/8
29
香港力宝中心
2020/4/8
30
香港力宝中心
2020/4/8
31
香港力宝中心
2020/4/8
32
节水和废弃 物回用
该建筑采用污水回用系统, 每天从下水道抽取10万升废 水,经过净化处理后生产出 回用水,用于大楼植物浇灌, 卫生间冲洗和大楼内循环冷 却等。
14
香港中银大厦
2020/4/8
15
外部环境
处于香港中环高层 密集地带,周围高楼林立, 建筑密度很大。
2020/4/8
16
底部处理
底部采用相对敦实的材质——石 材,与上部轻盈的玻璃幕墙材质形成对 比。
北面深色通风管
东面穿孔金 属板
南面色彩较浅,设 置通风管
2020/4/8
9
西立面
西立面外墙采用旧木材 再生遮阳百叶,能随太阳的位 置自动转向,在保证采光的同 时避免西晒,转动的电能来自 太阳能光电系统。
2020/4/8
2020/4/8
12
南立面
南立面建有10个浅色管 道,从屋面吸进新鲜空气,向 下送进建筑物各层。南部管道 负责向全楼输送新风,而建筑 底部的管道只提供几个楼层的 新风。
2020/4/8
13
设备节能
屋顶上的燃气热电联装置用 来发电和产生热量,满足建 筑30%的用电需求。
2020/4/8
可再生能源
该建筑采用面积为48㎡的太 阳能集热器供应全楼60%的生 活热水,同时采用面积26㎡ 约3.5kW的太阳能光伏发电系 统。
2020/4/8
6
德国法兰克福 考莫兹银 行总部大厦
2020/4/8
7
墨尔本市CH2办公大楼
该建筑为墨尔本政府第二 号办公楼, 号称六星级绿色建筑, 全澳洲最绿色、最健康的大楼。大 楼的设计理念受到了大自然的启发, 要与风和太阳和谐共处。
2020/4/8
8
西面采用木百 叶遮阳
建筑立面凸现绿色生态
10
东立面
东立面采用了穿孔金属 板,使卫生间能够自然通风, 同时给阳台提供了栏杆,并 将电梯间隐藏起来。
2020/4/8
11
北立面
北立面设有10个深色抽风管 道,用以吸收太阳的热量,提升室 内的热空气,并通过屋顶涡轮风机 将其带出建筑物。管道宽度也是从 下到上逐渐变宽,与废气量和采光 口的大小相结合。
1
2020/4/8
2
消防电梯前室面积:8.3㎡ 疏散楼梯前室面积:6.2㎡ 楼梯梯段宽度:1350mm 水管井面积:3.8㎡ 弱电井面积:5.9㎡ 强电井面积:6.8㎡
2020/4/8
绿色生态案例分析 ——考莫兹银行总部大厦 ——墨尔本CH2办公大楼 —— ——
底部空间案例分析 ——香港中银大厦 ——香港力宝中心 ——西班牙Zaisa办公中心 ——杭州门户塔楼
将矩形体量坐落在平面为椭圆形 的裙楼之上,局部有架空,暗示 出入口空间。
2020/4/8
23
平面及剖面
2020/4/8
24
杭州门户塔楼
2020/4/8
25
屋顶花园
将方形体量进行 剪缺,在屋顶形 成花
下沉街道
通过将建筑底 部打通, 创造一 个门户,既不会封闭 它所在的区域,也不 会将城市分割
2020/4/8
18
香港力宝中心
2020/4/8
19
底部处理
采用架空的手法,将主楼局部进 行了架空处理,使得入口的裙楼形成退 台的效果,在拥挤的街道前创造一个相 对开阔的入口空间。
2020/4/8
20
底部处理
香港金钟力宝中心
2020/4/8
21
西班牙Zaisa 办公中心
2020/4/8
22
底部处理
底部体量有所凹进,形成入口空 间,并用水面将建筑围合,削弱建筑体 量的冰冷坚硬的感觉,增加入口的亲切 感。
2020/4/8
17
底部环境处理
建筑底部周边环境DH 值很大,运用园林的堆山叠石 流水的做法,做到小中见大, 在拥挤的空间中营造了幽静安 逸舒适的氛围。与建筑本身高 大的体量,现代的表皮形成鲜 明的对比。
3
2020/4/8
德国法兰克福 考莫兹银 行总部大厦
2020/4/8
4
德国法兰克福 考莫兹银 行总部大厦
建筑主体中通高的中庭与 花园连通,象烟囱一样为内向的 办公室提供100%的自然通风 。
2020/4/8
5
德国法兰克福 考莫兹银行总 部大厦
建筑主体中通 高的中庭与花园连通, 象烟囱一样为内向的 办公室提供100%的自 然通风 。多个花园围 绕建筑主体塔楼盘旋 而上,建筑侧面被四 层高的花园所分割 。
2020/4/8
27
最终形成通透的视觉效果 的外部空间
2020/4/8
28
香港力宝中心
2020/4/8
29
香港力宝中心
2020/4/8
30
香港力宝中心
2020/4/8
31
香港力宝中心
2020/4/8
32
节水和废弃 物回用
该建筑采用污水回用系统, 每天从下水道抽取10万升废 水,经过净化处理后生产出 回用水,用于大楼植物浇灌, 卫生间冲洗和大楼内循环冷 却等。
14
香港中银大厦
2020/4/8
15
外部环境
处于香港中环高层 密集地带,周围高楼林立, 建筑密度很大。
2020/4/8
16
底部处理
底部采用相对敦实的材质——石 材,与上部轻盈的玻璃幕墙材质形成对 比。
