介绍水管快速接头种类
4种常用管道接头

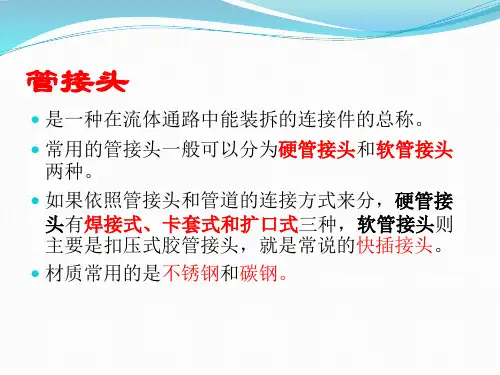

是一种在流体通路中能装拆的连接件的总称。 常用的管接头一般可以分为硬管接头和软管接头 两种。 如果依照管接头和管道的连接方式来分,硬管接 头有焊接式、卡套式和扩口式三种,软管接头则 主要是扣压式胶管接头,就是常说的快插接头。 材质常用的是不锈钢和碳钢。
螺纹标准
有美制、英制和公制 NPT是National (American) Pipe Thread的缩写,属于美 国标准的60度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-1991 PT是Pipe Thread的缩写,是55度密封圆锥管螺纹,属惠 氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气 管行业,锥度规定为1:16.国标准可查阅GB/T7306-2000 G是55度非螺纹密封管螺纹,属惠氏螺纹家族.标记为G 代表圆柱螺纹.国家标准可查阅GB/T7307-200
扩口式接头装配流程
气管接头
气管接头具有结构先进、性能良好、使用方便、不用
焊接、不必将配管扩口等一系列优点,因此,卡套式 管接头已广泛应用于各类机械的液压、气动系统中。
气管接头
接头一般分两种,塑料接头和金属接头, 塑料接头的生产成本低些,制作工艺简单些,同时耐
压也只有1兆帕, 金属接头因制作工艺复杂,使用材料要求高,所以要 贵些,金属接头的耐压,耐高温,是一些高要求的环 境使用的首选
耐高温—长期使用温度200~260度,耐低温—在-100度 时仍柔软;耐腐蚀—能耐王水和一切有机溶剂;耐气 候—塑料中极长的老化寿命;高润滑—具有塑料中极 小的磨擦系数(0.04);不粘性—具有固体材料中极 小的表面张力而不粘附任何物质;无毒害—具有生理 惰性;优异的电气性能,是理想的C级绝缘材料。
.连接管路时,应使管子有足够的变形余量,避免使管
软管快速接头标准

软管快速接头标准摘要:一、引言二、水管快速接头规格与类型1.常见的水管快速接头规格2.不同类型的水管快速接头三、高压软管快速接头1.高压软管快速接头的应用2.高压油管软管接头的阻燃性能3.高压油管软管接头的温度适应性四、快速接头的选择与使用注意事项1.选择适合的快速接头2.使用快速接头时的注意事项五、结论正文:一、引言在家庭装修或者工业领域,水管快速接头是一个不可或缺的配件。
它能够方便地连接水管,使我们更好地利用水资源。
那么,软管快速接头有哪些标准呢?接下来,让我们一起来了解水管快速接头的规格和类型。
二、水管快速接头规格与类型1.常见的水管快速接头规格一般来说,水管快速接头的规格包括直径、长度和接口类型等。
常见的规格有1/2英寸、3/4英寸、1英寸等。
这些规格可以根据实际需求进行选择。
2.不同类型的水管快速接头根据接口类型,水管快速接头可分为螺纹接口、快接头接口、卡扣接口等。
不同的接口类型适用于不同的场景,可以根据实际需求进行选择。
三、高压软管快速接头1.高压软管快速接头的应用高压软管快速接头主要用于高压油管、气动系统等领域。
它能够承受较高的压力,适用于复杂的环境。
2.高压油管软管接头的阻燃性能高压油管软管接头具有良好的阻燃性能,能够在火灾事故中起到一定的防护作用。
3.高压油管软管接头的温度适应性高压油管软管接头具有较好的温度适应性,能够在-40℃至+100℃的温度范围内正常工作。
四、快速接头的选择与使用注意事项1.选择适合的快速接头在选择快速接头时,要考虑接口类型、规格、承受压力等因素,以确保其能够满足实际需求。
2.使用快速接头时的注意事项在使用快速接头时,要确保连接牢固,避免漏水。
同时,要定期检查接头的磨损情况,及时更换损坏的部件。
五、结论水管快速接头在家庭和工业领域具有广泛的应用。
了解其规格、类型和性能,选择合适的快速接头,并注意使用事项,有助于我们更好地利用水资源。
PPR管接头的名称型号及尺寸

PPR管接头的名称型号及尺寸

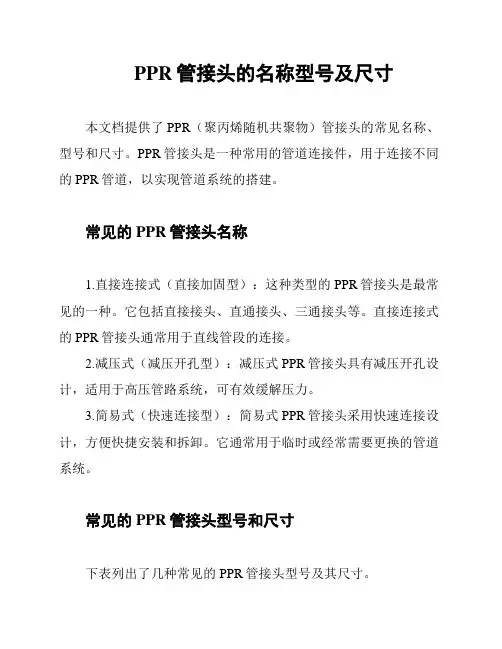

本文档提供了PPR(聚丙烯随机共聚物)管接头的常见名称、型号和尺寸。
PPR管接头是一种常用的管道连接件,用于连接不同的PPR管道,以实现管道系统的搭建。
常见的PPR管接头名称
1.直接连接式(直接加固型):这种类型的PPR管接头是最常见的一种。
它包括直接接头、直通接头、三通接头等。
直接连接式的PPR管接头通常用于直线管段的连接。
2.减压式(减压开孔型):减压式PPR管接头具有减压开孔设计,适用于高压管路系统,可有效缓解压力。
3.简易式(快速连接型):简易式PPR管接头采用快速连接设计,方便快捷安装和拆卸。
它通常用于临时或经常需要更换的管道系统。
常见的PPR管接头型号和尺寸
下表列出了几种常见的PPR管接头型号及其尺寸。
型号 | 连接口径(毫米) | 适用管径范围(毫米) |
TT。
| 20.| 20.|
TE。
| 20.| 25.|
ET。
| 25.| 20.|
EE。
| 25.| 25.|
TEE。
| 20x20.| 25.|
ETE。
| 25x20.| 20.|
EEE。
| 25x25.| 25.|
请注意,上述表格仅列出了一些常见的PPR管接头型号和尺寸,实际使用时应根据具体需求选择合适的型号和尺寸。
以上是关于PPR管接头的名称、型号和尺寸的简要介绍。
如果需要更详细的信息或有其他相关问题,请随时与我们联系。
水管用快速接头的种类

水管用快速接头的种类

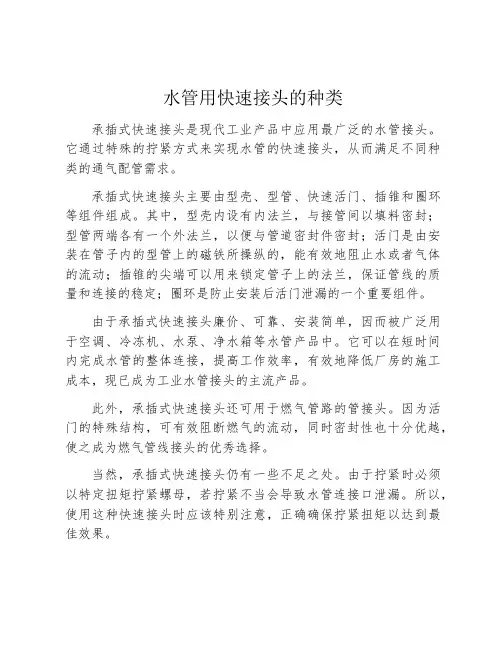

承插式快速接头是现代工业产品中应用最广泛的水管接头。
它通过特殊的拧紧方式来实现水管的快速接头,从而满足不同种类的通气配管需求。
承插式快速接头主要由型壳、型管、快速活门、插锥和圈环等组件组成。
其中,型壳内设有内法兰,与接管间以填料密封;型管两端各有一个外法兰,以便与管道密封件密封;活门是由安装在管子内的型管上的磁铁所操纵的,能有效地阻止水或者气体的流动;插锥的尖端可以用来锁定管子上的法兰,保证管线的质量和连接的稳定;圈环是防止安装后活门泄漏的一个重要组件。
由于承插式快速接头廉价、可靠、安装简单,因而被广泛用于空调、冷冻机、水泵、净水箱等水管产品中。
它可以在短时间内完成水管的整体连接,提高工作效率,有效地降低厂房的施工成本,现已成为工业水管接头的主流产品。
此外,承插式快速接头还可用于燃气管路的管接头。
因为活门的特殊结构,可有效阻断燃气的流动,同时密封性也十分优越,使之成为燃气管线接头的优秀选择。
当然,承插式快速接头仍有一些不足之处。
由于拧紧时必须以特定扭矩拧紧螺母,若拧紧不当会导致水管连接口泄漏。
所以,使用这种快速接头时应该特别注意,正确确保拧紧扭矩以达到最佳效果。
给排水管道常用的12种连接方法

给排水管道常用的12种连接方法导读管道连接是给排水工程施工中特别紧要的一环,直接关系到工程的质量。
随着管道行业的快速进展,连接管道的方法也越来越多,但是不同的管道各有优缺点,也有着不同的用途,正确选用连接方式是工程人员必需具备的技能。
本文整理了12种连接方式的特征,以供大家参考、了解。
1、螺纹连接又称丝扣连接,它是通过内外螺纹把管道与管道、管道与阀门连接起来。
这种连接重要用于钢管、铜管和高压管道的连接。
螺纹紧固件的类型选择制造、使用都简单,联接牢靠、使用便利、通用性好、可装拆而重复使用等优点缺点承压较低,螺纹处简单腐烂和泄漏。
2、焊接连接焊接连接作为最传统的一种连接方式,也是日常中最常用的连接方式,其重要特点是接口坚固耐久、接口处密封度高,不用常常维护。
优点接口坚固耐久,不易渗漏,接头强度和严密性高,使用后不需要常常管理。
焊接有节省金属材料、生产效率高、接头密封性好的优点。
缺点焊接接头简单产生较大的焊接变形和焊接残余应力,从而影响接头的承载本领、加工精度和尺寸稳定性,同时在焊缝与管子的交界处(热影响区)生产应力集中,对接头的疲乏断裂有较大影响。
焊接接头中简单产生焊接缺陷(裂纹、气孔、夹渣、未熔合、未焊透)等。
这些缺陷的存在会降低焊接接头强度、引起应力集中、损坏焊缝致密性。
3、承插连接在化工管道中,用作输水的铸铁管多采纳承插连接。
承插连接适用于铸铁管、陶瓷管、塑料管等。
它重要应用在压力不大的上、下水管路。
1、青铅接口青铅接口是承插式铸铁管最早使用的接口形式,具有较好的弹性、刚性和抗震性,施工后不需要养护。
但铅是比较宝贵的金属,大量消耗工程造价太高。
重要用于振动较大的地方,如穿越铁路、道路、河床以及抢修的场合。
优点接口质量好,强度高,耐震性能好,操作完后可立刻通水或试压,无需养护,通水后如发觉少量漏水,可用捻凿进行捻打修补。
缺点耗用有色金属量大,成本高,故只能在工程抢修或管道抗震要求高时才采纳。
2、石棉水泥接口优点具有较高强度和较好抗震性,水密性及粘接力好。
快速接头螺纹规格型号【大全】

快速接头的螺纹大家都司空见惯了吧,但是螺纹的规格、直径、种类等您又知道多少?例如:快速接头规格的1/4、3/8之类的是指接头的直径还是指什么?正确是指英制尺寸。
常用的是英制1英寸等于8分,等于公制的25.4毫米,1/4”就是表示1/4英寸等于0.25*25.4等于6.35毫米。
如果是螺纹的话后面应该还有多少牙数例如1/4“-24UNF意思是螺纹大径6.35 在1英寸25.4毫米内有24个螺牙,当然管螺纹不是这样计算的。
1﹑止水型母接头:有3/8"管用﹑1/2"管用,与子接头配合使用,在更换模具两接头分离时,防止冷却水外漏。
2﹑母接头:有3/8"管用﹑1/2"管用,与子接头配合使用。
3﹑子接头:直接锁于塑胶模具上,与母接头配合使用,牙部规格有细牙(PT 1分﹑PT 2分﹑PT 3分)﹑公制牙(M12﹑M14﹑M16)﹑英制粗牙(3分﹑4分﹑5分)。
4、加长型子接头:模具冷却水口较深时使用,牙部规格齐全,长度有25mm、50mm、75mm、100mm......依此类推。
1尺=10寸,1寸=10分,例如4分管就是公称通径为DN15的管子。
专业的叫法是:4分是英制管道直径长度的叫法,即1/2英寸.等于公制的15mm,即4分=1/2英寸=15mm;6分管就是公称通径为DN20的管子,6分=3/4英寸=20mm。
另外管道都是以内径计算的,不过管道的丝扣螺纹都是以中径来计算的。
用通径DN表示,螺纹分公制mm 和英制G,管道螺纹一般用英制,螺纹角度为55度,公制是60度。
扩展资料:smc快速接头型号不锈钢快速接头2 铸铁标准规范汇编2.1 GBT 1348-1998 球墨铸铁件2.2 GBT 3180-1982 中锰抗磨球墨铸铁件技术条件2.3 GBT 5612-1985 铸铁牌号表示方法2.4 GBT 5614-1985 铸铁件热处理状态的名称、定义和代号2.5 GBT 6296-1986 灰铸铁冲击试验方法不锈钢精细铸造及快速接头卷制法兰的造价要比铸造的低一些。
快速接头型号:A型、B型、C型、D型、E型、F型

快速接头型号:A型、B型、C型、D型、E型、F型
快速接头,在⽇常⽣活中或是⼯业⽤途都⾮常的便利,它是⼀种不需要其它⼯具就能实现管路连通或断开的接头。
快速接头型号规格多种多样,温州欧得利阀门简单介绍以下
快速接头型号:
快速接头分为A型快速接头、B型快速接头、C型快速接头、D型快速接头、E型快速接头、F型快速接头、DC型快速接头、DP型快速接头8种。
快速接头⼜分为公头和母头,其中A型、E型、F型、DP型属于公头,B型、C型、D型、DC型属于母头。
也就是有拉环的为阴端也就是母头;没拉环的为阳端也就是公头。
⼀般是⼀公⼀母配套使⽤。
1、A型:⼀端是卡在母头⾥的圆弧接头,⼀端是内螺纹的连接的丝扣。
2、B型:⼀端是带两个拉⽿卡公头的凹槽,⼀端是外螺纹连接的丝扣。
3、C型:⼀端是带两个拉⽿卡公头的凹槽,⼀端是有⽵节状的软管接头。
4、D型:⼀端是带两个拉⽿卡公头的凹槽,⼀端是有内螺纹连接的丝扣。
5、E型:⼀端是卡在母头⾥的圆弧接头,⼀端是带有⽵节状的软管接头。
6、F型:⼀端是卡在母头⾥的圆弧接头,⼀端是带有外螺纹连接的丝扣。
7、DC型:是带两个拉⽿卡公头的凹槽,可以卡进公头圆弧的管帽堵头。
8、DP型:是⼀个圆弧堵头,也叫内塞堵头。
快速接头产品涉及⽯油、化⼯、治⾦、电⼒、化肥、制药、⾷品、城建、污⽔处理、环保等⾏业,因此对其规格型号要求标准很⾼.。
PPR管快速接头的型号规格及尺寸

PPR管快速接头的型号规格及尺寸
1. 型号规格
PPR管快速接头通常有以下几种型号规格:
1.1 直通型(T型)
直通型PPR管快速接头通常用于管道的分支连接。
它由两个管道连接配件和一个中央接头组成,形状如字母"T"。
其中,两个管道连接配件具有相同的外径和螺纹,而中央接头的外径和螺纹与管道连接配件略有不同。
1.2 弯头型(L型)
弯头型PPR管快速接头通常用于改变管道的流向。
它由一个管道连接配件和一个中央接头组成,形状如字母"L"。
管道连接配件和中央接头的外径和螺纹均不相同。
1.3 等径型(Y型)
等径型PPR管快速接头通常用于多个管道的合流连接。
它由两个管道连接配件和一个中央接头组成,形状如字母"Y"。
其中,两个管道连接配件具有相同的外径和螺纹,而中央接头的外径和螺纹与管道连接配件略有不同。
2. 尺寸
PPR管快速接头的尺寸与管道的外径和螺纹规格相关。
常见的尺寸有以下几种:
- 20mm
- 25mm
- 32mm
- 40mm
- 50mm
- 63mm
- 75mm
- 90mm
- 110mm
请注意,具体尺寸可能因不同生产厂家而略有差异。
在选择PPR管快速接头时,应根据实际管道的外径和螺纹规格选择相应的尺寸。
以上是PPR管快速接头的型号规格及尺寸的简要介绍。
具体选择时,您可以参考相关标准和实际需求,以确保连接的安全和可靠性。
注:本文所述内容仅供参考,具体规格和尺寸请以实际情况为准。
常用管接头介绍及对比

常用管接头介绍及对比常用的管接头可以分为以下几种类型:法兰、螺纹、承插焊接和咬口四种。
每种连接方式都有其适用的场合和特点。
1.法兰连接:法兰是通过法兰盘上的螺钉将两个法兰连接在一起的一种连接方式。
法兰连接具有连接牢固、可拆卸、适用于高压和高温等特点。
法兰连接常用于需要频繁拆卸和维护的场合,如化工、石油、造纸等行业。
根据法兰的形状分为平焊法兰、对焊法兰、盲板法兰等。
2.螺纹连接:螺纹连接是通过螺纹将管件与管道连接在一起的一种连接方式。
螺纹连接具有连接简单、拆装方便、适用于小口径管道等特点。
螺纹连接常用于低压、小口径的管道系统,如家庭自来水、天然气等。
螺纹连接分为内螺纹和外螺纹两种。
3.承插焊接:承插焊接是通过将管道插进法兰或者焊接接头内,然后进行焊接固定的一种连接方式。
承插焊接具有连接牢固、密封性好、适用于高压和高温等特点。
承插焊接常用于需要抗压和密封性要求较高的场合,如石油、化工等行业。
4.咬口连接:咬口连接是通过将管件插入咬合环中,然后通过螺栓将两个咬合环连接在一起的一种连接方式。
咬口连接具有连接简单、拆装方便、适用于大口径管道等特点。
咬口连接常用于大口径的管道系统,如给水、燃气等。
下面是这四种管接头的对比:连接方式:法兰连接、螺纹连接、承插焊接和咬口连接之间的最大区别在于连接方式的不同。
使用场合:法兰连接适用于高压和高温的场合,能够提供较好的密封性;螺纹连接适用于低压和小口径的管道系统;承插焊接适用于需要抗压和密封性要求较高的场合;咬口连接适用于大口径的管道系统。
连接性能:法兰连接具有连接牢固、可拆卸的特点,但是需要额外的螺栓和密封垫片,并且安装和维护过程较为复杂;螺纹连接简单方便,但是密封性较差,容易出现漏水现象;承插焊接具有连接牢固、密封性好的特点,但是需要进行焊接,对操作人员的要求较高;咬口连接简单方便,但是仅适用于大口径管道,对背压要求较高。
成本和维护:法兰连接需要额外的螺栓和密封垫片,成本较高,同时维护和更换也较为复杂;螺纹连接成本较低,但是需要定期检查和维护以保证密封性;承插焊接成本较高,但是维护成本较低;咬口连接成本较低,但是需要定期检查咬合环的状况。
快速接头的分型及型号

气动快速接头类型 按结构可分为: 1、两端开闭式: 不链接时——当母体的套圈移到另一端时,不锈钢珠自动向外滚动,子体因母体与子体
共同阀门弹簧力的作用力运作下而断开,子体与母体的阀门各自闭合,瞬间阻断流体流动。 链接时——当子体插入母体时,套圈在弹簧的作用下回到原来的
气动接头规格:
品牌
国产 进口
适用
各种工厂
品牌
范围 空气
种类
安装 快速接头
形式
螺纹
接管 4.6.8.10 口径 (mm)
材质
铜,PET 工程
塑料
耐温 50(℃)
耐压 1(MPa)
型号 型号齐全
位置,钢珠滚动锁紧子体紧密连接,同时母体与子体的阀门互相推动而打开,流体流通,O 型圈能完全阻断流体的渗漏。
2、两端开放式 不链接——当母体的套圈被推到另一端时,钢珠自动向外滚动,因此,子体被移出;由 于子体与母体都没有阀门,流体向外流出。 链接——当子体插入母体时,套圈被其弹簧的作用力推到先前的位置致钢珠锁紧,流体 流动,其中的 O 型圈以防止液漏 3、单路开闭式 不链接时——当母体的套圈移到另一端时,不锈钢珠自动向外滚动,子体被阀门弹簧的 反作用力弹开,阀门就能自动关闭以阻断流体流动。 链接时——当子体插入有套圈的母体一侧时,阀门被打开导致流体流动,垫圈被弹簧的 力量推回原来的位置,不锈钢珠会锁住以确保子/母体连接,里面的垫圈能完全阻断流体的 渗漏。 适用范围 空气管路、空压机、研磨机、空气钻、冲击板手、气运螺丝刀等气动工具连接用快速接 头 恒星气动快递接头气管接头铜管接头:品牌:国产进口品牌:适用范围:各种工厂空气:种 类:快速接头:安装形式:螺纹:接管口径:4.6.8.10(mm):材质:铜:耐温:50(℃):耐压:1(MPa): 型号:型号齐全::。气动接头价格价格 2 元/个,供应气动接头生产厂家是珠海市风云自动化 设备有限公司,气动接头品牌:国产进口品牌,规格:品牌:国产进口品牌:适用范围:各种工 厂空气:种类:快速接头:安装形式:螺纹:接管口径:4.6.8.10(mm):材质:铜:耐温:50(℃):耐压:1 (MPa):型号:型号齐全::。
水管快速接头规格型号尺寸

水管快速接头规格型号尺寸介绍快速接头是一种常见的水管连接器件,用于连接不同直径或不同材质的水管。
它具有安装简便、快速、可靠的特点,被广泛应用于家庭和工业领域。
本文将从规格、型号和尺寸三个方面来介绍水管快速接头。
规格水管快速接头的规格是指其连接的水管直径范围。
在选择快速接头时,需要根据实际使用需求来确定所需的规格。
常见的水管快速接头规格包括: 1. 1/2英寸:适用于直径为1/2英寸的水管。
2. 3/4英寸:适用于直径为3/4英寸的水管。
3. 1英寸:适用于直径为1英寸的水管。
不同规格的快速接头适用于不同直径的水管,用户在购买时应参考水管直径和快速接头的规格要求。
型号水管快速接头的型号是用来区分不同型号的接头,每个型号代表不同的特性和功能。
不同型号的快速接头适用于不同的场景和需求。
以下是一些常见的水管快速接头型号示例: 1. A型:用于普通家庭水管连接,适用于直径较小的水管。
2. B型:用于工业水管连接,适用于直径较大的水管。
3. C型:用于特殊场景,如高温或高压水管连接。
不同型号的快速接头具有不同的特性,用户在选择时应根据实际需求来确定所需型号。
尺寸水管快速接头的尺寸是指其物理大小。
不同尺寸的快速接头适用于不同场景和需求。
常见的水管快速接头尺寸包括: 1. 小号:适用于小规格水管连接,体积小而紧凑。
2. 中号:适用于中等规格水管连接,常见于家庭和办公场所。
3. 大号:适用于大规格水管连接,常见于工业和大型建筑。
用户在选择快速接头时,需要根据水管的尺寸和安装环境来确定所需的尺寸。
安装注意事项在安装水管快速接头时,需要注意以下几点: 1. 清洁:确保水管连接口干净,无杂质和污物。
2. 润滑:使用适量的润滑剂,以提高安装的顺畅性。
3. 对接贴合:确保快速接头完全对接贴合,避免漏水或松动。
4. 定位固定:安装完毕后,及时进行定位和固定,防止接头移动或脱落。
以上注意事项可以确保水管和接头的稳固连接,避免漏水和事故发生。
自来水管快速接头原理

自来水管快速接头原理
自来水管快速接头是一种用于连接水管的装置,它具有以下原理:
1. 密封原理:快速接头使用高质量的橡胶垫圈或密封胶圈来确保连接的水管具有良好的密封性能。
当两根水管经过快速接头连接时,垫圈会被压缩,形成密封,防止水漏。
2. 接触原理:快速接头内部设计有凸起的凹槽和相应的凹槽,当两个接头连接时,这些凸起和凹槽会互相配合,形成稳固的连接。
这样的设计可以确保水管连接的牢固性和稳定性。
3. 锁紧原理:快速接头通常配备有锁紧装置,用于固定接头的位置,防止接头松动或分离。
这些锁紧装置可以是螺旋锁、卡槽式锁等。
当锁紧装置被调整时,接头会被牢牢地锁定在水管上,确保连接的安全性和稳定性。
4. 拆卸原理:快速接头通常具有拆卸便捷的特点,可以方便地拆卸和更换。
这是因为快速接头设计为可分离式的,通过调整锁紧装置的松紧程度,可以轻松拆卸接头,方便维修和更换。
综上所述,自来水管快速接头通过密封原理、接触原理、锁紧原理和拆卸原理,实现了水管的快速连接和固定,确保了连接的牢固性和密封性。
常见快速接头规格型号和选型方法

常见快速接头规格型号和选型方法快速接头行业是伴随着工业发展而不断进度的,其接头方法和规格型号是根据需要封堵连接的管件的规格来决定。
快速接头的规格型号分类主要可分为直管、孔接头,凸缘管、扩口管、宝塔管接头,气瓶充装接头和螺纹接头等,具体的选型方法详见如下:一、直管、孔快速接头规格型号和选型直管、孔是指形状为规则的圆形,外壁或内壁光洁的管件,如医用导管、无缝不锈钢钢管、气管等。
在进行快速接头规格型号选型时需要了解:管件内外壁光洁度、工差、内径、外径、可插入深度、操作环境是否有障碍碰撞、测试要求(压力、流体性质、检测方式)等信息。
气动快速接头如上图所示,为气动快速接头分为外包式(接头密封圈部位包裹管件外径)和内胀式(接头密封圈部位深入管件内部),采用气压来驱动。
在接头的尾部设有驱动气孔、测试流体口和固定孔,固定孔是用于对接头进行安装到自动化工装夹具的,从而形成自动化的密封操作。
手动快速接头如上是直管、孔的手动密封方法,采用弯折手柄来实现密封连接和断开,操作简单,密封稳定。
同样分为外包式和内胀式密封方式,其中低压款适用于3Bar以内的气密测试,高压款可使用压力范围真空到70Bar,高压款符合氦检要求。
二、凸缘管、扩口管、燃油管等异型管快速接头选型由于这类管件种类多,规格不确定,在进行相应快速接头确定时需要具体参数进行确定。
管件类型如上图的管件类型,可以用G70系列相应规格型号的接头进行对应。
在选型的时候需要了解凸缘管径、管件直径、凸缘长度、工差、测试要求等信息。
其中油导轨接头是符合J2044标准的,分为自带阀门和不带阀门的(带阀在拔出接头时自动封堵,避免燃油流出)。
还有用于金属软管密封连接的G70非标定制接头。
凸缘管快速接头在新能源车和新能源电池行业水道测试等应用较多,可以很好的替代以往用软管加卡箍的方式。
凸缘管快速接头三、气瓶充装快速接头规格型号气瓶充装快速接头主要用于工业气站的氦气、氮气等惰性气体或医用氧气等气体的充注。
弯头、活接、管码、阀门等常见管件图例及说明

常用管件图例1.弯头:改变管路方向的管件。
其中90°弯头、45°弯头最为常用。
90°弯头45°弯头2.三通:三通是具有三个口子,用于改变流体方向的管件、管道连接件。
按管径尺寸可分为正三通(等径三通)和异径三通。
正三通异径三通3.直通和活接1)直通:用于加长管道。
2)活接:能方便安装拆卸的常用管道连接件。
一般管道不大于一寸时(DN25或φ32)用活接连接,一寸以上用密闭性更佳的法兰。
实际应依现场条件及要求选用连接方式。
直通(等径管套)活接外丝活接内丝活接4.大小头和法兰1)大小头:又称异径管、异径直通。
用于两种不同管径的管道之间的连接。
2)法兰:法兰是管道之间相互连接的零件,用于管端之间的连接;也有用在设备进出口上的法兰,用于两个设备之间的连接。
法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
大小头(异径管套)法兰5.管码:包括码仔、半边码、吊码和U型码。
用于固定管道的管件。
装配在焊接板上之前,为更好地确定夹的方向,建议先在固定处做好标记,后焊上焊接,嵌上管夹身的下半部分,放上需固定的管子。
再放上另一半管夹身和盖板,用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
码仔半边码吊码U型码6.球阀和底阀1)球阀:启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。
2)底阀:主要应用于水泵等处理浆液的机械设备,通常底阀会被安装在水泵水下吸管的底端,来防止浆液回流。
球阀底阀7.止回阀和闸阀1)止回阀:指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门。
2)闸阀:是一个启闭件闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,主要用于截断或接通管路中的介质,一般不作为调节或节流使用。
蝶形止回阀闸阀。
水管快速接头规格型号尺寸

水管快速接头规格型号尺寸一、引言水管快速接头是一种方便快捷的连接方式,广泛应用于家庭、工业、农业等领域。
本文将详细介绍水管快速接头的规格型号尺寸,以供用户选择和使用。
二、规格型号1. 直通式水管快速接头直通式水管快速接头是最常见的一种类型,其规格型号如下:- 4mm直通式水管快速接头- 6mm直通式水管快速接头- 8mm直通式水管快速接头- 10mm直通式水管快速接头- 12mm直通式水管快速接头- 16mm直通式水管快速接头- 20mm直通式水管快速接头2. 弯形水管快速接头弯形水管快速接头适用于需要弯曲连接的场合,其规格型号如下:- 6mm弯形水管快速接头- 8mm弯形水管快速接头- 10mm弯形水管快速接头- 12mm弯形水管快速接头- 16mm弯形水管快速接头- 20mm弯形水管快速接头3. T型三路型号T型三路型号适用于需要分流连接的场合,其规格型号如下:- 6mm T型三路水管快速接头- 8mm T型三路水管快速接头- 10mm T型三路水管快速接头- 12mm T型三路水管快速接头- 16mm T型三路水管快速接头- 20mm T型三路水管快速接头4. X型四路型号X型四路型号适用于需要多分流连接的场合,其规格型号如下:- 6mm X型四路水管快速接头- 8mm X型四路水管快速接头- 10mm X型四路水管快速接头- 12mm X型四路水管快速接头5. Y形双出口Y形双出口适用于需要两个出口的场合,其规格型号如下:- 6mm Y形双出口水管快速接头- 8mm Y形双出口水管快速接头- 10mm Y形双出口水管快速接头6. L形直角弯曲L形直角弯曲适用于需要直角弯曲的场合,其规格型号如下:- 6mm L形直角弯曲水管快速接头- 8mm L形直角弯曲水管快速接头- 10mm L形直角弯曲水管快速接头三、尺寸水管快速接头的尺寸是根据管子的外径来确定的。
常见的水管快速接头尺寸如下:- 4mm水管快速接头适用于外径为4mm的管子连接;- 6mm水管快速接头适用于外径为6mm的管子连接;- 8mm水管快速接头适用于外径为8mm的管子连接;- 10mm水管快速接头适用于外径为10mm的管子连接;- 12mm水管快速接头适用于外径为12mm的管子连接;- 16mm水管快速接头适用于外径为16mm的管子连接;- 20mm水管快速接头适用于外径为20mm的管子连接。
c式快接头分类

c式快接头分类
C 式快接头是一种快速连接和断开的管道连接件,常用于流体传输系统中。
它具有快速、方便、可靠的特点,广泛应用于各种行业。
以下是 C 式快接头的一些常见分类方式:
1. 按连接方式分类:
- 螺纹连接:通过螺纹将两个接头连接在一起,常用于低压流体传输。
- 卡箍连接:使用卡箍将接头连接在一起,具有快速拆卸和安装的特点,常用于中高压流体传输。
- 法兰连接:通过法兰将两个接头连接在一起,常用于高压流体传输和需要经常拆卸的场合。
2. 按密封方式分类:
- O 型圈密封:通过 O 型圈实现密封,简单可靠,常用于低压和中压环境。
- 金属密封:使用金属密封环实现密封,适用于高压和高温环境。
- 组合密封:采用 O 型圈和金属密封的组合,结合了两者的优点,适用于更广泛的应用场景。
3. 按材质分类:
- 不锈钢:耐腐蚀、耐高温,适用于化工、制药等行业。
- 黄铜:耐腐蚀性较好,常用于水处理、制冷等领域。
- 塑料:轻便、耐腐蚀,适用于低压流体传输,如气动系统。
4. 按用途分类:
- 空气快接头:用于空气管路的连接,常用于气动工具、工业自动化等领域。
- 液体快接头:用于液体管路的连接,如水管、油管所使用的接头。
- 气体快接头:用于气体管路的连接,如天然气、氢气等的传输。
以上是 C 式快接头的一些常见分类方式,不同的分类方式适用于不同的应用场景和需求。
在选择 C 式快接头时,需要根据具体的工作条件和流体性质来确定合适的类型。
管接头的样式和标准

管接头的样式和标准管接头是管道系统中连接管道的部件,它承担着连接和密封管道的功能。
不同的管道系统和使用需求会有不同类型和标准的管接头,下面我将详细介绍一些常见的管接头样式和标准。
1. 焊接型管接头焊接型管接头适用于要求高强度和密封性的管道系统。
常见的焊接型管接头有:对焊接头、弯头、三通和四通等。
对焊接头是最常见的类型,它通过将两根管道的末端对接在一起,然后进行焊接来实现连接。
弯头用于改变管道的方向,三通和四通则用于分流或合流管道流体。
2. 梯形接头梯形接头是一种特殊的管接头,它的设计使得管道在连接处的密封性更好。
梯形接头的外部形状像一个梯子,因此得名。
梯形接头适用于要求高压力和高温的管道系统。
3. 螺纹型管接头螺纹型管接头是一种简单方便的连接方式,适用于低压力和低温的管道系统。
常见的螺纹型管接头有螺纹插头、螺纹弯头和螺纹三通等。
螺纹插头适用于连接两根螺纹管道,螺纹弯头用于改变管道的方向。
4. 卡箍型管接头卡箍型管接头是一种通过夹紧管道实现连接的接头,它适用于要求快速拆卸和更换的管道系统。
卡箍型管接头一般由两段带有凹槽的夹紧板组成,通过螺栓将两段夹紧板紧密地固定在一起,从而夹紧管道。
在选择管接头时,需要根据具体的管道系统要求和使用环境来确定合适的样式和标准。
以下是一些常见的管接头标准:1. 美国标准:常见的美国标准管接头有ANSI B16.9、ASME B16.11和ASME B16.5等。
这些标准涵盖了不同类型和尺寸的管接头,适用于各种管道系统。
2. 欧洲标准:常见的欧洲标准管接头有EN 10253和EN 10242等。
这些标准规定了管接头的尺寸、材料和性能要求,适用于欧洲地区的管道系统。
3. 日本标准:常见的日本标准管接头有JIS B2309和JIS B2312等。
这些标准规定了日本地区管接头的设计和制造要求。
管接头是管道系统中不可或缺的部件,选择合适的管接头样式和标准可以确保管道系统的安全运行和有效连接。
给排水管道连接方式及常见塑料管介绍

PE管道与PPR连接,黑色部分是PE变径弯头前面接PE管道,黄色的部分后接PPR管道上图分解,黑色的配件为外螺纹直接,一边与PE热熔连接,一边螺纹连接阀门上方为PE管道DN50,下方为PPR管道,中间通过一个阀门连接,采用的配件均为两个外螺纹直接PE与法兰阀门连接,使用管径较大的管道连接,法兰两边可连接两种不同的管道,或同种管道PE与UPVC管道连接,所用的配件与图2相似镀锌钢塑管与阀门连接上图局部放大,闸阀与止回阀连接消防信号阀与DN150镀锌钢管连接水泵接合器与消防管道采用法兰连接DN100的消火栓管用机械三通分支机械四通,DN150主管两边接喷淋支管消防管道中大于100的管道采用沟槽配件(卡箍)连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接,铜管一般采用焊接PE钢丝管网采用电容连接,图示电熔机热熔机彩铝檐沟管(铝管)属于金属管道,接口用承插打胶湿式报警阀连接水泵吸水管阀门连接HPDE双壁波纹管HPDE双壁波纹管采用橡胶圈连接,留意橡胶圈下面是详细的说明1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管:根据现场测绘草图,在选好的管材上画线,按线断管。
a 用砂轮锯断管,应将管材放在砂轮锯卡钳上,对准画线卡牢,进行断管。
断管时压手柄用力要均匀,不要用力过猛,断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管,应将管材固定在压力案的压力钳内,将锯条对准画线,双手推锯,锯条要保持与管的轴线垂直,推拉锯用力要均匀,锯口要锯到底,不许扭断或折断,以防管口断面变形。
2 套丝:将断好的管材,按管径尺寸分次套制丝扣,一般以管径15-32mm者套丝2次,40-50mm者套丝3次,70mm以上者套丝3-4次为宜。
a 用套丝机套丝,将管材夹在套丝机卡盘上,留出适当长度将卡盘夹紧,对准板套号码,上好板牙,按管径对好刻度的适当位置,紧住固定扳机,将润滑剂管对准丝头,开机推板,待丝扣套到适当长度,轻轻松开扳机。
水管接头有哪几种 水管接头怎么安装 水管接头漏水怎么修补

家中的格局不同,水管使用的空间与连接的也不一样,所以水管的接头也有很多种。
水管接头属于水电工程中的,如果业主想要自己水管接头,就需要先了解清楚水管接头的方法,这样出来的水管接头才更好使用。
接下来,们就来了解一下水管接头有哪几种,水管接头怎么以及水管接头漏水怎么修补的相关内容,希望可以帮助到家。
一、水管接头有哪几种1、直接接头。
直接的接口一般用于水管需要延长时管道与管道之间的接头,没有弯道,横平竖直的。
2、弯头接头。
弯头的接口分为90度角与45度角,主要用于管道拐角处,有变径弯头与等径弯头。
变径弯头就不同管径之间水管的连接,等径弯头则用于两边的管道直径一样的。
3、三通接头。
当三个水管交汇时可以使用三通接头,同样分为等径三通与异径三通,等径三通就相接水管的直径一样的,异径三通则相接水管的直径不一样的。
二、水管接头怎么1、在水管接头之前,要先了解清楚各个原件。
水管接头的组成有:弯头、变径弯头、内外丝弯头、三通、变径三通、内丝接头、变径内丝接头、外丝接头、帽盖、堵塞、活接头等等。
2、如果使用的PPR管,用热熔机焊上就行了,如果使用的铁管,就需要先用套丝机套好丝,再用缠麻丝或生料带缠上。
3、的时候,要用适合的原料,把不同类型的水管接头的用处与优势搞清楚,然后要注意位置,埋在墙体的水管不能已有接头。
4、水管接头的时候,要先把家中的水阀关上,接好后,再打水阀进行测验。
接头的时候,两边要对准,接头处不能有松动的情况,否则接头处会有漏水的情况。
三、水管接头漏水怎么修补1、如果接头处有漏水的现象,那就可能水管的接头出现了破损,这时要先把坏掉的一端切断,再用新的水管与原来的水管对齐,然后再用胶水进行涂抹,这样两者就能连在了。
2、水管接头漏水也可能接头出现了松动,在检查的时候,如果确定接头松了,可以使用工具再把接头紧一下就可以了。
3、如果水管本身产生破损或坏了,那再一个新的水管换上,因为即使勉强维修,使用时间也比较短,还需要再次维修,不如一次把问题解决好。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水管快速接头:封闭式
高压水管快速接头中的模具接头和模具水咀为封闭式时,在不连接情况下,母头与公头在各自顶针和弹簧的作用力下顶住管通道,公头与母头两者顶针各自闭合,可以瞬间阻断流体流动。
当处于连接状态情况下时,公头插入母头时,顶针在弹簧作用下回到原来位置,出现钢珠滚动锁紧使公头紧密连接,同时母头与公头两者的顶针互相推动从而打开,使得流体流通,高压水管快速接头中的O型圈能完全阻断流体渗漏。
水管快速接头:开放式
高压水管快速接头中的模具接头和模具水咀为开放式状态时,在不连接情况下,母头上的铜外套被推至到另一端时,钢珠会自动向外滚动,使得公头被移出,这种情况下由于公头与母头都没有阀门,流体就会向外流出。
在连接状态时,公头插入母头,铜外套被其弹簧作用力推到先前位置使得钢珠锁紧,流体流动,其中的O型圈将会阻止流体往外流。
水管快速接头:结合式
高压水管快速接头中的模具水咀处于开放式,模具接头出于封闭式状态时,在不连接情况下,母头中的铜外套将会移到另一端,不锈钢珠就会自动向外滚动,公头被阀门弹簧的反作用力打开,这时阀门就自动关闭从而阻断流体流动。
在连接状态时,公头插入母头,这时铜外套被其弹簧作用力推到之前位置上致使钢珠锁紧,流体得以流动,高压水管快速接头其中的O型圈将阻止流体往外流。
