1
表 1 图线新旧标准变动情况对照
类 别
GB/T4457.4—1984
GB/T4457.4—2002
1.1 各种图线的名称、型式、代号、 4 线型及其应用
宽度以及在图上的一般应用
表 1 线型及应用
线 型
GB/T17450-1998
说明
3.1 基本线型 表1
表 1 中基本线型可能的变形如表 2
2002 版标准中 增加了粗 虚线的线 型及其用 途,这样, 机械制图 的线型在 旧标准基 础上增加 到 9 种;变 更了部分 线型的名 称;过渡线 纳入了细 实线线型 中;将剖面 符号用线 纳入了粗 实线线型 中;明确规 定了模样 分型线用 粗实线表 示;轨迹线 纳入了细 双点画线 线型中;双 折线也可 用于视图 与剖视图 的分界线。
8
类别
视图 表示 法
GB/T4458.1—1984
3.4 局部视图 画局部视图时,一般在局部
视图上方标出视图的名称“× 向”, 在相应的视图附近用箭 头指明投影方向,并注上同样 的字母(图 6)。
图6 当局部视图按投影关系配 置,中间又没有其它图形隔开 时,可省略标注(图 5)。
表 2 续 视图新旧标准变动情况对照
局部结构的附近,并用细点画线(No.04.1 线型)
将两者相连,见图 3~图 6。
去掉了 “向” 字。 增加了 局部视
图断裂
边界可
以用双
折线绘
图3
图4
制。
图5 3.5 局部视图和局部的斜视图 的断裂边界应以波浪线表示。 当所表示的局部结构是完整 的,且外轮廓线成封闭时,波 浪线可省略不画。
图5
图6
5.1.2 画 局 部 视 图 时 , 其 断 裂 边 界 用 波 浪 线

机械制图国家标准

机械制图国家标准

机械制图国家标准机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更 1 ?《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一规则,从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的r OCT 体系。

1959年19项《机械制图》国家标准(第一套国标)。

国家科委1970年修订了1959年的国家标准,共7项,在全国试行。

中国科学院 1974年在1970年基础上扩充为10项,正式转正发布。

原国家标准计量局1983?1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施,这套标准是跟踪国际标准(ISO )的,达到了当时的国际先进水平。

1993?2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督被取代2 ?新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本表示法 GB/T 4458.1 - 1984 % GB/T 17451 -1989 技术制图图样画法视图 GB/T 4458.1 - 2002 机械制图图样画法视图GB/T 17452 - 1989技术制图图样画法剖视图和断面图GB/T4458.6 - 2002机械制图图样画法剖视图和断面图 GB/T 16675.1 -1996技术制图简化表示法第1部分:图样画法――GB/T 4457.2 -2003技术制图图样画法指引线和基准线的基本规定GB/T 4458.2 - 1984 % GB/T 4458.2 -2003 机械制图装配图中零、部件序号及其编排方法 GB/T 4458.3 - 1984 GB/T 4458.3 -1984 机械制图轴测图 GB/T 4458.4 - 1984 % GB/T 4458.4 -2003 机械制图尺寸注法 GB/T 16675.2 - 1996技术制图简化表示法第2部分:尺寸注法 GB/T 4458.5 - 1984 % GB/T 4458.5 -2003 机械制图尺寸公差与配合注法——GB/T 15754 -1995技术制图圆锥的尺寸和公差注法 GB/T 131 -1983% GB/T 131 -1993 机械制图表面粗糙度符号、代号及其注法特殊表示法 GB/T 4459.1 - 1984 % GB/T 4459.1 -1995机械制图螺纹及螺纹紧固件表示法GB/T 4459.2 -1984GB/T 4459.2 -2003 机械制图齿轮表示法检验检疫总局绝大部分已与国际标准( ISO )接轨, 1985年实施的17项《机械制图》国家标准有14项基本规定 GB/T 4457.1 -1984 GB/T 4457.2 - 1984 % GB/T GB/T 4457.3 - 1984 % GB/T GB/T 4457.4 - 1984 % GB/TGB/T 4457.4 - 2002 机械制图% GB/T 14689 - 1993 技术制图14690 -1993 技术制图比例14691 -1993 技术制图字体 17450 -1998 技术制图图线GB/T 4457.5 - 1984GB/T 17453 - 1998 技术制图图样画法剖面区域的表示法GB/T 4457.5 - 1984 机械制图剖面符号图样画法图线GB/T4459.3-1984GB/T4459.3-2000机械制图花键表示法GB/T4459.4-1984GB/T4459.4-2003机械制图弹簧表示法GB/T4459.5-1984GB/T4459.5-1999机械制图中心孔表示法——GB/T 4459.6 -1996机械制图密封圈表示法――GB/T 4459.7 -1998机械制图滚动轴承表示法――GB/T 19096 - 2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460 - 1984 GB/T 4460 - 1984机械制图机构运动简图符号探已被替代的标准共14项。

机械制图国家标准和技术制图的有关规定

机械制图国家标准和技术制图的有关规定

机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节,为了保证机械制图的质量和统一性,国家制定了相关的标准和规定。

本文将介绍机械制图的国家标准和技术制图的有关规定。

机械制图国家标准在机械制图领域,国家制定了一系列的标准,以规范机械制图的设计、要求和规定。

以下是一些常见的机械制图国家标准:1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。

2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。

3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。

4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。

机械制图国家标准的制定,确保了机械制图的一致性和规范性,提高了机械制图的质量。

技术制图的有关规定除了机械制图标准外,还有一些技术制图的相关规定,以保证技术制图的准确性和可读性。

以下是一些常见的技术制图规定:1.图纸比例选择–技术制图中,根据绘制的对象和图纸大小,选择适当的比例,以确保图纸的可读性和准确性。

2.图线粗细和颜色选择–技术制图中,根据不同的图线类型和需求,选择适当的线宽和颜色,以区分不同的元素和表达不同的含义。

3.图幅的排版要求–技术制图中,应按照一定的排版要求将各种视图和标注等内容合理布局,以提高图纸的可读性和美观性。

技术制图的规定和要求,保证了技术制图的准确性和规范性,提高了技术制图的效率和质量。

结论机械制图国家标准和技术制图的规定,对于机械制图和技术制图具有重要的指导意义。

遵守这些标准和规定,能够使机械制图和技术制图更规范、准确和可读,提高产品设计的质量和效率。

然而,由于机械制图和技术制图的需求和应用场景不同,也有一些特殊的制图标准和规定需要遵守。

因此,在实际应用中,还需要根据具体的项目和需求来选择和应用相应的标准和规定。

《机械制图》新国家标准

《机械制图》新国家标准

1.2 机械制 图国家标准的 制定修改动态
1985年起实施的国家标准
分类
基 本 规 定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影(正投影图)
3
多面正投影(图)
5
第一角投影(第一角画法)
7
第三角投影(第三角画法)
2
前者是指投影线与投影面相垂直的平行投
影法;后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内,并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国 家标准
单击此处添加文本具体内容,简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章 标准化
概述
1.1 标准化基础知识简介
1.什么是标准?
标准是为在一定的范围内获得最佳秩序,对活动或者其结果 规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致 制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的 表示线

中华人民共和国-机械制图国家标准

中华人民共和国-机械制图国家标准

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准:GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时,优先采用表中规定的幅面尺寸,必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加;对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加,见图1中的细实线部分。

A0及A1幅面也允许同时加长两边,见图1中的虚线部分。

3 图框格式3.1 需要装订的图样,其图框格式如图2、图3所示,尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样,其图框格式如图4、图5所示,尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便,可采用对中等号,对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2~5所示的方式配置。

机械制图国家标准

机械制图国家标准

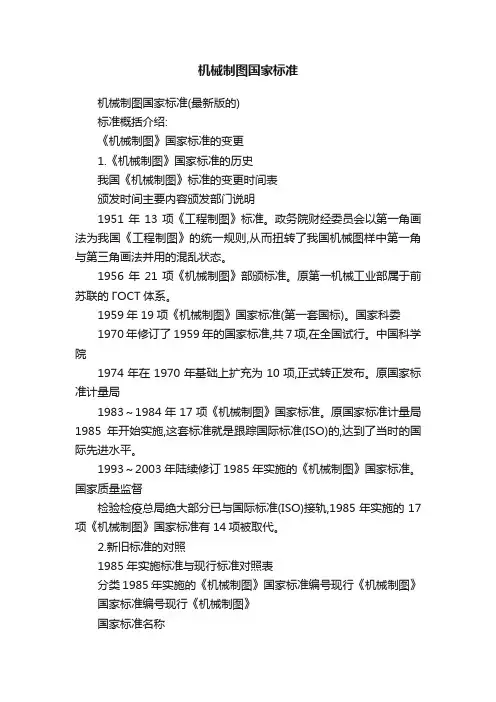

机械制图国家标准机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更1.《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一规则,从而扭转了我国机械图样中第一角与第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的ΓOCT体系。

1959年19项《机械制图》国家标准(第一套国标)。

国家科委1970年修订了1959年的国家标准,共7项,在全国试行。

中国科学院1974年在1970年基础上扩充为10项,正式转正发布。

原国家标准计量局1983~1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施,这套标准就是跟踪国际标准(ISO)的,达到了当时的国际先进水平。

1993~2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督检验检疫总局绝大部分已与国际标准(ISO)接轨,1985年实施的17项《机械制图》国家标准有14项被取代。

2.新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457、1-1984 ※GB/T 14689-1993 技术制图图纸幅面及格式GB/T 4457、2-1984 ※GB/T 14690-1993 技术制图比例GB/T 4457、3-1984 ※GB/T 14691-1993 技术制图字体GB/T 4457、4-1984 ※GB/T 17450-1998 技术制图图线GB/T 4457、4-2002 机械制图图样画法图线GB/T 4457、5-1984 GB/T 17453-1998 技术制图图样画法剖面区域的表示法GB/T 4457、5-1984 机械制图剖面符号基本表示法GB/T 4458、1-1984 ※GB/T 17451-1989 技术制图图样画法视图GB/T 4458、1-2002 机械制图图样画法视图GB/T 17452-1989 技术制图图样画法剖视图与断面图GB/T 4458、6-2002 机械制图图样画法剖视图与断面图GB/T 16675、1-1996 技术制图简化表示法第1部分:图样画法——GB/T 4457、2-2003 技术制图图样画法指引线与基准线的基本规定GB/T 4458、2-1984 ※GB/T 4458、2-2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458、3-1984 GB/T 4458、3-1984 机械制图轴测图GB/T 4458、4-1984 ※GB/T 4458、4-2003 机械制图尺寸注法GB/T 16675、2-1996 技术制图简化表示法第2部分:尺寸注法GB/T 4458、5-1984 ※GB/T 4458、5-2003 机械制图尺寸公差与配合注法——GB/T 15754-1995 技术制图圆锥的尺寸与公差注法GB/T 131-1983 ※GB/T 131-1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459、1-1984 ※GB/T 4459、1-1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459、2-1984 ※GB/T 4459、2-2003 机械制图齿轮表示法GB/T 4459、3-1984 ※GB/T 4459、3-2000 机械制图花键表示法GB/T 4459、4-1984 ※GB/T 4459、4-2003 机械制图弹簧表示法GB/T 4459、5-1984 ※GB/T 4459、5-1999 机械制图中心孔表示法——GB/T 4459、6-1996 机械制图密封圈表示法——GB/T 4459、7-1998 机械制图滚动轴承表示法——GB/T 19096-2003 技术制图图样画法未定义形状边的术语与注法图形符号GB/T 4460-1984 GB/T 4460-1984 机械制图机构运动简图符号※已被替代的标准共14项。

最新机械制图国家标准

最新机械制图国家标准
GB/T 131-2006特点可以归纳为“四个全新”, 即新概念、新代号、新注法、新解释。
机电工程学院机械系
GB/T 131名称上的变化
Huat Sun Copyright
GB/T 131-93
GB/T 131-2006
Huat Sun Copyright
§1 GB/T 131-2006 GPS
机电工程学院机械系
§2 GB/T 1182-2008 几何公差标注
机电工程学院机械系
几何公差基准
源自GB/T 1182-2008
标准中没有规定基准中三角形具体形状,一般教 科书中使用等腰直角三角形或者是等边三角形!
机电工程学院机械系
基准代号的放置
源自GB/T 1182-2008
基准代号放置在轮廓上或者延长线上,或者平 面的引出线上。(一定要与轮廓线接触)
附录3线性和角度尺寸一般公差表附录2国家标准的附录类型机电工程学院机械系新旧标准常见注法对照索引旧标准新标准粗虚线粗点画线应用场合允许表面处理的表示线限定范围表示线项目统一螺纹英制普通螺纹212un2a基本尺寸公称尺寸最大极限尺寸上极限尺寸o20上偏差上极限偏差机电工程学院机械系新旧标准常见注法对照索引旧标准新标准普通平键应用场合增加键宽参数项目111213键10100键161010045倒角245c2多个直径2o202o20微观不平十点高度ry停止使用其余表面粗糙度其余32注在标题上方附近基准符号三角形涂黑或空白与轮廓接触
简化注法-1 可用带字母的完整符号,以等式的形式,在图 形或标题栏附近,对有相同表面结构要求的表面进 行简化标注。
机电工程学院机械系
简化注法-2 用基本符号,以等式的形式,在图形或标题栏 附近,对有相同表面结构要求的表面进行简化标注。

机械制图国家标准

机械制图国家标准

机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更1.《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一规则,从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的ΓOCT体系。

1959年19项《机械制图》国家标准(第一套国标)。

国家科委1970年修订了1959年的国家标准,共7项,在全国试行。

中国科学院1974年在1970年基础上扩充为10项,正式转正发布。

原国家标准计量局1983~1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施,这套标准是跟踪国际标准(ISO)的,达到了当时的国际先进水平。

1993~2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督检验检疫总局绝大部分已与国际标准(ISO)接轨,1985年实施的17项《机械制图》国家标准有14项被取代。

2.新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457.1-1984 ※GB/T 14689-1993 技术制图图纸幅面及格式GB/T 4457.2-1984 ※GB/T 14690-1993 技术制图比例GB/T 4457.3-1984 ※GB/T 14691-1993 技术制图字体GB/T 4457.4-1984 ※GB/T 17450-1998 技术制图图线GB/T 4457.4-2002 机械制图图样画法图线GB/T 4457.5-1984 GB/T 17453-1998 技术制图图样画法剖面区域的表示法GB/T 4457.5-1984 机械制图剖面符号基本表示法GB/T 4458.1-1984 ※GB/T 17451-1989 技术制图图样画法视图GB/T 4458.1-2002 机械制图图样画法视图GB/T 17452-1989 技术制图图样画法剖视图和断面图GB/T 4458.6-2002 机械制图图样画法剖视图和断面图GB/T 16675.1-1996 技术制图简化表示法第1部分:图样画法——GB/T 4457.2-2003 技术制图图样画法指引线和基准线的基本规定GB/T 4458.2-1984 ※GB/T 4458.2-2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458.3-1984 GB/T 4458.3-1984 机械制图轴测图GB/T 4458.4-1984 ※GB/T 4458.4-2003 机械制图尺寸注法GB/T 16675.2-1996 技术制图简化表示法第2部分:尺寸注法GB/T 4458.5-1984 ※GB/T 4458.5-2003 机械制图尺寸公差与配合注法——GB/T 15754-1995 技术制图圆锥的尺寸和公差注法GB/T 131-1983 ※GB/T 131-1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1-1984 ※GB/T 4459.1-1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2-1984 ※GB/T 4459.2-2003 机械制图齿轮表示法GB/T 4459.3-1984 ※GB/T 4459.3-2000 机械制图花键表示法GB/T 4459.4-1984 ※GB/T 4459.4-2003 机械制图弹簧表示法GB/T 4459.5-1984 ※GB/T 4459.5-1999 机械制图中心孔表示法——GB/T 4459.6-1996 机械制图密封圈表示法——GB/T 4459.7-1998 机械制图滚动轴承表示法——GB/T 19096-2003 技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460-1984 GB/T 4460-1984 机械制图机构运动简图符号※已被替代的标准共14项。

机械制图国家标准

机械制图国家标准

机械制图国家标准(最新版的)概括介绍:《》的变更1.《机械制图》国家标准的历史我国《机械制图》标准的变更颁发时间主要内容颁发部门说明1951年13项《》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一,从而扭转了我国图样中第一角和第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的ΓOCT。

1959年19项《机械制图》国家标准(第一套国标)。

国家科委1970年修订了1959年的国家标准,共7项,在全国试行。

中国科学院1974年在1970年基础上扩充为10项,正式转正发布。

原国家标准计量局1983~1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施,这套标准是跟踪国际标准(ISO)的,达到了当时的先进水平。

1993~2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督检验检疫总局绝大部分已与国际标准(ISO)接轨,1985年实施的17项《机械制图》国家标准有14项被取代。

2.新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准基本规定GB/T 4457.1-1984 ※GB/T 14689-1993 技术制图图纸幅面及格式GB/T 4457.2-1984 ※GB/T 14690-1993 技术制图比例GB/T 4457.3-1984 ※GB/T 14691-1993 技术制图字体GB/T 4457.4-1984 ※GB/T 17450-1998 技术制图图线GB/T 4457.4-2002 机械制图图样画法图线GB/T 4457.5-1984 GB/T 17453-1998 技术制图图样画法剖面区域的表示法GB/T 4457.5-1984 机械制图剖面符号基本表示法GB/T 4458.1-1984 ※GB/T 17451-1989 技术制图图样画法视图GB/T 4458.1-2002 机械制图图样画法视图GB/T 17452-1989 技术制图图样画法剖视图和断面图GB/T 4458.6-2002 机械制图图样画法剖视图和断面图GB/T 16675.1-1996 技术制图简化表示法第1部分:图样画法——GB/T 4457.2-2003 技术制图图样画法指引线和的基本规定GB/T 4458.2-1984 ※GB/T 4458.2-2003 机械制图装配图中零、序号及其编排方法GB/T 4458.3-1984 GB/T 4458.3-1984 机械制图轴测图GB/T 4458.4-1984 ※GB/T 4458.4-2003 机械制图尺寸注法GB/T 16675.2-1996 技术制图简化表示法第2部分:尺寸注法GB/T 4458.5-1984 ※GB/T 4458.5-2003 机械制图尺寸公差与配合注法——GB/T 15754-1995 技术制图圆锥的尺寸和注法GB/T 131-1983 ※GB/T 131-1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1-1984 ※GB/T 4459.1-1995 机械制图螺纹及螺纹表示法GB/T 4459.2-1984 ※GB/T 4459.2-2003 机械制图齿轮表示法GB/T 4459.3-1984 ※GB/T 4459.3-2000 机械制图花键表示法GB/T 4459.4-1984 ※GB/T 4459.4-2003 机械制图弹簧表示法GB/T 4459.5-1984 ※GB/T 4459.5-1999 机械制图中心孔表示法——GB/T 4459.6-1996 机械制图密封圈表示法——GB/T 4459.7-1998 机械制图滚动轴承表示法——GB/T 19096-2003 技术制图图样画法未定义形状边的和注法图形符号GB/T 4460-1984 GB/T 4460-1984 机械制图机构运动简图符号※已被替代的标准共14项。

《机械制图》国家标准

《机械制图》国家标准
《机械制图》国家标准
二、标准发挥着不可替代的作用
1.标准在全球经济一体化活动中的作用
技术壁垒大多经过精心设计,目的是抬高市场进 入标准,一般都有名义上的合理性、提法上的巧妙性、 形式上的合法性和手段上的隐蔽性,大体包括技术法 规和技术标准的设立、绿色壁垒、产品的质量认证和 合格认证、对包装和标签的要求等。因此,标准的竞 争便成了企业竞争的利器,谁掌握了标准,谁就掌握 了竞争的主动权。
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 解决方案:
增强保护意识(技术法规和标准) 建立完善应对体系(产业联盟和技术创新) 营造良好贸易环境(诚信和认证); 经营国际化(遵守WTO规则和构建信息平台)。
《机械制图》国家标准
二、标准发挥着不可替代的作用
2.标准在全面建设小康社会活动中的作用
《机械制图》国家标准
2020/11/6
《机械制图》国家标准
主要内容
一、我国标准基本状况 二、标准发挥着不可替代的作用 三、标准化与制图标准
《机械制图》国家标准
一、我国标准基本状况
1 国际标准化组织(ISO)
目前开展工作:TC 181个,SC520个ISO/TC 223 公民防御(俄罗斯)
2 国际电工委员会(IEC)
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 截止2003年10月: 外国对中国产品的反倾销调查544起, 中国对外国产品的的反倾销调查25起, 外国对华反倾销真正的高峰将会在2005年出现。 完全市场经济地位主要是一些国家对中国的商品采用 的价格成本的评判标准。
《机械制图》国家标准
因而必须提高对标准化的认识,大力实施标准化战略, 积极发展标准化经济。

机械制图国家标准(最新)

机械制图国家标准(最新)

机械制图国家标准(最新)范围这个国家标准适用于所有设计、制作、加工和检验机械零部件或装置的制图,以及在机械制图中使用的术语、符号和线条,确保制图的准确性、标准化和统一性。

术语和符号这个国家标准中使用的术语和符号如下:术语•机床:用于加工金属或其他硬质材料的机器设备。

•运动副:相对运动关系的零部件之间的连接或接触。

•零件:构成机械装置的基本组成部分。

•剖视:将一个物体沿一个或多个平面截开,在截面内展开物体的外形。

•详图:将一个物体的某一个部位放得比剖视图更详细,通常用于小而复杂的部分。

•机械制图:按规定符号和标准画出的机械零部件和装置的图样。

•标准尺寸:通过人们一致认可的提高效率、精确性、便于设计和制造的尺寸。

•非标准尺寸:没有遵守标准尺寸所设定尺寸的尺寸,通常由于特殊要求或局部原因所采用的尺寸。

•实体模型:将物体用实体体现出来的模型,包括立体图、展开图等。

•数字模型:将物体以数学表达形式表示的模型。

符号这个国家标准中使用的符号包括但不限于以下内容:•换向阀:箭头和带编号的环。

•油液过滤器:一条带编号的曲线和一撇。

•油液冷却器:一条粗曲线和三条细曲线。

•扭矩弹簧:一个S形曲线和一条斜线。

•电动机:一个带编号的圆,圆里有一个M字母。

•真丝密封圈:一个圆和一个斜线交叉,两端带有弧形线段。

计量机械制图国家标准中,计量的单位有以下几个:•长度:以米为单位,用于标识零件或组件的长度,深度,高度和宽度。

•角度:以度为单位,用于标识两个相对物体的旋转角度。

•时间:以秒为单位,用于标识运动的时间或机器循环的时间。

•质量:以千克为单位,用于标识物体的重量或材料的质量。

设计制图设计在机械制图中占有重要的地位。

制图设计应当具有以下要求:•准确度:制图设计应当符合国家标准的规定并具有高精度。

•一致性:制图设计应当符合主要设计理念和整体设计方案,同时保证整个设计的一致性和准确性。

•全面性:制图设计应当包括整个机器或局部设计的主要部分,保证全部组件之间的协调和配合。

机械制图标准(最新版-修订)

机械制图标准(最新版-修订)

第一节国家标准中对制图的一般规定一图纸的幅面和格式(GB/T 14689-1993)1 图纸的幅面为了使图纸幅面统一,便于装订和保管以及符合缩微复制原件要求,绘制技术图样时,应按以下规定选用图纸幅面。

(1)应优先选用基本幅面(表1-1)。

(2)必要时,允许选用加长幅面。

但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。

表1-1 图纸幅面尺寸代号A0A1A2A3A4幅面尺寸841×1189594×841420×594297×420210×297 a25c105e20102 图框格式在图纸上必须用粗实线画出图框,图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

3 标题栏每张图纸上必须有标题栏,标题栏位于图纸的右下角,其格式遵守GB/T10609.1-1989的规定。

当标题栏的长边置于水平方向且与图纸的长边平行时,构成X型图纸;若标题栏的长边与图纸的长边垂直时,则构成Y型图纸。

二比例1 术语(1)比例:图与实物相应要素的线性尺寸之比。

(2)原值比例:比值为1的比例,即1:1。

(3)放大比例:比值大于1的比例,如2:1。

(4)缩小比例:比值小于1的比例,如1:4。

2 比例系列绘制图样是,应根据需要按表1-2中规定的优选选择系列中选取适当的比例。

为了从图样上直接反映出事物的大小,绘图时应尽量采用原值比例。

3 标注方法(1)比例符号应以“:”表示,如1:1,2:1等。

(2)比例一般标注在标题栏中的比例栏内。

不论采用何种比例,图形中所标注的尺寸数值必须是实物的实际大小,与图形的比例无关。

表1-2 比例系列种类优先选择系列允许选择系列原值比例1:1-放大比例5:1 2:15×10n:1 2×10n:14:1 2.5:14×10n:1 2.5×10n:1缩小比例1:2 1:5 1:101:2×10n 1:5×10n 1:10×10n1:1.5 1:2.5 1:3 1:4 1:61:1.5×10n 1:2.5×10n 1:3×10n1:4×10n 1:6×10nb三字体1在图样中书写的汉字、数字和字母,都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。

最新国家机械制图标准

最新国家机械制图标准

最新国家机械制图标准[标准]CAD 通用技术规范中华人民共和国国家标准CAD 通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998--------------------------------------------------------------------------------1 范围本标准规定了 CAD 通用技术的标准化内容及其实现技术应该采用的标准。

本标准适用于三个方面:CAD 软件开发、企业产品设计的 CAD 技术应用、以及CAD 一致性测试。

注:对于 CAD 技术中的不同领域,本标准给出具体的标准。

如果在同一领域中有多个可选用标准存在,本标准则给出首选或推荐标准。

2 引用标准下列标准包含的条文,通过在本标准中引用而构成本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T13016 ,91 标准体系表编制原则和要求;GB/T 15751 , 1995 技术产品文件计算机辅助设计与制图词汇 ; (eqv ISO/TR10623-1992)3 定义本标准采用 GB/T 15751 中的定义及下列定义。

3.1 GB/T 15751 中的定义3.1.1 计算机辅助设计 computer aided design3.1.2 计算机辅助制图 computer aided drawing (drafting)3.1.3 计算机辅助工程 computer aided engineering3.2 本标准的定义3.2.1 一致性测试 conformance testing按照标准所规定的具体特性对待测产品的测试,以便确定该产品作为一致性实现的一致程度。

3.2.2 零件库 part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。

3.2.3 产品数据的表达与交换 product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。
