10kV真空断路器故障处理通用版

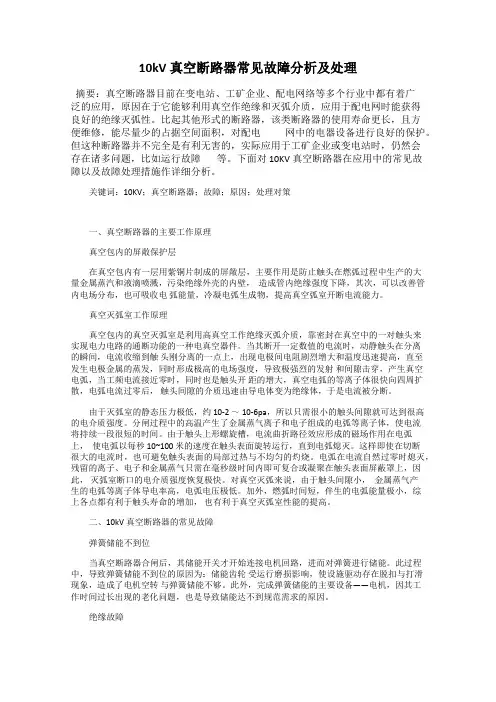

10kV 真空断路器常见故障分析及处理
10kV 真空断路器常见故障分析及处理摘要：真空断路器目前在变电站、工矿企业、配电网络等多个行业中都有着广泛的应用，原因在于它能够利用真空作绝缘和灭弧介质，应用于配电网时能获得良好的绝缘灭弧性。
比起其他形式的断路器，该类断路器的使用寿命更长，且方便维修，能尽量少的占据空间面积，对配电网中的电器设备进行良好的保护。
但这种断路器并不完全是有利无害的，实际应用于工矿企业或变电站时，仍然会存在诸多问题，比如运行故障等。
下面对 10KV 真空断路器在应用中的常见故障以及故障处理措施作详细分析。
关键词：10KV；真空断路器；故障；原因；处理对策一、真空断路器的主要工作原理真空包内的屏敞保护层在真空包内有一层用紫铜片制成的屏敞层，主要作用是防止触头在燃弧过程中生产的大量金属蒸汽和液滴喷溅，污染绝缘外壳的内壁，造成管内绝缘强度下降，其次，可以改善管内电场分布，也可吸收电弧能量，冷凝电弧生成物，提高真空弧室开断电流能力。
真空灭弧室工作原理真空包内的真空灭弧室是利用高真空工作绝缘灭弧介质，靠密封在真空中的一对触头来实现电力电路的通断功能的一种电真空器件。
当其断开一定数值的电流时，动静触头在分离的瞬间，电流收缩到触头刚分离的一点上，出现电极间电阻剧烈增大和温度迅速提高，直至发生电极金属的蒸发，同时形成极高的电场强度，导致极强烈的发射和间隙击穿，产生真空电弧，当工频电流接近零时，同时也是触头开距的增大，真空电弧的等离子体很快向四周扩散，电弧电流过零后，触头间隙的介质迅速由导电体变为绝缘体，于是电流被分断。
由于灭弧室的静态压力极低，约 10-2 ～ 10-6pa，所以只需很小的触头间隙就可达到很高的电介质强度。
分闸过程中的高温产生了金属蒸气离子和电子组成的电弧等离子体，使电流将持续一段很短的时间。
由于触头上形螺旋槽，电流曲折路径效应形成的磁场作用在电弧上，使电弧以每秒 10~100 米的速度在触头表面旋转运行，直到电弧熄灭。

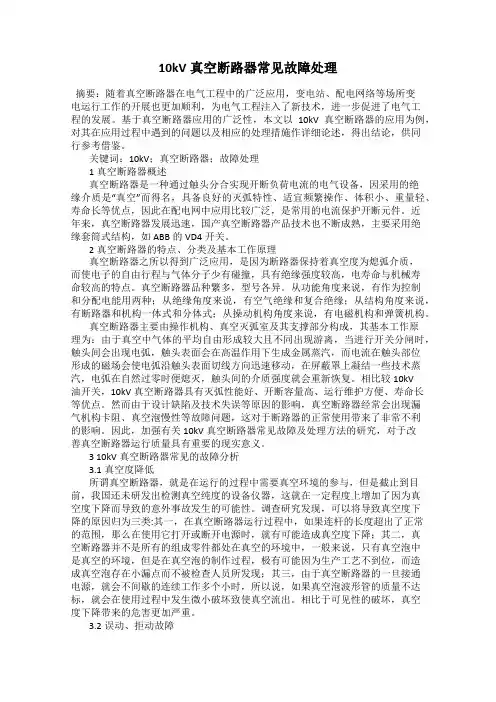

10kV真空断路器常见故障处理
10kV真空断路器常见故障处理摘要：随着真空断路器在电气工程中的广泛应用，变电站、配电网络等场所变电运行工作的开展也更加顺利，为电气工程注入了新技术，进一步促进了电气工程的发展。
基于真空断路器应用的广泛性，本文以10kV真空断路器的应用为例，对其在应用过程中遇到的问题以及相应的处理措施作详细论述，得出结论，供同行参考借鉴。
关键词：10kV；真空断路器；故障处理1真空断路器概述真空断路器是一种通过触头分合实现开断负荷电流的电气设备，因采用的绝缘介质是“真空”而得名，具备良好的灭弧特性、适宜频繁操作、体积小、重量轻、寿命长等优点，因此在配电网中应用比较广泛，是常用的电流保护开断元件。
近年来，真空断路器发展迅速，国产真空断路器产品技术也不断成熟，主要采用绝缘套筒式结构，如ABB的VD4开关。
2真空断路器的特点、分类及基本工作原理真空断路器之所以得到广泛应用，是因为断路器保持着真空度为熄弧介质，而使电子的自由行程与气体分子少有碰撞，具有绝缘强度较高，电寿命与机械寿命较高的特点。
真空断路器品种繁多，型号各异。
从功能角度来说，有作为控制和分配电能用两种；从绝缘角度来说，有空气绝缘和复合绝缘；从结构角度来说，有断路器和机构一体式和分体式；从操动机构角度来说，有电磁机构和弹簧机构。
真空断路器主要由操作机构、真空灭弧室及其支撑部分构成，其基本工作原理为：由于真空中气体的平均自由形成较大且不同出现游离，当进行开关分闸时，触头间会出现电弧，触头表面会在高温作用下生成金属蒸汽，而电流在触头部位形成的磁场会使电弧沿触头表面切线方向迅速移动，在屏蔽罩上凝结一些技术蒸汽，电弧在自然过零时便熄灭，触头间的介质强度就会重新恢复。
相比较10kV油开关，10kV真空断路器具有灭弧性能好、开断容量高、运行维护方便、寿命长等优点。
然而由于设计缺陷及技术失误等原因的影响，真空断路器经常会出现漏气机构卡阻、真空泡慢性等故障问题，这对于断路器的正常使用带来了非常不利的影响。
浅谈10kV真空断路器常见故障及处理方法
浅谈10kV真空断路器常见故障及处理方法摘要：本文对10kV真空断路器在实际运行中出现的故障进行详细分析，并提出相应的处理方法。
关键词：10kV真空断路器故障分析处理方法1、引言在我国10kV配电网络中，随着供电负荷的不断增加真空断路器使用和维护越来越受到运行和检修人员的关注。
虽然真空断路器具有无油、体积小、寿命长、运行维护少等优点，但在应用中也出现一些故障，本文笔者对真空断路器出现的常见故障进行分析并给出处理方法。
2、真空断路器的基本组成结构真空断路器主要由操动机构、骨架、传动机构、支撑用的绝缘子、真空灭弧室和导电元件组成。
操动机构分为电磁操动机构、弹簧操动机构、液压操动机构、气动操动机构、弹簧液压操动机构五种类型。
3、真空灭弧室漏气3.1原因真空灭弧室是真空断路器中最重要的部分。
真空灭弧室主要由绝缘外壳，屏蔽罩，波纹管和动、静触头等组成。
真空灭弧室的外壳一般用硬质玻璃、高氧化铝陶瓷和微晶玻璃制成，其作用是支持动、静触头和屏蔽罩等金属部分。
但是灭弧室漏气的主要原因是波纹管有裂纹，这是因为真空断路器每次合分操纵，都会使波纹管产生一次机械变形，久而久之出现裂纹，导致灭弧室漏气，进而使其真空度丧失。
3.2处理方法发现灭弧室漏气时，应更换灭弧室，更换步骤如下：(1)拆卸真空灭弧室的顺序。
如图l所示(以ZN28-10型真空断路器为例)。
其拆卸顺序是：断路器分闸→拆下导向板→拆下拐臂1→拆下导电夹紧固螺栓4→拧下螺钉3→拧下螺检8→卸下下支座4→拧下螺栓7→取下真空灭弧室6。
(2)安装真空灭弧室的顺序。
如图1所示，其安装顺序是：断路器分闸→真空灭弧室放入上支座并拧紧螺栓7→复装下支座5→拧紧螺栓3→拧上螺栓8→拧上导电夹紧固螺栓(注意：导电夹下端顶住导电杆台阶)→复装拐臂1→复装导向板2。
4、电气回路故障4.1接触电阻增大(1)原因真空灭弧室的触头接触面在多次开断电流后会逐渐被磨损，导致接触电阻增大，对开断性能和导电性能都会产生不利的影响。

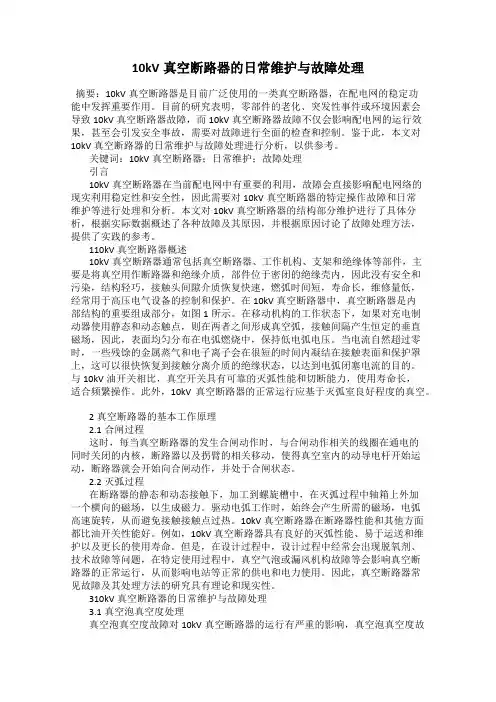

10kV真空断路器的日常维护与故障处理
10kV真空断路器的日常维护与故障处理摘要：10kV真空断路器是目前广泛使用的一类真空断路器，在配电网的稳定功能中发挥重要作用。
目前的研究表明，零部件的老化、突发性事件或环境因素会导致10kV真空断路器故障，而10kV真空断路器故障不仅会影响配电网的运行效果，甚至会引发安全事故，需要对故障进行全面的检查和控制。
鉴于此，本文对10kV真空断路器的日常维护与故障处理进行分析，以供参考。
关键词：10kV真空断路器；日常维护；故障处理引言10kV真空断路器在当前配电网中有重要的利用，故障会直接影响配电网络的现实利用稳定性和安全性，因此需要对10kV真空断路器的特定操作故障和日常维护等进行处理和分析。
本文对10kV真空断路器的结构部分维护进行了具体分析，根据实际数据概述了各种故障及其原因，并根据原因讨论了故障处理方法，提供了实践的参考。
110kV真空断路器概述10kV真空断路器通常包括真空断路器、工作机构、支架和绝缘体等部件，主要是将真空用作断路器和绝缘介质，部件位于密闭的绝缘壳内，因此没有安全和污染，结构轻巧，接触头间隙介质恢复快速，燃弧时间短，寿命长，维修量低，经常用于高压电气设备的控制和保护。
在10kV真空断路器中，真空断路器是内部结构的重要组成部分，如图1所示。
在移动机构的工作状态下，如果对充电制动器使用静态和动态触点，则在两者之间形成真空弧，接触间隔产生恒定的垂直磁场，因此，表面均匀分布在电弧燃烧中，保持低电弧电压。
当电流自然超过零时，一些残馀的金属蒸气和电子离子会在很短的时间内凝结在接触表面和保护罩上，这可以很快恢复到接触分离介质的绝缘状态，以达到电弧闭塞电流的目的。
与10kV油开关相比，真空开关具有可靠的灭弧性能和切断能力，使用寿命长，适合频繁操作。
此外，10kV真空断路器的正常运行应基于灭弧室良好程度的真空。
2真空断路器的基本工作原理2.1合闸过程这时，每当真空断路器的发生合闸动作时，与合闸动作相关的线圈在通电的同时关闭的内核，断路器以及拐臂的相关移动，使得真空室内的动导电杆开始运动，断路器就会开始向合闸动作，并处于合闸状态。
10kV真空断路器常见故障分析及处理
当的纵向磁场
触 头 表 面 燃烧 ， 并 维 持 低 的 电 弧 电 压 。 在 电 流 自然 过 零 时 ， 残 留的 离 子 、 电子 和 金 属 蒸 汽 在 微 秒 级 的 时 间 内 就 可 复 合 或 聚 集 在触头表面和屏蔽罩上 ， 使 真 空 灭 弧 室 断 口的 介 质 绝 缘 强 度 又 迅速恢复 ， 从 而 熄 灭 电弧 ， 达 到分 断 的 目的 。 在对 １ ０ ｋ Ｖ真空断路 器的检修 、 维 护 及试 验 工 作 中 ， 我 们
合几次 ， 称为 “ 跳跃 ” 现 象 。发 生 “ 跳跃 ” 现象 的原因是 ： 掣 子 是 否有卡滞现象 ， 或 掣 子 与 环 间隙 未 达 到 ２± ０ ． ５ ｍ ｍ 要 求 。 若 超
当电气值班员在 中控室进行远方电动 分闸操作 时， 断路器 不能正确断开 。其原 因有 ： 分 闸操作 回路断线 ； 分 闸线 圈断线 ； 操作 电源 电压降低 ； 分闸顶杆变形 ， 分闸时存在卡涩现象 ； 辅助
位； 合闸接触器线圈断线或其 接点被 卡住不 能动 作 ； 合 闸电压 太 低或合闸线 圈电阻大 、 功率低 等。处理则应 找出滚轮 复归不 好 的原因进行处理 。合 闸铁心顶 杆太 短则在合 闸铁 心底部 加
橡皮垫 ； 如 是 合 闸 接 触 器 线 圈 内部 断 线 则 更 换 线 圈 ； 对 接 触 器 接 点 应 调 整 合 闸 接触 器 的接 点 与 灭 弧 罩 之 间 的 间 隙 ； 检 查 和 调 整电源电压 ， 使其不低于额定 电压的 ８ ０ ％； 检 查 合 闸线 圈 的 直 流电阻 ， 不 合 格 应 更 换 。机 构 在 运 行 时 ， 有 时 会 发 现 机 构 合 闸 线圈通电后 ， 合 闸铁 芯 没 有 达 到 合 闸 终 点 位 置 ， 环 ３没 能 被 掣
10kv真空断路器故障处理流程
10kv真空断路器故障处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!10kV真空断路器故障处理流程详解在电力系统中，10kV真空断路器起着至关重要的作用，它能有效地控制和保护电力线路。
10kV真空断路器常见故障分析及处理要点
10kV真空断路器常见故障分析及处理要点摘要：在电气工程当中，真空断路器应用越来越普遍，是一种新型的开关。
10千伏真空断路器能够确保电网处于稳定的状态下运行，让配电网络和变电站在变电运行的过程中更为稳定，然而真空断路器在实际使用的过程中往往会产生很多问题，比如说一些漏气、机械卡阻以及真空泡等情况，这些情况都会导致真空断路器在正常使用的过程中出现较大影响，本文重点分析研究真空断路器出现的常见故障，并且针对性的提出相关的处理方式，以供参考。
关键词：真空断路器；故障分析；处理要点1 真空断路器的基本工作原理1.1 合闸过程在此过程中合闸动作相关的线圈会处于通电的状态，另外合闸的线圈会产生闭合，利用拐臂的作用让真空室当中的动导电杆依照要求进行相应的运动，在此过程中断路器会进行合闸操作，保证相关电路处于合闸的状态。
1.2 分闸过程分闸的动作以及合闸动作在使用的时候处于互逆的状态，如果系统出现分闸动作，那么分闸线圈当中会处于通电状态，造成分闸铁芯合上。
在此过程中锁扣会自然释放分闸弹簧模块，这个时候就会进行工作，让断路分离得以实现，这便是整个分闸的具体过程。
1.3 灭弧过程断路器的螺旋槽在灭弧的时候轴向上进行一个横向磁场的设置，出现磁力，如果驱动电路在工作的过程中出现纵向磁场，会导致电弧出现高速旋转，防止接触触头出现过热等情况，10千伏真空断路器的灭弧性能方面具有较大的优势。
在实际使用的过程中，10千伏真空断路器的检修和运维较为方便，而且使用过程中具有较长的寿命，然而往往在真空断路器设计的过程中会出现一些技术失误，在使用的过程中导致漏气机构故障以及真空泡等问题，造成真空断路器在工作的过程中受到一定的影响，对电厂等场所的正常供电和用电产生影响。
2 10kV真空断路器常见故障2.1 真空度降低对10千伏真空断路器进行分析，可以发现最常见的故障是真空泡真空度低，真空断路器当中的真空泡具有非常大的作用，其本身没有定量和定性对真空度进行检测的装置，导致真空度降低等情况出现。
10kV真空断路器的日常维护与故障处理
10kV真空断路器的日常维护与故障处理摘要：真空断路器在日常运行中会出现一些故障，这些故障会引发配电网运行安全事故，所以对具体的故障问题处理措施以及设备的日常维护措施等进行全面的分析很有必要。
文章对10kV真空断路器的日常维护和故障处理进行具体的分析，旨在为实践提供指导。
关键词：10kV真空断路器；日常维护；故障处理１ 10kV真空断路器主要构件的日常维护1.1真空泡目前的真空泡日常维护主要有3项工作：①利用真空检测仪对真空泡的真空度等进行定性检测，检查真空泡的真空度是否满足设计和应用要求。
如果满足要求则可以继续使用；若不满足要求，需要更换真空泡。
②对真空泡的具体故障问题进行分析，确定具体故障产生的原因，采取相应措施。
③对真空泡室各个组成部分的性能等进行测试和分析，发现潜在的问题并积极进行改善，增强真空泡的利用稳定性。
1.2高压带电部分高压电带部分在10kV真空断路器的使用中发挥着重要的作用，其故障会严重影响断路器，需要对这部分进行日常维护。
具体的维护工作有2项：①检测高压电部分的性能，测试电压、电流等。
性能检测的目的是确定高压带电部分满足实际需要，而电流、电压的测试则是确定该部分的稳定性。
②对高压带电部分进行干扰检测，检查是否存在干扰行为。
1.3操作机构部分在10kV真空断路器的具体运行中，其可靠性主要取决于操作机构的性能和可靠程度，此部分的维护主要有3项工作：①确定操作机构部分的具体操作条件，确立统一的操作规范。
②基于温度、湿度的具体要求对环境做控制，并积极地改善不利环境因素。
③对机械操作部分进行润滑等处理。
从实际情况来看，部分机械构件的长时间运行会出现摩擦阻力增加的情况，如果处理不当，零部件损坏会更加严重，所以在日常维护中，强调零部件的润滑非常重要。
2 10kV真空断路器的日常维护与故障处理2.1真空泡真空度处理真空泡真空度故障对10kV真空断路器的运行有严重的影响，真空泡真空度故障主要表现为真空度降低，运行中真空断路器在真空泡内断开电流并灭弧，而真空断路器本身并没有监测真空特性的装置，真空泡真空度的降低是一种隐性的故障，其危害要远远超过显性故障。
10kV真空断路器常见故障分析及处理
10kV真空断路器常见故障分析及处理摘要：现如今，我国在电器工程中普遍应用真空断路器，是全新的开关，而10kV真空断路器可以确保电网稳定运行，提高部分变电站以及配电网络变电运行的安全性以及稳定性。
然而一般来说，10kV真空断路器在运行中依旧不可避免存在一些故障，常见的有真空度下降、误动、拒动故障、绝缘故障以及弹簧储能不到位等等，这些必定对真空断路器日常使用有很大的影响。
基于此，本文主要介绍了10kV真空断路器的常见故障，而且分析了10kV真空断路器故障的处理措施，以供大家参考。
关键词：10kV真空断路器；故障来处理真空断路器通常是由多个部分构成，比如：操作机构以及真空灭弧室等等。
相对于10kV油开关来说，10kV真空断路器的优点较多，比如：使用寿命较长、灭弧性能优良以及便于维护运行等等。
但是因为受到一些原因带来的影响，包括技术不合理、设计不足等等，导致真空断路器容易出现真空泡慢性以及漏气机构卡阻等各种故障，这样就会直接影响断路器的使用。
因此，必须要深入研究分析关于10kV真空断路器的常见故障及相应处理措施，进而保证真空断路器更加安全稳定的运行。
一、10kV真空断路器的常见故障众所周知，任何设备，使用时间久了，都容易出现或多或少的故障，而10kV 真空断路器也是如此。
其在经过一段时间的使用后，会出现各种故障，具体表现在以下几点：（一）真空度下降真空断路器必须要在真空泡中实施电流开断和灭弧。
而因为真空断路器没有相应的定量及定性检测真空度的设备，所以很难及时找到因真空度降低而造成的故障，其故障危害程度明显比其显性故障大。
导致真空度降低的原因有很多，具体如下：对分体式真空断路器进行操作时，因为连杆的操纵距离偏长直接影响开关的同期以及超行程等工作特性，进而导致真空度更加迅速地降低；真空泡的制作材料和制作工艺有不足，导致真空泡内部的细小漏点相当多；真空泡比心管的制作材料质量不合格或者制作工艺不合理，在进行重复操作户，存在漏点。
10kV真空断路器常见故障及处理
10kV真空断路器常见故障及处理【摘要】随着真空断路器在电气工程中的广泛应用，变电站、配电网络等场所变电运行工作的开展也更加顺利，为电气工程注入了新技术，进一步促进了电气工程的发展。
基于真空断路器应用的广泛性，本文以10KV真空断路器的应用为例，对其在应用过程中遇到的问题以及相应的处理措施作详细论述，得出结论，供同行参考借鉴。
【关键词】10KV；真空断路器；故障；原因；处理对策真空断路器目前在变电站、工矿企业、配电网络等多个行业中都有着广泛的应用，原因在于它能够利用真空作绝缘和灭弧介质，应用于配电网时能获得良好的绝缘灭弧性。
比起其他形式的断路器，该类断路器的使用寿命更长，且方便维修，能尽量少的占据空间面积，对配电网中的电器设备进行良好的保护。
但这种断路器并不完全是有利无害的，实际应用于工矿企业或变电站时，仍然会存在诸多问题，比如运行故障等。
下面对10KV真空断路器在应用中的常见故障以及故障处理措施作详细分析。
一、断路器本体故障及处理措施分析10KV真空断路器在运行使用过程中容易发生的本体故障多为真空泡真空度降低。
这一故障产生的主要原因在于：真空断路器运行时，绝缘灭弧过程均是在真空泡中执行的，而由于断路器本身并不具监测装置，无法对真空泡内的灭弧工作进行监督，所以导致运行人员无法获得精确的真空度，无从判断机器故障。
这样一来，真空断路器内部存在的安全隐患值就会急速上升，危险性大大提高。
如果真空泡灭弧工作中出现了隐性故障，比如断路器真空度降低导致机器无法正常灭弧，所造成的直接后果是没有被灭掉的电弧持续、长时间燃烧，进而引发爆炸。
分析真空断路器运行中真空度降低原因，不难发现断路器真空度之所以会下降是因为：1）真空泡的材质以及制作工艺存在问题，导致真空泡本身质量缺乏，从而无法实现正常灭弧；2）真空泡的组装工艺存在问题，组装过程中发生组装不当或调试装配不当，从而导致真空泡运行受影响，外界机械力进一步降低了真空泡的运行性能；3）断路器中金属部位和玻璃部位的连接处出现漏点，导致真空泡灭弧失败，影响并降低了真空度。
10kV真空断路器常见故障分析及处理要点
10kV真空断路器常见故障分析及处理要点作者：林佳来源：《电子技术与软件工程》2018年第22期摘要本文对10kV真空断路器使用过程中常见故障进行了分析，并制定了相应的处理要点。
本文所制定的处理措施对lOkV真空断路器常见故障处理提供了借鉴和指导意义。
【关键词】10kV 真空断路器故障分析1 引言真空断路器的基本特点是使用高真空介质材料，并且尺寸较小，重量轻，因此此类断路器设备被广泛应用于配电网中。
从外观上看来，主要包含触头、真空室、操作机构、操作面板、支架及其他部件组成。
近年来主要被用于变电站、发电厂等电器设备的控制和保护中。
其实物图如图l所示。
2 真空断路器的基本工作原理2.1 合闸过程每当真空断路器的发生合闸动作时，与合闸动作相关的线圈此时会处于通电工作状态，与此同时合闸的铁芯会闭合，通过断路器以及拐臂的相关运动，使得真空室内的动导电杆开始运动，此时断路器便开始执行合闸动作，从而处于合闸状态。
2.2 分闸过程分闸过程和合闸过程在使用过程上是互逆过程，一旦操作机构发生分闸动作，分闸线圈会处于通电状态，导致分闸铁芯随即被合上，因此锁扣会处于释放状态，分闸弹簧模块此时便开始工作，实现了断路分离，这便是分闸过程。
2.3 灭弧过程在断路器的动静触头上被加工有螺旋槽，在灭弧过程中轴箱上外加一个横向的磁场，产生磁力。
当驱动电弧在工作时，会产生总想磁场，使得电弧发生高速旋转，从而避免了接触触头产生过热现象。
10kV真空断路器在灭弧性能以及其他方面相比较与油开关具有优良的性能。
例如，10kV 的真空断路器其灭弧性能比较高、运维和检修比较方便，并且使用寿命比较长。
但是往往在真空断路器在设计设计过程中存在去叶县及技术失误等问题，在具体使用过程中往往出现真空泡及漏气机构故障等问题，这就使得真空断路器的正常工作受到影响，从而影响了电厂等场所的正常供电及用电。
因此，对真空断路器常见的故障及其处理方法进行研究具有重大的理论和现实意义。
10kV真空断路器常见故障分析及处理技术
10kV真空断路器常见故障分析及处理技术10kV真空断路器能够全面确保电网安全稳定运行。
但是真空断路器容易受到技术失误和设计问题所影响，常常会出现真空泡慢性漏气故障、误动和拒动故障等故障，对其安全运行造成极大影响。
本文通过分析研究10kV真空断路器常见故障，并且按照故障产生原因提出针对性的处理措施，希望能够给相关人员提供一定的参考。
标签：10kV真空断路器;故障分析;处理1真空断路器的概述真空断路器主要组成部分包括真空灭弧室，操作机构以及支撑部分，如图1所示。
真空断路器的工作原理为由于真空中气体平均自由形成较大且出现游离，当实施开关分闸时触头间会发生电弧现象，在高温作用下会导致触头表面生成金属蒸汽。
在触头部位电流所形成的磁场会导致电弧沿触头表面切线方向移动，使屏蔽罩上凝结蒸汽，在自然过零时电弧会熄灭，相应恢复触头介质强度。
10kV 真空断路器比油开关的灭弧性能比较良好，并且具有较高的开断容量，便于后期维护。
但是，真空断路器会受到设计和技术失误影响，导致其发生真空泡慢性、误动和拒动等故障，极大影响了断路器的运行稳定性。
所以，需要深入研究10kV 真空断路器常见故障以及相应的解决措施，可以在较大程度上确保断路器安全稳定运行。
2 10kV真空断路器常见故障2.1真空度降低10kV的真空断路器本常见故障是真空泡真空度低。
真空断路器在真空泡内开端电流并且进行灭弧，但是真空断路器它本身并没有定性和定量检测真空度特性的装置，使得真空度降低。
真空度降低的故障是一种隐性的故障，在进行检修和运行测试时比较难发觉，但是真空泡真度低的危险程度远远大于一些显性的故障，当真空度很低甚至使得断路器不能进行正常工作的时候就会产生断口燃烧或者爆炸等十分严重的后果。
真空泡真度降低的原因有很多种，比如真空泡的材质存在问题，就会使得真空泡产生漏气;或者由于制造的工艺不精良，也会导致真空泡存在一些缺点，进而影响了它的真空度。
真空断路器在长时间的运行过程中会不断地产生振动，导致真空泡的一些密封的部位出现松动的现象，这也会导致真空度降低。
10KV真空断路器常见故障分析与处理要点
10KV真空断路器常见故障分析与处理要点摘要：随着真空断路器在电器工程中的普遍应用，作为一种新型的开关，10KV的真空断路器可以有效保证电网的正常运行，进而使变电站和配电网络的变电运行工作进行更加顺利。
但是真空断路器一般会出现一些漏气现象，进而会影响真空断路器的正常使用。
本文就针对10KV真空断路器常见的故障进行分析，同时提出有效的处理措施。
关键词：10KV；真空；断路器；故障真空断路器主要由操作机构、真空灭弧室及其支撑部分构成，其基本工作原理为：由于真空中气体的平均自由形成较大且不同出现游离，当进行开关分闸时，触头间会出现电弧，触头表面会在高温作用下生成金属蒸汽，而电流在触头部位形成的磁场会使电弧沿触头表面切线方向迅速移动，在屏蔽罩上凝结一些技术蒸汽，电弧在自然过零时便熄灭，触头间的介质强度就会重新恢复。
相比较10kV油开关，10kV真空断路器具有灭弧性能好、开断容量高、运行维护方便、寿命长等优点。
然而由于设计缺陷及技术失误等原因的影响，真空断路器经常会出现漏气机构卡阻、真空泡慢性等故障问题，这对于断路器的正常使用带来了非常不利的影响。
因此，加强有关10kV真空断路器常见故障及处理方法的研究，对于改善真空断路器运行质量具有重要的现实意义。
1、真空断路器的主要工作原理真空包内的真空灭弧室是利用高真空工作绝缘灭弧介质，靠密封在真空中的一对触头来实现电力电路的通断功能的一种电真空器件。
当其断开一定数值的电流时，动静触头在分离的瞬间，电流收缩到触头刚分离的一点上，出现电极间电阻剧烈增大和温度迅速提高，直至发生电极金属的蒸发，同时形成极高的电场强度，导致极强烈的发射和间隙击穿，产生真空电弧，当工频电流接近零时，同时也是触头开距的增大，真空电弧的等离子体很快向四周扩散，电弧电流过零后，触头间隙的介质迅速由导电体变为绝缘体，于是电流被分断。
由于灭弧室的静态压力极低，约10-2～10-6pa，所以只需很小的触头间隙就可达到很高的电介质强度。
10kV真空断路器故障及处理措施
带 电误 合接 地 刀 闸、 电打开 开关 柜 门 等事 故 的发 生 。 带 ３ 针 对 运行 操 作 、 护 的 几点 建议 维
１ 一绝缘子 固定螺栓 ５
后 才 能按 操 作票 拟 定的 方 式操 作 。 （） 路 器经 检修 恢 复运 行 ， ４断 操 作 前 应检 查检 修 中 为保 证 人身 安全 所 设 置 的措 施 （ 接 地 线 等） 如 是 否 全 部拆 除 ， 防误 闭锁装 置 是否 正 常 。
１２ 断 路器 故 障时 的操 作 要 求 ．
（） 作 中 应 同 时监 视 有 关 电 压 、 ２操 电流 、 率 等 表 计 的指 示 及 红 绿 功
图 １ Ｚ ８１ Ｎ２ — 列 真 空 断 路 器 结 构 示 意 图 ２系
１ 一开关调整 片 ２ 主轴 一 ５ 一接触行程调 整螺栓 １ 一真空灭弧 室紧 固螺栓 ３ ３ 一触头压 力弹簧 ７ 一导杆 ４ 弹簧座 一 ９ 一螺栓 １ 一绝缘子 ６ ６ 一拐臂 ８ 导向板 一
和 关合 正 常 负载 工 作 电流 ， 还可 以开断 和 关 合额 定短 路 电流 。 的 它 操 作机 构 由于 动作 行 程 短 、 结构 简单 、 部 件 少 ， 零 因而 故 障少 ， 被称
为 免维 护 电器 。但 是 ， 空 断路 器 并不 是 完全 不 需要 维护 ， 真 它在 额
灯 的 变化 ， 作把 手 不 宜返 回太 快 。 ３ 长期 停运 的断 路器 ， 正式 操 （） 在 执 行 操作 前应 通 过远 方 控 制方 式进 行 试操 作 ２ 次 ， 发 现 异 常 ～３ 无
１ 一动触 头支架 １～导 电夹紧 固螺栓 ０ １ ｌ 一静触头 支架 ４
１ 一真空灭弧 室 ２
10kV真空断路器常见故障与处理
柳
鸣
《 农村 电Ｉ ｝ ０ ０年 第 ６期 ２１
ｉ
啊
翼鐾醑赡艘
（７ ５ ０ 河 南省 西峡 县 电业局 丁志 高 刘 滨 ４４０ ）
变 形 （ 位 ）应 调 整 处 理 。 变 ， （ ｇ部 位 的弹簧 老化 或变形 ， 机构在 运 动过程 ２） ｒ 使
１ Ｖ 真 空 断 路 器 利 用 真 空 作 为 触 头 间 绝 缘 与 灭 ０ｋ 弧 介 质 ， 绝 缘 及 灭 弧 性 能 良好 ， 头 开 距 小 ， 构 简 其 触 结
（ ７） 真 空 断 路 器 和 操 动 机 构 之 间 传 动 部 分 的 拐 臂
的 耐 压 试 验 也 不 合 格 ） 在 日常 运 行 中 ， 行 人 员 应 巡 。 运
视 检 查 真 空 泡 的 金 属 屏 蔽 罩 有 无 变 色 ，运 行 中 有 无 异 常 响 声 并 做 好 记 录 。 当 真 空 度 降 低 时 ，必 须 更 换 真 空 泡 ， 格 按 厂 家 的 装 配 工 艺 要 求 进 行 ， 做 好 真 空 度 和 严 并
（） 次 回路接线 松 动 、 线 或脱 落 ， 检查 更换 。 ４二 断 应 （） 能 电动 机不 能 正常 工 作 ， 能 电动 机 断线 、 ５储 储
短路 ， 检 查更 换 。 应 ３ 辅 助 和 操 动 机 构 故 障 现 象 及 处 理 方 法 （ ）辅 助 开 关 的转 动 拐 臂 和 转 动 连 杆 松 动 或 发 生 １
器 的传动 机构 和绝缘 支柱 进行 外观检 查 和清 洁 、 洗 ， 清
避 免 润 滑 油 和 灰 尘 接 触 形 成 污 垢 ．增 大 转 动 部 分 的摩 擦 力 ， 加 注润滑 油脂 。 保 转动 部分灵 活 。 并 确 真 空 断 路 器 在 定 期 停 电 检 修 时 。 还 应 做 回路 电 阻
10kV配电网真空断路器故障分析与处理
10kV配电网真空断路器故障分析与处理摘要：10 kV 真空断路器（以下简称断路器）是配电线路普遍使用的开关设备，它具有开断容量大、灭弧性能好、机械寿命长、运行维护简单、检修周期长等特点。
但随着其在配电线路中的广泛应用，出现故障的情况也时有发生。
断路器一旦出现故障，会给配电网的安全稳定运行带来影响，甚至可能造成人身伤亡事故。
关键词：10kV配电网；真空断路器；故障分析；处理1 10 kV 真空断路器中的常见故障1.1 分合闸同期性不一，合闸弹跳时间过长为了保证10 kV真空断路器的正常运行，应定期测试运行相应的力学性能，并为每个断路器需要进行测定，以确保中国的10 kV真空断路器能满足应用要求。
在时间的确定，主要是在当时的断路器性能的具体方法的运用，主要是切换时间，合闸弹跳时间、不同历史时期，只有确保几个属性的时间控制在合理的范围内，可以很好的保证设备满足要求。
如果测量时间不合格的话，会严重影响10 kV真空断路器的使用寿命，这种情况会导致严重的爆炸，因此，我们应该重视这一判断，防止故障的发生。
通过分析我们可以知道，10 kV真空断路器的故障主要有以下几点：第一点是设备本身的性能太差，影响断路器的使用效率；第二点是由于10 kV真空断路器使用的企业没有安装标准，导致器件性能的影响，最后一部分是设备故障；第三是由10kV真空断路器的材料质量，影响整体效益；第四点是关闭接触面和中心轴10 kV真空断路器的垂直度不符合标准要求，所以，横向滑动的条件这样会影响设备的效率。
当三相与开关的位置不一致时，有必要对机械技术的参考数据进行前后分析。
在动态和静态之间的最小距离，接触，动态和静态接触行程数据符合规定的情况下，修复需要调整绝缘杆的长度，打开和关闭使三相不一致时间回到规定的范围内。
调整拉杆的长度时，当断路器分、合绝缘杆和驱动臂之间的传动杆销拉出，与绝缘拉杆旋转，达到调整的动态和静态接触之间的最小距离的目的。
10kV真空断路器常见故障及处理 民熔
10kV真空断路器常见故障及处理民熔随着真空断路器在电力行业中广泛应用，由于生产厂家不同，一部分真空断路器性能较好，检修、维护工作量小，供电可靠性高；也有一部分真空断路器性能很差，存在的问题比较多；还有一些真空断路器缺陷极其严重，容易造成事故越级，导致大面积停电。
今天刘博士就来给大家简单讲讲真空断路器常见故障及处理，觉得有帮助的记得点赞加关注不迷路哦！真空泡真空度降低一、故障现象真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。
二、原因分析：真空度降低的主要原因有以下几点(1) 真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点；(2) 真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点；(3) 分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、超行程等特性，使真空度降低的速度加快。
三、故障危害空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起开关爆炸。
四、处理方法(1) 在进行断路器定期停电检修时，必须使用真空测试仪对真空泡进行真空度定性测试，确保真空泡具有一定的真空度；(2) 当真空度降低时，必须更换真空泡，并做好行程、同期、弹跳等特性试验。
五、预防措施(1) 选用真空断路器时，必须选用信誉良好的厂家所生产的成熟产品；(2) 选用本体与操作机构一体的真空断路器；(3) 运行人员巡视时，应注意断路器真空泡外部是否有放电现象，如存在放电现象，则真空泡的真空度测试结果基本上为不合格，应及时停电更换；(4) 检修人员进行停电检修工作时，必须进行同期、弹跳、行程、超行程等特性测试，以确保断路器处于良好的工作状态。
真空断路器分闸失灵一、故障现象根据故障原因的不同，存在如下故障现象：(1) 断路器远方遥控分闸分不下来；(2) 就地手动分闸分不下来；(3) 事故时继电保护动作，但断路器分不下来。
10kV真空断路器故障处理实用版
YF-ED-J5203可按资料类型定义编号10kV真空断路器故障处理实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日10kV真空断路器故障处理实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
随着真空断路器的广泛应用，不少10kV少油断路器已更换为真空断路器。
由于生产厂家不同，一部分真空断路器性能较好，检修、维护工作量小，供电可靠性高；也有一部分真空断路器性能很差，特别是断路器的特性方面，存在的问题比较多；还有一些真空断路器缺陷极其严重，容易造成事故越级，导致大面积停电。
由于这几年在真空断路器的检修、维护工作中，使用真空测试仪、特性测试仪等先进的科学仪器进行测试，使藏而不露的问题以科学数据的形式显现出来。
在处理这些问题的过程中，也积累了一些经验，做到了综合性检修，防患于未然，保证了真空断路器的安全可靠运行。
1真空泡真空度降低1.1故障现象真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。
1.2原因分析真空度降低的主要原因有以下几点：(1)真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点；(2)真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点；(3)分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、超行程等特性，使真空度降低的速度加快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作规程编号：YTO-FS-PD249
10kV真空断路器故障处理通用版
In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
10kV真空断路器故障处理通用版
使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
随着真空断路器的广泛应用，不少10kV少油断路器已更换为真空断路器。
由于生产厂家不同，一部分真空断路器性能较好，检修、维护工作量小，供电可靠性高；也有一部分真空断路器性能很差，特别是断路器的特性方面，存在的问题比较多；还有一些真空断路器缺陷极其严重，容易造成事故越级，导致大面积停电。
由于这几年在真空断路器的检修、维护工作中，使用真空测试仪、特性测试仪等先进的科学仪器进行测试，使藏而不露的问题以科学数据的形式显现出来。
在处理这些问题的过程中，也积累了一些经验，做到了综合性检修，防患于未然，保证了真空断路器的安全可靠运行。
1真空泡真空度降低
1.1故障现象
真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。
1.2原因分析
真空度降低的主要原因有以下几点：
(1)真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点；
(2)真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点；
(3)分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、超行程等特性，使真空度降低的速度加快。
1.3故障危害
真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起开关爆炸。
1.4处理方法
(1)在进行断路器定期停电检修时，必须使用真空测试仪对真空泡进行真空度的定性测试，确保真空泡具有一定的真空度；
(2)当真空度降低时，必须更换真空泡，并做好行程、同期、弹跳等特性试验。
1.5预防措施
(1)选用真空断路器时，必须选用信誉良好的厂家所生
产的成熟产品；
(2)选用本体与操作机构一体的真空断路器；
(3)运行人员巡视时，应注意断路器真空泡外部是否有放电现象，如存在放电现象，则真空泡的真空度测试结果基本上为不合格，应及时停电更换；
(4)检修人员进行停电检修工作时，必须进行同期、弹跳、行程、超行程等特性测试，以确保断路器处于良好的工作状态。
2真空断路器分闸失灵
2.1故障现象
根据故障原因的不同，存在如下故障现象：
(1)断路器远方遥控分闸分不下来；
(2)就地手动分闸分不下来；
(3)事故时继电保护动作，但断路器分不下来。
2.2原因分析
(1)分闸操作回路断线；
(2)分闸线圈断线；
(3)操作电源电压降低；
(4)分闸线圈电阻增加，分闸力降低；
(5)分闸顶杆变形，分闸时存在卡涩现象，分闸力降低；
(6)分闸顶杆变形严重，分闸时卡死。
2.3故障危害
如果分闸失灵发生在事故时，将会导致事故越级，扩大事故范围。
2.4处理方法
(1)检查分闸回路是否断线；
(2)检查分闸线圈是否断线；
(3)测量分闸线圈电阻值是否合格；
(4)检查分闸顶杆是否变形；
(5)检查操作电压是否正常；
(6)改铜质分闸顶杆为钢质，以避免变形。
2.5预防措施
运行人员若发现分合闸指示灯不亮，应及时检查分合闸回路是否断线；检修人员在停电检修时应注意测量分闸线圈的电阻，检查分闸顶杆是否变形；如果分闸顶杆的材质为铜质应更换为钢质；必须进行低电压分合闸试验，以保证断路器性能可靠。
3弹簧操作机构合闸储能回路故障
3.1故障现象
(1)合闸后无法实现分闸操作；
(2)储能电机运转不停止，甚至导致电机线圈过热损坏。
3.2原因分析
(1)行程开关安装位置偏下，致使合闸弹簧尚未储能完
毕，行程开关触点已经转换完毕，切断了电机电源，弹簧所储能量不够分闸操作；
(2)行程开关安装位置偏上，致使合闸弹簧储能完毕后，行程开关触点还没有得到转换，储能电机仍处于工作状态；
(3)行程开关损坏，储能电机不能停止运转。
3.3故障危害
在合闸储能不到位的情况下，若线路发生事故，而断路器拒分闸，将会导致事故越级，扩大事故范围；如储能电机损坏，则真空开关无法实现分合闸。
3.4处理方法
(1)调整行程开关位置，实现电机准确断电；
(2)如行程开关损坏，应及时更换。
3.5预防措施
运行人员在倒闸操作时，应注意观察合闸储能指示灯，以判断合闸储能情况；检修人员在检修工作结束后，应就地进行2次分合闸操作，以确定断路器处于良好状态。
4分合闸不同期、弹跳数值大
4.1故障现象
此故障为隐性故障，必须通过特性测试仪的测量才能得出有关数据。
4.2原因分析
(1)断路器本体机械性能较差，多次操作后，由于机械原因导致不同期、弹跳数值偏大；
(2)分体式断路器由于操作杆距离较大，分闸力传到触头时，各相之间存在偏差，导致不同期、弹跳数值偏大。
4.3故障危害
如果不同期或弹跳大，都会严重影响真空断路器开断过电流的能力，影响断路器的寿命，严重时能引起断路器爆炸。
由于此故障为隐性故障，所以危险程度更大。
4.4处理方法
(1)在保证行程、超行程的前提下，通过调整三相绝缘拉杆的长度使同期、弹跳测试数据在合格范围内；
(2)如果通过调整无法实现，则必须更换数据不合格相的真空泡，并重新调整到数据合格。
4.5预防措施
由于分体式真空断路器存在诸多故障隐患，在更换断路器时应使用一体式真空断路器；定期检修工作时必须使用特性测试仪进行有关特性测试，及时发现问题解决问题。
5结束语
真空断路器已经得到广泛的使用，但是一直没有相应的检修工艺标准，而各厂家的真空断路器在机构上也不尽
相同，而且，真空断路器的故障，如真空度降低、分合闸不同期、弹跳大等多为隐性故障，所以，进行检修工作时必须使用有关的科学仪器进行测试、测量，用实际数据来说明问题，也用实际数据来证明和解决问题。
